2016 TOYOTA AVENSIS Navodila Za Uporabo (in Slovenian)

4897-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)
7
Vzdrževanje in nega

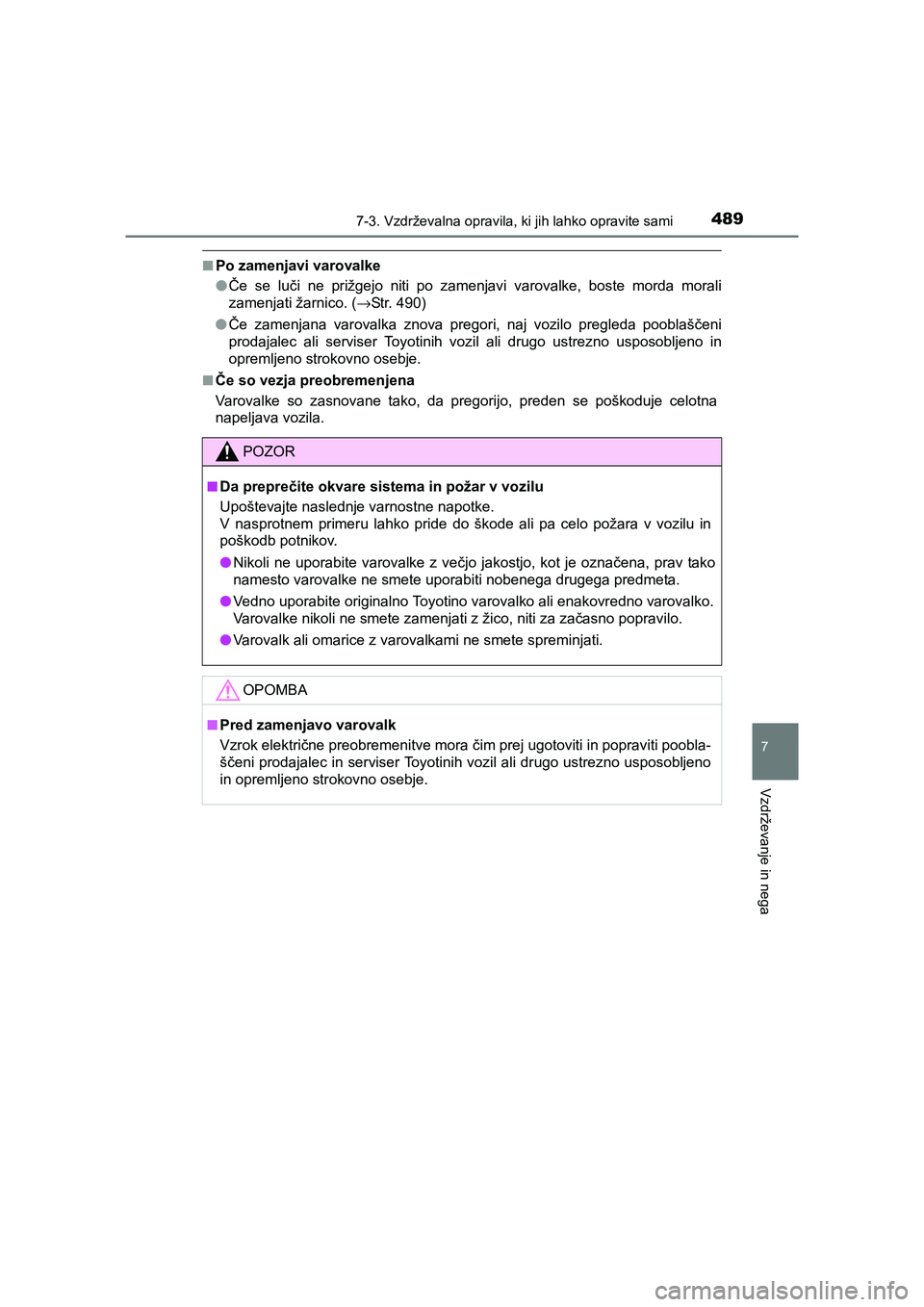

■Po zamenjavi varovalke
●Če se luči ne prižgejo niti po zamenjavi varovalke, boste morda morali
zamenjati žarnico. (→Str. 490)
●Če zamenjana varovalka znova pregori, naj vozilo pregleda pooblaščeni
prodajalec ali serviser Toyotinih vozil ali drugo ustrezno usposobljeno in
opremljeno strokovno osebje.
■Če so vezja preobremenjena
Varovalke so zasnovane tako, da pregorijo, preden se poškoduje celotna
napeljava vozila.
POZOR
■Da preprečite okvare sistema in požar v vozilu
Upoštevajte naslednje varnostne napotke.
V nasprotnem primeru lahko pride do škode ali pa celo požara v vozilu in
poškodb potnikov.
●Nikoli ne uporabite varovalke z večjo jakostjo, kot je označena, prav tako
namesto varovalke ne smete uporabiti nobenega drugega predmeta.
●Vedno uporabite originalno Toyotino varovalko ali enakovredno varovalko.
Varovalke nikoli ne smete zamenjati z žico, niti za začasno popravilo.
●Varovalk ali omarice z varovalkami ne smete spreminjati.
OPOMBA
■Pred zamenjavo varovalk
Vzrok električne preobremenitve mora čim prej ugotoviti in popraviti poobla-
ščeni prodajalec in serviser Toyotinih vozil ali drugo ustrezno usposobljeno
in opremljeno strokovno osebje.
AVENSIS_OM_OM20C20E_(EE).book Page 489 Sunday, July 12, 2015 9:56 PM

4907-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)

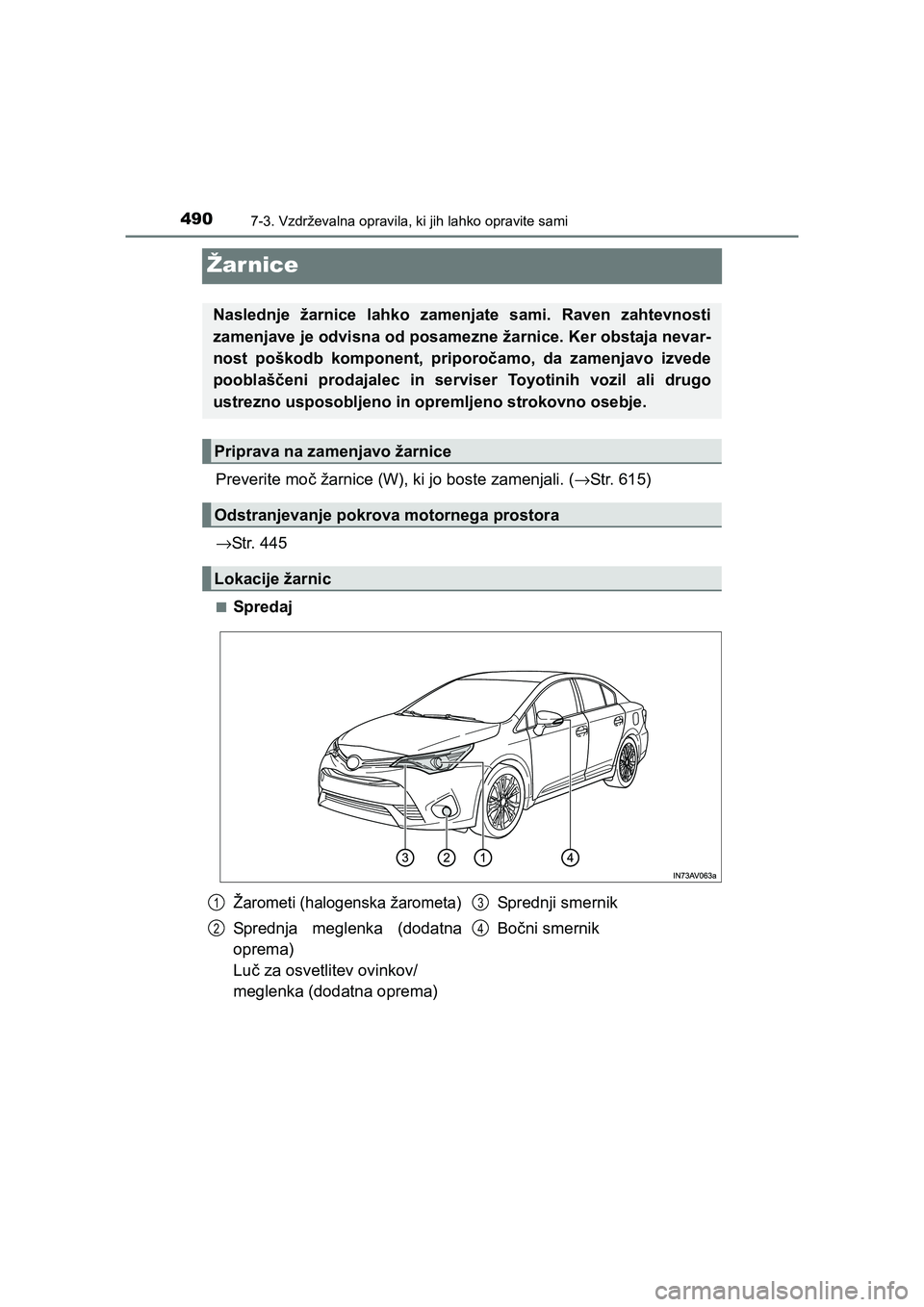

Žarnice
Preverite moč žarnice (W), ki jo boste zamenjali. (→Str. 615)
→Str. 445
■Spredaj
Naslednje žarnice lahko zamenjate sami. Raven zahtevnosti
zamenjave je odvisna od posamezne žarnice. Ker obstaja nevar-
nost poškodb komponent, priporočamo, da zamenjavo izvede
pooblaščeni prodajalec in serviser Toyotinih vozil ali drugo
ustrezno usposobljeno in opremljeno strokovno osebje.
Priprava na zamenjavo žarnice
Odstranjevanje pokrova motornega prostora
Lokacije žarnic
Žarometi (halogenska žarometa)
Sprednja meglenka (dodatna
oprema)
Luč za osvetlitev ovinkov/
meglenka (dodatna oprema)Sprednji smernik
Bočni smernik
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 490 Sunday, July 12, 2015 9:56 PM

4917-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)
7
Vzdrževanje in nega

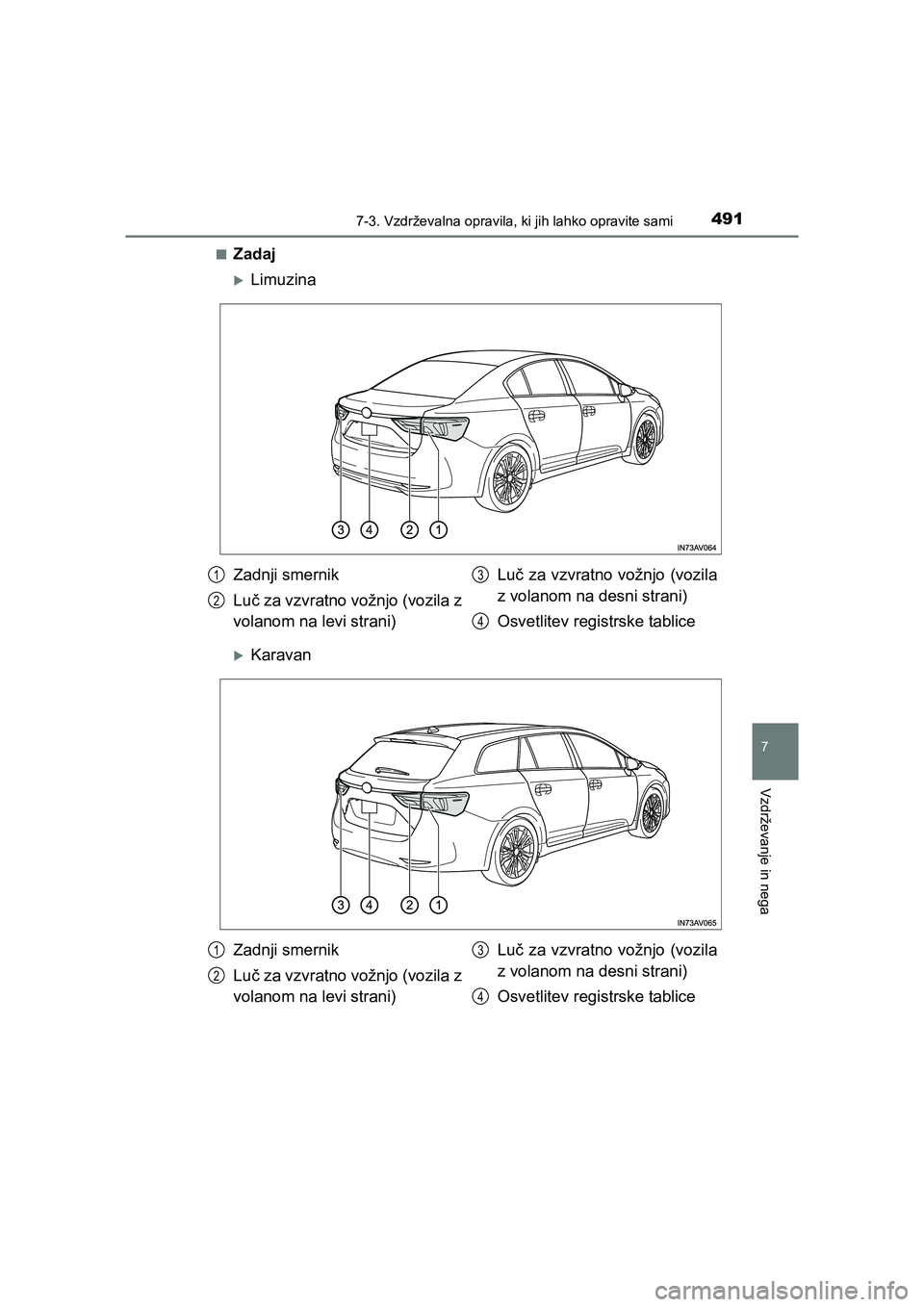

■Zadaj
XLimuzina
XKaravan
Zadnji smernik
Luč za vzvratno vožnjo (vozila z
volanom na levi strani)Luč za vzvratno vožnjo (vozila
z volanom na desni strani)
Osvetlitev registrske tablice1
2
3
4
Zadnji smernik
Luč za vzvratno vožnjo (vozila z
volanom na levi strani)Luč za vzvratno vožnjo (vozila
z volanom na desni strani)
Osvetlitev registrske tablice1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 491 Sunday, July 12, 2015 9:56 PM

4927-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)■

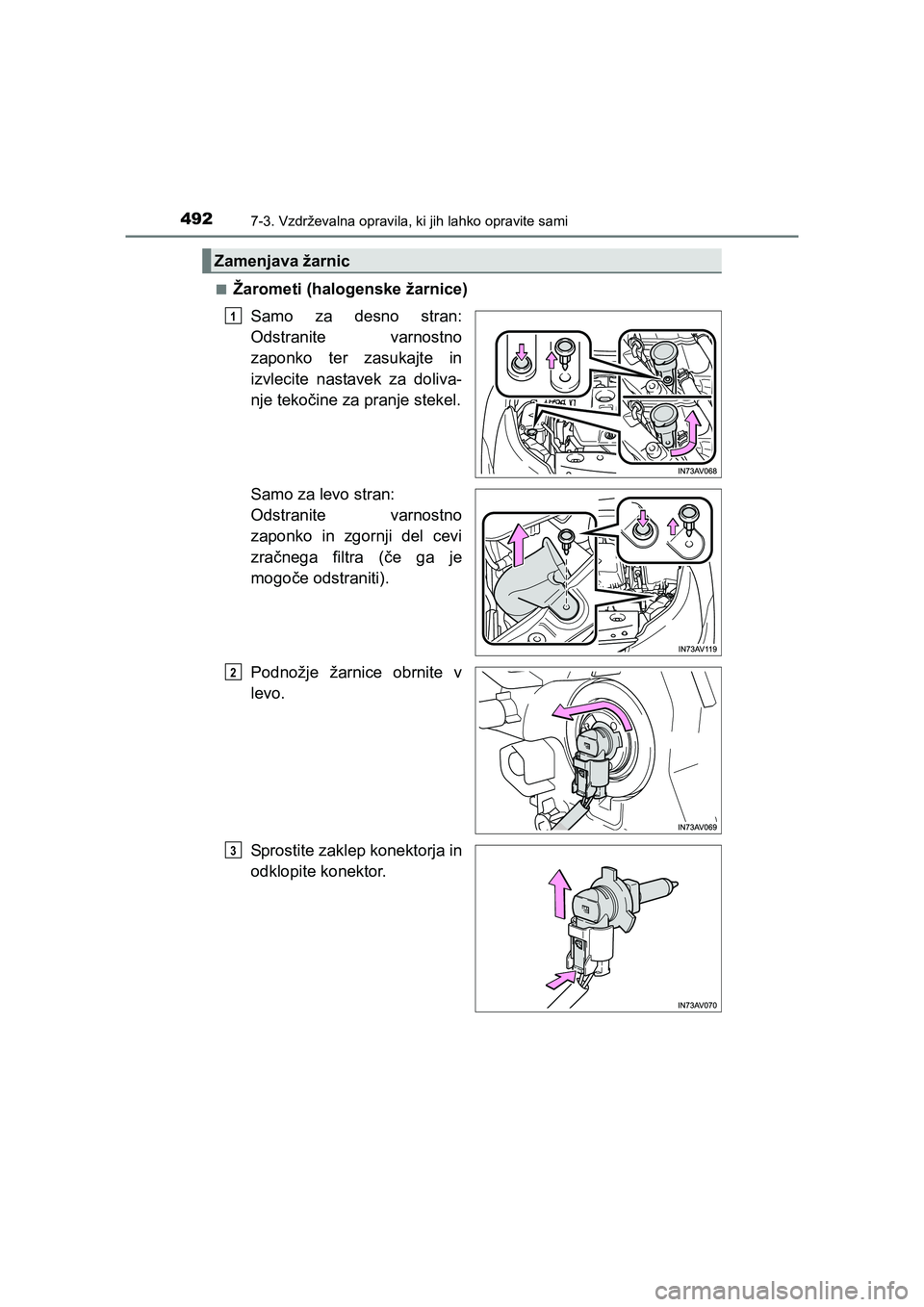

Žarometi (halogenske žarnice)
Samo za desno stran:
Odstranite varnostno
zaponko ter zasukajte in
izvlecite nastavek za doliva-
nje tekočine za pranje stekel.
Samo za levo stran:
Odstranite varnostno
zaponko in zgornji del cevi
zračnega filtra (če ga je
mogoče odstraniti).
Podnožje žarnice obrnite v
levo.
Sprostite zaklep konektorja in
odklopite konektor.
Zamenjava žarnic
1
2
3
AVENSIS_OM_OM20C20E_(EE).book Page 492 Sunday, July 12, 2015 9:56 PM

4937-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)
7
Vzdrževanje in nega

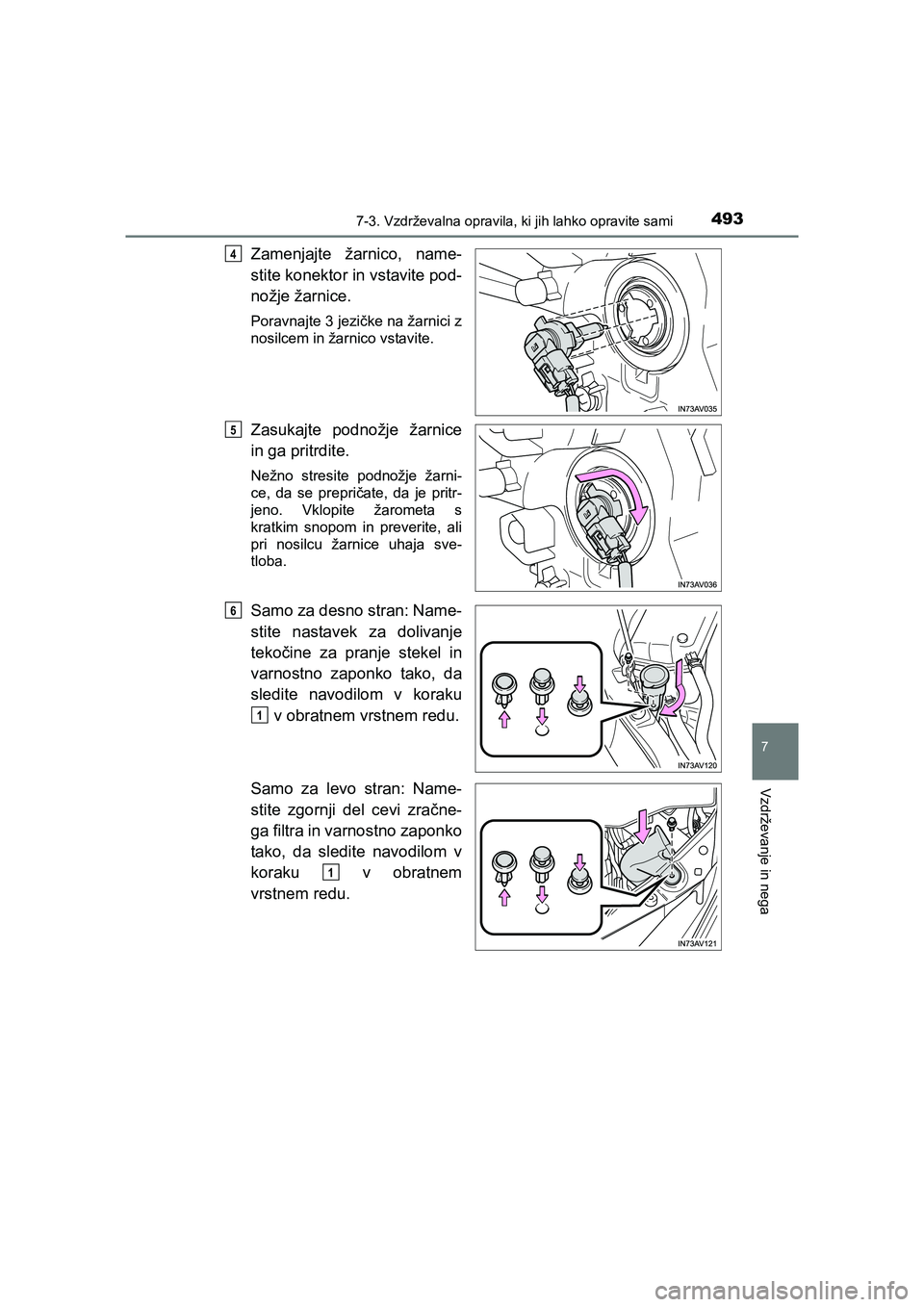

Zamenjajte žarnico, name-
stite konektor in vstavite pod-
nožje žarnice.
Poravnajte 3 jezičke na žarnici z
nosilcem in žarnico vstavite.
Zasukajte podnožje žarnice
in ga pritrdite.
Nežno stresite podnožje žarni-
ce, da se prepričate, da je pritr-
jeno. Vklopite žarometa s
kratkim snopom in preverite, ali
pri nosilcu žarnice uhaja sve-
tloba.
Samo za desno stran: Name-
stite nastavek za dolivanje
tekočine za pranje stekel in
varnostno zaponko tako, da
sledite navodilom v koraku
v obratnem vrstnem redu.
Samo za levo stran: Name-
stite zgornji del cevi zračne-
ga filtra in varnostno zaponko
tako, da sledite navodilom v
koraku v obratnem
vrstnem redu.
4
5
6
1
1
AVENSIS_OM_OM20C20E_(EE).book Page 493 Sunday, July 12, 2015 9:56 PM

4947-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)■

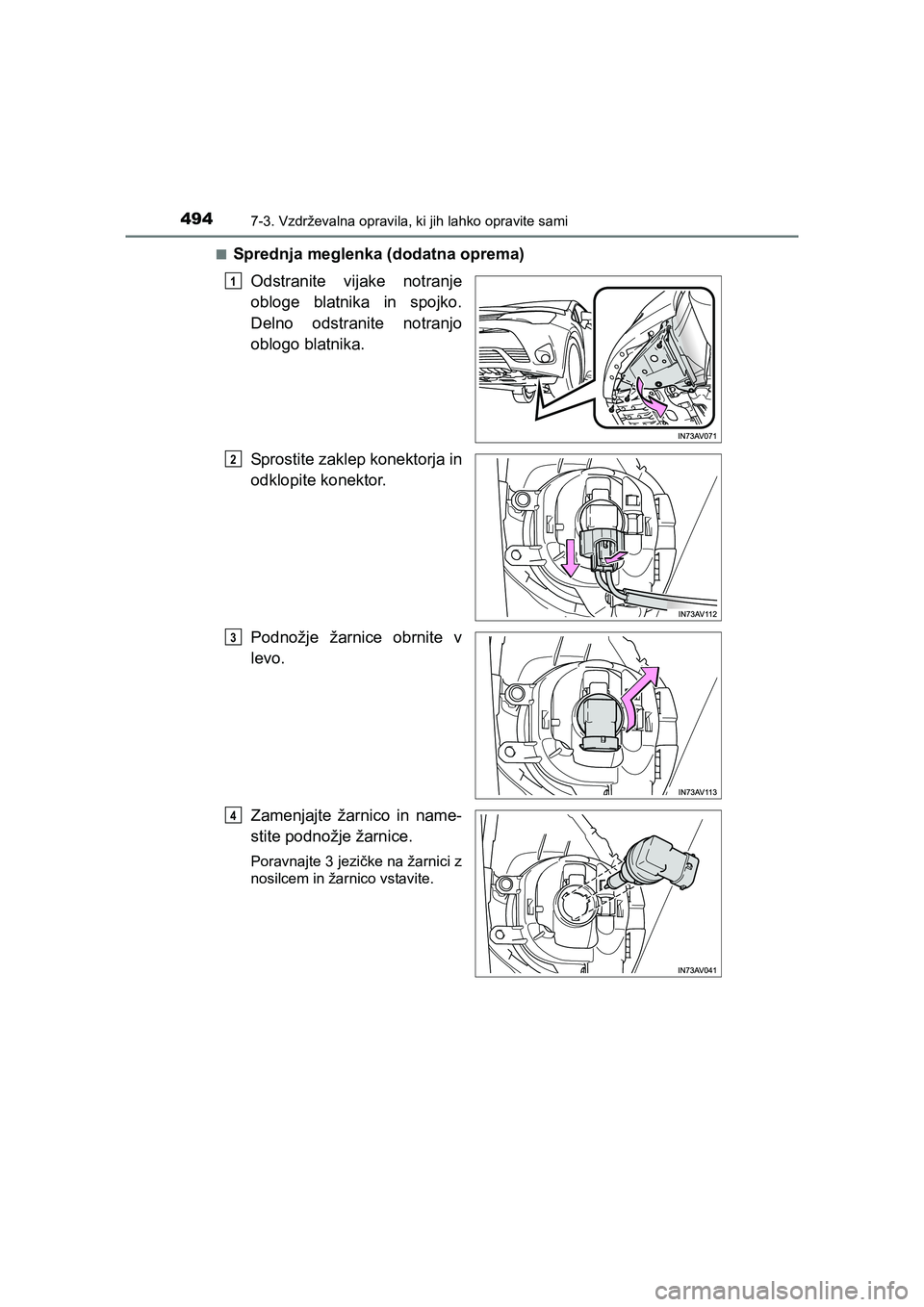

Sprednja meglenka (dodatna oprema)
Odstranite vijake notranje
obloge blatnika in spojko.
Delno odstranite notranjo
oblogo blatnika.
Sprostite zaklep konektorja in
odklopite konektor.
Podnožje žarnice obrnite v
levo.
Zamenjajte žarnico in name-
stite podnožje žarnice.
Poravnajte 3 jezičke na žarnici z
nosilcem in žarnico vstavite.
1
2
3
4
AVENSIS_OM_OM20C20E_(EE).book Page 494 Sunday, July 12, 2015 9:56 PM

4957-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)
7
Vzdrževanje in nega

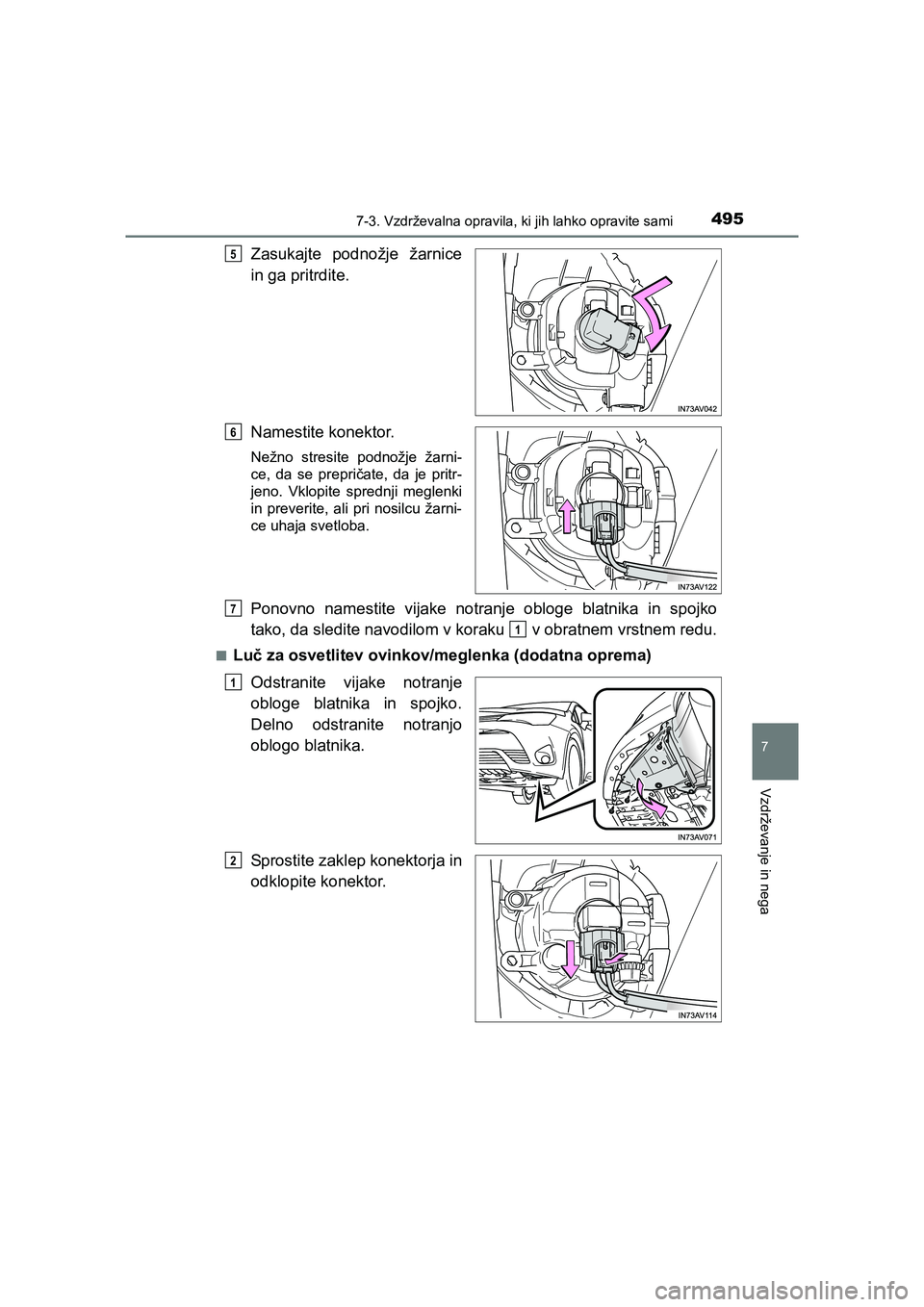

Zasukajte podnožje žarnice
in ga pritrdite.
Namestite konektor.
Nežno stresite podnožje žarni-
ce, da se prepričate, da je pritr-
jeno. Vklopite sprednji meglenki
in preverite, ali pri nosilcu žarni-
ce uhaja svetloba.
Ponovno namestite vijake notranje obloge blatnika in spojko
tako, da sledite navodilom v koraku v obratnem vrstnem redu.
■Luč za osvetlitev ovinkov/meglenka (dodatna oprema)
Odstranite vijake notranje
obloge blatnika in spojko.
Delno odstranite notranjo
oblogo blatnika.
Sprostite zaklep konektorja in
odklopite konektor.
5
6
7
1
1
2
AVENSIS_OM_OM20C20E_(EE).book Page 495 Sunday, July 12, 2015 9:56 PM

4967-3. Vzdrževalna opravila, ki jih lahko opravite sami
AVENSIS_OM_OM20C20E_(EE)

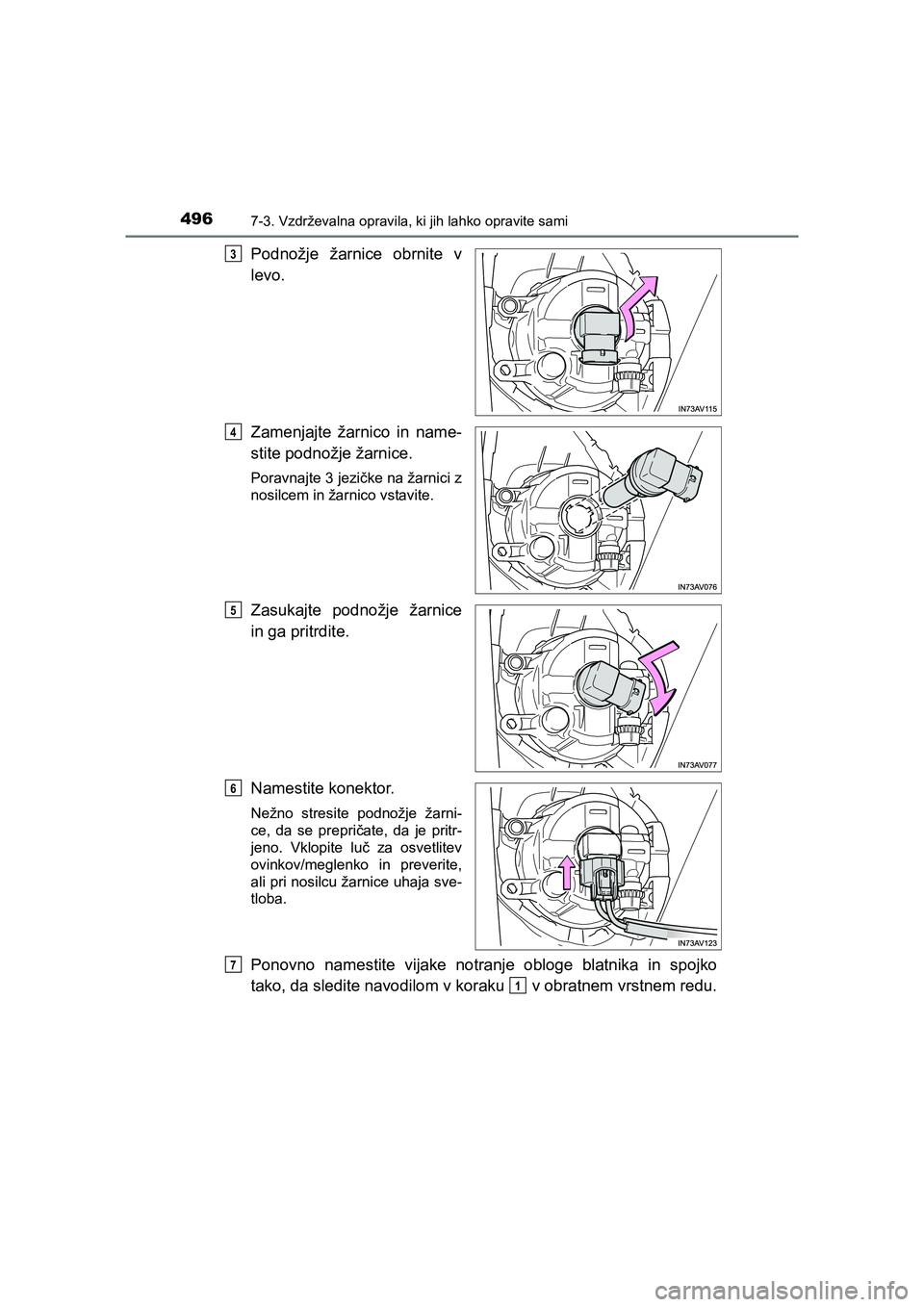

Podnožje žarnice obrnite v
levo.
Zamenjajte žarnico in name-
stite podnožje žarnice.
Poravnajte 3 jezičke na žarnici z
nosilcem in žarnico vstavite.
Zasukajte podnožje žarnice
in ga pritrdite.
Namestite konektor.
Nežno stresite podnožje žarni-
ce, da se prepričate, da je pritr-
jeno. Vklopite luč za osvetlitev
ovinkov/meglenko in preverite,
ali pri nosilcu žarnice uhaja sve-
tloba.
Ponovno namestite vijake notranje obloge blatnika in spojko
tako, da sledite navodilom v koraku v obratnem vrstnem redu.
3
4
5
6
7
1
