2016 TOYOTA AVENSIS Manuale de Empleo (in Spanish)

6179-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)
9
Especificaciones del vehículo

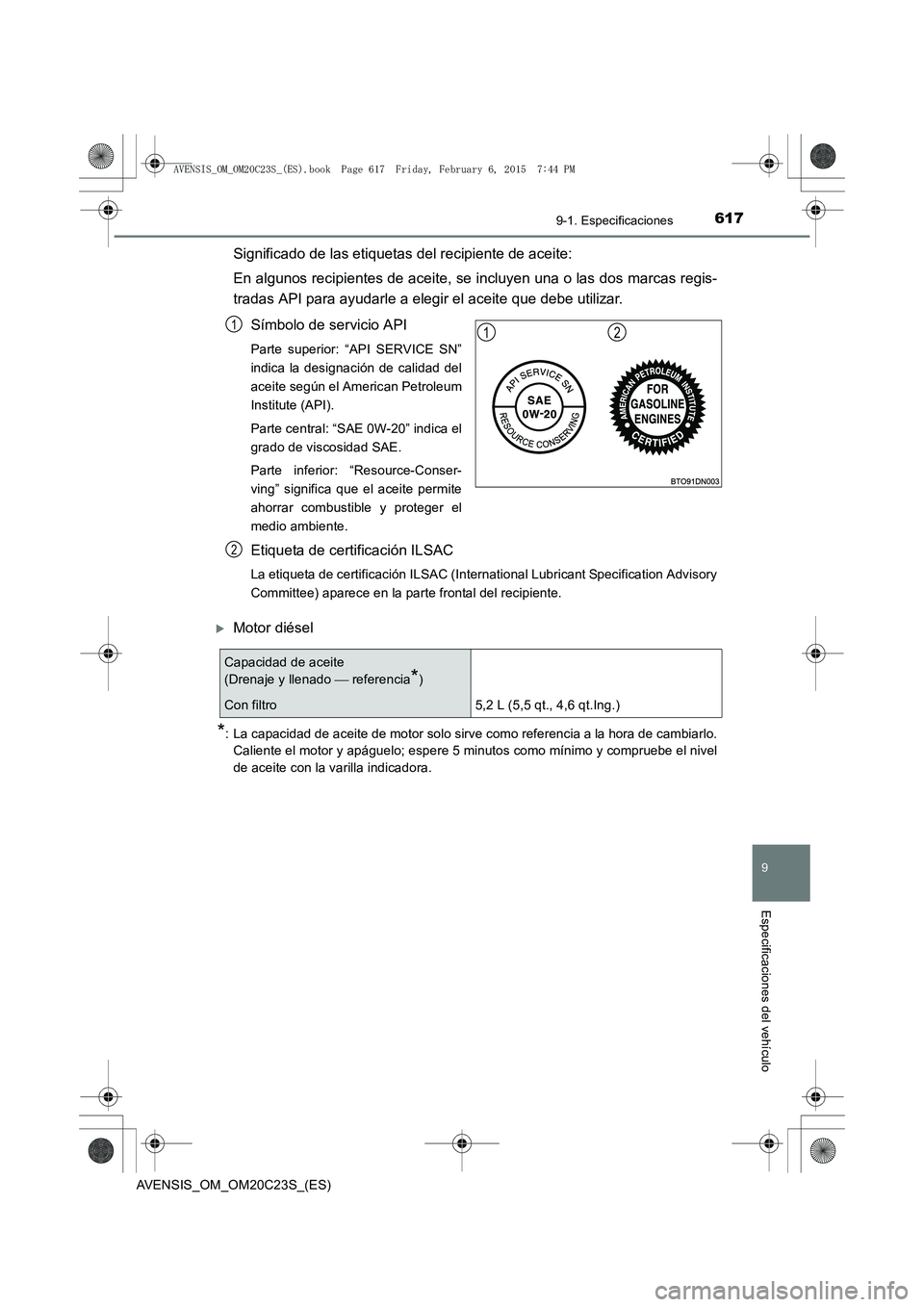

Significado de las etiquetas del recipiente de aceite:
En algunos recipientes de aceite, se incluyen una o las dos marcas regis-
tradas API para ayudarle a elegir el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la designación de calidad del
aceite según el American Petroleum
Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-Conser-
ving” significa que el aceite permite
ahorrar combustible y proteger el
medio ambiente.
Etiqueta de certificación ILSAC
La etiqueta de certificación ILSAC (International Lubricant Specification Advisory
Committee) aparece en la parte frontal del recipiente.
XMotor diésel
*: La capacidad de aceite de motor solo sirve como referencia a la hora de cambiarlo.Caliente el motor y apáguelo; espere 5 minutos como mínimo y compruebe el nivel
de aceite con la varilla indicadora.
121
2
Capacidad de aceite
(Drenaje y llenado  referencia
*)
Con filtro 5,2 L (5,5 qt., 4,6 qt.Ing.)
AVENSIS_OM_OM20C23S_(ES).book Page 617 Friday, February 6, 20 15 7:44 PM

6189-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)■

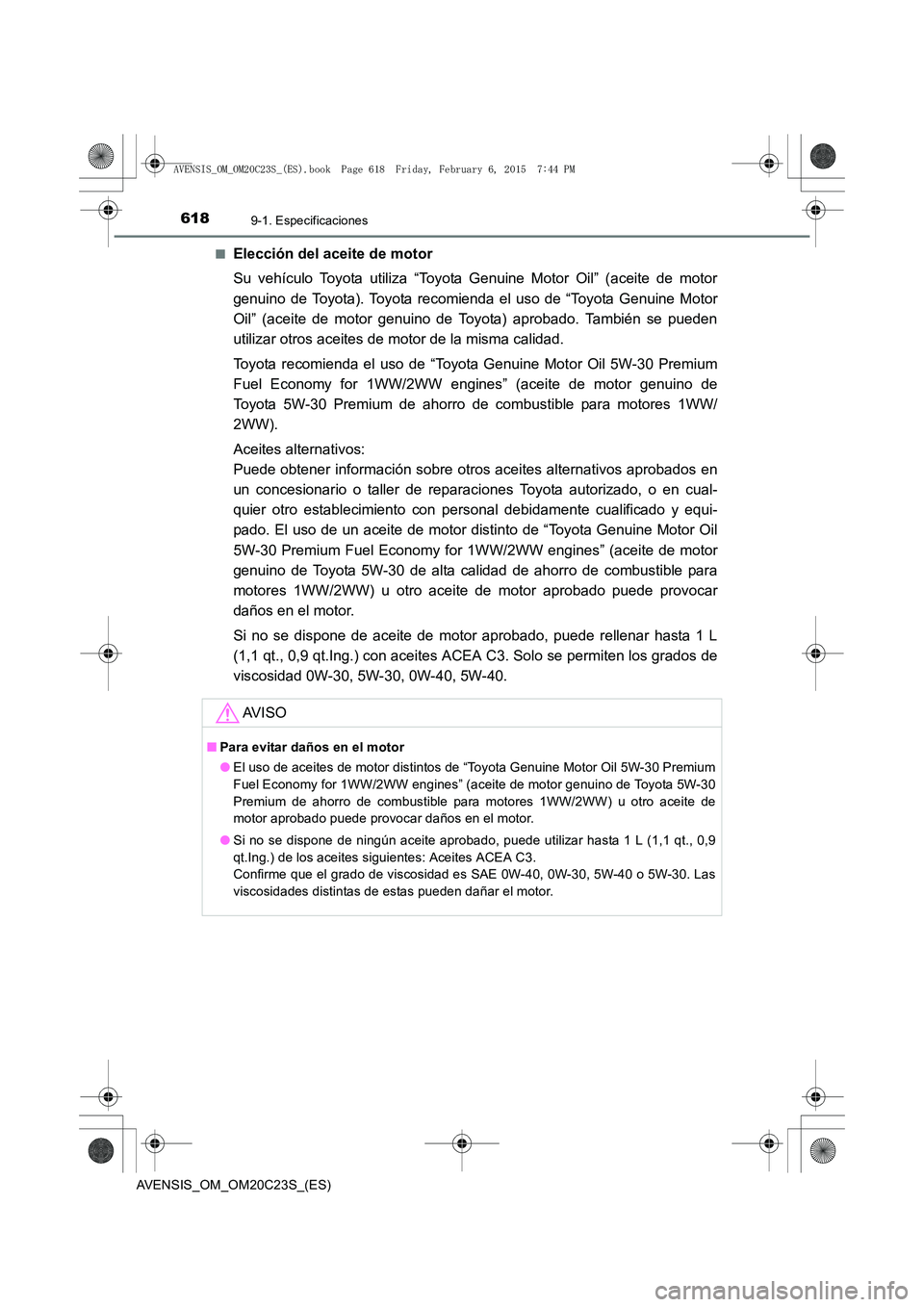

Elección del aceite de motor
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Toyota recomienda el uso de “Toyota Genuine Motor
Oil” (aceite de motor genuino de Toyota) aprobado. También se pueden
utilizar otros aceites de motor de la misma calidad.
Toyota recomienda el uso de “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” (aceite de motor genuino de
Toyota 5W-30 Premium de ahorro de combustible para motores 1WW/
2WW).
Aceites alternativos:
Puede obtener información sobre otros aceites alternativos aprobados en
un concesionario o taller de reparaciones Toyota autorizado, o en cual-
quier otro establecimiento con
personal debidamente cualificado y equi-
pado. El uso de un aceite de motor distinto de “Toyota Genuine Motor Oil
5W-30 Premium Fuel Economy for 1WW/2WW engines” (aceite de motor
genuino de Toyota 5W-30 de alta calidad de ahorro de combustible para
motores 1WW/2WW) u otro aceite de motor aprobado puede provocar
daños en el motor.
Si no se dispone de aceite de motor aprobado, puede rellenar hasta 1 L
(1,1 qt., 0,9 qt.Ing.) con aceites ACEA C3. Solo se permiten los grados de
viscosidad 0W-30, 5W-30, 0W-40, 5W-40.
AV I S O
■ Para evitar daños en el motor
●El uso de aceites de motor distintos de “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” (aceite de motor genuino de Toyota 5W-30
Premium de ahorro de combustible para motores 1WW/2WW) u otro aceite de
motor aprobado puede provocar daños en el motor.
● Si no se dispone de ningún aceite aprobado, puede utilizar hasta 1 L (1,1 qt., 0,9
qt.Ing.) de los aceites siguientes: Aceites ACEA C3.
Confirme que el grado de viscosidad es SAE 0W-40, 0W-30, 5W-40 o 5W-30. Las
viscosidades distintas de estas pueden dañar el motor.
AVENSIS_OM_OM20C23S_(ES).book Page 618 Friday, February 6, 20 15 7:44 PM

6199-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)
9
Especificaciones del vehículo

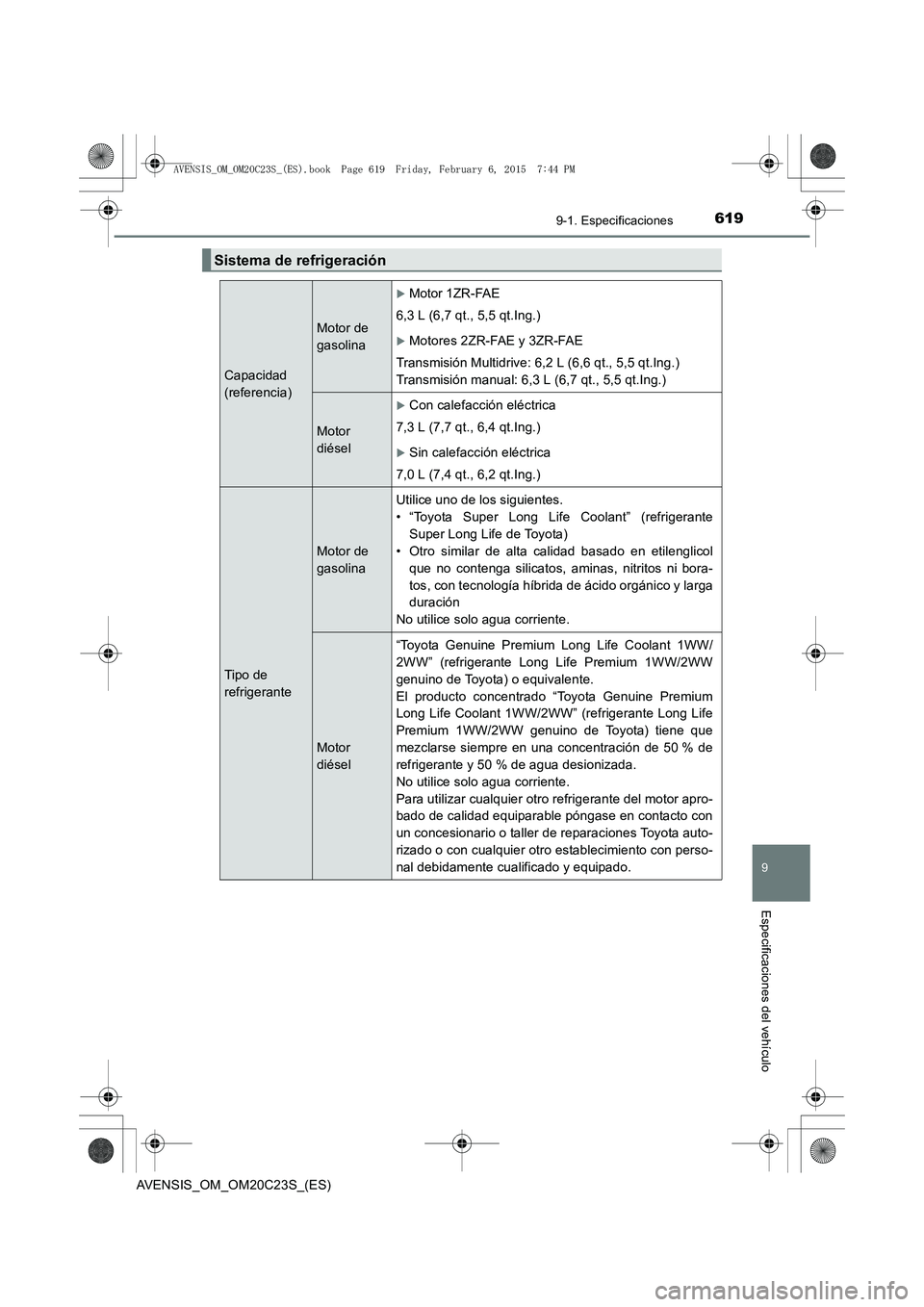

Sistema de refrigeración
Capacidad
(referencia)
Motor de
gasolina
XMotor 1ZR-FAE
6,3 L (6,7 qt., 5,5 qt.Ing.)
XMotores 2ZR-FAE y 3ZR-FAE
Transmisión Multidrive: 6,2 L (6,6 qt., 5,5 qt.Ing.)
Transmisión manual: 6,3 L (6,7 qt., 5,5 qt.Ing.)
Motor
diésel
XCon calefacción eléctrica
7,3 L (7,7 qt., 6,4 qt.Ing.)
XSin calefacción eléctrica
7,0 L (7,4 qt., 6,2 qt.Ing.)
Tipo de
refrigerante
Motor de
gasolina Utilice uno de los siguientes.
• “Toyota Super Long Life Coolant” (refrigerante
Super Long Life de Toyota)
• Otro similar de alta calidad basado en etilenglicol
que no contenga silicatos, aminas, nitritos ni bora-
tos, con tecnología híbrida de ácido orgánico y larga
duración
No utilice solo agua corriente.
Motor
diésel “Toyota Genuine Premium Long Life Coolant 1WW/
2WW” (refrigerante Long Life Premium 1WW/2WW
genuino de Toyota) o equivalente.
El producto concentrado “Toyota Genuine Premium
Long Life Coolant 1WW/2WW” (refrigerante Long Life
Premium 1WW/2WW genuino de Toyota) tiene que
mezclarse siempre en una concentración de 50 % de
refrigerante y 50 % de agua desionizada.
No utilice solo agua corriente.
Para utilizar cualquier otro refrigerante del motor apro-
bado de calidad equiparable póngase en contacto con
un concesionario o taller de reparaciones Toyota auto-
rizado o con cualquier otro establecimiento con perso-
nal debidamente cualificado y equipado.
AVENSIS_OM_OM20C23S_(ES).book Page 619 Friday, February 6, 20
15 7:44 PM

6209-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)

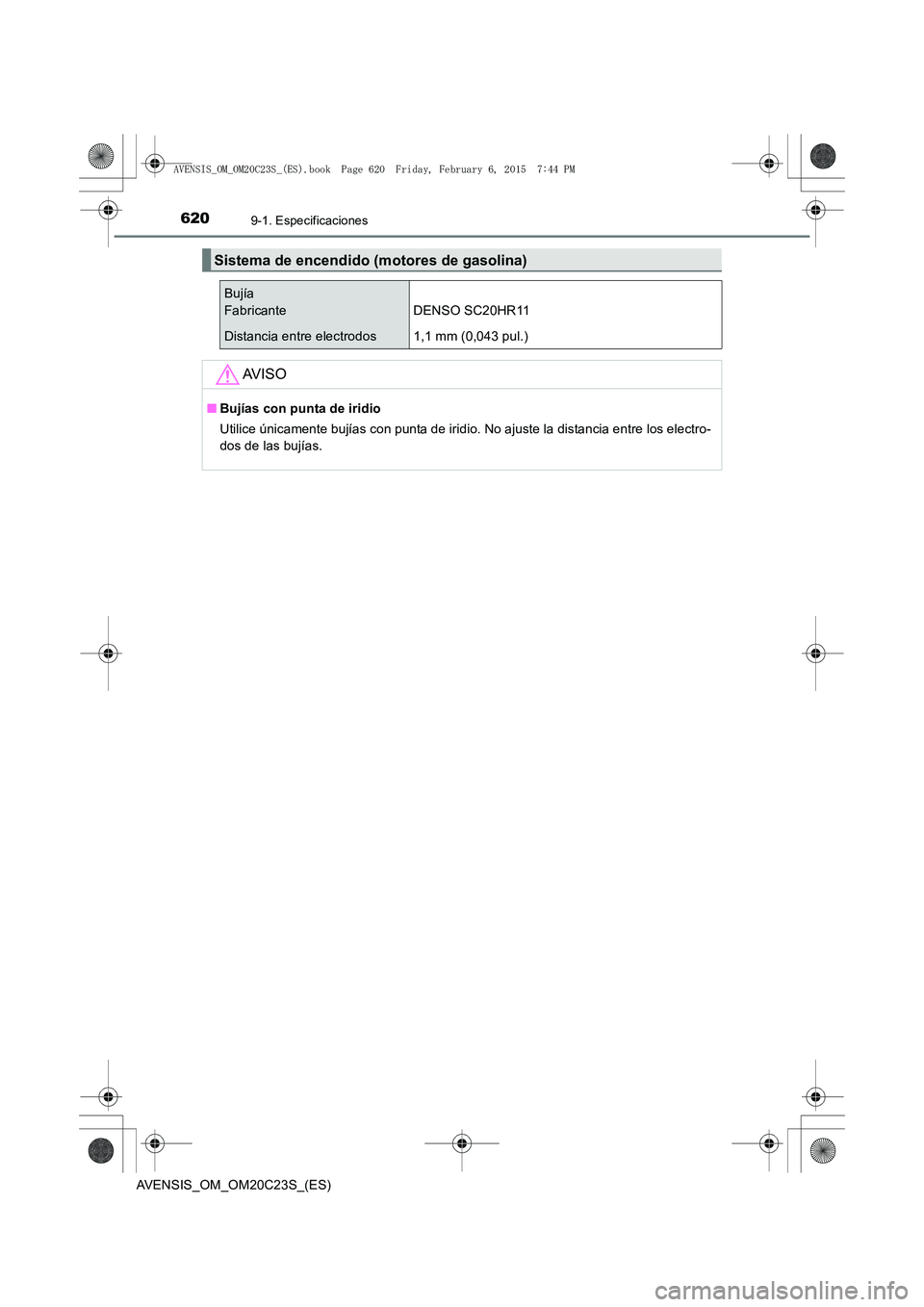

Sistema de encendido (motores de gasolina)
Bujía
Fabricante DENSO SC20HR11
Distancia entre electrodos 1,1 mm (0,043 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste la distancia entre los electro-
dos de las bujías.
AVENSIS_OM_OM20C23S_(ES).book Page 620 Friday, February 6, 20 15 7:44 PM

6219-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)
9
Especificaciones del vehículo
La capacidad de líquido es la cantidad de referencia. Si tiene que llevar a
cabo una sustitución, póngase en contacto con un concesionario o taller de
reparaciones Toyota autorizado, o con cualquier otro establecimiento con
personal debidamente cualificado y equipado.
Sistema eléctrico
Batería
Tensión de circuito abierto a
20 °C (68 °F): 12,6
 12,8 V con carga completa
12,2  12,4 V a media carga
11 , 8  12,0 V sin carga
(La medida de la tensión se lleva a cabo
cuando hayan transcurrido 20 minutos
desde que se apagaron el motor y las
luces).
Amperaje de carga 5 A máx.
Transmisión Multidrive
Capacidad de
líquido (referencia)Motor 2ZR-FAE7,5 L (7,9 qt., 6,6 qt.Ing.)
Motor 3ZR-FAE7,2 L (7,6 qt., 6,3 qt.Ing.)
Tipo de líquido“Toyota Genuine CVT Fluid FE” (líquido
de CVT FE genuino de Toyota)
AV I S O
■ Tipo de líquido de transmisión Multidrive
El uso de un líquido de la transmisión que no sea “Toyota Genuine CVT Fluid FE”
(líquido de CVT FE genuino de Toyota) puede afectar al funcionamiento del cambio
de marchas, bloquear la transmisión provocando vibraciones y, en última instancia,
causar daños en la transmisión del vehículo.
AVENSIS_OM_OM20C23S_(ES).book Page 621 Tuesday, February 24, 2015 7:12 PM

6229-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)

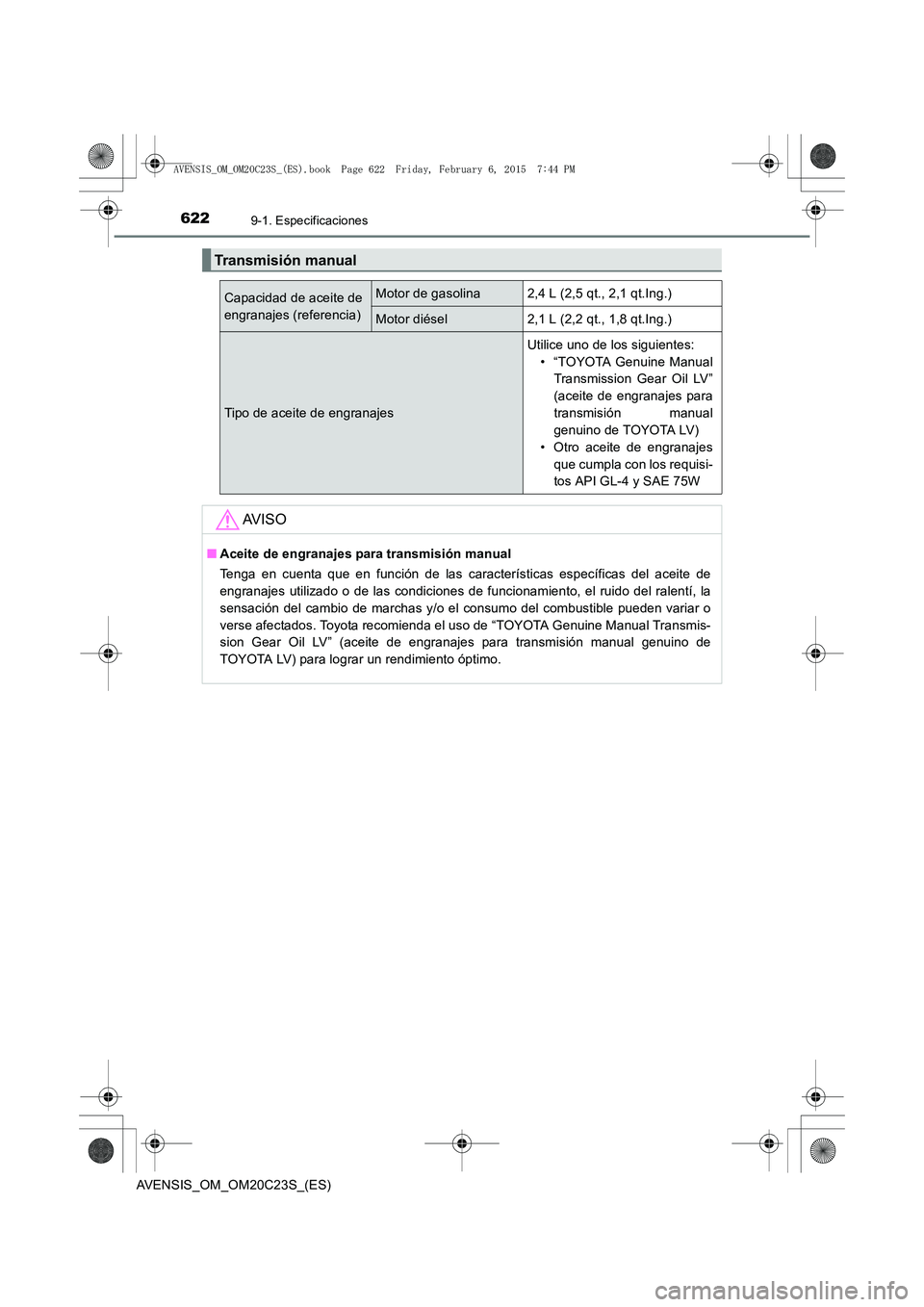

Transmisión manual
Capacidad de aceite de
engranajes (referencia)Motor de gasolina2,4 L (2,5 qt., 2,1 qt.Ing.)
Motor diésel2,1 L (2,2 qt., 1,8 qt.Ing.)
Tipo de aceite de engranajes
Utilice uno de los siguientes:• “TOYOTA Genuine ManualTransmission Gear Oil LV”
(aceite de engranajes para
transmisión manual
genuino de TOYOTA LV)
• Otro aceite de engranajes que cumpla con los requisi-
tos API GL-4 y SAE 75W
AV I S O
■Aceite de engranajes para transmisión manual
Tenga en cuenta que en función de las características específicas del aceite de
engranajes utilizado o de las condiciones de funcionamiento, el ruido del ralentí, la
sensación del cambio de marchas y/o el consumo del combustible pueden variar o
verse afectados. Toyota recomienda el uso de “TOYOTA Genuine Manual Transmis-
sion Gear Oil LV” (aceite de engranajes para transmisión manual genuino de
TOYOTA LV) para lograr un rendimiento óptimo.
AVENSIS_OM_OM20C23S_(ES).book Page 622 Friday, February 6, 20 15 7:44 PM

6239-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)
9
Especificaciones del vehículo
*: Holgura mínima del pedal cuando se pisa con una fuerza de 294 N (30 kgf, 66 lbf)con el motor en marcha

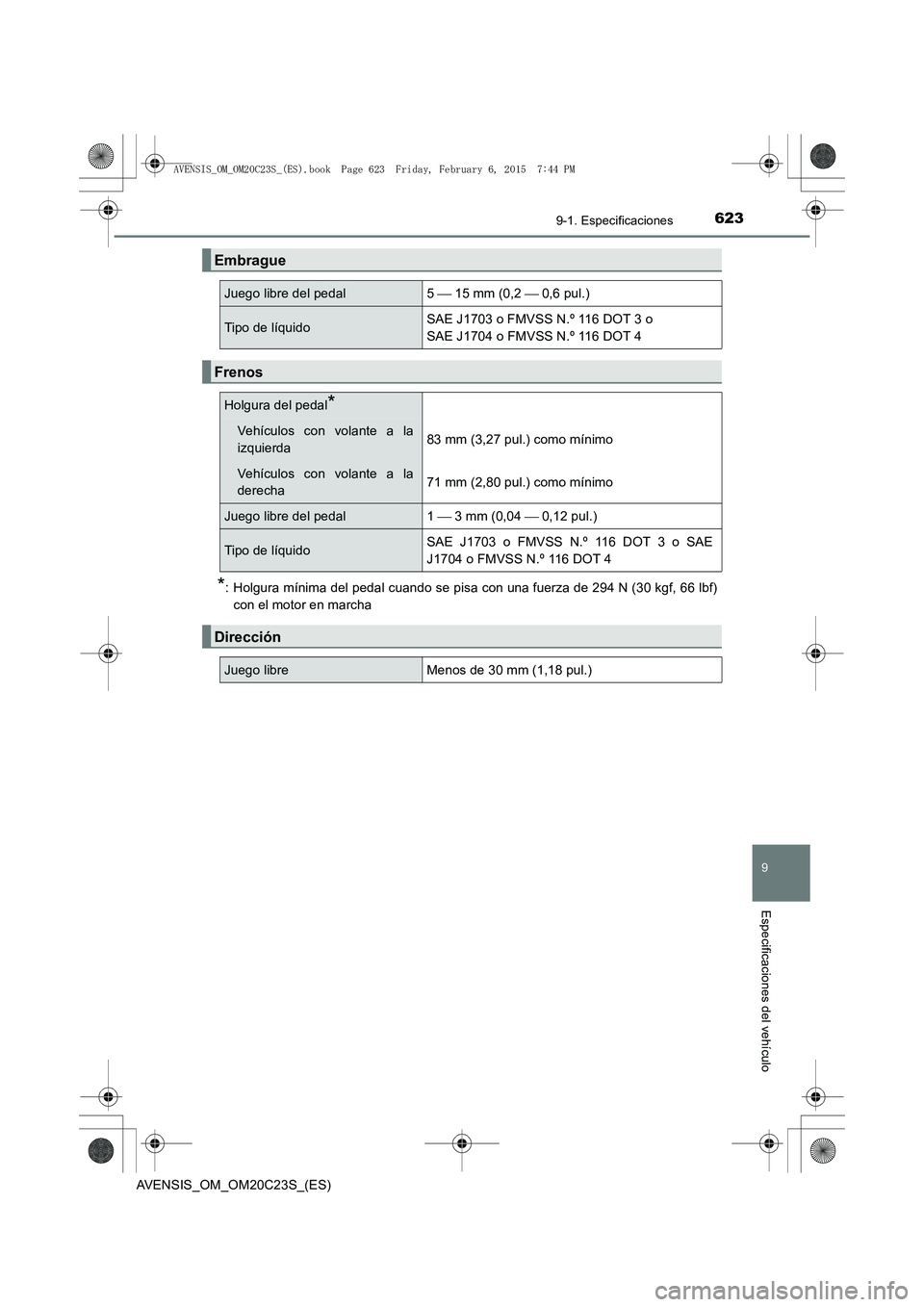

Embrague
Juego libre del pedal5  15 mm (0,2  0,6 pul.)
Tipo de líquidoSAE J1703 o FMVSS N.º 116 DOT 3 o
SAE J1704 o FMVSS N.º 116 DOT 4
Frenos
Holgura del pedal*
Vehículos con volante a la
izquierda 83 mm (3,27 pul.) como mínimo
Vehículos con volante a la
derecha
71 mm (2,80 pul.) como mínimo
Juego libre del pedal 1
 3 mm (0,04  0,12 pul.)
Tipo de líquido SAE J1703 o FMVSS N.º 116 DOT 3 o SAE
J1704 o FMVSS N.º 116 DOT 4
Dirección
Juego libreMenos de 30 mm (1,18 pul.)
AVENSIS_OM_OM20C23S_(ES).book Page 623 Friday, February 6, 20
15 7:44 PM

6249-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)
X225/45R18 95W
X215/55R17 94W

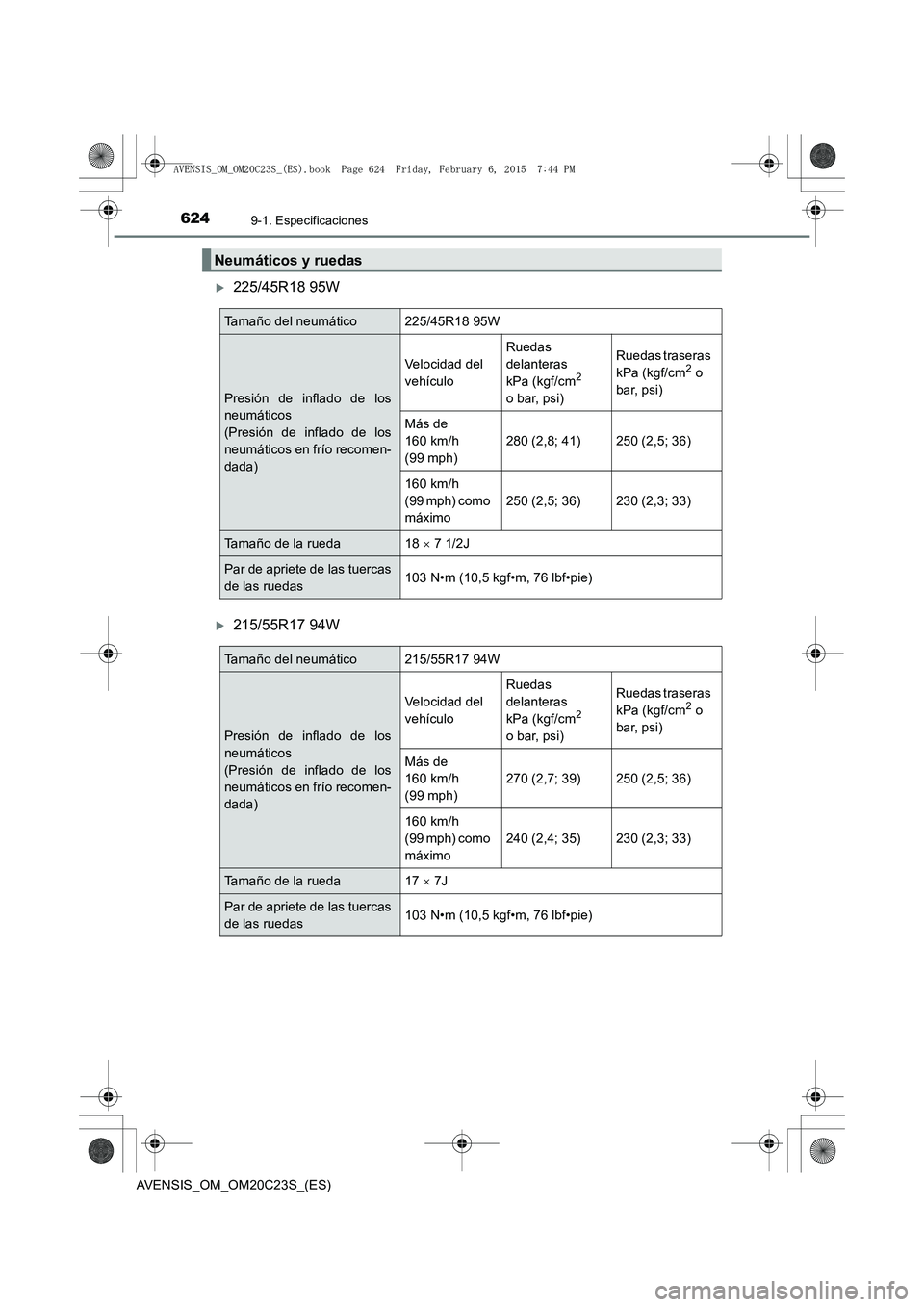

Neumáticos y ruedas
Tamaño del neumático 225/45R18 95W
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos en frío recomen-
dada)Velocidad del
vehículo
Ruedas
delanteras
kPa (kgf/cm
2
o bar, psi) Ruedas traseras
kPa (kgf/cm2 o
bar, psi)
Más de
160 km/h
(99 mph) 280 (2,8; 41) 250 (2,5; 36)
160 km/h
(99 mph) como
máximo 250 (2,5; 36) 230 (2,3; 33)
Tamaño de la rueda 18
× 7 1/2J
Par de apriete de las tuercas
de las ruedas 103 N•m (10,5 kgf•m, 76 lbf•pie)
Tamaño del neumático 215/55R17 94W
Presión de inflado de los
neumáticos
(Presión de inflado de los
neumáticos en frío recomen-
dada)Velocidad del
vehículo
Ruedas
delanteras
kPa (kgf/cm
2
o bar, psi) Ruedas traseras
kPa (kgf/cm2 o
bar, psi)
Más de
160 km/h
(99 mph) 270 (2,7; 39) 250 (2,5; 36)
160 km/h
(99 mph) como
máximo 240 (2,4; 35) 230 (2,3; 33)
Tamaño de la rueda 17
× 7J
Par de apriete de las tuercas
de las ruedas 103 N•m (10,5 kgf•m, 76 lbf•pie)
AVENSIS_OM_OM20C23S_(ES).book Page 624 Friday, February 6, 20
15 7:44 PM
