2016 TOYOTA AVENSIS Manuale de Empleo (in Spanish)

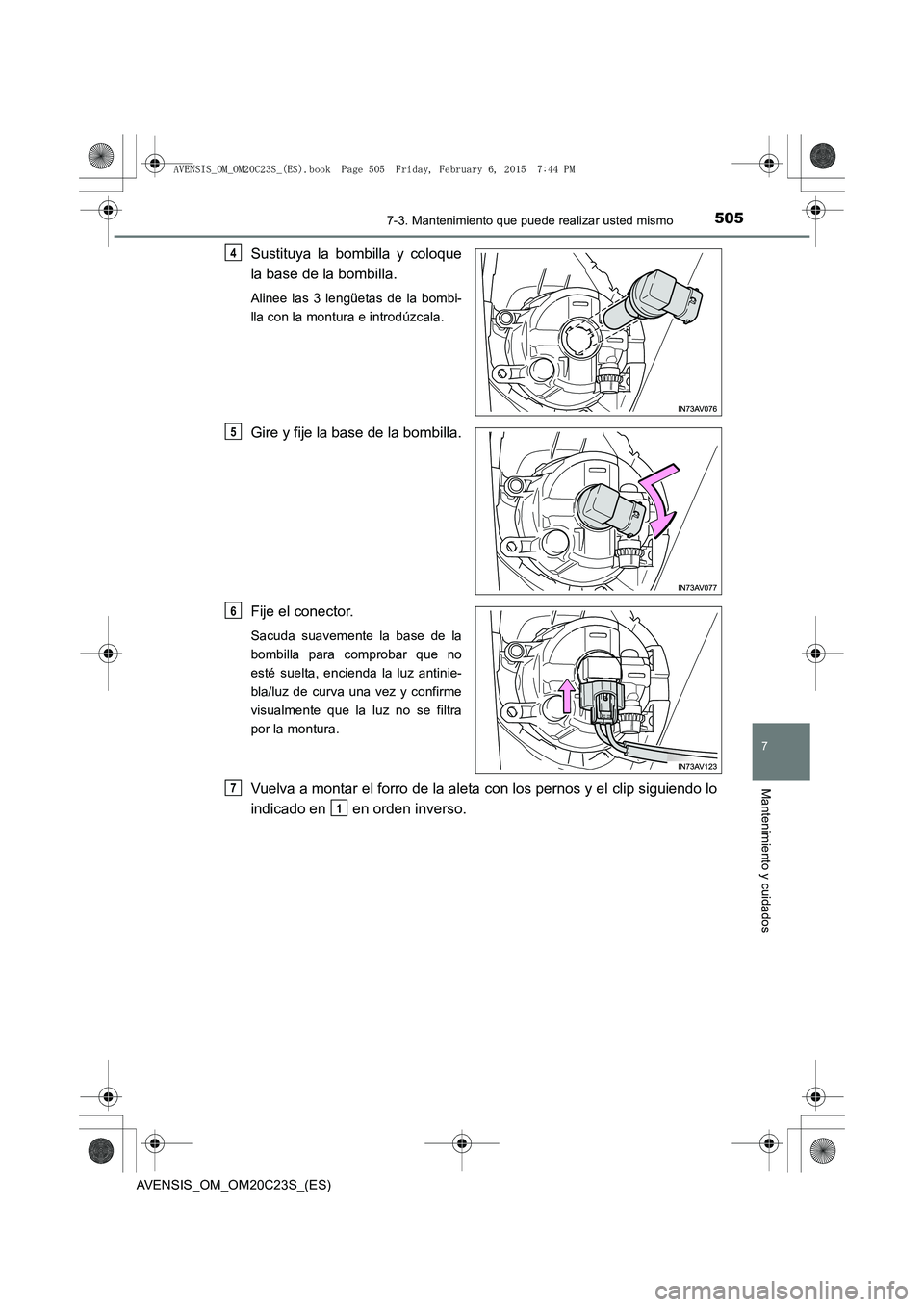

5057-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la base de la bombilla.
Fije el conector.
Sacuda suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz antinie-
bla/luz de curva una vez y confirme
visualmente que la luz no se filtra
por la montura.
Vuelva a montar el forro de la aleta con los pernos y el clip siguiendo lo
indicado en en orden inverso.
4
5
6
7
1
AVENSIS_OM_OM20C23S_(ES).book Page 505 Friday, February 6, 2015 7:44 PM

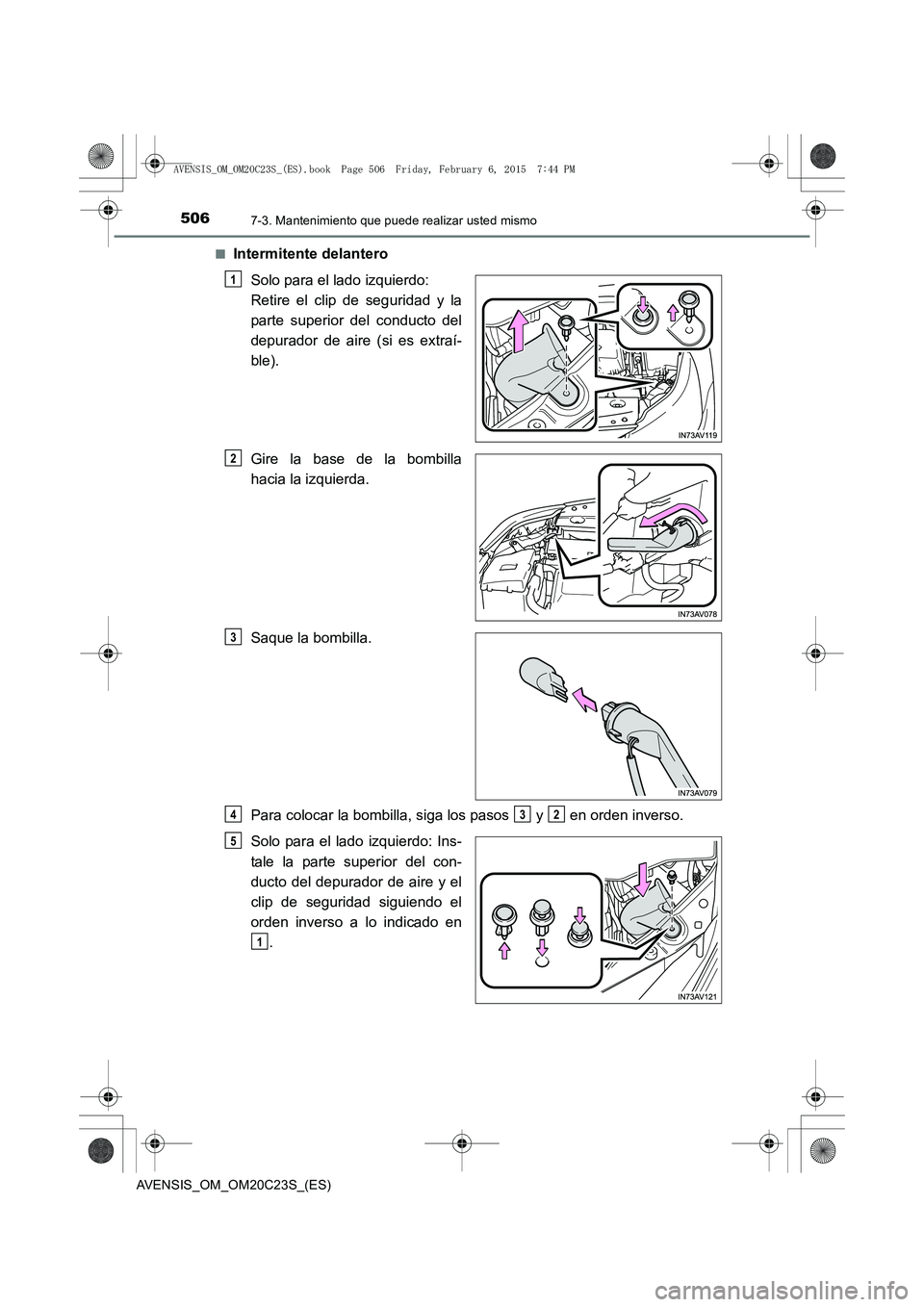

5067-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■
Intermitente delantero
Solo para el lado izquierdo:
Retire el clip de seguridad y la
parte superior del conducto del
depurador de aire (si es extraí-
ble).
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para colocar la bombilla, siga los pasos y en orden inverso.
Solo para el lado izquierdo: Ins-
tale la parte superior del con-
ducto del depurador de aire y el
clip de seguridad siguiendo el
orden inverso a lo indicado en .
1
2
3
432
5
1
AVENSIS_OM_OM20C23S_(ES).book Page 506 Friday, February 6, 20 15 7:44 PM

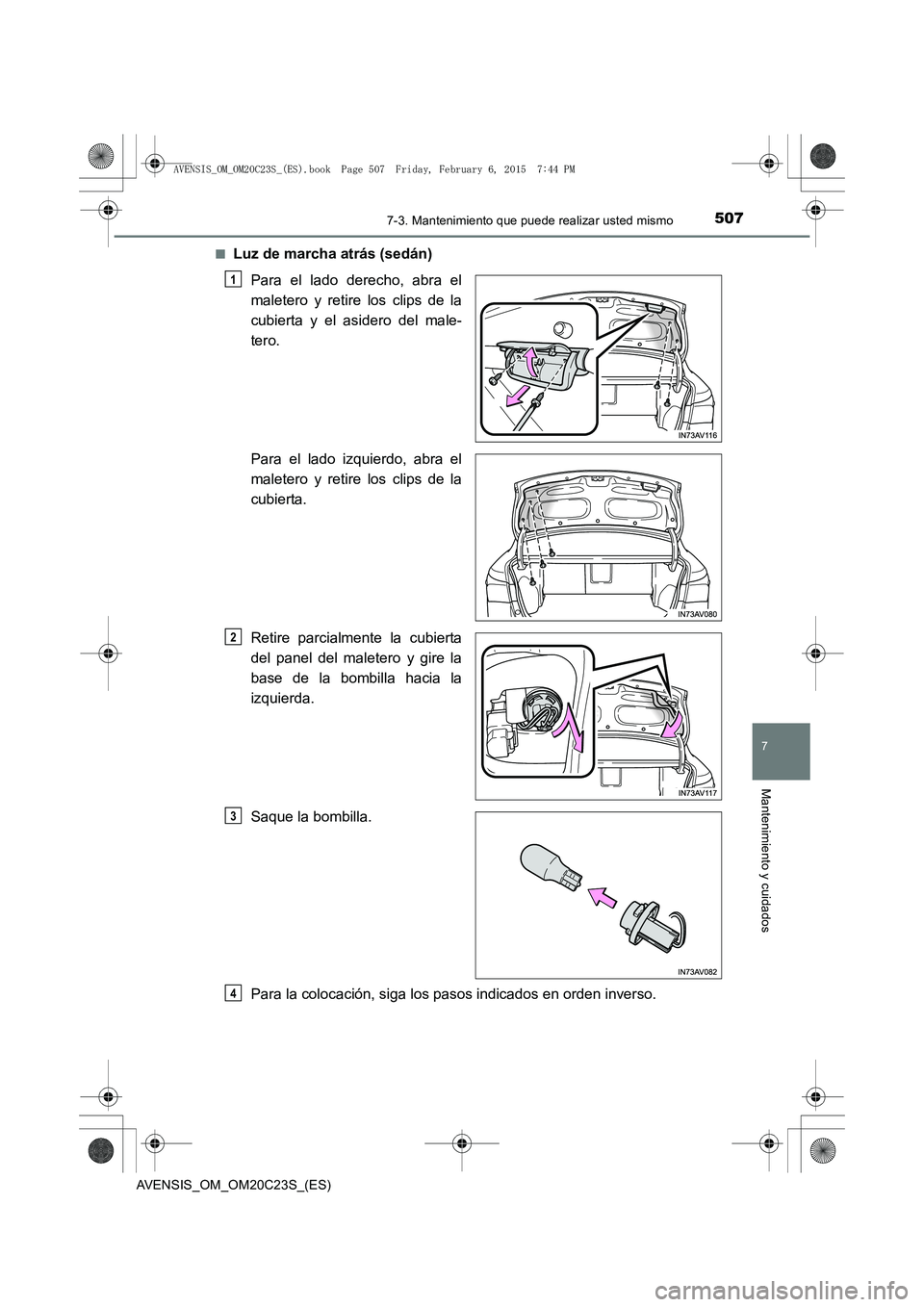

5077-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
■Luz de marcha atrás (sedán)Para el lado derecho, abra el
maletero y retire los clips de la
cubierta y el asidero del male-
tero.
Para el lado izquierdo, abra el
maletero y retire los clips de la
cubierta.
Retire parcialmente la cubierta
del panel del maletero y gire la
base de la bombilla hacia la
izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 507 Friday, February 6, 20 15 7:44 PM

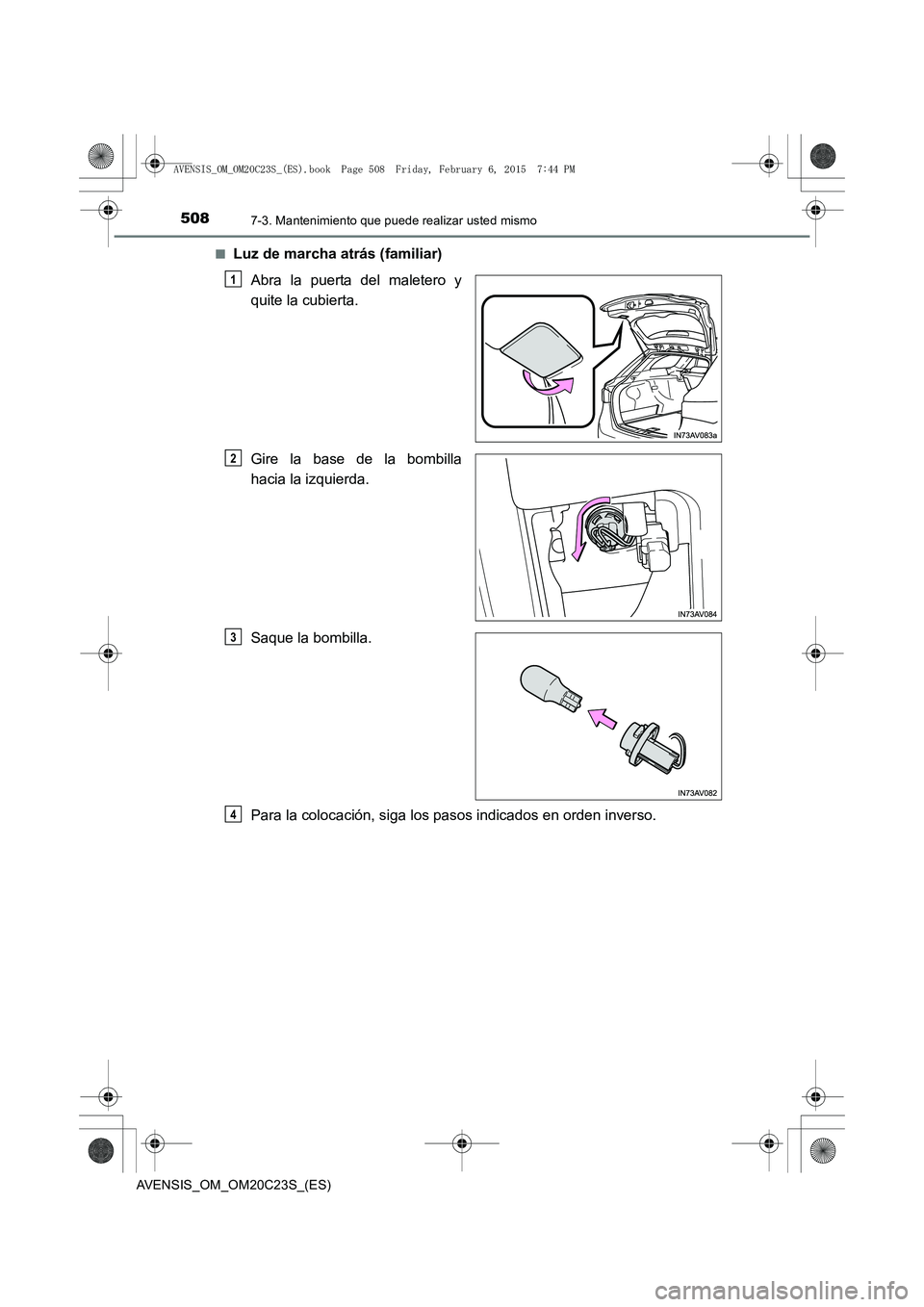

5087-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■
Luz de marcha atrás (familiar)
Abra la puerta del maletero y
quite la cubierta.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 508 Friday, February 6, 20 15 7:44 PM

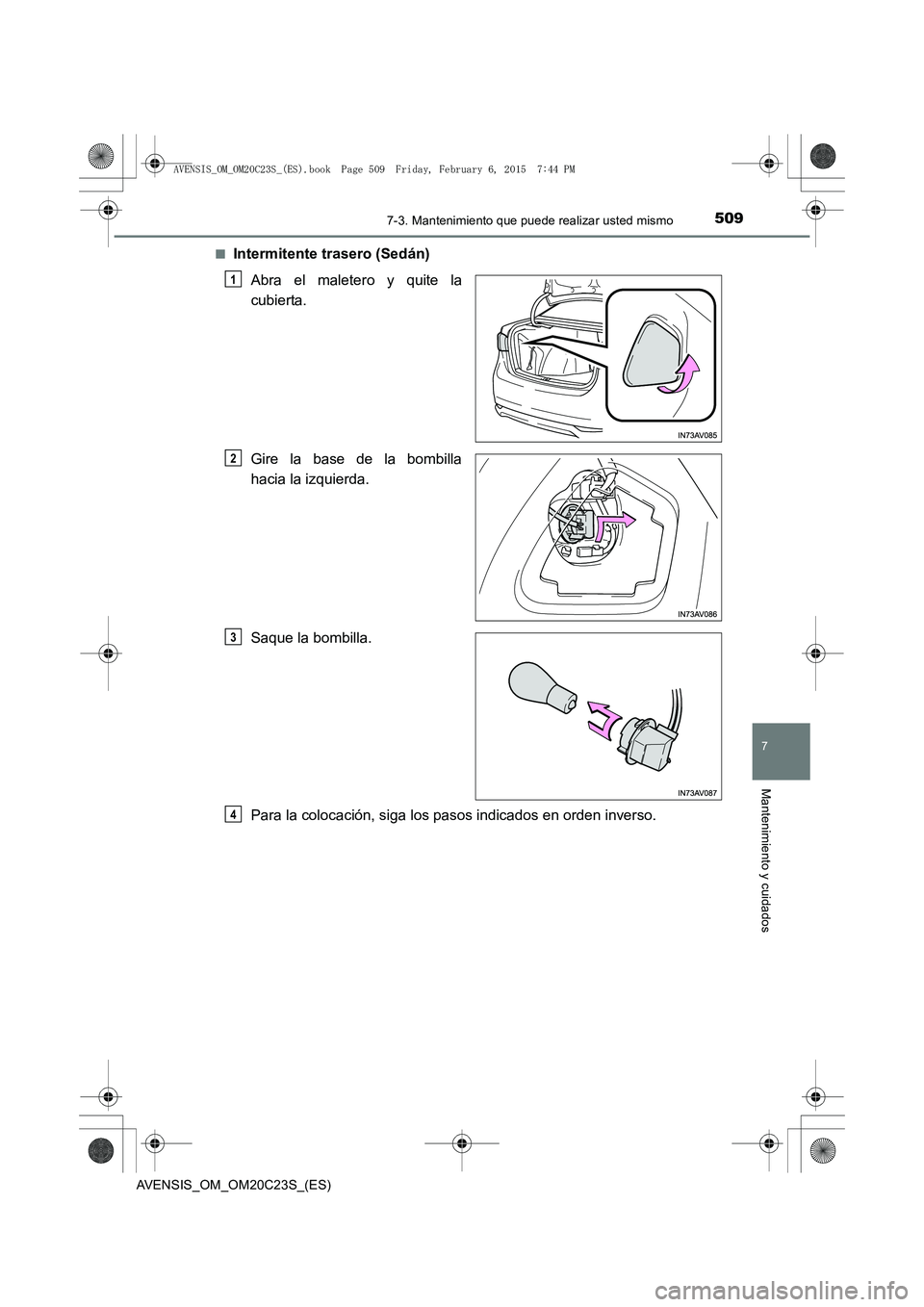

5097-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
■Intermitente trasero (Sedán)Abra el maletero y quite la
cubierta.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 509 Friday, February 6, 20 15 7:44 PM

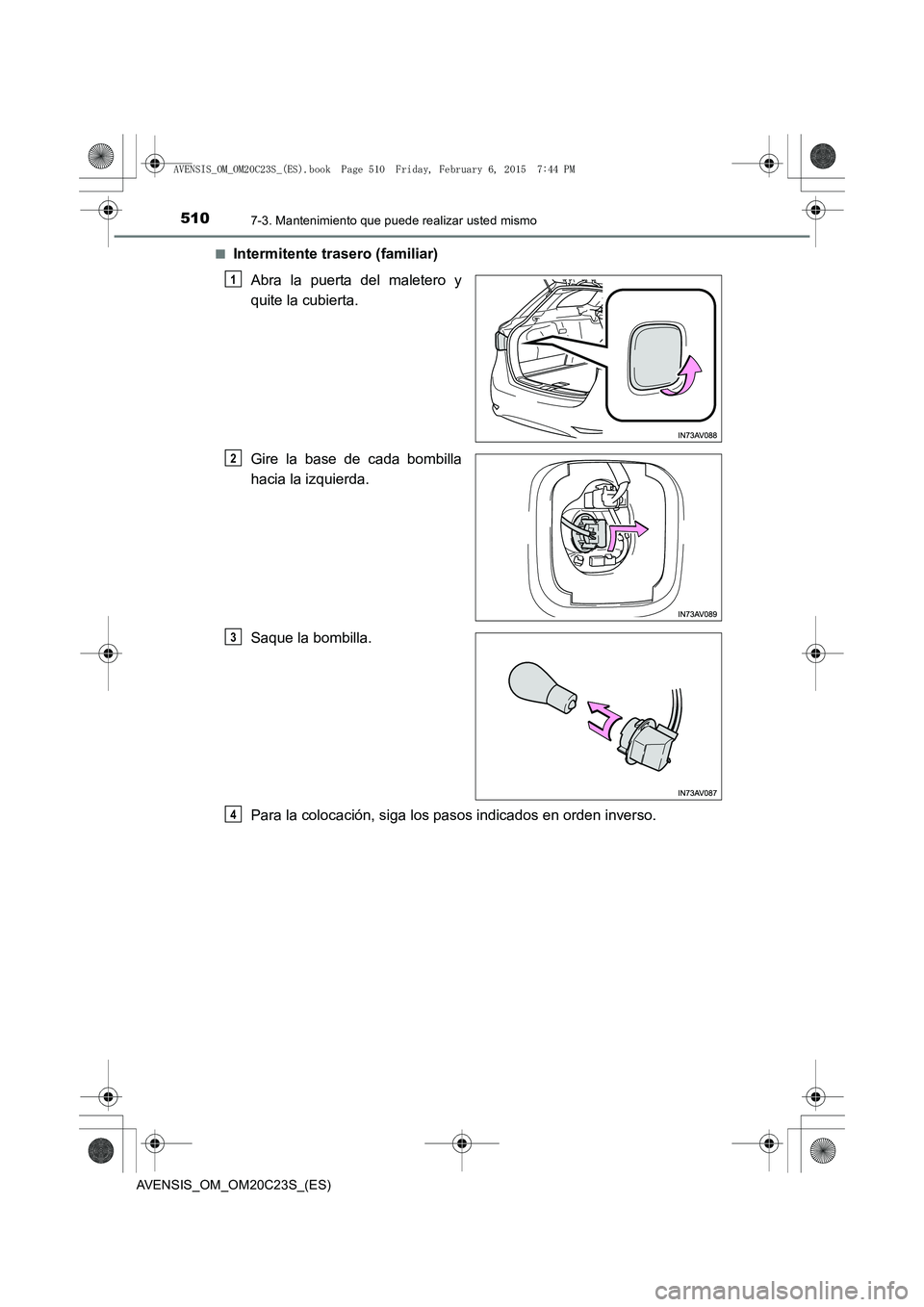

5107-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■
Intermitente trasero (familiar)
Abra la puerta del maletero y
quite la cubierta.
Gire la base de cada bombilla
hacia la izquierda.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 510 Friday, February 6, 20 15 7:44 PM

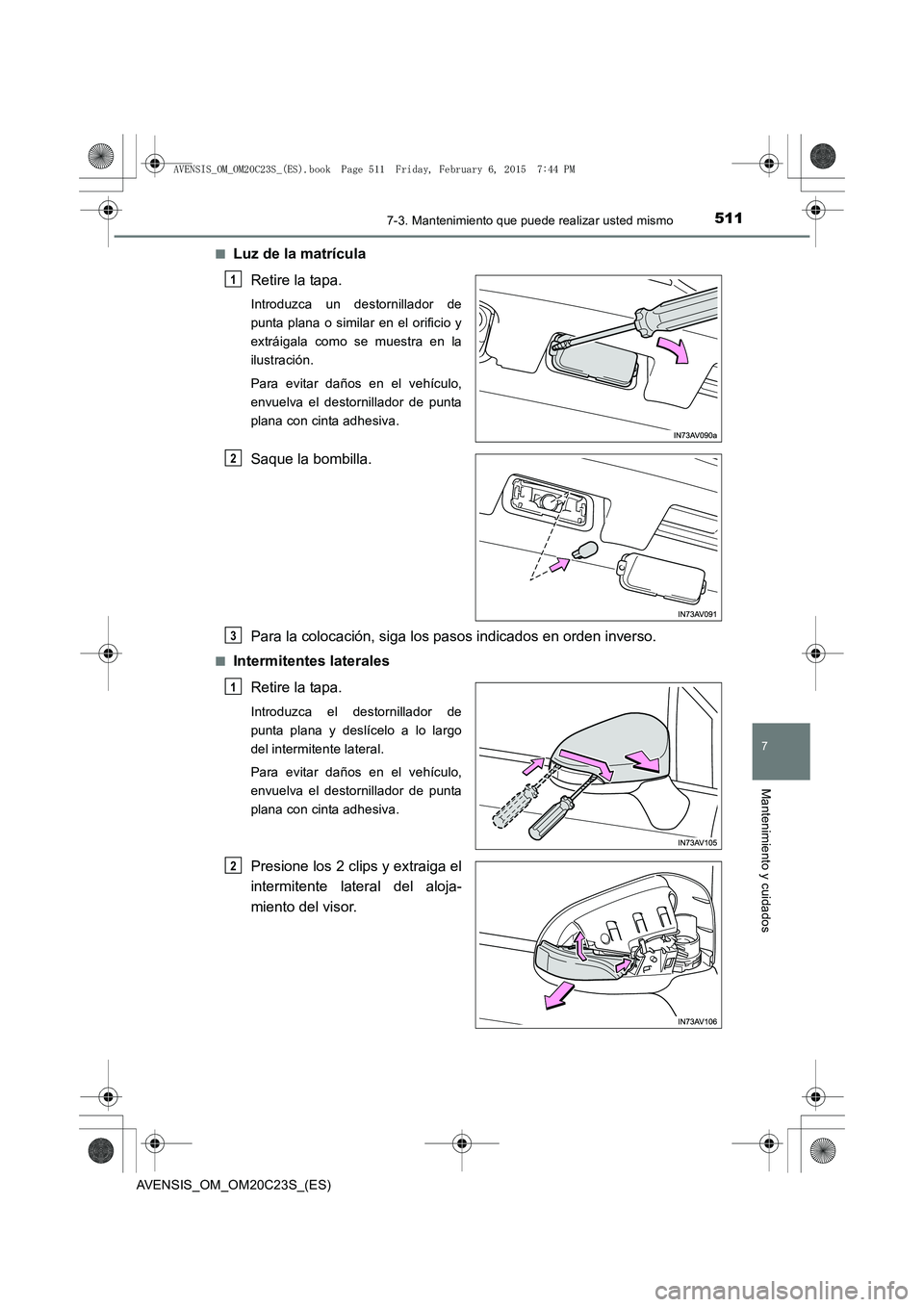

5117-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
■Luz de la matrículaRetire la tapa.
Introduzca un destornillador de
punta plana o similar en el orificio y
extráigala como se muestra en la
ilustración.
Para evitar daños en el vehículo,
envuelva el destornillador de punta
plana con cinta adhesiva.
Saque la bombilla.
Para la colocación, siga los pasos indicados en orden inverso.
■Intermitentes lateralesRetire la tapa.
Introduzca el destornillador de
punta plana y deslícelo a lo largo
del intermitente lateral.
Para evitar daños en el vehículo,
envuelva el destornillador de punta
plana con cinta adhesiva.
Presione los 2 clips y extraiga el
intermitente lateral del aloja-
miento del visor.
1
2
3
1
2
AVENSIS_OM_OM20C23S_(ES).book Page 511 Friday, February 6, 20 15 7:44 PM

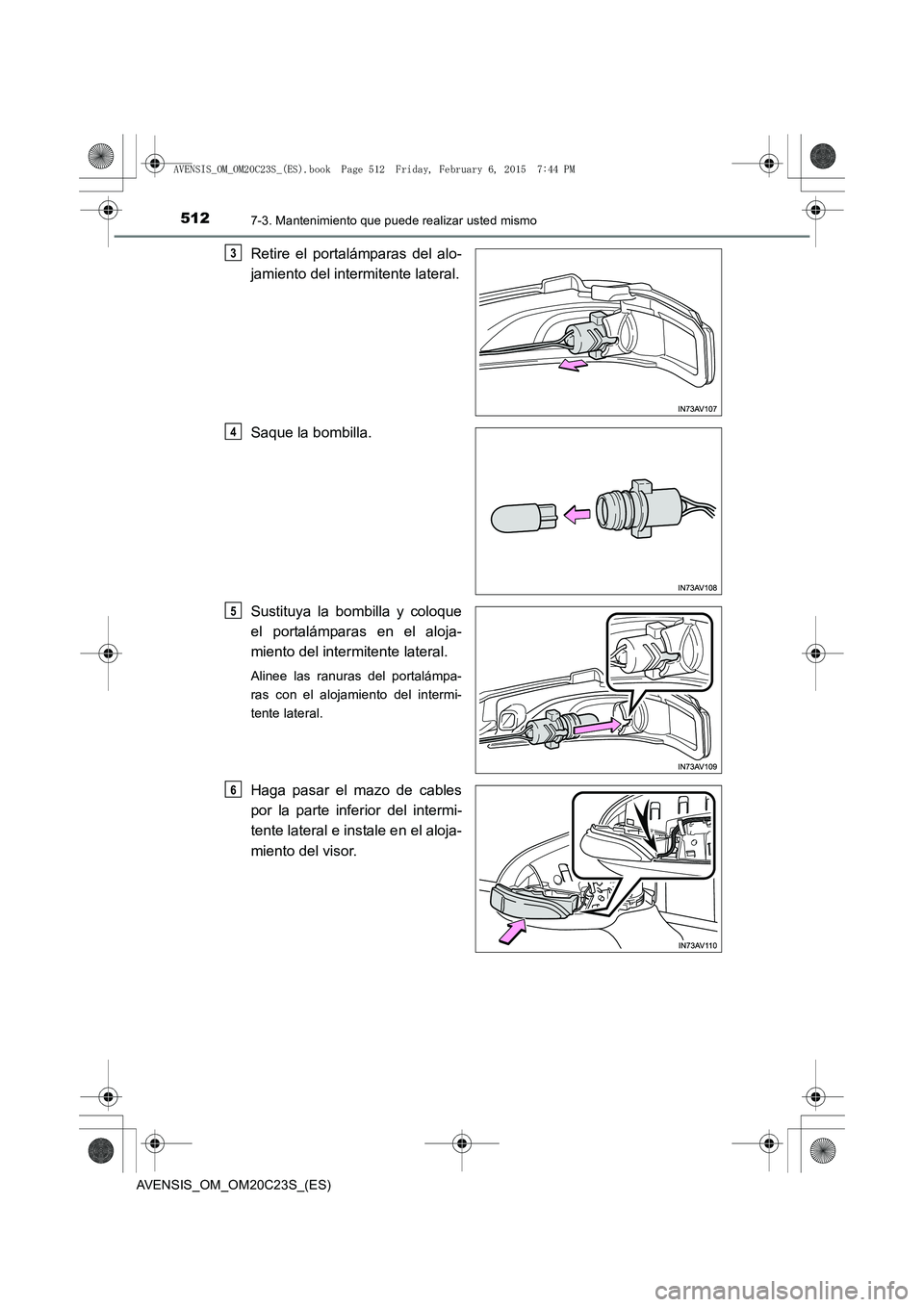

5127-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
Retire el portalámparas del alo-
jamiento del intermitente lateral.
Saque la bombilla.
Sustituya la bombilla y coloque
el portalámparas en el aloja-
miento del intermitente lateral.
Alinee las ranuras del portalámpa-
ras con el alojamiento del intermi-
tente lateral.
Haga pasar el mazo de cables
por la parte inferior del intermi-
tente lateral e instale en el aloja-
miento del visor.
3
4
5
6
AVENSIS_OM_OM20C23S_(ES).book Page 512 Friday, February 6, 2015 7:44 PM
