4497-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
ADVERTENCIA
■Inspección antes de conducir
Compruebe que el capó está bien cerrado y bloqueado.
Si el capó está mal cerrado, podría abrirse con el vehículo en marcha y provocar un
accidente con el consiguiente riesgo de lesiones graves o incluso mortales.
■ Tras introducir la varilla de apoyo en la ranura
Asegúrese de que la varilla sujeta el capó con total seguridad y que no hay riesgo de
que le caiga encima.
AV I S O
■Al cerrar el capó
Antes de cerrar el capó, asegúrese de volver a colocar la varilla de apoyo en su clip.
Si cerrara el capó con la varilla de apoyo levantada, el capó podría doblarse.
AVENSIS_OM_OM20C23S_(ES).book Page 449 Friday, February 6, 20 15 7:44 PM

4507-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)

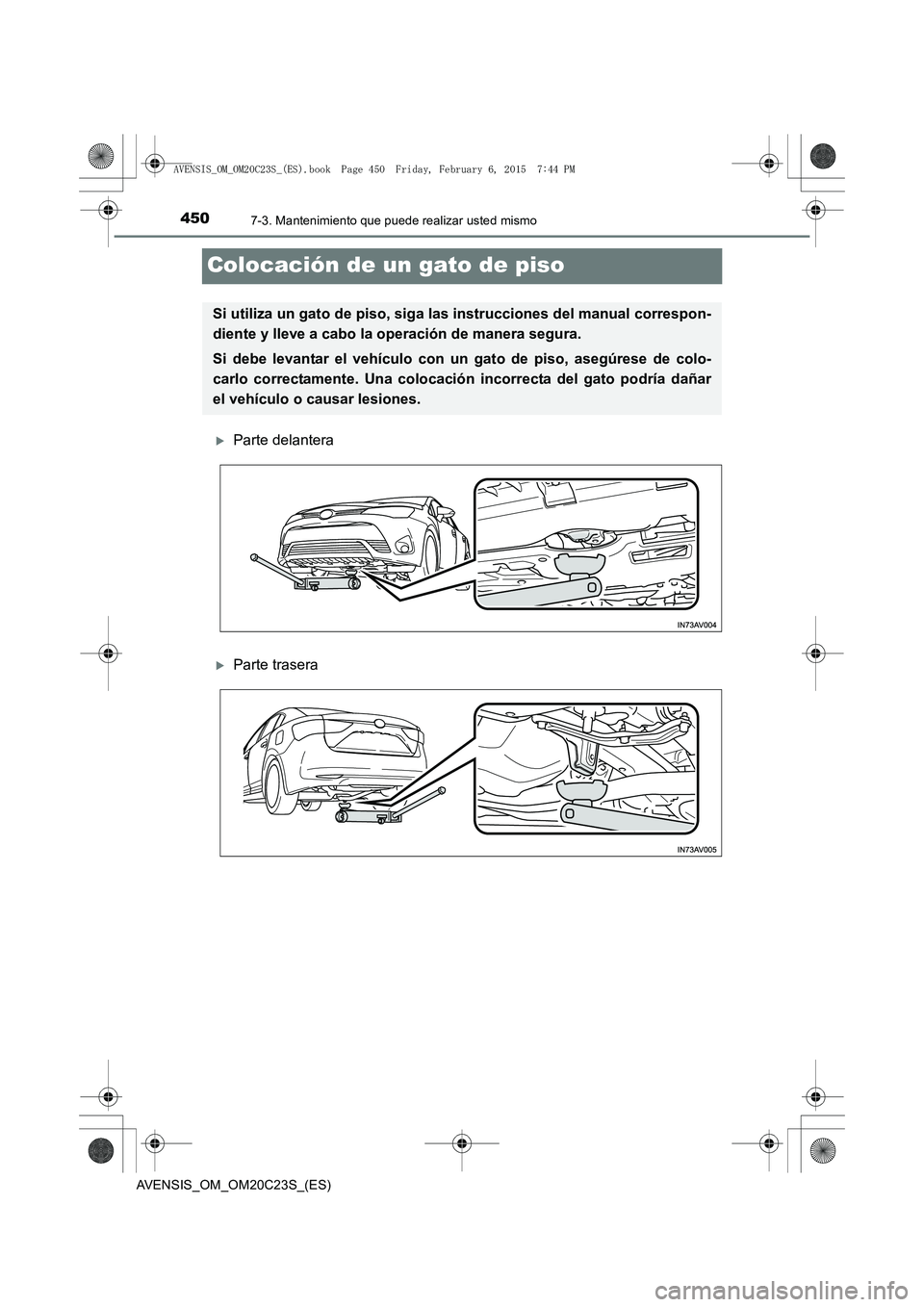

Colocación de un gato de piso
XParte delantera
XParte trasera
Si utiliza un gato de piso, siga las instrucciones del manual correspon-
diente y lleve a cabo la operación de manera segura.
Si debe levantar el vehículo con un gato de piso, asegúrese de colo-
carlo correctamente. Una colocación incorrecta del gato podría dañar
el vehículo o causar lesiones.
AVENSIS_OM_OM20C23S_(ES).book Page 450 Friday, February 6, 20 15 7:44 PM

4517-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados

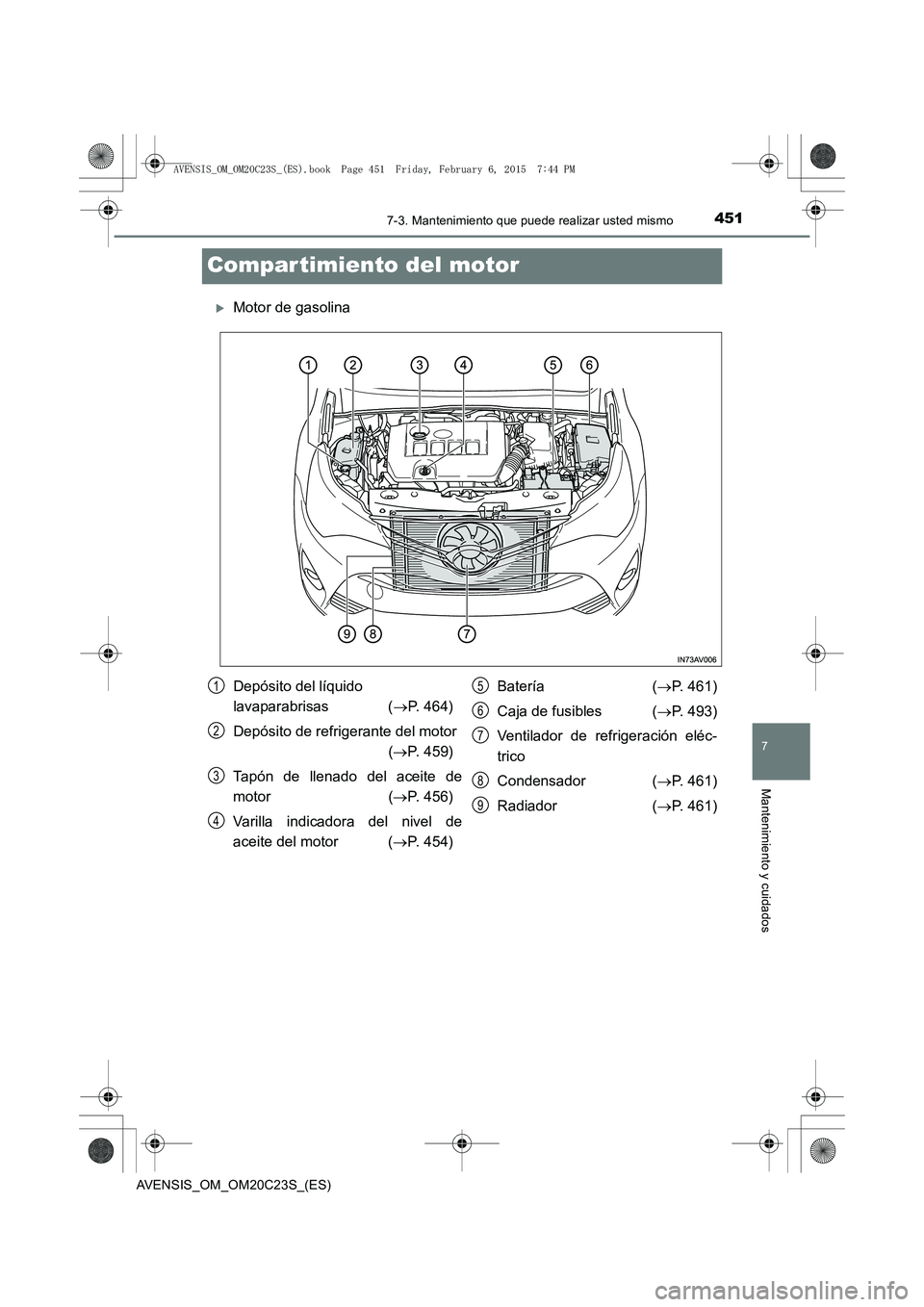

Compar timiento del motor
XMotor de gasolina
Depósito del líquido
lavaparabrisas (→P. 464)
Depósito de refrigerante del motor (→ P. 459)
Tapón de llenado del aceite de
motor ( →P. 456)
Varilla indicadora del nivel de
aceite del motor ( →P. 454) Batería (
→P. 461)
Caja de fusibles ( →P. 493)
Ventilador de refrigeración eléc-
trico
Condensador ( →P. 461)
Radiador ( →P. 461)1
2
3
4
5
6
7
8
9
AVENSIS_OM_OM20C23S_(ES).book Page 451 Friday, February 6, 20 15 7:44 PM

4527-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)

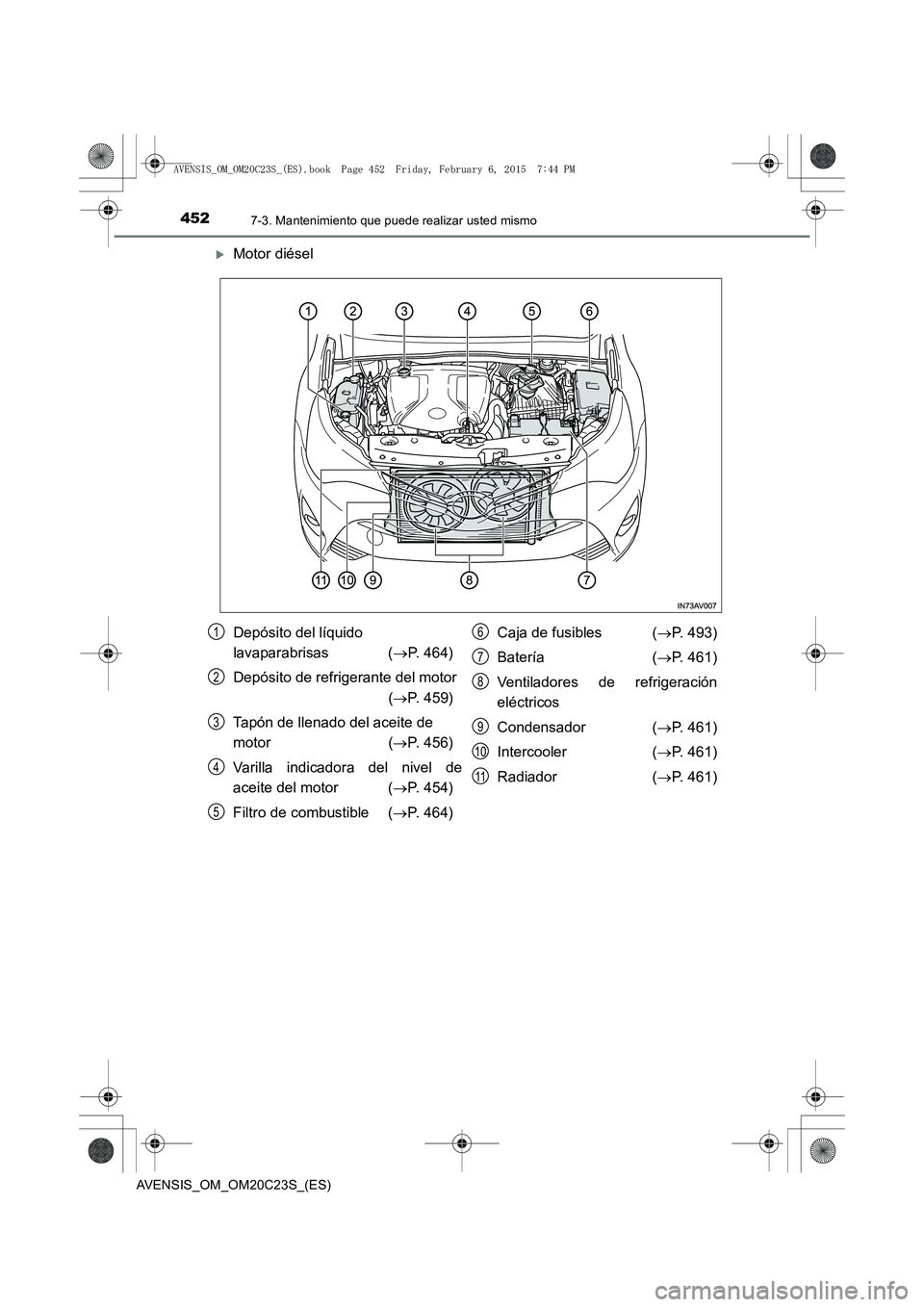

XMotor diésel
Depósito del líquido
lavaparabrisas (→P. 464)
Depósito de refrigerante del motor (→ P. 459)
Tapón de llenado del aceite de
motor ( →P. 456)
Varilla indicadora del nivel de
aceite del motor ( →P. 454)
Filtro de combustible ( →P. 464) Caja de fusibles (
→P. 493)
Batería ( →P. 461)
Ventiladores de refrigeración
eléctricos
Condensador ( →P. 461)
Intercooler ( →P. 461)
Radiador ( →P. 461)1
2
3
4
5
6
7
8
9
10
11
AVENSIS_OM_OM20C23S_(ES).book Page 452 Friday, February 6, 20 15 7:44 PM

4537-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados

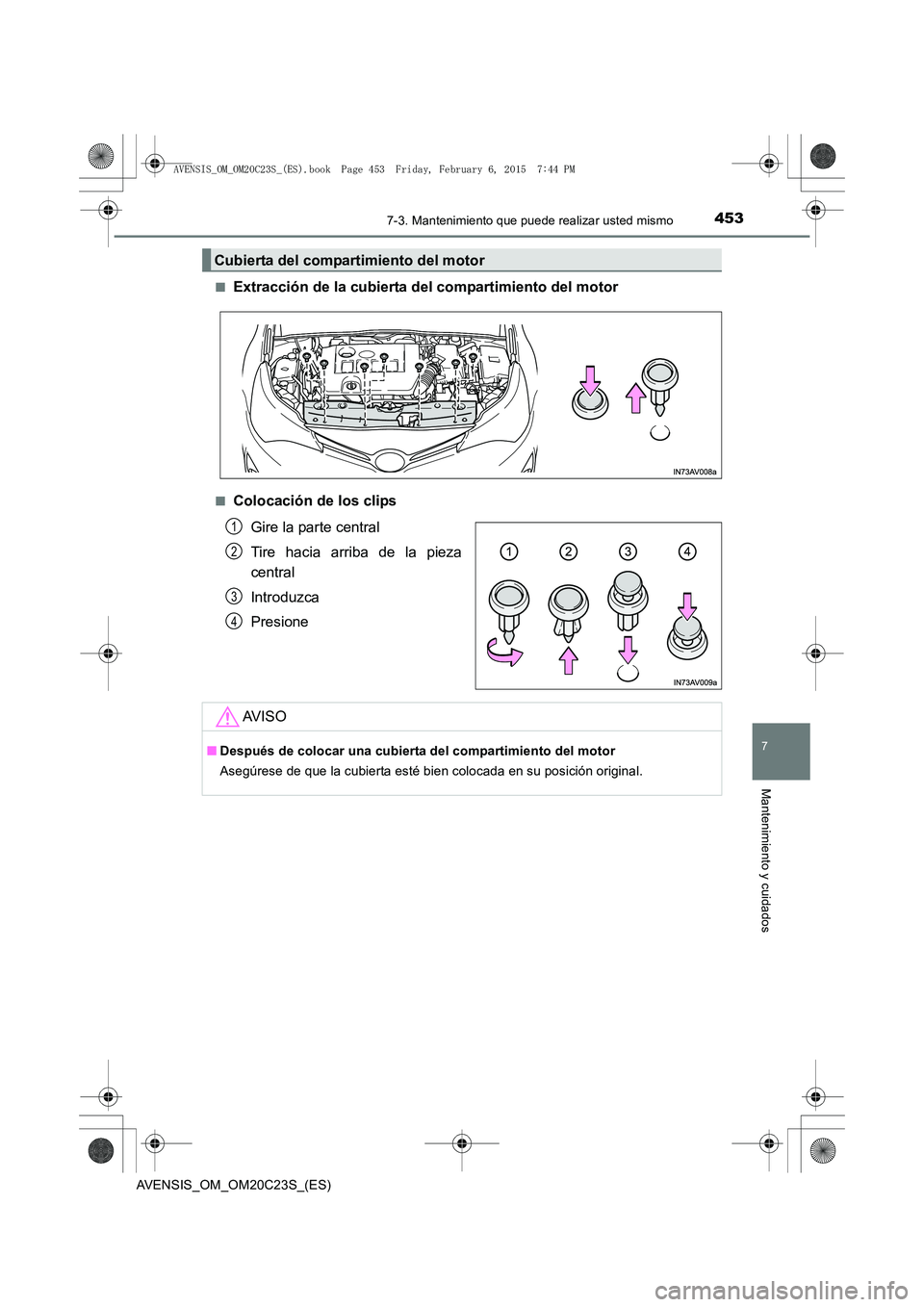

■Extracción de la cubierta del compartimiento del motor
■Colocación de los clipsGire la parte central
Tire hacia arriba de la pieza
central
Introduzca
Presione
Cubierta del compartimiento del motor
1
2
3
4
AV I S O
■Después de colocar una cubierta del compartimiento del motor
Asegúrese de que la cubierta esté bien colocada en su posición original.
AVENSIS_OM_OM20C23S_(ES).book Page 453 Friday, February 6, 20 15 7:44 PM

4547-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)

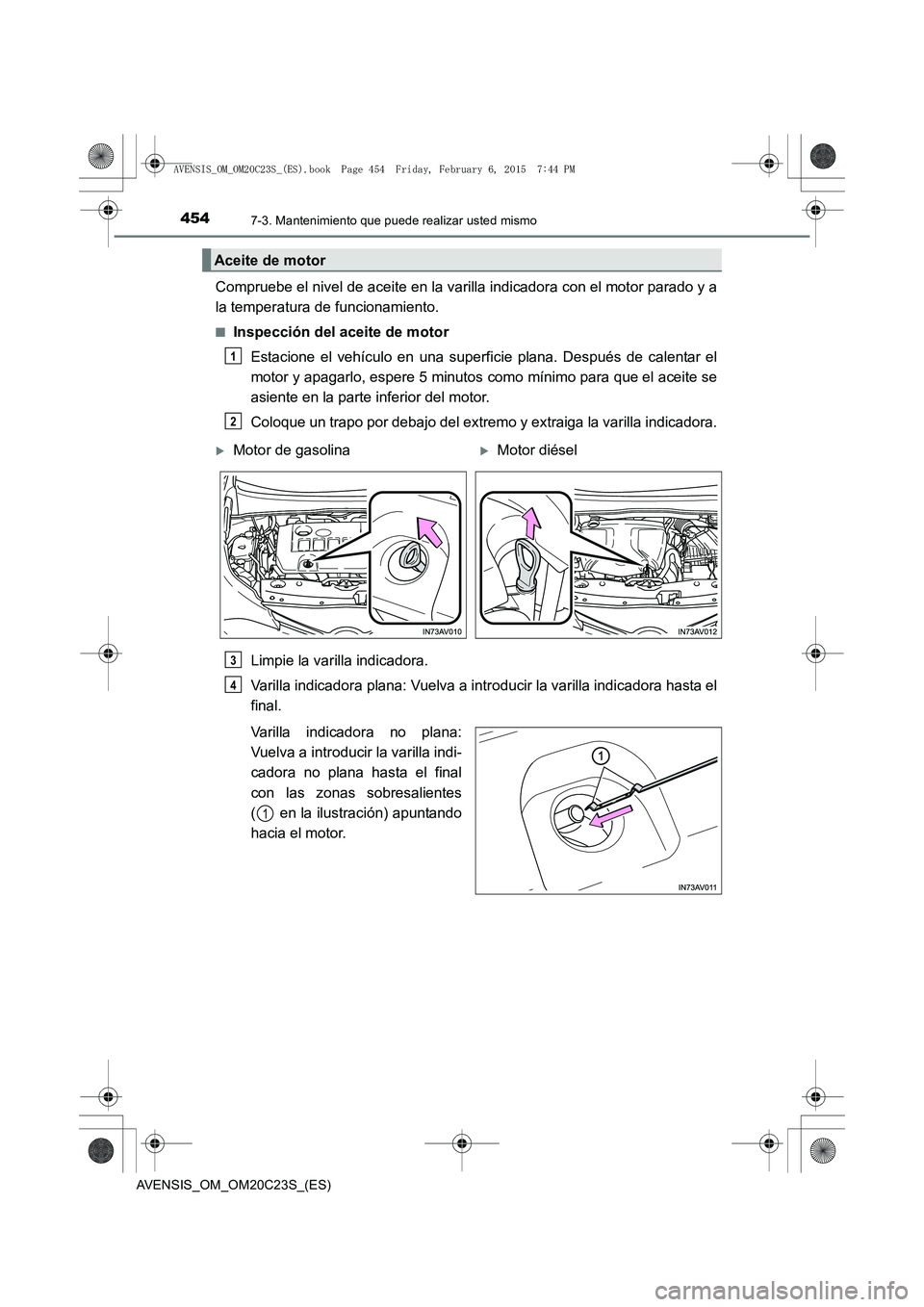

Compruebe el nivel de aceite en la varilla indicadora con el motor parado y a
la temperatura de funcionamiento.
■Inspección del aceite de motorEstacione el vehículo en una superficie plana. Después de calentar el
motor y apagarlo, espere 5 minutos como mínimo para que el aceite se
asiente en la parte inferior del motor.
Coloque un trapo por debajo del extremo y extraiga la varilla indicadora.
Limpie la varilla indicadora.
Varilla indicadora plana: Vuelva a intr oducir la varilla indicadora hasta el
final.
Varilla indicadora no plana:
Vuelva a introducir la varilla indi-
cadora no plana hasta el final
con las zonas sobresalientes
( en la ilustración) apuntando
hacia el motor.
Aceite de motor
1
2
XMotor de gasolinaXMotor diésel
3
4
1
AVENSIS_OM_OM20C23S_(ES).book Page 454 Friday, February 6, 20 15 7:44 PM

4557-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados

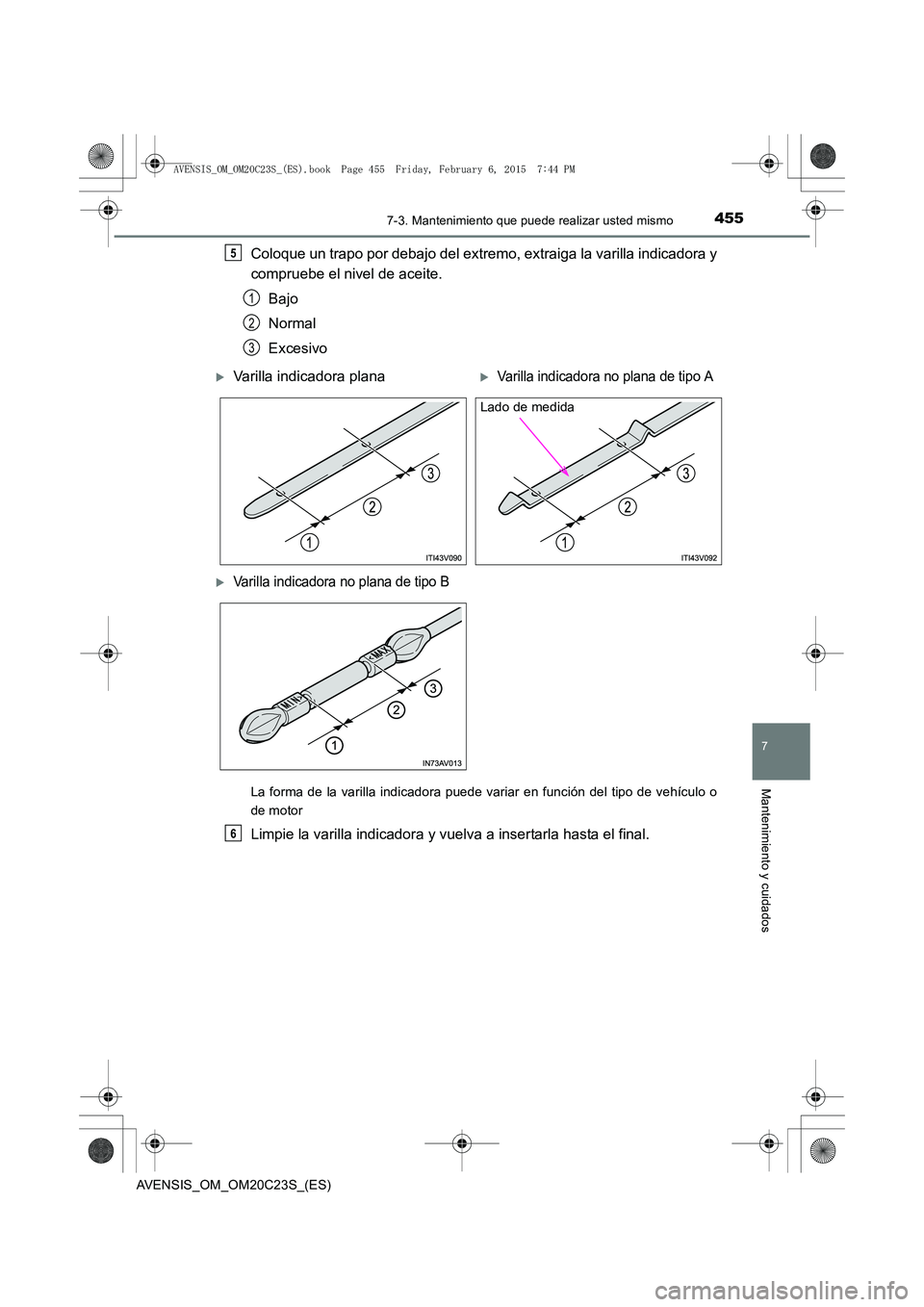

Coloque un trapo por debajo del extremo, extraiga la varilla indicadora y
compruebe el nivel de aceite.
Bajo
Normal
Excesivo
La forma de la varilla indicadora puede variar en función del tipo de vehículo o
de motor
Limpie la varilla indicadora y vuelva a insertarla hasta el final.
5
1
2
3
XVarilla indicadora planaXVarilla indicadora no plana de tipo A
XVarilla indicadora no plana de tipo B
Lado de medida
6
AVENSIS_OM_OM20C23S_(ES).book Page 455 Friday, February 6, 20 15 7:44 PM

4567-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■

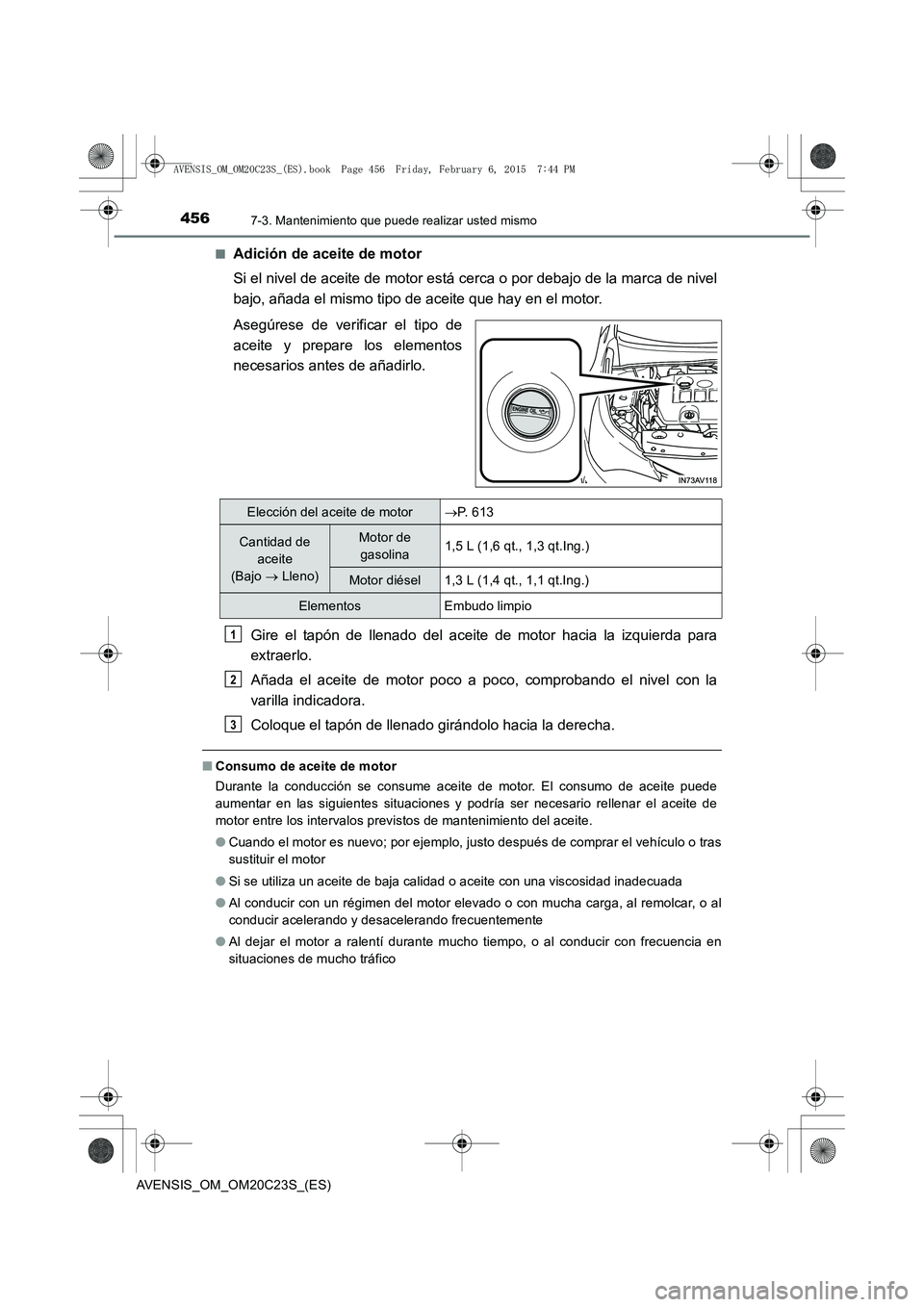

Adición de aceite de motor
Si el nivel de aceite de motor está cerca o por debajo de la marca de nivel
bajo, añada el mismo tipo de aceite que hay en el motor.
Asegúrese de verificar el tipo de
aceite y prepare los elementos
necesarios antes de añadirlo.
Gire el tapón de llenado del aceite de motor hacia la izquierda para
extraerlo.
Añada el aceite de motor poco a poco, comprobando el nivel con la
varilla indicadora.
Coloque el tapón de llenado girándolo hacia la derecha.
■Consumo de aceite de motor
Durante la conducción se consume aceite de motor. El consumo de aceite puede
aumentar en las siguientes situaciones y podría ser necesario rellenar el aceite de
motor entre los intervalos previstos de mantenimiento del aceite.
●Cuando el motor es nuevo; por ejemplo, justo después de comprar el vehículo o tras
sustituir el motor
● Si se utiliza un aceite de baja calidad o aceite con una viscosidad inadecuada
● Al conducir con un régimen del motor elevado o con mucha carga, al remolcar, o al
conducir acelerando y desacelerando frecuentemente
● Al dejar el motor a ralentí durante mucho tiempo, o al conducir con frecuencia en
situaciones de mucho tráfico
Elección del aceite de motor →P. 6 1 3
Cantidad de
aceite
(Bajo → Lleno)Motor de
gasolina 1,5 L (1,6 qt., 1,3 qt.Ing.)
Motor diésel 1,3 L (1,4 qt., 1,1 qt.Ing.)
Elementos Embudo limpio
1
2
3
