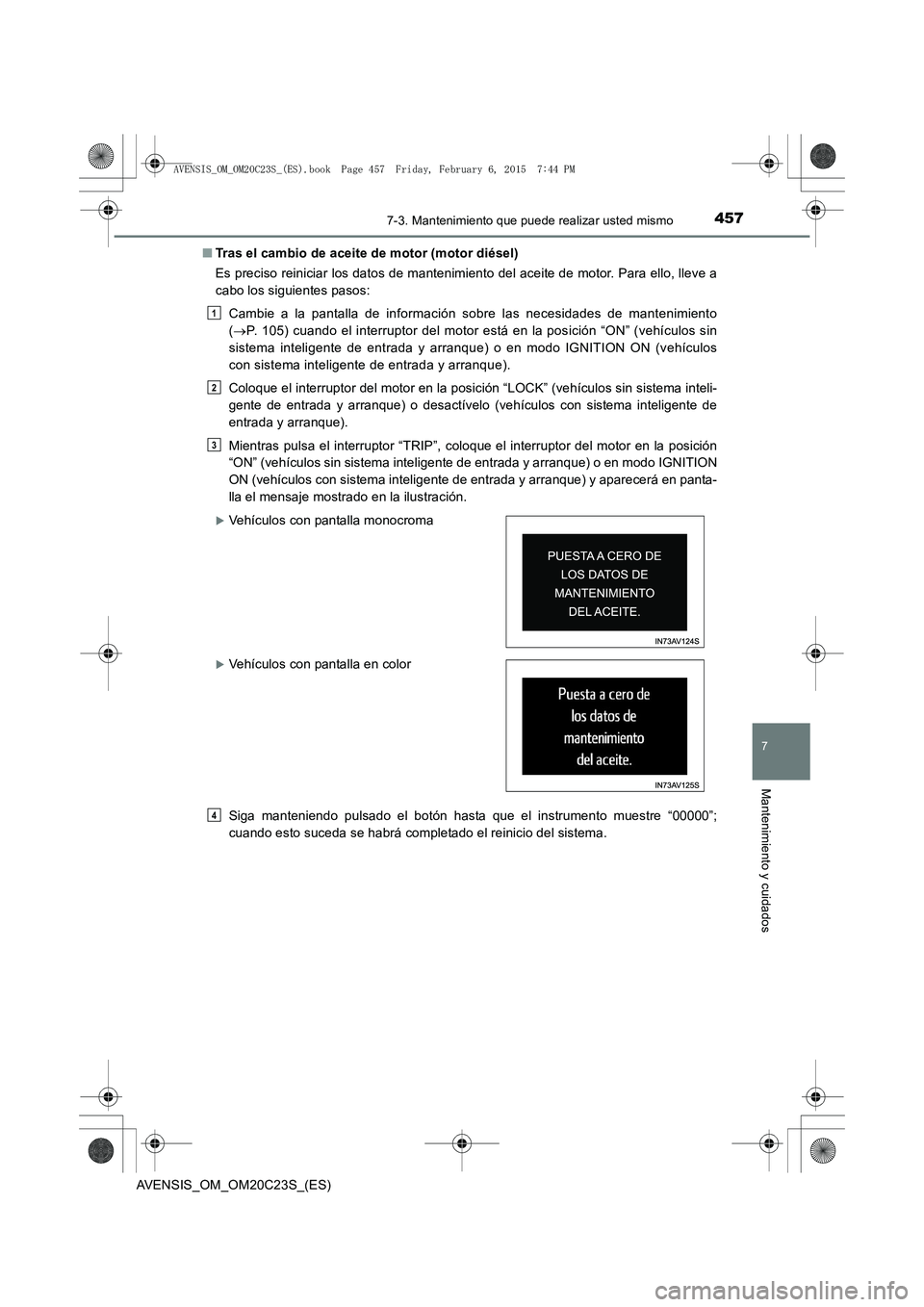

4577-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
■Tras el cambio de aceite de motor (motor diésel)
Es preciso reiniciar los datos de mantenimiento del aceite de motor. Para ello, lleve a
cabo los siguientes pasos:
Cambie a la pantalla de información sobre las necesidades de mantenimiento
(→ P. 105) cuando el interruptor del motor está en la posición “ON” (vehículos sin
sistema inteligente de entrada y arranque) o en modo IGNITION ON (vehículos
con sistema inteligente de entrada y arranque).
Coloque el interruptor del motor en la posición “LOCK” (vehículos sin sistema inteli-
gente de entrada y arranque) o desactívelo (vehículos con sistema inteligente de
entrada y arranque).
Mientras pulsa el interruptor “TRIP”, coloque el interruptor del motor en la posición
“ON” (vehículos sin sistema inteligente de entrada y arranque) o en modo IGNITION
ON (vehículos con sistema inteligente de entrada y arranque) y aparecerá en panta-
lla el mensaje mostrado en la ilustración.
Siga manteniendo pulsado el botón hasta que el instrumento muestre “00000”;
cuando esto suceda se habrá completado el reinicio del sistema.
XVehículos con pantalla monocroma
XVehículos con pantalla en color
1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 457 Friday, February 6, 20 15 7:44 PM

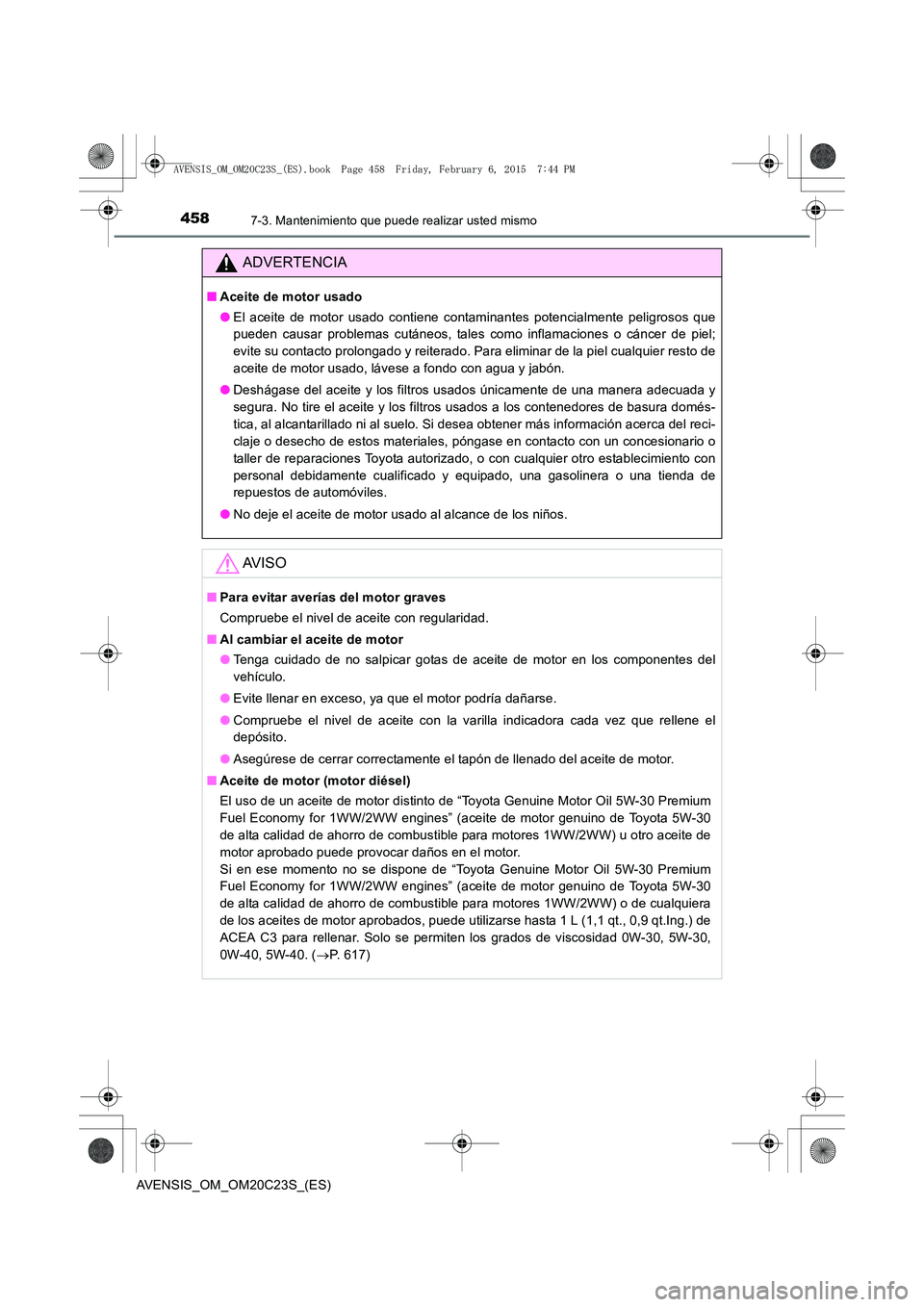

4587-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
ADVERTENCIA
■Aceite de motor usado
●El aceite de motor usado contiene contaminantes potencialmente peligrosos que
pueden causar problemas cutáneos, tales como inflamaciones o cáncer de piel;
evite su contacto prolongado y reiterado. Para eliminar de la piel cualquier resto de
aceite de motor usado, lávese a fondo con agua y jabón.
● Deshágase del aceite y los filtros usados únicamente de una manera adecuada y
segura. No tire el aceite y los filtros usados a los contenedores de basura domés-
tica, al alcantarillado ni al suelo. Si desea obtener más información acerca del reci-
claje o desecho de estos materiales, póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con
personal debidamente cualificado y equipado, una gasolinera o una tienda de
repuestos de automóviles.
● No deje el aceite de motor usado al alcance de los niños.
AV I S O
■Para evitar averías del motor graves
Compruebe el nivel de aceite con regularidad.
■ Al cambiar el aceite de motor
●Tenga cuidado de no salpicar gotas de aceite de motor en los componentes del
vehículo.
● Evite llenar en exceso, ya que el motor podría dañarse.
● Compruebe el nivel de aceite con la varilla indicadora cada vez que rellene el
depósito.
● Asegúrese de cerrar correctamente el tapón de llenado del aceite de motor.
■ Aceite de motor (motor diésel)
El uso de un aceite de motor distinto de “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” (aceite de motor genuino de Toyota 5W-30
de alta calidad de ahorro de combustible para motores 1WW/2WW) u otro aceite de
motor aprobado puede provocar daños en el motor.
Si en ese momento no se dispone de “Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines” (aceite de motor genuino de Toyota 5W-30
de alta calidad de ahorro de combustible para motores 1WW/2WW) o de cualquiera
de los aceites de motor aprobados, puede utilizarse hasta 1 L (1,1 qt., 0,9 qt.Ing.) de
ACEA C3 para rellenar. Solo se permiten los grados de viscosidad 0W-30, 5W-30,
0W-40, 5W-40. ( →P. 617)
AVENSIS_OM_OM20C23S_(ES).book Page 458 Friday, February 6, 20 15 7:44 PM

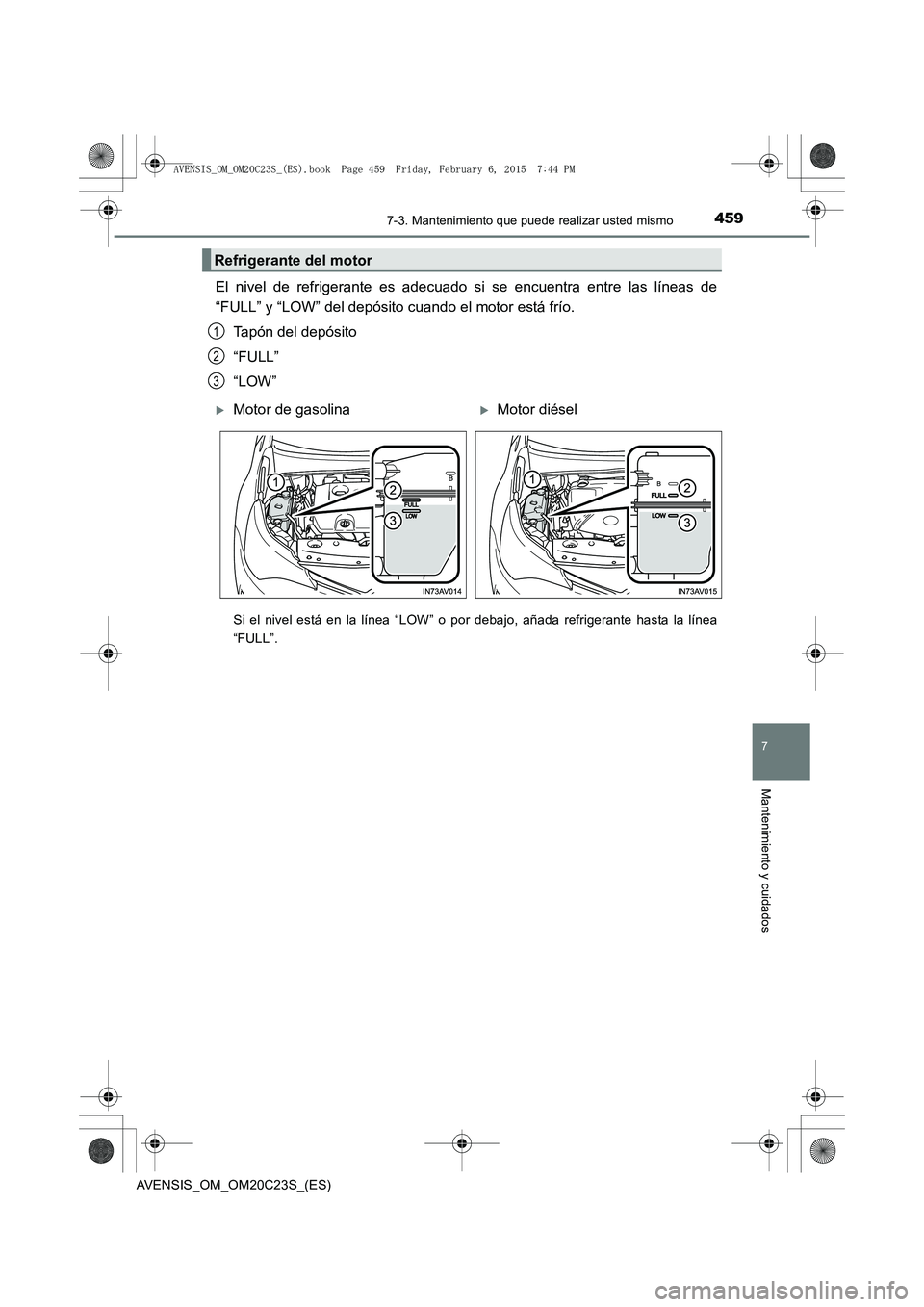

4597-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
El nivel de refrigerante es adecuado si se encuentra entre las líneas de
“FULL” y “LOW” del depósito cuando el motor está frío.Tapón del depósito
“FULL”
“LOW”
Si el nivel está en la línea “LOW” o por debajo, añada refrigerante hasta la línea
“FULL”.
Refrigerante del motor
1
2
3
XMotor de gasolinaXMotor diésel
AVENSIS_OM_OM20C23S_(ES).book Page 459 Friday, February 6, 20 15 7:44 PM

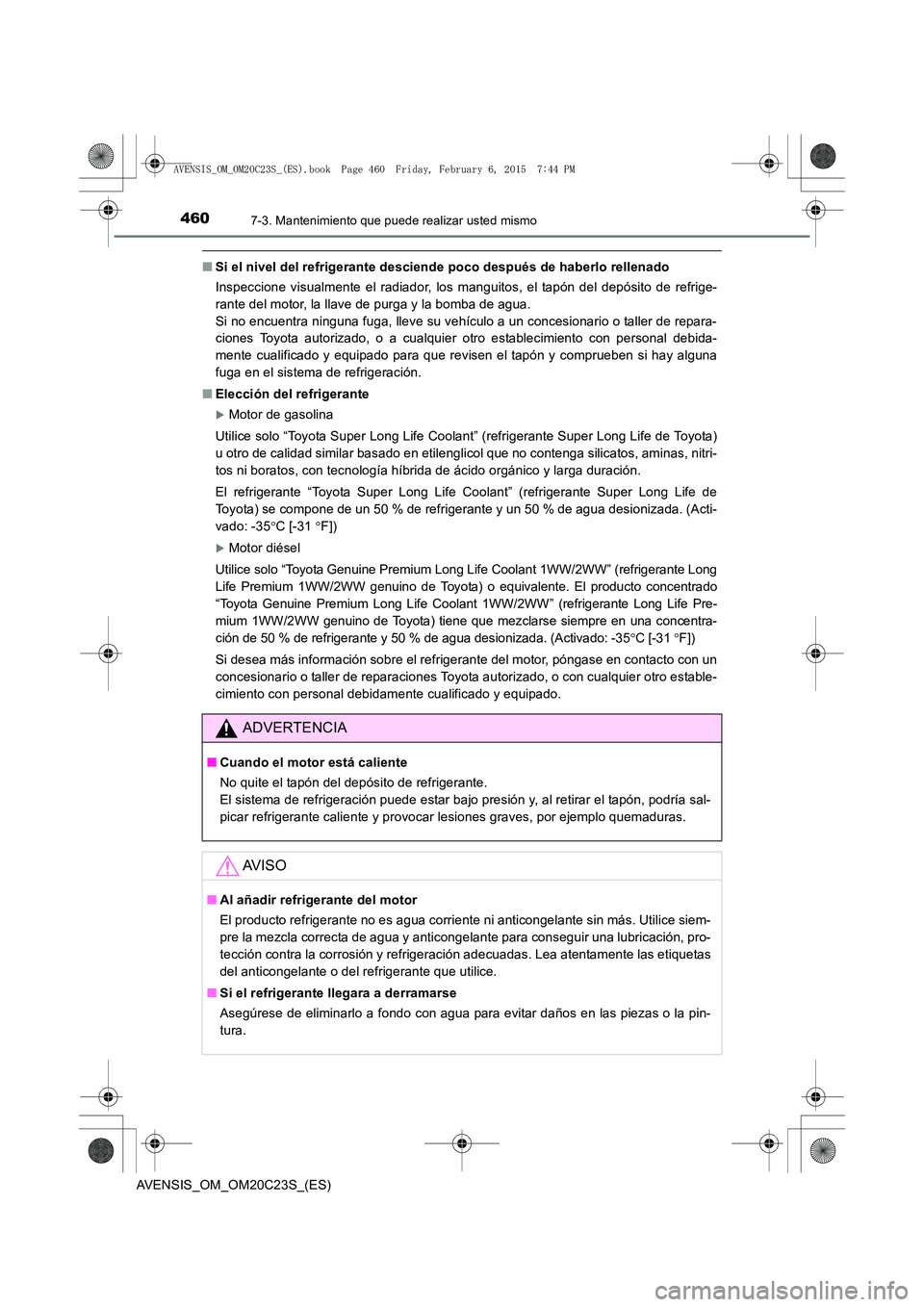

4607-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
■Si el nivel del refrigerante desciende poco después de haberlo rellenado
Inspeccione visualmente el radiador, los manguitos, el tapón del depósito de refrige-
rante del motor, la llave de purga y la bomba de agua.
Si no encuentra ninguna fuga, lleve su vehículo a un concesionario o taller de repara-
ciones Toyota autorizado, o a cualquier otro establecimiento con personal debida-
mente cualificado y equipado para que revisen el tapón y comprueben si hay alguna
fuga en el sistema de refrigeración.
■ Elección del refrigerante
XMotor de gasolina
Utilice solo “Toyota Super Long Life Coolant” (refrigerante Super Long Life de Toyota)
u otro de calidad similar basado en etilenglicol que no contenga silicatos, aminas, nitri-
tos ni boratos, con tecnología híbrida de ácido orgánico y larga duración.
El refrigerante “Toyota Super Long Life Coolant” (refrigerante Super Long Life de
Toyota) se compone de un 50 % de refrigerante y un 50 % de agua desionizada. (Acti-
vado: -35 °C [-31 °F])
XMotor diésel
Utilice solo “Toyota Genuine Premium Long Life Coolant 1WW/2WW” (refrigerante Long
Life Premium 1WW/2WW genuino de Toyota) o equivalente. El producto concentrado
“Toyota Genuine Premium Long Life Coolant 1WW/2WW” (refrigerante Long Life Pre-
mium 1WW/2WW genuino de Toyota) tiene que mezclarse siempre en una concentra-
ción de 50 % de refrigerante y 50 % de agua desionizada. (Activado: -35 °C [-31 °F])
Si desea más información sobre el refrigerante del motor, póngase en contacto con un
concesionario o taller de reparaciones Toyota autorizado, o con cualquier otro estable-
cimiento con personal debidamente cualificado y equipado.
ADVERTENCIA
■ Cuando el motor está caliente
No quite el tapón del depósito de refrigerante.
El sistema de refrigeración puede estar bajo presión y, al retirar el tapón, podría sal-
picar refrigerante caliente y provocar lesiones graves, por ejemplo quemaduras.
AV I S O
■Al añadir refrigerante del motor
El producto refrigerante no es agua corriente ni anticongelante sin más. Utilice siem-
pre la mezcla correcta de agua y anticongelante para conseguir una lubricación, pro-
tección contra la corrosión y refrigeración adecuadas. Lea atentamente las etiquetas
del anticongelante o del refrigerante que utilice.
■ Si el refrigerante llegara a derramarse
Asegúrese de eliminarlo a fondo con agua para evitar daños en las piezas o la pin-
tura.
AVENSIS_OM_OM20C23S_(ES).book Page 460 Friday, February 6, 20 15 7:44 PM

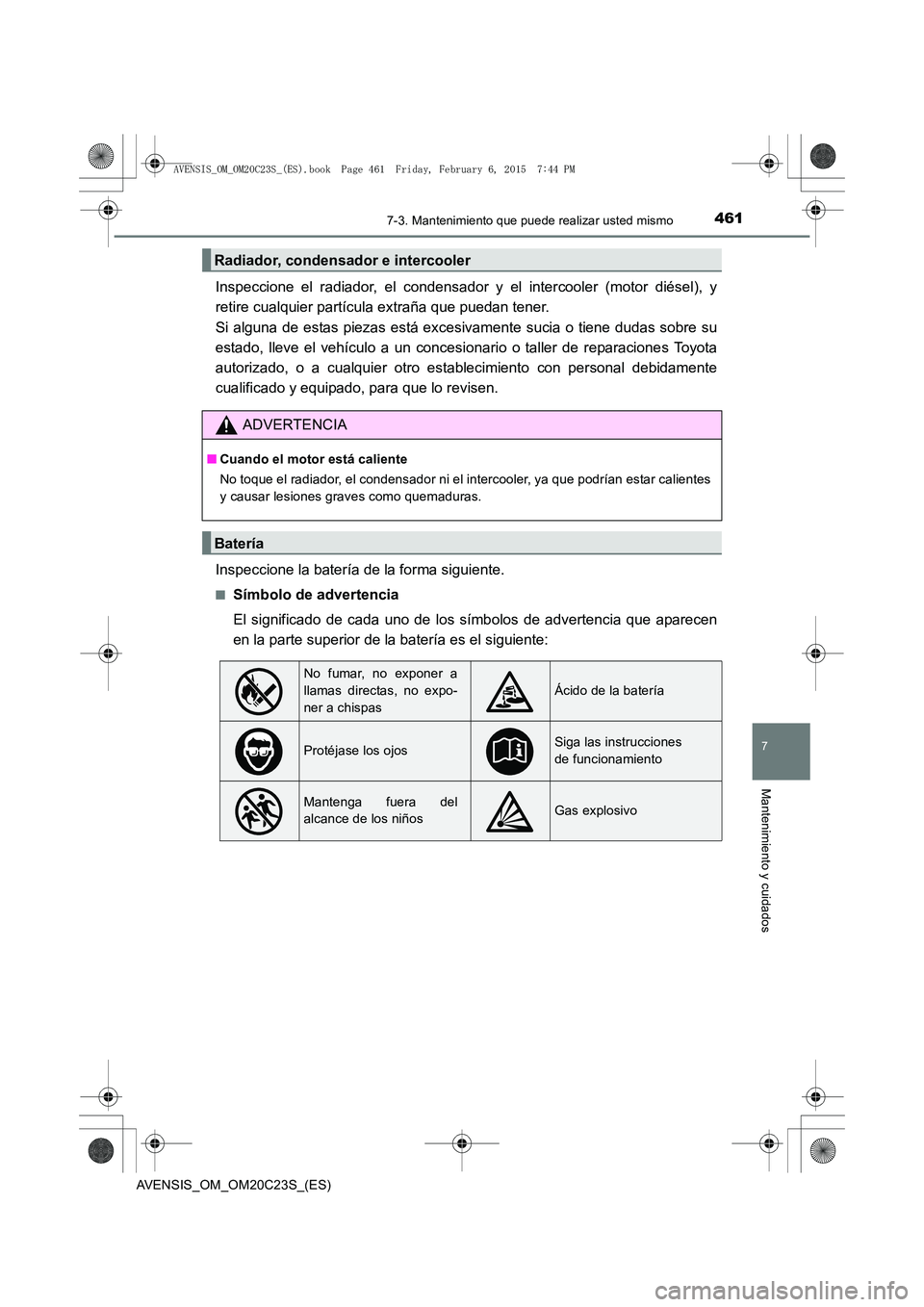

4617-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
Inspeccione el radiador, el condensador y el intercooler (motor diésel), y
retire cualquier partícula extraña que puedan tener.
Si alguna de estas piezas está excesivamente sucia o tiene dudas sobre su
estado, lleve el vehículo a un concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente
cualificado y equipado, para que lo revisen.
Inspeccione la batería de la forma siguiente.
■Símbolo de advertencia
El significado de cada uno de los símbolos de advertencia que aparecen
en la parte superior de la batería es el siguiente:
Radiador, condensador e intercooler
ADVERTENCIA
■ Cuando el motor está caliente
No toque el radiador, el condensador ni el intercooler, ya que podrían estar calientes
y causar lesiones graves como quemaduras.
Batería
No fumar, no exponer a
llamas directas, no expo-
ner a chispas
Ácido de la batería
Protéjase los ojosSiga las instrucciones
de funcionamiento
Mantenga fuera del
alcance de los niñosGas explosivo
AVENSIS_OM_OM20C23S_(ES).book Page 461 Friday, February 6, 20 15 7:44 PM

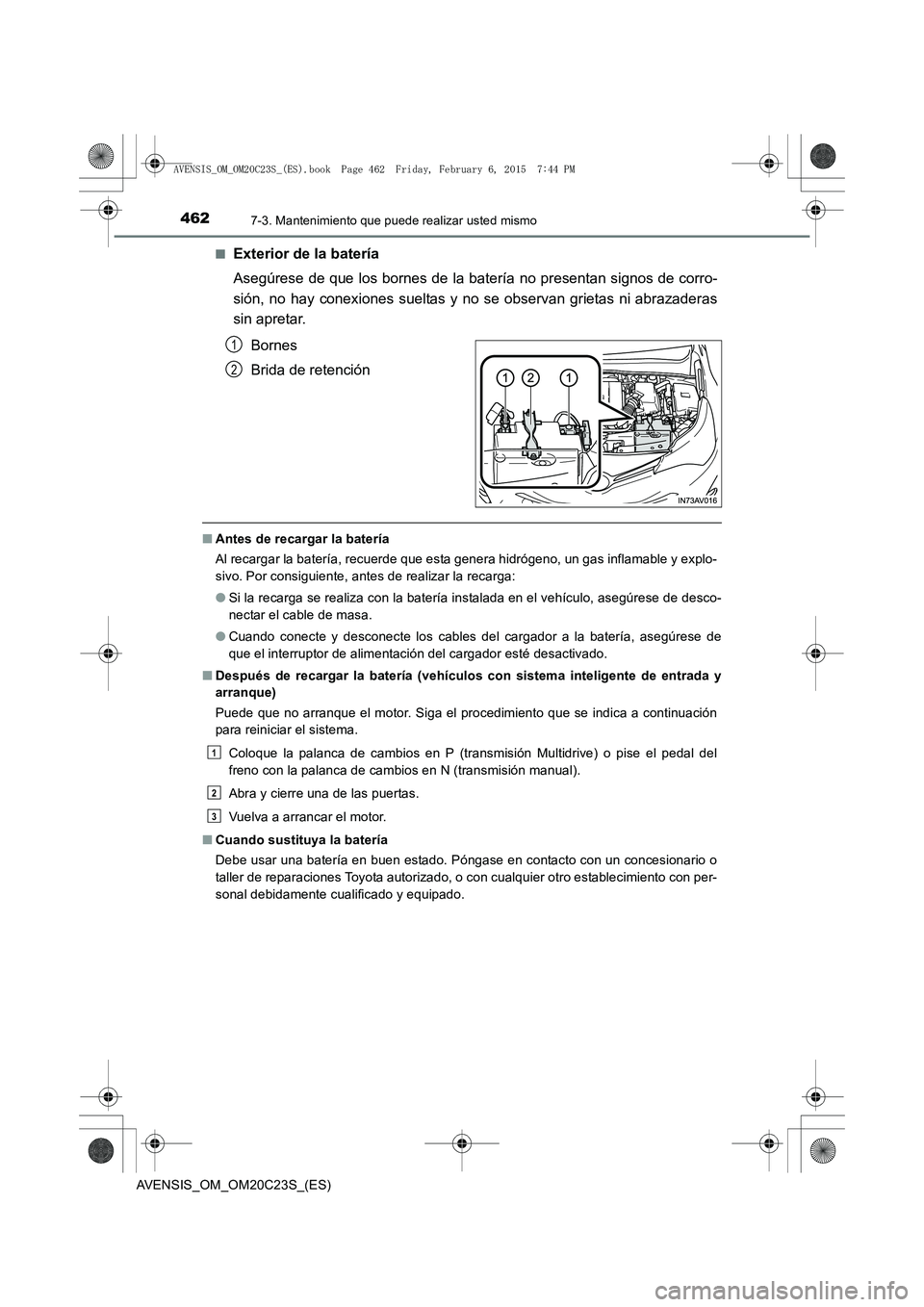

4627-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■
Exterior de la batería
Asegúrese de que los bornes de la batería no presentan signos de corro-
sión, no hay conexiones sueltas y no se observan grietas ni abrazaderas
sin apretar.
Bornes
Brida de retención
■Antes de recargar la batería
Al recargar la batería, recuerde que esta genera hidrógeno, un gas inflamable y explo-
sivo. Por consiguiente, antes de realizar la recarga:
●Si la recarga se realiza con la batería instalada en el vehículo, asegúrese de desco-
nectar el cable de masa.
● Cuando conecte y desconecte los cables del cargador a la batería, asegúrese de
que el interruptor de alimentación del cargador esté desactivado.
■ Después de recargar la batería (vehículos con sistema inteligente de entrada y
arranque)
Puede que no arranque el motor. Siga el procedimiento que se indica a continuación
para reiniciar el sistema.
Coloque la palanca de cambios en P (transmisión Multidrive) o pise el pedal del
freno con la palanca de cambios en N (transmisión manual).
Abra y cierre una de las puertas.
Vuelva a arrancar el motor.
■ Cuando sustituya la batería
Debe usar una batería en buen estado. Póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con per-
sonal debidamente cualificado y equipado.
1
2
1
2
3
AVENSIS_OM_OM20C23S_(ES).book Page 462 Friday, February 6, 20 15 7:44 PM

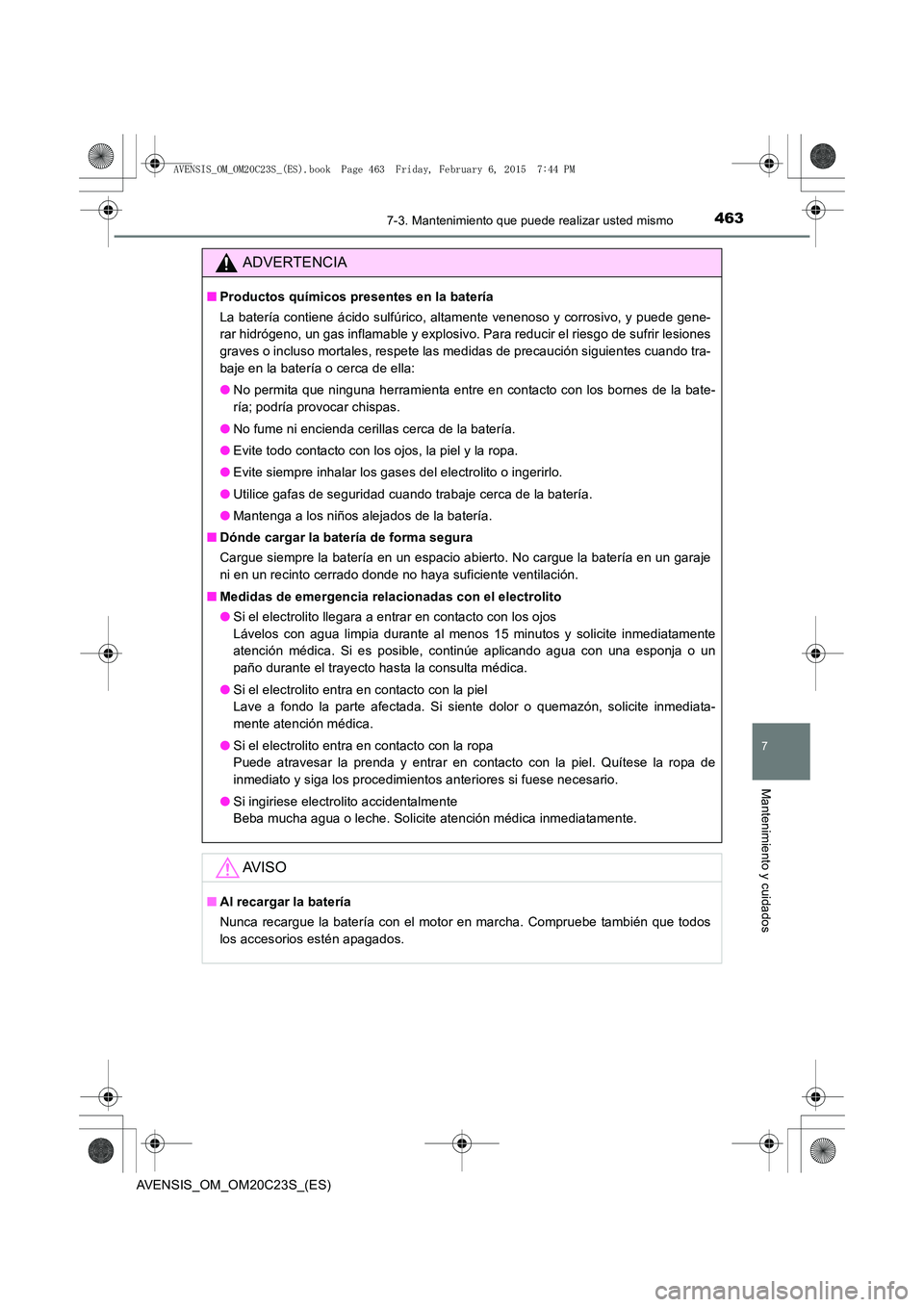

4637-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados
ADVERTENCIA
■Productos químicos presentes en la batería
La batería contiene ácido sulfúrico, altamente venenoso y corrosivo, y puede gene-
rar hidrógeno, un gas inflamable y explosivo. Para reducir el riesgo de sufrir lesiones
graves o incluso mortales, respete las medidas de precaución siguientes cuando tra-
baje en la batería o cerca de ella:
●No permita que ninguna herramienta entre en contacto con los bornes de la bate-
ría; podría provocar chispas.
● No fume ni encienda cerillas cerca de la batería.
● Evite todo contacto con los ojos, la piel y la ropa.
● Evite siempre inhalar los gases del electrolito o ingerirlo.
● Utilice gafas de seguridad cuando trabaje cerca de la batería.
● Mantenga a los niños alejados de la batería.
■ Dónde cargar la batería de forma segura
Cargue siempre la batería en un espacio abierto. No cargue la batería en un garaje
ni en un recinto cerrado donde no haya suficiente ventilación.
■ Medidas de emergencia relacionadas con el electrolito
●Si el electrolito llegara a entrar en contacto con los ojos
Lávelos con agua limpia durante al menos 15 minutos y solicite inmediatamente
atención médica. Si es posible, continúe aplicando agua con una esponja o un
paño durante el trayecto hasta la consulta médica.
● Si el electrolito entra en contacto con la piel
Lave a fondo la parte afectada. Si siente dolor o quemazón, solicite inmediata-
mente atención médica.
● Si el electrolito entra en contacto con la ropa
Puede atravesar la prenda y entrar en contacto con la piel. Quítese la ropa de
inmediato y siga los procedimientos anteriores si fuese necesario.
● Si ingiriese electrolito accidentalmente
Beba mucha agua o leche. Solicite atención médica inmediatamente.
AV I S O
■Al recargar la batería
Nunca recargue la batería con el motor en marcha. Compruebe también que todos
los accesorios estén apagados.
AVENSIS_OM_OM20C23S_(ES).book Page 463 Friday, February 6, 20 15 7:44 PM

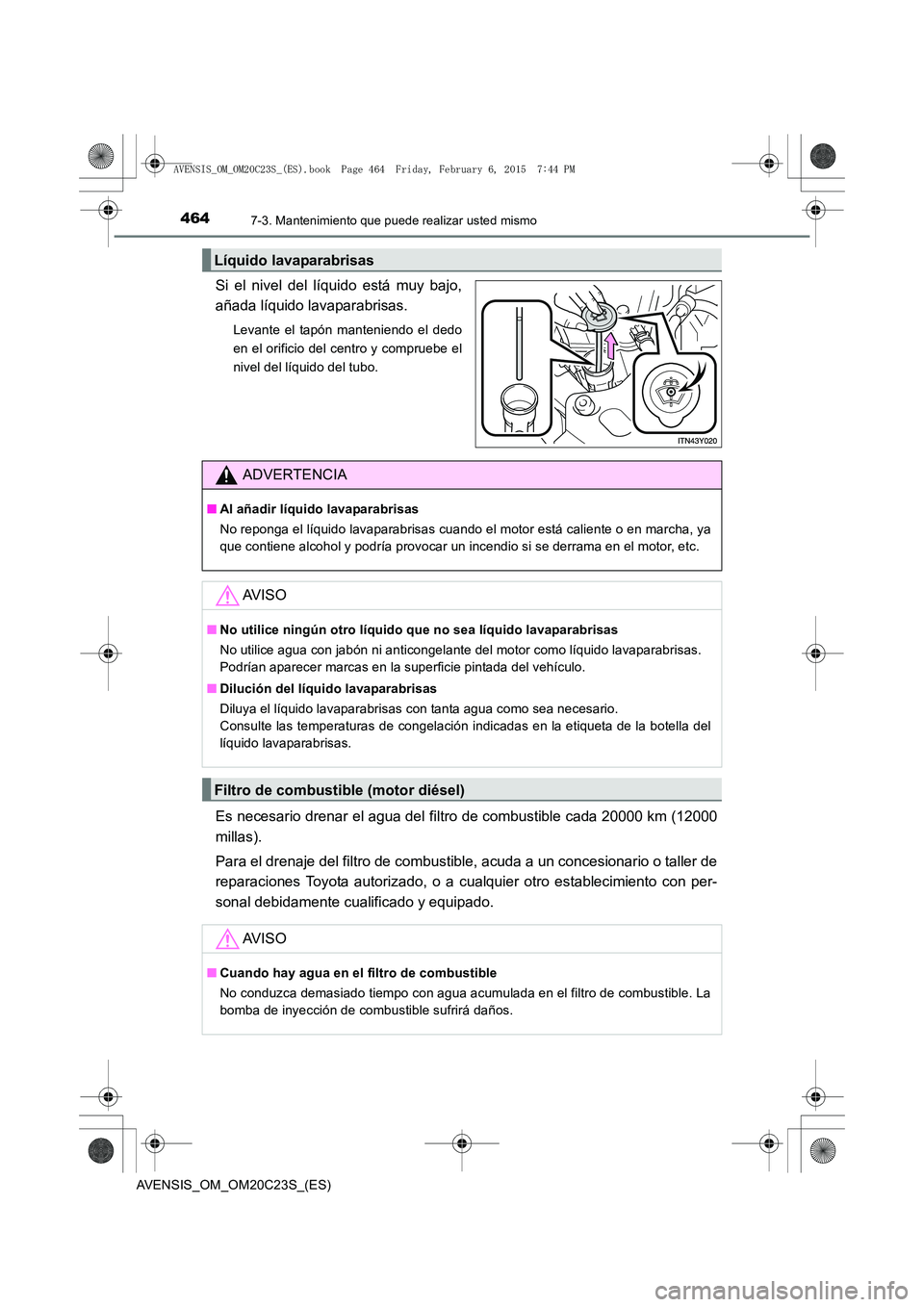

4647-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
Si el nivel del líquido está muy bajo,
añada líquido lavaparabrisas.
Levante el tapón manteniendo el dedo
en el orificio del centro y compruebe el
nivel del líquido del tubo.
Es necesario drenar el agua del filtro de combustible cada 20000 km (12000
millas).
Para el drenaje del filtro de combustible, acuda a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier otro establecimiento con per-
sonal debidamente cualificado y equipado.
Líquido lavaparabrisas
ADVERTENCIA
■Al añadir líquido lavaparabrisas
No reponga el líquido lavaparabrisas cuando el motor está caliente o en marcha, ya
que contiene alcohol y podría provocar un incendio si se derrama en el motor, etc.
AV I S O
■No utilice ningún otro líquido que no sea líquido lavaparabrisas
No utilice agua con jabón ni anticongelante del motor como líquido lavaparabrisas.
Podrían aparecer marcas en la superficie pintada del vehículo.
■ Dilución del líquido lavaparabrisas
Diluya el líquido lavaparabrisas con tanta agua como sea necesario.
Consulte las temperaturas de congelación indicadas en la etiqueta de la botella del
líquido lavaparabrisas.
Filtro de combustible (motor diésel)
AV I S O
■Cuando hay agua en el filtro de combustible
No conduzca demasiado tiempo con agua acumulada en el filtro de combustible. La
bomba de inyección de combustible sufrirá daños.
AVENSIS_OM_OM20C23S_(ES).book Page 464 Friday, February 6, 20 15 7:44 PM
