2016 TOYOTA AVENSIS Manuale de Empleo (in Spanish)

6099-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)
9
Especificaciones del vehículo
*1: Vehículos sin carga
*2: Neumáticos 205/60R16
*3: Neumáticos 215/55R17 y 225/45R18
*4: Vehículos con transmisión Multidrive
*5: Vehículos con transmisión manual

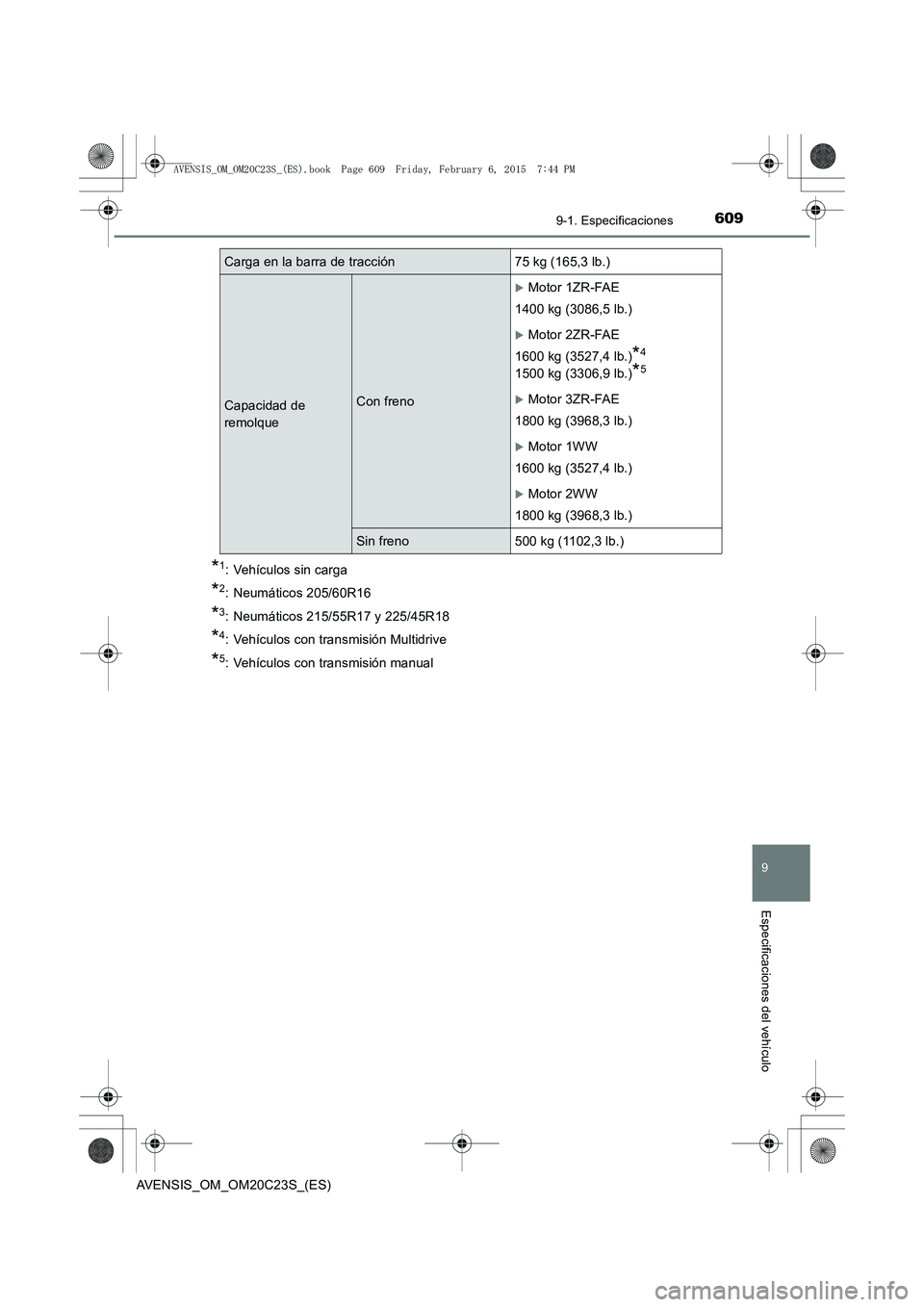

Carga en la barra de tracción 75 kg (165,3 lb.)
Capacidad de
remolqueCon freno
XMotor 1ZR-FAE
1400 kg (3086,5 lb.)
XMotor 2ZR-FAE
1600 kg (3527,4 lb.)
*4
1500 kg (3306,9 lb.)*5
XMotor 3ZR-FAE
1800 kg (3968,3 lb.)
XMotor 1WW
1600 kg (3527,4 lb.)
XMotor 2WW
1800 kg (3968,3 lb.)
Sin freno 500 kg (1102,3 lb.)
AVENSIS_OM_OM20C23S_(ES).book Page 609 Friday, February 6, 20 15 7:44 PM

6109-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)■

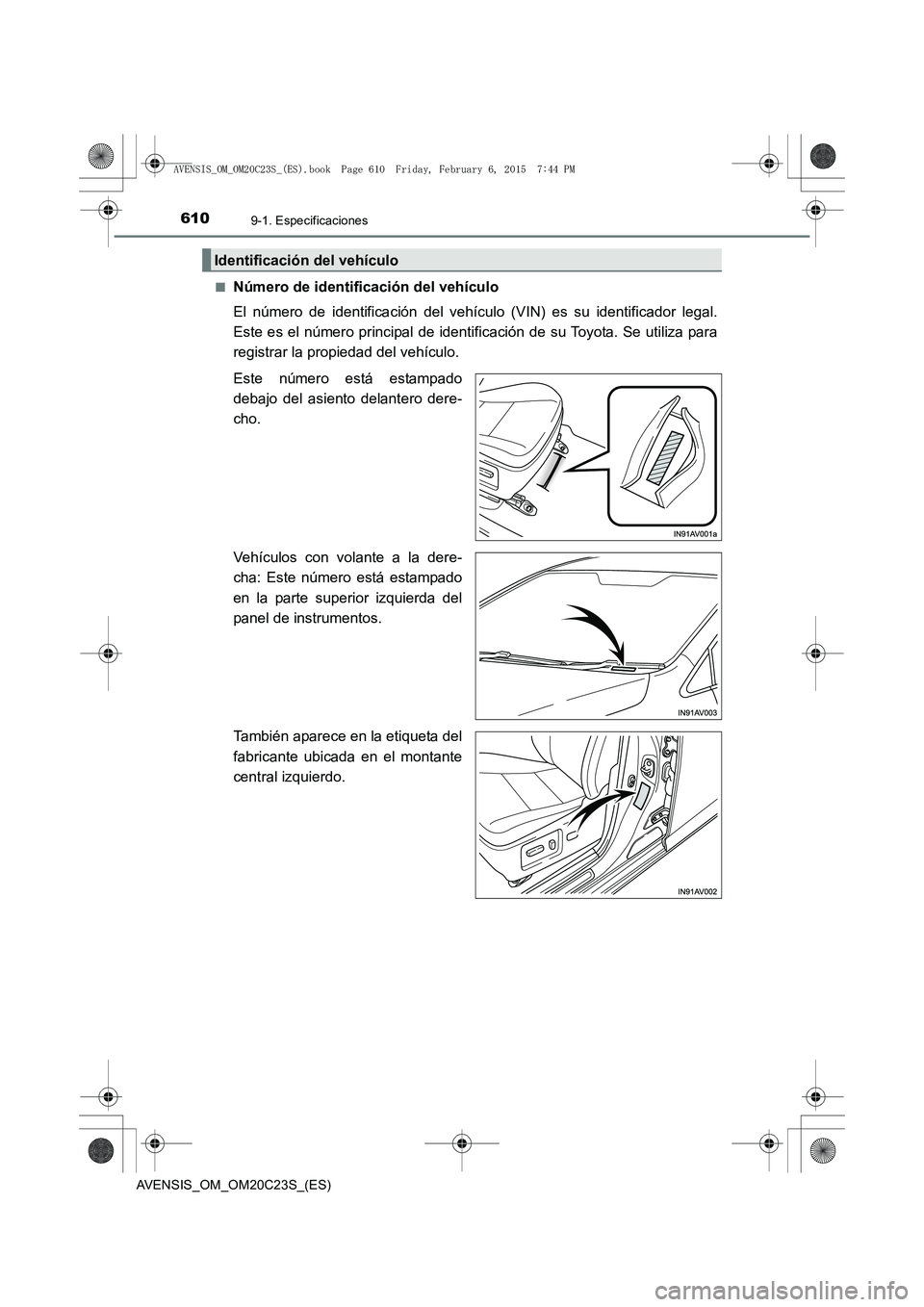

Número de identificación del vehículo
El número de identificación del vehículo (VIN) es su identificador legal.
Este es el número principal de identificación de su Toyota. Se utiliza para
registrar la propiedad del vehículo.
Este número está estampado
debajo del asiento delantero dere-
cho.
Vehículos con volante a la dere-
cha: Este número está estampado
en la parte superior izquierda del
panel de instrumentos.
También aparece en la etiqueta del
fabricante ubicada en el montante
central izquierdo.
Identificación del vehículo
AVENSIS_OM_OM20C23S_(ES).book Page 610 Friday, February 6, 20
15 7:44 PM

6119-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)
9
Especificaciones del vehículo

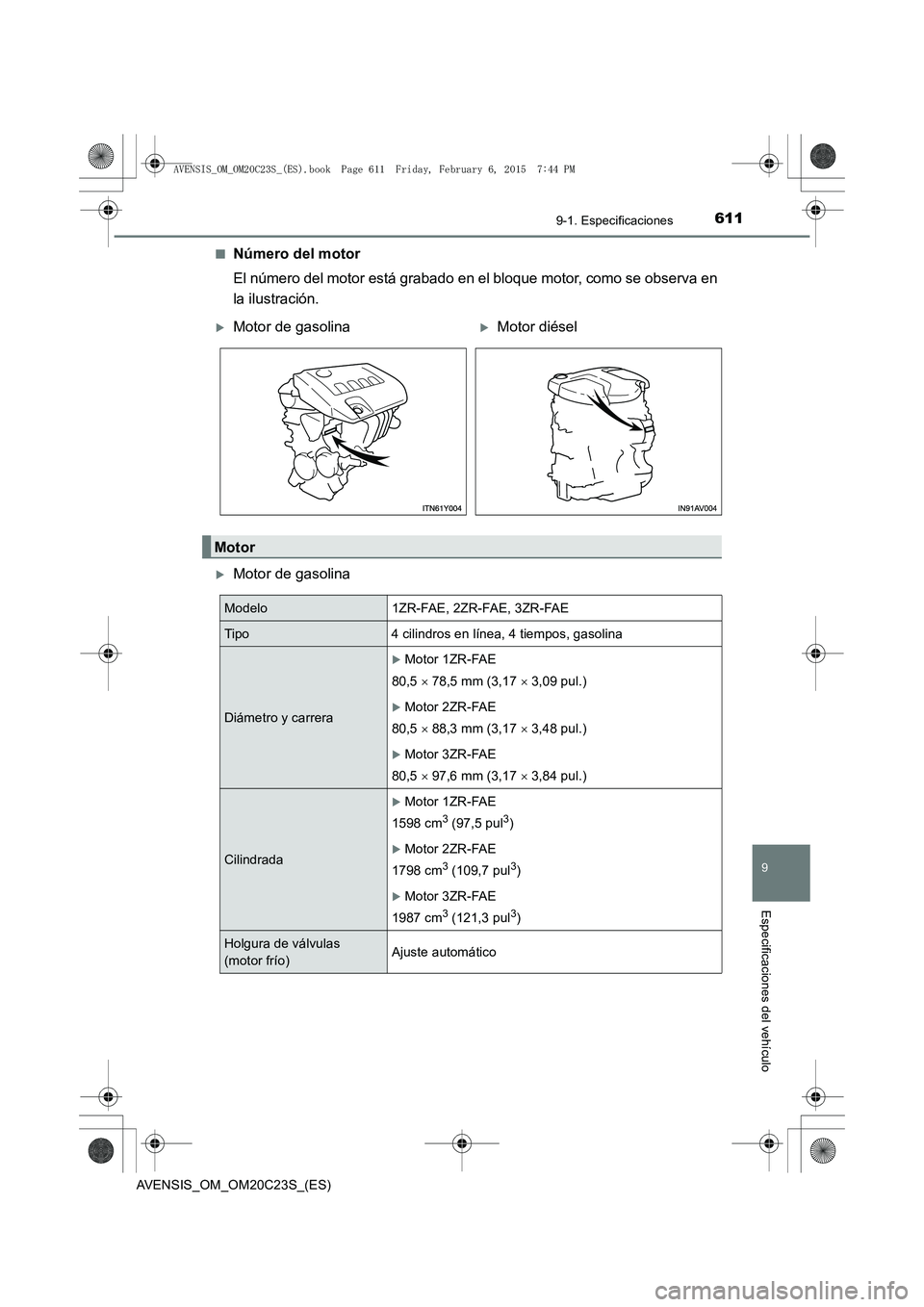

■Número del motor
El número del motor está grabado en el bloque motor, como se observa en
la ilustración.
XMotor de gasolina
XMotor de gasolinaXMotor diésel
Motor
Modelo 1ZR-FAE, 2ZR-FAE, 3ZR-FAE
Tipo 4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera
XMotor 1ZR-FAE
80,5 × 78,5 mm (3,17 × 3,09 pul.)
XMotor 2ZR-FAE
80,5 × 88,3 mm (3,17 × 3,48 pul.)
XMotor 3ZR-FAE
80,5 × 97,6 mm (3,17 × 3,84 pul.)
Cilindrada
XMotor 1ZR-FAE
1598 cm
3 (97,5 pul3)
XMotor 2ZR-FAE
1798 cm
3 (109,7 pul3)
XMotor 3ZR-FAE
1987 cm
3 (121,3 pul3)
Holgura de válvulas
(motor frío) Ajuste automático
AVENSIS_OM_OM20C23S_(ES).book Page 611 Friday, February 6, 20
15 7:44 PM

6129-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)

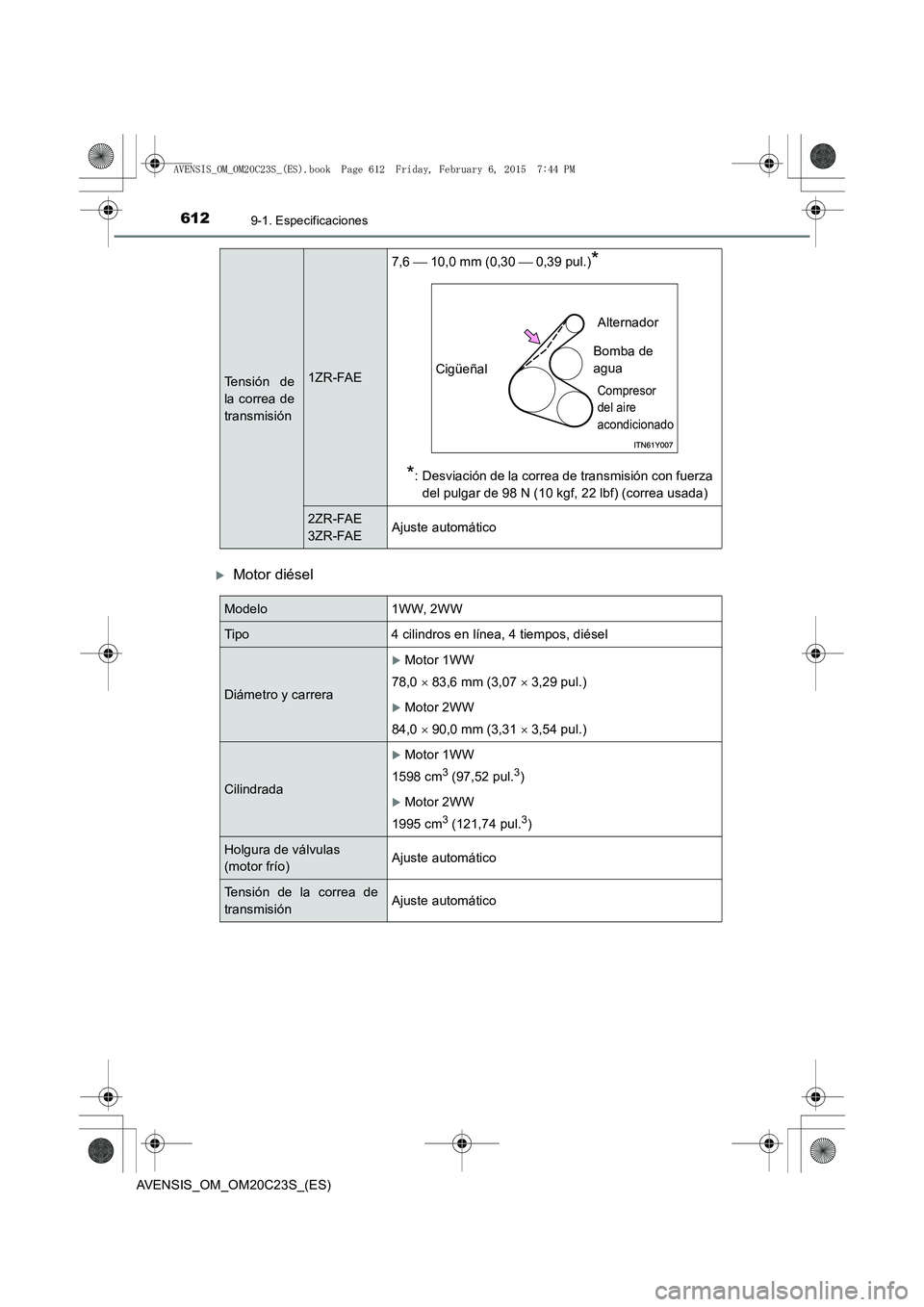

XMotor diésel
Tensión de
la correa de
transmisión1ZR-FAE7,6
 10,0 mm (0,30  0,39 pul.)
*
*
: Desviación de la correa de transmisión con fuerza del pulgar de 98 N (10 kgf, 22 lbf) (correa usada)
2ZR-FAE
3ZR-FAE Ajuste automático
Cigüeñal Alternador
Bomba de
agua
Compresor
del aire
acondicionado
Modelo 1WW, 2WW
Tipo 4 cilindros en línea, 4 tiempos, diésel
Diámetro y carrera
XMotor 1WW
78,0 × 83,6 mm (3,07 × 3,29 pul.)
XMotor 2WW
84,0 × 90,0 mm (3,31 × 3,54 pul.)
Cilindrada
XMotor 1WW
1598 cm
3 (97,52 pul.3)
XMotor 2WW
1995 cm
3 (121,74 pul.3)
Holgura de válvulas
(motor frío) Ajuste automático
Tensión de la correa de
transmisión
Ajuste automático
AVENSIS_OM_OM20C23S_(ES).book Page 612 Friday, February 6, 20
15 7:44 PM

6139-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)
9
Especificaciones del vehículo
XMotor de gasolina
XMotor diésel
XMotor de gasolina
*: La capacidad de aceite de motor solo sirve como referencia a la hora de cambiarlo.Caliente el motor y apáguelo; espere 5 minutos como mínimo y compruebe el nivel
de aceite con la varilla indicadora.
■
Elección del aceite de motor (excepto para Nueva Zelanda)
“Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Toyota recomienda el uso de “Toyota Genuine Motor
Oil” (aceite de motor genuino de Toyota) aprobado. También se pueden
utilizar otros aceites de motor de la misma calidad.

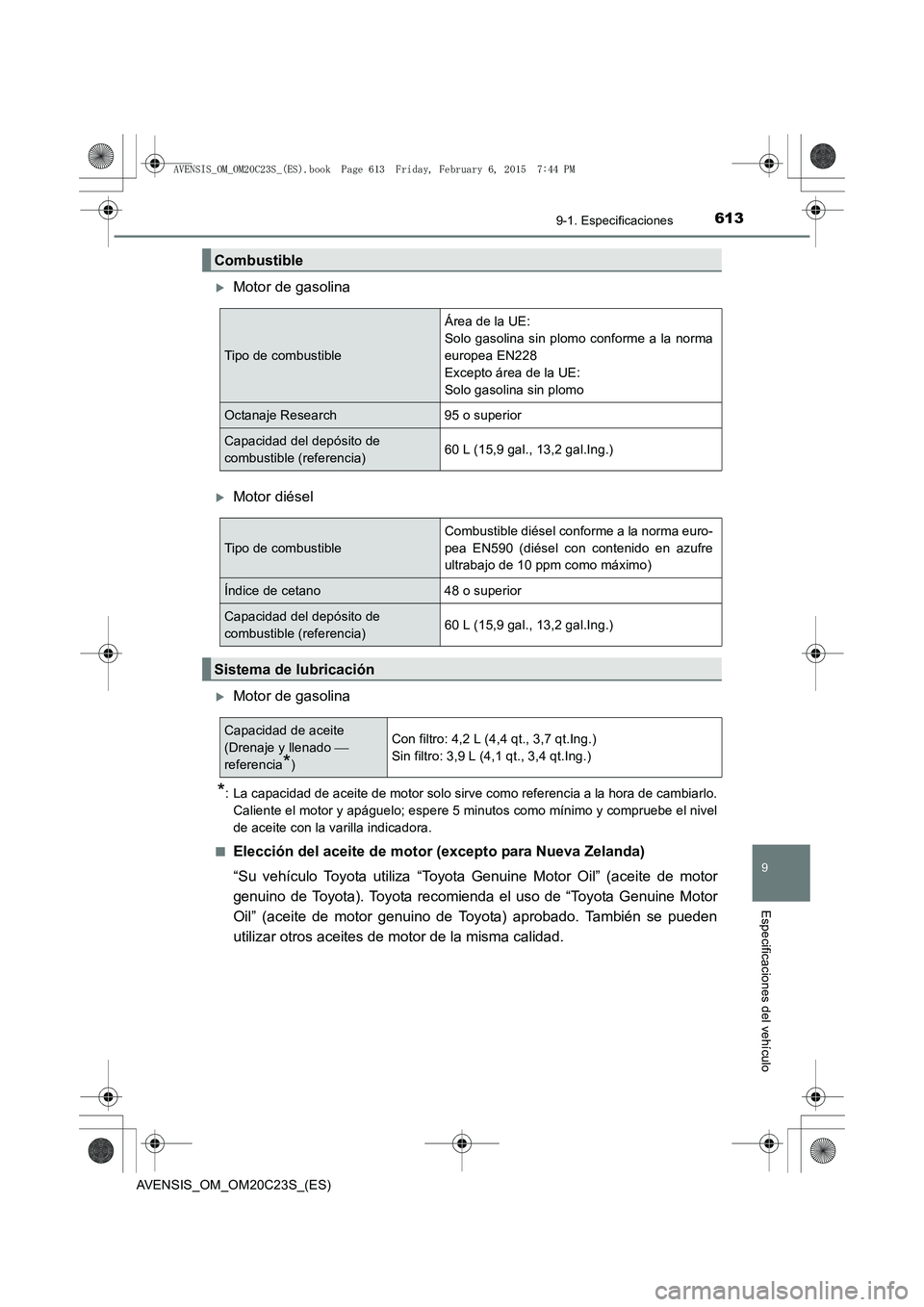

Combustible
Tipo de combustible Área de la UE:
Solo gasolina sin plomo conforme a la norma
europea EN228
Excepto área de la UE:
Solo gasolina sin plomo
Octanaje Research 95 o superior
Capacidad del depósito de
combustible (referencia)
60 L (15,9 gal., 13,2 gal.Ing.)
Tipo de combustibleCombustible diésel conforme a la norma euro-
pea EN590 (diésel con contenido en azufre
ultrabajo de 10 ppm como máximo)
Índice de cetano 48 o superior
Capacidad del depósito de
combustible (referencia)
60 L (15,9 gal., 13,2 gal.Ing.)
Sistema de lubricación
Capacidad de aceite
(Drenaje y llenado

referencia
*) Con filtro: 4,2 L (4,4 qt., 3,7 qt.Ing.)
Sin filtro: 3,9 L (4,1 qt., 3,4 qt.Ing.)
AVENSIS_OM_OM20C23S_(ES).book Page 613 Friday, February 6, 20
15 7:44 PM

6149-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)

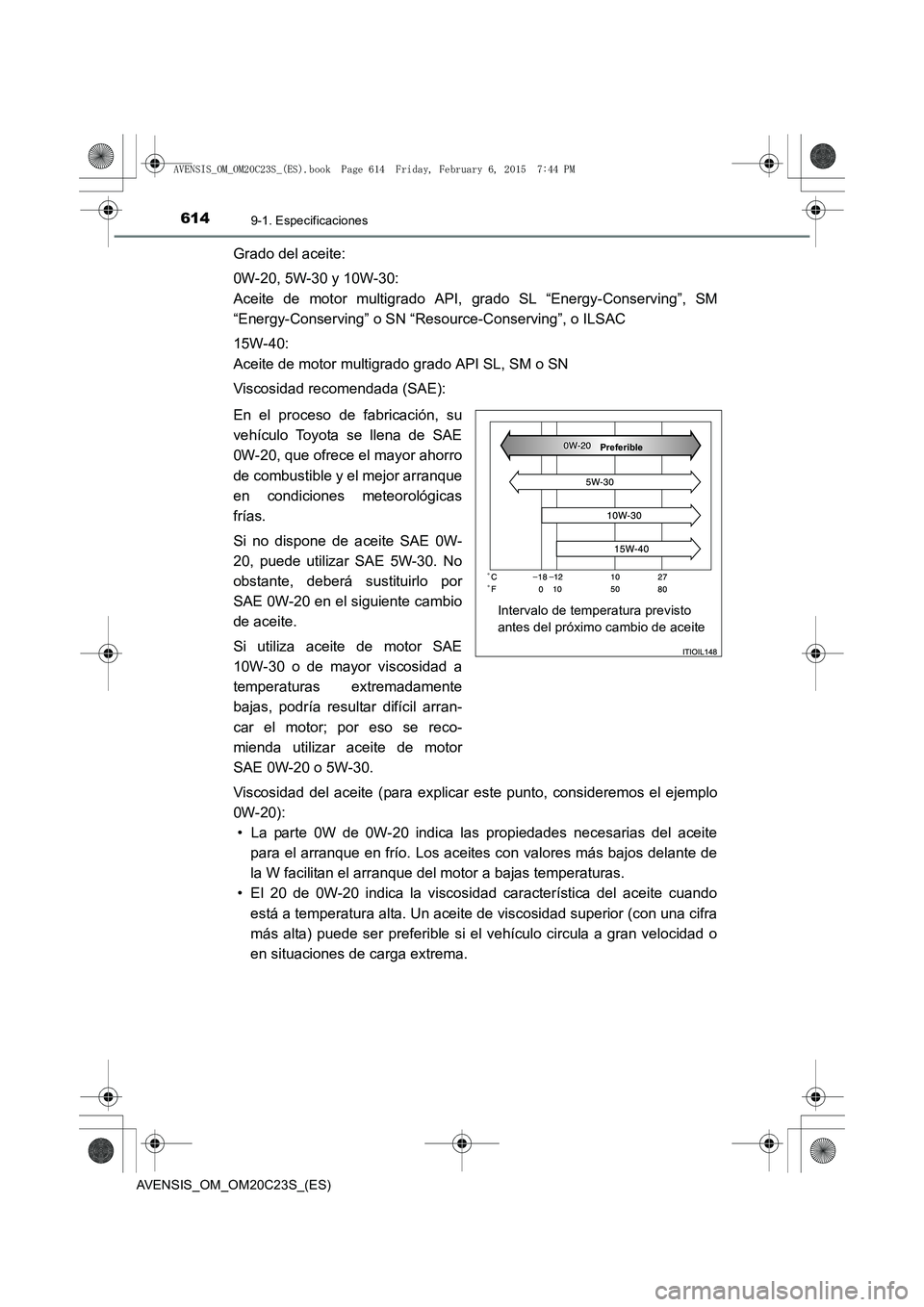

Grado del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado API, grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “R esource-Conserving”, o ILSAC
15W-40:
Aceite de motor multigrado grado API SL, SM o SN
Viscosidad recomendada (SAE):
En el proceso de fabricación, su
vehículo Toyota se llena de SAE
0W-20, que ofrece el mayor ahorro
de combustible y el mejor arranque
en condiciones meteorológicas
frías.
Si no dispone de aceite SAE 0W-
20, puede utilizar SAE 5W-30. No
obstante, deberá sustituirlo por
SAE 0W-20 en el siguiente cambio
de aceite.
Si utiliza aceite de motor SAE
10W-30 o de mayor viscosidad a
temperaturas extremadamente
bajas, podría resultar difícil arran-
car el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 0W-20 o 5W-30.
Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-20): • La parte 0W de 0W-20 indica las propiedades necesarias del aceite
para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
• El 20 de 0W-20 indica la viscosidad característica del aceite cuando
está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Intervalo de temperatura previsto
antes del próximo cambio de aceite
Preferible
AVENSIS_OM_OM20C23S_(ES).book Page 614 Friday, February 6, 20 15 7:44 PM

6159-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)
9
Especificaciones del vehículo

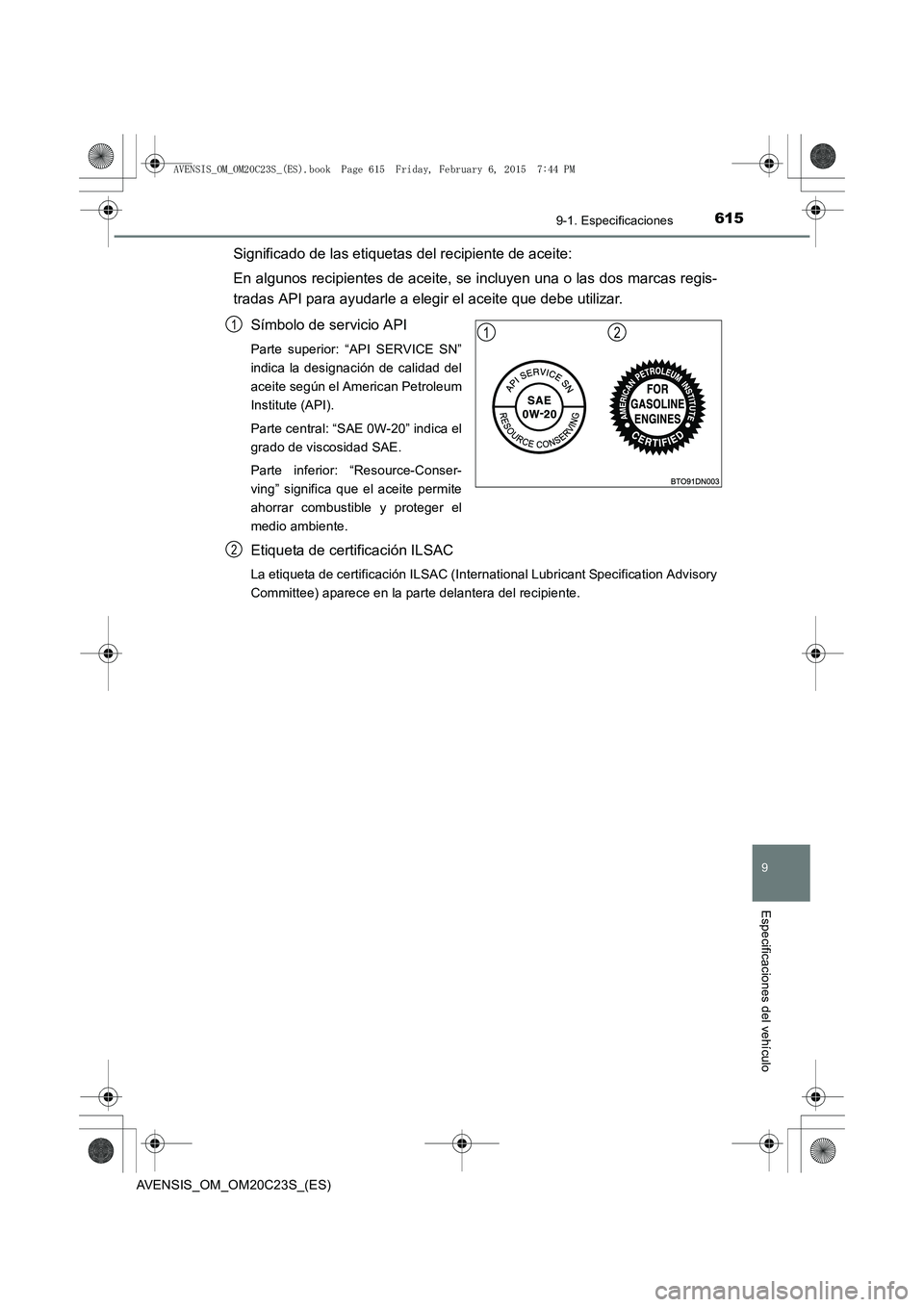

Significado de las etiquetas del recipiente de aceite:
En algunos recipientes de aceite, se incluyen una o las dos marcas regis-
tradas API para ayudarle a elegir el aceite que debe utilizar.
Símbolo de servicio API
Parte superior: “API SERVICE SN”
indica la designación de calidad del
aceite según el American Petroleum
Institute (API).
Parte central: “SAE 0W-20” indica el
grado de viscosidad SAE.
Parte inferior: “Resource-Conser-
ving” significa que el aceite permite
ahorrar combustible y proteger el
medio ambiente.
Etiqueta de certificación ILSAC
La etiqueta de certificación ILSAC (International Lubricant Specification Advisory
Committee) aparece en la parte delantera del recipiente.
121
2
AVENSIS_OM_OM20C23S_(ES).book Page 615 Friday, February 6, 20 15 7:44 PM

6169-1. Especificaciones
AVENSIS_OM_OM20C23S_(ES)■

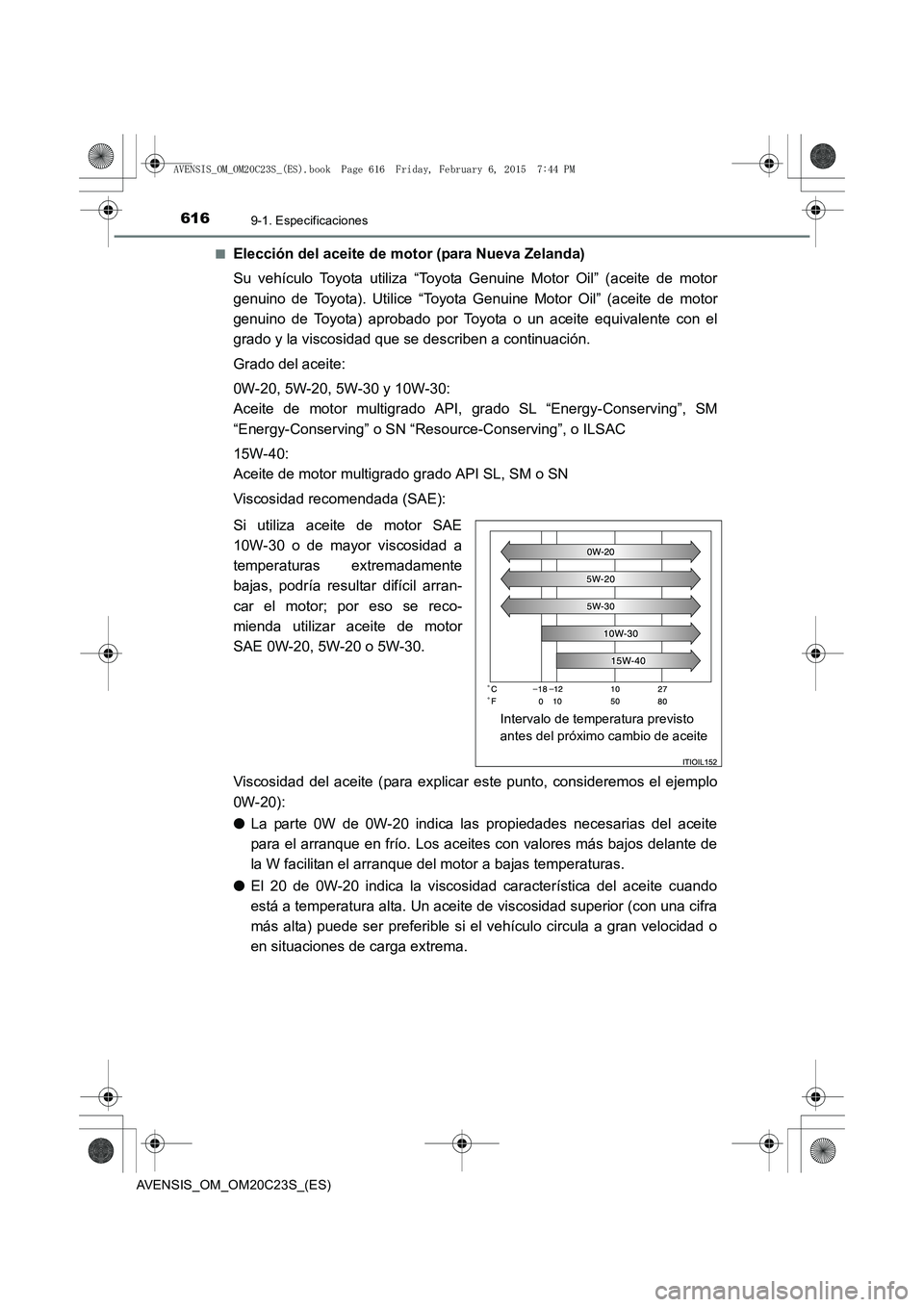

Elección del aceite de motor (para Nueva Zelanda)
Su vehículo Toyota utiliza “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota). Utilice “Toyota Genuine Motor Oil” (aceite de motor
genuino de Toyota) aprobado por Toyota o un aceite equivalente con el
grado y la viscosidad que se describen a continuación.
Grado del aceite:
0W-20, 5W-20, 5W-30 y 10W-30:
Aceite de motor multigrado API,
grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “R esource-Conserving”, o ILSAC
15W-40:
Aceite de motor multigrado grado API SL, SM o SN
Viscosidad recomendada (SAE):
Si utiliza aceite de motor SAE
10W-30 o de mayor viscosidad a
temperaturas extremadamente
bajas, podría resultar difícil arran-
car el motor; por eso se reco-
mienda utilizar aceite de motor
SAE 0W-20, 5W-20 o 5W-30.
Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-20):
● La parte 0W de 0W-20 indica las propiedades necesarias del aceite
para el arranque en frío. Los aceites con valores más bajos delante de
la W facilitan el arranque del motor a bajas temperaturas.
● El 20 de 0W-20 indica la viscosidad característica del aceite cuando
está a temperatura alta. Un aceite de viscosidad superior (con una cifra
más alta) puede ser preferible si el vehículo circula a gran velocidad o
en situaciones de carga extrema.
Intervalo de temperatura previsto
antes del próximo cambio de aceite
AVENSIS_OM_OM20C23S_(ES).book Page 616 Friday, February 6, 20 15 7:44 PM
