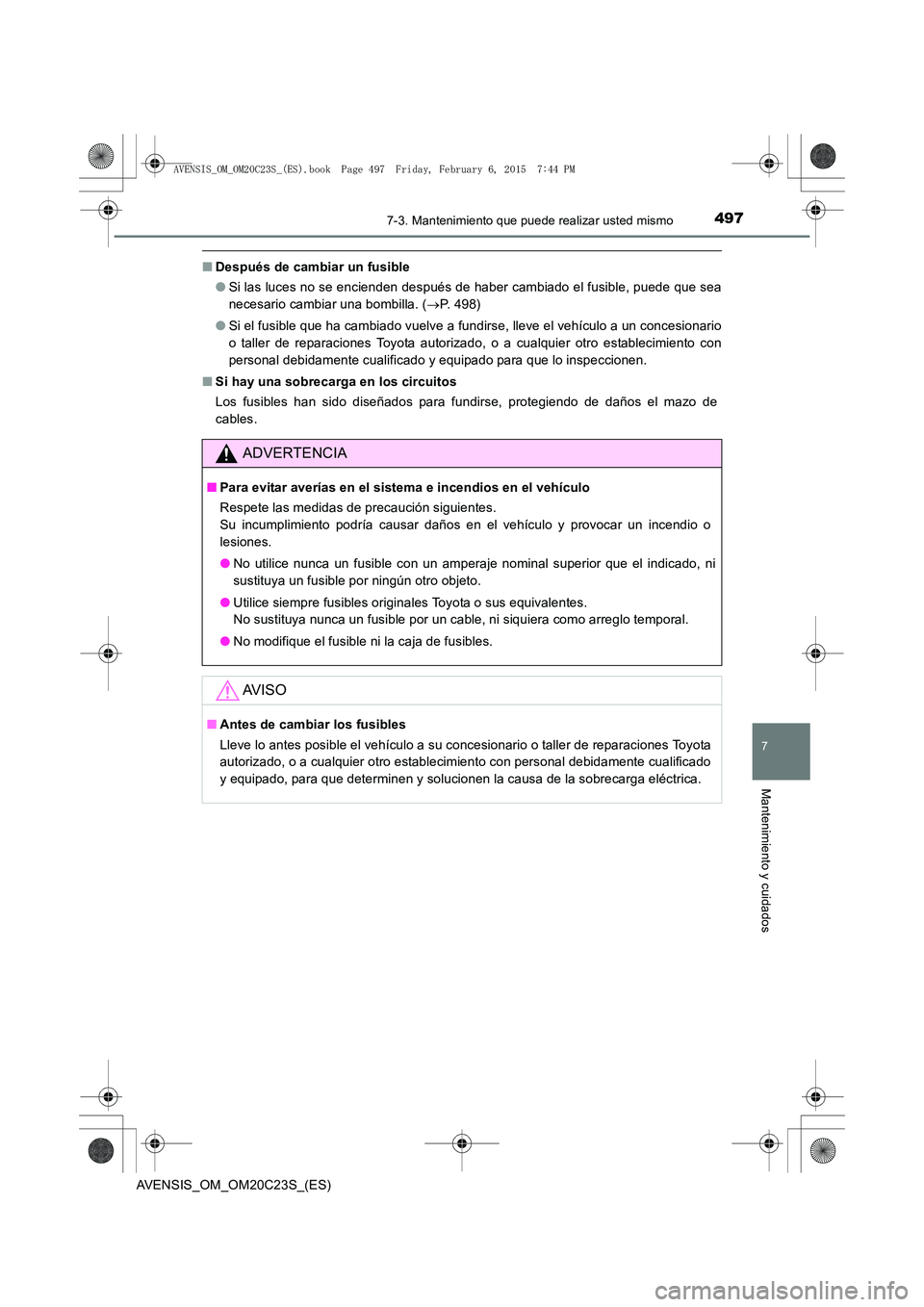

■Después de cambiar un fusible
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea
necesario cambiar una bombilla. ( →P. 498)
● Si el fusible que ha cambiado vuelve a fundirse, lleve el vehículo a un concesionario
o taller de reparaciones Toyota autorizado, o a cualquier otro establecimiento con
personal debidamente cualificado y equipado para que lo inspeccionen.
■ Si hay una sobrecarga en los circuitos
Los fusibles han sido diseñados para fundirse, protegiendo de daños el mazo de
cables.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Respete las medidas de precaución siguientes.
Su incumplimiento podría causar daños en el vehículo y provocar un incendio o
lesiones.
●No utilice nunca un fusible con un amperaje nominal superior que el indicado, ni
sustituya un fusible por ningún otro objeto.
● Utilice siempre fusibles originales Toyota o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
● No modifique el fusible ni la caja de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve lo antes posible el vehículo a su concesionario o taller de reparaciones Toyota
autorizado, o a cualquier otro establecimiento con personal debidamente cualificado
y equipado, para que determinen y solucionen la causa de la sobrecarga eléctrica.
AVENSIS_OM_OM20C23S_(ES).book Page 497 Friday, February 6, 20 15 7:44 PM

4987-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)

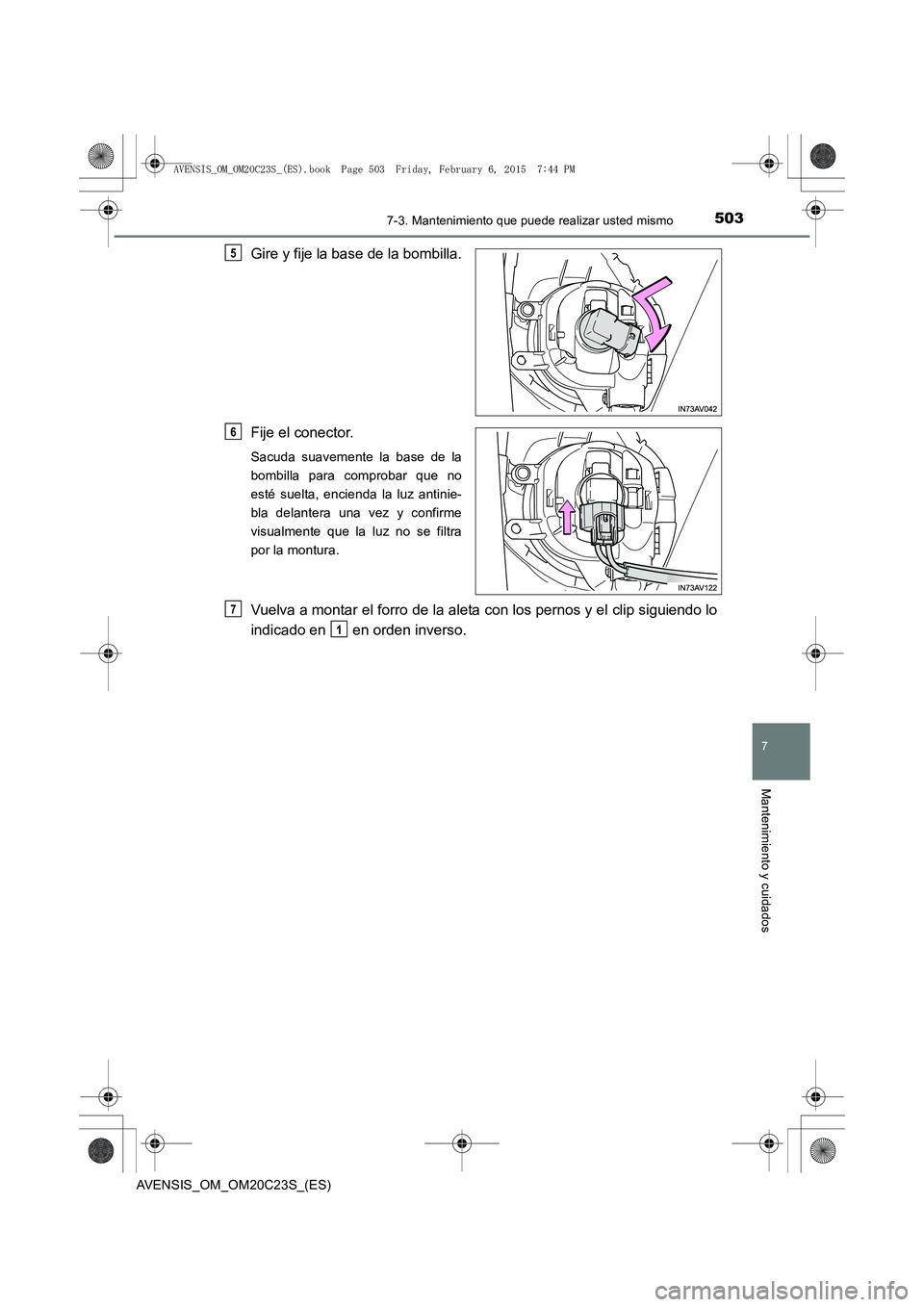

Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. (→P. 627)
→ P. 453
■Parte delantera
Puede cambiar las siguientes bombillas usted mismo. El nivel de difi-
cultad del cambio depende de la bombilla. Como existe el peligro de
que ciertos componentes resulten dañados, se recomienda que los
cambios los realice un concesionario o taller de reparaciones Toyota
autorizado, o cualquier otro establecimiento con personal debidamente
cualificado y equipado.
Preparativos para el cambio de una bombilla
Extracción de la cubierta del compartimiento del motor
Ubicación de las bombillas
Faros (faros halógenos)
Luz antiniebla delantera (si el vehí-
culo dispone de ello)
Luz antiniebla/de curva (si el vehí-
culo dispone de ello) Intermitente delantero
Intermitente lateral1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 498 Friday, February 6, 20
15 7:44 PM

4997-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados

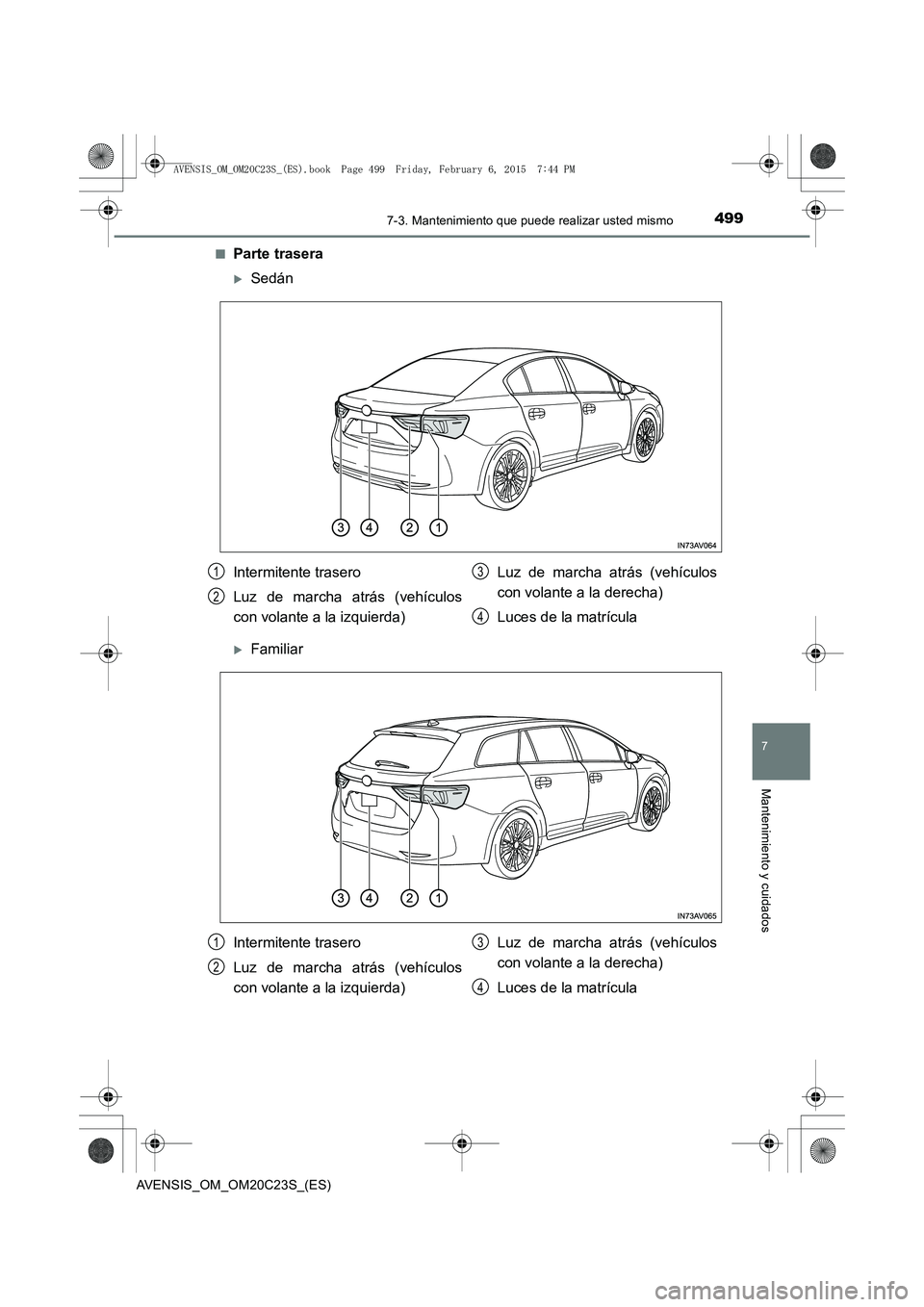

■Parte trasera
XSedán
XFamiliar
Intermitente trasero
Luz de marcha atrás (vehículos
con volante a la izquierda)Luz de marcha atrás (vehículos
con volante a la derecha)
Luces de la matrícula1
2
3
4
Intermitente trasero
Luz de marcha atrás (vehículos
con volante a la izquierda)Luz de marcha atrás (vehículos
con volante a la derecha)
Luces de la matrícula1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 499 Friday, February 6, 20
15 7:44 PM

5007-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■

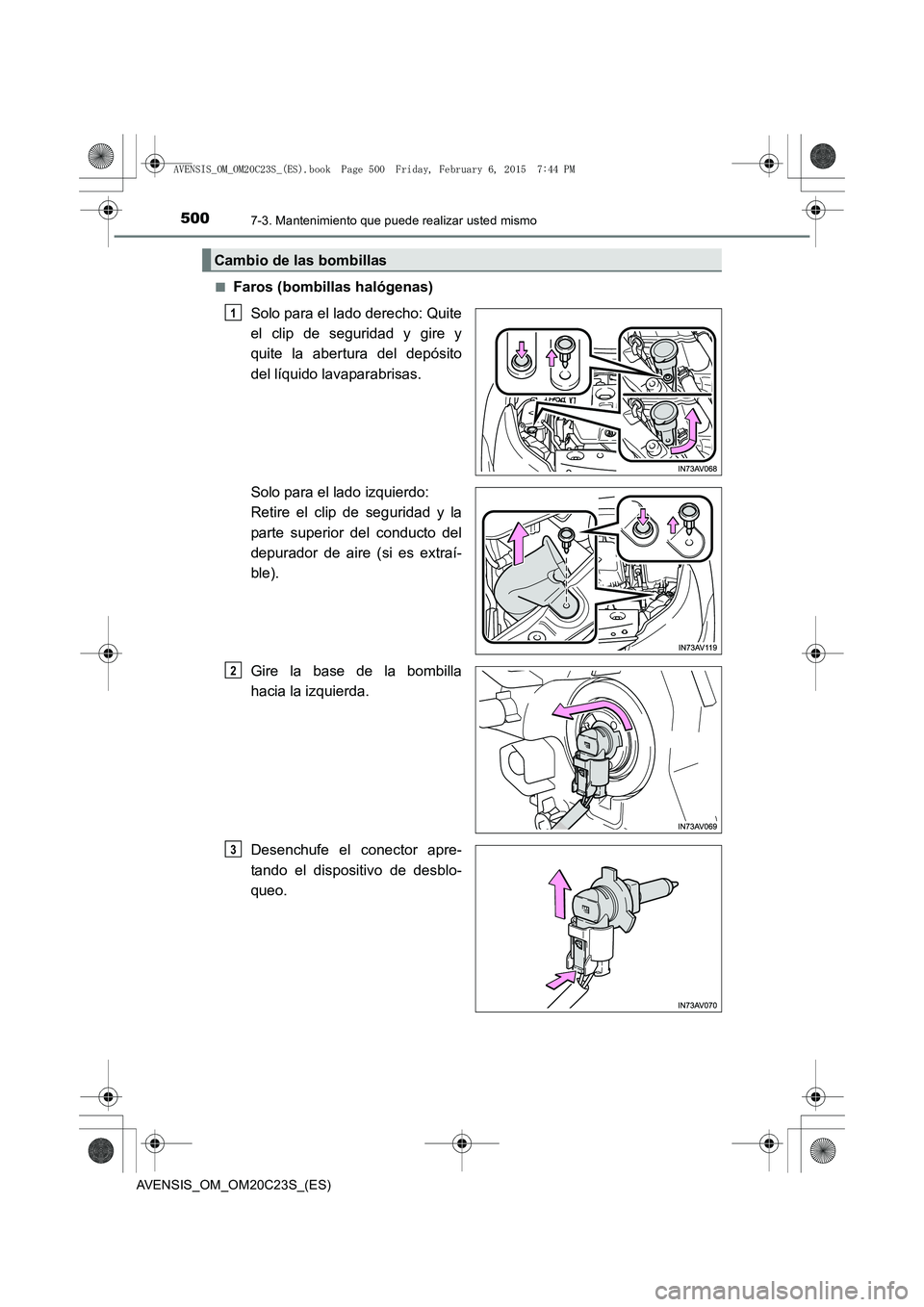

Faros (bombillas halógenas)
Solo para el lado derecho: Quite
el clip de seguridad y gire y
quite la abertura del depósito
del líquido lavaparabrisas.
Solo para el lado izquierdo:
Retire el clip de seguridad y la
parte superior del conducto del
depurador de aire (si es extraí-
ble).
Gire la base de la bombilla
hacia la izquierda.
Desenchufe el conector apre-
tando el dispositivo de desblo-
queo.
Cambio de las bombillas
1
2
3
AVENSIS_OM_OM20C23S_(ES).book Page 500 Friday, February 6, 20 15 7:44 PM

5017-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados

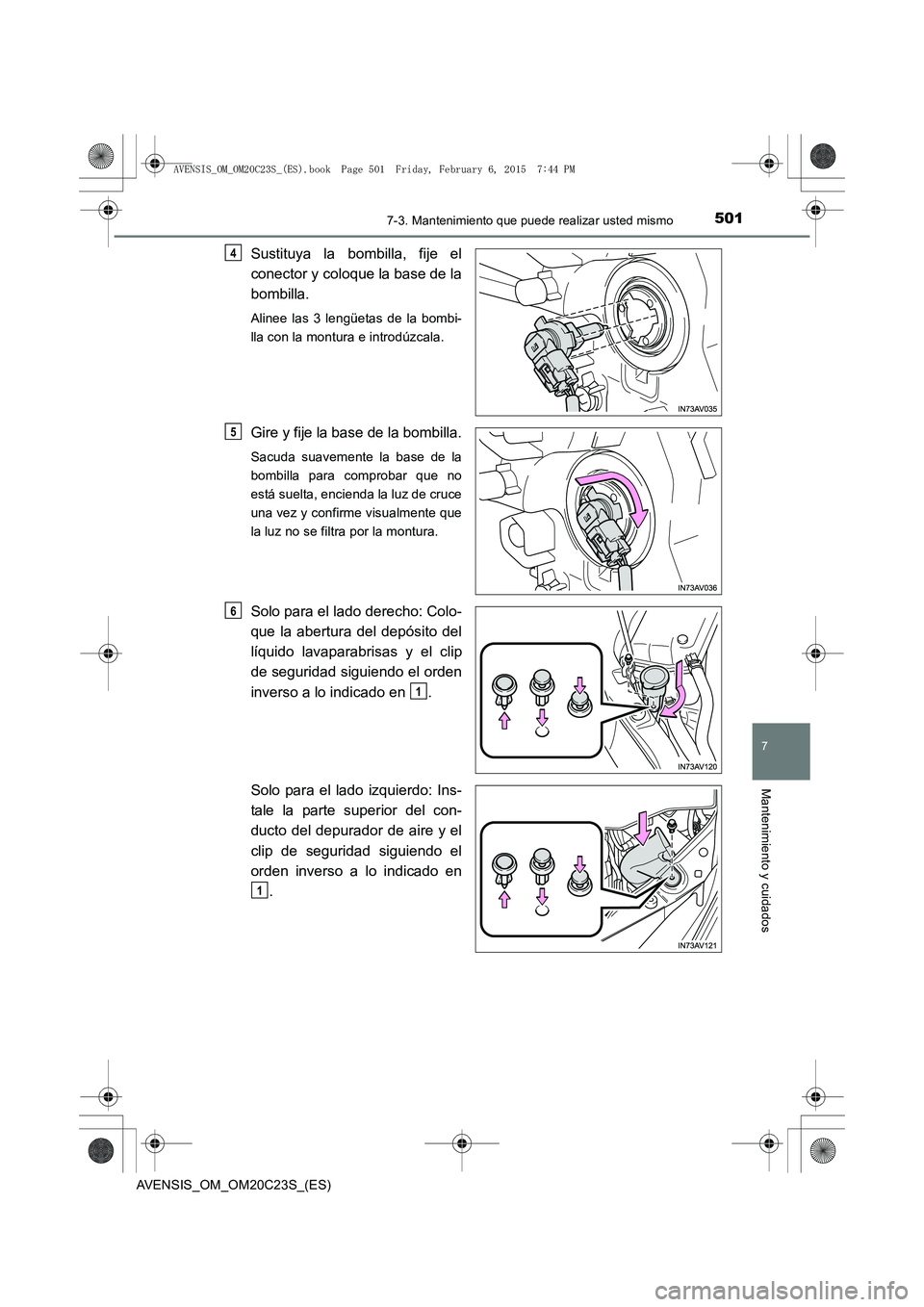

Sustituya la bombilla, fije el
conector y coloque la base de la
bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
Gire y fije la base de la bombilla.
Sacuda suavemente la base de la
bombilla para comprobar que no
está suelta, encienda la luz de cruce
una vez y confirme visualmente que
la luz no se filtra por la montura.
Solo para el lado derecho: Colo-
que la abertura del depósito del
líquido lavaparabrisas y el clip
de seguridad siguiendo el orden
inverso a lo indicado en .
Solo para el lado izquierdo: Ins-
tale la parte superior del con-
ducto del depurador de aire y el
clip de seguridad siguiendo el
orden inverso a lo indicado en.
4
5
6
1
1
AVENSIS_OM_OM20C23S_(ES).book Page 501 Friday, February 6, 20 15 7:44 PM

5027-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■

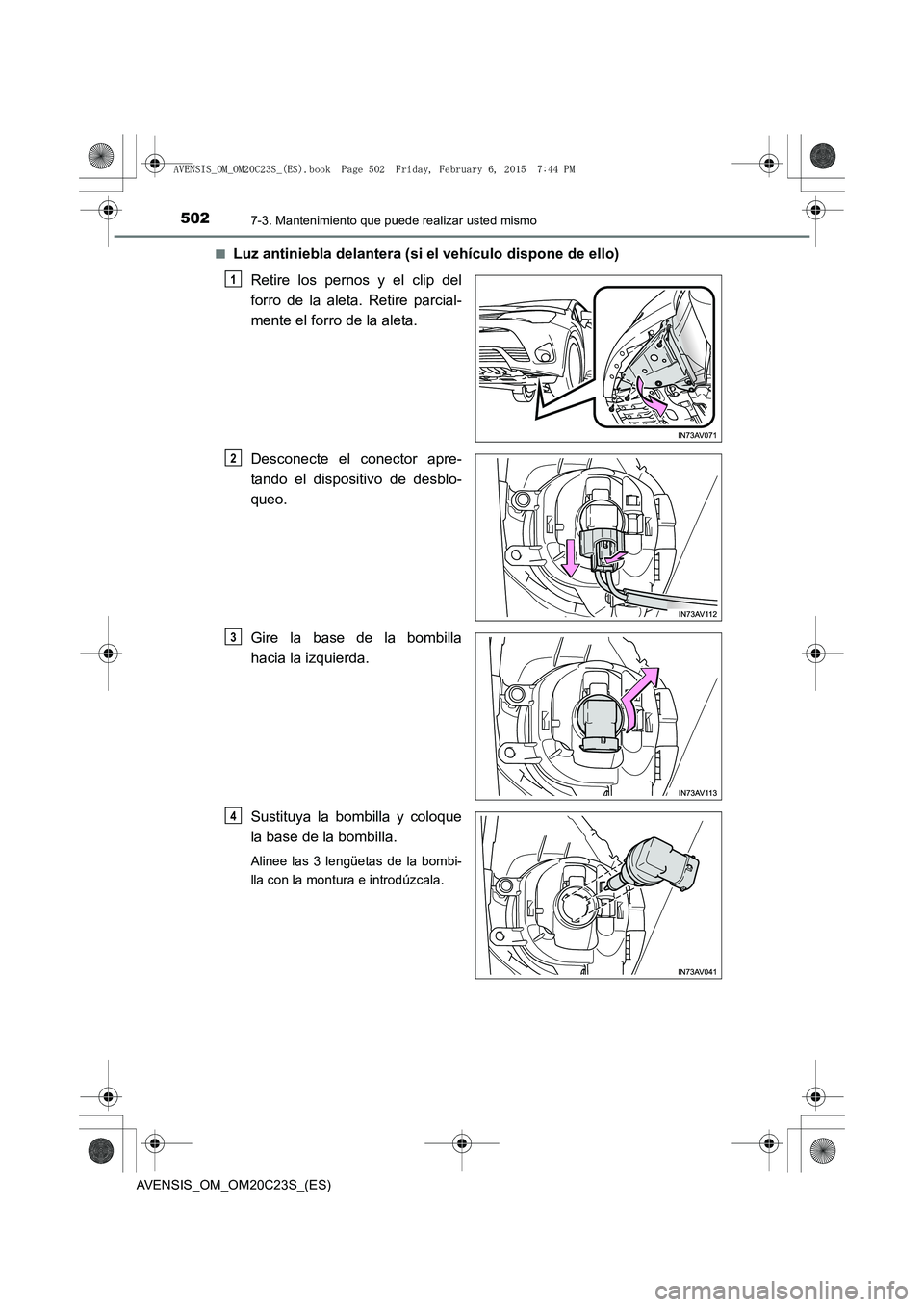

Luz antiniebla delantera (si el vehículo dispone de ello)
Retire los pernos y el clip del
forro de la aleta. Retire parcial-
mente el forro de la aleta.
Desconecte el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla
hacia la izquierda.
Sustituya la bombilla y coloque
la base de la bombilla.
Alinee las 3 lengüetas de la bombi-
lla con la montura e introdúzcala.
1
2
3
4
AVENSIS_OM_OM20C23S_(ES).book Page 502 Friday, February 6, 20 15 7:44 PM

5037-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)
7
Mantenimiento y cuidados

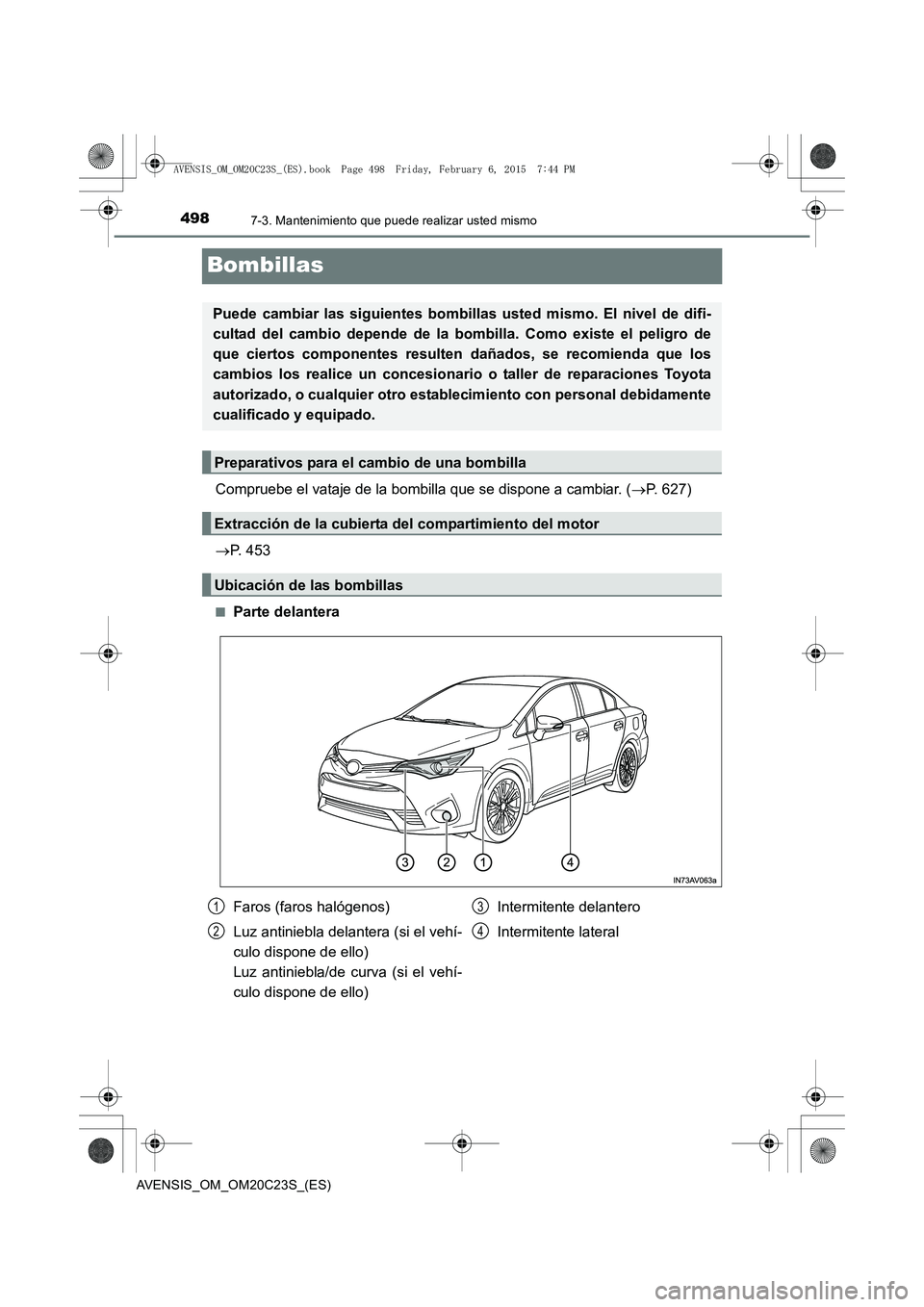

Gire y fije la base de la bombilla.
Fije el conector.
Sacuda suavemente la base de la
bombilla para comprobar que no
esté suelta, encienda la luz antinie-
bla delantera una vez y confirme
visualmente que la luz no se filtra
por la montura.
Vuelva a montar el forro de la aleta con los pernos y el clip siguiendo lo
indicado en en orden inverso.
5
6
7
1
AVENSIS_OM_OM20C23S_(ES).book Page 503 Friday, February 6, 2015 7:44 PM

5047-3. Mantenimiento que puede realizar usted mismo
AVENSIS_OM_OM20C23S_(ES)■

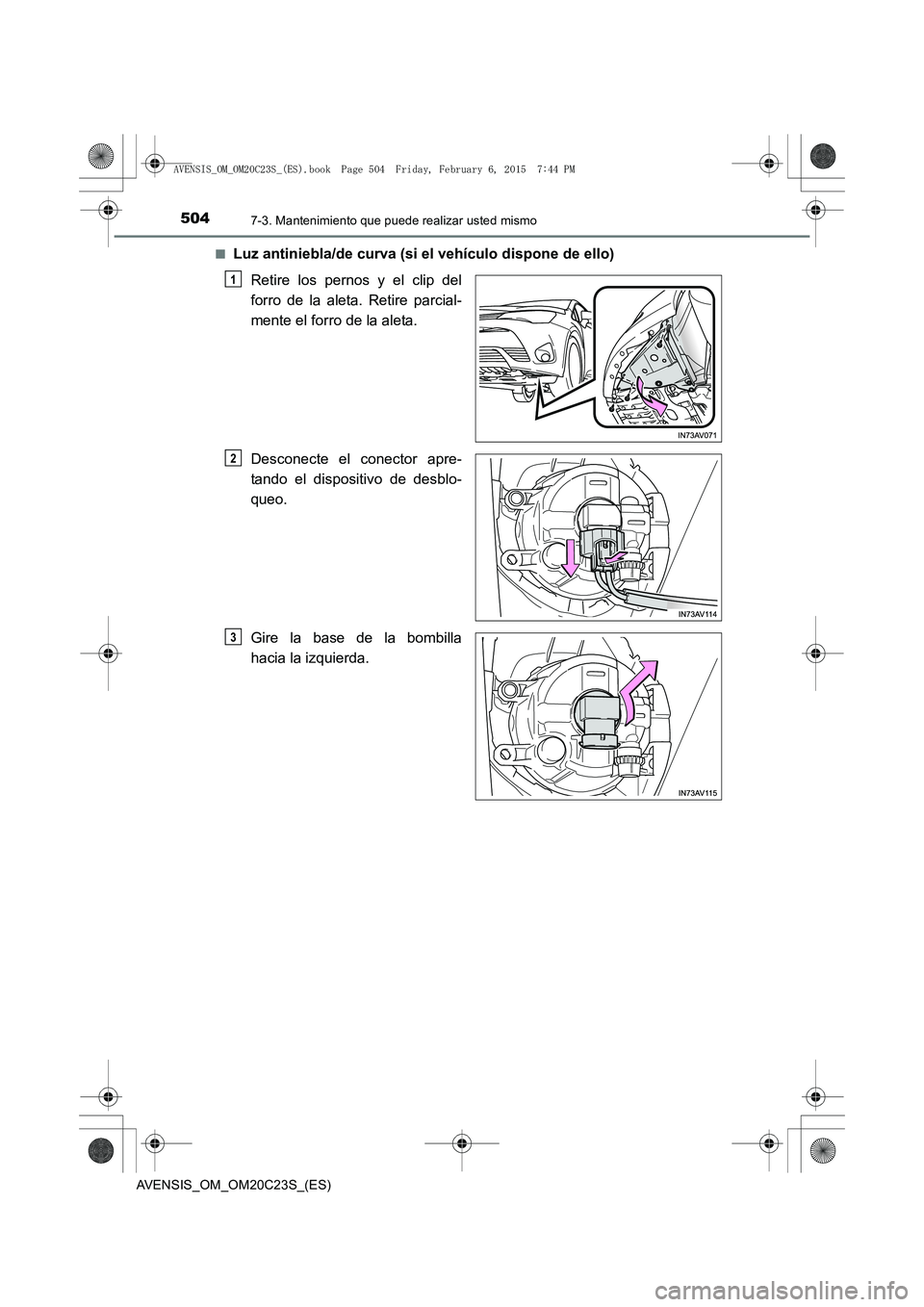

Luz antiniebla/de curva (si el vehículo dispone de ello)
Retire los pernos y el clip del
forro de la aleta. Retire parcial-
mente el forro de la aleta.
Desconecte el conector apre-
tando el dispositivo de desblo-
queo.
Gire la base de la bombilla
hacia la izquierda.
1
2
3
AVENSIS_OM_OM20C23S_(ES).book Page 504 Friday, February 6, 20 15 7:44 PM
