2016 TOYOTA AVENSIS Manuale de Empleo (in Spanish)

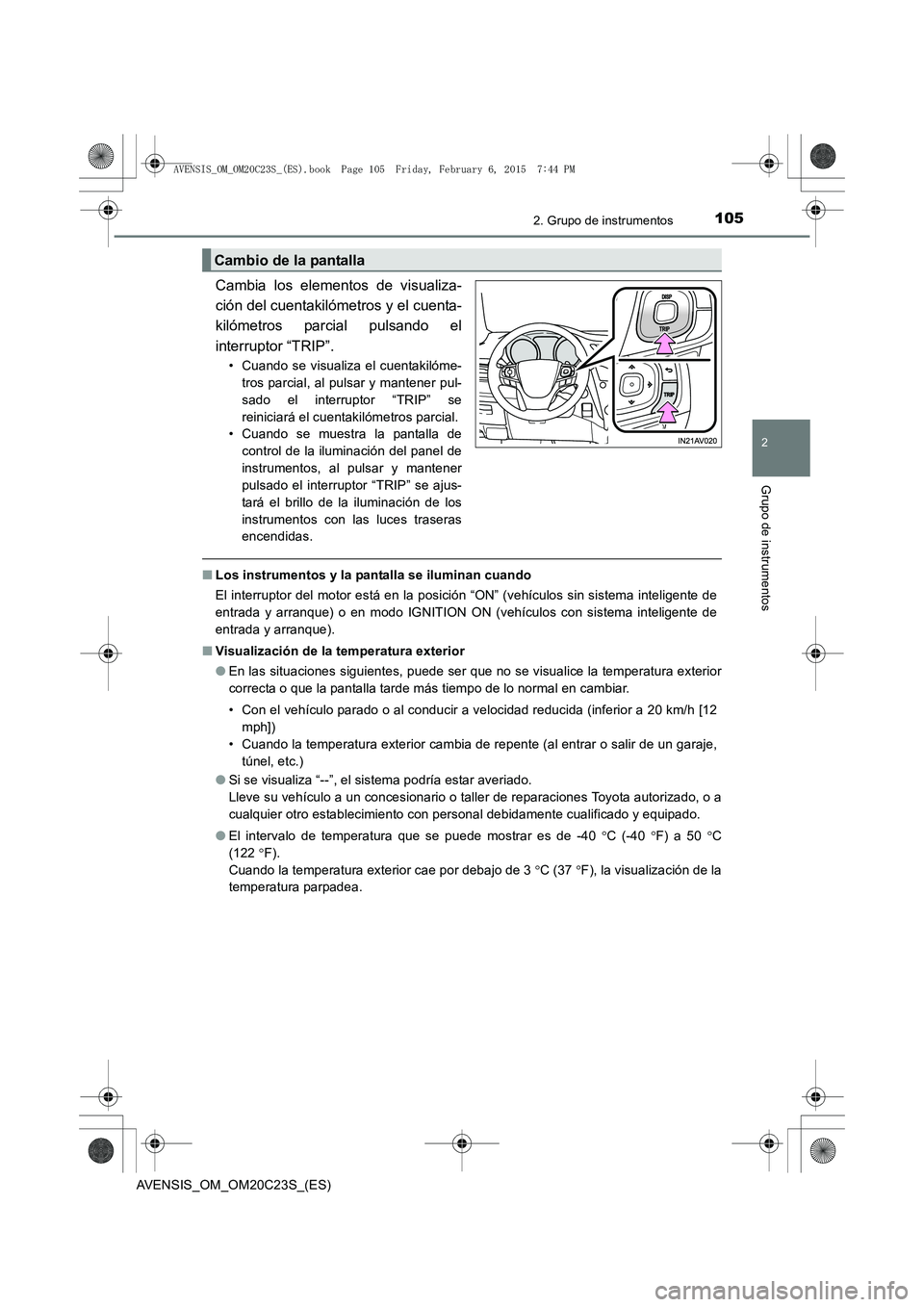

1052. Grupo de instrumentos
2
Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)
Cambia los elementos de visualiza-
ción del cuentakilómetros y el cuenta-
kilómetros parcial pulsando el
interruptor “TRIP”.
• Cuando se visualiza el cuentakilóme-tros parcial, al pulsar y mantener pul-
sado el interruptor “TRIP” se
reiniciará el cuentakilómetros parcial.
• Cuando se muestra la pantalla de
control de la iluminación del panel de
instrumentos, al pulsar y mantener
pulsado el interruptor “TRIP” se ajus-
tará el brillo de la iluminación de los
instrumentos con las luces traseras
encendidas.
■Los instrumentos y la pantalla se iluminan cuando
El interruptor del motor está en la posición “ON” (vehículos sin sistema inteligente de
entrada y arranque) o en modo IGNITION ON (vehículos con sistema inteligente de
entrada y arranque).
■ Visualización de la temperatura exterior
●En las situaciones siguientes, puede ser que no se visualice la temperatura exterior
correcta o que la pantalla tarde más tiempo de lo normal en cambiar.
• Con el vehículo parado o al conducir a velocidad reducida (inferior a 20 km/h [12
mph])
• Cuando la temperatura exterior cambia de repente (al entrar o salir de un garaje, túnel, etc.)
● Si se visualiza “--”, el sistema podría estar averiado.
Lleve su vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a
cualquier otro establecimiento con personal debidamente cualificado y equipado.
● El intervalo de temperatura que se puede mostrar es de -40 °C (-40 °F) a 50 °C
(122 °F).
Cuando la temperatura exterior cae por debajo de 3 °C (37 °F), la visualización de la
temperatura parpadea.
Cambio de la pantalla
AVENSIS_OM_OM20C23S_(ES).book Page 105 Friday, February 6, 20 15 7:44 PM

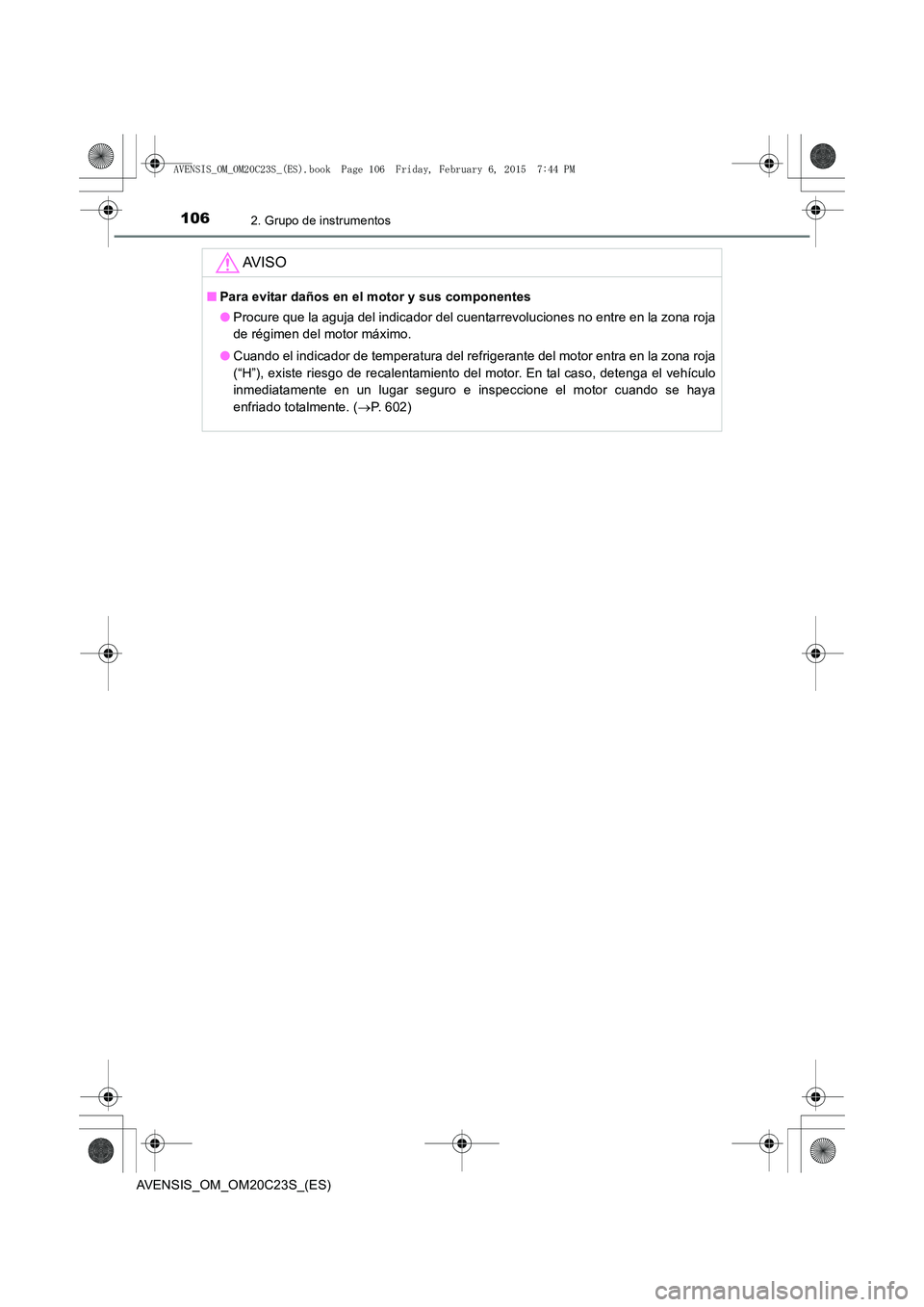

1062. Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)
AV I S O
■Para evitar daños en el motor y sus componentes
●Procure que la aguja del indicador del cuentarrevoluciones no entre en la zona roja
de régimen del motor máximo.
● Cuando el indicador de temperatura del refrigerante del motor entra en la zona roja
(“H”), existe riesgo de recalentamiento del motor. En tal caso, detenga el vehículo
inmediatamente en un lugar seguro e inspeccione el motor cuando se haya
enfriado totalmente. ( →P. 602)
AVENSIS_OM_OM20C23S_(ES).book Page 106 Friday, February 6, 20 15 7:44 PM

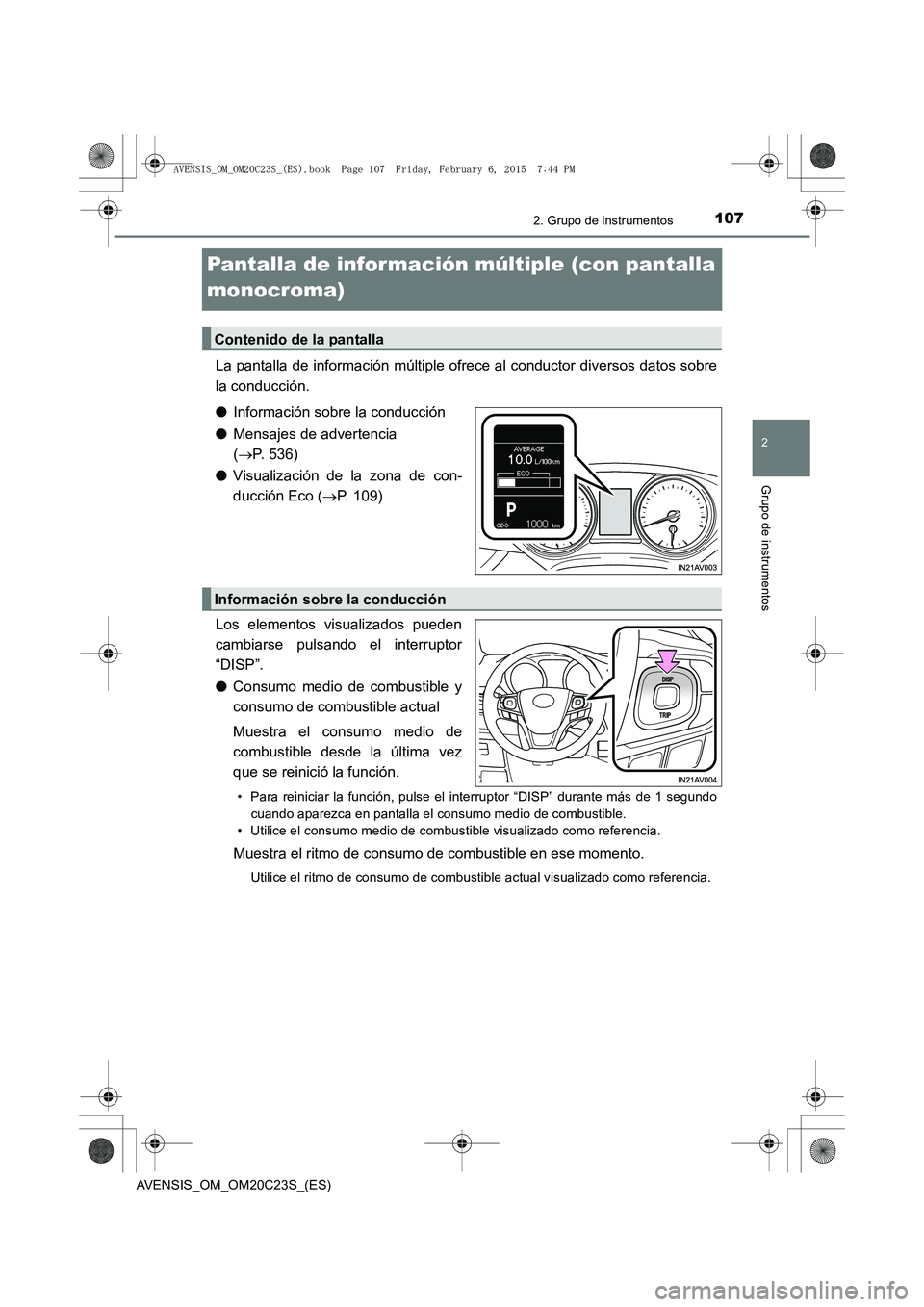

107
2
2. Grupo de instrumentos
Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)
Pantalla de información múltiple (con pantalla
monocroma)
La pantalla de información múltiple ofrece al conductor diversos datos sobre
la conducción.
●Información sobre la conducción
● Mensajes de advertencia
(→ P. 536)
● Visualización de la zona de con-
ducción Eco ( →P. 109)
Los elementos visualizados pueden
cambiarse pulsando el interruptor
“DISP”.
● Consumo medio de combustible y
consumo de combustible actual
Muestra el consumo medio de
combustible desde la última vez
que se reinició la función.
• Para reiniciar la función, pulse el interruptor “DISP” durante más de 1 segundo
cuando aparezca en pantalla el consumo medio de combustible.
• Utilice el consumo medio de combustible visualizado como referencia.
Muestra el ritmo de consumo de combustible en ese momento.
Utilice el ritmo de consumo de combustible actual visualizado como referencia.
Contenido de la pantalla
Información sobre la conducción
AVENSIS_OM_OM20C23S_(ES).book Page 107 Friday, February 6, 20 15 7:44 PM

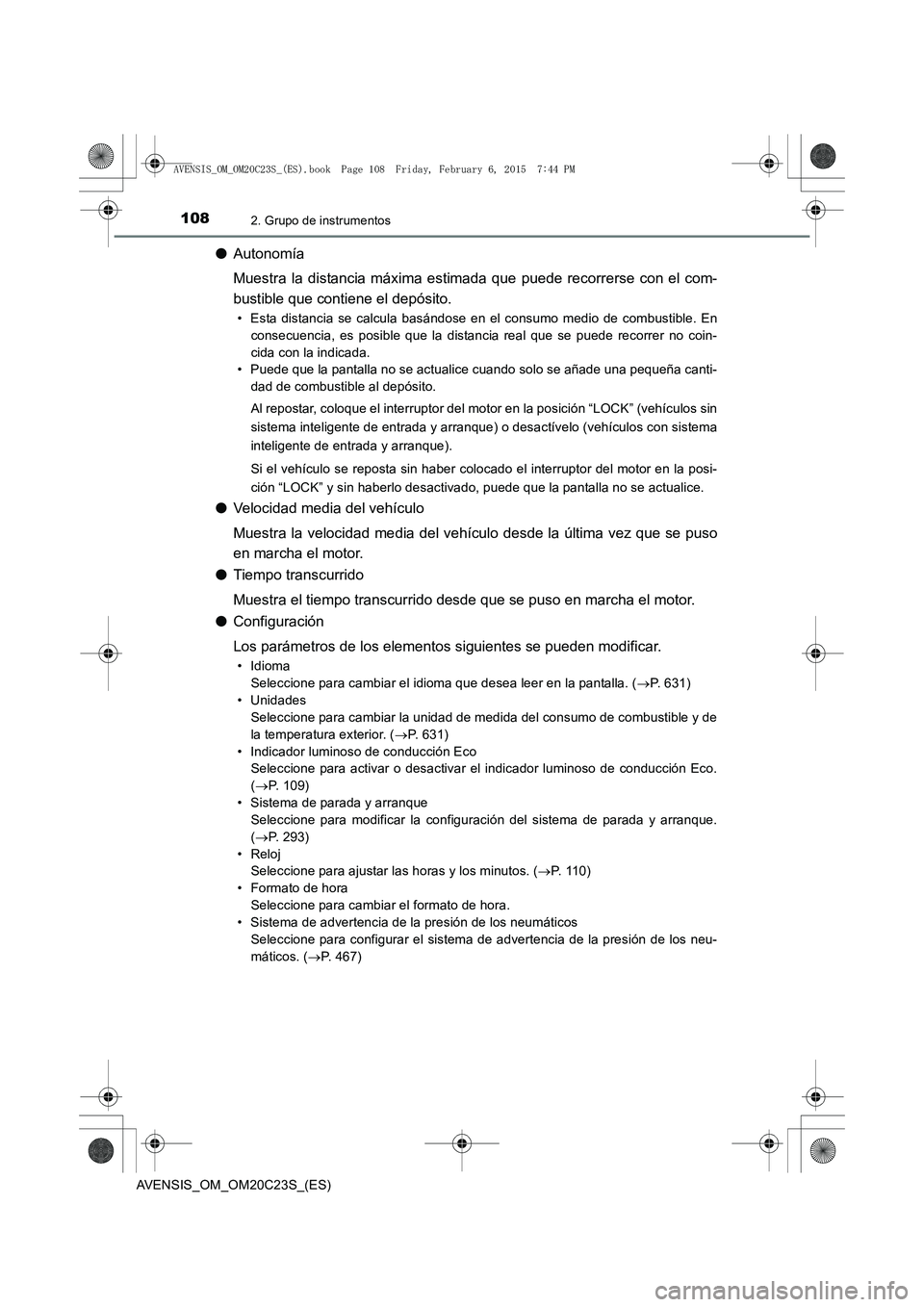

1082. Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)
●Autonomía
Muestra la distancia máxima estimada que puede recorrerse con el com-
bustible que contiene el depósito.
• Esta distancia se calcula basándose en el consumo medio de combustible. En
consecuencia, es posible que la distancia real que se puede recorrer no coin-
cida con la indicada.
• Puede que la pantalla no se actualice cuando solo se añade una pequeña canti-
dad de combustible al depósito.
Al repostar, coloque el interruptor del motor en la posición “LOCK” (vehículos sin
sistema inteligente de entrada y arranque) o desactívelo (vehículos con sistema
inteligente de entrada y arranque).
Si el vehículo se reposta sin haber colocado el interruptor del motor en la posi-
ción “LOCK” y sin haberlo desactivado, puede que la pantalla no se actualice.
● Velocidad media del vehículo
Muestra la velocidad media del vehículo desde la última vez que se puso
en marcha el motor.
● Tiempo transcurrido
Muestra el tiempo transcurrido desde que se puso en marcha el motor.
● Configuración
Los parámetros de los elementos siguientes se pueden modificar.
• Idioma
Seleccione para cambiar el idioma que desea leer en la pantalla. ( →P. 631)
• Unidades Seleccione para cambiar la unidad de medida del consumo de combustible y de
la temperatura exterior. ( →P. 631)
• Indicador luminoso de conducción Eco Seleccione para activar o desactivar el indicador luminoso de conducción Eco.
(→ P. 109)
• Sistema de parada y arranque Seleccione para modificar la configuración del sistema de parada y arranque.
(→ P. 293)
•Reloj Seleccione para ajustar las horas y los minutos. ( →P. 110)
• Formato de hora Seleccione para cambiar el formato de hora.
• Sistema de advertencia de la presión de los neumáticos
Seleccione para configurar el sistema de advertencia de la presión de los neu-
máticos. ( →P. 467)
AVENSIS_OM_OM20C23S_(ES).book Page 108 Friday, February 6, 20 15 7:44 PM

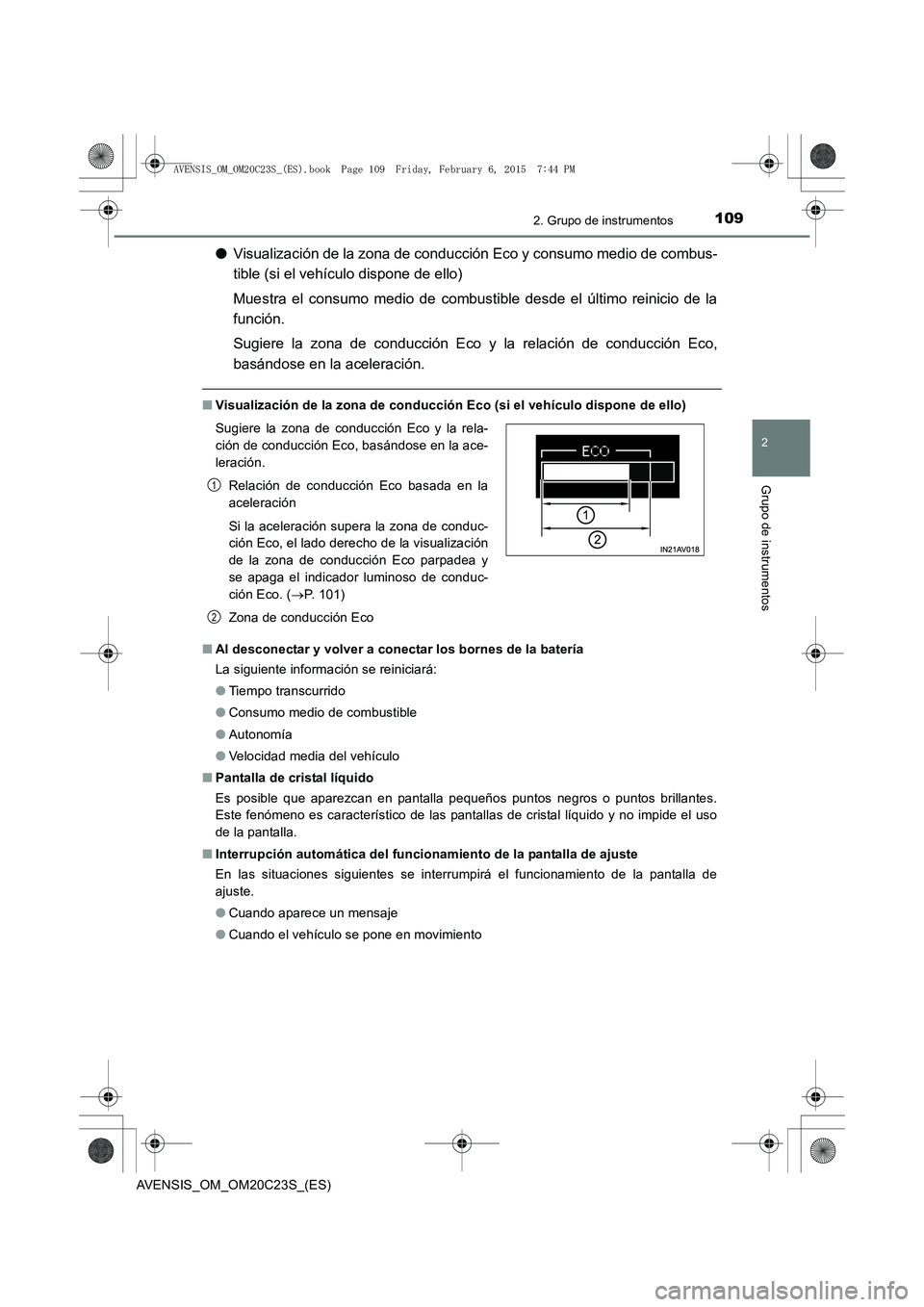

1092. Grupo de instrumentos
2
Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)
●Visualización de la zona de conducción Eco y consumo medio de combus-
tible (si el vehículo dispone de ello)
Muestra el consumo medio de combustible desde el último reinicio de la
función.
Sugiere la zona de conducción Eco y la relación de conducción Eco,
basándose en la aceleración.
■Visualización de la zona de conducción Eco (si el vehículo dispone de ello)
■ Al desconectar y volver a conectar los bornes de la batería
La siguiente información se reiniciará:
●Tiempo transcurrido
● Consumo medio de combustible
● Autonomía
● Velocidad media del vehículo
■ Pantalla de cristal líquido
Es posible que aparezcan en pantalla pequeños puntos negros o puntos brillantes.
Este fenómeno es característico de las pantallas de cristal líquido y no impide el uso
de la pantalla.
■ Interrupción automática del funcionamiento de la pantalla de ajuste
En las situaciones siguientes se interrumpirá el funcionamiento de la pantalla de
ajuste.
●Cuando aparece un mensaje
● Cuando el vehículo se pone en movimiento
Sugiere la zona de conducción Eco y la rela-
ción de conducción Eco, basándose en la ace-
leración.
Relación de conducción Eco basada en la
aceleración
Si la aceleración supera la zona de conduc-
ción Eco, el lado derecho de la visualización
de la zona de conducción Eco parpadea y
se apaga el indicador luminoso de conduc-
ción Eco. ( →P. 101)
Zona de conducción Eco
1
2
AVENSIS_OM_OM20C23S_(ES).book Page 109 Friday, February 6, 20 15 7:44 PM

1102. Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)■
Ajuste del reloj
El reloj se ajusta a través del menú de ajustes.
Una vez ajustados los minutos, espere 5 segundos hasta que desaparezca la barra y
asegúrese de que ha introducido bien los minutos. Pulse el interruptor “DISP” para ajustar las
horas.
Una vez ajustadas las horas, espere 5
segundos hasta que desaparezca la barra y
asegúrese de que ha introducido bien la
hora.
Pulse el interruptor “DISP” para ajustar los
minutos.
ADVERTENCIA
■Utilización de la pantalla de información a bajas temperaturas
Deje que el interior del vehículo se caliente antes de usar la pantalla. A temperaturas
extremadamente bajas, es posible que el monitor de visualización responda con len-
titud y tarde un poco en mostrar los cambios realizados.
Por ejemplo, hay un lapso de tiempo entre el cambio de marcha realizado por el
conductor y su visualización en la pantalla. Este lapso de tiempo podría hacer que el
conductor cambie de nuevo a una marcha inferior, lo que puede causar un frenado
del motor rápido y excesivo y, posiblemente, un accidente con lesiones graves o
incluso mortales.
■ Precauciones durante el ajuste de la pantalla
Debido a que el motor debe estar en funcionamiento durante el ajuste de la pantalla,
asegúrese de que el vehículo esté estacionado en un lugar con suficiente ventila-
ción. Si se encuentra en una zona cerrada, como un garaje, los gases de escape,
incluyendo el monóxido de carbono (CO), pueden acumularse y penetrar en el vehí-
culo. Esto puede causar lesiones graves o incluso mortales.
1
2
AVENSIS_OM_OM20C23S_(ES).book Page 110 Friday, February 6, 20 15 7:44 PM

111
2
2. Grupo de instrumentos
Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)
Pantalla de información múltiple (con pantalla
en color)
La pantalla de información múltiple ofrece al conductor diversos datos sobre
el vehículo.
●Iconos de menú
Muestra la información siguiente
cuando se selecciona un icono.
(→ P. 1 1 2 )
Determinada información podría
mostrarse automáticamente en
función de la situación.
Información sobre la conducción
Seleccione para visualizar diversos datos de la conducción. ( →P. 1 1 2 )
Visualización vinculada con el sistema de navegación (si el vehículo
dispone de ello)
Seleccione para mostrar la siguiente información relacionada con el sistema
de navegación.
• Guía de ruta
• Pantalla de la brújula (visualización Norte arriba/visualización de destino hacia arriba)
Visualización vinculada con el sistema de sonido (si el vehículo dis-
pone de ello)
Seleccione para activar la elección de la fuente de sonido o la pista en la
pantalla mediante los interruptores de control del instrumento.
Información del sistema de asistencia a la conducción (si el vehículo
dispone de ello)
Seleccione para mostrar el estado de funcionamiento de los siguientes siste-
mas:
• LDA (advertencia de cambio involuntario de carril) ( →P. 269)
• RSA (asistencia de señales de tráfico) ( →P. 281)
Contenido de la pantalla
AVENSIS_OM_OM20C23S_(ES).book Page 111 Friday, February 6, 20 15 7:44 PM

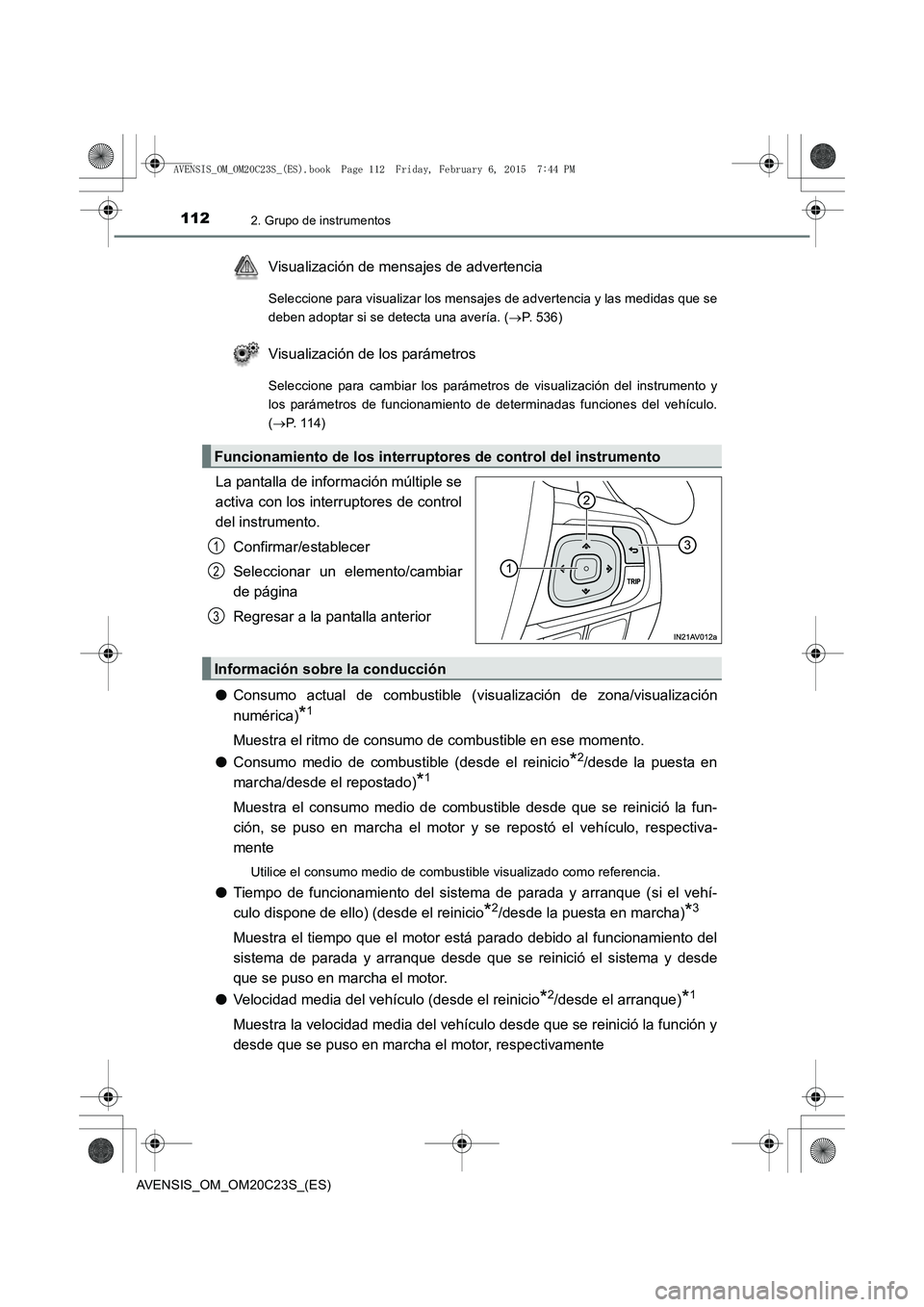

1122. Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)
Visualización de mensajes de advertencia
Seleccione para visualizar los mensajes de advertencia y las medidas que se
deben adoptar si se detecta una avería. (→P. 536)
Visualización de los parámetros
Seleccione para cambiar los parámetros de visualización del instrumento y
los parámetros de funcionamiento de determinadas funciones del vehículo.
(→ P. 114)
La pantalla de información múltiple se
activa con los interruptores de control
del instrumento.
Confirmar/establecer
Seleccionar un elemento/cambiar
de página
Regresar a la pantalla anterior
● Consumo actual de combustible (v isualización de zona/visualización
numérica)
*1
Muestra el ritmo de consumo de combustible en ese momento.
● Consumo medio de combustible (desde el reinicio
*2/desde la puesta en
marcha/desde el repostado)
*1
Muestra el consumo medio de combustible desde que se reinició la fun-
ción, se puso en marcha el motor y se repostó el vehículo, respectiva-
mente
Utilice el consumo medio de combustible visualizado como referencia.
● Tiempo de funcionamiento del sistema de parada y arranque (si el vehí-
culo dispone de ello) (desde el reinicio
*2/desde la puesta en marcha)*3
Muestra el tiempo que el motor está parado debido al funcionamiento del
sistema de parada y arranque desde que se reinició el sistema y desde
que se puso en marcha el motor.
● Velocidad media del vehículo (desde el reinicio
*2/desde el arranque)*1
Muestra la velocidad media del vehículo desde que se reinició la función y
desde que se puso en marcha el motor, respectivamente
Funcionamiento de los interruptores de control del instrumento
1
2
3
Información sobre la conducción
