972. Grupo de instrumentos
2
Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)

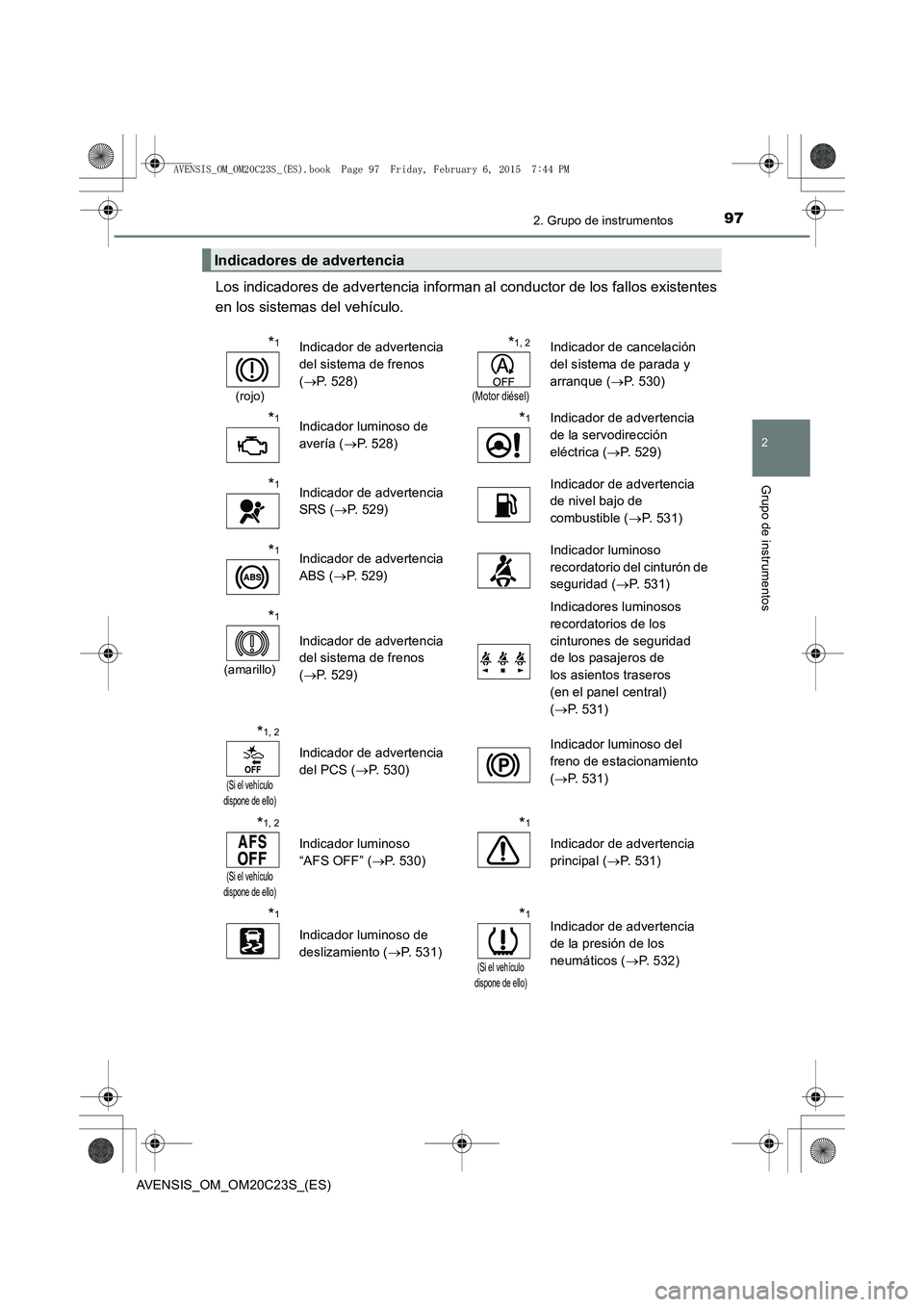

Los indicadores de advertencia informan al conductor de los fallos existentes
en los sistemas del vehículo.
Indicadores de advertencia
*1
(rojo)
Indicador de advertencia
del sistema de frenos
(→ P. 528)*1, 2
(Motor diésel)
Indicador de cancelación
del sistema de parada y
arranque ( →P. 530)
*1Indicador luminoso de
avería ( →P. 528)*1Indicador de advertencia
de la servodirección
eléctrica ( →P. 529)
*1Indicador de advertencia
SRS ( →P. 529) Indicador de advertencia
de nivel bajo de
combustible (
→P. 531)
*1Indicador de advertencia
ABS ( →P. 529) Indicador luminoso
recordatorio del cinturón de
seguridad (
→P. 531)
*1
(amarillo)
Indicador de advertencia
del sistema de frenos
(→ P. 529) Indicadores luminosos
recordatorios de los
cinturones de seguridad
de los pasajeros de
los asientos traseros
(en el panel central)
(
→ P. 531)
*1, 2
(Si el vehículo
dispone de ello)
Indicador de advertencia
del PCS ( →P. 530) Indicador luminoso del
freno de estacionamiento
(
→ P. 531)
*1, 2
(Si el vehículo
dispone de ello)
Indicador luminoso
“AFS OFF” ( →P. 530)
*1
Indicador de advertencia
principal ( →P. 531)
*1
Indicador luminoso de
deslizamiento ( →P. 531)
*1
(Si el vehículo
dispone de ello)
Indicador de advertencia
de la presión de los
neumáticos ( →P. 532)
AVENSIS_OM_OM20C23S_(ES).book Page 97 Friday, February 6, 201 5 7:44 PM

982. Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)

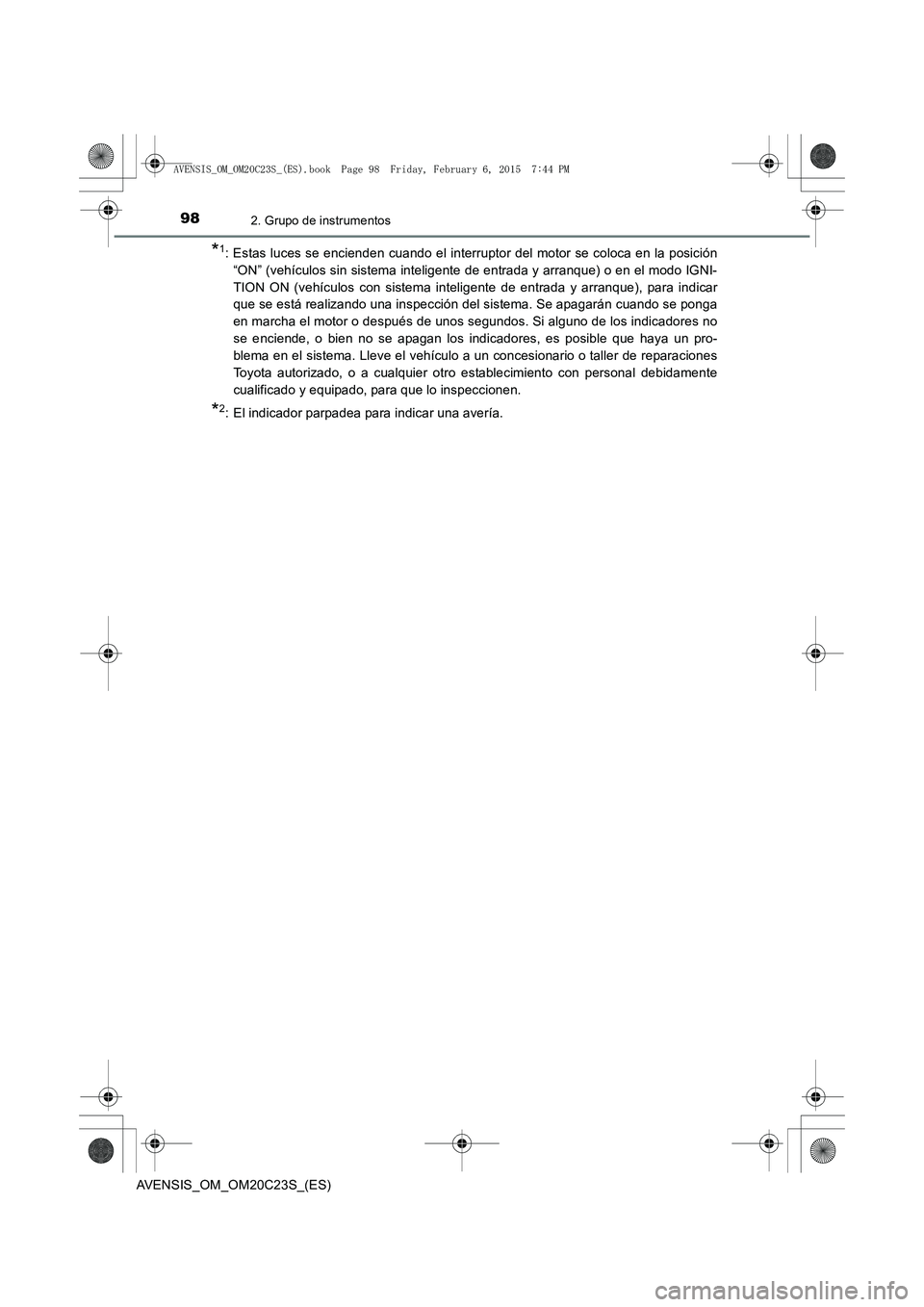

*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición“ON” (vehículos sin sistema inteligente de entrada y arranque) o en el modo IGNI-
TION ON (vehículos con sistema inteligente de entrada y arranque), para indicar
que se está realizando una inspección del sistema. Se apagarán cuando se ponga
en marcha el motor o después de unos segundos. Si alguno de los indicadores no
se enciende, o bien no se apagan los indicadores, es posible que haya un pro-
blema en el sistema. Lleve el vehículo a un concesionario o taller de reparaciones
Toyota autorizado, o a cualquier otro establecimiento con personal debidamente
cualificado y equipado, para que lo inspeccionen.
*2: El indicador parpadea para indicar una avería.
AVENSIS_OM_OM20C23S_(ES).book Page 98 Friday, February 6, 201 5 7:44 PM

992. Grupo de instrumentos
2
Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)

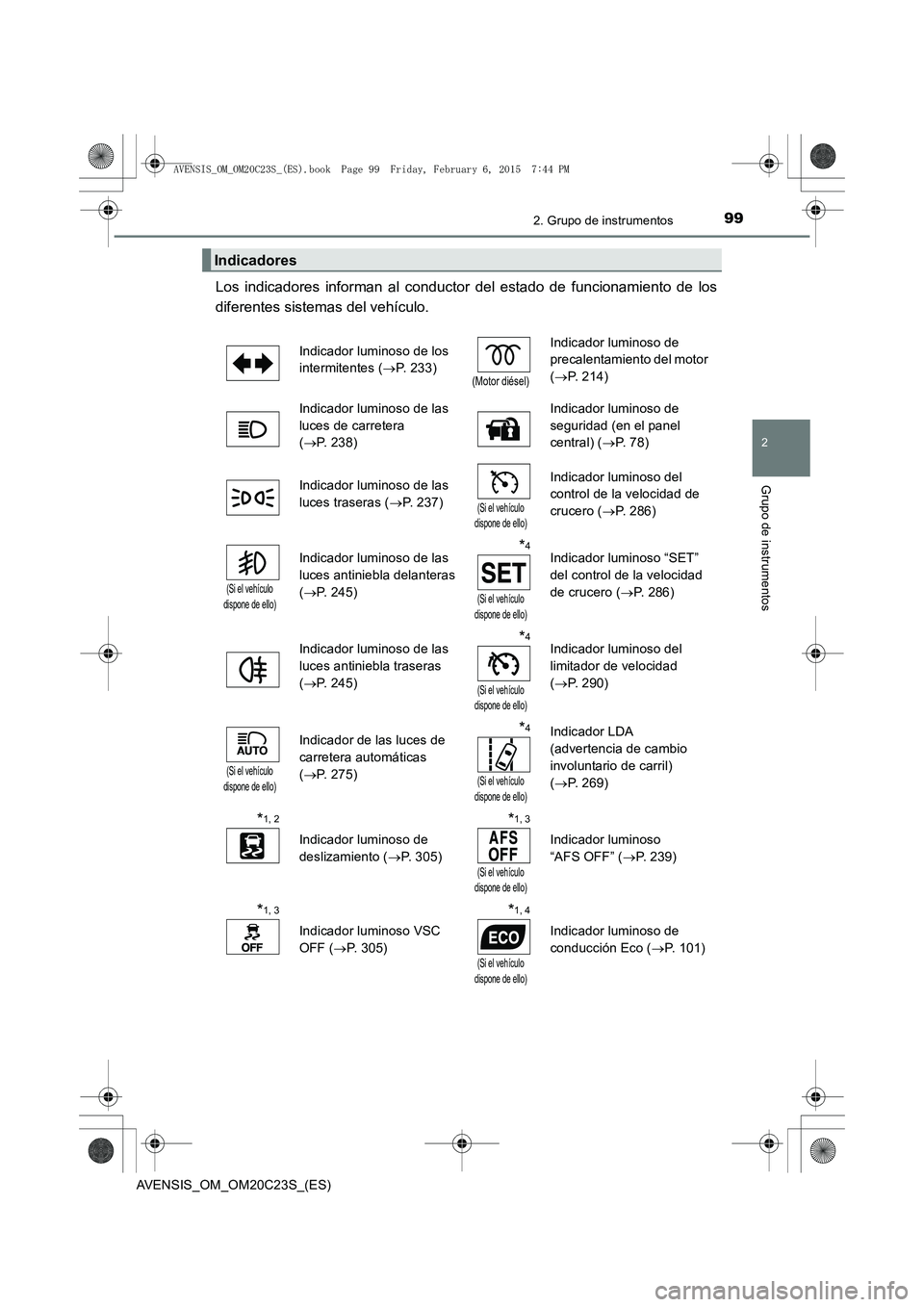

Los indicadores informan al conductor del estado de funcionamiento de los
diferentes sistemas del vehículo.
Indicadores
Indicador luminoso de los
intermitentes ( →P. 233)
(Motor diésel)
Indicador luminoso de
precalentamiento del motor
(→ P. 214)
Indicador luminoso de las
luces de carretera
( → P. 238) Indicador luminoso de
seguridad (en el panel
central) (
→P. 7 8 )
Indicador luminoso de las
luces traseras ( →P. 237)
(Si el vehículo
dispone de ello)
Indicador luminoso del
control de la velocidad de
crucero ( →P. 286)
(Si el vehículo
dispone de ello)
Indicador luminoso de las
luces antiniebla delanteras
( → P. 245)*4
(Si el vehículo
dispone de ello)
Indicador luminoso “SET”
del control de la velocidad
de crucero ( →P. 286)
Indicador luminoso de las
luces antiniebla traseras
( → P. 245)
*4
(Si el vehículo
dispone de ello)
Indicador luminoso del
limitador de velocidad
( → P. 290)
(Si el vehículo
dispone de ello)
Indicador de las luces de
carretera automáticas
( → P. 275)*4
(Si el vehículo
dispone de ello)
Indicador LDA
(advertencia de cambio
involuntario de carril)
( → P. 269)
*1, 2
Indicador luminoso de
deslizamiento ( →P. 305)
*1, 3
(Si el vehículo
dispone de ello)
Indicador luminoso
“AFS OFF” ( →P. 239)
*1, 3
Indicador luminoso VSC
OFF ( →P. 305)
*1, 4
(Si el vehículo
dispone de ello)
Indicador luminoso de
conducción Eco ( →P. 101)
AVENSIS_OM_OM20C23S_(ES).book Page 99 Friday, February 6, 201 5 7:44 PM

1002. Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)

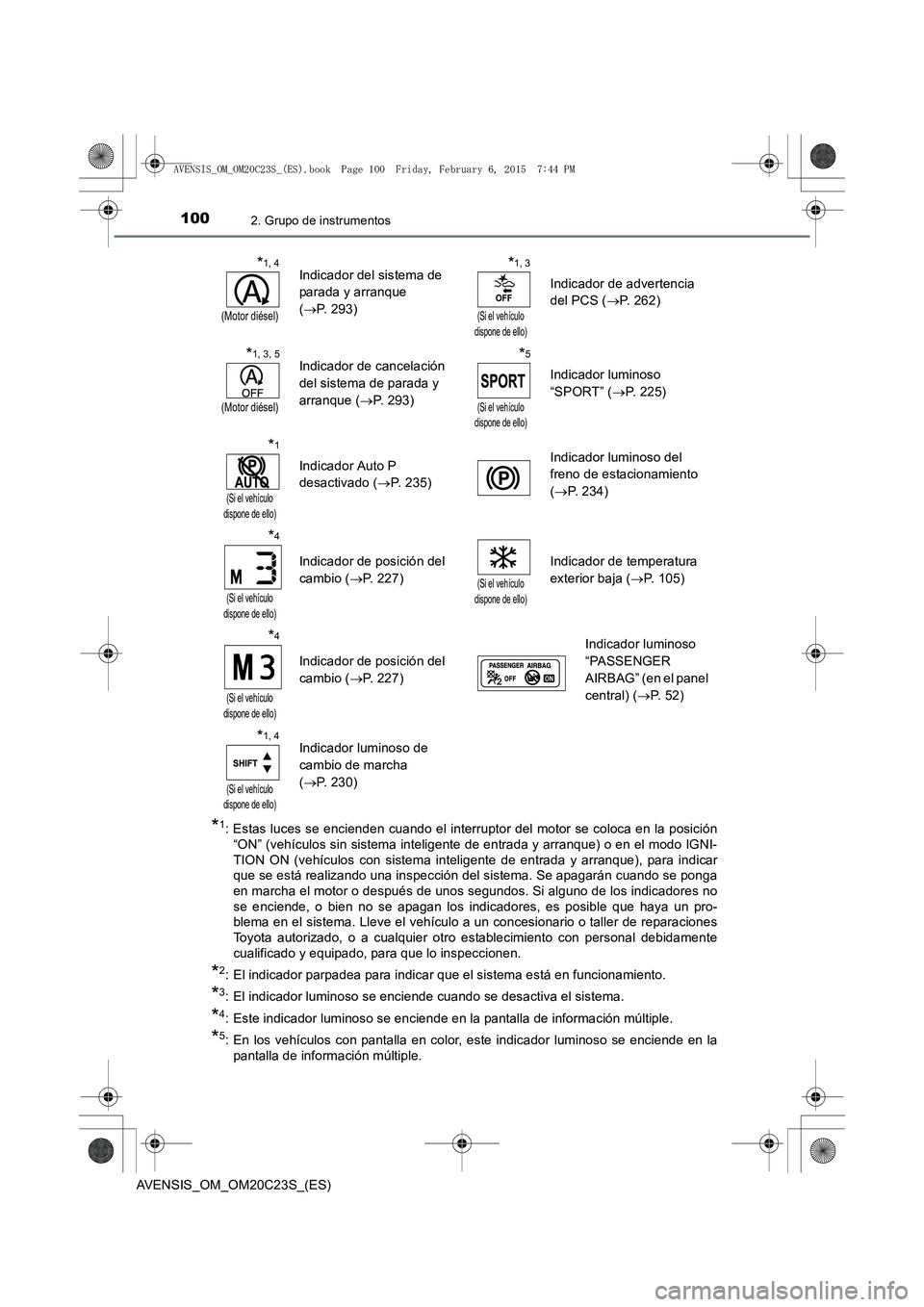

*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición“ON” (vehículos sin sistema inteligente de entrada y arranque) o en el modo IGNI-
TION ON (vehículos con sistema inteligente de entrada y arranque), para indicar
que se está realizando una inspección del sistema. Se apagarán cuando se ponga
en marcha el motor o después de unos segundos. Si alguno de los indicadores no
se enciende, o bien no se apagan los indicadores, es posible que haya un pro-
blema en el sistema. Lleve el vehículo a un concesionario o taller de reparaciones
Toyota autorizado, o a cualquier otro establecimiento con personal debidamente
cualificado y equipado, para que lo inspeccionen.
*2: El indicador parpadea para indicar que el sistema está en funcionamiento.
*3: El indicador luminoso se enciende cuando se desactiva el sistema.
*4: Este indicador luminoso se enciende en la pantalla de información múltiple.
*5: En los vehículos con pantalla en color, este indicador luminoso se enciende en lapantalla de información múltiple.
*1, 4
(Motor diésel)
Indicador del sistema de
parada y arranque
(→ P. 293)*1, 3
(Si el vehículo
dispone de ello)
Indicador de advertencia
del PCS ( →P. 262)
*1, 3, 5
(Motor diésel)
Indicador de cancelación
del sistema de parada y
arranque ( →P. 293)*5
(Si el vehículo
dispone de ello)
Indicador luminoso
“SPORT” ( →P. 225)
*1
(Si el vehículo
dispone de ello)
Indicador Auto P
desactivado ( →P. 235) Indicador luminoso del
freno de estacionamiento
(
→ P. 234)
*4
(Si el vehículo
dispone de ello)
Indicador de posición del
cambio ( →P. 227)
(Si el vehículo
dispone de ello)
Indicador de temperatura
exterior baja ( →P. 105)
*4
(Si el vehículo
dispone de ello)
Indicador de posición del
cambio ( →P. 227)
Indicador luminoso
“PASSENGER
AIRBAG” (en el panel
central) ( →P. 5 2 )
*1, 4
(Si el vehículo
dispone de ello)
Indicador luminoso de
cambio de marcha
( → P. 230)
AVENSIS_OM_OM20C23S_(ES).book Page 100 Friday, February 6, 20 15 7:44 PM

1012. Grupo de instrumentos
2
Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)

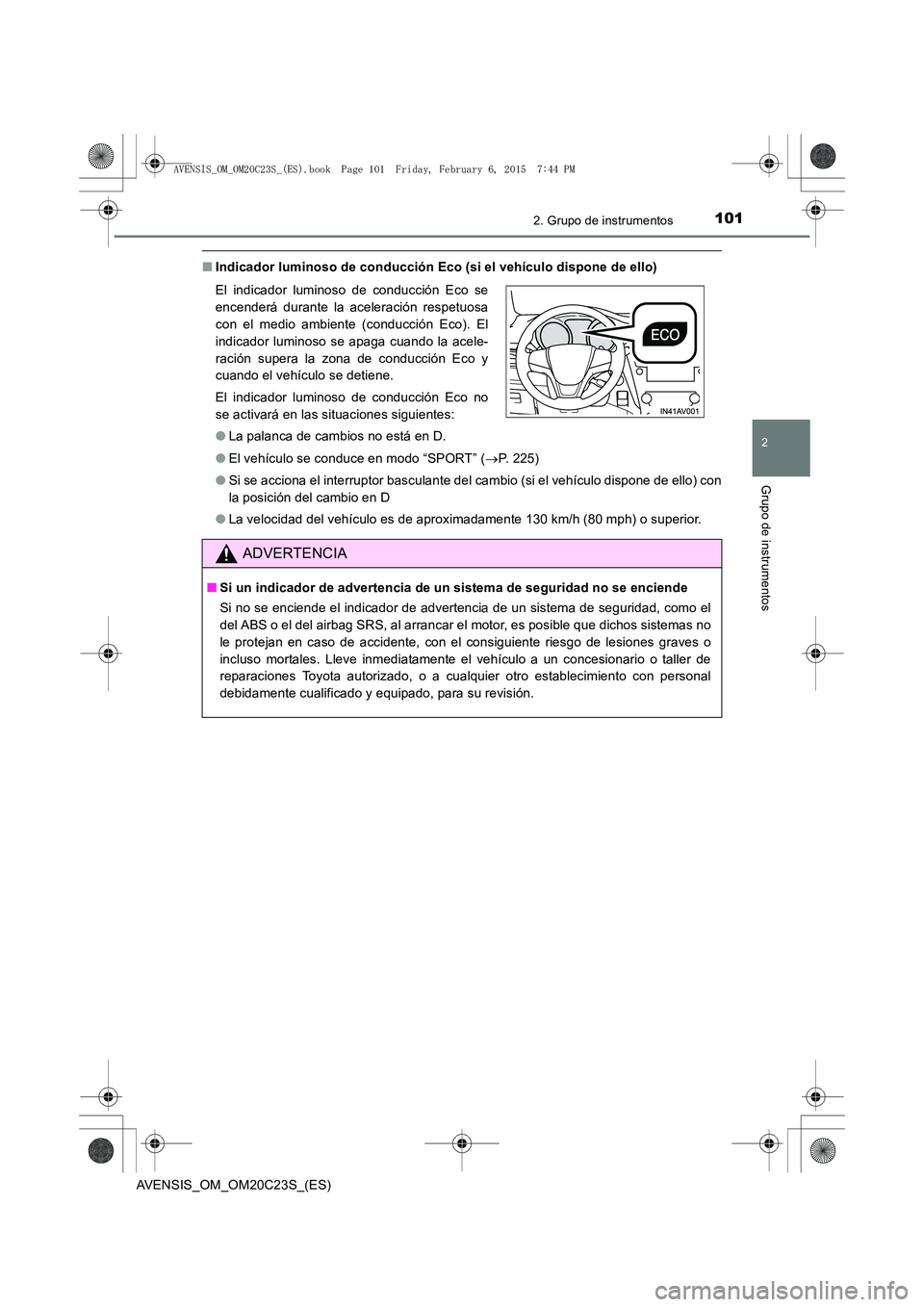

■Indicador luminoso de conducción Eco (si el vehículo dispone de ello)
●El vehículo se conduce en modo “SPORT” ( →P. 225)
● Si se acciona el interruptor basculante del cambio (si el vehículo dispone de ello) con
la posición del cambio en D
● La velocidad del vehículo es de aproximadamente 130 km/h (80 mph) o superior.
El indicador luminoso de conducción Eco se
encenderá durante la aceleración respetuosa
con el medio ambiente (conducción Eco). El
indicador luminoso se apaga cuando la acele-
ración supera la zona de conducción Eco y
cuando el vehículo se detiene.
El indicador luminoso de conducción Eco no
se activará en las situaciones siguientes:
●
La palanca de cambios no está en D.
ADVERTENCIA
■Si un indicador de advertencia de un sistema de seguridad no se enciende
Si no se enciende el indicador de advertencia de un sistema de seguridad, como el
del ABS o el del airbag SRS, al arrancar el motor, es posible que dichos sistemas no
le protejan en caso de accidente, con el consiguiente riesgo de lesiones graves o
incluso mortales. Lleve inmediatamente el vehículo a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier otro establecimiento con personal
debidamente cualificado y equipado, para su revisión.
AVENSIS_OM_OM20C23S_(ES).book Page 101 Friday, February 6, 20 15 7:44 PM

1022. Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)

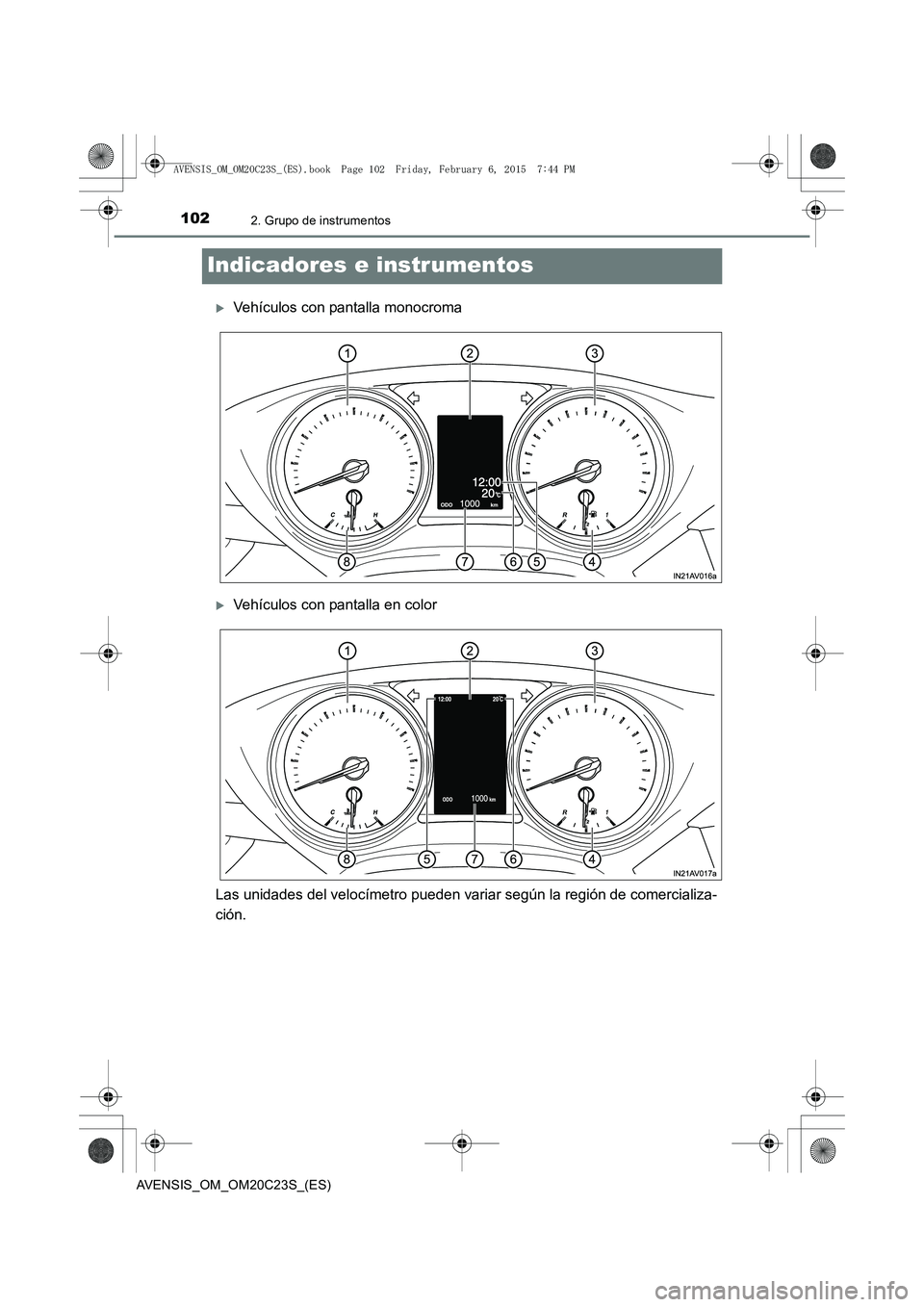

Indicadores e instrumentos
XVehículos con pantalla monocroma
XVehículos con pantalla en color
Las unidades del velocímetro pueden variar según la región de comercializa-
ción.
AVENSIS_OM_OM20C23S_(ES).book Page 102 Friday, February 6, 20 15 7:44 PM

1032. Grupo de instrumentos
2
Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)

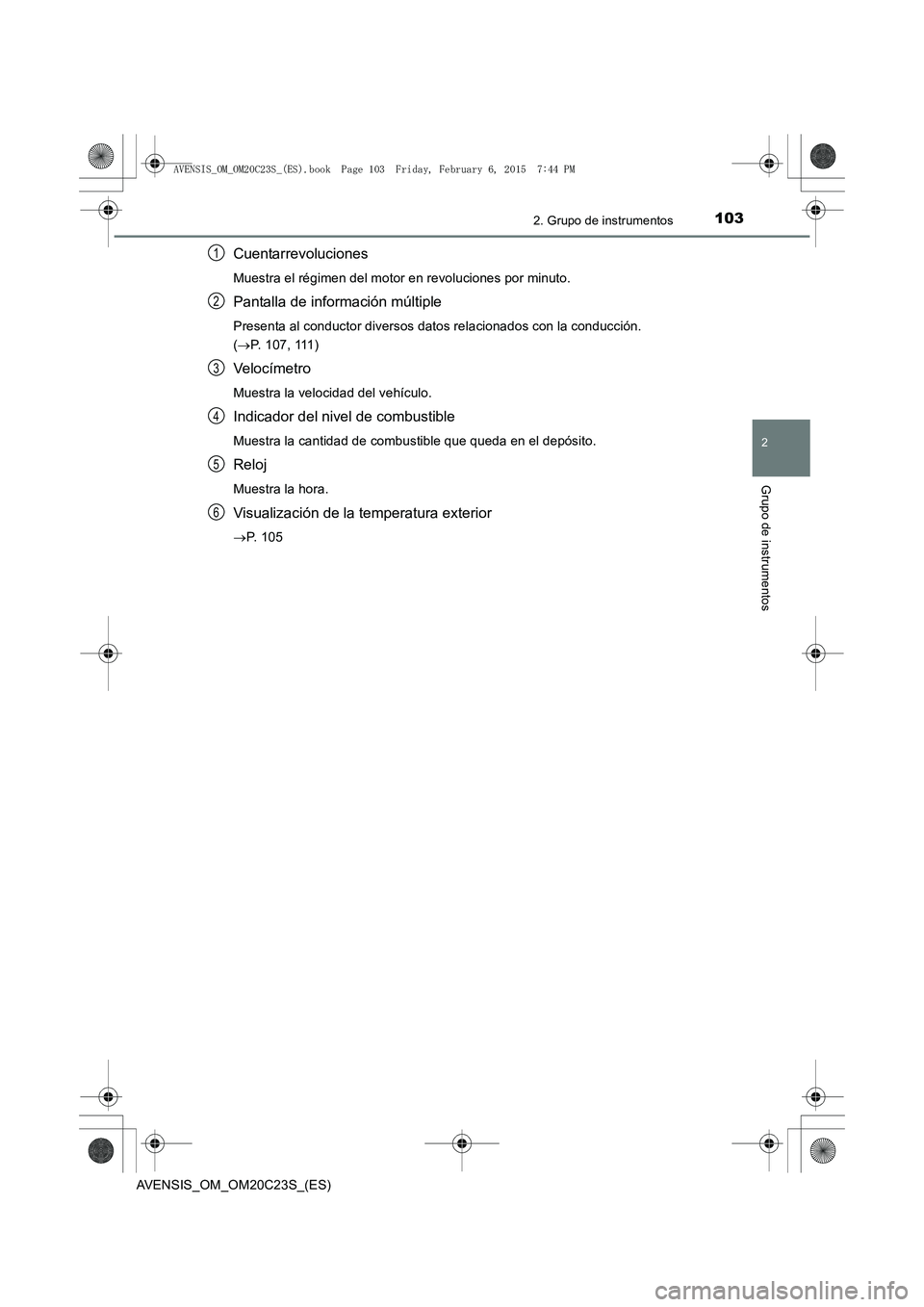

Cuentarrevoluciones
Muestra el régimen del motor en revoluciones por minuto.
Pantalla de información múltiple
Presenta al conductor diversos datos relacionados con la conducción.
(→ P. 107, 111)
Veloc ímetro
Muestra la velocidad del vehículo.
Indicador del nivel de combustible
Muestra la cantidad de combustible que queda en el depósito.
Reloj
Muestra la hora.
Visualización de la temperatura exterior
→P. 1 0 5
1
2
3
4
5
6
AVENSIS_OM_OM20C23S_(ES).book Page 103 Friday, February 6, 20 15 7:44 PM

1042. Grupo de instrumentos
AVENSIS_OM_OM20C23S_(ES)

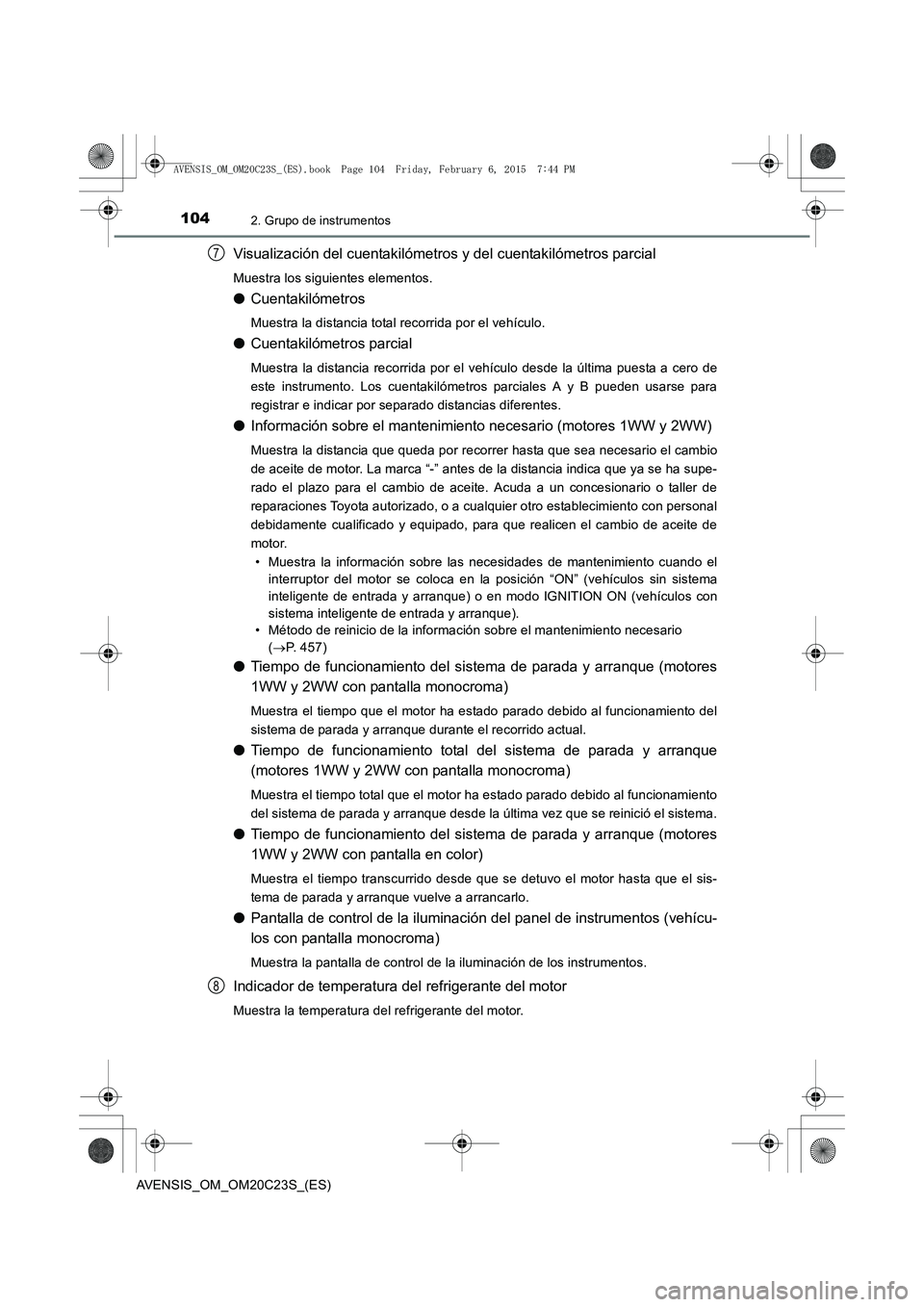

Visualización del cuentakilómetros y del cuentakilómetros parcial
Muestra los siguientes elementos.
●Cuentakilómetros
Muestra la distancia total recorrida por el vehículo.
●Cuentakilómetros parcial
Muestra la distancia recorrida por el vehículo desde la última puesta a cero de
este instrumento. Los cuentakilómetros parciales A y B pueden usarse para
registrar e indicar por separado distancias diferentes.
●Información sobre el mantenimiento necesario (motores 1WW y 2WW)
Muestra la distancia que queda por recorrer hasta que sea necesario el cambio
de aceite de motor. La marca “-” antes de la distancia indica que ya se ha supe-
rado el plazo para el cambio de aceite. Acuda a un concesionario o taller de
reparaciones Toyota autorizado, o a cualquier otro establecimiento con personal
debidamente cualificado y equipado, para que realicen el cambio de aceite de
motor.
• Muestra la información sobre las necesidades de mantenimiento cuando el interruptor del motor se coloca en la posición “ON” (vehículos sin sistema
inteligente de entrada y arranque) o en modo IGNITION ON (vehículos con
sistema inteligente de entrada y arranque).
• Método de reinicio de la información sobre el mantenimiento necesario
(→ P. 457)
● Tiempo de funcionamiento del sistema de parada y arranque (motores
1WW y 2WW con pantalla monocroma)
Muestra el tiempo que el motor ha estado parado debido al funcionamiento del
sistema de parada y arranque durante el recorrido actual.
●Tiempo de funcionamiento total del sistema de parada y arranque
(motores 1WW y 2WW con pantalla monocroma)
Muestra el tiempo total que el motor ha estado parado debido al funcionamiento
del sistema de parada y arranque desde la última vez que se reinició el sistema.
●Tiempo de funcionamiento del sistema de parada y arranque (motores
1WW y 2WW con pantalla en color)
Muestra el tiempo transcurrido desde que se detuvo el motor hasta que el sis-
tema de parada y arranque vuelve a arrancarlo.
●Pantalla de control de la iluminación del panel de instrumentos (vehícu-
los con pantalla monocroma)
Muestra la pantalla de control de la iluminación de los instrumentos.
Indicador de temperatura del refrigerante del motor
Muestra la temperatura del refrigerante del motor.
7
8
