2016 Seat Alhambra Manuale del proprietario (in Italian)

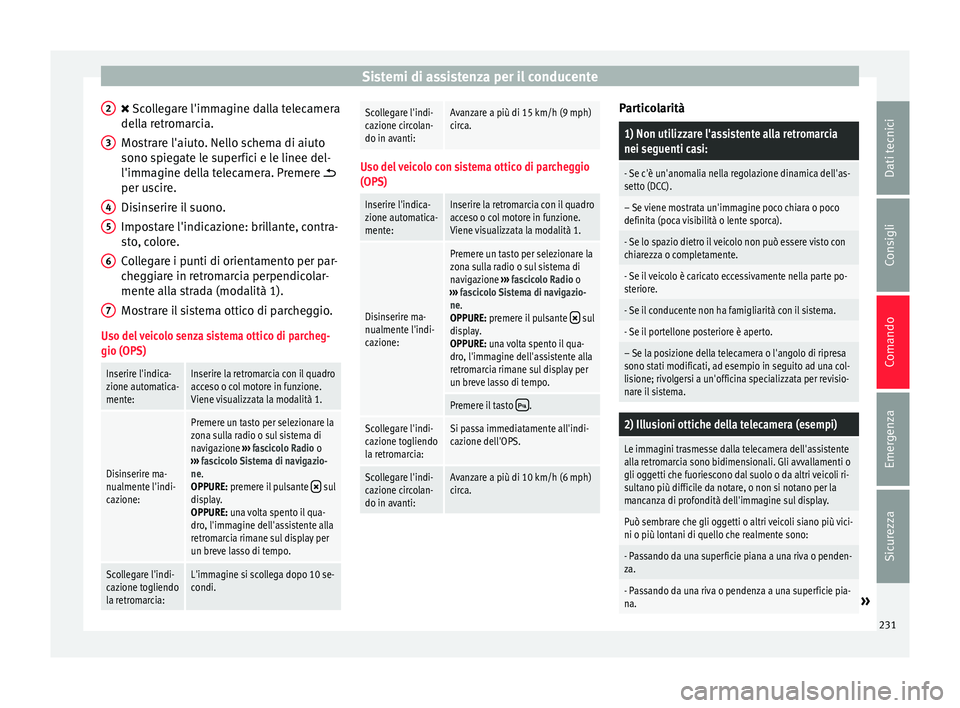

Sistemi di assistenza per il conducente
 Sc ollegare l'immagine dalla telecamera
del l
a retromarcia.
Mostrare l'aiuto. Nello schema di aiuto
sono spiegate le superfici e le linee del-
l'immagine della telecamera. Premere 
per uscire.
Disinserire il suono.
Impostare l'indicazione: brillante, contra-
sto, colore.
Collegare i punti di orientamento per par-
cheggiare in retromarcia perpendicolar-
mente alla strada (modalità 1).
Mostrare il sistema ottico di parcheggio.
Uso del veicolo senza sistema ottico di parcheg-
gio (OPS)
Inserire l'indica-
zione automatica-
mente:Inserire la retromarcia con il quadro
acceso o col motore in funzione.
Viene visualizzata la modalità 1.
Disinserire ma-
nualmente l'indi-
cazione:
Premere un tasto per selezionare la
zona sulla radio o sul sistema di
navigazione ››› fascicolo Radio o
››› fascicolo Sistema di navigazio-
ne.
OPPURE: premere il pulsante
 sul
display.
OPPURE: una volta spento il qua-
dro, l'immagine dell'assistente alla
retromarcia rimane sul display per
un breve lasso di tempo.
Scollegare l'indi-
cazione togliendo
la retromarcia:L'immagine si scollega dopo 10 se-
condi. 2
3
4
5
6
7
Scollegare l'indi-
cazione circolan-
do in avanti:Avanzare a più di 15 km/h (9 mph)
circa.
Uso del veicolo con sistema ottico di parcheggio
(OPS)
Inserire l'indica-
zione automatica-
mente:Inserire la retromarcia con il quadro
acceso o col motore in funzione.
Viene visualizzata la modalità 1.
Disinserire ma-
nualmente l'indi-
cazione:
Premere un tasto per selezionare la
zona sulla radio o sul sistema di
navigazione
››› fascicolo Radio o
››› fascicolo Sistema di navigazio-
ne.
OPPURE: premere il pulsante
 sul
display.
OPPURE: una volta spento il qua-
dro, l'immagine dell'assistente alla
retromarcia rimane sul display per
un breve lasso di tempo.
Premere il tasto .
Scollegare l'indi-
cazione togliendo
la retromarcia:Si passa immediatamente all'indi-
cazione dell'OPS.
Scollegare l'indi-
cazione circolan-
do in avanti:Avanzare a più di 10 km/h (6 mph)
circa. Particolarità
1) Non utilizzare l'assistente alla retromarcia
nei seguenti casi:
- Se c'è un'anomalia nella regolazione dinamica dell'as-
setto (DCC).
– Se viene mostrata un'immagine poco chiara o poco
definita (poca visibilità o lente sporca).
- Se lo spazio dietro il veicolo non può essere visto con
chiarezza o completamente.
- Se il veicolo è caricato eccessivamente nella parte po-
steriore.
- Se il conducente non ha famigliarità con il sistema.
- Se il portellone posteriore è aperto.
– Se la posizione della telecamera o l'angolo di ripresa
sono stati modificati, ad esempio in seguito ad una col-
lisione; rivolgersi a un'officina specializzata per revisio-
nare il sistema.
2) Illusioni ottiche della telecamera (esempi)
Le immagini trasmesse dalla telecamera dell'assistente
alla retromarcia sono bidimensionali. Gli avvallamenti o
gli oggetti che fuoriescono dal suolo o da altri veicoli ri-
sultano più difficile da notare, o non si notano per la
mancanza di profondità dell'immagine sul display.
Può sembrare che gli oggetti o altri veicoli siano più vici-
ni o più lontani di quello che realmente sono:
- Passando da una superficie piana a una riva o penden-
za.
- Passando da una riva o pendenza a una superficie pia-
na.»
231
Dati tecnici
Consigli
Comando
Emergenza
Sicurezza

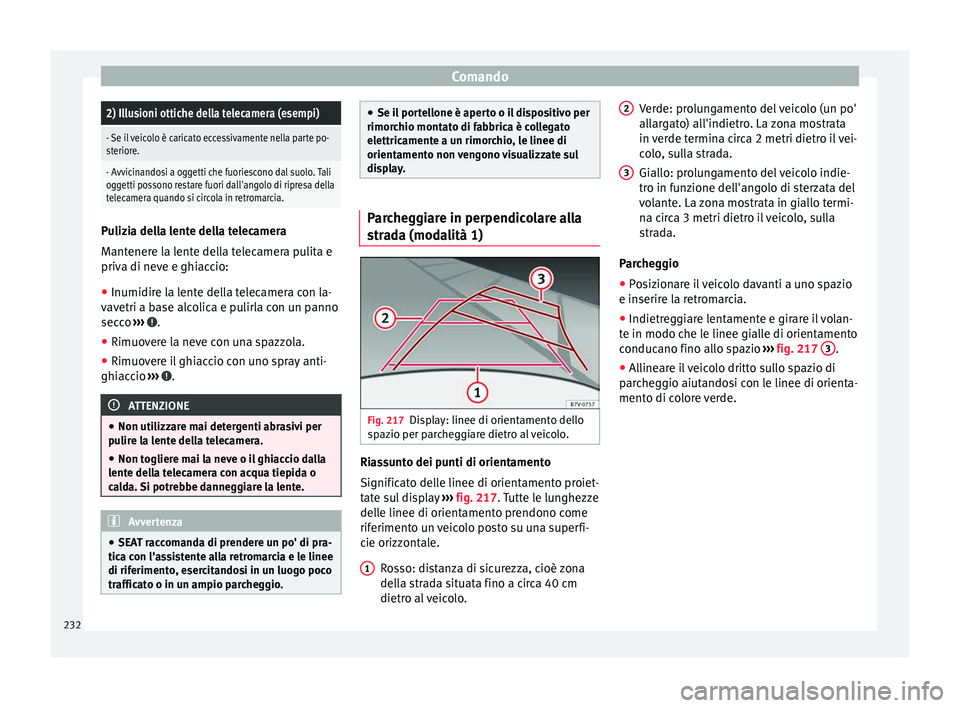

Comando2) Illusioni ottiche della telecamera (esempi)
- Se il veicolo è caricato eccessivamente nella parte po-
steriore.
- Avvicinandosi a oggetti che fuoriescono dal suolo. Tali
oggetti possono restare fuori dall'angolo di ripresa della
telecamera quando si circola in retromarcia.
Pulizia della lente della telecamera
Mant
ener

e la lente della telecamera pulita e
priva di neve e ghiaccio:
● Inumidire la lente della telecamera con la-
vav etri a b

ase alcolica e pulirla con un panno
secco ››› .
● Rimuovere la neve con una spazzola.
● Rimuovere il ghiaccio con uno spray anti-
ghi ac
c

io ››› .
ATTENZIONE
● Non utilizz ar

e mai detergenti abrasivi per
pulire la lente della telecamera.
● Non togliere mai la neve o il ghiaccio dalla
lente del
la telecamera con acqua tiepida o
calda. Si potrebbe danneggiare la lente. Avvertenza
● SEA T r

accomanda di prendere un po' di pra-
tica con l'assistente alla retromarcia e le linee
di riferimento, esercitandosi in un luogo poco
trafficato o in un ampio parcheggio. ●
Se il por

tellone è aperto o il dispositivo per
rimorchio montato di fabbrica è collegato
elettricamente a un rimorchio, le linee di
orientamento non vengono visualizzate sul
display. Parcheggiare in perpendicolare alla
str
a

da (modalità 1) Fig. 217
Display: linee di orientamento dello
s p
az

io per parcheggiare dietro al veicolo. Riassunto dei punti di orientamento
Signific
at
o del

le linee di orientamento proiet-
tate sul display ››› fig. 217. Tutte le lunghezze
delle linee di orientamento prendono come
riferimento un veicolo posto su una superfi-
cie orizzontale.
Rosso: distanza di sicurezza, cioè zona
della strada situata fino a circa 40 cm
dietro al veicolo.
1 Verde: prolungamento del veicolo (un po'
al
l
ar

gato) all'indietro. La zona mostrata
in verde termina circa 2 metri dietro il vei-
colo, sulla strada.
Giallo: prolungamento del veicolo indie-
tro in funzione dell'angolo di sterzata del
volante. La zona mostrata in giallo termi-
na circa 3 metri dietro il veicolo, sulla
strada.
Parcheggio
● Posizionare il veicolo davanti a uno spazio
e inserire l
a retromarcia.
● Indietreggiare lentamente e girare il volan-
te in modo che l
e linee gialle di orientamento
conducano fino allo spazio ››› fig. 217 3 .
● Allineare il veicolo dritto sullo spazio di
p ar
c

heggio aiutandosi con le linee di orienta-
mento di colore verde. 2 3
232

Sistemi di assistenza per il conducente

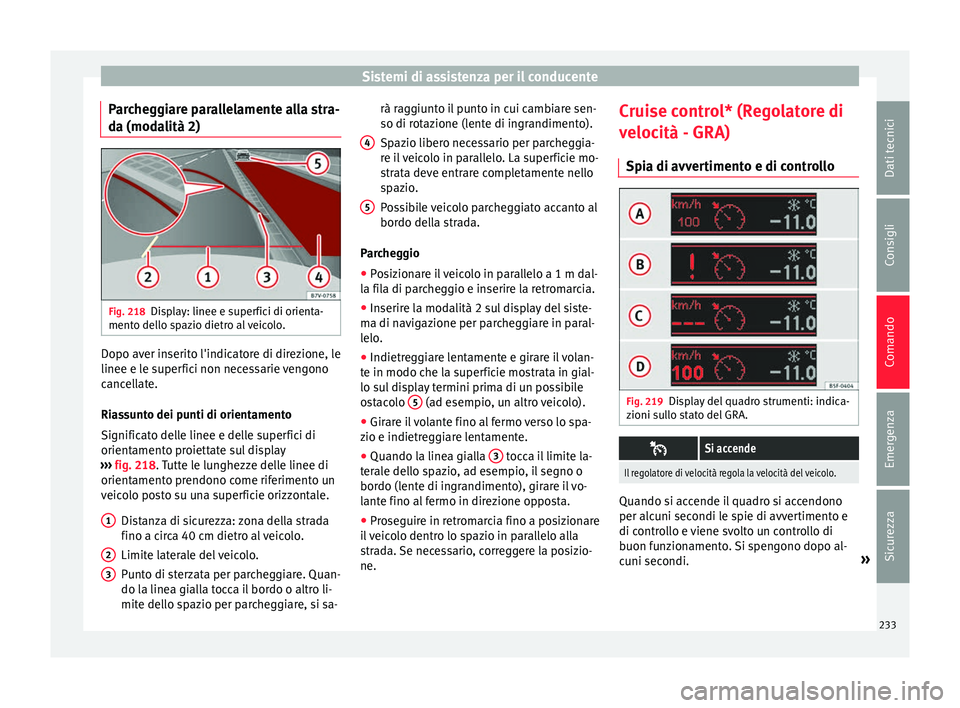

Parcheggiare parallelamente alla stra-
d a (mod
a
lità 2) Fig. 218
Display: linee e superfici di orienta-
ment o del
lo s

pazio dietro al veicolo. Dopo aver inserito l'indicatore di direzione, le
linee e l
e s
uper

fici non necessarie vengono
cancellate.
Riassunto dei punti di orientamento
Significato delle linee e delle superfici di
orientamento proiettate sul display
››› fig. 218. Tutte le lunghezze delle linee di
orientamento prendono come riferimento un
veicolo posto su una superficie orizzontale.
Distanza di sicurezza: zona della strada
fino a circa 40 cm dietro al veicolo.
Limite laterale del veicolo.
Punto di sterzata per parcheggiare. Quan-
do la linea gialla tocca il bordo o altro li-
mite dello spazio per parcheggiare, si sa-
1 2
3 rà raggiunto il punto in cui cambiare sen-
so di r
ot
az

ione (lente di ingrandimento).
Spazio libero necessario per parcheggia-
re il veicolo in parallelo. La superficie mo-
strata deve entrare completamente nello
spazio.
Possibile veicolo parcheggiato accanto al
bordo della strada.
Parcheggio
● Posizionare il veicolo in parallelo a 1 m dal-
la fil
a di parcheggio e inserire la retromarcia.
● Inserire la modalità 2 sul display del siste-
ma di nav
igazione per parcheggiare in paral-
lelo.
● Indietreggiare lentamente e girare il volan-
te in modo che l
a superficie mostrata in gial-
lo sul display termini prima di un possibile
ostacolo 5 (ad esempio, un altro veicolo).
● Girare il volante fino al fermo verso lo spa-
z io e indietr
e

ggiare lentamente.
● Quando la linea gialla 3 tocca il limite la-
t er
al

e dello spazio, ad esempio, il segno o
bordo (lente di ingrandimento), girare il vo-
lante fino al fermo in direzione opposta.
● Proseguire in retromarcia fino a posizionare
il

veicolo dentro lo spazio in parallelo alla
strada. Se necessario, correggere la posizio-
ne. 4 5 Cruise control* (Regolatore di
v
eloc
ità - GRA)
S

pia di avvertimento e di controllo Fig. 219
Display del quadro strumenti: indica-
z ioni s
u

llo stato del GRA. 
Si accende
Il regolatore di velocità regola la velocità del veicolo.
Quando si accende il quadro si accendono
per alc
u
ni sec

ondi le spie di avvertimento e
di controllo e viene svolto un controllo di
buon funzionamento. Si spengono dopo al-
cuni secondi. »
233
Dati tecnici
Consigli
Comando
Emergenza
Sicurezza

Comando

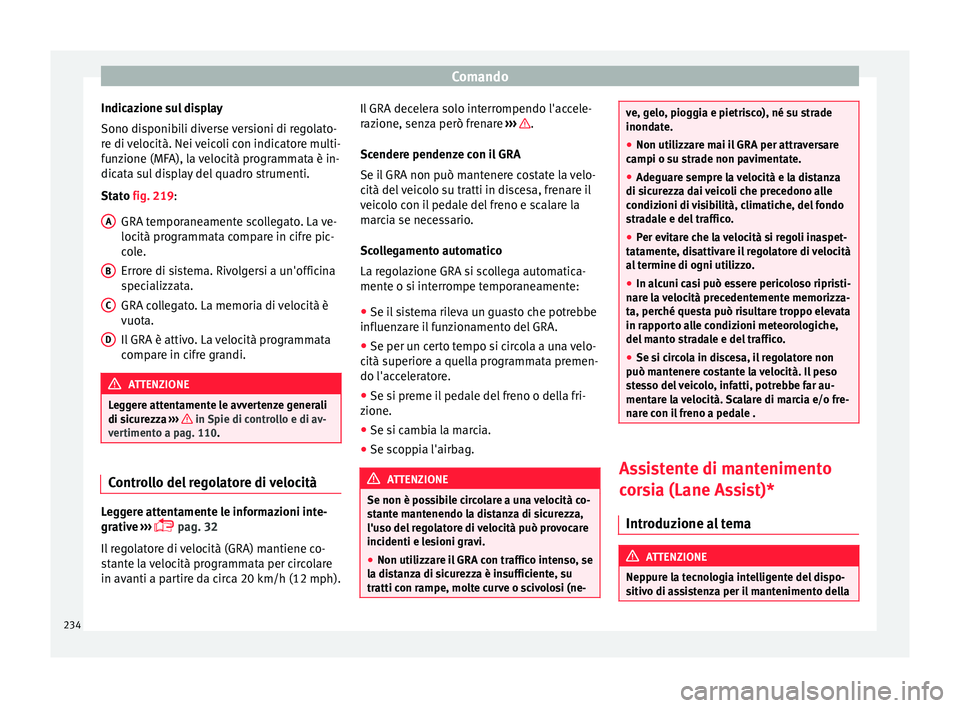

Indicazione sul display
Sono di s
ponib
ili diverse versioni di regolato-
re di velocità. Nei veicoli con indicatore multi-
funzione (MFA), la velocità programmata è in-
dicata sul display del quadro strumenti.
Stato fig. 219:
GRA temporaneamente scollegato. La ve-
locità programmata compare in cifre pic-
cole.
Errore di sistema. Rivolgersi a un'officina
specializzata.
GRA collegato. La memoria di velocità è
vuota.
Il GRA è attivo. La velocità programmata
compare in cifre grandi. ATTENZIONE
Leggere attentamente le avvertenze generali
di sic ur

ezza ››› in Spie di controllo e di av-
ver timent
o a pag. 110. Controllo del regolatore di velocità
Leggere attentamente le informazioni inte-
gr
ativ
e

›››
 pag. 32
Il regolatore di velocità (GRA) mantiene co-
stante la velocità programmata per circolare
in avanti a partire da circa 20 km/h (12 mph). A B
C
D Il GRA decelera solo interrompendo l'accele-
r
az
ione, sen

za però frenare ››› .
Sc ender
e penden
ze con il GRA
Se il GRA non può mantenere costate la velo-
cità del veicolo su tratti in discesa, frenare il
veicolo con il pedale del freno e scalare la
marcia se necessario.
Scollegamento automatico
La regolazione GRA si scollega automatica-
mente o si interrompe temporaneamente:
● Se il sistema rileva un guasto che potrebbe
influenzar
e il funzionamento del GRA.
● Se per un certo tempo si circola a una velo-
cità superior
e a quella programmata premen-
do l'acceleratore.
● Se si preme il pedale del freno o della fri-
zione.
● Se si c

ambia la marcia.
● Se scoppia l'airbag. ATTENZIONE
Se non è possibile circolare a una velocità co-
st ant

e mantenendo la distanza di sicurezza,
l'uso del regolatore di velocità può provocare
incidenti e lesioni gravi.
● Non utilizzare il GRA con traffico intenso, se
la dis
tanza di sicurezza è insufficiente, su
tratti con rampe, molte curve o scivolosi (ne- ve, gelo, pioggia e pietrisco), né su strade
inondat
e.
● Non uti

lizzare mai il GRA per attraversare
campi o su s
trade non pavimentate.
● Adeguare sempre la velocità e la distanza
di sicur
ezza dai veicoli che precedono alle
condizioni di visibilità, climatiche, del fondo
stradale e del traffico.
● Per evitare che la velocità si regoli inaspet-
tatament
e, disattivare il regolatore di velocità
al termine di ogni utilizzo.
● In alcuni casi può essere pericoloso ripristi-
nare l
a velocità precedentemente memorizza-
ta, perché questa può risultare troppo elevata
in rapporto alle condizioni meteorologiche,
del manto stradale e del traffico.
● Se si circola in discesa, il regolatore non
può mant
enere costante la velocità. Il peso
stesso del veicolo, infatti, potrebbe far au-
mentare la velocità. Scalare di marcia e/o fre-
nare con il freno a pedale . Assistente di mantenimento
c
or s

ia (Lane Assist)*
Introduzione al tema ATTENZIONE
Neppure la tecnologia intelligente del dispo-
sitiv o di a

ssistenza per il mantenimento della234

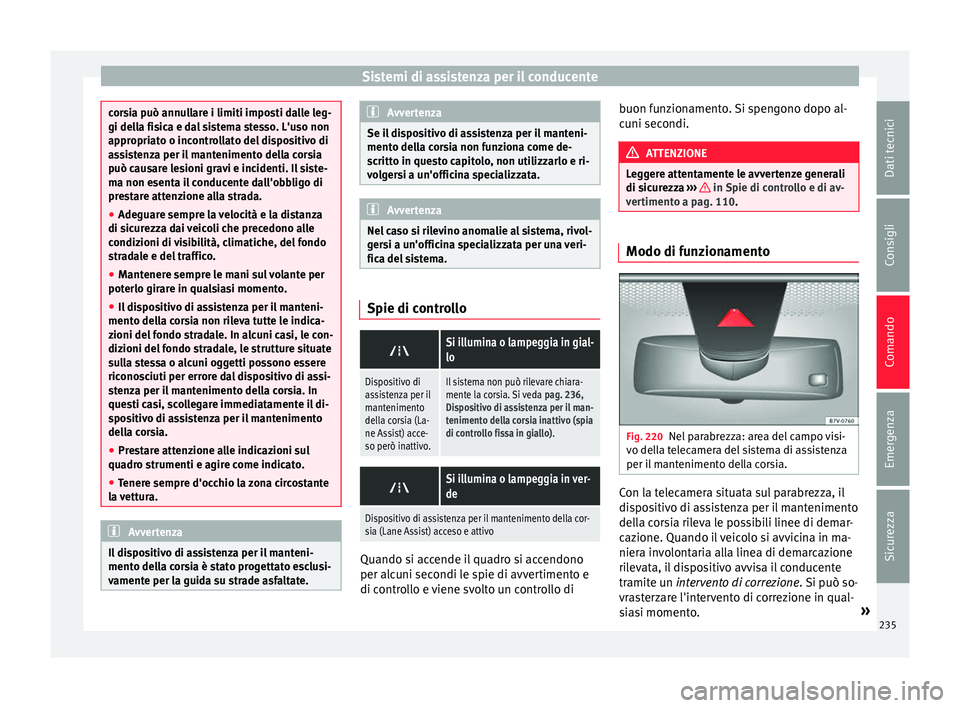

Sistemi di assistenza per il conducente
corsia può annullare i limiti imposti dalle leg-
gi dell
a fi
sica e dal sistema stesso. L'uso non
appropriato o incontrollato del dispositivo di
assistenza per il mantenimento della corsia
può causare lesioni gravi e incidenti. Il siste-
ma non esenta il conducente dall'obbligo di
prestare attenzione alla strada.
● Adeguare sempre la velocità e la distanza
di sicur
ezza dai veicoli che precedono alle
condizioni di visibilità, climatiche, del fondo
stradale e del traffico.
● Mantenere sempre le mani sul volante per
poterlo girar
e in qualsiasi momento.
● Il dispositivo di assistenza per il manteni-
mento dell
a corsia non rileva tutte le indica-
zioni del fondo stradale. In alcuni casi, le con-
dizioni del fondo stradale, le strutture situate
sulla stessa o alcuni oggetti possono essere
riconosciuti per errore dal dispositivo di assi-
stenza per il mantenimento della corsia. In
questi casi, scollegare immediatamente il di-
spositivo di assistenza per il mantenimento
della corsia.
● Prestare attenzione alle indicazioni sul
quadro s
trumenti e agire come indicato.
● Tenere sempre d'occhio la zona circostante
la v
ettura. Avvertenza
Il dispositivo di assistenza per il manteni-
mento del l

a corsia è stato progettato esclusi-
vamente per la guida su strade asfaltate. Avvertenza
Se il dispositivo di assistenza per il manteni-
mento del l

a corsia non funziona come de-
scritto in questo capitolo, non utilizzarlo e ri-
volgersi a un'officina specializzata. Avvertenza
Nel caso si rilevino anomalie al sistema, rivol-
ger s

i a un'officina specializzata per una veri-
fica del sistema. Spie di controllo

Si illumina o lampeggia in gial-
lo
Dispositivo di
assistenza per il
mantenimento
della corsia (La-
ne Assist) acce-
so però inattivo.Il sistema non può rilevare chiara-
mente la corsia. Si veda
pag. 236,
Dispositivo di assistenza per il man-
tenimento della corsia inattivo (spia
di controllo fissa in giallo). 
Si illumina o lampeggia in ver-
de
Dispositivo di assistenza per il mantenimento della cor-
sia (Lane Assist) acceso e attivo
Quando si accende il quadro si accendono
per alc
u
ni sec

ondi le spie di avvertimento e
di controllo e viene svolto un controllo di buon funzionamento. Si spengono dopo al-
cuni sec

ondi. ATTENZIONE
Leggere attentamente le avvertenze generali
di sic ur

ezza ››› in Spie di controllo e di av-
ver timent
o a pag. 110. Modo di funzionamento
Fig. 220
Nel parabrezza: area del campo visi-
v o del
l

a telecamera del sistema di assistenza
per il mantenimento della corsia. Con la telecamera situata sul parabrezza, il
di
s
po

sitivo di assistenza per il mantenimento
della corsia rileva le possibili linee di demar-
cazione. Quando il veicolo si avvicina in ma-
niera involontaria alla linea di demarcazione
rilevata, il dispositivo avvisa il conducente
tramite un intervento di correzione. Si può so-
vrasterzare l'intervento di correzione in qual-
siasi momento. »
235
Dati tecnici
Consigli
Comando
Emergenza
Sicurezza

Comando

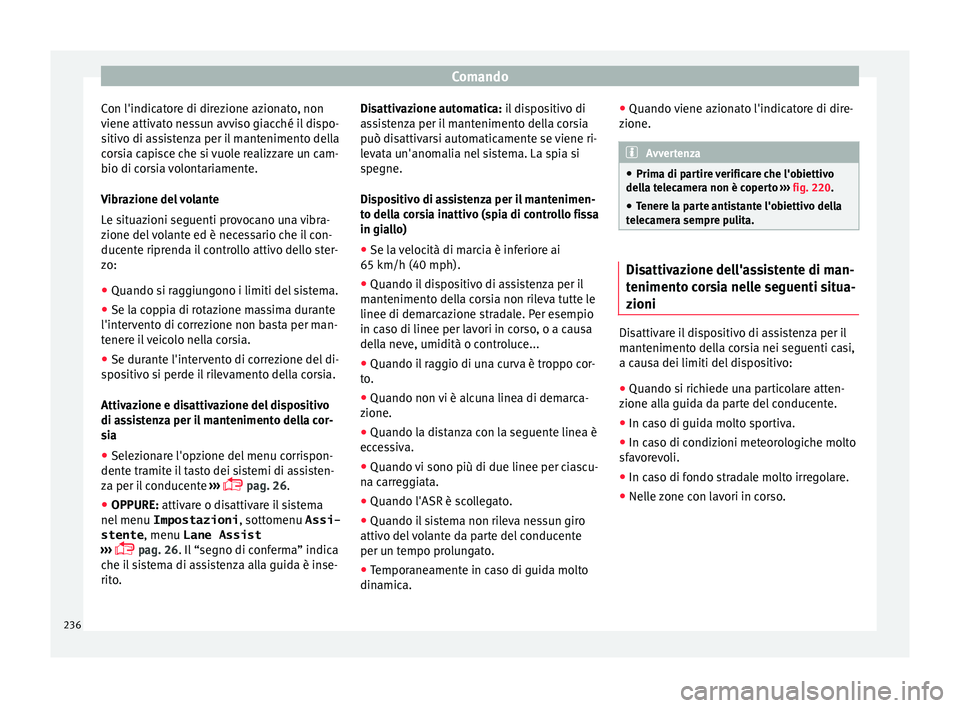

Con l'indicatore di direzione azionato, non
v iene attiv
at
o nessun avviso giacché il dispo-
sitivo di assistenza per il mantenimento della
corsia capisce che si vuole realizzare un cam-
bio di corsia volontariamente.
Vibrazione del volante
Le situazioni seguenti provocano una vibra-
zione del volante ed è necessario che il con-
ducente riprenda il controllo attivo dello ster-
zo:
● Quando si raggiungono i limiti del sistema.
● Se la coppia di rotazione massima durante
l'interv
ento di correzione non basta per man-
tenere il veicolo nella corsia.
● Se durante l'intervento di correzione del di-
spos
itivo si perde il rilevamento della corsia.
Attivazione e disattivazione del dispositivo
di assistenza per il mantenimento della cor-
sia
● Selezionare l'opzione del menu corrispon-
dente tramit
e il tasto dei sistemi di assisten-
za per il conducente ›››
 pag. 26.
● OPPURE: attivare o di
sattivare il sistema
nel menu Impostazioni , sottomenu Assi-
stente , menu Lane Assist
›››  pag. 26. Il “segno di conferma” indica
che il sistema di assistenza alla guida è inse-
rito. Disattivazione automatica: i
l di

spositivo di
assistenza per il mantenimento della corsia
può disattivarsi automaticamente se viene ri-
levata un'anomalia nel sistema. La spia si
spegne.
Dispositivo di assistenza per il mantenimen-
to della corsia inattivo (spia di controllo fissa
in giallo)
● Se la velocità di marcia è inferiore ai
65 km/h (40 mph).
● Quando il dispositivo di assistenza per il
manteniment
o della corsia non rileva tutte le
linee di demarcazione stradale. Per esempio
in caso di linee per lavori in corso, o a causa
della neve, umidità o controluce...
● Quando il raggio di una curva è troppo cor-
to.
● Quando non

vi è alcuna linea di demarca-
zione.
● Quando la di

stanza con la seguente linea è
ecce
ssiva.
● Quando vi sono più di due linee per ciascu-
na carr
eggiata.
● Quando l'ASR è scollegato.
● Quando il sistema non rileva nessun giro
attivo del
volante da parte del conducente
per un tempo prolungato.
● Temporaneamente in caso di guida molto
dinamica. ●
Quando
viene az

ionato l'indicatore di dire-
zione. Avvertenza
● Prima di p ar

tire verificare che l'obiettivo
della telecamera non è coperto ››› fig. 220.
● Tenere la parte antistante l'obiettivo della
telec
amera sempre pulita. Disattivazione dell'assistente di man-
teniment
o c

orsia nelle seguenti situa-
zioni Disattivare il dispositivo di assistenza per il
m
ant
eniment

o della corsia nei seguenti casi,
a causa dei limiti del dispositivo:
● Quando si richiede una particolare atten-
zione all
a guida da parte del conducente.
● In caso di guida molto sportiva.
● In caso di condizioni meteorologiche molto
sfavor
evoli.
● In caso di fondo stradale molto irregolare.
● Nelle zone con lavori in corso. 236

Sistemi di assistenza per il conducente

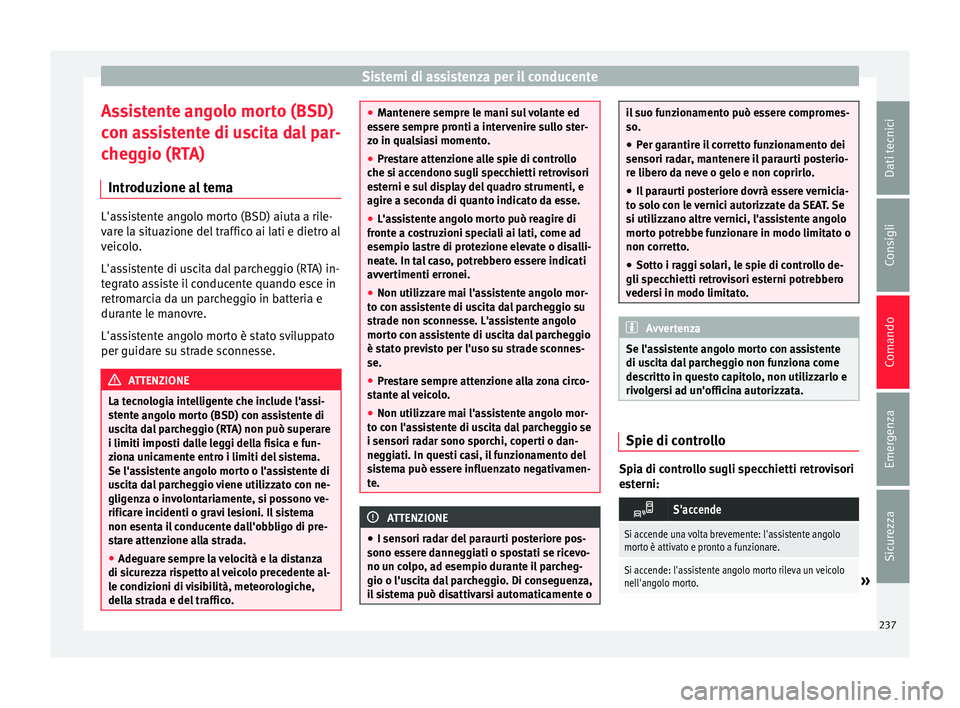

Assistente angolo morto (BSD)
c on a
s
sistente di uscita dal par-
cheggio (RTA)
Introduzione al tema L'assistente angolo morto (BSD) aiuta a rile-
var
e l

a situazione del traffico ai lati e dietro al
veicolo.
L'assistente di uscita dal parcheggio (RTA) in-
tegrato assiste il conducente quando esce in
retromarcia da un parcheggio in batteria e
durante le manovre.
L'assistente angolo morto è stato sviluppato
per guidare su strade sconnesse. ATTENZIONE
La tecnologia intelligente che include l'assi-
st ent

e angolo morto (BSD) con assistente di
uscita dal parcheggio (RTA) non può superare
i limiti imposti dalle leggi della fisica e fun-
ziona unicamente entro i limiti del sistema.
Se l'assistente angolo morto o l'assistente di
uscita dal parcheggio viene utilizzato con ne-
gligenza o involontariamente, si possono ve-
rificare incidenti o gravi lesioni. Il sistema
non esenta il conducente dall'obbligo di pre-
stare attenzione alla strada.
● Adeguare sempre la velocità e la distanza
di sicur
ezza rispetto al veicolo precedente al-
le condizioni di visibilità, meteorologiche,
della strada e del traffico. ●
Mant ener

e sempre le mani sul volante ed
essere sempre pronti a intervenire sullo ster-
zo in qualsiasi momento.
● Prestare attenzione alle spie di controllo
che si ac
cendono sugli specchietti retrovisori
esterni e sul display del quadro strumenti, e
agire a seconda di quanto indicato da esse.
● L'assistente angolo morto può reagire di
fronte a c
ostruzioni speciali ai lati, come ad
esempio lastre di protezione elevate o disalli-
neate. In tal caso, potrebbero essere indicati
avvertimenti erronei.
● Non utilizzare mai l'assistente angolo mor-
to con a
ssistente di uscita dal parcheggio su
strade non sconnesse. L'assistente angolo
morto con assistente di uscita dal parcheggio
è stato previsto per l'uso su strade sconnes-
se.
● Prestare sempre attenzione alla zona circo-
stant
e al veicolo.
● Non utilizzare mai l'assistente angolo mor-
to con l'a
ssistente di uscita dal parcheggio se
i sensori radar sono sporchi, coperti o dan-
neggiati. In questi casi, il funzionamento del
sistema può essere influenzato negativamen-
te. ATTENZIONE
● I sensori r a

dar del paraurti posteriore pos-
sono essere danneggiati o spostati se ricevo-
no un colpo, ad esempio durante il parcheg-
gio o l'uscita dal parcheggio. Di conseguenza,
il sistema può disattivarsi automaticamente o il suo funzionamento può essere compromes-
so.
● Per g

arantire il corretto funzionamento dei
sensori ra
dar, mantenere il paraurti posterio-
re libero da neve o gelo e non coprirlo.
● Il paraurti posteriore dovrà essere vernicia-
to solo c
on le vernici autorizzate da SEAT. Se
si utilizzano altre vernici, l'assistente angolo
morto potrebbe funzionare in modo limitato o
non corretto.
● Sotto i raggi solari, le spie di controllo de-
gli specc
hietti retrovisori esterni potrebbero
vedersi in modo limitato. Avvertenza
Se l'assistente angolo morto con assistente
di us c

ita dal parcheggio non funziona come
descritto in questo capitolo, non utilizzarlo e
rivolgersi ad un'officina autorizzata. Spie di controllo
Spia di controllo sugli specchietti retrovisori
e
s
t

erni: 
S'accende
Si accende una volta brevemente: l'assistente angolo
morto è attivato e pronto a funzionare.
Si accende: l'assistente angolo morto rileva un veicolo
nell'angolo morto.»
237
Dati tecnici
Consigli
Comando
Emergenza
Sicurezza

Comando

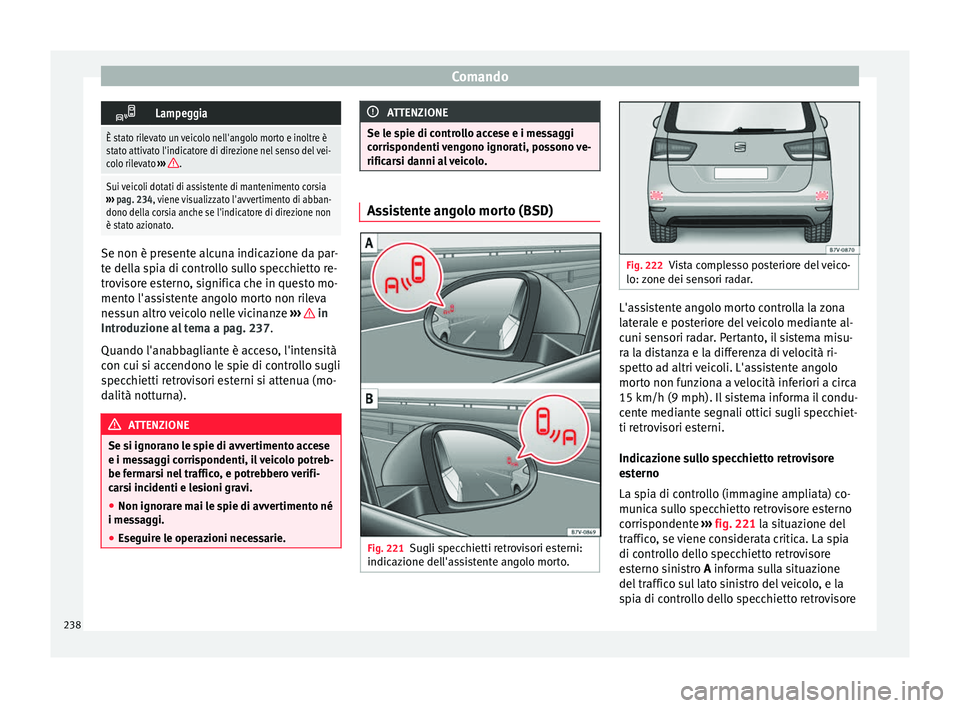

Lampeggia
È stato rilevato un veicolo nell'angolo morto e inoltre è
stato attivato l'indicatore di direzione nel senso del vei-
colo rilevato
›››
.
Sui veicoli dotati di assistente di mantenimento corsia
››› pag. 234, viene visualizzato l'avvertimento di abban-
dono della corsia anche se l'indicatore di direzione non
è stato azionato. Se non è presente alcuna indicazione da par-
te del
l

a spia di controllo sullo specchietto re-
trovisore esterno, significa che in questo mo-
mento l'assistente angolo morto non rileva
nessun altro veicolo nelle vicinanze ››› in
Intr oduz
ione a

l tema a pag. 237.
Quando l'anabbagliante è acceso, l'intensità
con cui si accendono le spie di controllo sugli
specchietti retrovisori esterni si attenua (mo-
dalità notturna). ATTENZIONE
Se si ignorano le spie di avvertimento accese
e i mes s

aggi corrispondenti, il veicolo potreb-
be fermarsi nel traffico, e potrebbero verifi-
carsi incidenti e lesioni gravi.
● Non ignorare mai le spie di avvertimento né
i mess
aggi.
● Eseguire le operazioni necessarie. ATTENZIONE
Se le spie di controllo accese e i messaggi
corri s

pondenti vengono ignorati, possono ve-
rificarsi danni al veicolo. Assistente angolo morto (BSD)
Fig. 221
Sugli specchietti retrovisori esterni:
indic az
ione del

l'assistente angolo morto. Fig. 222
Vista complesso posteriore del veico-
lo: z one dei sen

sori radar. L'assistente angolo morto controlla la zona
l
at
er

ale e posteriore del veicolo mediante al-
cuni sensori radar. Pertanto, il sistema misu-
ra la distanza e la differenza di velocità ri-
spetto ad altri veicoli. L'assistente angolo
morto non funziona a velocità inferiori a circa
15 km/h (9 mph). Il sistema informa il condu-
cente mediante segnali ottici sugli specchiet-
ti retrovisori esterni.
Indicazione sullo specchietto retrovisore
esterno
La spia di controllo (immagine ampliata) co-
munica sullo specchietto retrovisore esterno
corrispondente ››› fig. 221 la situazione del
traffico, se viene considerata critica. La spia
di controllo dello specchietto retrovisore
esterno sinistro A informa sulla situazione
del traffico sul lato sinistro del veicolo, e la
spia di controllo dello specchietto retrovisore
238
