Page 17 of 344

Elementi essenziali
Regolazione del poggiatesta Fig. 20
Sedile anteriore regolazione del pog-
gi at
e
sta. Afferrare il poggiatesta ai lati con entrambe
l
e m
ani e s
pingerlo verso l’alto fino a fissarlo
nella posizione desiderata. Per abbassarlo,
agire analogamente, premendo il tasto late-
rale 1 .
››› in Smontaggio e montaggio dei
poggiatesta a pag. 153
››› pag. 58, ››› pag. 151 Regolazione delle cinture di sicurezza
Fig. 21
Posizionamento e rimozione della
c hiu
s
ura della cintura di sicurezza. Fig. 22
Cintura di sicurezza e poggiatesta (vi-
sti fr ont
almente e lateralmente) posizionati
correttamente. Per regolare la cintura di sicurezza nella zona
del
l
e s
palle, regolare l’altezza dei sedili o
l'altezza della cintura.
Il tratto diagonale del nastro deve trovarsi in
posizione centrale, mai sul collo. La cintura
di sicurezza deve rimanere piatta e aderire
bene alla parte superiore del corpo
Il tratto addominale del nastro aderisce al ba-
cino, non all’addome. La cintura di sicurezza
deve rimanere piatta e aderire bene al baci-
no.
››› pag. 62
››› pag. 66 15

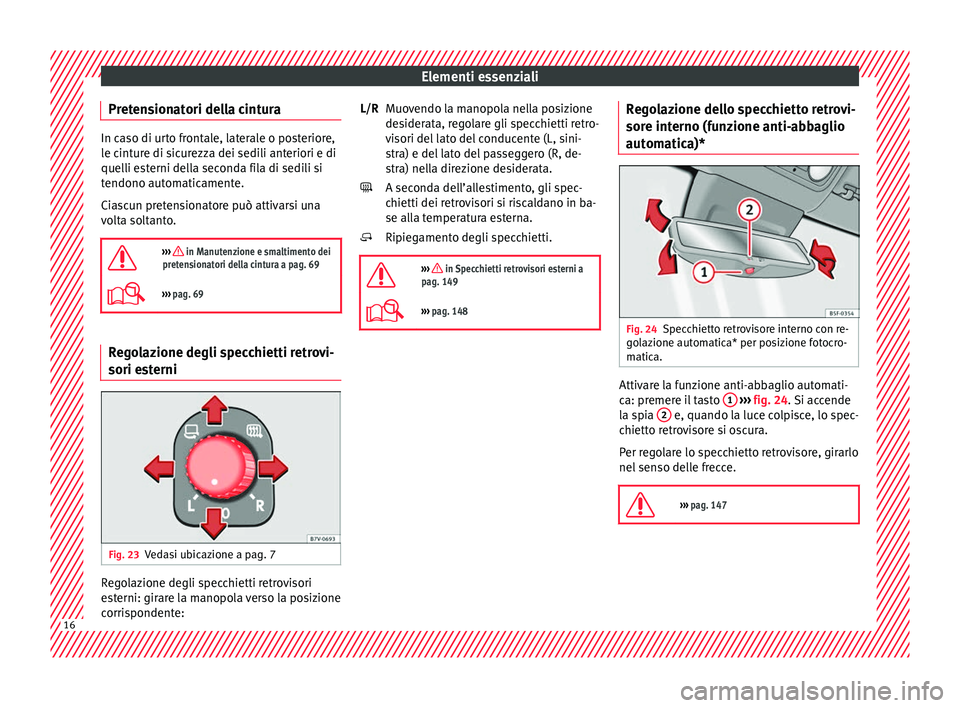

Page 18 of 344

Elementi essenziali
Pretensionatori della cintura In caso di urto frontale, laterale o posteriore,
le c
int
ure di sicurezza dei sedili anteriori e di
quelli esterni della seconda fila di sedili si
tendono automaticamente.
Ciascun pretensionatore può attivarsi una
volta soltanto.
››› in Manutenzione e smaltimento dei
pretensionatori della cintura a pag. 69
››› pag. 69 Regolazione degli specchietti retrovi-
sori e
s
t
erni Fig. 23
Vedasi ubicazione a pag. 7 Regolazione degli specchietti retrovisori
e
s
t
erni: girare la manopola verso la posizione
corrispondente: Muovendo la manopola nella posizione
desider
ata, regolare gli specchietti retro-
visori del lato del conducente (L, sini-
stra) e del lato del passeggero (R, de-
stra) nella direzione desiderata.
A seconda dell’allestimento, gli spec-
chietti dei retrovisori si riscaldano in ba-
se alla temperatura esterna.
Ripiegamento degli specchietti.
››› in Specchietti retrovisori esterni a
pag. 149
››› pag. 148 L/R
Regolazione dello specchietto retrovi-
sor
e int
erno (f
unzione anti-abbaglio
automatica)* Fig. 24
Specchietto retrovisore interno con re-
g o
l
azione automatica* per posizione fotocro-
matica. Attivare la funzione anti-abbaglio automati-
c
a: pr
emer
e il tasto 1
› ›
› fig. 24 . Si accende
la spia 2 e, quando la luce colpisce, lo spec-
c hiett
o r
etrovisore si oscura.
Per regolare lo specchietto retrovisore, girarlo
nel senso delle frecce.
››› pag. 147 16

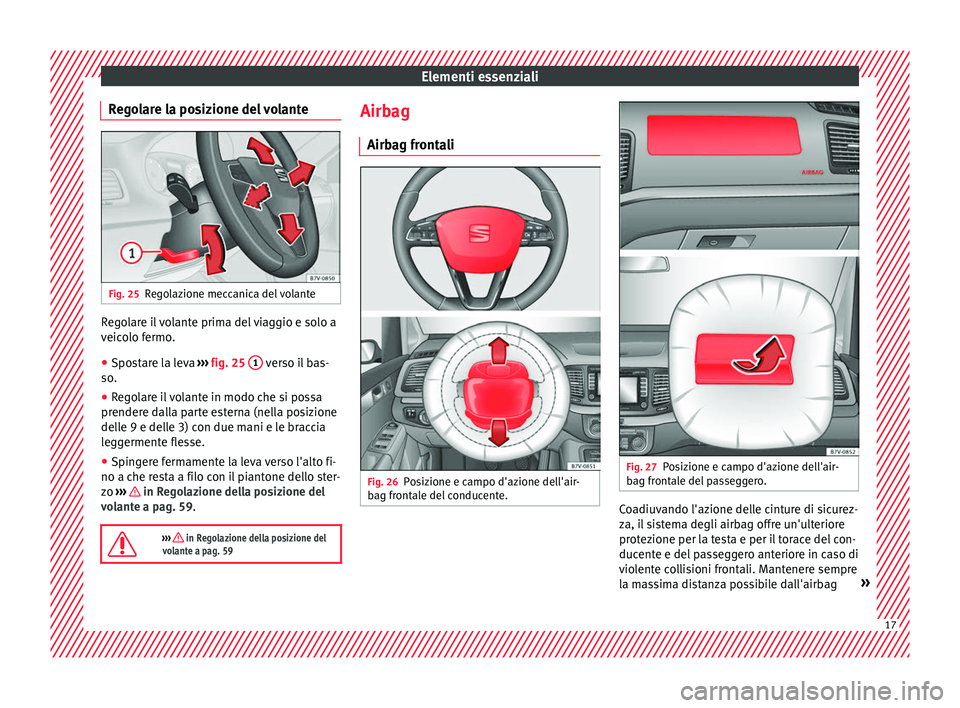

Page 19 of 344

Elementi essenziali
Regolare la posizione del volante Fig. 25
Regolazione meccanica del volante Regolare il volante prima del viaggio e solo a
v
eic
o
lo fermo.
● Spostare la leva ›››
fig. 25 1 verso il bas-
so .
● Re
golare il volante in modo che si possa
prendere d
alla parte esterna (nella posizione
delle 9 e delle 3) con due mani e le braccia
leggermente flesse.
● Spingere fermamente la leva verso l'alto fi-
no a che re
sta a filo con il piantone dello ster-
zo ››› in Regolazione della posizione del
v o
l
ante a pag. 59.
››› in Regolazione della posizione del
volante a pag. 59 Airbag
Airb ag fr
ont
ali Fig. 26
Posizione e campo d'azione dell'air-
b ag fr
ont
ale del conducente. Fig. 27
Posizione e campo d'azione dell'air-
b ag fr
ont
ale del passeggero. Coadiuvando l'azione delle cinture di sicurez-
z
a, i
l
sistema degli airbag offre un'ulteriore
protezione per la testa e per il torace del con-
ducente e del passeggero anteriore in caso di
violente collisioni frontali. Mantenere sempre
la massima distanza possibile dall'airbag » 17

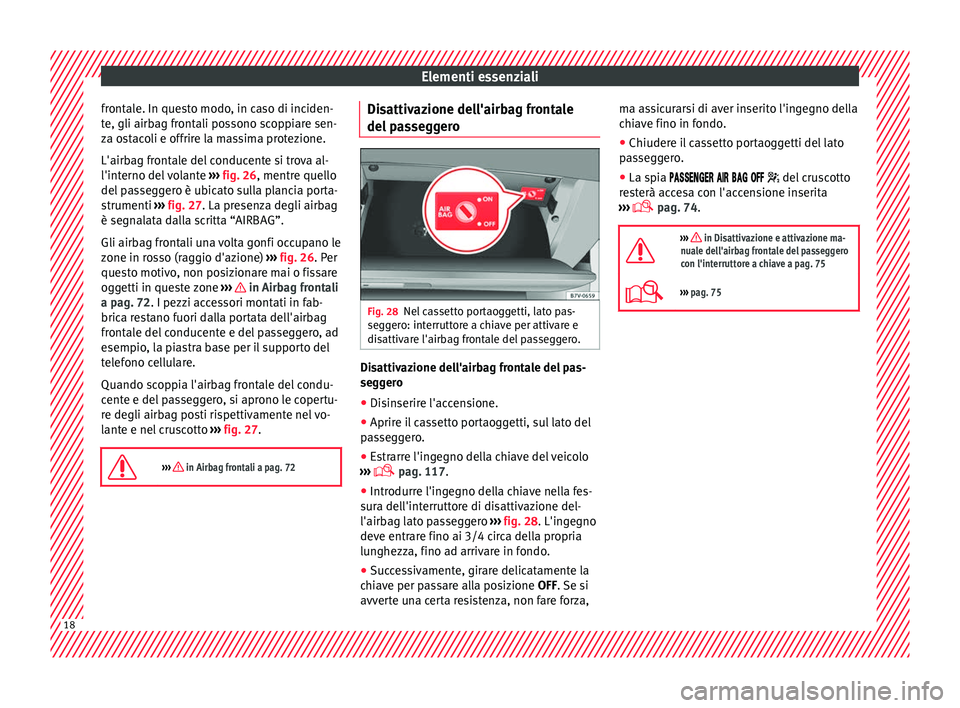

Page 20 of 344

Elementi essenziali
frontale. In questo modo, in caso di inciden-
t e, gli airb
ag fr
ontali possono scoppiare sen-
za ostacoli e offrire la massima protezione.
L'airbag frontale del conducente si trova al-
l'interno del volante ››› fig. 26, mentre quello
del passeggero è ubicato sulla plancia porta-
strumenti ››› fig. 27. La presenza degli airbag
è segnalata dalla scritta “AIRBAG”.
Gli airbag frontali una volta gonfi occupano le
zone in rosso (raggio d'azione) ››› fig. 26. Per
questo motivo, non posizionare mai o fissare
oggetti in queste zone ››› in Airbag frontali
a p ag. 72
. I pezz
i accessori montati in fab-
brica restano fuori dalla portata dell'airbag
frontale del conducente e del passeggero, ad
esempio, la piastra base per il supporto del
telefono cellulare.
Quando scoppia l'airbag frontale del condu-
cente e del passeggero, si aprono le copertu-
re degli airbag posti rispettivamente nel vo-
lante e nel cruscotto ››› fig. 27.
››› in Airbag frontali a pag. 72 Disattivazione dell'airbag frontale
del p
a
s
seggero Fig. 28
Nel cassetto portaoggetti, lato pas-
se g
g
ero: interruttore a chiave per attivare e
disattivare l'airbag frontale del passeggero. Disattivazione dell'airbag frontale del pas-
se
g
g
ero
● Disinserire l'accensione.
● Aprire il cassetto portaoggetti, sul lato del
pas
seggero.
● Estrarre l'ingegno della chiave del veicolo
›››
pag. 117.
● Introdurre l'ingegno della chiave nella fes-
sura del
l'interruttore di disattivazione del-
l'airbag lato passeggero ››› fig. 28. L'ingegno
deve entrare fino ai 3/4 circa della propria
lunghezza, fino ad arrivare in fondo.
● Successivamente, girare delicatamente la
chiav
e per passare alla posizione OFF. Se si
avverte una certa resistenza, non fare forza, ma assicurarsi di aver inserito l'ingegno della
chiav
e fino in fondo.
● Chiudere il cassetto portaoggetti del lato
pas
seggero.
● La spia
del cruscotto
resterà accesa con l'accensione inserita
››› pag. 74.
››› in Disattivazione e attivazione ma-
nuale dell'airbag frontale del passeggero
con l'interruttore a chiave a pag. 75
››› pag. 75 18

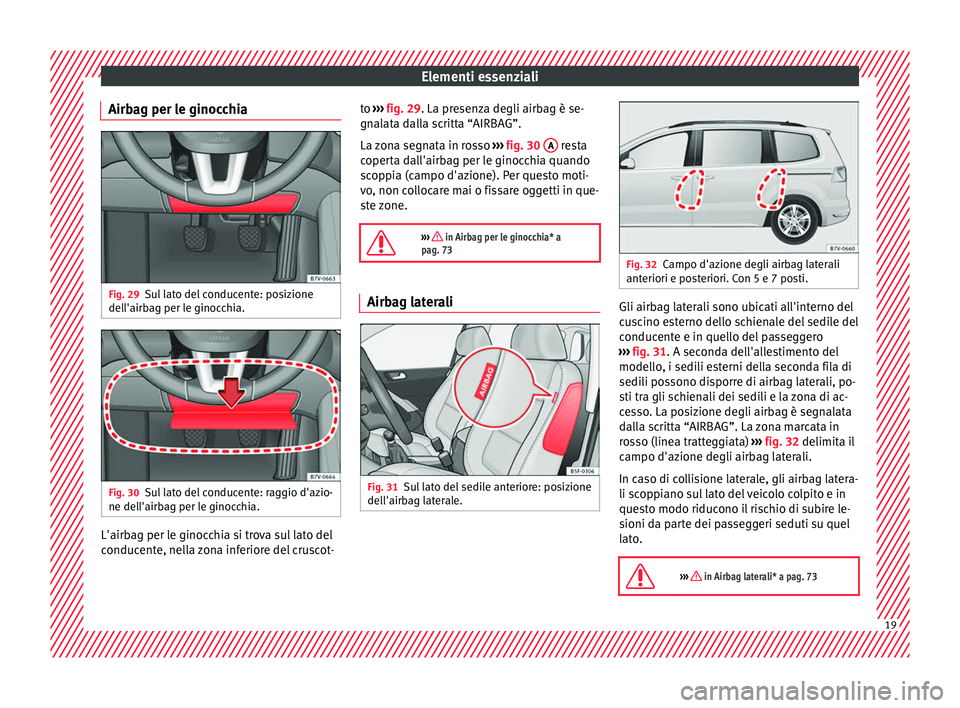

Page 21 of 344

Elementi essenziali
Airbag per le ginocchia Fig. 29
Sul lato del conducente: posizione
del l'airb
ag per l
e ginocchia. Fig. 30
Sul lato del conducente: raggio d'azio-
ne del l'airb
ag per l
e ginocchia.L'airbag per le ginocchia si trova sul lato del
c
onduc
ent
e, nella zona inferiore del cruscot- to
››› fig. 29. La pr
esenza degli airbag è se-
gnalata dalla scritta “AIRBAG”.
La zona segnata in rosso ››› fig. 30 A resta
c oper
t
a dall'airbag per le ginocchia quando
scoppia (campo d'azione). Per questo moti-
vo, non collocare mai o fissare oggetti in que-
ste zone.
››› in Airbag per le ginocchia* a
pag. 73 Airbag laterali
Fig. 31
Sul lato del sedile anteriore: posizione
del l'airb
ag l
aterale. Fig. 32
Campo d'azione degli airbag laterali
anteriori e po s
teriori. Con 5 e 7 posti. Gli airbag laterali sono ubicati all'interno del
c
u
s
cino esterno dello schienale del sedile del
conducente e in quello del passeggero
››› fig. 31. A seconda dell'allestimento del
modello, i sedili esterni della seconda fila di
sedili possono disporre di airbag laterali, po-
sti tra gli schienali dei sedili e la zona di ac-
cesso. La posizione degli airbag è segnalata
dalla scritta “AIRBAG”. La zona marcata in
rosso (linea tratteggiata) ››› fig. 32 delimita il
campo d'azione degli airbag laterali.
In caso di collisione laterale, gli airbag latera-
li scoppiano sul lato del veicolo colpito e in
questo modo riducono il rischio di subire le-
sioni da parte dei passeggeri seduti su quel
lato.
››› in Airbag laterali* a pag. 73 19

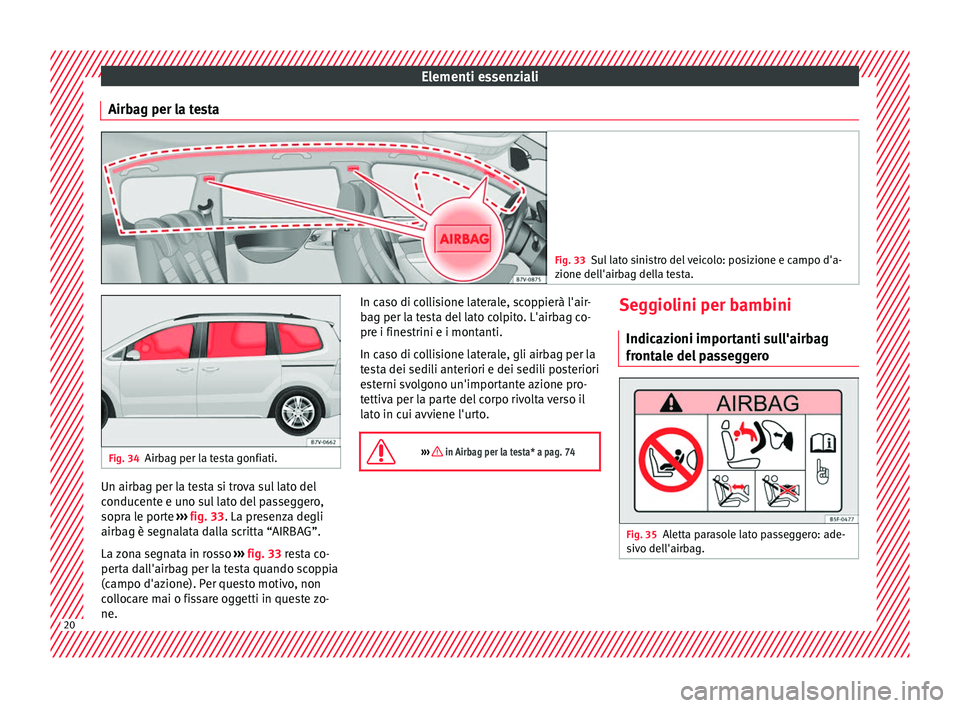

Page 22 of 344

Elementi essenziali
Airbag per la testa Fig. 33
Sul lato sinistro del veicolo: posizione e campo d'a-
zione del l'airb
ag della testa. Fig. 34
Airbag per la testa gonfiati. Un airbag per la testa si trova sul lato del
c
onduc
ent
e e uno sul lato del passeggero,
sopra le porte ››› fig. 33. La presenza degli
airbag è segnalata dalla scritta “AIRBAG”.
La zona segnata in rosso ››› fig. 33 resta co-
perta dall'airbag per la testa quando scoppia
(campo d'azione). Per questo motivo, non
collocare mai o fissare oggetti in queste zo-
ne. In caso di collisione laterale, scoppierà l'air-
bag per la t
esta del lato colpito. L'airbag co-
pre i finestrini e i montanti.
In caso di collisione laterale, gli airbag per la
testa dei sedili anteriori e dei sedili posteriori
esterni svolgono un'importante azione pro-
tettiva per la parte del corpo rivolta verso il
lato in cui avviene l'urto.
››› in Airbag per la testa* a pag. 74 Seggiolini per bambini
Indic az
ioni impor
tanti sull'airbag
frontale del passeggero Fig. 35
Aletta parasole lato passeggero: ade-
s iv
o del
l'airbag. 20
Page 23 of 344
Elementi essenziali
Fig. 36
Nella parte posteriore della porta del
pa s
seggero: adesivo relativo all'airbag. Nell'aletta parasole del passeggero e/o nella
p
ar
t
e posteriore della porta del passeggero è
presente un adesivo con informazioni impor-
tanti sull'airbag del passeggero.
››› in Introduzione al tema a pag. 76
››› pag. 77 Diversi sistemi di fissaggio
Fig. 37
Nei sedili posteriori: diverse possibilità di
fis s
aggio del seggiolino per bambini. Fissare sempre i seggiolini in modo corretto e
s
ic
ur
o nel veicolo in accordo alle istruzioni di
montaggio del produttore del seggiolino. Il seggiolino montato deve restare ben ap-
poggiat
o sul sedile del veicolo e non deve
muoversi o oscillare più di 2,5 cm (un polli-
ce). I seggiolini predisposti per il fissaggio con
cintur
a Top Tether devono essere sorretti an-
che con la cintura di fissaggio Top Tether al
veicolo ››› pag. 23. Fissare la cintura di fis-
saggio solo negli anelli previsti e identificati » 21

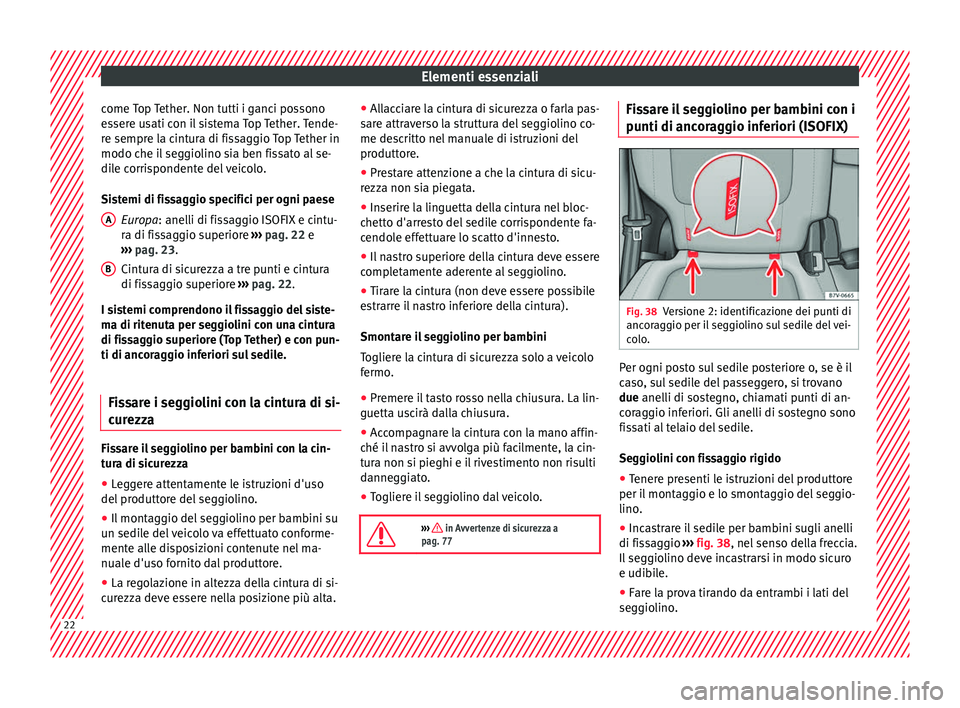

Page 24 of 344

Elementi essenziali
come Top Tether. Non tutti i ganci possono
e s
ser
e usati con il sistema Top Tether. Tende-
re sempre la cintura di fissaggio Top Tether in
modo che il seggiolino sia ben fissato al se-
dile corrispondente del veicolo.
Sistemi di fissaggio specifici per ogni paese
Europa: anelli di fissaggio ISOFIX e cintu-
ra di fissaggio superiore ››› pag. 22 e
››› pag. 23.
Cintura di sicurezza a tre punti e cintura
di fissaggio superiore ››› pag. 22.
I sistemi comprendono il fissaggio del siste-
ma di ritenuta per seggiolini con una cintura
di fissaggio superiore (Top Tether) e con pun-
ti di ancoraggio inferiori sul sedile.
Fissare i seggiolini con la cintura di si-
curezz
a Fissare il seggiolino per bambini con la cin-
t
ur
a di s
icurezza
● Leggere attentamente le istruzioni d'uso
del produtt
ore del seggiolino.
● Il montaggio del seggiolino per bambini su
un sedil
e del veicolo va effettuato conforme-
mente alle disposizioni contenute nel ma-
nuale d'uso fornito dal produttore.
● La regolazione in altezza della cintura di si-
curezz
a deve essere nella posizione più alta.
A B ●
Al
l
acciare la cintura di sicurezza o farla pas-
sare attraverso la struttura del seggiolino co-
me descritto nel manuale di istruzioni del
produttore.
● Prestare attenzione a che la cintura di sicu-
rezza non s
ia piegata.
● Inserire la linguetta della cintura nel bloc-
chetto d'arr
esto del sedile corrispondente fa-
cendole effettuare lo scatto d'innesto.
● Il nastro superiore della cintura deve essere
compl
etamente aderente al seggiolino.
● Tirare la cintura (non deve essere possibile
estr
arre il nastro inferiore della cintura).
Smontare il seggiolino per bambini
Togliere la cintura di sicurezza solo a veicolo
fermo.
● Premere il tasto rosso nella chiusura. La lin-
guetta us
cirà dalla chiusura.
● Accompagnare la cintura con la mano affin-
ché il
nastro si avvolga più facilmente, la cin-
tura non si pieghi e il rivestimento non risulti
danneggiato.
● Togliere il seggiolino dal veicolo.
››› in Avvertenze di sicurezza a
pag. 77 Fissare il seggiolino per bambini con i
p
u
nti di anc
oraggio inferiori (ISOFIX) Fig. 38
Versione 2: identificazione dei punti di
anc or
ag
gio per il seggiolino sul sedile del vei-
colo. Per ogni posto sul sedile posteriore o, se è il
c
a
so
, sul sedile del passeggero, si trovano
due anelli di sostegno, chiamati punti di an-
coraggio inferiori. Gli anelli di sostegno sono
fissati al telaio del sedile.
Seggiolini con fissaggio rigido
● Tenere presenti le istruzioni del produttore
per il mont
aggio e lo smontaggio del seggio-
lino.
● Incastrare il sedile per bambini sugli anelli
di fiss
aggio ››› fig. 38, nel senso della freccia.
Il seggiolino deve incastrarsi in modo sicuro
e udibile.
● Fare la prova tirando da entrambi i lati del
seggio
lino.22
