2016 MAZDA MODEL 6 Priročnik za lastnika (in Slovenian)

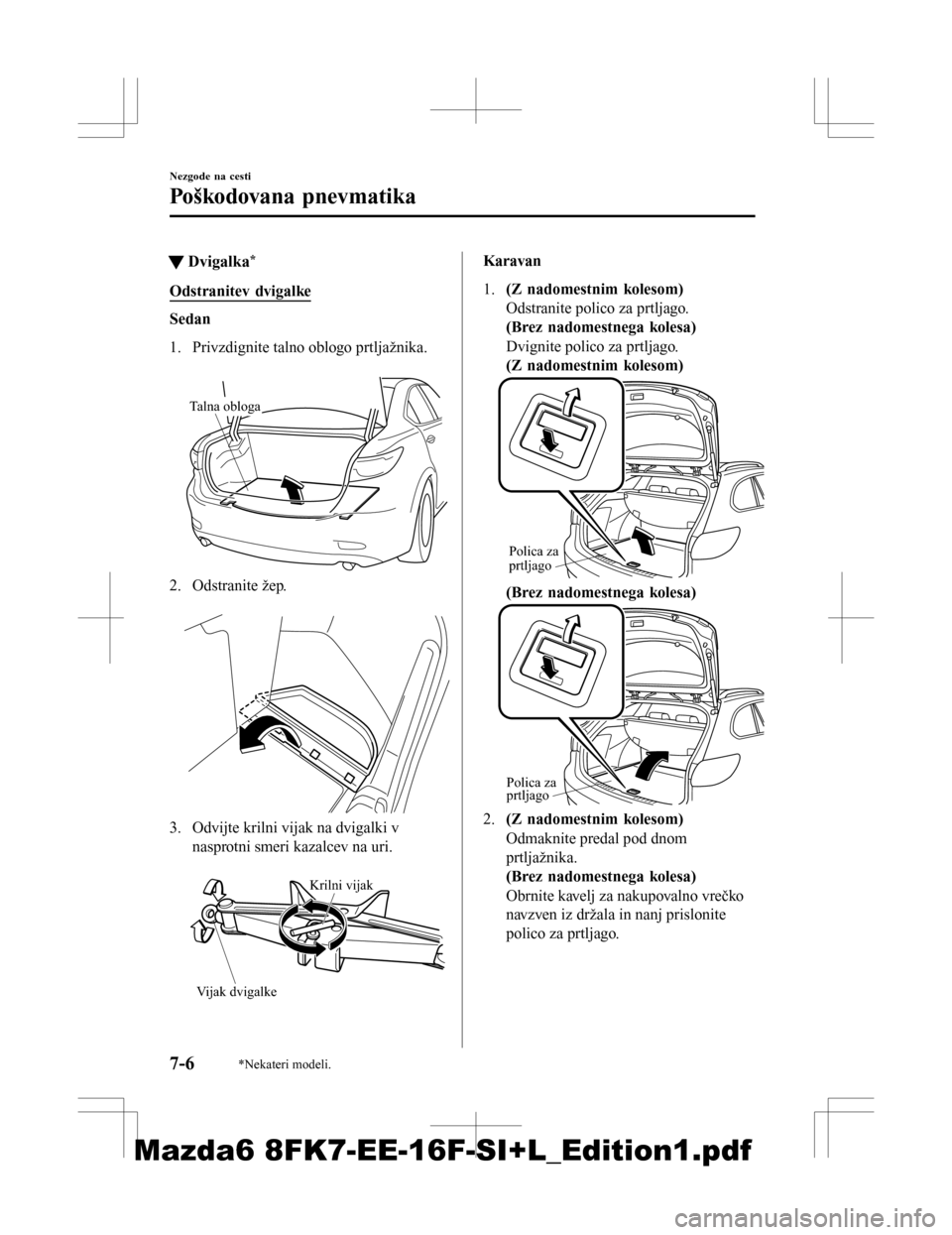

tDvigalka*
Odstranitev dvigalke
Sedan
1. Privzdignite talno oblogo prtljažnika.

Talna obloga
2. Odstranite žep.
3. Odvijte krilni vijak na dvigalki v
nasprotni smeri kazalcev na uri.

Krilni vijak
Vijak dvigalke
Karavan
1. (Z nadomestnim kolesom)
Odstranite polico za prtljago.
(Brez nadomestnega kolesa)
Dvignite polico za prtljago.
(Z nadomestnim kolesom)
Polica za
prtljago
(Brez nadomestnega kolesa)
Polica za
prtljago
2.(Z nadomestnim kolesom)
Odmaknite predal pod dnom
prtljažnika.
(Brez nadomestnega kolesa)
Obrnite kavelj za nakupovalno vrečko
navzven iz držala in nanj prislonite
polico za prtljago.
Nezgode na cesti
Poškodovana pnevmatika
7-6*Nekateri modeli.
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

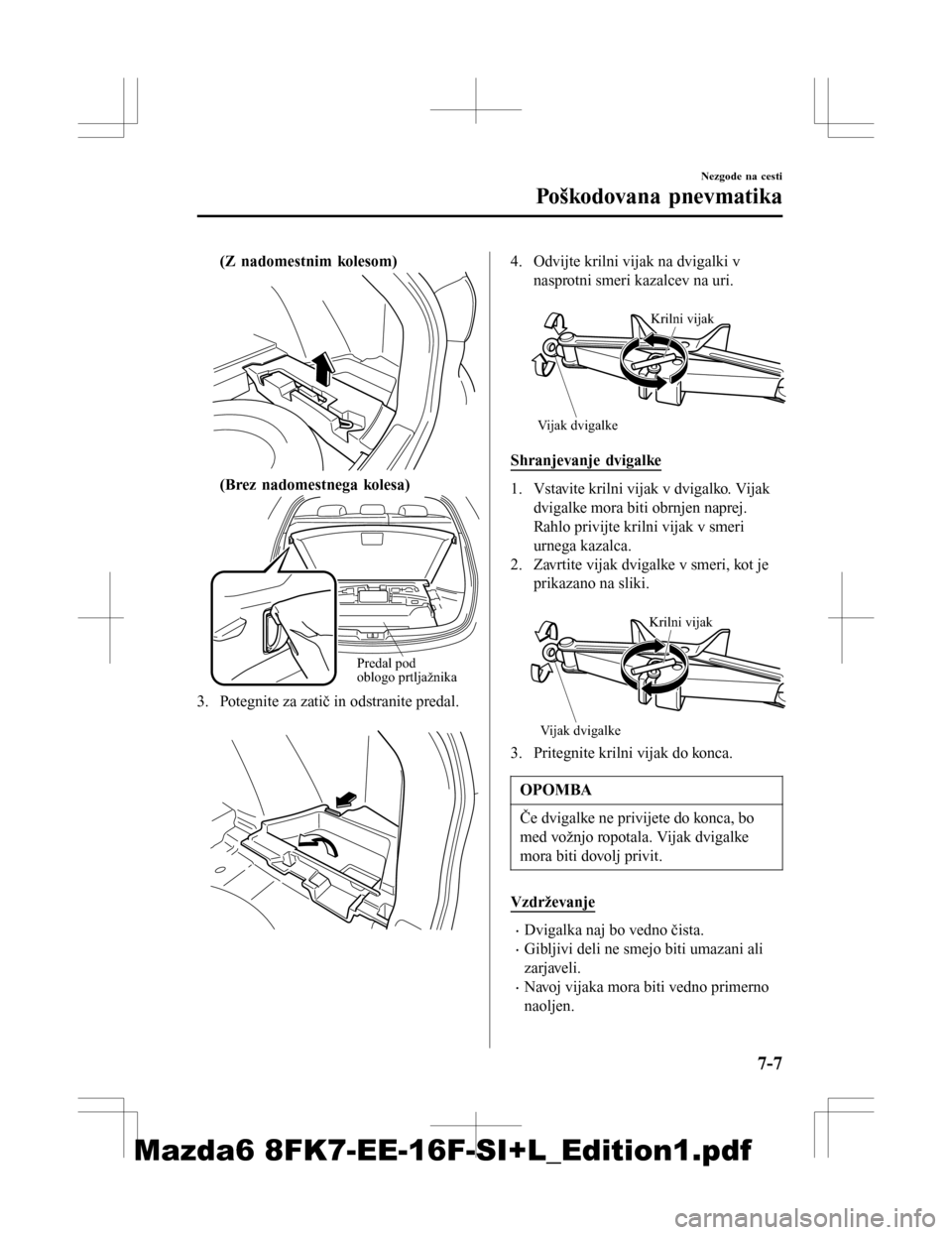

(Z nadomestnim kolesom)
(Brez nadomestnega kolesa)
Predal pod
oblogo prtljažnika
3. Potegnite za zatič in odstranite predal.
4. Odvijte krilni vijak na dvigalki v nasprotni smeri kazalcev na uri.

Krilni vijak
Vijak dvigalke
Shranjevanje dvigalke
1. Vstavite krilni vijak v dvigalko. Vijak dvigalke mora biti obrnjen naprej.
Rahlo privijte krilni vijak v smeri
urnega kazalca.
2. Zavrtite vijak dvigalke v smeri, kot je prikazano na sliki.

Krilni vijak
Vijak dvigalke
3. Pritegnite krilni vijak do konca.
OPOMBA
Če dvigalke ne privijete do konca, bo
med vožnjo ropotala. Vijak dvigalke
mora biti dovolj privit.
Vzdrževanje
•Dvigalka naj bo vedno čista.
•Gibljivi deli ne smejo biti umazani ali
zarjaveli.
•Navoj vijaka mora biti vedno primerno
naoljen.
Nezgode na cesti
Poškodovana pnevmatika
7-7
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

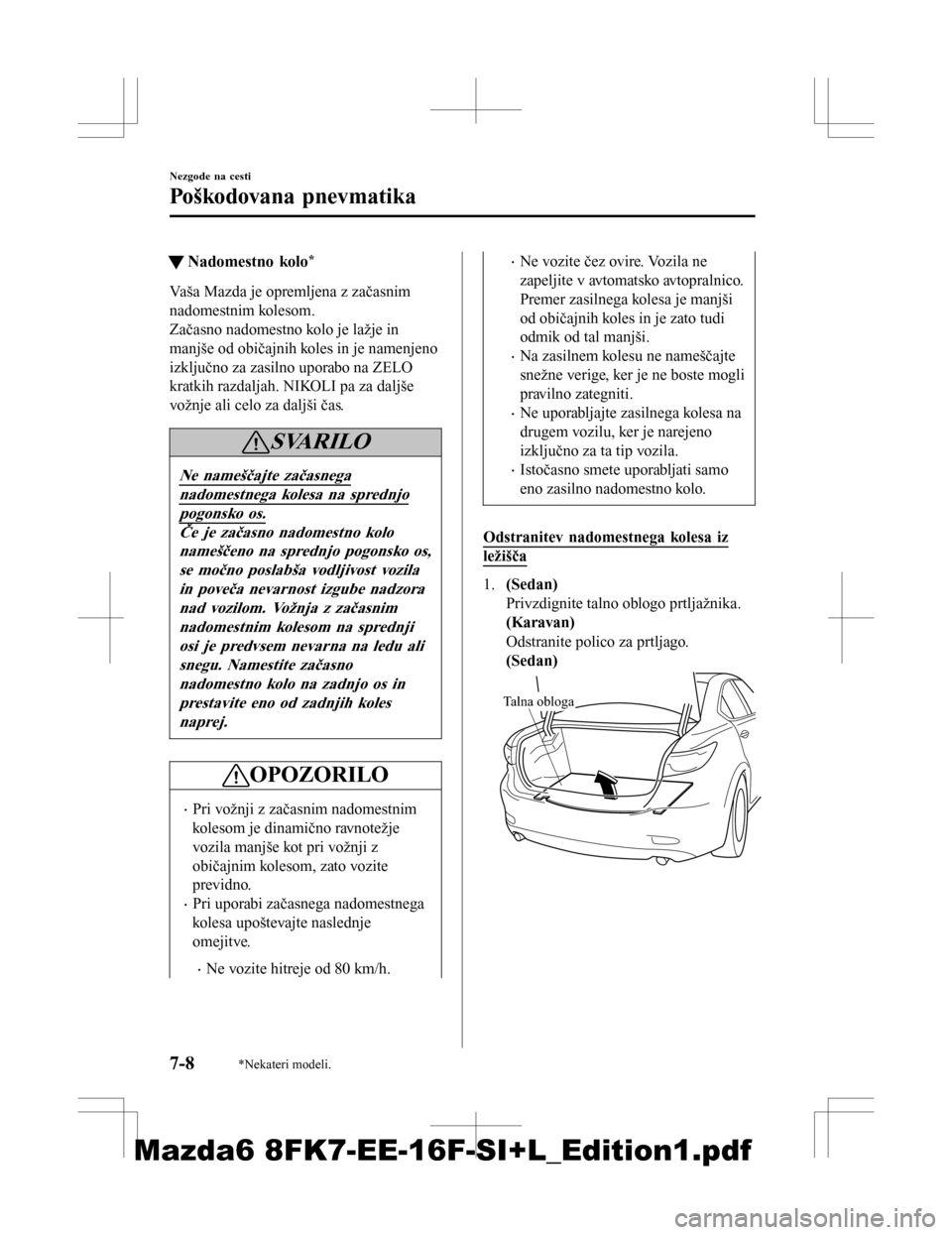

tNadomestno kolo*
Vaša Mazda je opremljena z začasnim
nadomestnim kolesom.
Začasno nadomestno kolo je lažje in
manjše od običajnih koles in je namenjeno
izključno za zasilno uporabo na ZELO
kratkih razdaljah. NIKOLI pa za daljše
vožnje ali celo za daljši čas.
SVARILO
Ne nameščajte začasnega
nadomestnega kolesa na sprednjo
pogonsko os.
Če je začasno nadomestno kolo
nameščeno na sprednjo pogonsko os,
se močno poslabša vodljivost vozilain poveča nevarnost izgube nadzoranad vozilom. Vožnja z začasnimnadomestnim kolesom na sprednjiosi je predvsem nevarna na ledu ali
snegu. Namestite začasnonadomestno kolo na zadnjo os inprestavite eno od zadnjih kolesnaprej.
OPOZORILO
•Pri vožnji z začasnim nadomestnim
kolesom je dinamično ravnotežje
vozila manjše kot pri vožnji z
običajnim kolesom, zato vozite
previdno.
•Pri uporabi začasnega nadomestnega
kolesa upoštevajte naslednje
omejitve.
•Ne vozite hitreje od 80 km/h.
•Ne vozite čez ovire. Vozila ne
zapeljite v avtomatsko avtopralnico.
Premer zasilnega kolesa je manjši
od običajnih koles in je zato tudi
odmik od tal manjši.
•Na zasilnem kolesu ne nameščajte
snežne verige, ker je ne boste mogli
pravilno zategniti.
•Ne uporabljajte zasilnega kolesa na
drugem vozilu, ker je narejeno
izključno za ta tip vozila.
•Istočasno smete uporabljati samo
eno zasilno nadomestno kolo.
Odstranitev nadomestnega kolesa iz
ležišča
1. (Sedan)
Privzdignite talno oblogo prtljažnika.
(Karavan)
Odstranite polico za prtljago.
(Sedan)
Talna obloga
Nezgode na cesti
Poškodovana pnevmatika
7-8*Nekateri modeli.
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

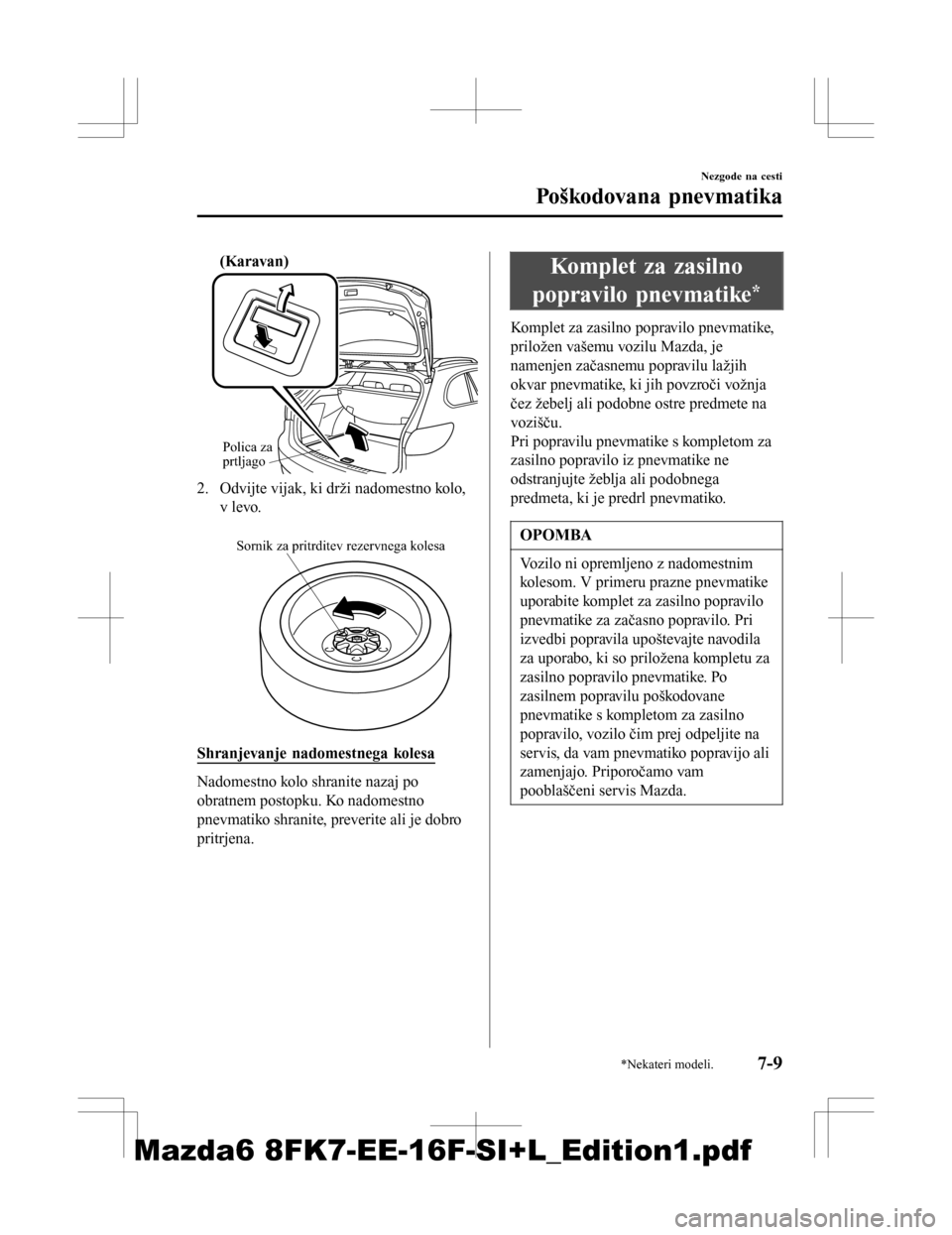

(Karavan)
Polica za
prtljago
2. Odvijte vijak, ki drži nadomestno kolo,v levo.

Sornik za pritrditev rezervnega kolesa
Shranjevanje nadomestnega kolesa
Nadomestno kolo shranite nazaj po
obratnem postopku. Ko nadomestno
pnevmatiko shranite, preverite ali je dobro
pritrjena.
Ko mp le t z a za sil no
popravilo pnevmatike
*
Komplet za zasilno popravilo pnevmatike,
priložen vašemu vozilu Mazda, je
namenjen začasnemu popravilu lažjih
okvar pnevmatike, ki jih povzroči vožnja
čez žebelj ali podobne ostre predmete na
vozišču.
Pri popravilu pnevmatike s kompletom za
zasilno popravilo iz pnevmatike ne
odstranjujte žeblja ali podobnega
predmeta, ki je predrl pnevmatiko.
OPOMBA
Vozilo ni opremljeno z nadomestnim
kolesom. V primeru prazne pnevmatike
uporabite komplet za zasilno popravilo
pnevmatike za začasno popravilo. Pri
izvedbi popravila upoštevajte navodila
za uporabo, ki so priložena kompletu za
zasilno popravilo pnevmatike. Po
zasilnem popravilu poškodovane
pnevmatike s kompletom za zasilno
popravilo, vozilo čim prej odpeljite na
servis, da vam pnevmatiko popravijo ali
zamenjajo. Priporočamo vam
pooblaščeni servis Mazda.
Nezgode na cesti
Poškodovana pnevmatika
*Nekateri modeli.7-9
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

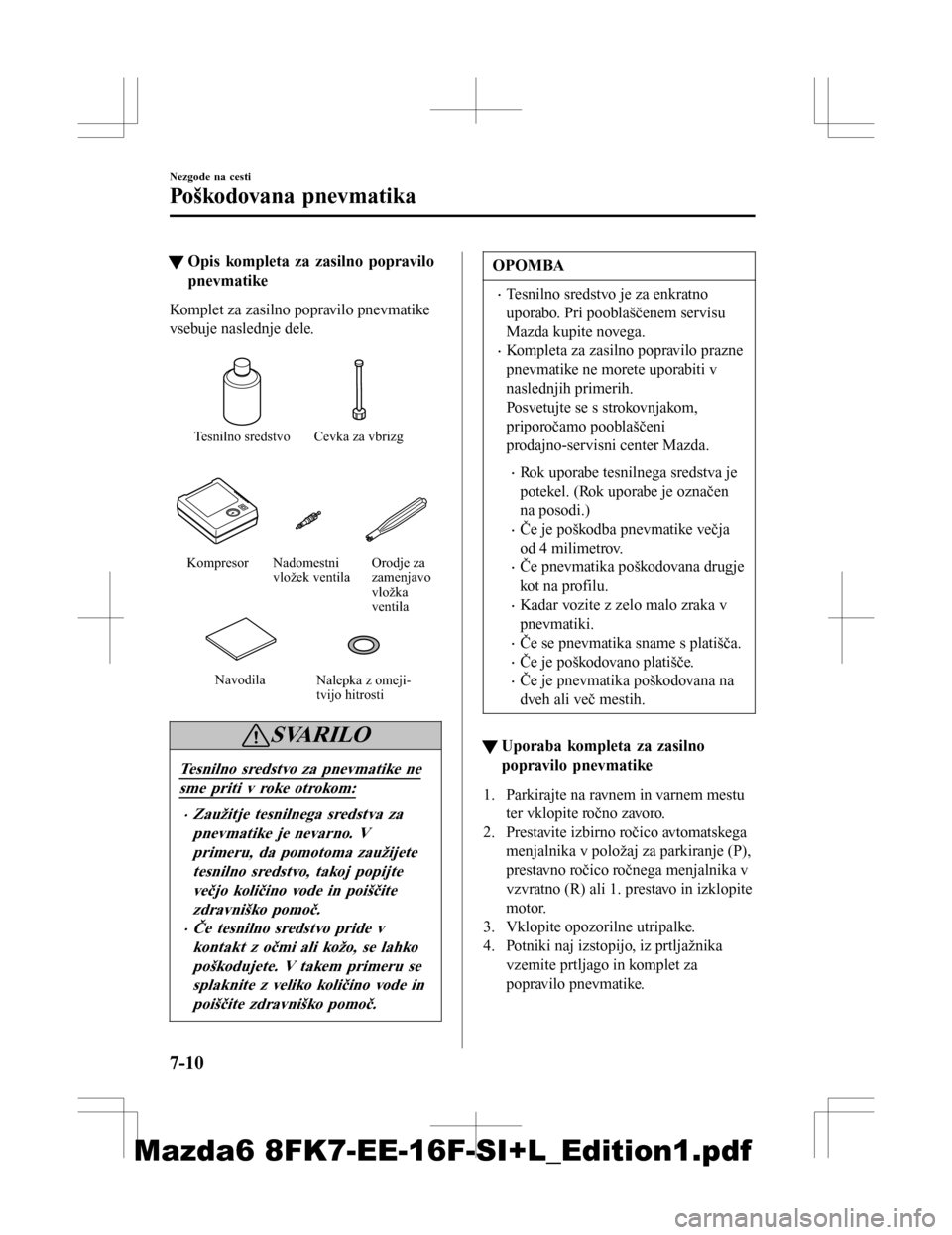

tOpis kompleta za zasilno popravilo
pnevmatike
Komplet za zasilno popravilo pnevmatike
vsebuje naslednje dele.

Tesnilno sredstvo Cevka za vbrizg
Kompresor Orodje za
zamenjavo
vložka
ventila
Nadomestni
vložek ventila
Nalepka z omeji-
tvijo hitrosti
Navodila
SVARILO
Tesnilno sredstvo za pnevmatike ne
sme priti v roke otrokom:
•Zaužitje tesnilnega sredstva za
pnevmatike je nevarno. Vprimeru, da pomotoma zaužijetetesnilno sredstvo, takoj popijtevečjo količino vode in poiščitezdravniško pomoč.
•Če tesnilno sredstvo pride v
kontakt z očmi ali kožo, se lahkopoškodujete. V takem primeru sesplaknite z veliko količino vode in
poiščite zdravniško pomoč.
OPOMBA
•Tesnilno sredstvo je za enkratno
uporabo. Pri pooblaščenem servisu
Mazda kupite novega.
•Kompleta za zasilno popravilo prazne
pnevmatike ne morete uporabiti v
naslednjih primerih.
Posvetujte se s strokovnjakom,
priporočamo pooblaščeni
prodajno-servisni center Mazda.
•Rok uporabe tesnilnega sredstva je
potekel. (Rok uporabe je označen
na posodi.)
•Če je poškodba pnevmatike večja
od 4 milimetrov.
•Če pnevmatika poškodovana drugje
kot na profilu.
•Kadar vozite z zelo malo zraka v
pnevmatiki.
•Če se pnevmatika sname s platišča.
•Če je poškodovano platišče.
•Če je pnevmatika poškodovana na
dveh ali več mestih.
t Uporaba kompleta za zasilno
popravilo pnevmatike
1. Parkirajte na ravnem in varnem mestu
ter vklopite ročno zavoro.
2. Prestavite izbirno ročico avtomatskega menjalnika v položaj za parkiranje (P),
prestavno ročico ročnega menjalnika v
vzvratno (R) ali 1. prestavo in izklopite
motor.
3. Vklopite opozorilne utripalke.
4. Potniki naj izstopijo, iz prtljažnika vzemite prtljago in komplet za
popravilo pnevmatike.
Nezgode na cesti
Poškodovana pnevmatika
7-10
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

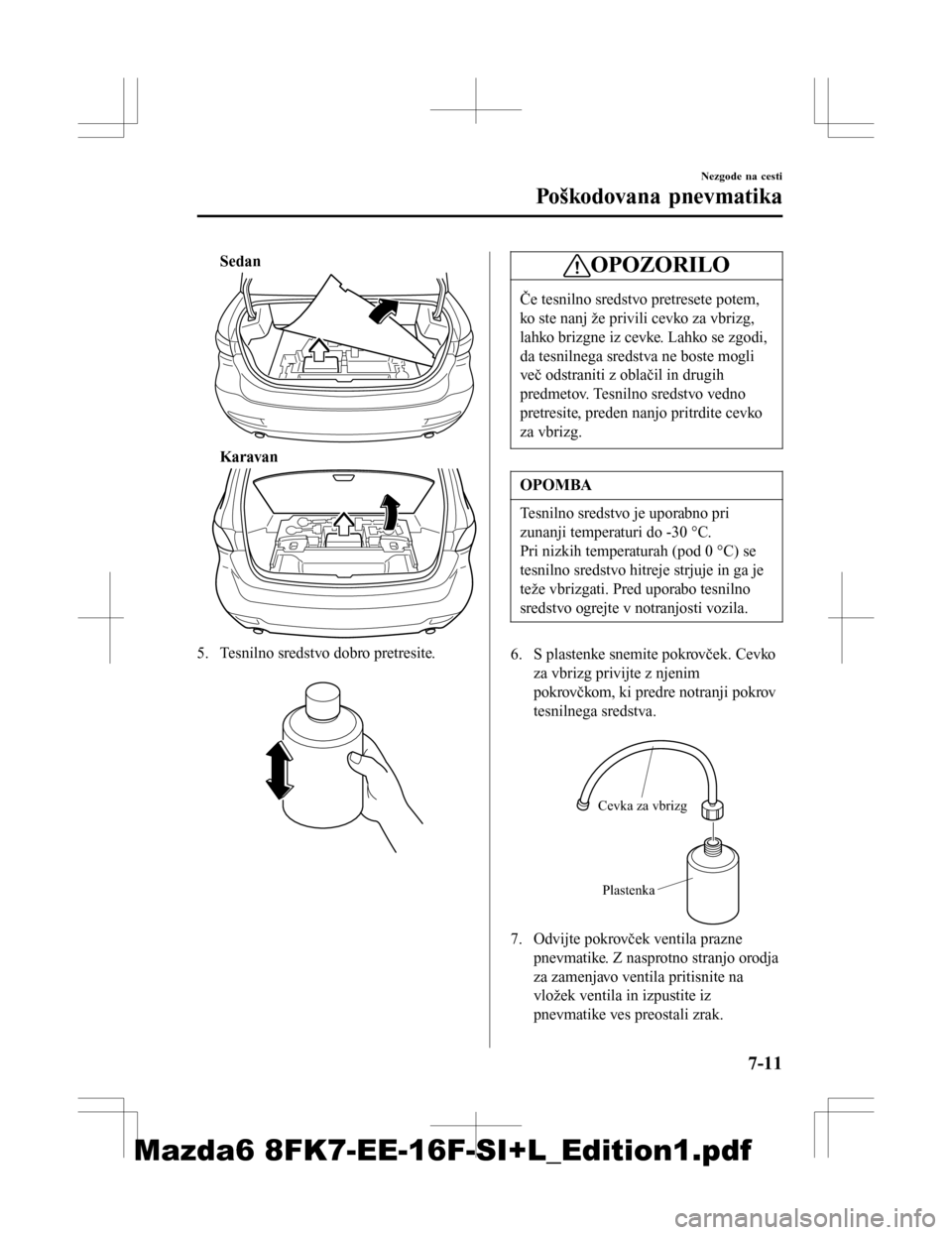

Sedan
Karavan
5. Tesnilno sredstvo dobro pretresite.
OPOZORILO
Če tesnilno sredstvo pretresete potem,
ko ste nanj že privili cevko za vbrizg,
lahko brizgne iz cevke. Lahko se zgodi,
da tesnilnega sredstva ne boste mogli
več odstraniti z oblačil in drugih
predmetov. Tesnilno sredstvo vedno
pretresite, preden nanjo pritrdite cevko
za vbrizg.
OPOMBA
Tesnilno sredstvo je uporabno pri
zunanji temperaturi do -30 °C.
Pri nizkih temperaturah (pod 0 °C) se
tesnilno sredstvo hitreje strjuje in ga je
teže vbrizgati. Pred uporabo tesnilno
sredstvo ogrejte v notranjosti vozila.
6. S plastenke snemite pokrovček. Cevko za vbrizg privijte z njenim
pokrovčkom, ki predre notranji pokrov
tesnilnega sredstva.

Cevka za vbrizg
Plastenka
7. Odvijte pokrovček ventila prazne pnevmatike. Z nasprotno stranjo orodja
za zamenjavo ventila pritisnite na
vložek ventila in izpustite iz
pnevmatike ves preostali zrak.
Nezgode na cesti
Poškodovana pnevmatika
7-11
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

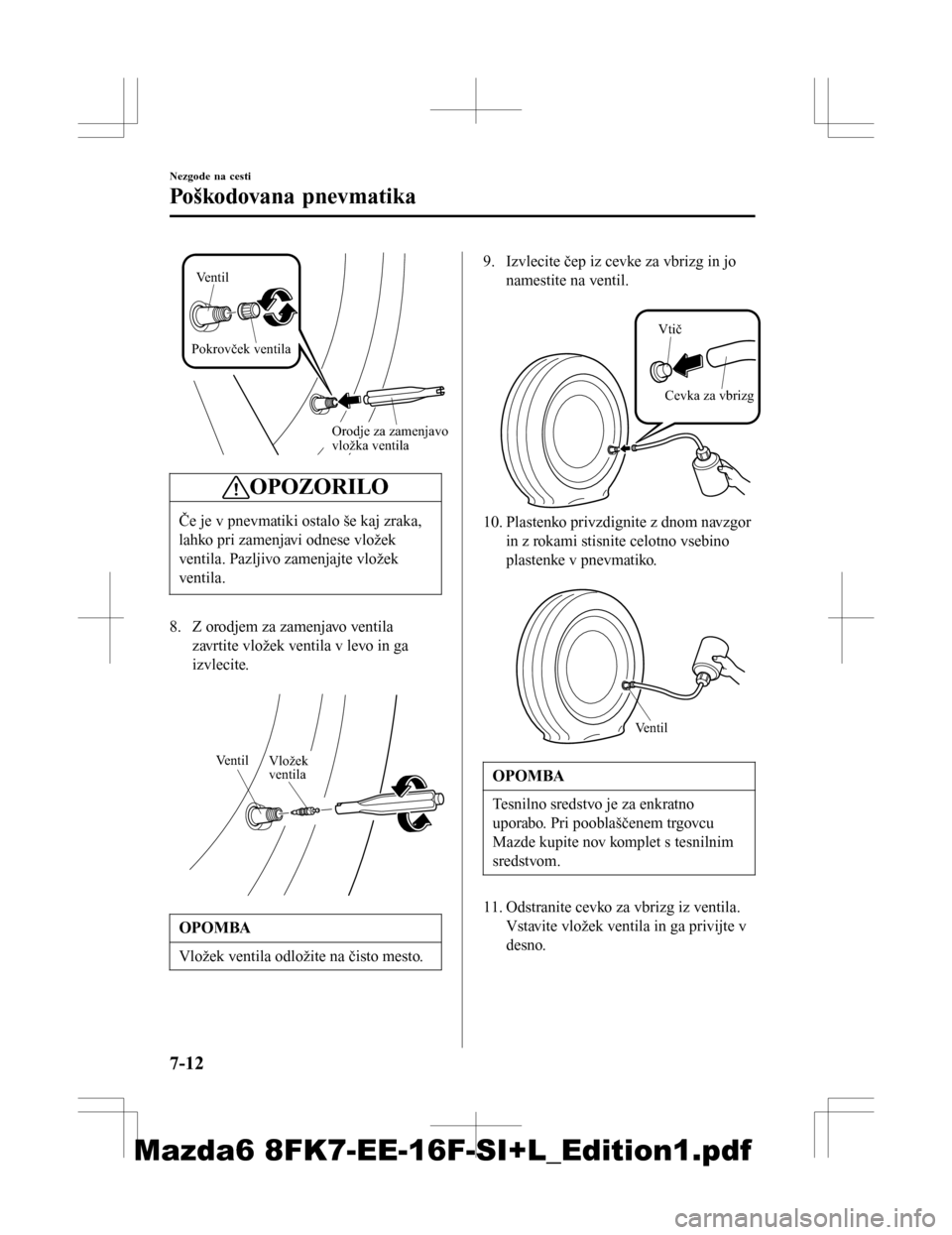

Orodje za zamenjavo
vložka ventila
Ventil
Pokrovček ventila
OPOZORILO
Če je v pnevmatiki ostalo še kaj zraka,
lahko pri zamenjavi odnese vložek
ventila. Pazljivo zamenjajte vložek
ventila.
8. Z orodjem za zamenjavo ventila zavrtite vložek ventila v levo in ga
izvlecite.

Ventil Vložek
ventila
OPOMBA
Vložek ventila odložite na čisto mesto.
9. Izvlecite čep iz cevke za vbrizg in jo
namestite na ventil.

Vtič
Cevka za vbrizg
10. Plastenko privzdignite z dnom navzgor in z rokami stisnite celotno vsebino
plastenke v pnevmatiko.

Ventil
OPOMBA
Tesnilno sredstvo je za enkratno
uporabo. Pri pooblaščenem trgovcu
Mazde kupite nov komplet s tesnilnim
sredstvom.
11. Odstranite cevko za vbrizg iz ventila.Vstavite vložek ventila in ga privijte v
desno.
Nezgode na cesti
Poškodovana pnevmatika
7-12
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

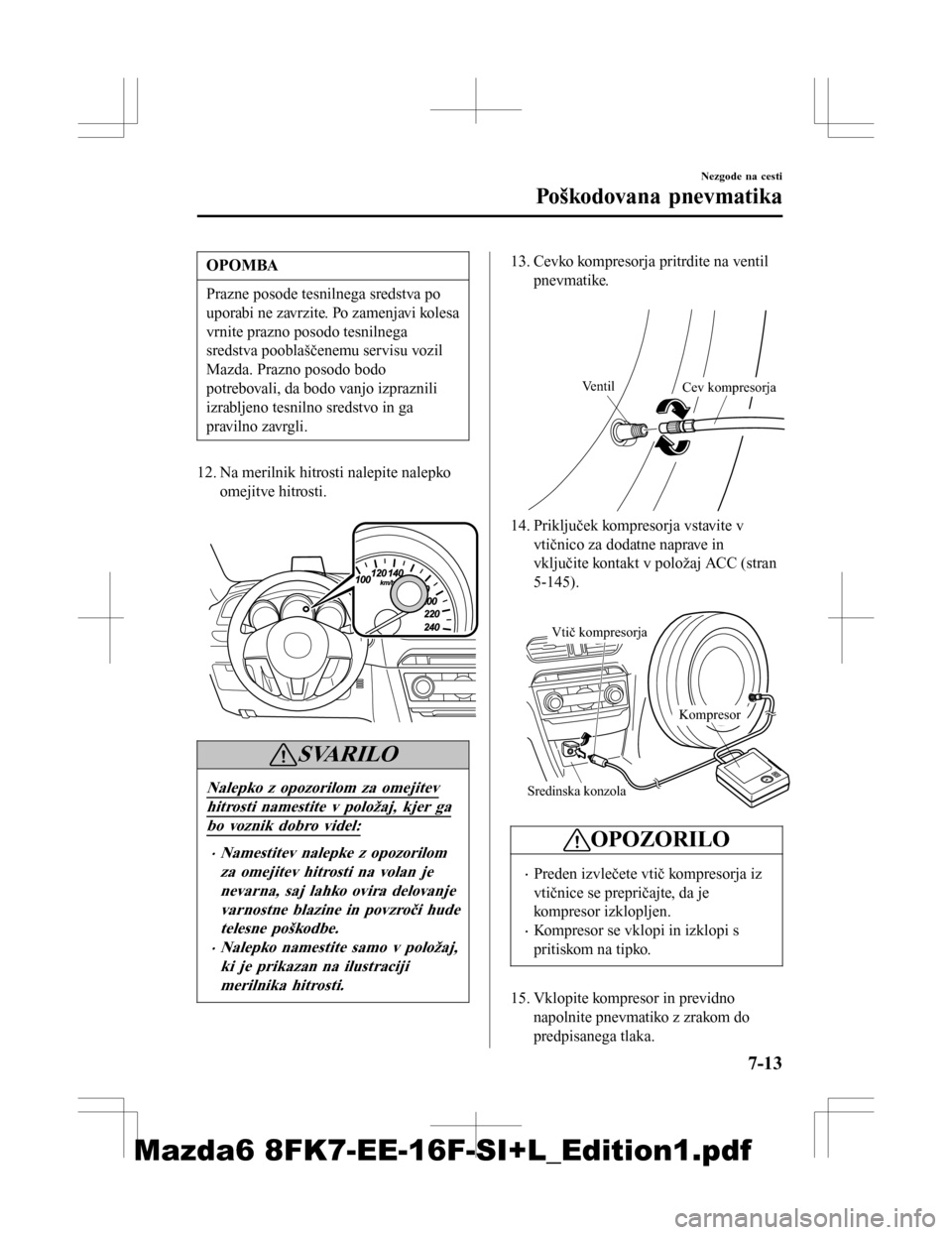

OPOMBA
Prazne posode tesnilnega sredstva po
uporabi ne zavrzite. Po zamenjavi kolesa
vrnite prazno posodo tesnilnega
sredstva pooblaščenemu servisu vozil
Mazda. Prazno posodo bodo
potrebovali, da bodo vanjo izpraznili
izrabljeno tesnilno sredstvo in ga
pravilno zavrgli.
12. Na merilnik hitrosti nalepite nalepkoomejitve hitrosti.

SVARILO
Nalepko z opozorilom za omejitev
hitrosti namestite v položaj, kjer ga
bo voznik dobro videl:
•Namestitev nalepke z opozorilomza omejitev hitrosti na volan jenevarna, saj lahko ovira delovanjevarnostne blazine in povzroči hudetelesne poškodbe.
•Nalepko namestite samo v položaj,
ki je prikazan na ilustracijimerilnika hitrosti.
13. Cevko kompresorja pritrdite na ventil pnevmatike.

Ventil Cev kompresorja
14. Priključek kompresorja vstavite v
vtičnico za dodatne naprave in
vključite kontakt v položaj ACC (stran
5-145).

Sredinska konzola
Kompresor
Vtič kompresorja
OPOZORILO
•Preden izvlečete vtič kompresorja iz
vtičnice se prepričajte, da je
kompresor izklopljen.
•Kompresor se vklopi in izklopi s
pritiskom na tipko.
15. Vklopite kompresor in previdno
napolnite pnevmatiko z zrakom do
predpisanega tlaka.
Nezgode na cesti
Poškodovana pnevmatika
7-13
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf
