2016 MAZDA MODEL 6 Priročnik za lastnika (in Slovenian)

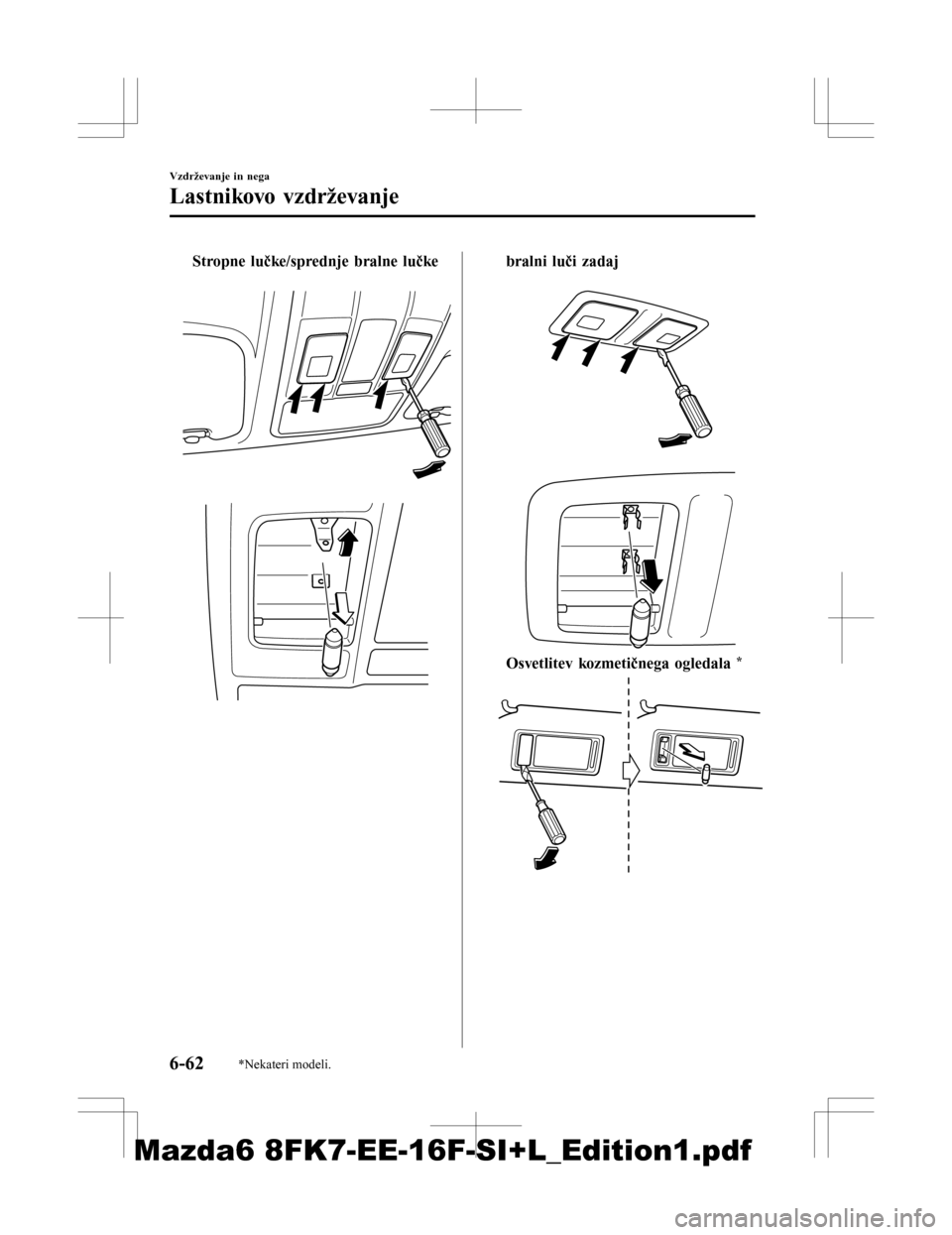

Stropne lučke/sprednje bralne lučke


bralni luči zadaj


Osvetlitev kozmetičnega ogledala *
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-62*Nekateri modeli.
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

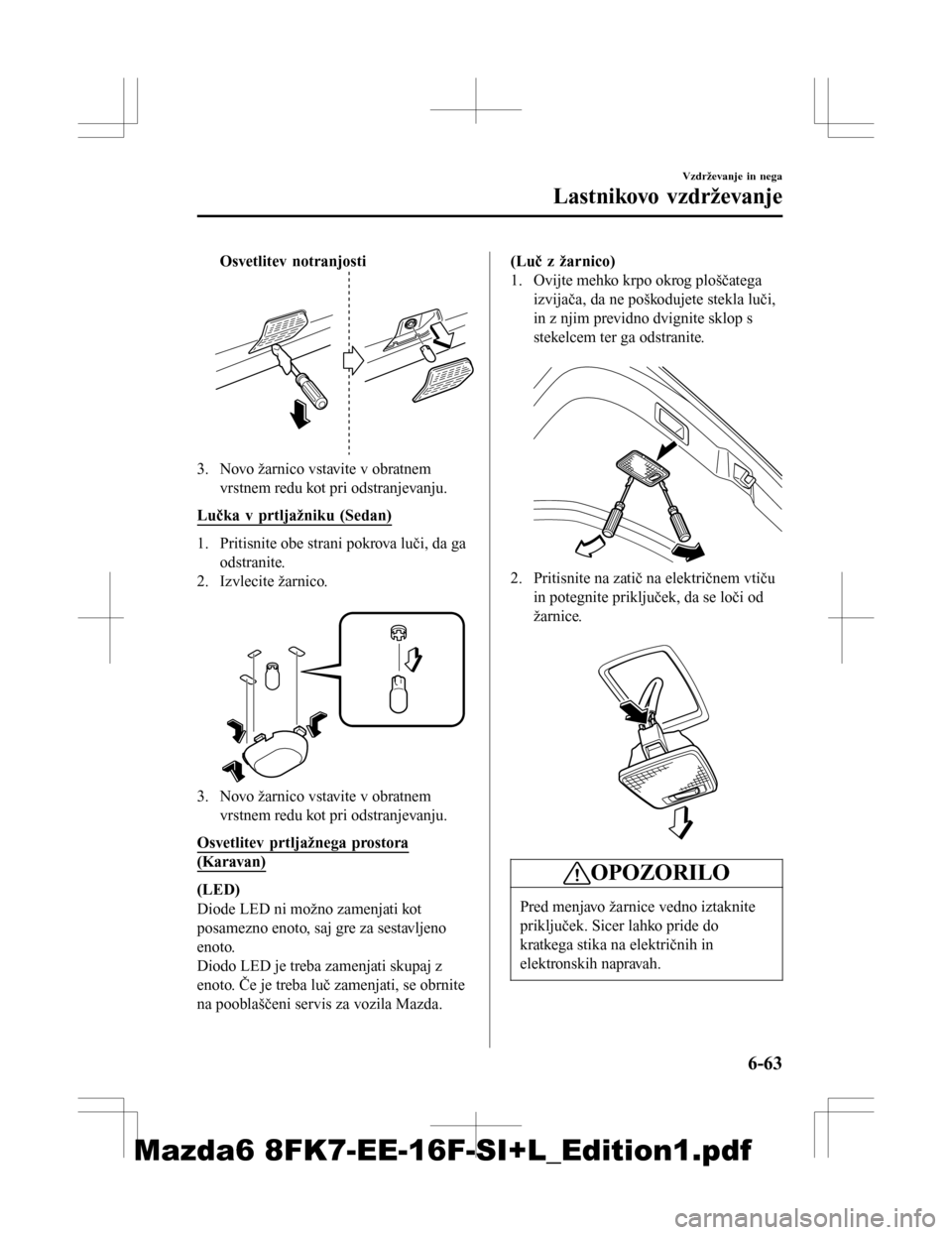

Osvetlitev notranjosti
3. Novo žarnico vstavite v obratnemvrstnem redu kot pri odstranjevanju.
Lučka v prtljažniku (Sedan)
1. Pritisnite obe strani pokrova luči, da ga odstranite.
2. Izvlecite žarnico.
3. Novo žarnico vstavite v obratnemvrstnem redu kot pri odstranjevanju.
Osvetlitev prtljažnega prostora
(Karavan)
(LED)
Diode LED ni možno zamenjati kot
posamezno enoto, saj gre za sestavljeno
enoto.
Diodo LED je treba zamenjati skupaj z
enoto. Če je treba luč zamenjati, se obrnite
na pooblaščeni servis za vozila Mazda.
(Luč z žarnico)
1. Ovijte mehko krpo okrog ploščatega izvijača, da ne poškodujete stekla luči,
in z njim previdno dvignite sklop s
stekelcem ter ga odstranite.

2. Pritisnite na zatič na električnem vtičuin potegnite priključek, da se loči od
žarnice.

OPOZORILO
Pred menjavo žarnice vedno iztaknite
priključek. Sicer lahko pride do
kratkega stika na električnih in
elektronskih napravah.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-63
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

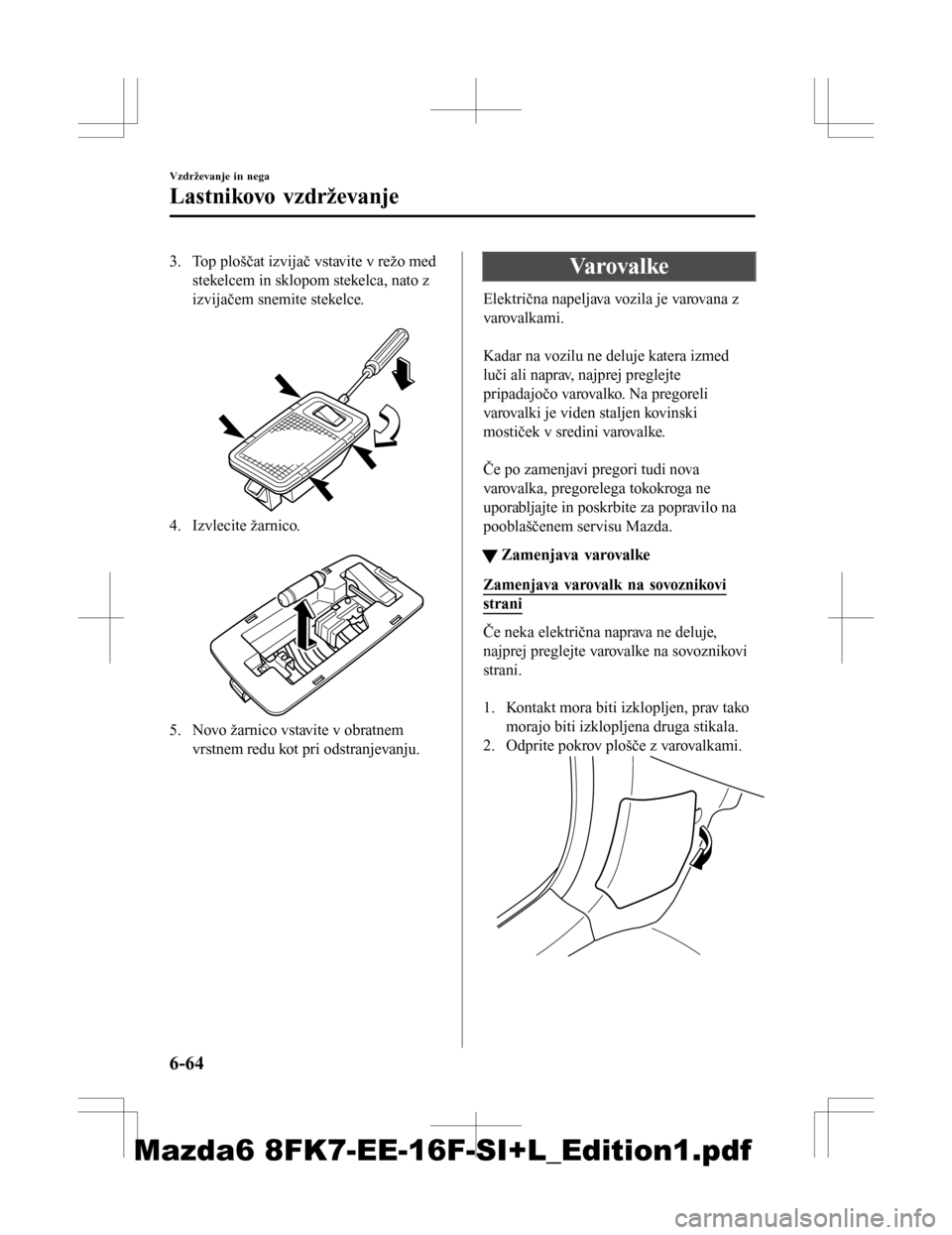

3. Top ploščat izvijač vstavite v režo medstekelcem in sklopom stekelca, nato z
izvijačem snemite stekelce.

4. Izvlecite žarnico.
5. Novo žarnico vstavite v obratnemvrstnem redu kot pri odstranjevanju.
Varovalke
Električna napeljava vozila je varovana z
varovalkami.

Kadar na vozilu ne deluje katera izmed
luči ali naprav, najprej preglejte
pripadajočo varovalko. Na pregoreli
varovalki je viden staljen kovinski
mostiček v sredini varovalke.

Če po zamenjavi pregori tudi nova
varovalka, pregorelega tokokroga ne
uporabljajte in poskrbite za popravilo na
pooblaščenem servisu Mazda.
tZamenjava varovalke
Zamenjava varovalk na sovoznikovi
strani
Če neka električna naprava ne deluje,
najprej preglejte varovalke na sovoznikovi
strani.

1. Kontakt mora biti izklopljen, prav tako
morajo biti izklopljena druga stikala.
2. Odprite pokrov plošče z varovalkami.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-64
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

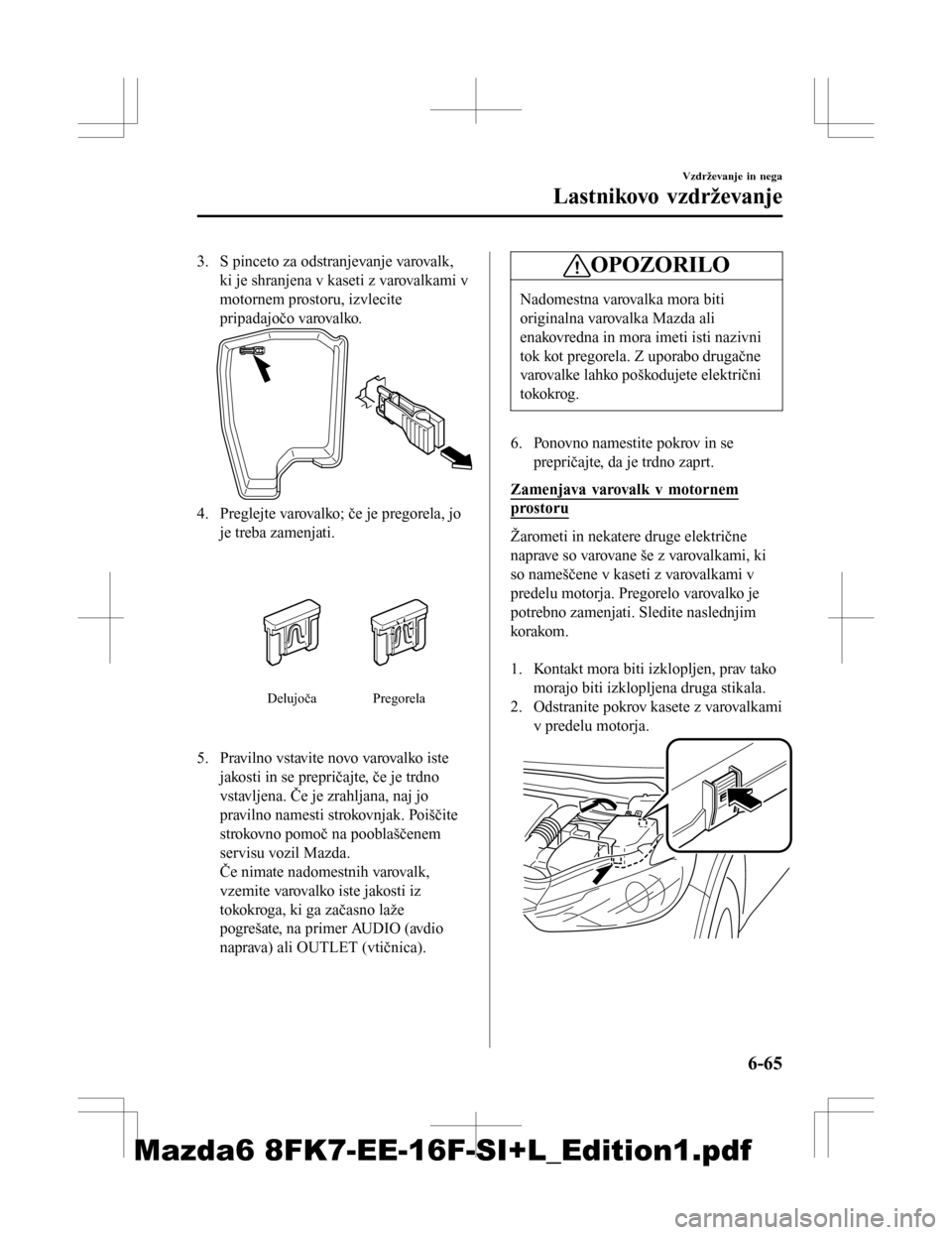

3. S pinceto za odstranjevanje varovalk,ki je shranjena v kaseti z varovalkami v
motornem prostoru, izvlecite
pripadajočo varovalko.
4. Preglejte varovalko; če je pregorela, joje treba zamenjati.
Delujoča Pregorela
5. Pravilno vstavite novo varovalko iste
jakosti in se prepričajte, če je trdno
vstavljena. Če je zrahljana, naj jo
pravilno namesti strokovnjak. Poiščite
strokovno pomoč na pooblaščenem
servisu vozil Mazda.
Če nimate nadomestnih varovalk,
vzemite varovalko iste jakosti iz
tokokroga, ki ga začasno laže
pogrešate, na primer AUDIO (avdio
naprava) ali OUTLET (vtičnica).
OPOZORILO
Nadomestna varovalka mora biti
originalna varovalka Mazda ali
enakovredna in mora imeti isti nazivni
tok kot pregorela. Z uporabo drugačne
varovalke lahko poškodujete električni
tokokrog.
6. Ponovno namestite pokrov in se prepričajte, da je trdno zaprt.
Zamenjava varovalk v motornem
prostoru
Žarometi in nekatere druge električne
naprave so varovane še z varovalkami, ki
so nameščene v kaseti z varovalkami v
predelu motorja. Pregorelo varovalko je
potrebno zamenjati. Sledite naslednjim
korakom .

1. Kontakt mora biti izklopljen, prav tako morajo biti izklopljena druga stikala.
2. Odstranite pokrov kasete z varovalkami v predelu motorja.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-65
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

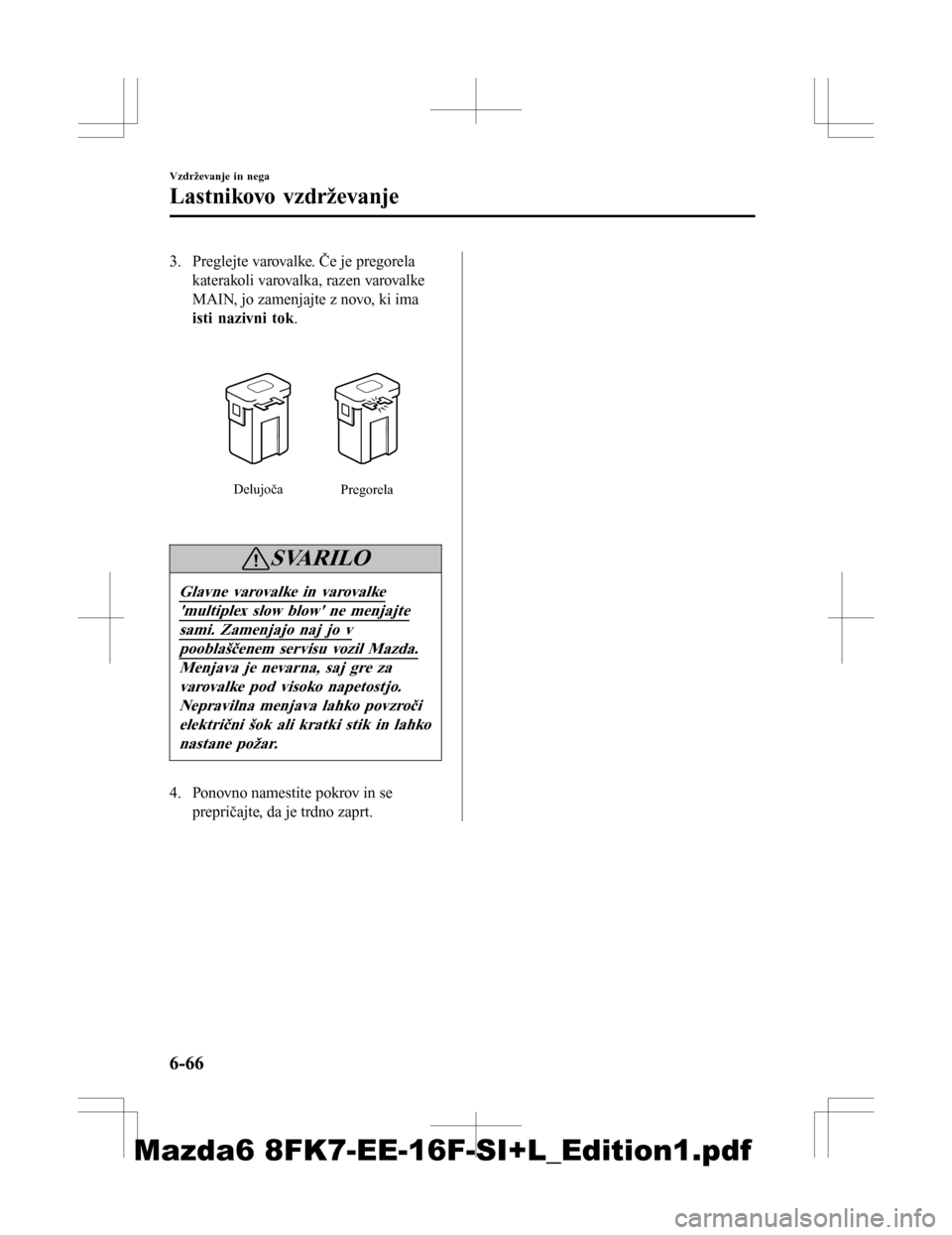

3. Preglejte varovalke. Če je pregorelakaterakoli varovalka, razen varovalke
MAIN, jo zamenjajte z novo, ki ima
isti nazivni tok .
Delujoča
Pregorela
SVARILO
Glavne varovalke in varovalke
'multiplex slow blow' ne menjajte
sami. Zamenjajo naj jo v
pooblaščenem servisu vozil Mazda.
Menjava je nevarna, saj gre za
varovalke pod visoko napetostjo.Nepravilna menjava lahko povzročielektrični šok ali kratki stik in lahkonastane požar.
4. Ponovno namestite pokrov in se prepričajte, da je trdno zaprt.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-66
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

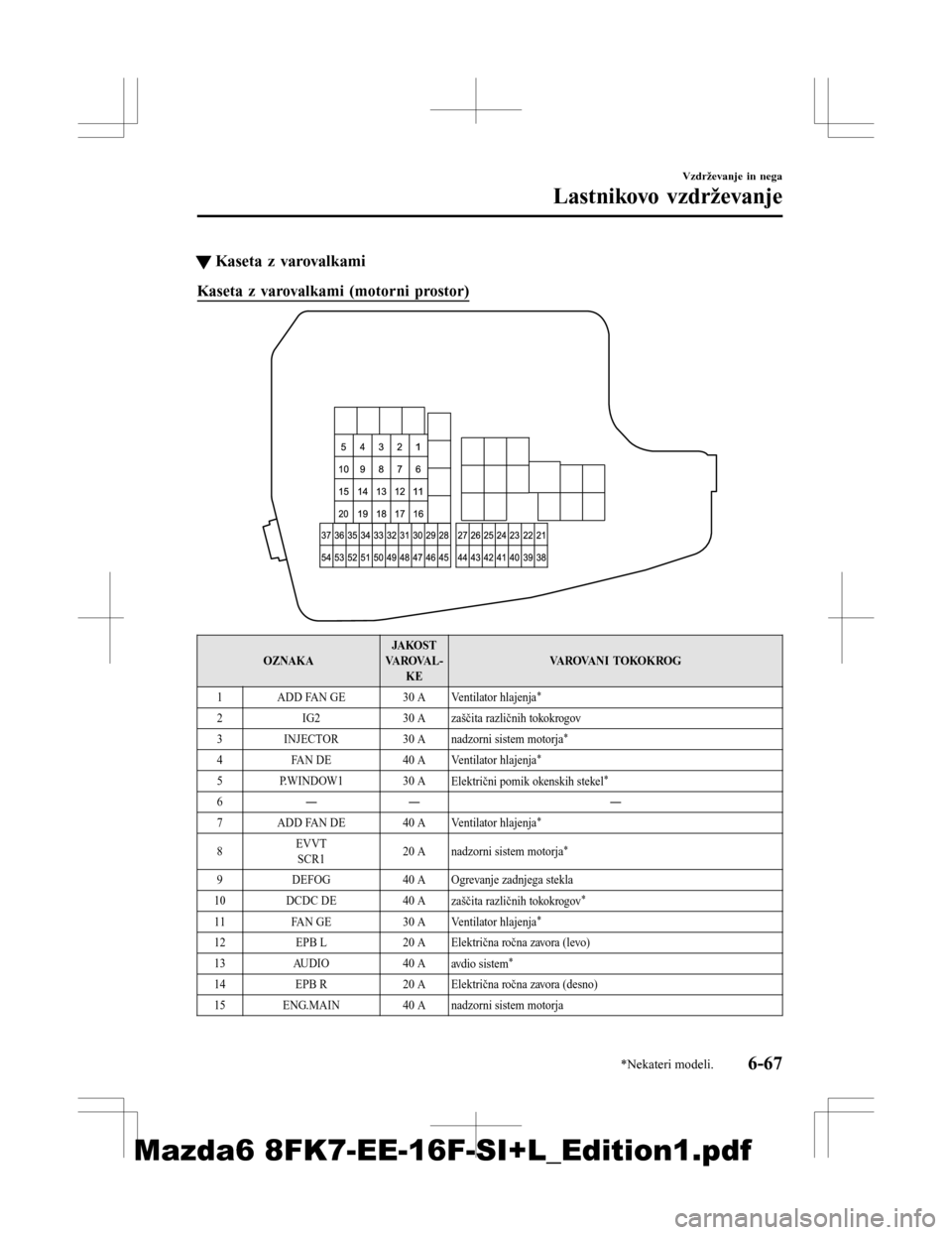

tKaseta z varovalkami
Kaseta z varovalkami (motorni prostor)
OZNAKA JAKO ST
VA R O VA L - KE VA R O VA N I T O K O K R O G
1 ADD FAN GE 30 A Ventilator hlajenja
*
2 IG2 30 A zaščita različnih tokokrogov
3 INJECTOR 30 A
nadzorni sistem motorja
*
4 FAN DE 40 A Ventilator hlajenja*
5 P.WINDOW1 30 A
Električni pomik okenskih stekel*
6 ―― ―
7 ADD FAN DE 40 A Ventilator hlajenja
*
8 EVVT
SCR1 20 A
nadzorni sistem motorja*
9 DEFOG 40 A Ogrevanje zadnjega stekla
10 DCDC DE 40 A
zaščita različnih tokokrogov
*
11 FAN GE 30 A Ventilator hlajenja*
12EPB L 20 A Električna ročna zavora (levo)
13 AUDIO 40 A
avdio sistem
*
14 EPB R 20 A Električna ročna zavora (desno)
15 ENG.MAIN 40 A nadzorni sistem motorja
Vzdrževanje in nega
Lastnikovo vzdrževanje
*Nekateri modeli.6-67
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

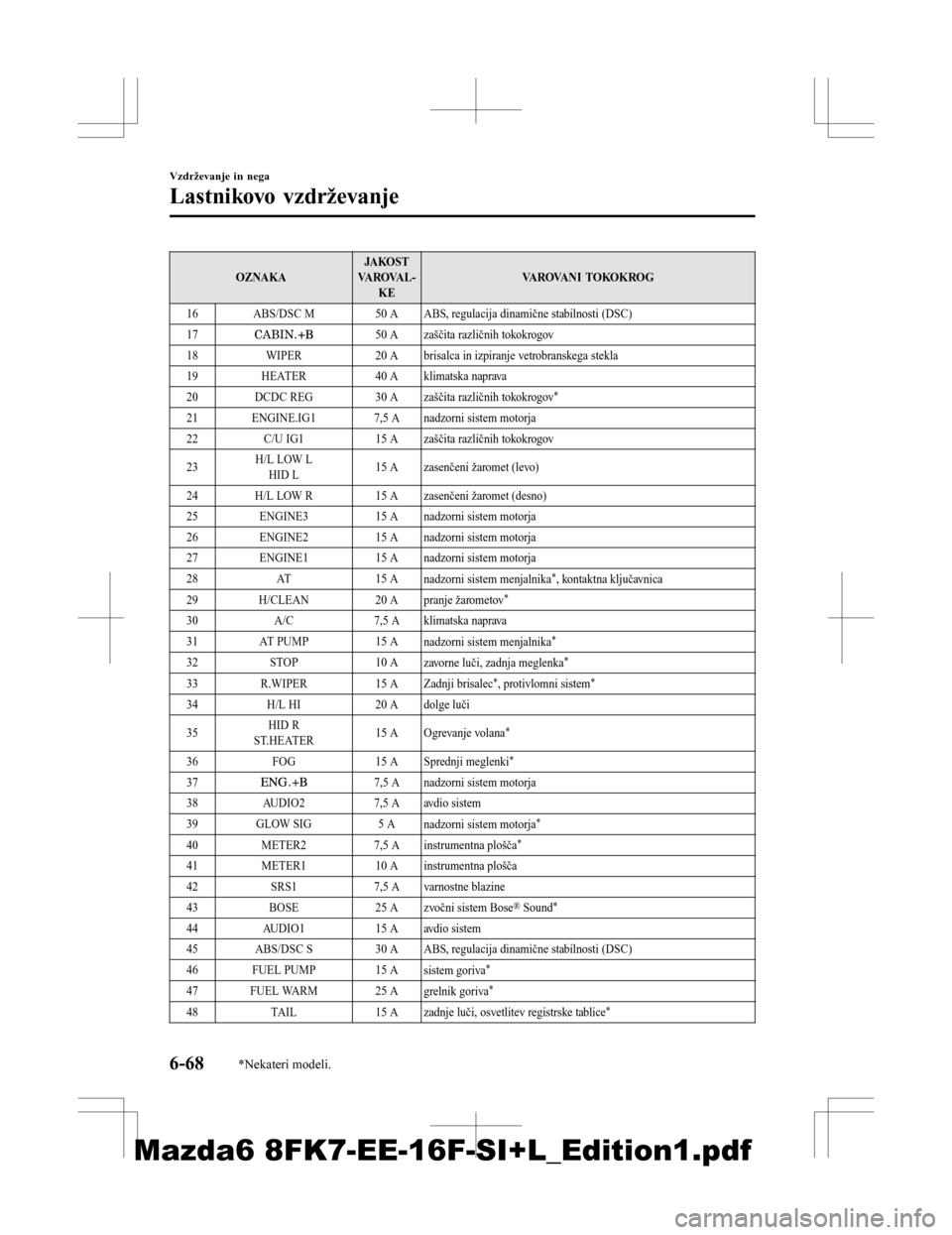

OZNAKAJAKO ST
VA R O VA L - KE VAROVANI TOKOKROG
16 ABS/DSC M 50 A ABS, regulacija dinamične stabilnosti (DSC)
17
50 A zaščita različnih tokokrogov
18 WIPER 20 A brisalca in izpiranje vetrobranskega stekla
19 HEATER 40 A klimatska naprava
20 DCDC REG 30 A zaščita različnih tokokrogov
*
21 ENGINE.IG1 7,5 A nadzorni sistem motorja
22C/U IG1 15 A zaščita različnih tokokrogov
23 H/L LOW L
HID L 15 A zasenčeni žaromet (levo)
24 H/L LOW R 15 A zasenčeni žaromet (desno)
25 ENGINE3 15 A nadzorni sistem motorja
26 ENGINE2 15 A nadzorni sistem motorja
27 ENGINE1 15 A nadzorni sistem motorja
28 AT 15 A
nadzorni sistem menjalnika
*, kontaktna ključavnica
29 H/CLEAN 20 A pranje žarometov
*
30A/C 7,5 A klimatska naprava
31 AT PUMP 15 A
nadzorni sistem menjalnika
*
32 STOP 10 A
zavorne luči, zadnja meglenka*
33 R.WIPER 15 A Zadnji brisalec*, protivlomni sistem*
34H/L HI 20 A dolge luči
35 HID R
ST.HEATER 15 A Ogrevanje volana
*
36
FOG 15 A Sprednji meglenki*
377,5 A nadzorni sistem motorja
38 AUDIO2 7,5 A avdio sistem
39 GLOW SIG 5 A
nadzorni sistem motorja
*
40 METER2 7,5 A instrumentna plošča*
41METER1 10 A instrumentna plošča
42 SRS1 7,5 A varnostne blazine
43 BOSE 25 A
zvočni sistem Bose
® Sound*
44 AUDIO1 15 A avdio sistem
45 ABS/DSC S 30 A ABS, regulacija dinamične stabilnosti (DSC)
46 FUEL PUMP 15 A
sistem goriva
*
47 FUEL WARM 25 A grelnik goriva*
48TAIL 15 A zadnje luči, osvetlitev registrske tablice*
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-68*Nekateri modeli.
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

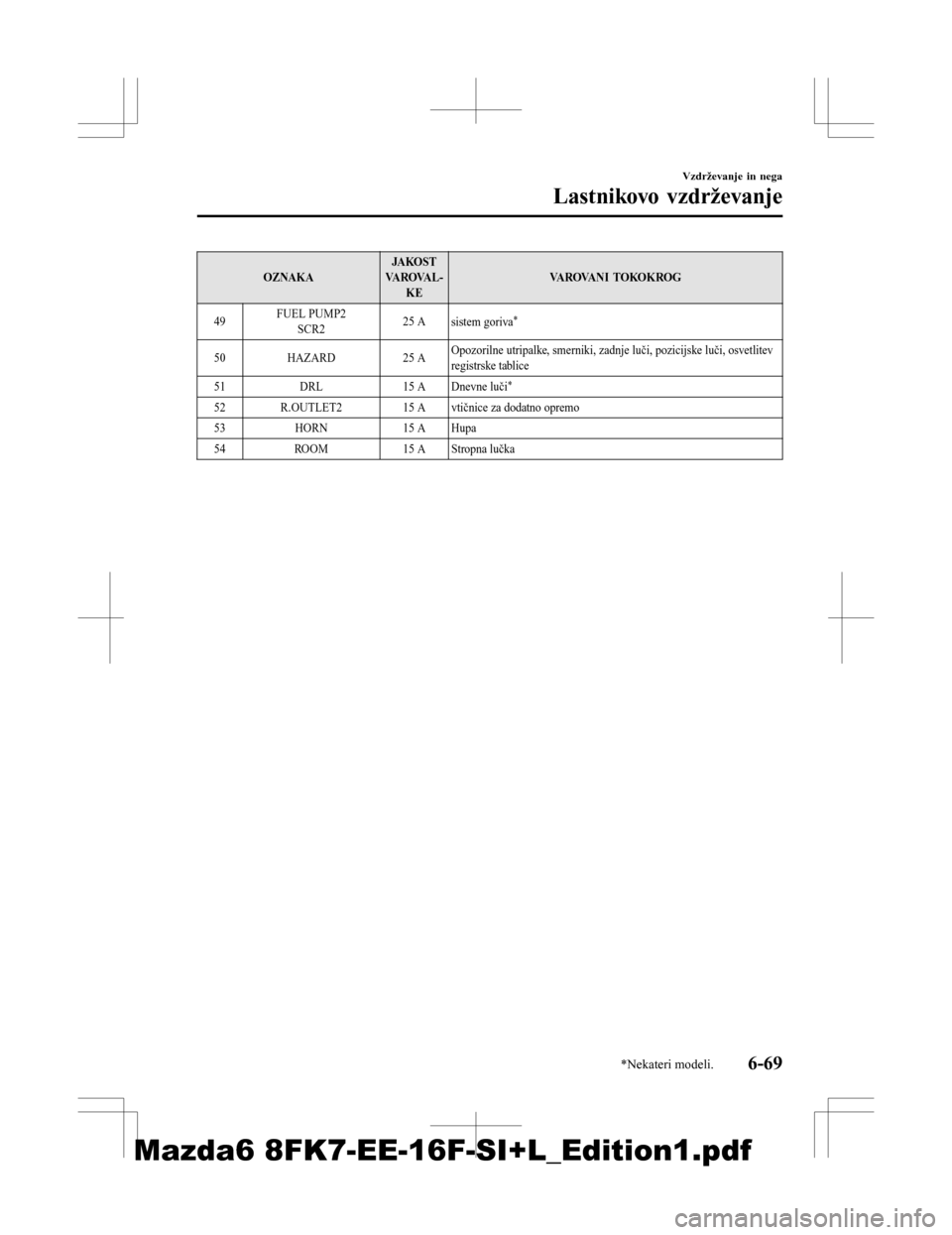

OZNAKAJAKO ST
VA R O VA L - KE VA R O VA N I T O K O K R O G
49 FUEL PUMP2
SCR2 25 A
sistem goriva
*
50 HAZARD 25 AOpozorilne utripalke, smerniki, zadnje luči, pozicijske luči, osvetlitev
registrske tablice
51 DRL 15 A
Dnevne luči
*
52 R.OUTLET2 15 A vtičnice za dodatno opremo
53 HORN 15 A Hupa
54 ROOM 15 A Stropna lučka
Vzdrževanje in nega
Lastnikovo vzdrževanje
*Nekateri modeli.6-69
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf
