2016 MAZDA MODEL 6 Priročnik za lastnika (in Slovenian)

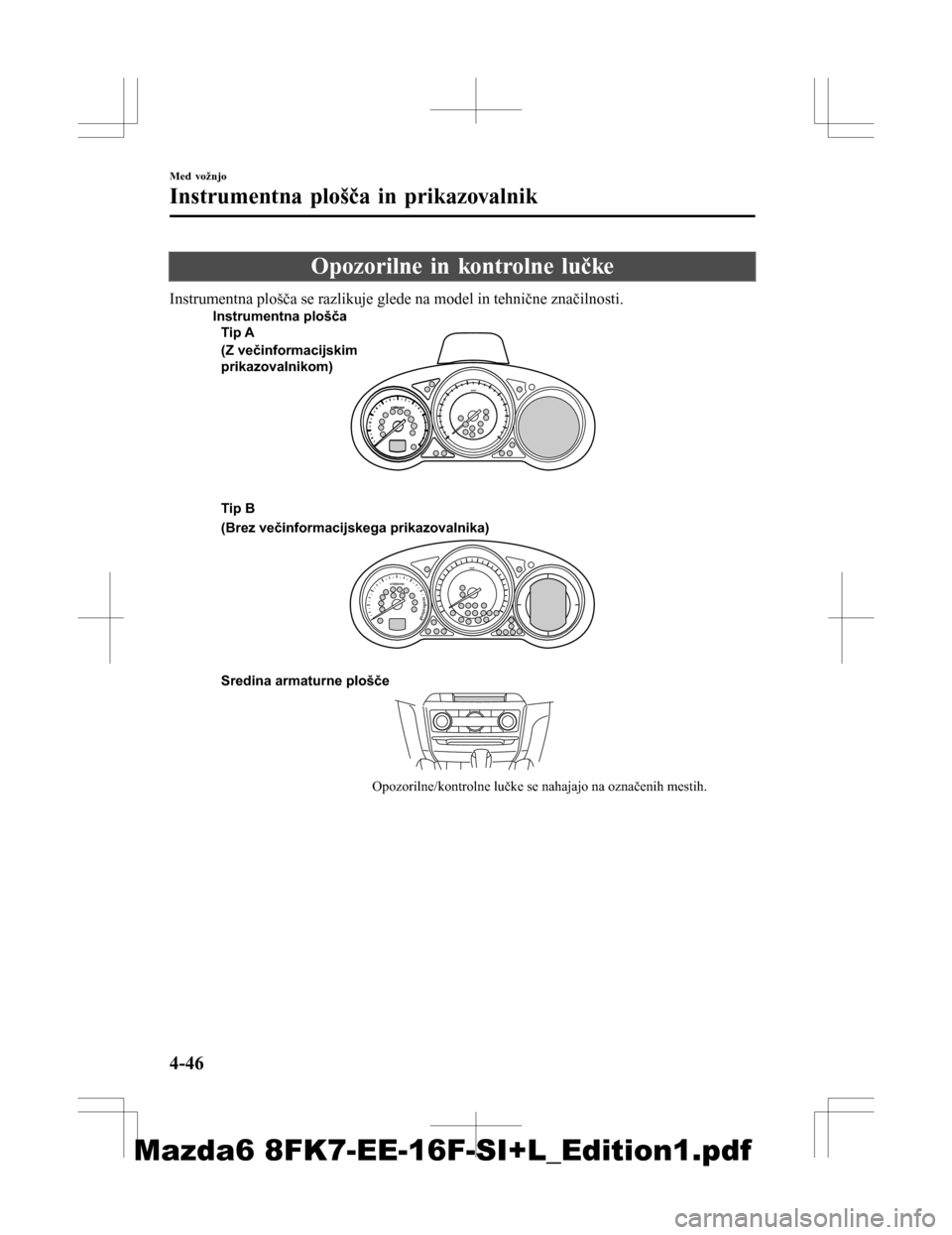

Opozorilne in kontrolne lučke
Instrumentna plošča se razlikuje glede na model in tehnične značilnosti.
Sredina armaturne ploščeOpozorilne/kontrolne lučke se nahajajo na označenih mestih.
Tip A
(Z večinformacijskim
prikazovalnikom)
(Brez večinformacijskega prikazovalnika)
Instrumentna plošča
Tip B
Med vožnjo
Instrumentna plošča in prikazovalnik
4-46
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

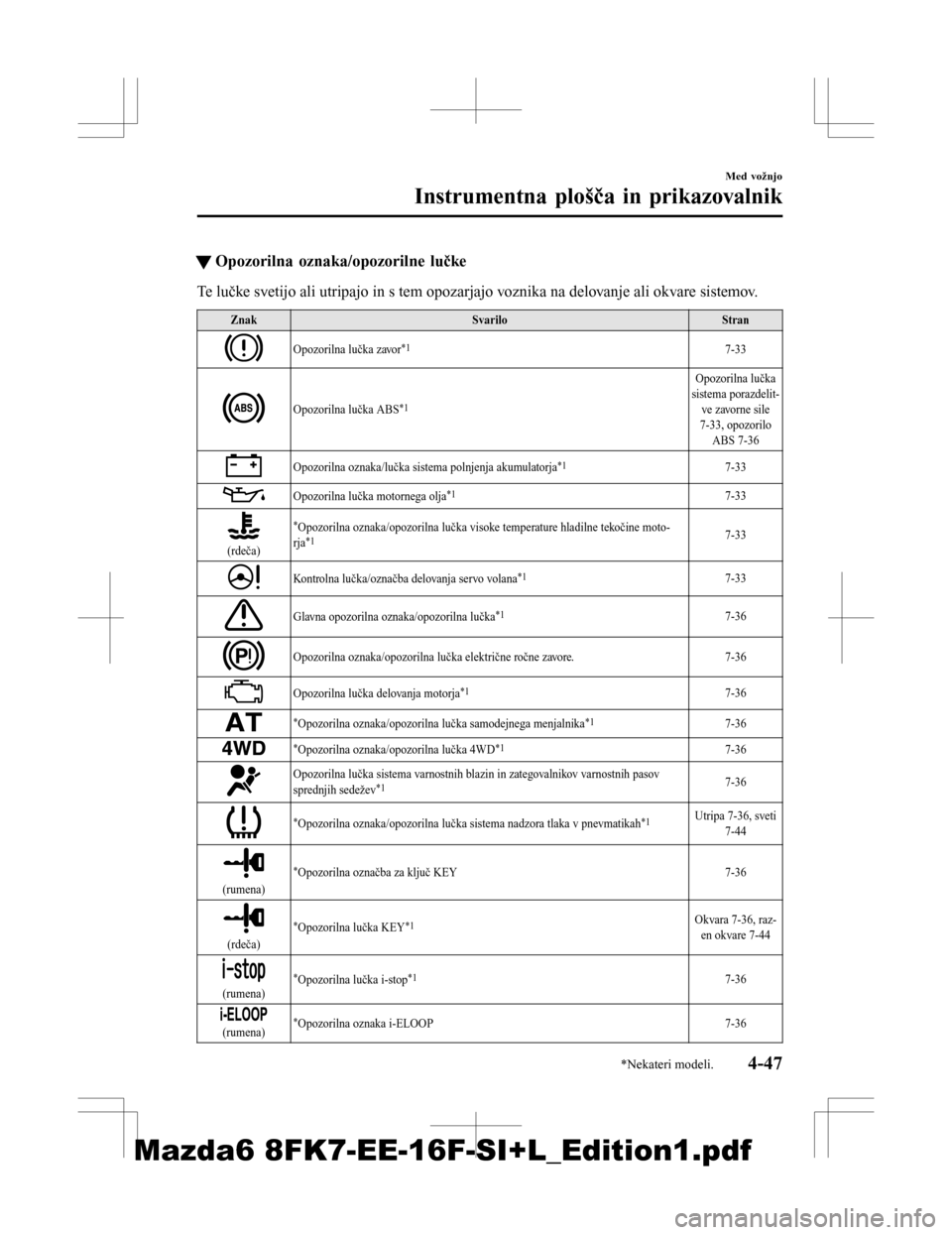

tOpozorilna oznaka/opozorilne lučke
Te lučke svetijo ali utripajo in s tem opozarjajo voznika na delovanje ali okvare sistemov.
Znak
Svarilo Stran
Opozorilna lučka zavor*17-33
Opozorilna lučka ABS*1
Opozorilna lučka
sistema porazdelit- ve zavorne sile
7-33, opozorilo ABS 7-36
Opozorilna oznaka/lučka sistema polnjenja akumulatorja*17-33
Opozorilna lučka motornega olja*17-33
(rdeča)
*Opozorilna oznaka/opozorilna lučka visoke temperature hladilne tekočine moto-
rja*17-33
Kontrolna lučka/označba delovanja servo volana*17-33
Glavna opozorilna oznaka/opozorilna lučka*17-36
Opozorilna oznaka/opozorilna lučka električne ročne zavore. 7-36
Opozorilna lučka delovanja motorja*17-36
*Opozorilna oznaka/opozorilna lučka samodejnega menjalnika*17-36
*Opozorilna oznaka/opozorilna lučka 4WD*17-36
Opozorilna lučka sistema varnostnih blazin in zategovalnikov varnostnih pasov
sprednjih sedežev*17-36
*Opozorilna oznaka/opozorilna lučka sistema nadzora tlaka v pnevmatikah*1Utripa 7-36, sveti
7-44
(rumena)
*Opozorilna označba za ključ KEY 7-36
(rdeča)
*Opozorilna lučka KEY*1Okvara 7-36, raz-
en okvare 7-44
(rumena)
*Opozorilna lučka i-stop*17-36
(rumena)*Opozorilna oznaka i-ELOOP 7-36
Med vožnjo
Instrumentna plošča in prikazovalnik
*Nekateri modeli.4-47
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

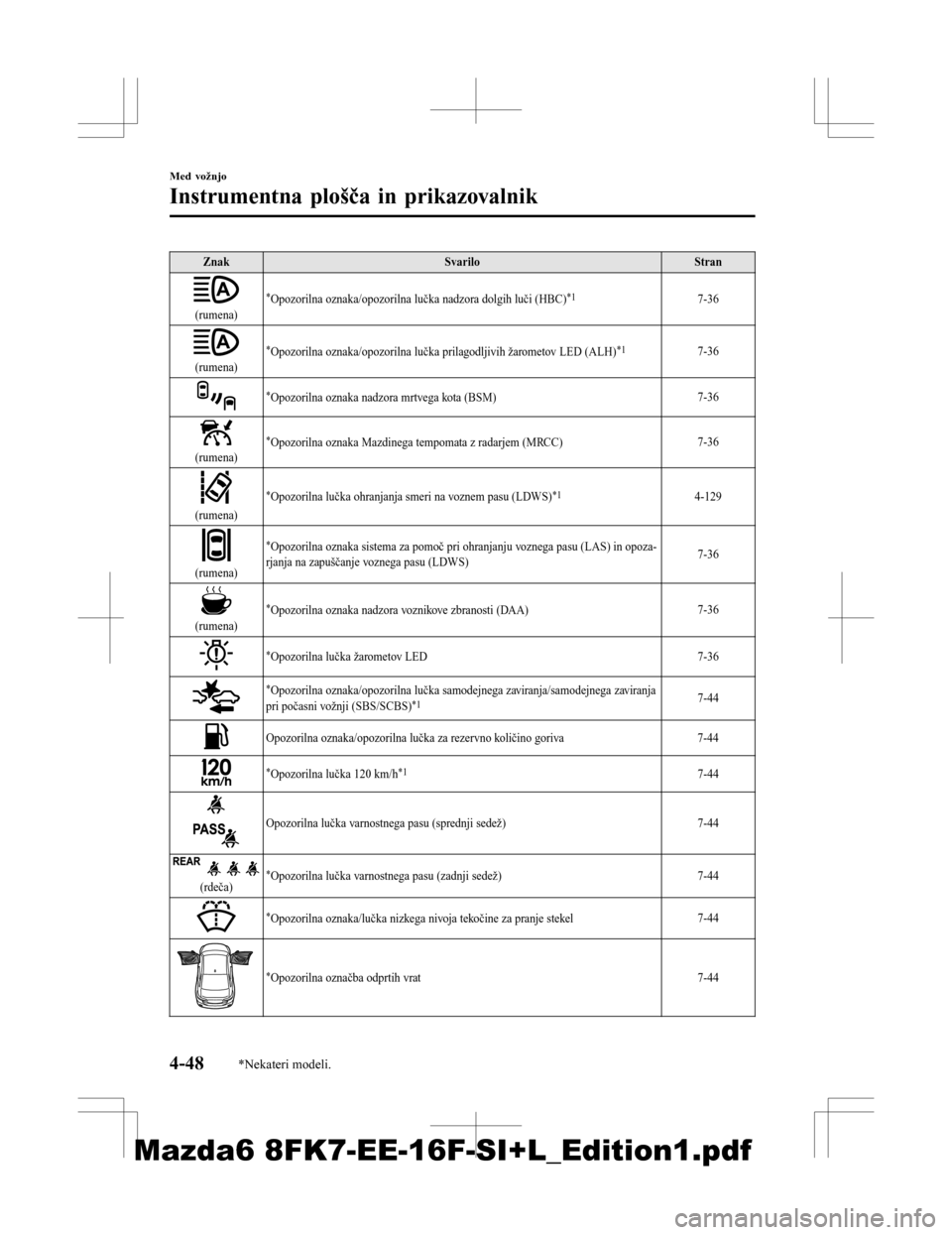

ZnakSvarilo Stran
(rumena)
*Opozorilna oznaka/opozorilna lučka nadzora dolgih luči (HBC)*17-36
(rumena)
*Opozorilna oznaka/opozorilna lučka prilagodljivih žarometov LED (ALH)*17-36
*Opozorilna oznaka nadzora mrtvega kota (BSM) 7-36
(rumena)
*Opozorilna oznaka Mazdinega tempomata z radarjem (MRCC)7-36
(rumena)
*Opozorilna lučka ohranjanja smeri na voznem pasu (LDWS)*14-129
(rumena)
*Opozorilna oznaka sistema za pomoč pri ohranjanju voznega pasu (LAS) in opoza-
rjanja na zapuščanje voznega pasu (LDWS) 7-36
(rumena)
*Opozorilna oznaka nadzora voznikove zbranosti (DAA)
7-36
*Opozorilna lučka žarometov LED7-36
*Opozorilna oznaka/opozorilna lučka samodejnega zaviranja/samodejnega zaviranja
pri počasni vožnji (SBS/SCBS)*17-44
Opozorilna oznaka/opozorilna lučka za rezervno količino goriva 7-44
*Opozorilna lučka 120 km/h*17-44
Opozorilna lučka varnostnega pasu (sprednji sedež) 7-44
(rdeča)*Opozorilna lučka varnostnega pasu (zadnji sedež)7-44
*Opozorilna oznaka/lučka nizkega nivoja tekočine za pranje stekel7-44
*Opozorilna označba odprtih vrat
7-44
Med vožnjo
Instrumentna plošča in prikazovalnik
4-48*Nekateri modeli.
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

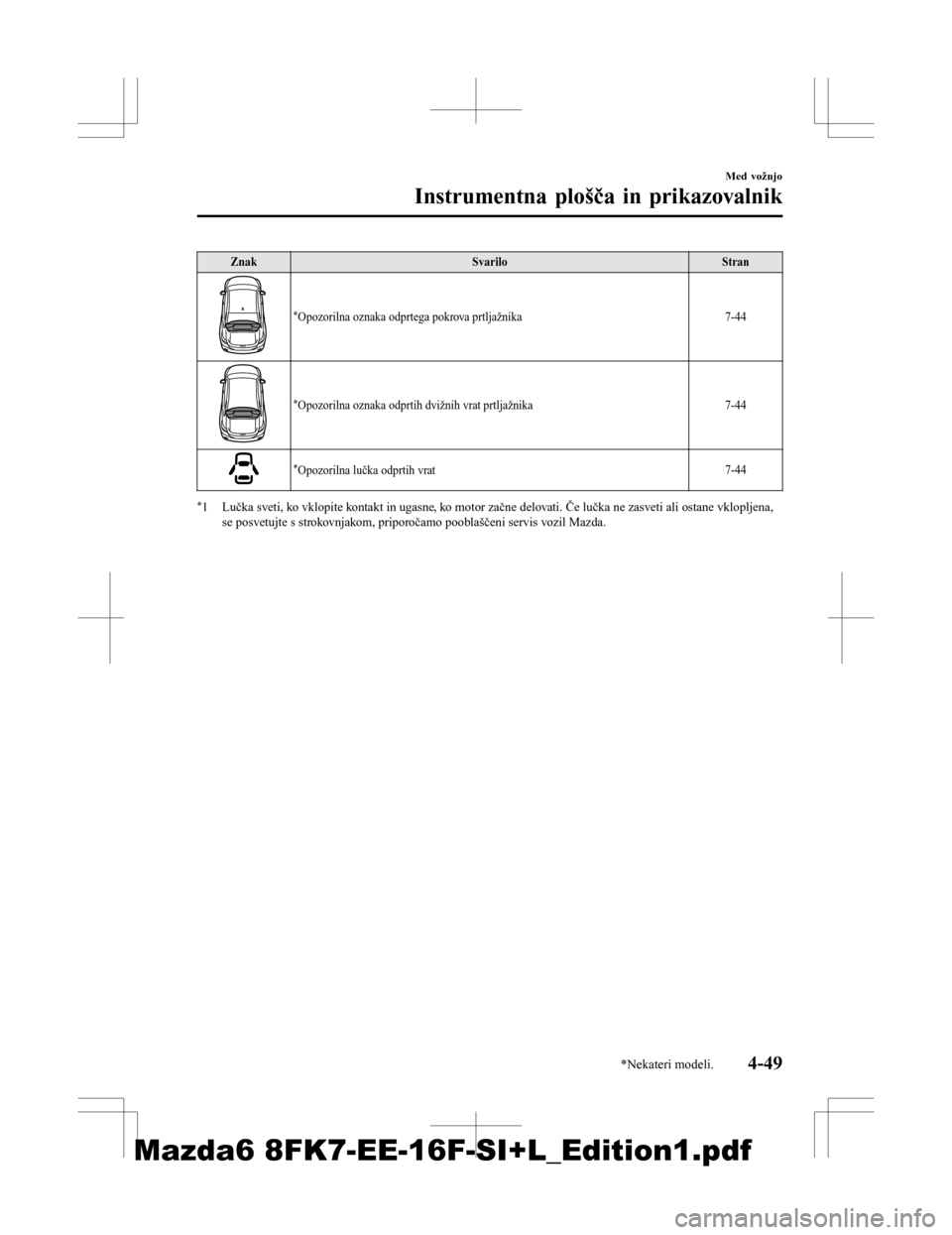

ZnakSvarilo Stran
*Opozorilna oznaka odprtega pokrova prtljažnika 7-44
*Opozorilna oznaka odprtih dvižnih vrat prtljažnika
7-44
*Opozorilna lučka odprtih vrat 7-44
*1 Lučka sveti, ko vklopite kontakt in ugasne, ko motor začne delovati. Če lučka ne zasveti ali ostane vklopljena,
se posvetujte s strokovnjakom, priporočamo pooblaščeni servis vozil Mazda.
Med vožnjo
Instrumentna plošča in prikazovalnik
*Nekateri modeli.4-49
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

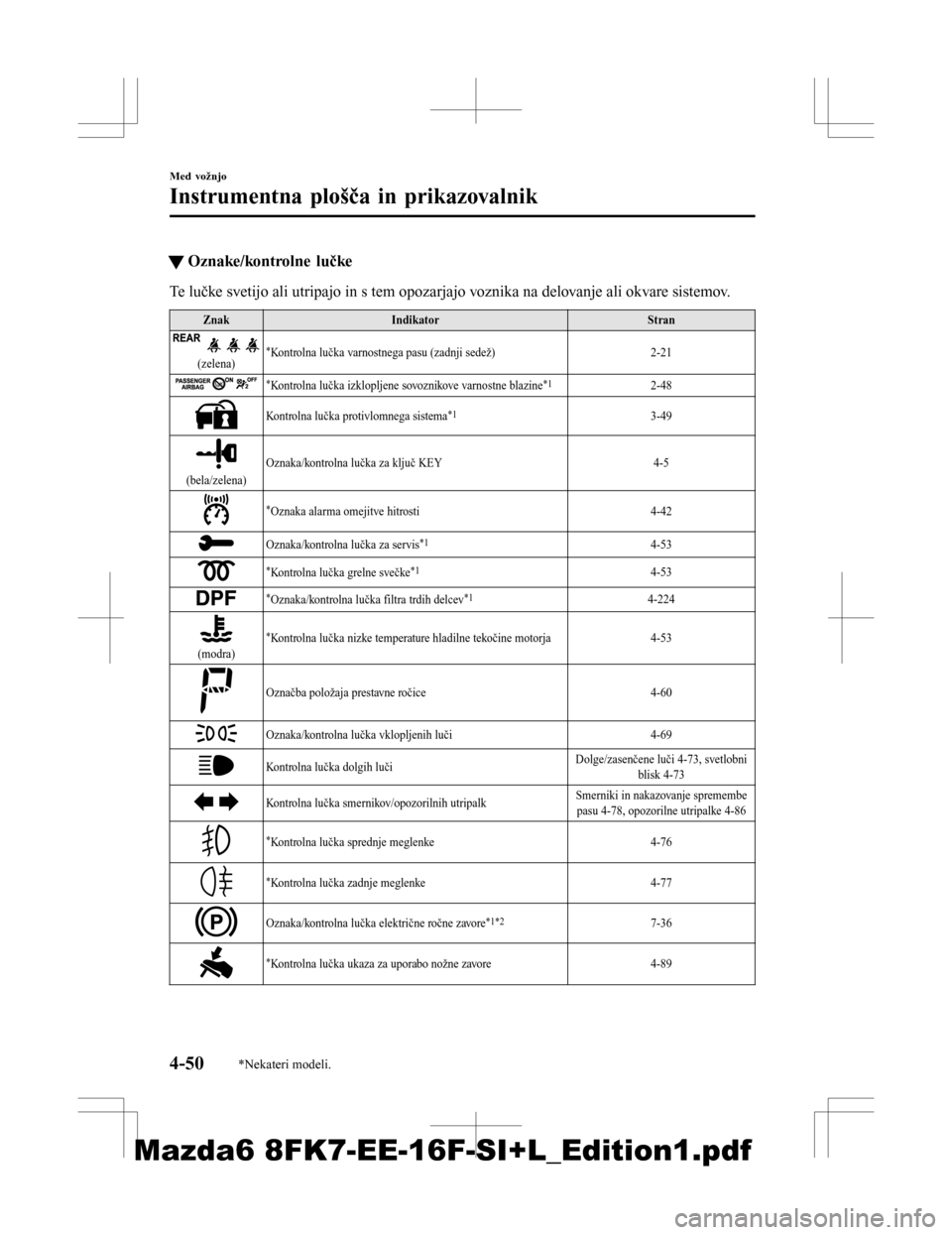

tOznake/kontrolne lučke
Te lučke svetijo ali utripajo in s tem opozarjajo voznika na delovanje ali okvare sistemov.
Znak
Indikator Stran
(zelena)*Kontrolna lučka varnostnega pasu (zadnji sedež) 2-21
*Kontrolna lučka izklopljene sovoznikove varnostne blazine*12-48
Kontrolna lučka protivlomnega sistema*13-49
(bela/zelena)Oznaka/kontrolna lučka za ključ KEY
4-5
*Oznaka alarma omejitve hitrosti4-42
Oznaka/kontrolna lučka za servis*14-53
*Kontrolna lučka grelne svečke*14-53
*Oznaka/kontrolna lučka filtra trdih delcev*14-224
(modra)
*Kontrolna lučka nizke temperature hladilne tekočine motorja4-53
Označba položaja prestavne ročice
4-60
Oznaka/kontrolna lučka vklopljenih luči4-69
Kontrolna lučka dolgih lučiDolge/zasenčene luči 4-73, svetlobni
blisk 4-73
Kontrolna lučka smernikov/opozorilnih utripalk Smerniki in nakazovanje spremembe
pasu 4-78, opozorilne utripalke 4-86
*Kontrolna lučka sprednje meglenke 4-76
*Kontrolna lučka zadnje meglenke4-77
Oznaka/kontrolna lučka električne ročne zavore*1*27-36
*Kontrolna lučka ukaza za uporabo nožne zavore4-89
Med vožnjo
Instrumentna plošča in prikazovalnik
4-50*Nekateri modeli.
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

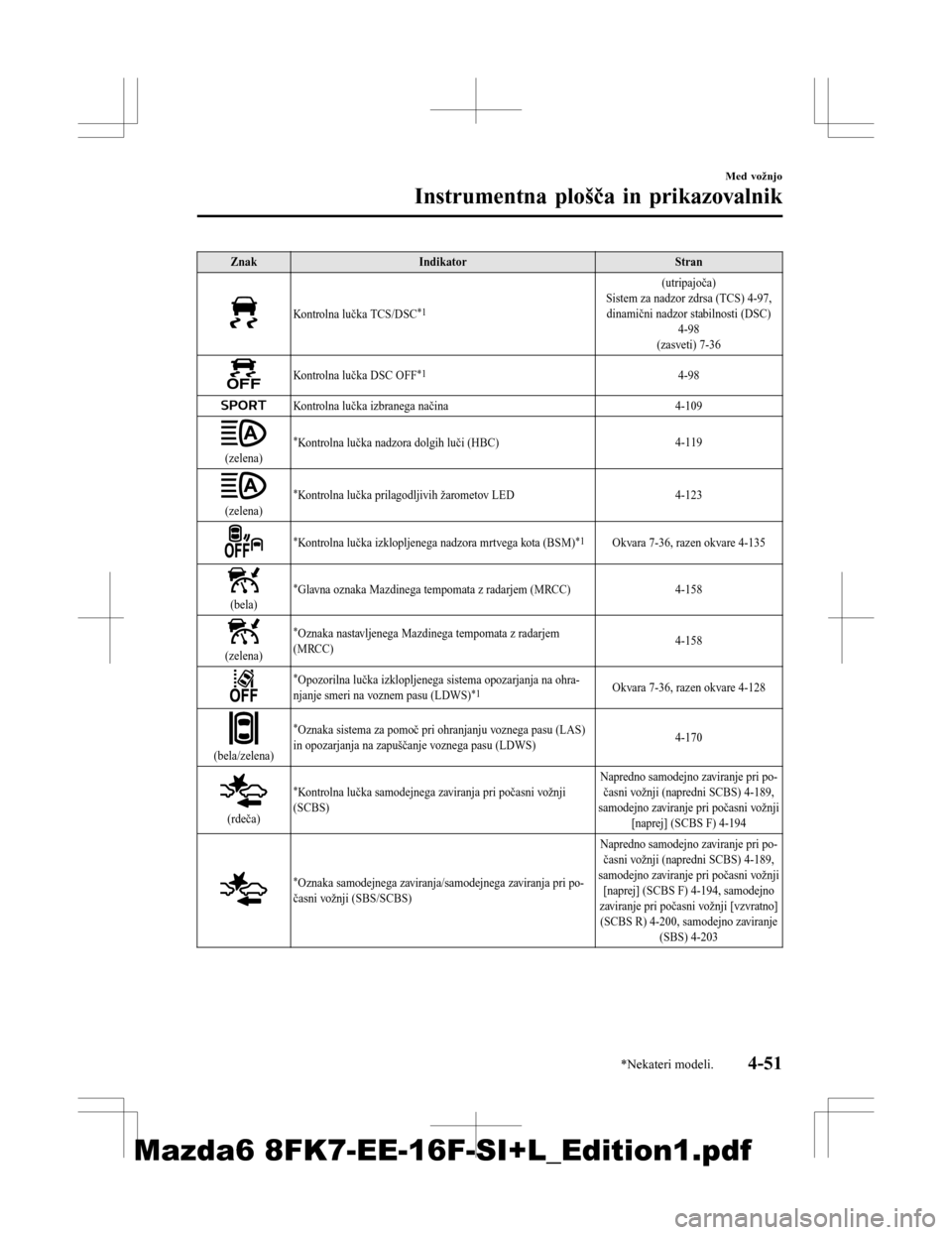

ZnakIndikator Stran
Kontrolna lučka TCS/DSC*1
(utripajoča)
Sistem za nadzor zdrsa (TCS) 4-97, dinamični nadzor stabilnosti (DSC) 4-98
(zasveti) 7-36
Kontrolna lučka DSC OFF*14-98
Kontrolna lučka izbranega načina 4-109
(zelena)
*Kontrolna lučka nadzora dolgih luči (HBC)4-119
(zelena)
*Kontrolna lučka prilagodljivih žarometov LED4-123
*Kontrolna lučka izklopljenega nadzora mrtvega kota (BSM)*1Okvara 7-36, razen okvare 4-135
(bela)
*Glavna oznaka Mazdinega tempomata z radarjem (MRCC)
4-158
(zelena)
*Oznaka nastavljenega Mazdinega tempomata z radarjem
(MRCC) 4-158
*Opozorilna lučka izklopljenega sistema opozarjanja na ohra-
njanje smeri na voznem pasu (LDWS)*1Okvara 7-36, razen okvare 4-128
(bela/zelena)
*Oznaka sistema za pomoč pri ohranjanju voznega pasu (LAS)
in opozarjanja na zapuščanje voznega pasu (LDWS) 4-170
(rdeča)
*Kontrolna lučka samodejnega zaviranja pri počasni vožnji
(SCBS) Napredno samodejno zaviranje pri po-
časni vožnji (napredni SCBS) 4-189,
samodejno zaviranje pri počasni vožnji [naprej] (SCBS F) 4-194
*Oznaka samodejnega zaviranja/samodejnega zaviranja pri po-
časni vožnji (SBS/SCBS) Napredno samodejno zaviranje pri po-
časni vožnji (napredni SCBS) 4-189,
samodejno zaviranje pri počasni vožnji [naprej] (SCBS F) 4-194, samodejno
zaviranje pri počasni vožnji [vzvratno] (SCBS R) 4-200, samodejno zaviranje (SBS) 4-203
Med vožnjo
Instrumentna plošča in prikazovalnik
*Nekateri modeli.4-51
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

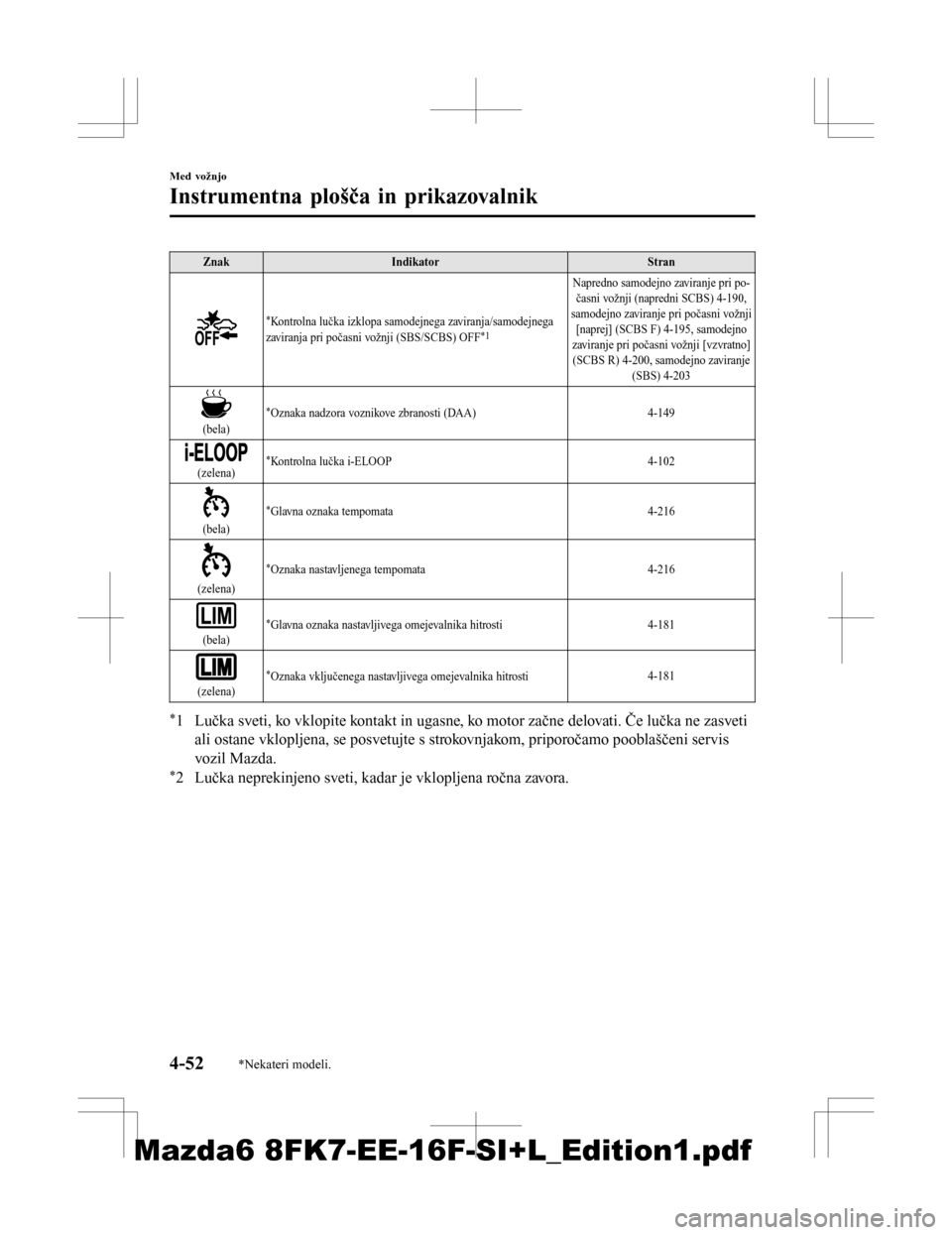

ZnakIndikator Stran
*Kontrolna lučka izklopa samodejnega zaviranja/samodejnega
zaviranja pri počasni vožnji (SBS/SCBS) OFF*1
Napredno samodejno zaviranje pri po- časni vožnji (napredni SCBS) 4-190,
samodejno zaviranje pri počasni vožnji [naprej] (SCBS F) 4-195, samodejno
zaviranje pri počasni vožnji [vzvratno] (SCBS R) 4-200, samodejno zaviranje (SBS) 4-203
(bela)
*Oznaka nadzora voznikove zbranosti (DAA) 4-149
(zelena)*Kontrolna lučka i-ELOOP 4-102
(bela)
*Glavna oznaka tempomata4-216
(zelena)
*Oznaka nastavljenega tempomata4-216
(bela)
*Glavna oznaka nastavljivega omejevalnika hitrosti4-181
(zelena)
*Oznaka vključenega nastavljivega omejevalnika hitrosti4-181
*1 Lučka sveti, ko vklopite kontakt in ugasne, ko motor začne delovati. Če lučka ne zasveti
ali ostane vklopljena, se posvetujte s strokovnjakom, priporočamo pooblaščeni servis
vozil Mazda.
*2 Lučka neprekinjeno sveti, kadar je vklopljena ročna zavora.
Med vožnjo
Instrumentna plošča in prikazovalnik
4-52*Nekateri modeli.
Mazda6 8FK7-EE-16F-SI+L_Edition1.pdf

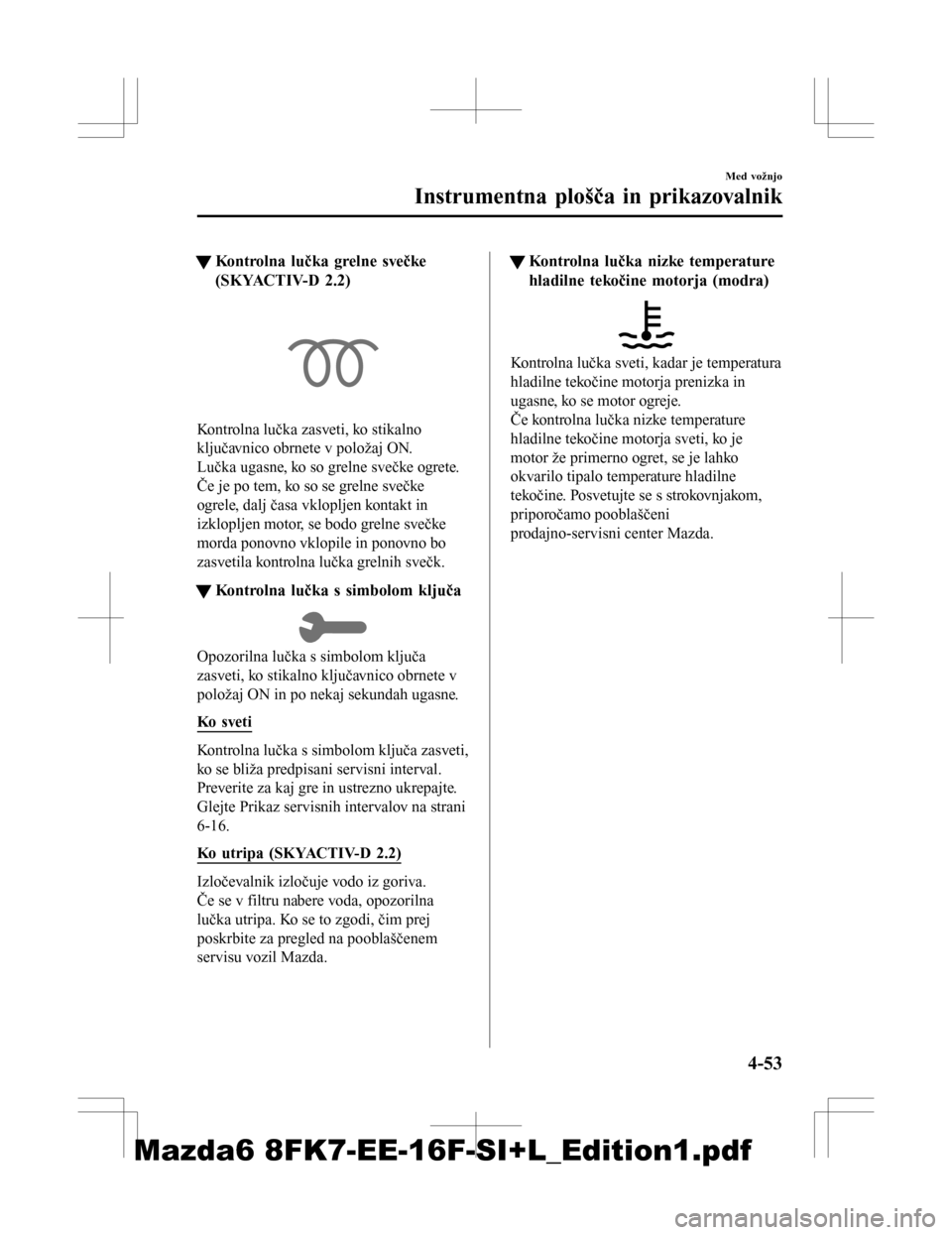

tKontrolna lučka grelne svečke
(SKYACTIV-D 2.2)
Kontrolna lučka zasveti, ko stikalno
ključavnico obrnete v položaj ON.
Lučka ugasne, ko so grelne svečke ogrete.
Če je po tem, ko so se grelne svečke
ogrele, dalj časa vklopljen kontakt in
izklopljen motor, se bodo grelne svečke
morda ponovno vklopile in ponovno bo
zasvetila kontrolna lučka grelnih svečk.
tKontrolna lučka s simbolom ključa
Opozorilna lučka s simbolom ključa
zasveti, ko stikalno ključavnico obrnete v
položaj ON in po nekaj sekundah ugasne.
Ko s ve t i
Kontrolna lučka s simbolom ključa zasveti,
ko se bliža predpisani servisni interval.
Preverite za kaj gre in ustrezno ukrepajte.
Glejte Prikaz servisnih intervalov na strani
6-16.
Ko utripa (SKYACTIV-D 2.2)
Izločevalnik izločuje vodo iz goriva.
Če se v filtru nabere voda, opozorilna
lučka utripa. Ko se to zgodi, čim prej
poskrbite za pregled na pooblaščenem
servisu vozil Mazda.
tKontrolna lučka nizke temperature
hladilne tekočine motorja (modra)
Kontrolna lučka sveti, kadar je temperatura
hladilne tekočine motorja prenizka in
ugasne, ko se motor ogreje.
Če kontrolna lučka nizke temperature
hladilne tekočine motorja sveti, ko je
motor že primerno ogret, se je lahko
okvarilo tipalo temperature hladilne
tekočine. Posvetujte se s strokovnjakom,
priporočamo pooblaščeni
prodajno-servisni center Mazda.
Med vožnjo
Instrumentna plošča in prikazovalnik
4-53
