tKapasiteler
(YaklaúÕk Miktarlar)
Ö÷eKapasite
Motor ya÷ÕMZR 1.6Ya÷ filtresi de÷iúimi ile 3,9 L
Ya÷ filtresi de÷iúimi olmaksÕzÕn 3,7 L
SKYACTIV-G 1.5Ya÷ filtresi de÷iúimi ile 4,2 L
Ya÷ filtresi de÷iúimi olmaksÕzÕn 3,9 L
SKYACTIV-G 2.0Ya÷ filtresi de÷iúimi ile 4,2 L
Ya÷ filtresi de÷iúimi olmaksÕzÕn 4,0 L
SKYACTIV-G 2.5Ya÷ filtresi de÷iúimi ile 4,5 L
Ya÷ filtresi de÷iúimi olmaksÕzÕn 4,3 L
SKYACTIV-D 1.5Ya÷ filtresi de÷iúimi ile 5,1 L
Ya÷ filtresi de÷iúimi olmaksÕzÕn 4,7 L
SKYACTIV-D 2.2Ya
÷ filtresi de÷iúimi ile 5,1 L
Ya÷ filtresi de÷iúimi olmaksÕzÕn 4,8 L
So÷utma sÕvÕsÕMZR 1.6Düz ùanzÕmanRusya, Sa÷dan direksiyonlu model 5,5 L
Soldan direksiyonlu model (Rusya hariç)
*15,4 L
5,5 L
Otomatik úan-
zÕmanRusya 5,6 L
Suudi Arabistan 5,7 L
Soldan direksiyonlu model (Rusya, Suudi Ara-
bistan hariç)
*15,5 L
5,6 L
Sa÷dan direksiyonlu model 5,7 L
SKYACTIV-G
1.5Düz ùanzÕmanRusya 5,8 L
Av r u p aSoldan direksiyonlu model
*15,7 L
5,8 L
Sa÷dan direksiyonlu model 5,6 L
Av r u p a DÕúÕndaki Ülkeler øçin 5,8 L
Otomatik úan-
zÕmanSoldan direksiyonlu model 6,0 L
Sa÷dan direksiyonlu model 5,8 L
Te k n i k D e÷erler
Te k n i k D e÷erler
9-9

Ö÷eKapasite
So÷utma sÕvÕsÕSKYACTIV-G
2.0Düz ùanzÕmanAvrupaSoldan direksiyonlu model
*16,2 L
6,3 L
Sa÷dan direksiyonlu model 6,1 L
Avrupa DÕúÕn-
daki Ülkeler
øçinSoldan direksiyonlu model
*16,2 L
6,3 L
Sa÷dan direksiyonlu model 6,1 L
Otomatik úan-
zÕmanSuudi Arabistan 6,8 L
Rusya 6,5 L
AvrupaSoldan direksiyonlu model
*16,3 L
6,5 L
Sa÷dan direksiyonlu model 6,3 L
Avrupa DÕúÕn-
daki Ülkeler
øçinSoldan direksiyonlu model 6,5 L
Sa÷dan direksiyonlu model 6,4 L
SKYACTIV-G
2.5Düz ùanzÕman 6,5 L
Otomatik úanzÕman 6,7 L
SKYACTIV-D
1.5Motor içinDüz ùanzÕmanSoldan direksiyonlu model 7,0 L
Sa÷dan direksiyonlu model 6,9 L
Otomatik úan-
zÕmanSoldan direksiyonlu model 7,1 L
Sa÷dan direksiyonlu model 7,0 L
Su-so÷utmalÕ hava so÷utucusu için 1,8 L
SKYACTIV-D
2.2Düz ùanzÕmanSoldan direksiyonlu model 8,5 L
Sa÷dan direksiyonlu model 8,8 L
Otomatik úan-
zÕmanSoldan direksiyonlu model 8,8 L
Sa÷dan direksiyonlu model 9,1 L
Düz úanzÕman
ya÷ÕMZR 1.62,91 L
SKYACTIV-G 1.5 1,59 L
SKYACTIV-G 2.0 1,70 L
SKYACTIV-G 2.5, SKYACTIV-D 1.5 1,65 L
SKYACTIV-D 2.2 2,40 L
Otomatik úanzÕ-
man ya÷ÕMZR 1.6
7,0 L
SKYACTIV-G 1.5 7,2 L
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 1.5 7,8 L
SKYACTIV-D 2.2 8,0 L
Ya kÕt deposu51,0 L
Ya÷ ve sÕvÕ seviyelerini, seviye çubuklarÕnÕ veya hazne göstergelerini kullanarak kontrol ediniz.*1 Motor so÷utma suyu miktarÕ özelli÷e ba÷lÕ olarak de÷iúir.
Teknik De÷erler
Teknik De÷erler
9-10

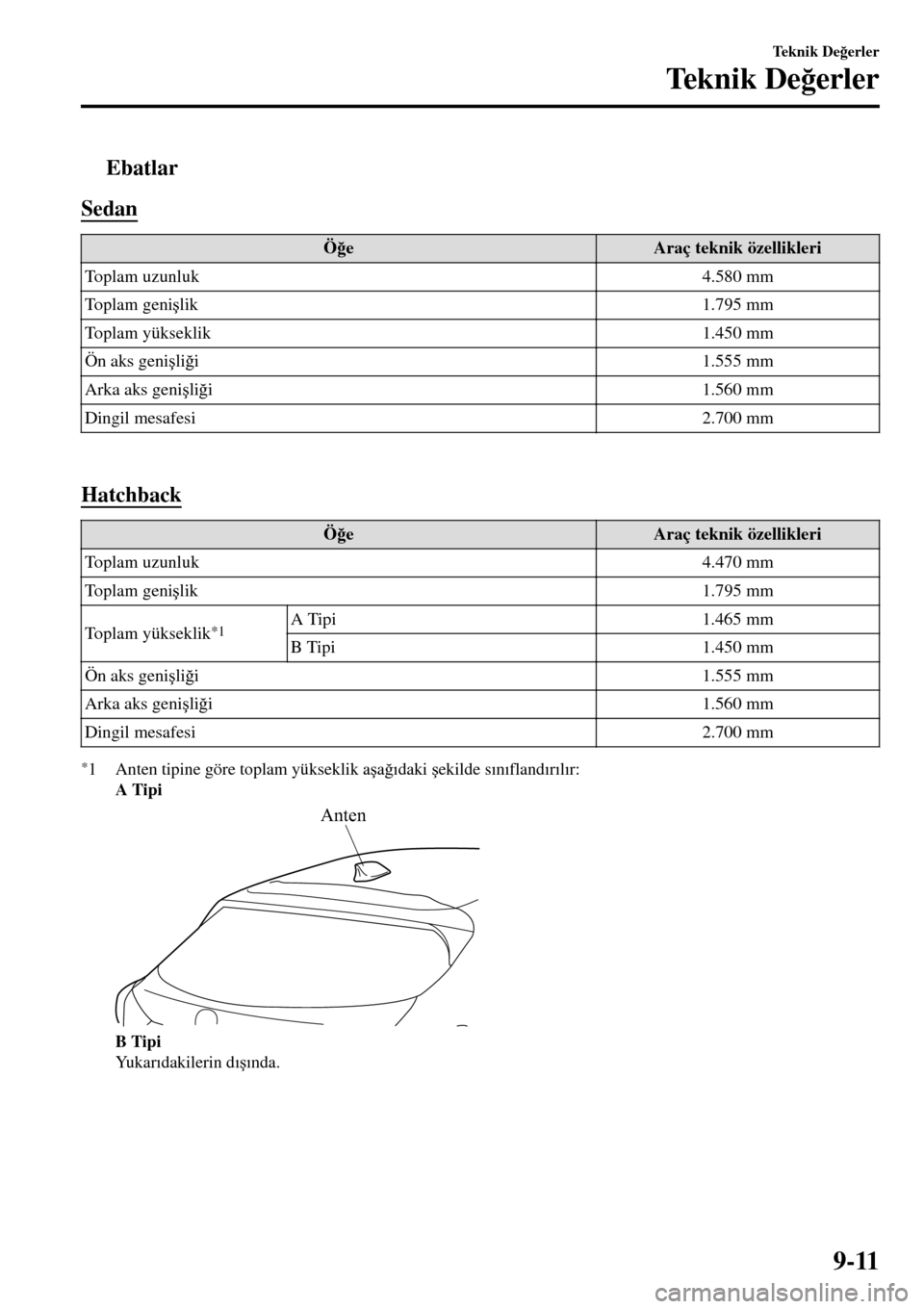

tEbatlar
Sedan
Ö÷eAraç teknik özellikleri
Toplam uzunluk 4.580 mm
Toplam geniúlik 1.795 mm
Toplam yükseklik 1.450 mm
Ön aks geniúli÷i 1.555 mm
Arka aks geniúli÷i 1.560 mm
Dingil mesafesi 2.700 mm

Hatchback
Ö÷eAraç teknik özellikleri
Toplam uzunluk 4.470 mm
Toplam geniúlik 1.795 mm
Toplam yükseklik
*1A Tipi 1.465 mm
B Tipi 1.450 mm
Ön aks geniúli÷i 1.555 mm
Arka aks geniúli÷i 1.560 mm
Dingil mesafesi 2.700 mm
*1 Anten tipine göre toplam yükseklik aúa÷Õdaki úekilde sÕnÕflandÕrÕlÕr:
A Tipi
Anten
B Tipi
YukarÕdakilerin dÕúÕnda.
Te k n i k D e÷erler
Te k n i k D e÷erler
9-11

tAmpuller
DÕú aydÕnlatma
Sedan (Arap Körfez øúbirli÷i Konseyi/Irak hariç)/Hatchback
AmpulKategori
WattUNECE *1 (SAE)
FarlarLED FarlÕUzun/KÕsa far
LED
*2Š (Š)
Halojen farlÕUzun farGündüz seyir lambalarÕ
ile55/15
*3H15 (Š)
Gündüz seyir lambalarÕ
olmadan60 HB3 (9005)
KÕsa far 55 H11 (H11)
Gündüz seyir lambalarÕ/Park lambalarÕ (LED farlarÕ olan araçlarda)
LED
*2Š (Š)
Sürüú lambalarÕ (Halojen ampullü farlar)
*55/15*4H15 (Š)
Pozisyon lambalarÕ (Halojen ampullü farlar) 5 W5W (Š)
Ön sis lambalarÕ
*LED*2Š (Š)
Ön sinyaller 21 WY21W (7443NA)
Yan sinyal lambalarÕ
*LED*2Š (Š)
Üçüncü fren lambasÕ
LED
*2Š (Š)
Arka sinyal lambalarÕ21 WY21W (7443NA)
Fren lambalarÕ (LED farlÕ)
LED
*2Š (Š)
Fren lambalarÕ (LED farlÕ)
LED
*2Š (Š)
Fren lambalarÕ/Arka lambalar (Halojen ampullü farlÕ) 21/5 W21/5W (7443)
Geri vites lam-
balarÕSedan 16 W16W (921)
Hatchback 21 W21W (7440)
Arka sis lambasÕ
*21 W21W (7440)
Plaka ÕúÕklarÕ5 W5W (Š)
*1 UNECE Birleúmiú Milletler Avrupa Ekonomik Komisyonu kÕsaltmasÕdÕr.*2LED, IúÕk Yayan Diyot ifadesinin kÕsaltmasÕdÕr.*3 Çift filamentli ampul, ancak farlarda sadece 55 W filament ampul kullanÕlÕr (uzun huzme).*4 Çift filamentli ampul, ancak gündüz seyir lambalarÕnda sadece 15 W filament ampul kullanÕlÕr.
Teknik De÷erler
Teknik De÷erler
9-12*BazÕ modellerde mevcuttur.

Sedan (Arap Körfez øúbirli÷i Konseyi/Irak)
AmpulKategori
Wa t tUNECE *1 (SAE)
FarlarLED FarlÕUzun/KÕsa far
LED
*2Š (Š)
Halojen farlÕUzun far 60 HB3 (Š)
KÕsa far 55 H11 (H11)
Sürüú lambalarÕ (LED farlÕ)
LED
*2Š (Š)
Pozisyon lambalarÕ (LED farlÕ)
LED
*2Š (Š)
Ön yan iúaret lambalarÕ (LED farlÕ) 5 WY5W (Š)
Pozisyon lambalarÕ/ön yan iúaret lambalarÕ (Halojen ampullü farlar) 5 WY5W (Š)
Ön sis lambalarÕ
*LED*2Š (Š)
Ön sinyaller 21 WY21W (7443NA)
Yan sinyaller
LED
*2Š (Š)
Üçüncü fren lambasÕ
LED
*2Š (Š)
Arka sinyal lambalarÕ21 WY21W (7443NA)
Fren lambalarÕ (LED farlÕ)
LED
*2Š (Š)
Arka lambalar/Ön yan iúaret lambalarÕ (LED farlÕ)
LED
*2Š (Š)
Fren lambalarÕ/Arka lambalar/Arka yan iúaret lambalarÕ (Halojen ampullü farlar) 21 W21W (7440)
Geri vites lambalarÕ16 W16W (921)
Plaka ÕúÕklarÕ5 W5W (Š)
*1 UNECE Birleúmiú Milletler Avrupa Ekonomik Komisyonu kÕsaltmasÕdÕr.*2LED, IúÕk Yayan Diyot ifadesinin kÕsaltmasÕdÕr.
øç aydÕnlatmalar
AmpulKategori
Wa t tUNECE*1
Bagaj lambasÕ (Sedan) 3Š
Bagaj bölmesi lambasÕ (Hatchback) 5Š
Tavan lambalarÕ (Ön)/Harita lambalarÕ
*8Š
Tavan lambasÕ (ön)
*10Š
Tavan LambasÕ (Arka)
*10Š
Makyaj aynasÕ lambalarÕ
*2Š
*1 UNECE Birleúmiú Milletler Avrupa Ekonomik Komisyonu kÕsaltmasÕdÕr.
Te k n i k D e÷erler
Te k n i k D e÷erler
*BazÕ modellerde mevcuttur.9-13

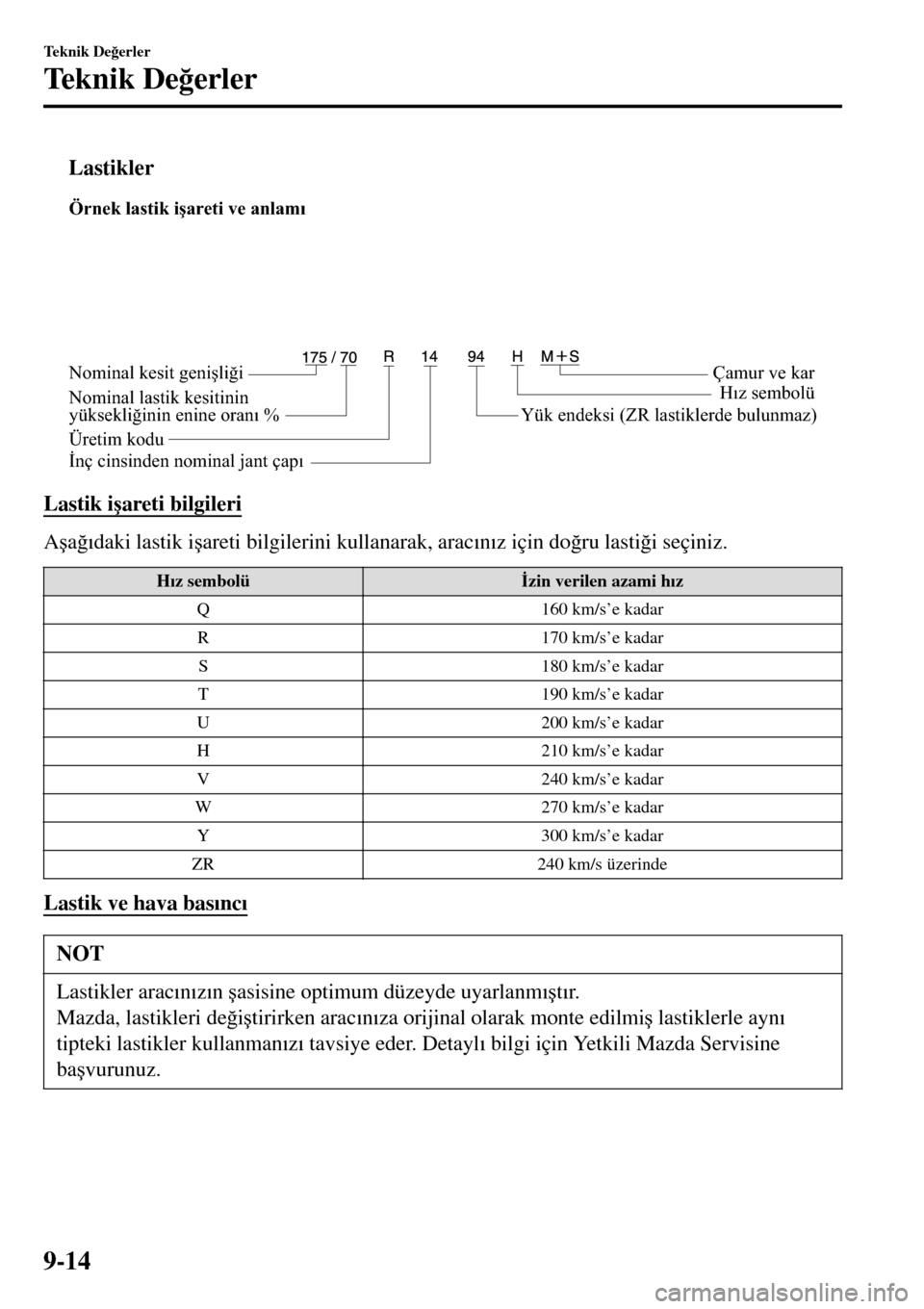

tLastikler
Örnek lastik işareti ve anlamı
Nominal kesit genişliği
Nominal lastik kesitinin
yüksekliğinin enine oranı %
Üretim koduÇamur ve kar
Hız sembolü
Yük endeksi (ZR lastiklerde bulunmaz)
İnç cinsinden nominal jant çapı
Lastik iúareti bilgileri
Aúa÷Õdaki lastik iúareti bilgilerini kullanarak, aracÕnÕz için do÷ru lasti÷i seçiniz.
HÕz sembolüøzin verilen azami hÕz
Q 160 km/s’e kadar
R 170 km/s’e kadar
S 180 km/s’e kadar
T 190 km/s’e kadar
U 200 km/s’e kadar
H 210 km/s’e kadar
V 240 km/s’e kadar
W 270 km/s’e kadar
Y 300 km/s’e kadar
ZR 240 km/s üzerinde
Lastik ve hava basÕncÕ
NOT
Lastikler aracÕnÕzÕn úasisine optimum düzeyde uyarlanmÕútÕr.
Mazda, lastikleri de÷iútirirken aracÕnÕza orijinal olarak monte edilmiú lastiklerle aynÕ
tipteki lastikler kullanmanÕzÕ tavsiye eder. DetaylÕ bilgi için Yetkili Mazda Servisine
baúvurunuz.
Teknik De÷erler
Teknik De÷erler
9-14

Lastik ebatlarÕ ve lastik hava basÕnçlarÕ ile ilgili olarak lastik hava basÕncÕ etiketine bakÕnÕz
(sayfa 6-48).
Lastik basÕncÕnÕ ayarladÕktan sonra, sistemin normal úekilde çalÕúabilmesi için, lastik basÕncÕ
izleme sisteminin sÕfÕrlanmasÕ gerekir.
Sayfa 4-208'teki Lastik BasÕncÕ øzleme Sisteminin SÕfÕrlanmasÕ bölümüne bakÕnÕz.

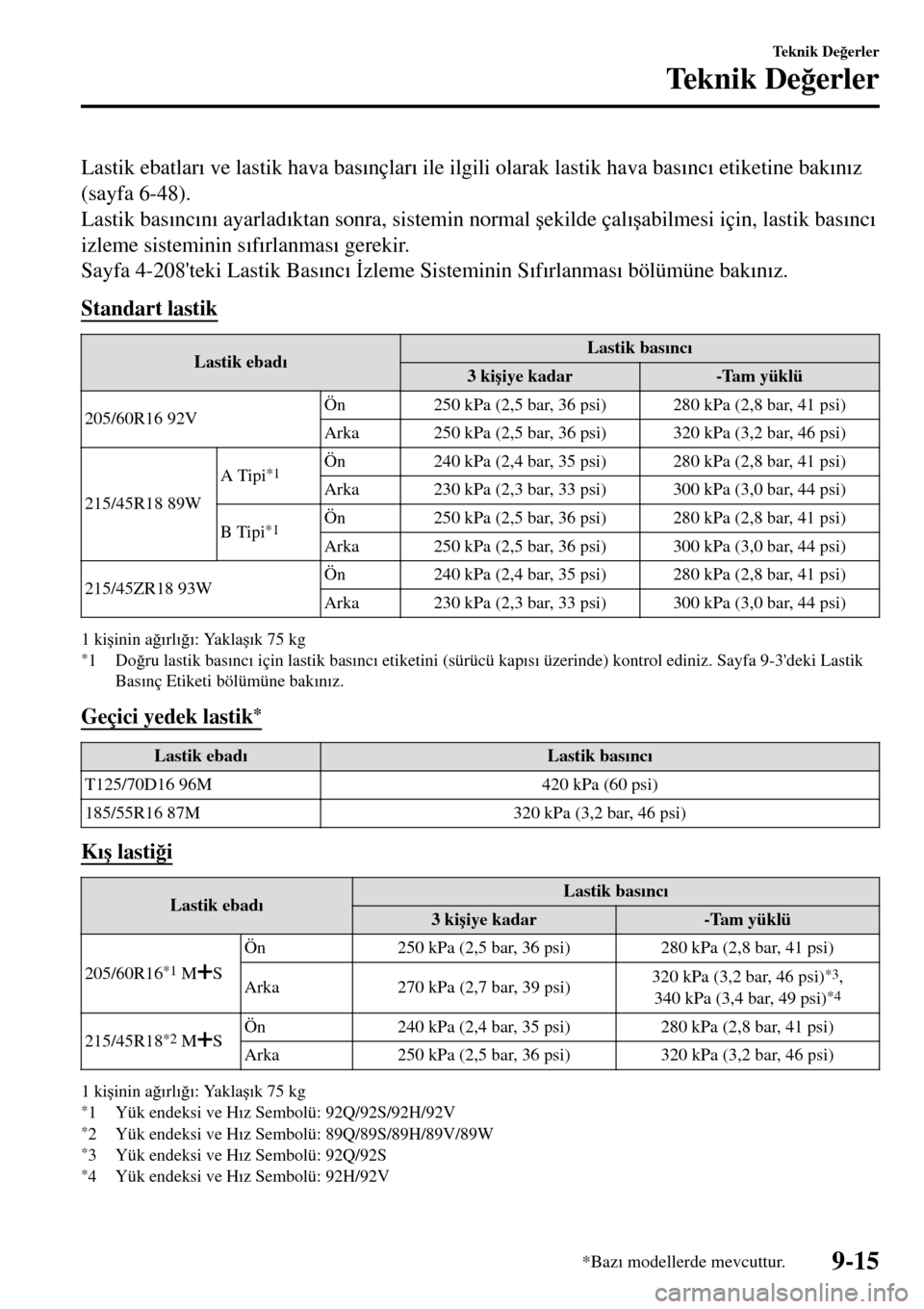

Standart lastik
Lastik ebadÕLastik basÕncÕ
3 kiúiye kadar-Tam yüklü
205/60R16 92VÖn 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Arka 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)
215/45R18 89WA Tipi
*1Ön 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Arka 230 kPa (2,3 bar, 33 psi) 300 kPa (3,0 bar, 44 psi)
B Tipi
*1Ön 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Arka 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
215/45ZR18 93WÖn 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Arka 230 kPa (2,3 bar, 33 psi) 300 kPa (3,0 bar, 44 psi)
1 kiúinin a÷ÕrlÕ÷Õ: YaklaúÕk 75 kg*1Do÷ru lastik basÕncÕ için lastik basÕncÕ etiketini (sürücü kapÕsÕ üzerinde) kontrol ediniz. Sayfa 9-3'deki Lastik
BasÕnç Etiketi bölümüne bakÕnÕz.
Geçici yedek lastik*
Lastik ebadÕLastik basÕncÕ
T125/70D16 96M 420 kPa (60 psi)
185/55R16 87M 320 kPa (3,2 bar, 46 psi)
KÕú lasti÷i
Lastik ebadÕLastik basÕncÕ
3 kiúiye kadar-Tam yüklü
205/60R16
*1 MSÖn 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Arka 270 kPa (2,7 bar, 39 psi)320 kPa (3,2 bar, 46 psi)*3,
340 kPa (3,4 bar, 49 psi)*4
215/45R18*2 MSÖn 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Arka 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)
1 kiúinin a÷ÕrlÕ÷Õ: YaklaúÕk 75 kg*1 Yük endeksi ve HÕz Sembolü: 92Q/92S/92H/92V*2 Yük endeksi ve HÕz Sembolü: 89Q/89S/89H/89V/89W*3 Yük endeksi ve HÕz Sembolü: 92Q/92S*4 Yük endeksi ve HÕz Sembolü: 92H/92V
Te k n i k D e÷erler
Te k n i k D e÷erler
*BazÕ modellerde mevcuttur.9-15

Bijon sÕkma torku
Bir lasti÷i takarken, bijonlarÕ aúa÷Õda belirtilen torkla sÕkÕnÕz.
108Š147 N>ƒm (12Š14 kgf>ƒm)
tSigortalar
Sayfa 6-70'daki Sigortalar bölümüne bakÕnÕz.
tFrenler
Fren disk plakalarÕnÕn aúÕnma sÕnÕrÕ özellikleri ve ölçme yöntemi ile ilgili bilgi edinmeniz
için bir uzmanla ba÷lantÕya geçin; bir Yetkili Mazda Servisini öneririz. Bu bilgi, ücretsiz
olarak sunulmaktadÕr.
Teknik De÷erler
Teknik De÷erler
