2016 Lexus IS300h Manuale del proprietario (in Italian)

4977-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)
Spegnere l’interruttore Power.
Aprire il vano portaoggetti. Solle-
vare il lato con il tirante, scollegare le
linguette del tirante e rimuovere la
partizione tirando in orizzontale.
Premere le linguette e rimuovere la
copertura del filtro.
Premere le linguette e rimuovere la
scatola del filtro.

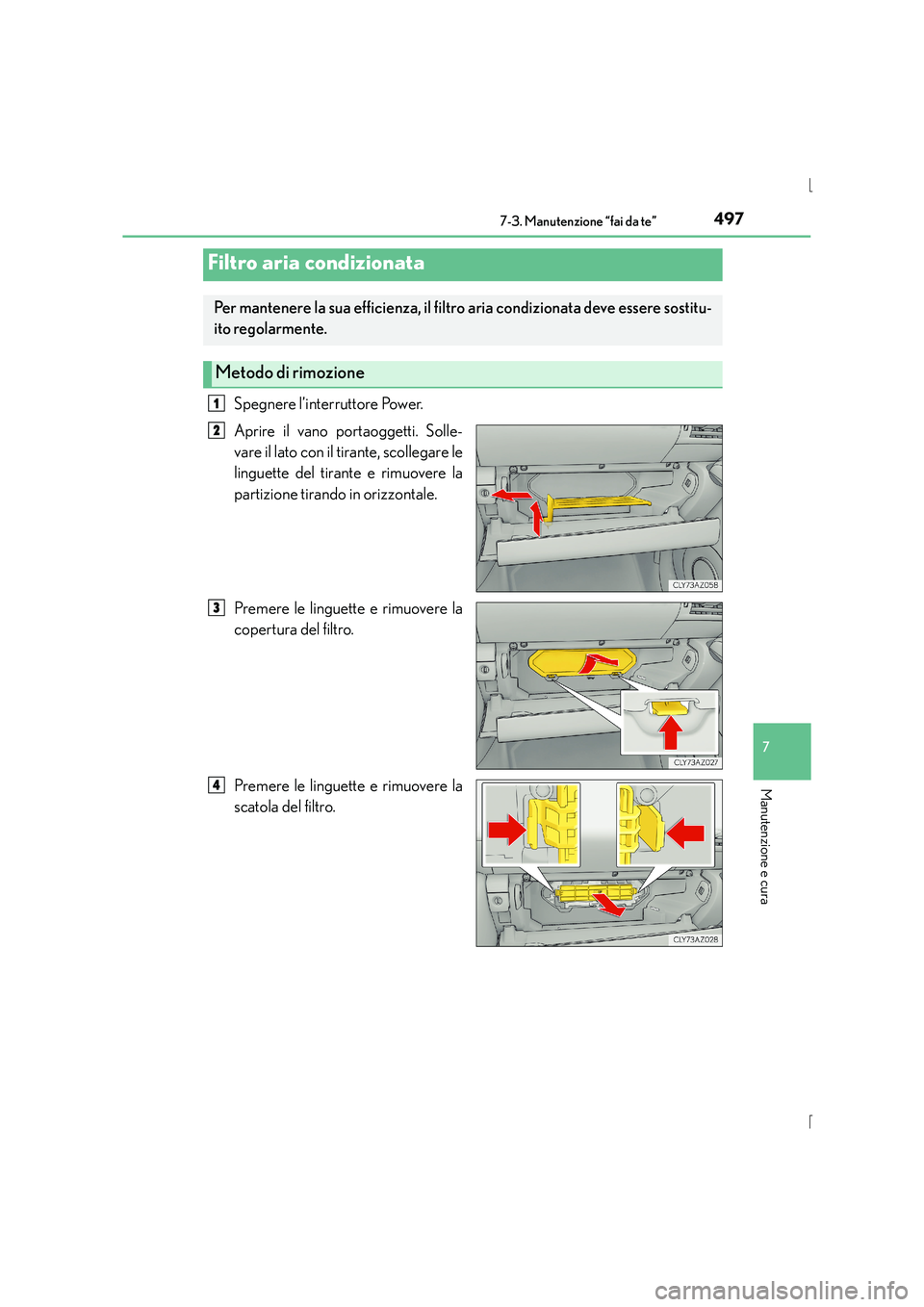

Filtro aria condizionata
Per mantenere la sua efficienza, il filtro aria condizionata deve essere sostitu-
ito regolarmente.
Metodo di rimozione
1
2
3
4

4987-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)
Rimuovere il filtro aria condizionata
dalla relativa scatola e sostituirlo con
un filtro nuovo.
I contrassegni “↑UP” riportati sul filtro e
sulla relativa scatola devono essere rivolti
verso l’alto.
■Intervallo di controllo
Ispezionare e sostituire il filtro aria condizionata rispettando la manutenzione programmata.
In zone polverose o in zone con intenso flusso di traffico, potrebbe essere necessaria una
sostituzione anticipata. (Per informazioni su lla manutenzione programmata, fare riferimento
al “Libretto di Assistenza Lexus” o al “Libretto Garanzia Lexus”.)
■Se il flusso dell’aria proveniente dalle bocchette diminuisce notevolmente
Il filtro potrebbe essere ostruito. Controllarlo ed eventualmente sostituirlo.
5
NOTA
■Quando si utilizza l’impianto di condizionamento aria
Assicurarsi che un filtro sia sempre installato.
Utilizzare l’impianto di condizionamento aria senza un filtro può causare danni all’impianto.

4997-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)●
Cacciavite a testa piatta
●Piccolo cacciavite a testa piatta
●Batteria al litio CR2032
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite con un
nastro.
Rimuovere il coperchio della batte-
ria.
Per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite con un
nastro.
Batteria della chiave elettronica
Se la batteria è scarica, sostituirla con una nuova.
Saranno necessari i seguenti elementi:
Sostituzione della batteria
1
2
3

5007-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)

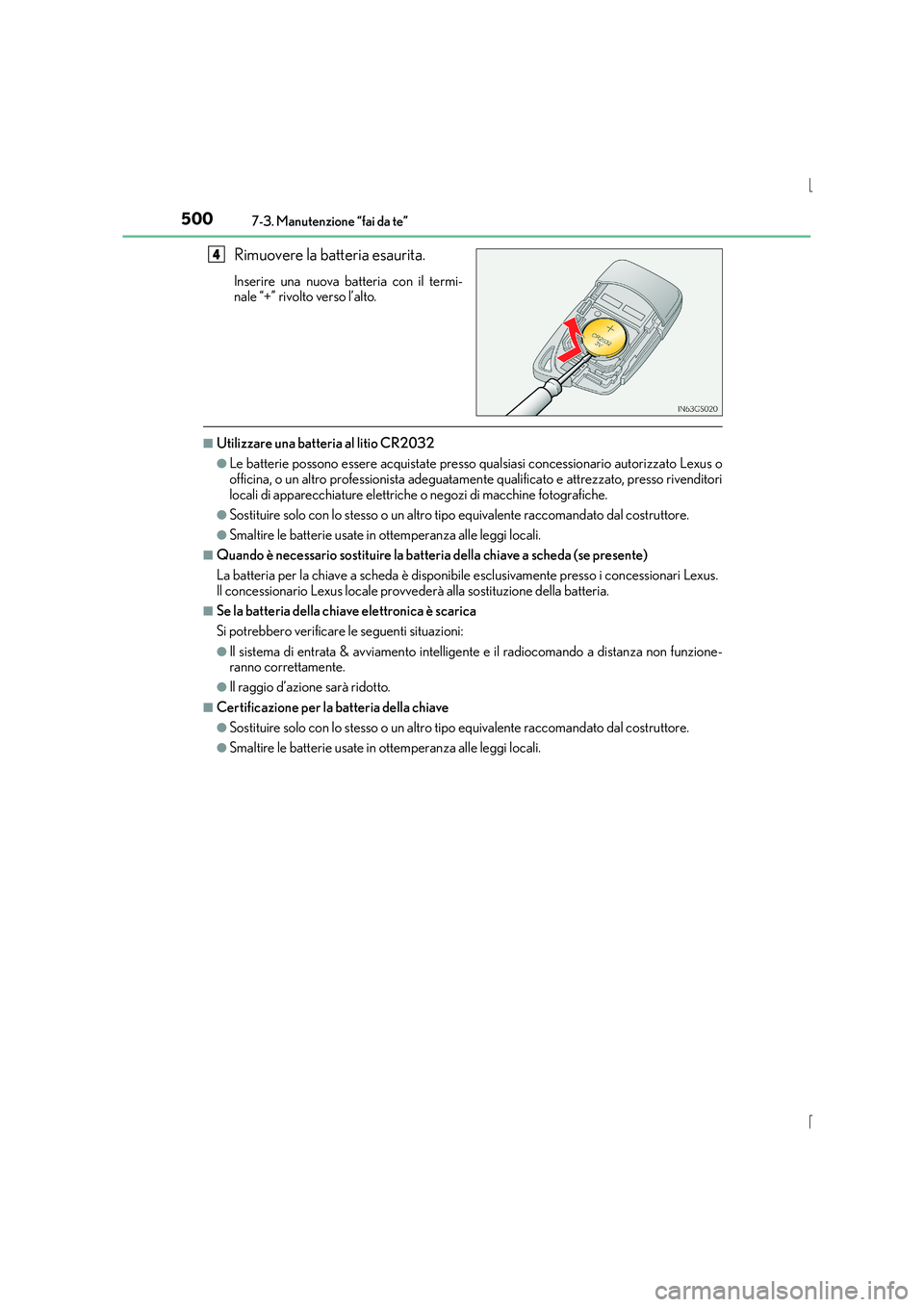

Rimuovere la batteria esaurita.
Inserire una nuova batteria con il termi-
nale “+” rivolto verso l’alto.
■Utilizzare una batteria al litio CR2032
●Le batterie possono essere acquistate presso qualsiasi concessionario autorizzato Lexus o
officina, o un altro professionista adeguatamente qualificato e attrezzato, presso rivenditori
locali di apparecchiature elettriche o negozi di macchine fotografiche.
●Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
●Smaltire le batterie usate in ottemperanza alle leggi locali.
■Quando è necessario sostituire la batteria della chiave a scheda (se presente)
La batteria per la chiave a scheda è disponibile esclusivamente presso i concessionari Lexus.
Il concessionario Lexus locale provvede rà alla sostituzione della batteria.
■Se la batteria della chiave elettronica è scarica
Si potrebbero verificare le seguenti situazioni:
●Il sistema di entrata & avviamento intelligente e il radiocomando a distanza non funzione-
ranno correttamente.
●Il raggio d’azione sarà ridotto.
■Certificazione per la batteria della chiave
●Sostituire solo con lo stesso o un altro tipo equivalente raccomandato dal costruttore.
●Smaltire le batterie usate in ottemperanza alle leggi locali.
4

5017-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)
ATTENZIONE
■Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati, possono provocare soffocamento. Tenere
fuori dalla portata dei bambini. La mancata osservanza potrebbe causare lesioni gravi o
mortali.
■Precauzioni relative alla batteria al litio
ATTENZIONE:
RISCHIO DI ESPLOSIONE SE LA BATTERIA VIENE SOSTITUITA CON UNA DI TIPO
ERRATO.
SMALTIRE LE BATTERIE USATE IN OTTEMPERANZA ALLE ISTRUZIONI
NOTA
■Per il normale funzionamento dopo la sostituzione della batteria
Attenersi alle seguenti precauzioni per evitare incidenti:
●Lavorare sempre con le mani asciutte.
L’umidità potrebbe arrugginire la batteria.
●Non toccare o spostare nessun altro componente all’interno del comando a distanza.
●Non piegare i due terminali della batteria.

5027-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)
Spegnere l’interruttore Power.
Aprire il coperchio della scatola fusibili.
XVa n o m o t o r e :
Rimuovere i fermagli di chiusura.
Spingere le linguette su entrambi i
lati per staccare il blocco e sollevare
il coperchio mentre si tira la piastra
del blocco.
Quando si installa il coperchio, con-
trollare che la piastra del blocco e le
linguette su entrambi i lati siano colle-
gate correttamente.
Controllo e sostituzione dei fusibili
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe essersi bru-
ciato un fusibile. Se ciò accade, controllare e sostituire i fusibili come necessa-
rio.
1
2

5037-3. Manutenzione “fai da te”
7
Manutenzione e cura
IS300h_EL(OM53D60L)

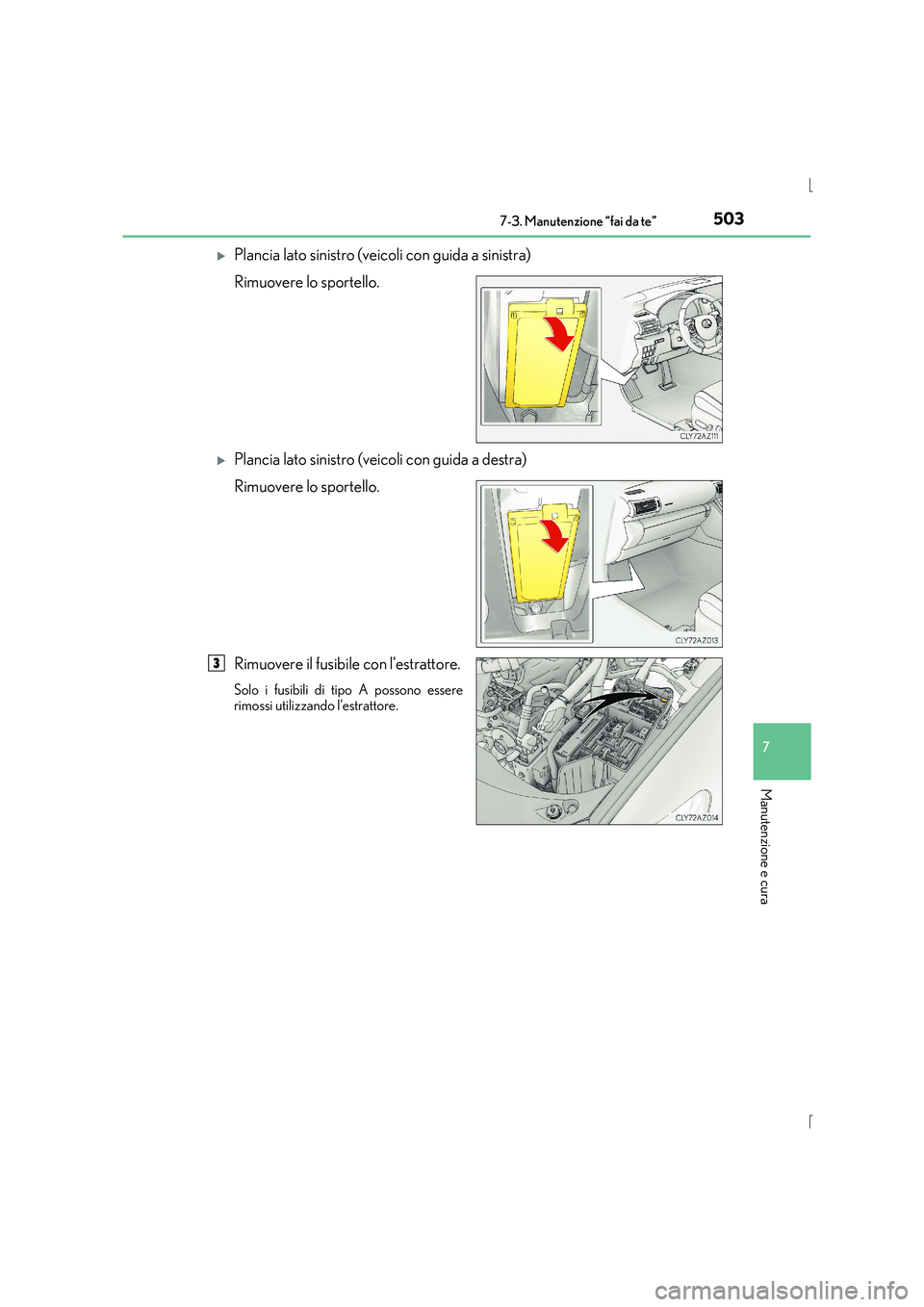

XPlancia lato sinistro (veicoli con guida a sinistra)
Rimuovere lo sportello.
XPlancia lato sinistro (veicoli con guida a destra)
Rimuovere lo sportello.
Rimuovere il fusibile con l’estrattore.
Solo i fusibili di tipo A possono essere
rimossi utilizzando l’estrattore.
3

5047-3. Manutenzione “fai da te”
IS300h_EL(OM53D60L)
Controllare se il fusibile è bruciato.Fusibile normale
Fusibile bruciato
Ti p o A e B :
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio nominale adeguato.
L’amperaggio nominale è indicato sul coperchio della scatola fusibili.
Ti p o C e D :
Contattare un qualsiasi concessionario autorizzato Lexus o officina, o un altro professioni-
sta adeguatamente qualificato e attrezzato.
4
1
2
XTi p o AXTi p o B
XTi p o CXTi p o D
