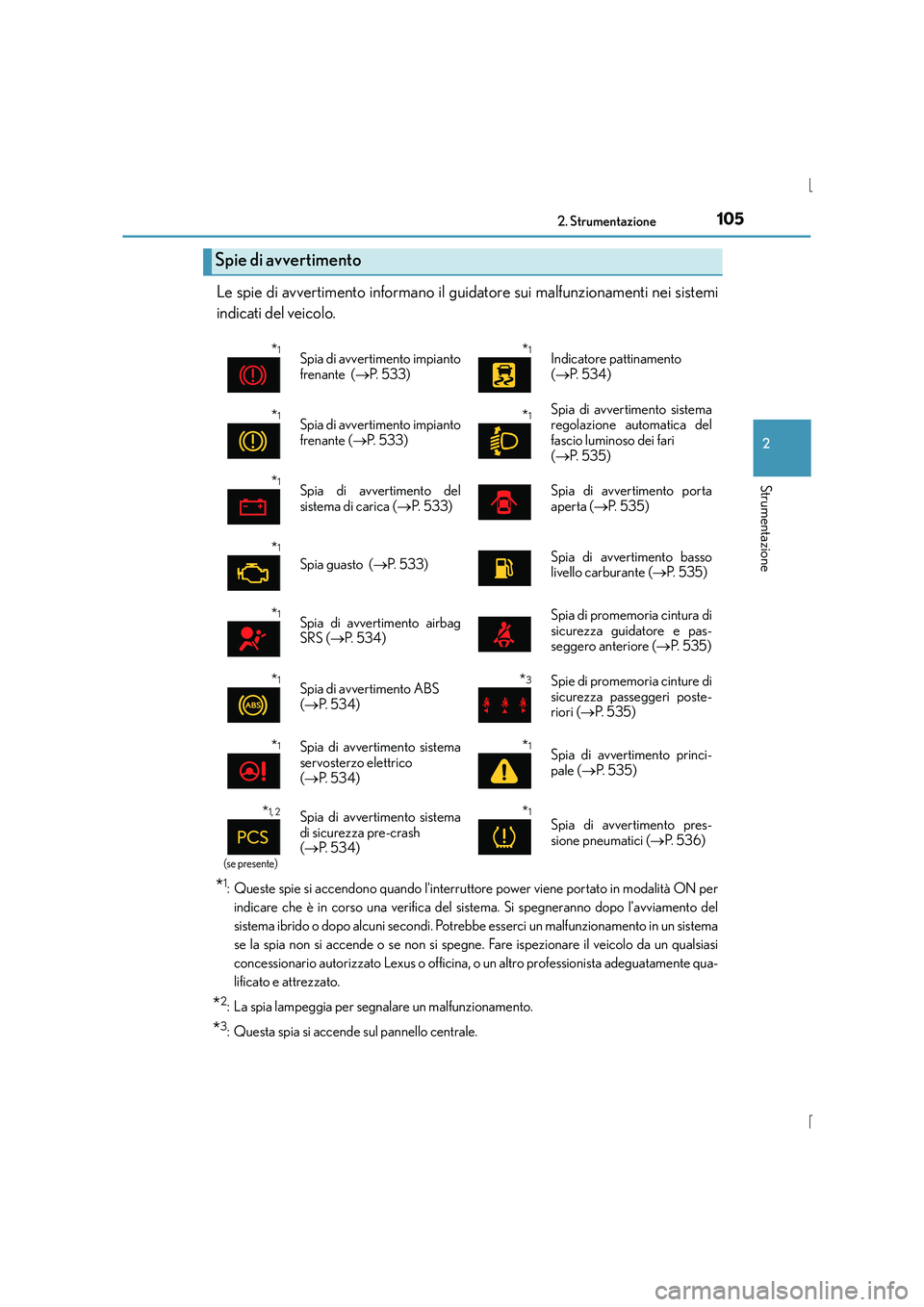

1052. Strumentazione
2
Strumentazione
IS300h_EL(OM53D60L)
Le spie di avvertimento informano il guidatore sui malfunzionamenti nei sistemi
indicati del veicolo.
*1: Queste spie si accendono quando l'interruttore power viene portato in modalità ON perindicare che è in corso una verifica del sistema. Si spegneranno dopo l'avviamento del
sistema ibrido o dopo alcuni secondi. Potrebbe esserci un malfunzionamento in un sistema
se la spia non si accende o se non si spegne. Fare ispezionare il veicolo da un qualsiasi
concessionario autorizzato Lexus o officina, o un altro professionista adeguatamente qua-
lificato e attrezzato.
*2: La spia lampeggia per segnalare un malfunzionamento.
*3: Questa spia si accende sul pannello centrale.
Spie di avvertimento
*1Spia di avvertimento impianto
frenante ( →P. 5 3 3 )*1Indicatore pattinamento
(→ P. 5 3 4 )
*1Spia di avvertimento impianto
frenante ( →P. 5 3 3 )*1 Spia di avvertimento sistema
regolazione automatica del
fascio luminoso dei fari
(→ P. 5 3 5 )
*1Spia di avvertimento del
sistema di carica ( →P. 5 3 3 )Spia di avvertimento porta
aperta ( →P. 5 3 5 )
*1
Spia guasto ( →P. 5 3 3 )Spia di avvertimento basso
livello carburante ( →P. 5 3 5 )
*1Spia di avvertimento airbag
SRS ( →P. 5 3 4 )Spia di promemoria cintura di
sicurezza guidatore e pas-
seggero anteriore ( →P. 5 3 5 )
*1Spia di avvertimento ABS
(→ P. 5 3 4 )*3Spie di promemoria cinture di
sicurezza passeggeri poste-
riori ( →P. 535)
*1Spia di avvertimento sistema
servosterzo elettrico
(→ P. 5 3 4 )*1Spia di avvertimento princi-
pale ( →P. 5 3 5 )
*1, 2
(se presente)
Spia di avvertimento sistema
di sicurezza pre-crash
(→ P. 5 3 4 )*1Spia di avvertimento pres-
sione pneumatici ( →P. 5 3 6 )

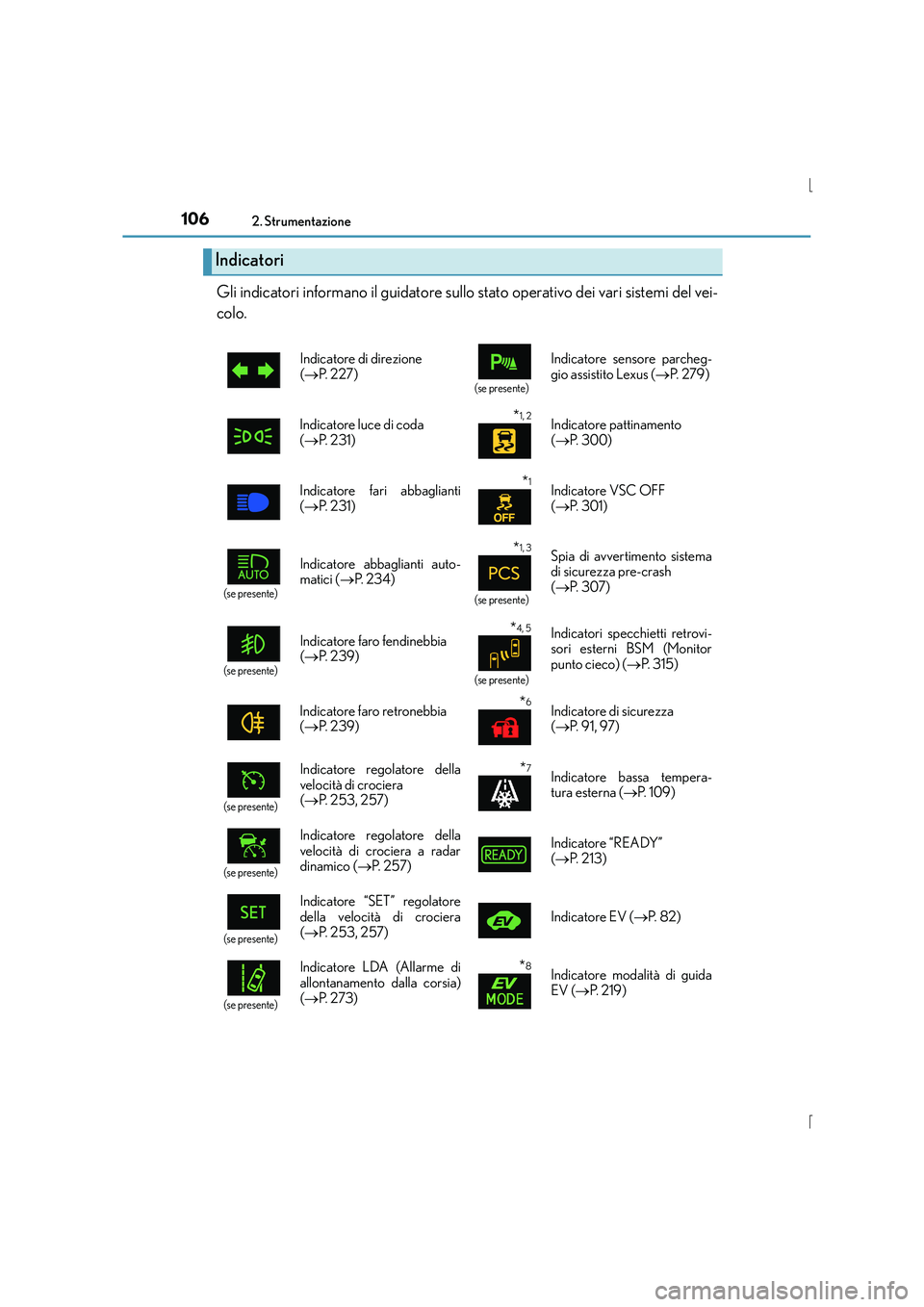

1062. Strumentazione
IS300h_EL(OM53D60L)
Gli indicatori informano il guidatore sullo stato operativo dei vari sistemi del vei-
colo.
Indicatori
Indicatore di direzione
(→ P. 2 2 7 )

(se presente)
Indicatore sensore parcheg-
gio assistito Lexus ( →P. 2 7 9 )
Indicatore luce di coda
( → P. 2 3 1 )
*1, 2 Indicatore pattinamento
(→ P. 3 0 0 )
Indicatore fari abbaglianti
( → P. 2 3 1 )
*1Indicatore VSC OFF
(→ P. 3 0 1 )
(se presente)
Indicatore abbaglianti auto-
matici ( →P. 2 3 4 )*1, 3
(se presente)
Spia di avvertimento sistema
di sicurezza pre-crash
(→ P. 3 0 7 )
(se presente)
Indicatore faro fendinebbia
(→ P. 2 3 9 )*4, 5
(se presente)
Indicatori specchietti retrovi-
sori esterni BSM (Monitor
punto cieco) ( →P. 3 1 5 )
Indicatore faro retronebbia
( → P. 2 3 9 )
*6Indicatore di sicurezza
(→ P. 9 1 , 9 7 )
(se presente)
Indicatore regolatore della
velocità di crociera
(→ P. 253, 257)*7Indicatore bassa tempera-
tura esterna ( →P. 1 0 9 )
(se presente)
Indicatore regolatore della
velocità di crociera a radar
dinamico ( →P. 2 5 7 ) Indicatore “READY”
(
→ P. 2 1 3 )
(se presente)
Indicatore “SET” regolatore
della velocità di crociera
(→ P. 253, 257) Indicatore EV (
→P. 8 2 )
(se presente)
Indicatore LDA (Allarme di
allontanamento dalla corsia)
(→ P. 2 7 3 )*8Indicatore modalità di guida
EV ( →P. 2 1 9 )

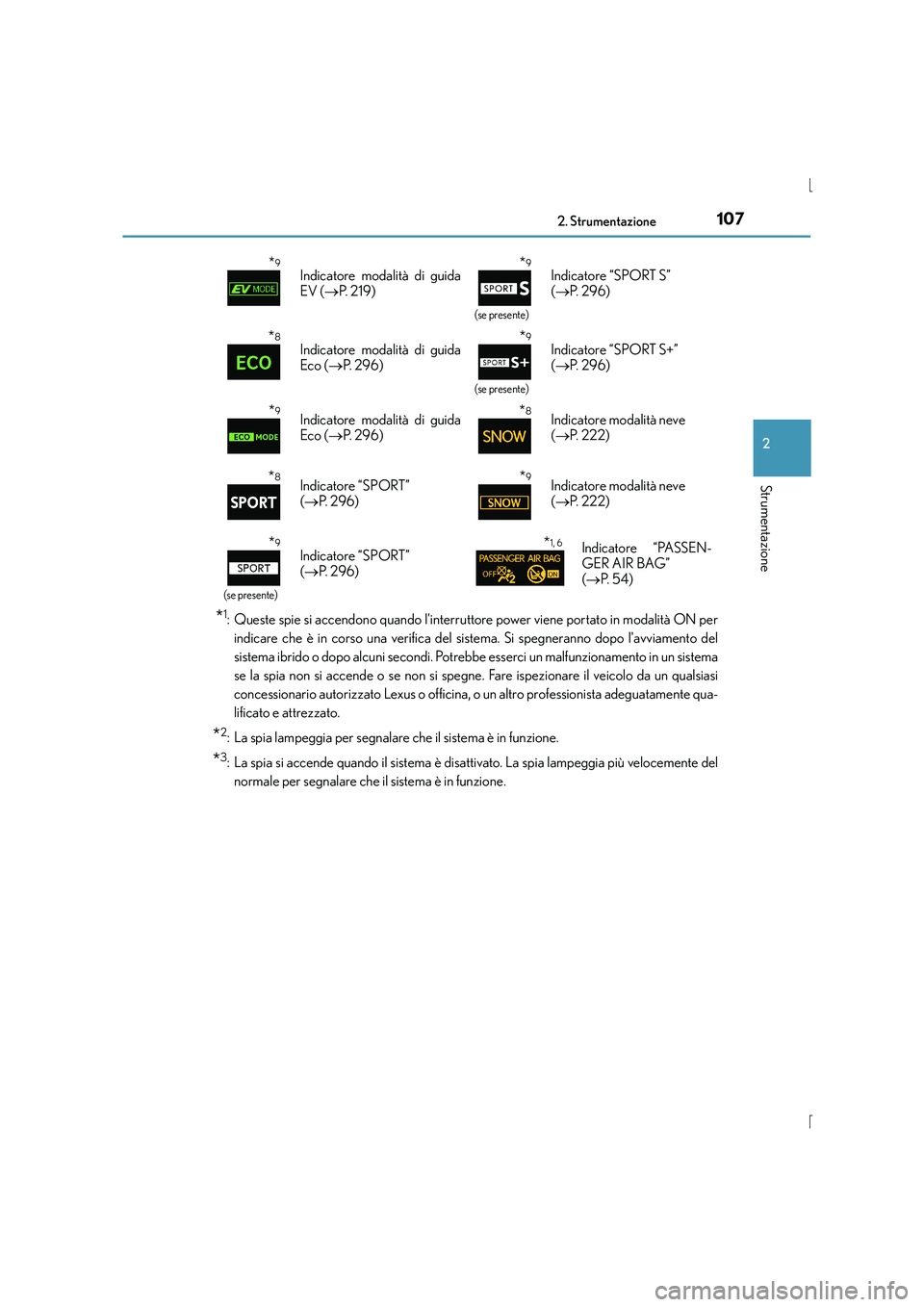

1072. Strumentazione
2
Strumentazione
IS300h_EL(OM53D60L)
*1: Queste spie si accendono quando l'interruttore power viene portato in modalità ON perindicare che è in corso una verifica del sistema. Si spegneranno dopo l'avviamento del
sistema ibrido o dopo alcuni secondi. Potrebbe esserci un malfunzionamento in un sistema
se la spia non si accende o se non si spegne. Fare ispezionare il veicolo da un qualsiasi
concessionario autorizzato Lexus o officina, o un altro professionista adeguatamente qua-
lificato e attrezzato.
*2: La spia lampeggia per segnalare che il sistema è in funzione.
*3: La spia si accende quando il sistema è disattivato. La spia lampeggia più velocemente delnormale per segnalare che il sistema è in funzione.
*9Indicatore modalità di guida
EV ( →P. 2 1 9 )*9
(se presente)
Indicatore “SPORT S”
(→ P. 2 9 6 )
*8Indicatore modalità di guida
Eco ( →P. 2 9 6 )*9
(se presente)
Indicatore “SPORT S+”
(→ P. 2 9 6 )
*9Indicatore modalità di guida
Eco ( →P. 2 9 6 )*8Indicatore modalità neve
(→ P. 222)
*8Indicatore “SPORT”
(→ P. 2 9 6 )*9Indicatore modalità neve
(→ P. 222)
*9
(se presente)
Indicatore “SPORT”
(→ P. 2 9 6 )*1, 6Indicatore “PASSEN-
GER AIR BAG”
(→ P. 5 4 )

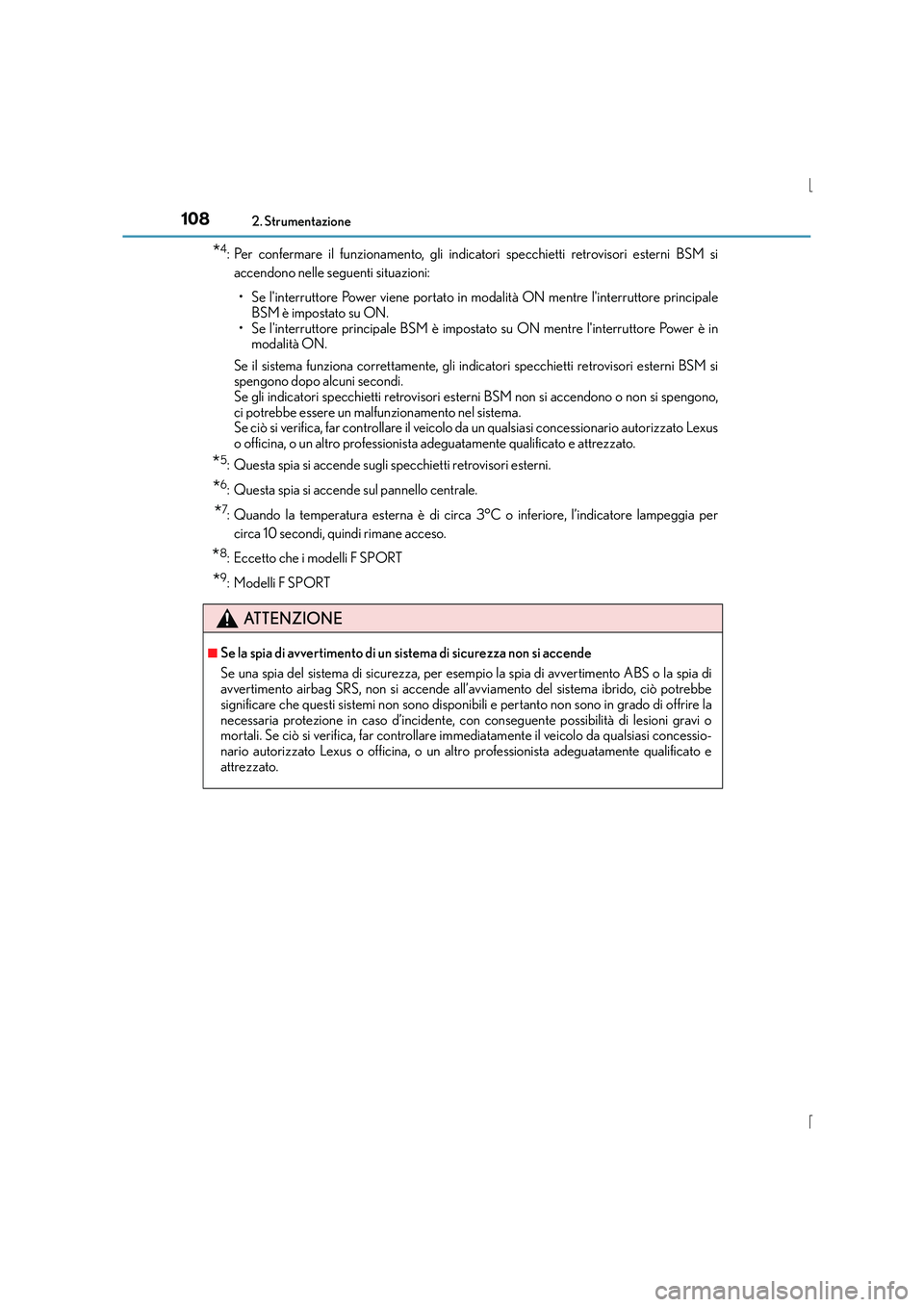

1082. Strumentazione
IS300h_EL(OM53D60L)
*4: Per confermare il funzionamento, gli indicatori specchietti retrovisori esterni BSM siaccendono nelle seguenti situazioni:
• Se l'interruttore Power viene portato in mo dalità ON mentre l'interruttore principale
BSM è impostato su ON.
• Se l'interruttore principale BSM è impostato su ON mentre l'interruttore Power è in modalità ON.
Se il sistema funziona correttamente, gli in dicatori specchietti retrovisori esterni BSM si
spengono dopo alcuni secondi.
Se gli indicatori specchietti retrovisori esterni BSM non si accendono o non si spengono,
ci potrebbe essere un malfunzionamento nel sistema.
Se ciò si verifica, far controllare il veicolo da un qualsiasi concessionario autorizzato Lexus
o officina, o un altro professionista adeguatamente qualificato e attrezzato.
*5: Questa spia si accende sugli specchietti retrovisori esterni.
*6: Questa spia si accende sul pannello centrale.
*7: Quando la temperatura esterna è di circa 3°C o inferiore, l’indicatore lampeggia per
circa 10 secondi, quindi rimane acceso.
*8: Eccetto che i modelli F SPORT
*9: Modelli F SPORT
ATTENZIONE
■Se la spia di avvertimento di un sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, per esempio la spia di avvertimento ABS o la spia di
avvertimento airbag SRS, non si accende all’avviamento del sistema ibrido, ciò potrebbe
significare che questi sistemi non sono disponibili e pertanto non sono in grado di offrire la
necessaria protezione in caso d’incidente, con conseguente possibilità di lesioni gravi o
mortali. Se ciò si verifica, far controllare i mmediatamente il veicolo da qualsiasi concessio-
nario autorizzato Lexus o officina, o un altro professionista adeguatamente qualificato e
attrezzato.

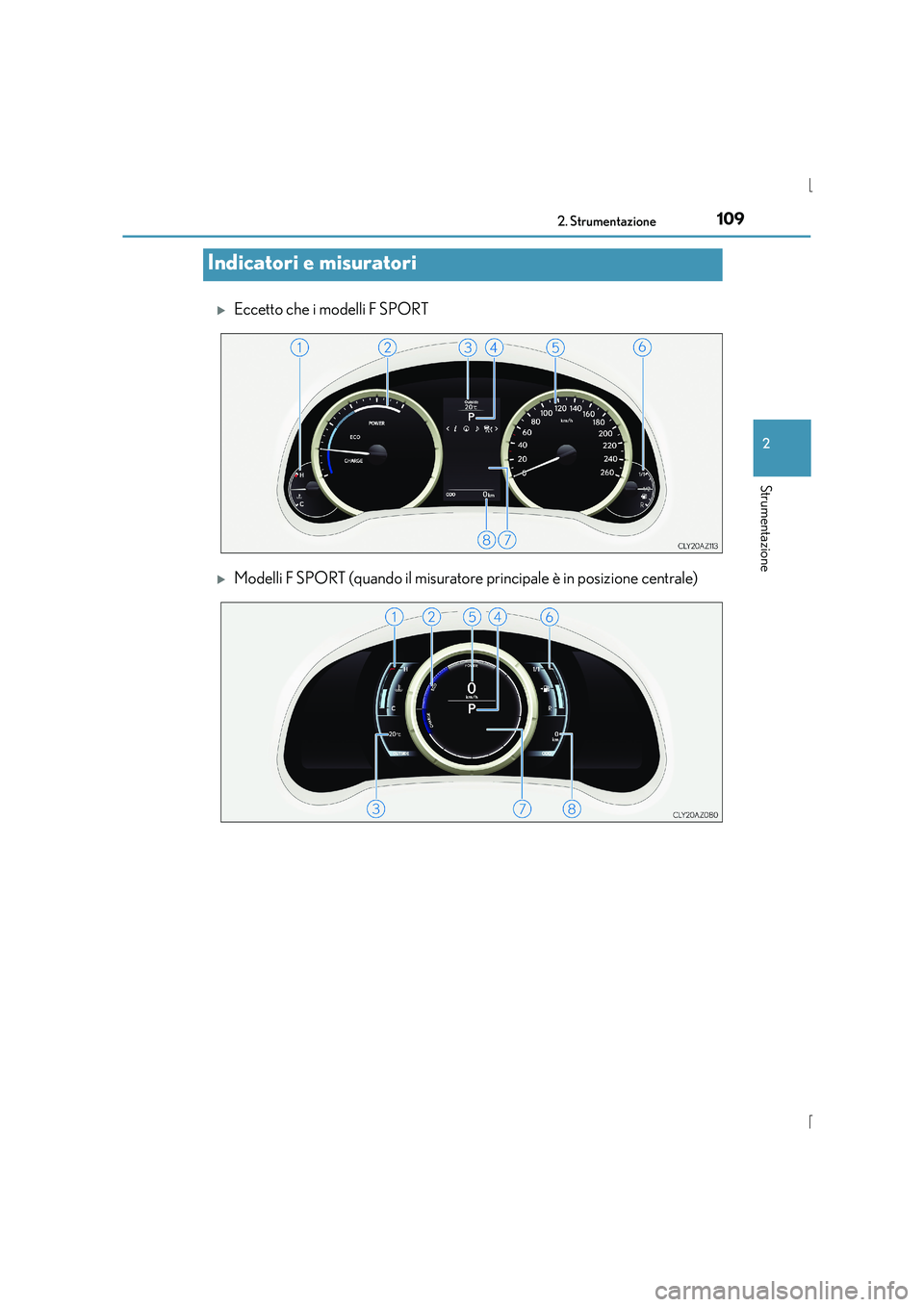

1092. Strumentazione
2
Strumentazione
IS300h_EL(OM53D60L)
XEccetto che i modelli F SPORT
XModelli F SPORT (quando il misuratore principale è in posizione centrale)
Indicatori e misuratori

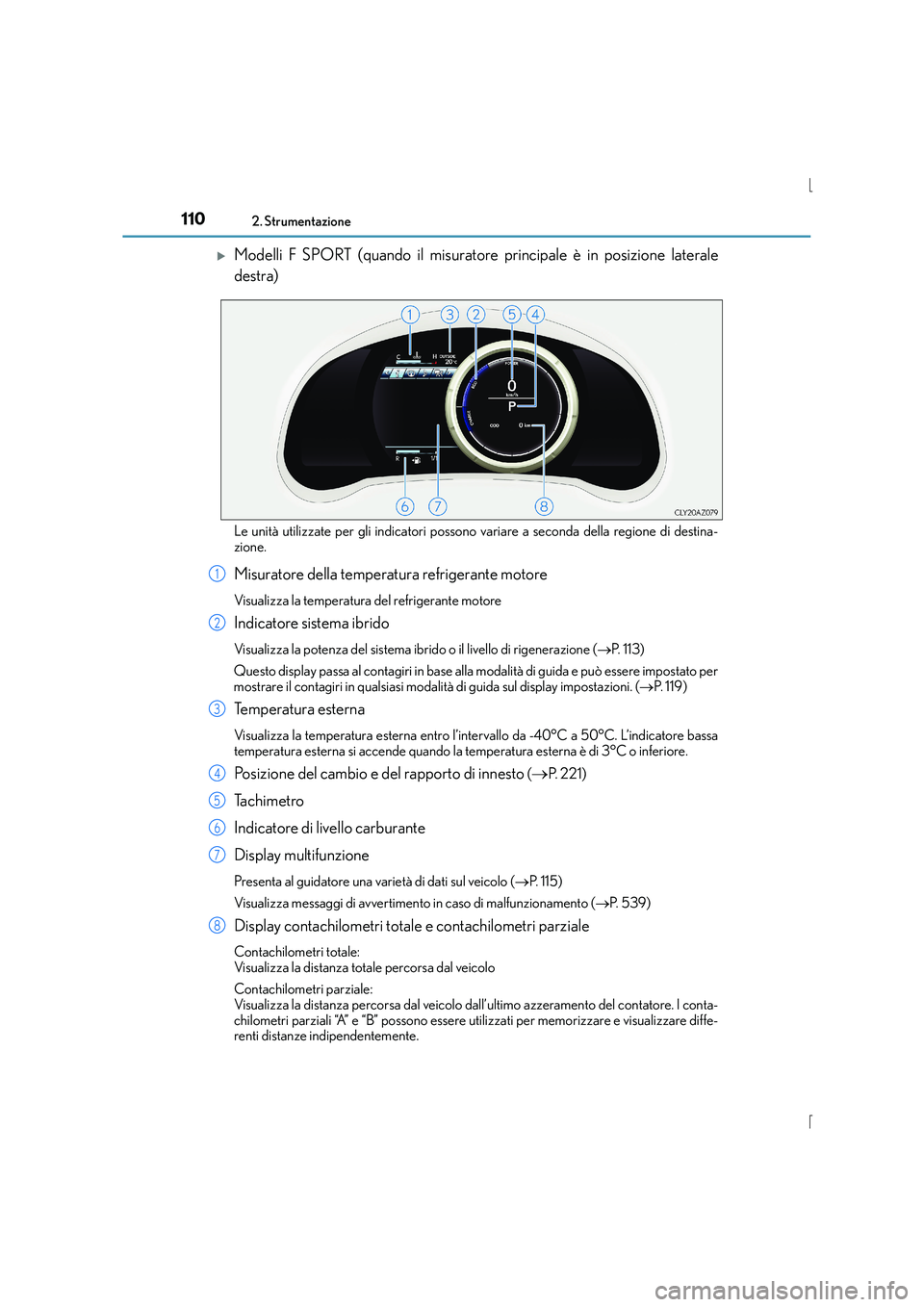

1102. Strumentazione
IS300h_EL(OM53D60L)
XModelli F SPORT (quando il misuratore principale è in posizione laterale
destra)
Le unità utilizzate per gli indicatori possono variare a seconda della regione di destina-
zione.
Misuratore della temperatura refrigerante motore
Visualizza la temperatura del refrigerante motore
Indicatore sistema ibrido
Visualizza la potenza del sistema ibrido o il livello di rigenerazione (→P. 1 1 3 )
Questo display passa al contagiri in base alla modalità di guida e può essere impostato per
mostrare il contagiri in qualsiasi modalità di guida sul display impostazioni. ( →P. 119)
Te m p e r a t u r a e s t e r n a
Visualizza la temperatura esterna entro l’intervallo da -40°C a 50°C. L’indicatore bassa
temperatura esterna si accende quando la temperatura esterna è di 3°C o inferiore.
Posizione del cambio e del rapporto di innesto (→P. 2 2 1 )
Ta c h i m e t r o
Indicatore di livello carburante
Display multifunzione
Presenta al guidatore una varietà di dati sul veicolo ( →P. 1 1 5 )
Visualizza messaggi di avvertimento in caso di malfunzionamento ( →P. 5 3 9 )
Display contachilometri totale e contachilometri parziale
Contachilometri totale:
Visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento del contatore. I conta-
chilometri parziali “A” e “B” possono essere utilizzati per memorizzare e visualizzare diffe-
renti distanze indipendentemente.
1
2
3
4
5
6
7
8

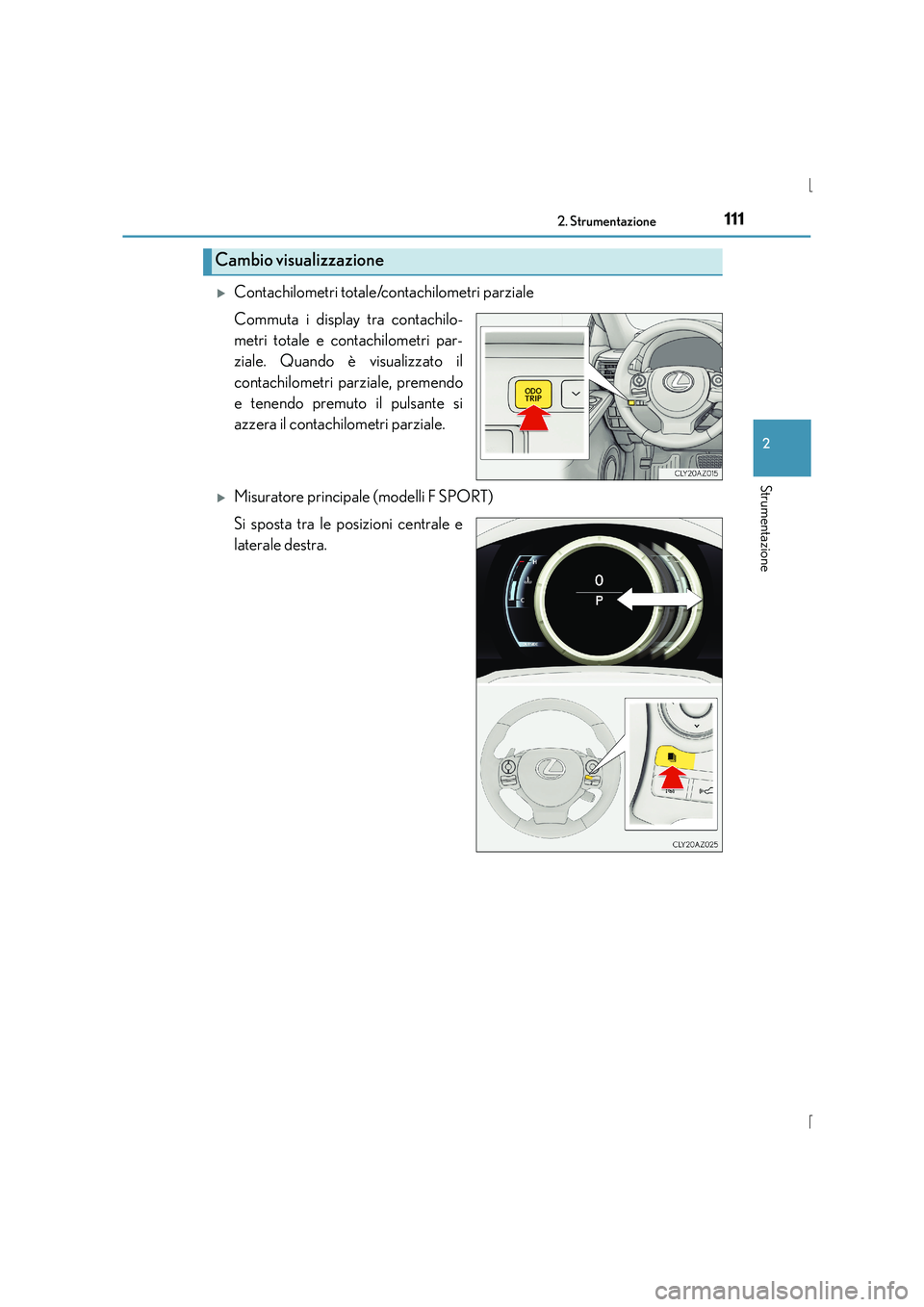

1112. Strumentazione
2
Strumentazione
IS300h_EL(OM53D60L)
XContachilometri totale/contachilometri parziale
Commuta i display tra contachilo-
metri totale e contachilometri par-
ziale. Quando è visualizzato il
contachilometri parziale, premendo
e tenendo premuto il pulsante si
azzera il contachilometri parziale.
XMisuratore principale (modelli F SPORT)
Si sposta tra le posizioni centrale e
laterale destra.
Cambio visualizzazione

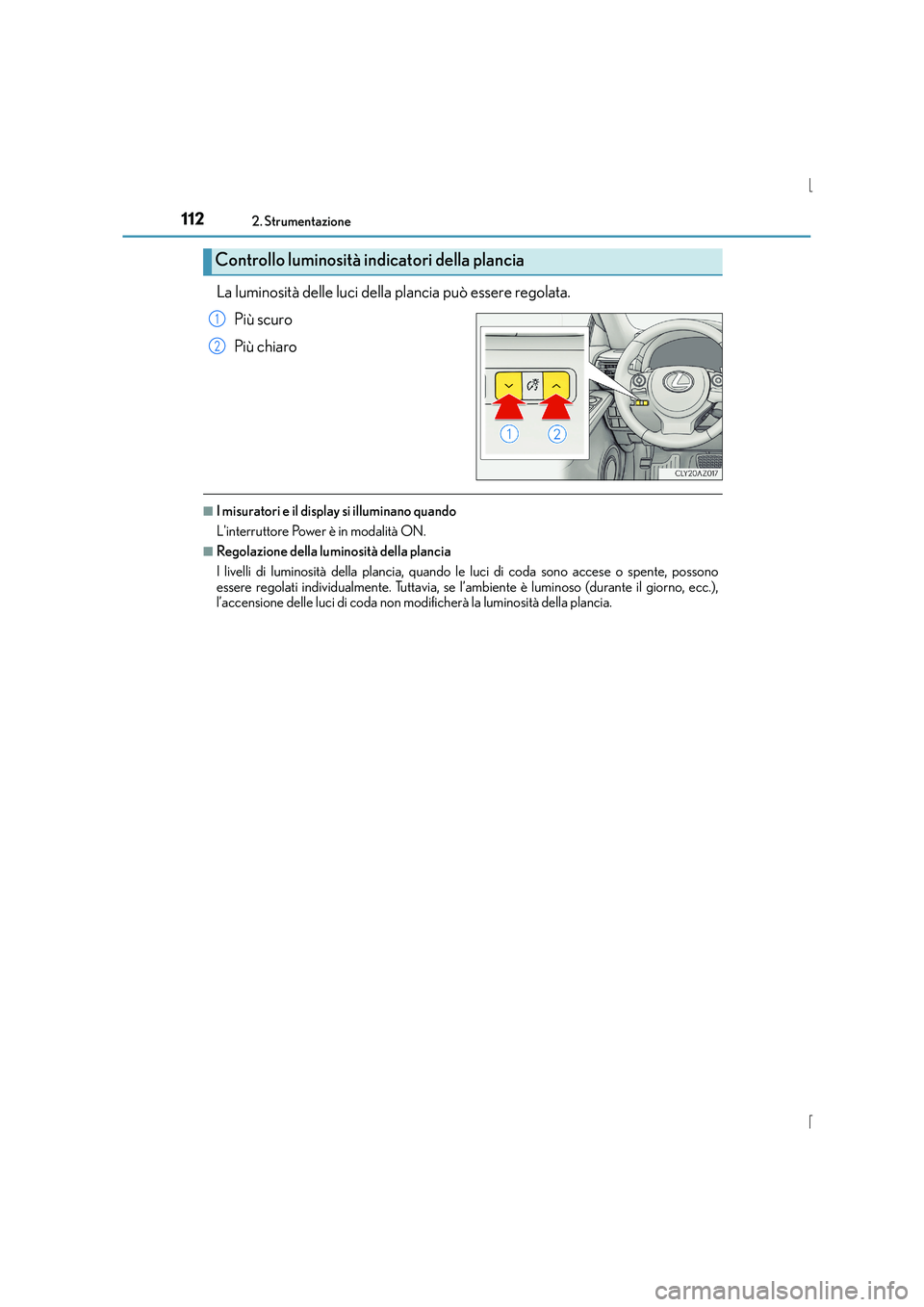

1122. Strumentazione
IS300h_EL(OM53D60L)
La luminosità delle luci della plancia può essere regolata.Più scuro
Più chiaro
■I misuratori e il display si illuminano quando
L'interruttore Power è in modalità ON.
■Regolazione della luminosità della plancia
I livelli di luminosità della plancia, quando le luci di coda sono accese o spente, possono
essere regolati individualmente. Tuttavia, se l’ambiente è luminoso (durante il giorno, ecc.),
l’accensione delle luci di coda non modificherà la luminosità della plancia.
Controllo luminosità in dicatori della plancia
1
2
