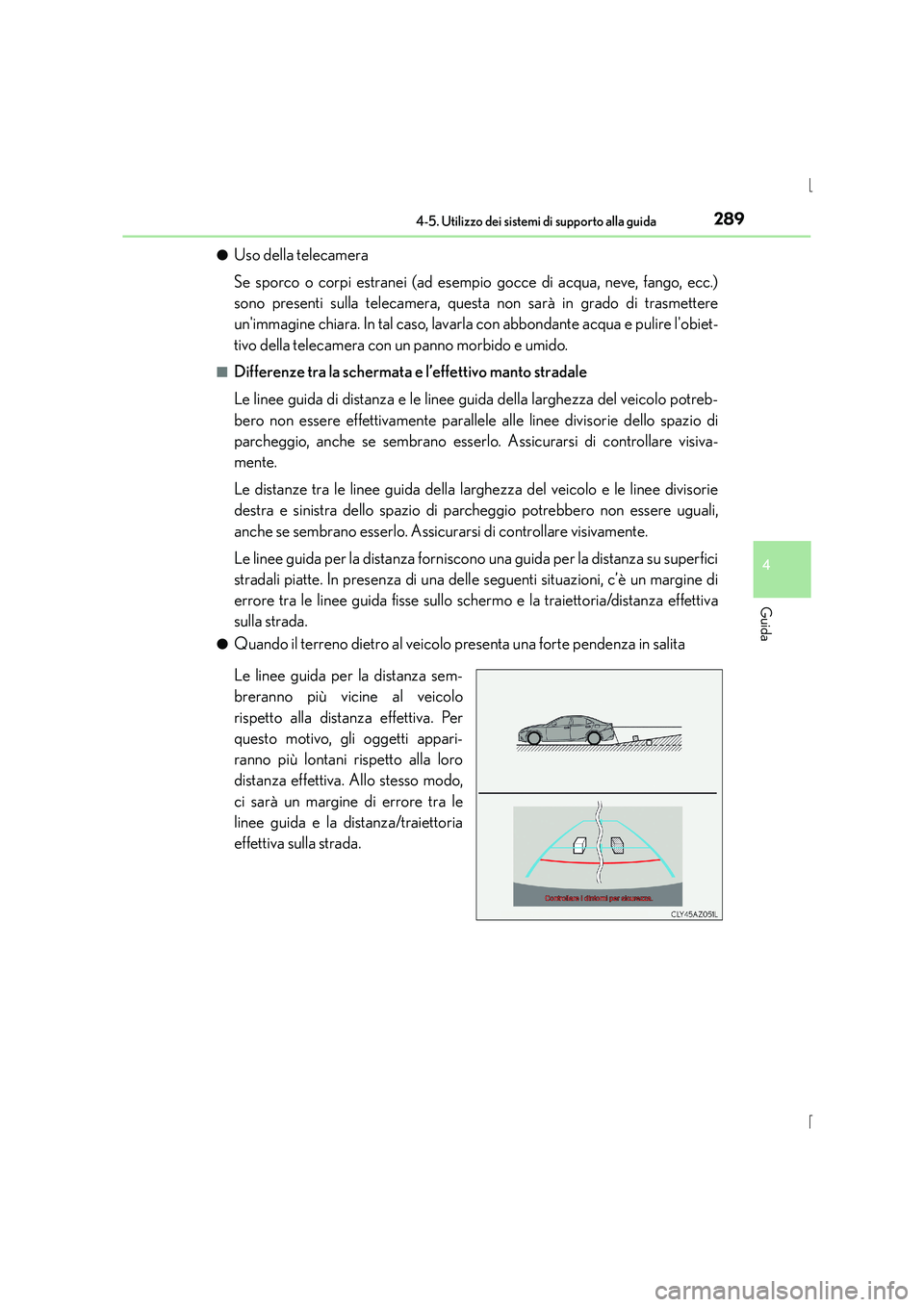

Page 289 of 640

2894-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
IS300h_EL(OM53D60L)●
Uso della telecamera
Se sporco o corpi estranei (ad esempio gocce di acqua, neve, fango, ecc.)
sono presenti sulla telecamera, questa non sarà in grado di trasmettere
un'immagine chiara. In tal caso, lavarla con abbondante acqua e pulire l'obiet-
tivo della telecamera con un panno morbido e umido.
■Differenze tra la schermata e l’effettivo manto stradale
Le linee guida di distanza e le linee guida della larghezza del veicolo potreb-
bero non essere effettivamente parallele alle linee divisorie dello spazio di
parcheggio, anche se sembrano esserlo. Assicurarsi di controllare visiva-
mente.
Le distanze tra le linee guida della larghezza del veicolo e le linee divisorie
destra e sinistra dello spazio di parcheggio potrebbero non essere uguali,
anche se sembrano esserlo. Assicurarsi di controllare visivamente.
Le linee guida per la distanza forniscono una guida per la distanza su superfici
stradali piatte. In presenza di una dell
e seguenti situazioni, c’è un margine di
errore tra le linee guida fisse sullo schermo e la traiettoria/distanza effettiva
sulla strada.
●Quando il terreno dietro al veicolo presenta una forte pendenza in salita
Le linee guida per la distanza sem-
breranno più vicine al veicolo
rispetto alla distanza effettiva. Per
questo motivo, gli oggetti appari-
ranno più lontani rispetto alla loro
distanza effettiva. Allo stesso modo,
ci sarà un margine di errore tra le
linee guida e la distanza/traiettoria
effettiva sulla strada.
Page 290 of 640
2904-5. Utilizzo dei sistemi di supporto alla guida
IS300h_EL(OM53D60L)●
Quando il terreno dietro al veicolo pr
esenta una forte pendenza in discesa
Le linee guida per la distanza sem-
breranno più lontane dal veicolo
rispetto alla distanza effettiva. Per
questo motivo, gli oggetti appari-
ranno più vicini rispetto alla loro
distanza effettiva. Allo stesso modo,
ci sarà un margine di errore tra le
linee guida e la distanza/traiettoria
effettiva sulla strada.
●Se una qualsiasi parte del veicolo risulta abbassata
Se una qualsiasi parte del veicolo
risulta abbassata a causa del numero
di passeggeri o della distribuzione
del carico, sussiste un margine di
errore tra le linee guida fisse sullo
schermo e la traiettoria/distanza
effettiva sulla strada.
Un margine di errore
Page 291 of 640
2914-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
IS300h_EL(OM53D60L)■
Quando ci si avvicina a oggetti tridimensionali
Le linee guida per la distanza sono visualizzate in base a oggetti con superfi-
cie piana (come la strada). Non è possibile stabilire la posizione di oggetti tri-
dimensionali (quali i veicoli) utilizzando le linee guida per la distanza. Quando
ci si avvicina a un oggetto tridimensionale che si estende verso l’esterno
(come il pianale di un camion), prestare attenzione a quanto segue.
●Linee guida per la distanza
Controllare visivamente la zona cir-
costante e l’area dietro al veicolo.
Sullo schermo, sembra che il veicolo
sia parcheggiato in un punto . Tut-
tavia, se in realtà si procede in retro-
marcia fino al punto , si andrà ad
urtare contro il camion. Sulla scher-
mata sembra che sia più vicino e
più lontano. Tuttavia, in realtà, la
distanza da e è la stessa e
è più lontano di e .
2
1
1
3
132
13
Page 292 of 640
2924-5. Utilizzo dei sistemi di supporto alla guida
IS300h_EL(OM53D60L)■
Linee guida larghezza del veicolo
Controllare visivamente la zona circostante e l’area dietro al veicolo. Nel caso
riportato nell’illustrazione, sembra che il camion rimanga al di fuori del per-
corso previsto e che il veicolo non possa urtare il camion. Tuttavia, la parte
posteriore del camion potrebbe effettiv
amente attraversare la larghezza delle
linee guida del veicolo. In realtà, se si fa retromarcia seguendo le linee guida
del veicolo, il veicolo potrebbe urtare il camion.
Linee guida larghezza del veicolo

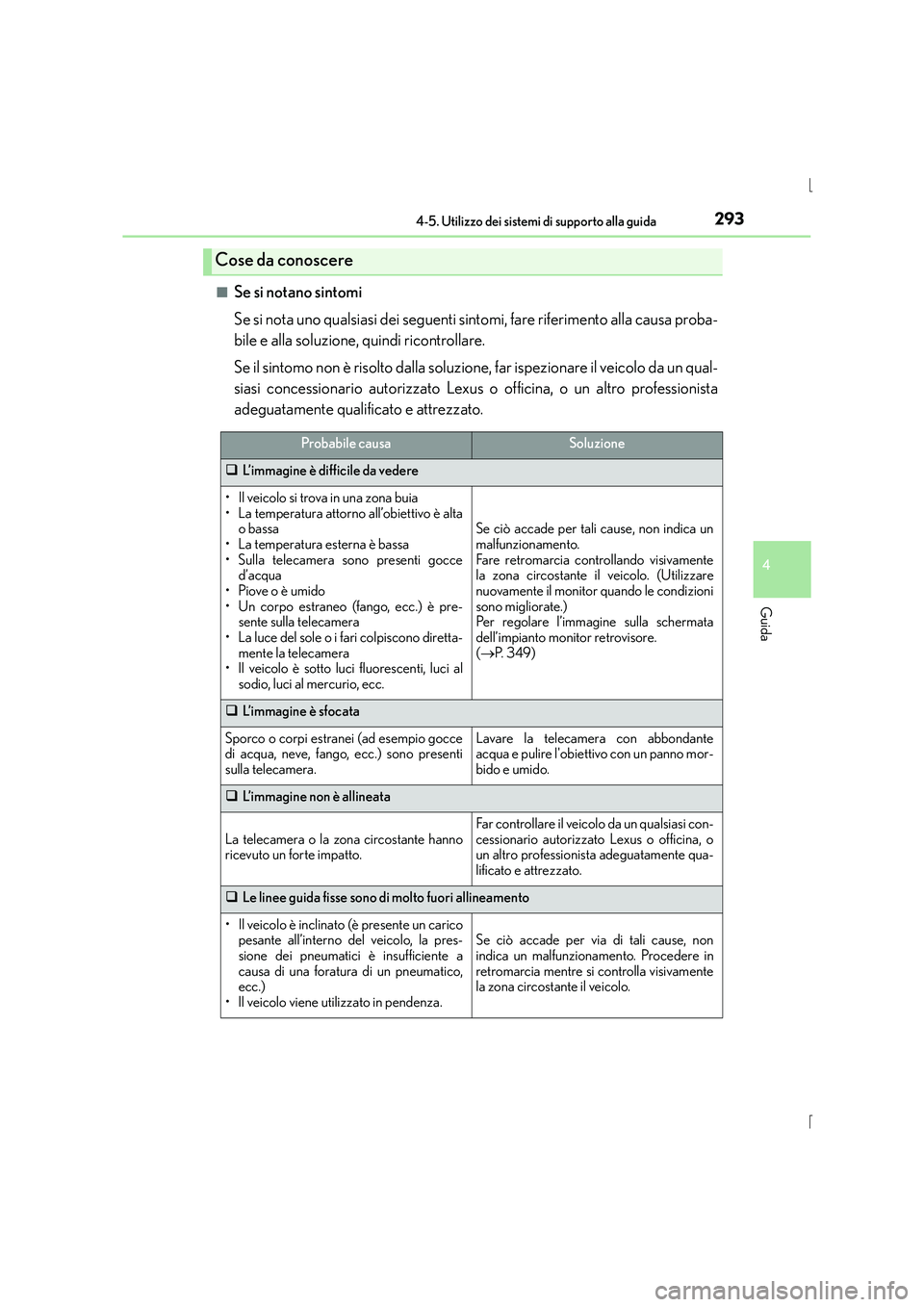

Page 293 of 640

2934-5. Utilizzo dei sistemi di supporto alla guida
4
Guida
IS300h_EL(OM53D60L)■
Se si notano sintomi
Se si nota uno qualsiasi dei seguenti sintomi, fare riferimento alla causa proba-
bile e alla soluzione, quindi ricontrollare.
Se il sintomo non è risolto dalla soluzione, far ispezionare il veicolo da un qual-
siasi concessionario autorizzato Lexus o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
Cose da conoscere
Probabile causaSoluzione
‰
L’immagine è difficile da vedere
• Il veicolo si trova in una zona buia
• La temperatura attorno all’obiettivo è alta
o bassa
• La temperatura esterna è bassa
• Sulla telecamera sono presenti gocce d’acqua
•Piove o è umido
• Un corpo estraneo (fango, ecc.) è pre- sente sulla telecamera
• La luce del sole o i fari colpiscono diretta-
mente la telecamera
• Il veicolo è sotto luci fluorescenti, luci al sodio, luci al mercurio, ecc.
Se ciò accade per tali cause, non indica un
malfunzionamento.
Fare retromarcia controllando visivamente
la zona circostante il veicolo. (Utilizzare
nuovamente il monitor quando le condizioni
sono migliorate.)
Per regolare l’immagine sulla schermata
dell’impianto monitor retrovisore.
(→ P. 3 4 9 )
‰ L’ i m m a g i n e è s f o c a t a
Sporco o corpi estranei (ad esempio gocce
di acqua, neve, fango, ecc.) sono presenti
sulla telecamera.Lavare la telecamera con abbondante
acqua e pulire l'obiettivo con un panno mor-
bido e umido.
‰L’immagine non è allineata
La telecamera o la zona circostante hanno
ricevuto un forte impatto.
Far controllare il veicolo da un qualsiasi con-
cessionario autorizzato Lexus o officina, o
un altro professionista adeguatamente qua-
lificato e attrezzato.
‰Le linee guida fisse sono di molto fuori allineamento
• Il veicolo è inclinato (è presente un carico
pesante all’interno del veicolo, la pres-
sione dei pneumatici è insufficiente a
causa di una foratura di un pneumatico,
ecc.)
• Il veicolo viene utilizzato in pendenza.Se ciò accade per via di tali cause, non
indica un malfunzionamento. Procedere in
retromarcia mentre si controlla visivamente
la zona circostante il veicolo.
Page 294 of 640
