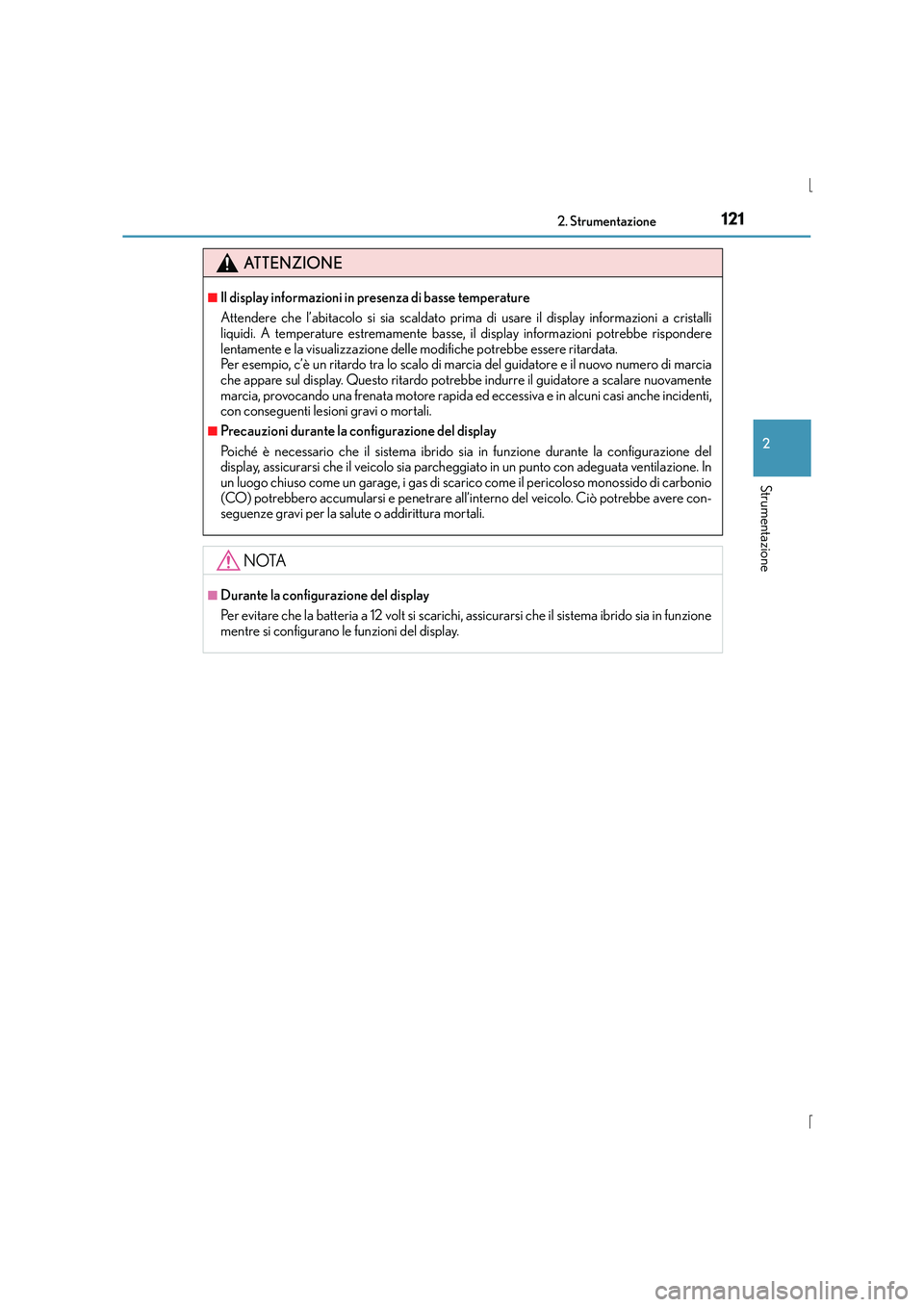

2016 Lexus IS300h Manuale del proprietario (in Italian)

1212. Strumentazione
2
Strumentazione
IS300h_EL(OM53D60L)
ATTENZIONE
■Il display informazioni in presenza di basse temperature
Attendere che l’abitacolo si sia scaldato prima di usare il display informazioni a cristalli
liquidi. A temperature estremamente basse, il display informazioni potrebbe rispondere
lentamente e la visualizzazione delle modifiche potrebbe essere ritardata.
Per esempio, c’è un ritardo tra lo scalo di marcia del guidatore e il nuovo numero di marcia
che appare sul display. Questo ritardo potrebbe indurre il guidatore a scalare nuovamente
marcia, provocando una frenata motore rapida ed eccessiva e in alcuni casi anche incidenti,
con conseguenti lesioni gravi o mortali.
■Precauzioni durante la configurazione del display
Poiché è necessario che il sistema ibrido sia in funzione durante la configurazione del
display, assicurarsi che il veicolo sia parcheggiato in un punto con adeguata ventilazione. In
un luogo chiuso come un garage, i gas di scarico come il pericoloso monossido di carbonio
(CO) potrebbero accumularsi e penetrare all’interno del veicolo. Ciò potrebbe avere con-
seguenze gravi per la salute o addirittura mortali.
NOTA
■Durante la configurazione del display
Per evitare che la batteria a 12 volt si scarichi, assicurarsi che il sistema ibrido sia in funzione
mentre si configurano le funzioni del display.

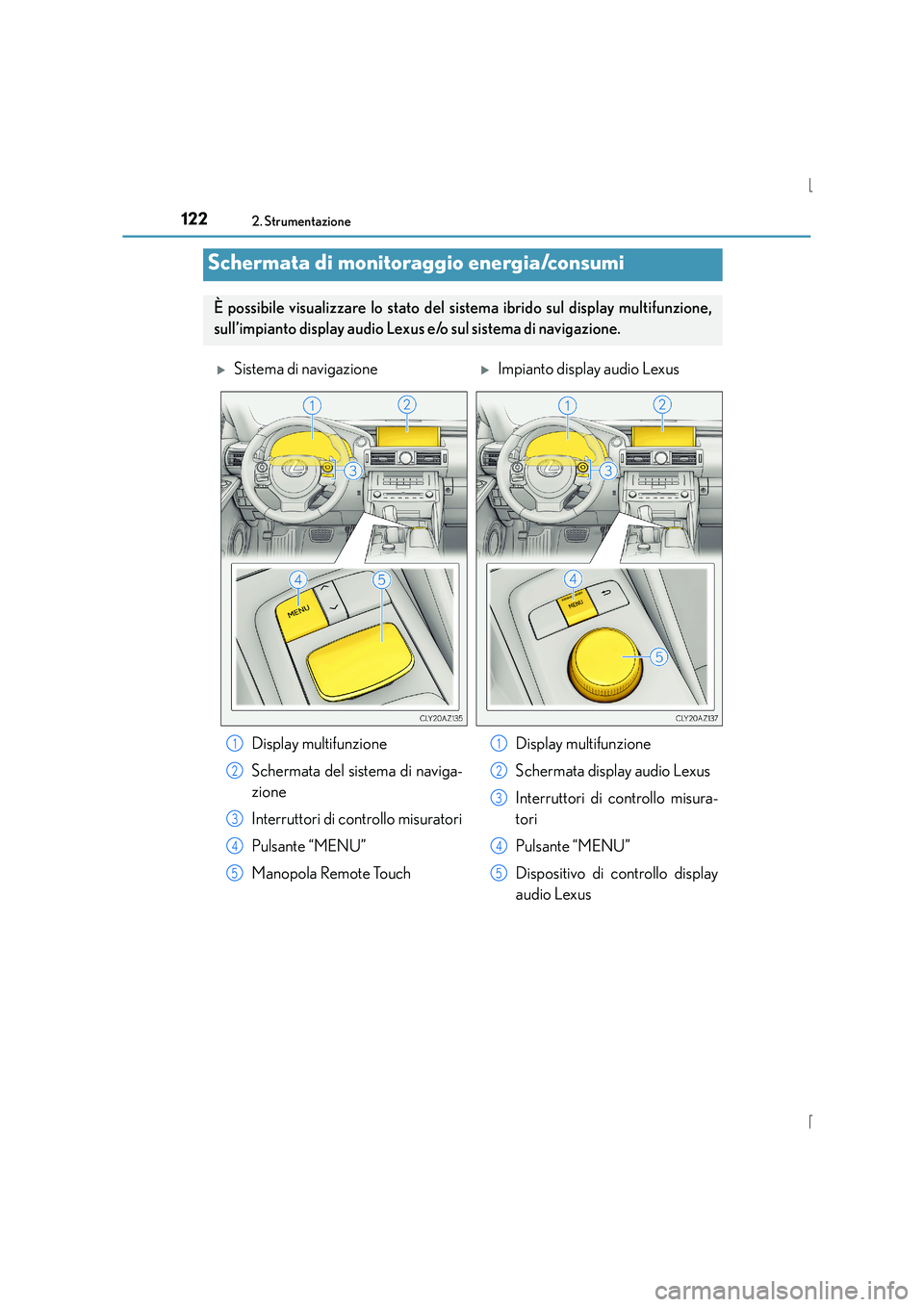

1222. Strumentazione
IS300h_EL(OM53D60L)
Schermata di monitoraggio energia/consumi
È possibile visualizzare lo stato del sistema ibrido sul display multifunzione,
sull’impianto display audio Lexus e/o sul sistema di navigazione.
XSistema di navigazioneXImpianto display audio Lexus
Display multifunzione
Schermata del sistema di naviga-
zione
Interruttori di controllo misuratori
Pulsante “MENU”
Manopola Remote Touch Display multifunzione
Schermata display audio Lexus
Interruttori di controllo misura-
tori
Pulsante “MENU”
Dispositivo di controllo display
audio Lexus
1
2
3
4
5
1
2
3
4
5

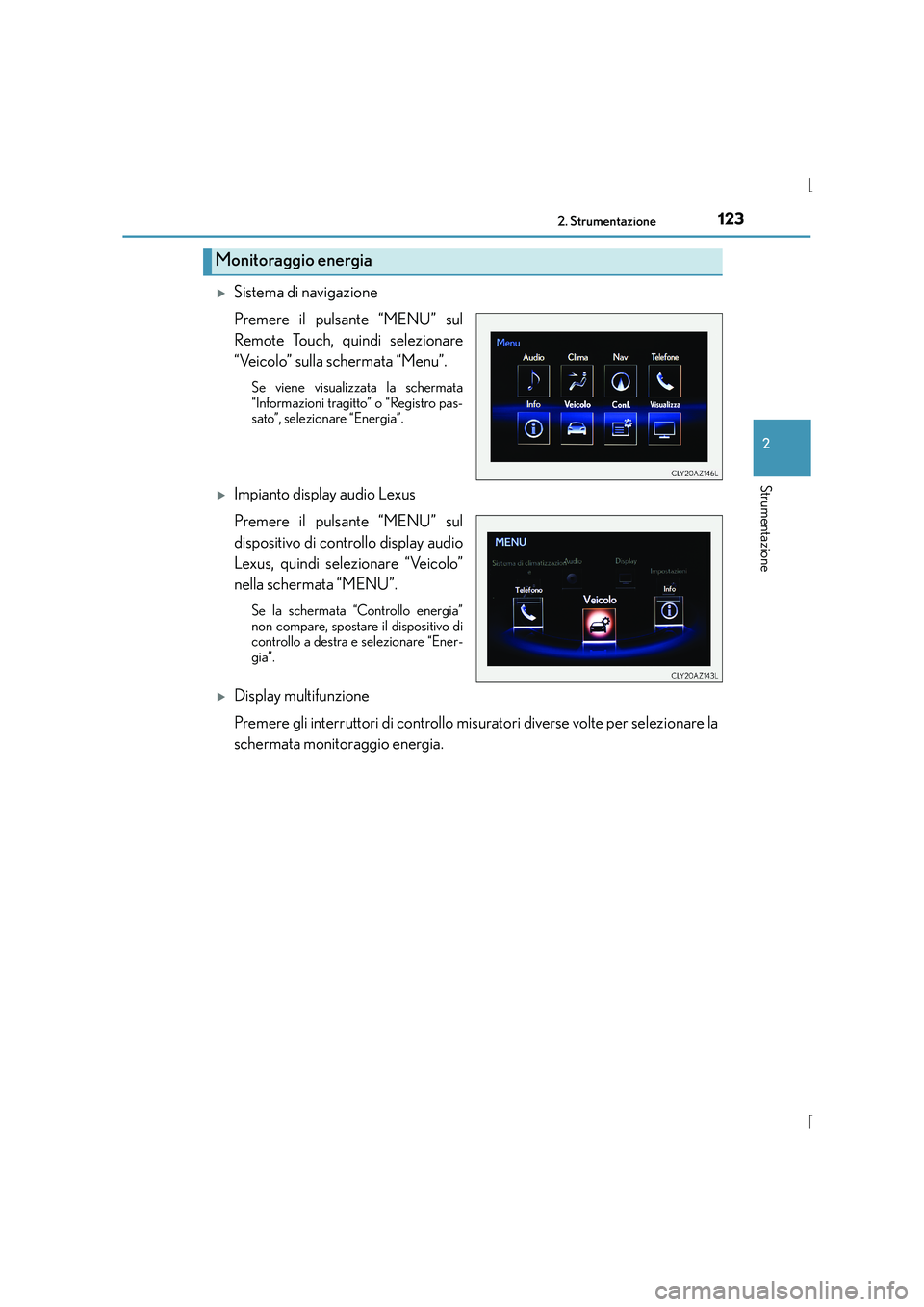

1232. Strumentazione
2
Strumentazione
IS300h_EL(OM53D60L)
XSistema di navigazione
Premere il pulsante “MENU” sul
Remote Touch, quindi selezionare
“Veicolo” sulla schermata “Menu”.
Se viene visualizzata la schermata
“Informazioni tragitto” o “Registro pas-
sato”, selezionare “Energia”.
XImpianto display audio Lexus
Premere il pulsante “MENU” sul
dispositivo di controllo display audio
Lexus, quindi selezionare “Veicolo”
nella schermata “MENU”.
Se la schermata “Controllo energia”
non compare, spostare il dispositivo di
controllo a destra e selezionare “Ener-
gia”.
XDisplay multifunzione
Premere gli interruttori di controllo misuratori diverse volte per selezionare la
schermata monitoraggio energia.
Monitoraggio energia

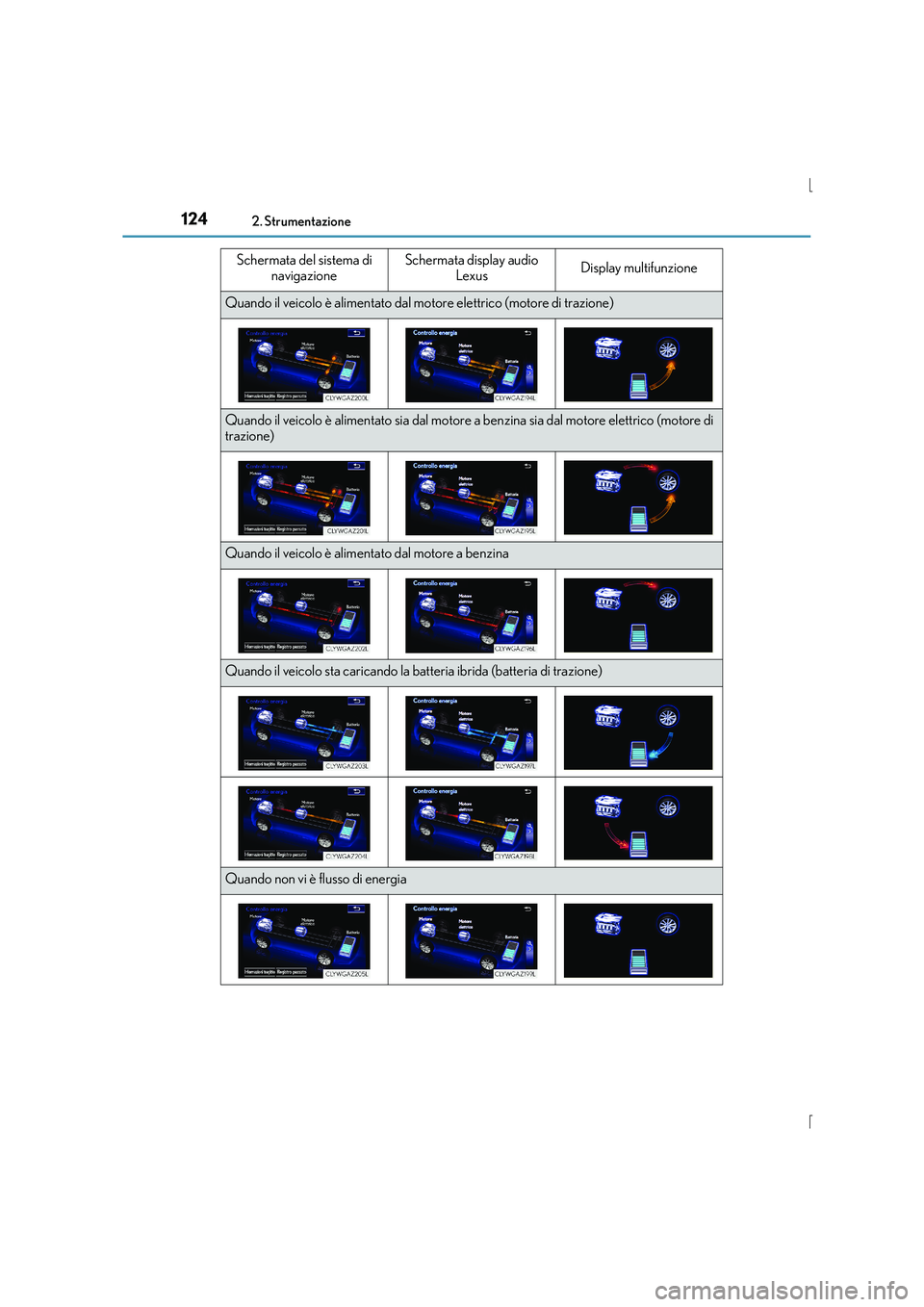

1242. Strumentazione
IS300h_EL(OM53D60L)
Schermata del sistema di navigazioneSchermata display audio LexusDisplay multifunzione
Quando il veicolo è alimentato dal motore elettrico (motore di trazione)
Quando il veicolo è alimentato sia dal motore a benzina sia dal motore elettrico (motore di
trazione)
Quando il veicolo è alimentato dal motore a benzina
Quando il veicolo sta caricando la batteria ibrida (batteria di trazione)
Quando non vi è flusso di energia

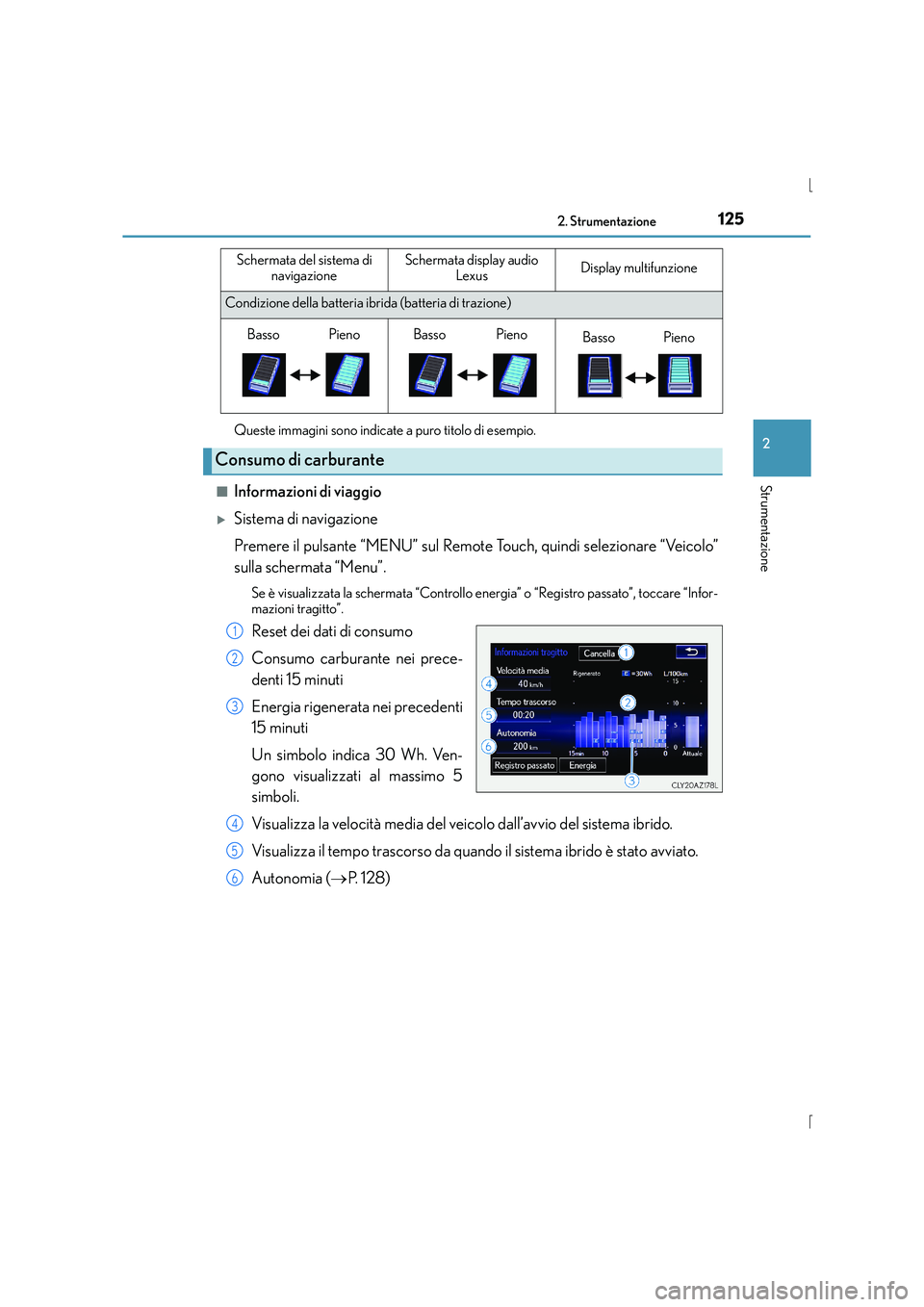

1252. Strumentazione
2
Strumentazione
IS300h_EL(OM53D60L)Queste immagini sono indicate a puro titolo di esempio.
■
Informazioni di viaggio
XSistema di navigazione
Premere il pulsante “MENU” sul Remote Touch, quindi selezionare “Veicolo”
sulla schermata “Menu”.
Se è visualizzata la schermata “Controllo energia” o “Registro passato”, toccare “Infor-
mazioni tragitto”.
Reset dei dati di consumo
Consumo carburante nei prece-
denti 15 minuti
Energia rigenerata nei precedenti
15 minuti
Un simbolo indica 30 Wh. Ven-
gono visualizzati al massimo 5
simboli.
Visualizza la velocità media del veicolo dall’avvio del sistema ibrido.
Visualizza il tempo trascorso da quando il sistema ibrido è stato avviato.
Autonomia ( →P. 1 2 8 )
Condizione della batteria ibri da (batteria di trazione)
Consumo di carburante
Schermata del sistema di
navigazioneSchermata display audio LexusDisplay multifunzione
BassoPieno BassoPieno BassoPieno
1
2
3
4
5
6

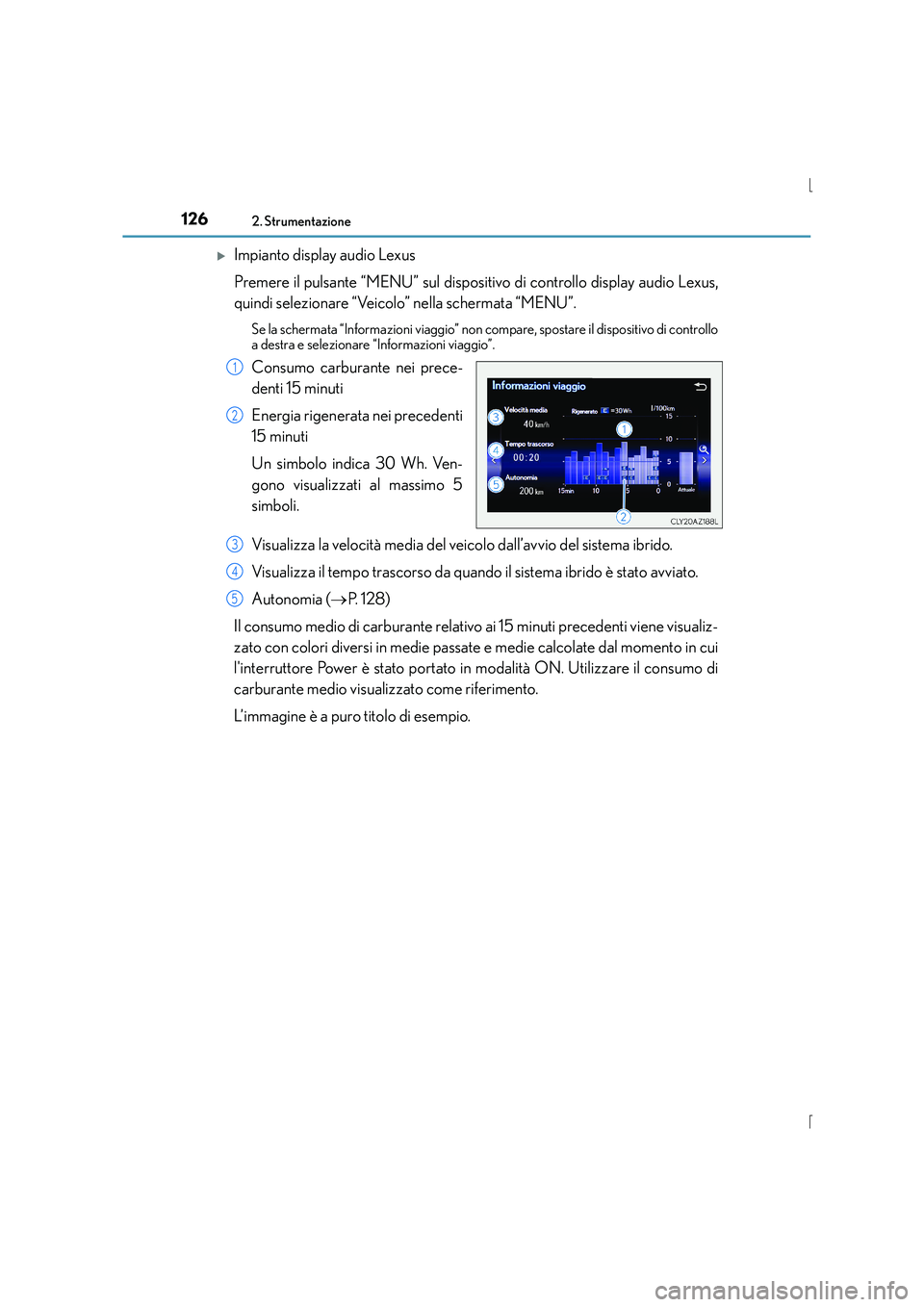

1262. Strumentazione
IS300h_EL(OM53D60L)
XImpianto display audio Lexus
Premere il pulsante “MENU” sul dispositivo di controllo display audio Lexus,
quindi selezionare “Veicolo” nella schermata “MENU”.
Se la schermata “Informazioni viaggio” non compare, spostare il dispositivo di controllo
a destra e selezionare “Informazioni viaggio”.
Consumo carburante nei prece-
denti 15 minuti
Energia rigenerata nei precedenti
15 minuti
Un simbolo indica 30 Wh. Ven-
gono visualizzati al massimo 5
simboli.
Visualizza la velocità media del veicolo dall’avvio del sistema ibrido.
Visualizza il tempo trascorso da quando il sistema ibrido è stato avviato.
Autonomia (→P. 1 2 8 )
Il consumo medio di carburante relativo ai 15 minuti precedenti viene visualiz-
zato con colori diversi in medie passate e medie calcolate dal momento in cui
l'interruttore Power è stato portato in modalità ON. Utilizzare il consumo di
carburante medio visualizzato come riferimento.
L’immagine è a puro titolo di esempio.1
2
3
4
5

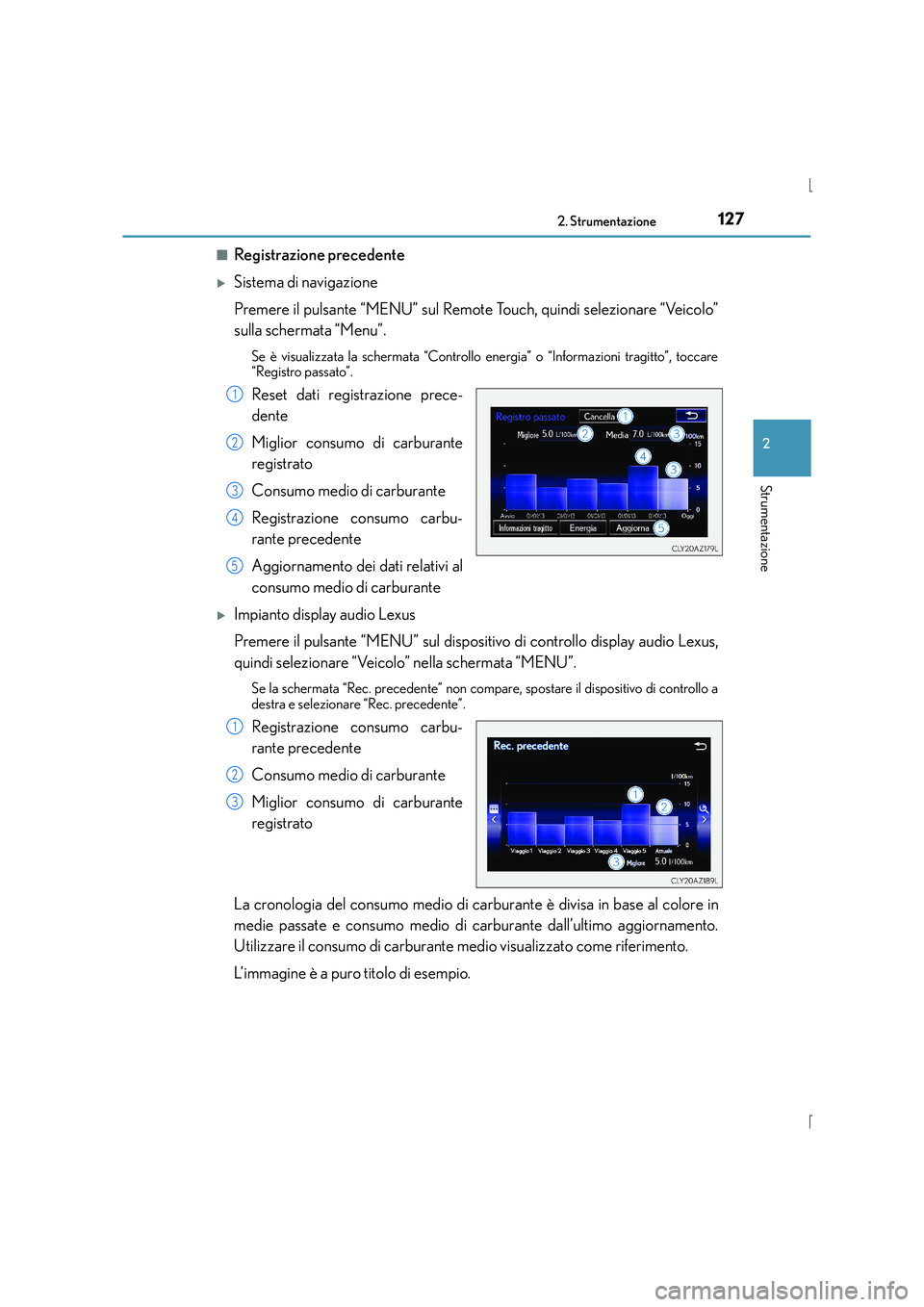

1272. Strumentazione
2
Strumentazione
IS300h_EL(OM53D60L)■
Registrazione precedente
XSistema di navigazione
Premere il pulsante “MENU” sul Remote Touch, quindi selezionare “Veicolo”
sulla schermata “Menu”.
Se è visualizzata la schermata “Controllo energia” o “Informazioni tragitto”, toccare
“Registro passato”.
Reset dati registrazione prece-
dente
Miglior consumo di carburante
registrato
Consumo medio di carburante
Registrazione consumo carbu-
rante precedente
Aggiornamento dei dati relativi al
consumo medio di carburante
XImpianto display audio Lexus
Premere il pulsante “MENU” sul dispositivo di controllo display audio Lexus,
quindi selezionare “Veicolo” nella schermata “MENU”.
Se la schermata “Rec. precedente” non compare, spostare il dispositivo di controllo a
destra e selezionare “Rec. precedente”.
Registrazione consumo carbu-
rante precedente
Consumo medio di carburante
Miglior consumo di carburante
registrato
La cronologia del consumo medio di carburante è divisa in base al colore in
medie passate e consumo medio di carburante dall’ultimo aggiornamento.
Utilizzare il consumo di carburante medio visualizzato come riferimento.
L’immagine è a puro titolo di esempio.
1
2
3
4
5
1
2
3

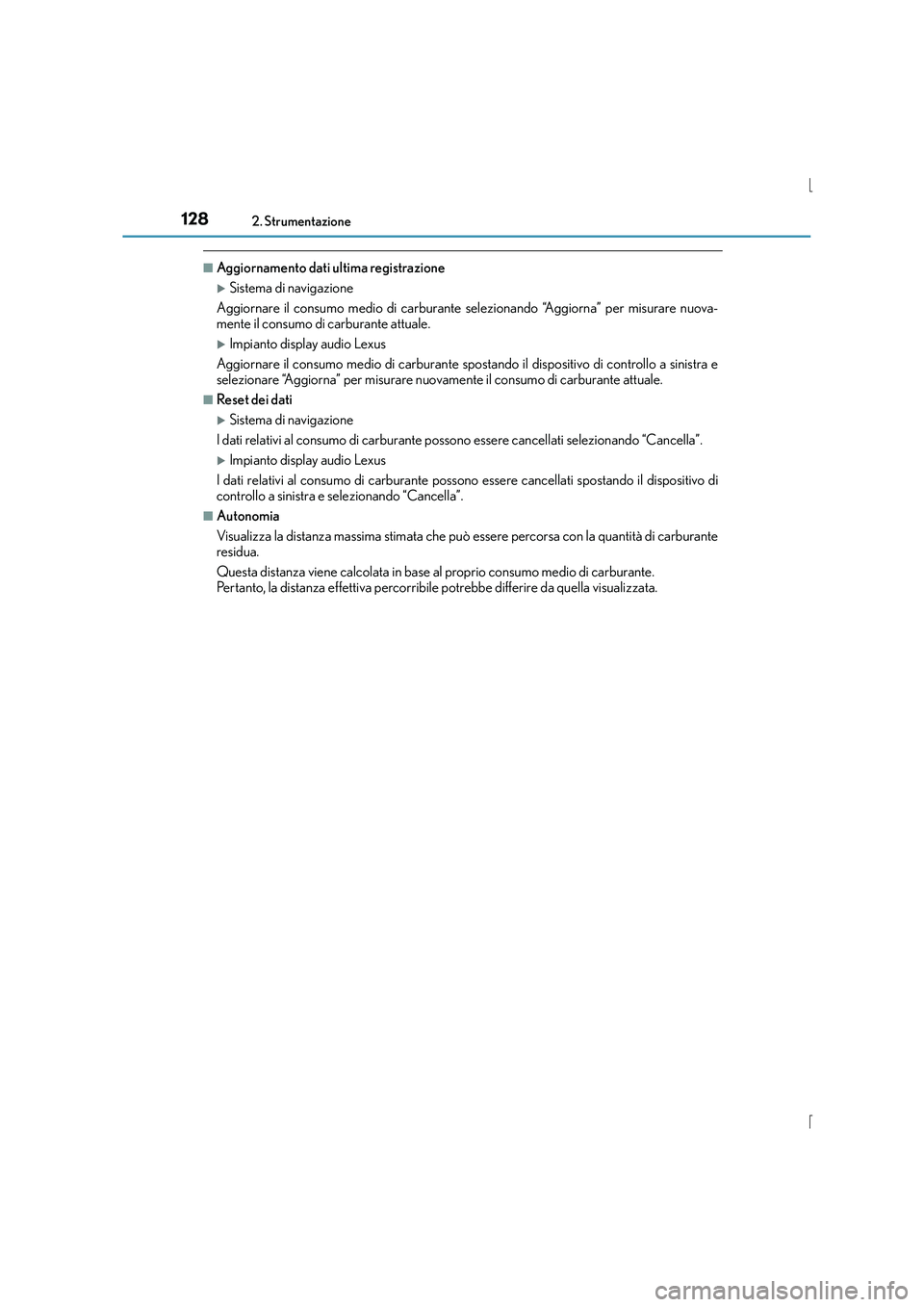

1282. Strumentazione
IS300h_EL(OM53D60L)
■Aggiornamento dati ultima registrazione
XSistema di navigazione
Aggiornare il consumo medio di carburante selezionando “Aggiorna” per misurare nuova-
mente il consumo di carburante attuale.
XImpianto display audio Lexus
Aggiornare il consumo medio di carburante spostando il dispositivo di controllo a sinistra e
selezionare “Aggiorna” per misurare nuovamente il consumo di carburante attuale.
■Reset dei dati
XSistema di navigazione
I dati relativi al consumo di carburante possono essere cancellati selezionando “Cancella”.
XImpianto display audio Lexus
I dati relativi al consumo di carburante possono essere cancellati spostando il dispositivo di
controllo a sinistra e selezionando “Cancella”.
■Autonomia
Visualizza la distanza massima stimata che può essere percorsa con la quantità di carburante
residua.
Questa distanza viene calcolata in base al proprio consumo medio di carburante.
Pertanto, la distanza effettiva percorribile potrebbe differire da quella visualizzata.
