Sistema de seguridad del vehículo
F ISO/L1 - IUF
G ISO/L2 - IUF
E ISO/R1 - IUF
E ISO/R1 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF
D ISO/R2 - IUF
C ISO/R3 - IUF
B ISO/F2 - IUF
B1 ISO/F2X - IUF
A ISO/F3 - IUF
Lateral trasero Acompañante delantero Equipo Tipo de tamaño Grupo de peso
Capazo
0 : Hasta 10kg
0+ : Hasta 13kg
I : De 9 a 18kgPosiciones ISOFIX del vehìulo
IUF: Adecaudo para sistemas universales de sujeción para niños Isofix
aprobados para su uso en este grupo de peso.
* Tanto ISO/R2 como ISO/R3 sólo pueden fijarse en la posición más
adelantada del asiento del acompañante.
*
Los tamaños y los equipos del sistema de sujección para niños ISOFIX.
A - ISO/F3: Altura total hacia delante del sistema portador del niño
pequeño (altura 720 mm)
B - ISO/F2: Altura reducida hacia delante del sistema portador del niño
pequeño (altura 650mm)B1- ISO/F2X: Altura reducida del la forma de la superficie trasera de la
segunda versión hacia delante del sistema portador del niño
pequeño (altura 650 mm)
C - ISO/R3: Altura total hacia atrás del sistema portador del niño
pequeño
D - ISO/R2: Altura reducida hacia atrás del sistema portador del niño
pequeño
E - ISO/R1: Altura del niño hacia atrás del sistema portador del niño
pequeño
F - ISO/L1: Sistema portador mirando hacia el lateral izquierdo (capazo)
G - ISO/L2: Sistema portador mirando hacia el lateral derecho (capazo)

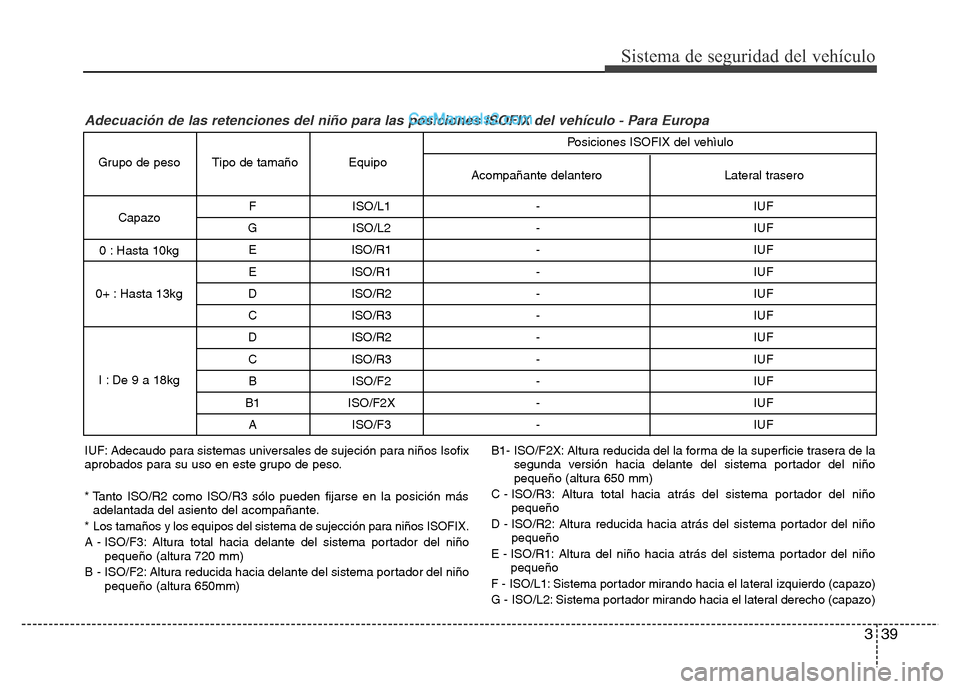

Adecuación de las retenciones del niño para las posiciones ISOFIX del vehículo - Para Europa

Sistema de seguridad del vehículo
40 3

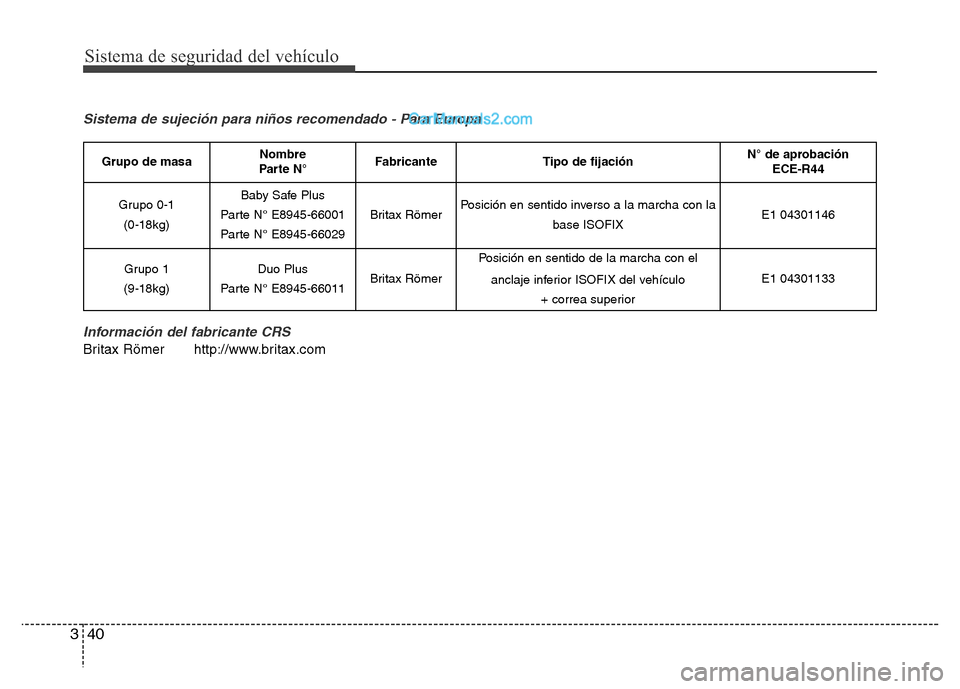

Sistema de sujeción para niños recomendado - Para Europa
Información del fabricante CRS
Britax Römer http://www.britax.com
Grupo de masaNombre
Parte N°FabricanteTipo de fijaciónN° de aprobación
ECE-R44
Grupo 0-1
(0-18kg)Baby Safe Plus
Parte N° E8945-66001
Parte N° E8945-66029
Britax RömerPosición en sentido inverso a la marcha con la
base ISOFIXE1 04301146
Grupo 1
(9-18kg)Duo Plus
Parte N° E8945-66011Britax Römer
Posición en sentido de la marcha con el
anclaje inferior ISOFIX del vehículo
+ correa superior
E1 04301133

341
Sistema de seguridad del vehículo
(1) Airbag delantero del conductor
(2) Airbag delantero del acompañante*
(3) Airbag lateral*
* : opcional

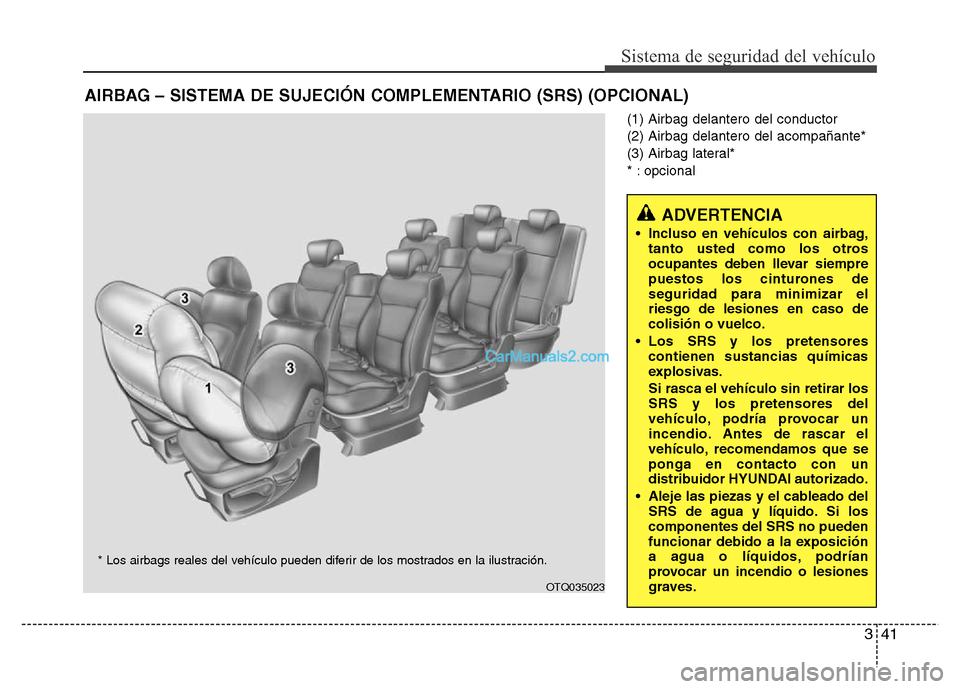

AIRBAG – SISTEMA DE SUJECIÓN COMPLEMENTARIO (SRS) (OPCIONAL)
OTQ035023
* Los airbags reales del vehículo pueden diferir de los mostrados en la ilustración.
ADVERTENCIA
• Incluso en vehículos con airbag,
tanto usted como los otros
ocupantes deben llevar siempre
puestos los cinturones de
seguridad para minimizar el
riesgo de lesiones en caso de
colisión o vuelco.
• Los SRS y los pretensores
contienen sustancias químicas
explosivas.
Si rasca el vehículo sin retirar los
SRS y los pretensores del
vehículo, podría provocar un
incendio. Antes de rascar el
vehículo, recomendamos que se
ponga en contacto con un
distribuidor HYUNDAI autorizado.
• Aleje las piezas y el cableado del
SRS de agua y líquido. Si los
componentes del SRS no pueden
funcionar debido a la exposición
a agua o líquidos, podrían
provocar un incendio o lesiones
graves.

Sistema de seguridad del vehículo
42 3

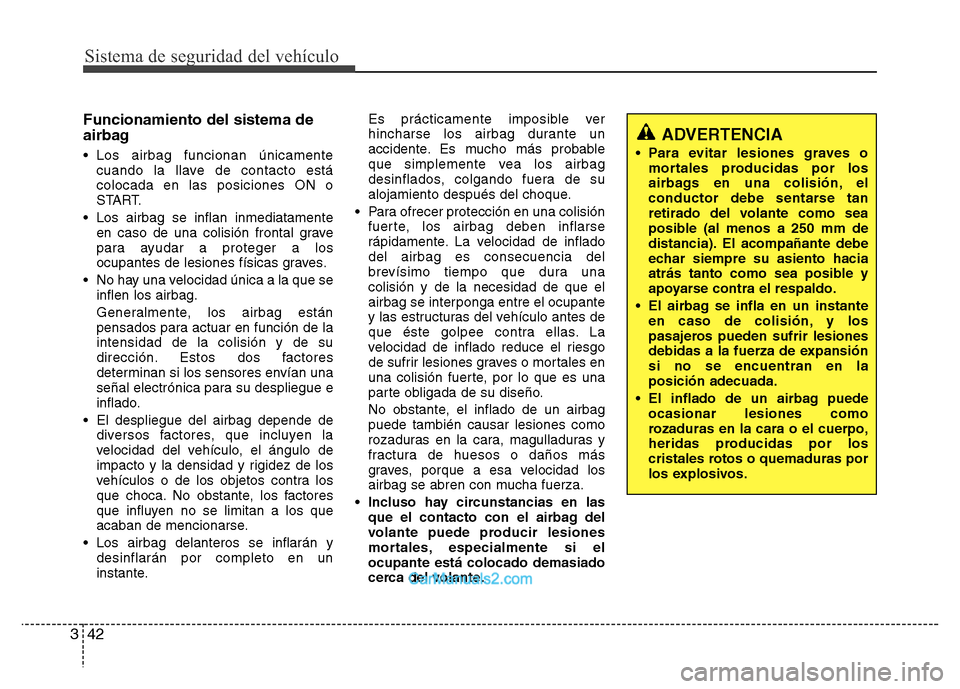

Funcionamiento del sistema de
airbag
• Los airbag funcionan únicamente
cuando la llave de contacto está
colocada en las posiciones ON o
START.
• Los airbag se inflan inmediatamente
en caso de una colisión frontal grave
para ayudar a proteger a los
ocupantes de lesiones físicas graves.
• No hay una velocidad única a la que se
inflen los airbag.
Generalmente, los airbag están
pensados para actuar en función de la
intensidad de la colisión y de su
dirección. Estos dos factores
determinan si los sensores envían una
señal electrónica para su despliegue e
inflado.
• El despliegue del airbag depende de
diversos factores, que incluyen la
velocidad del vehículo, el ángulo de
impacto y la densidad y rigidez de los
vehículos o de los objetos contra los
que choca. No obstante, los factores
que influyen no se limitan a los que
acaban de mencionarse.
• Los airbag delanteros se inflarán y
desinflarán por completo en un
instante.Es prácticamente imposible ver
hincharse los airbag durante un
accidente. Es mucho más probable
que simplemente vea los airbag
desinflados, colgando fuera de su
alojamiento después del choque.
• Para ofrecer protección en una colisión
fuerte, los airbag deben inflarse
rápidamente. La velocidad de inflado
del airbag es consecuencia del
brevísimo tiempo que dura una
colisión y de la necesidad de que el
airbag se interponga entre el ocupante
y las estructuras del vehículo antes de
que éste golpee contra ellas. La
velocidad de inflado reduce el riesgo
de sufrir lesiones graves o mortales en
una colisión fuerte, por lo que es una
parte obligada de su diseño.
No obstante, el inflado de un airbag
puede también causar lesiones como
rozaduras en la cara, magulladuras y
fractura de huesos o daños más
graves, porque a esa velocidad los
airbag se abren con mucha fuerza.
• Incluso hay circunstancias en las
que el contacto con el airbag del
volante puede producir lesiones
mortales, especialmente si el
ocupante está colocado demasiado
cerca del volante.
ADVERTENCIA
• Para evitar lesiones graves o
mortales producidas por los
airbags en una colisión, el
conductor debe sentarse tan
retirado del volante como sea
posible (al menos a 250 mm de
distancia). El acompañante debe
echar siempre su asiento hacia
atrás tanto como sea posible y
apoyarse contra el respaldo.
• El airbag se infla en un instante
en caso de colisión, y los
pasajeros pueden sufrir lesiones
debidas a la fuerza de expansión
si no se encuentran en la
posición adecuada.
• El inflado de un airbag puede
ocasionar lesiones como
rozaduras en la cara o el cuerpo,
heridas producidas por los
cristales rotos o quemaduras por
los explosivos.

343
Sistema de seguridad del vehículo

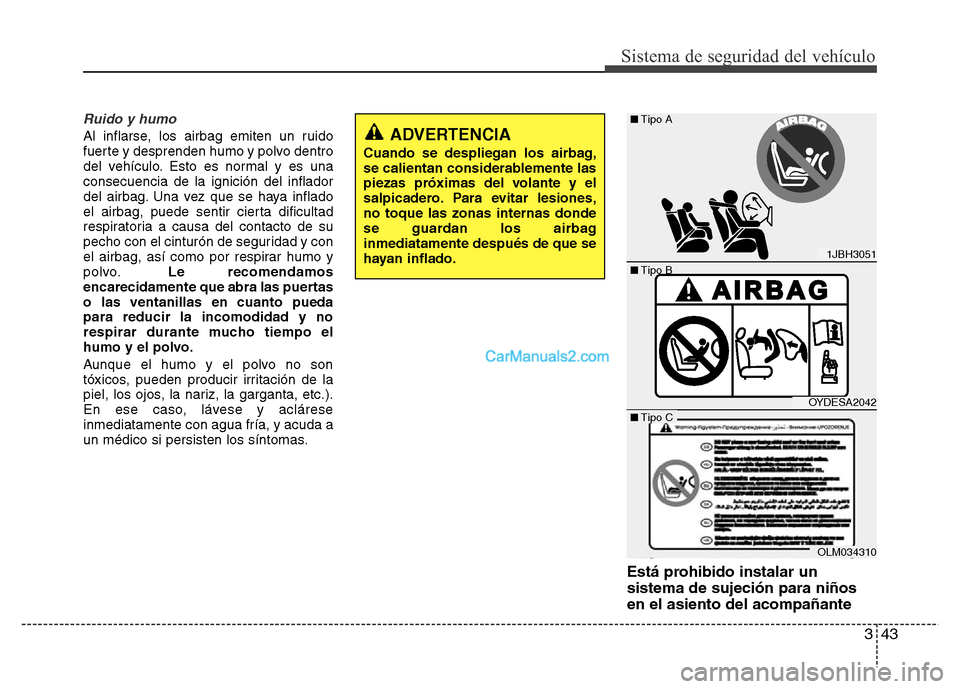

Ruido y humo
Al inflarse, los airbag emiten un ruido
fuerte y desprenden humo y polvo dentro
del vehículo. Esto es normal y es una
consecuencia de la ignición del inflador
del airbag. Una vez que se haya inflado
el airbag, puede sentir cierta dificultad
respiratoria a causa del contacto de su
pecho con el cinturón de seguridad y con
el airbag, así como por respirar humo y
polvo.Le recomendamos
encarecidamente que abra las puertas
o las ventanillas en cuanto pueda
para reducir la incomodidad y no
respirar durante mucho tiempo el
humo y el polvo.
Aunque el humo y el polvo no son
tóxicos, pueden producir irritación de la
piel, los ojos, la nariz, la garganta, etc.).
En ese caso, lávese y aclárese
inmediatamente con agua fría, y acuda a
un médico si persisten los síntomas.
Está prohibido instalar un
sistema de sujeción para niños
en el asiento del acompañante
ADVERTENCIA
Cuando se despliegan los airbag,
se calientan considerablemente las
piezas próximas del volante y el
salpicadero. Para evitar lesiones,
no toque las zonas internas donde
se guardan los airbag
inmediatamente después de que se
hayan inflado.
1JBH3051
OYDESA2042
OLM034310
■Tipo B ■Tipo A
■Tipo C

Sistema de seguridad del vehículo
44 3

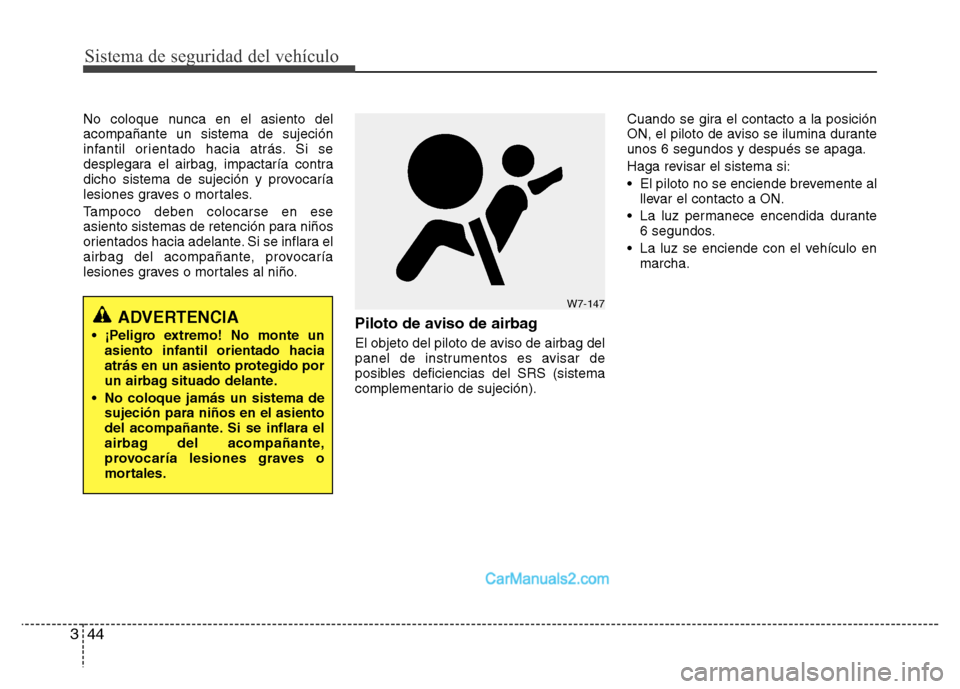

No coloque nunca en el asiento del
acompañante un sistema de sujeción
infantil orientado hacia atrás. Si se
desplegara el airbag, impactaría contra
dicho sistema de sujeción y provocaría
lesiones graves o mortales.
Tampoco deben colocarse en ese
asiento sistemas de retención para niños
orientados hacia adelante. Si se inflara el
airbag del acompañante, provocaría
lesiones graves o mortales al niño.
Piloto de aviso de airbag
El objeto del piloto de aviso de airbag del
panel de instrumentos es avisar de
posibles deficiencias del SRS (sistema
complementario de sujeción).Cuando se gira el contacto a la posición
ON, el piloto de aviso se ilumina durante
unos 6 segundos y después se apaga.
Haga revisar el sistema si:
• El piloto no se enciende brevemente al
llevar el contacto a ON.
• La luz permanece encendida durante
6 segundos.
• La luz se enciende con el vehículo en
marcha.
ADVERTENCIA
• ¡Peligro extremo! No monte un
asiento infantil orientado hacia
atrás en un asiento protegido por
un airbag situado delante.
• No coloque jamás un sistema de
sujeción para niños en el asiento
del acompañante. Si se inflara el
airbag del acompañante,
provocaría lesiones graves o
mortales.
W7-147

345
Sistema de seguridad del vehículo

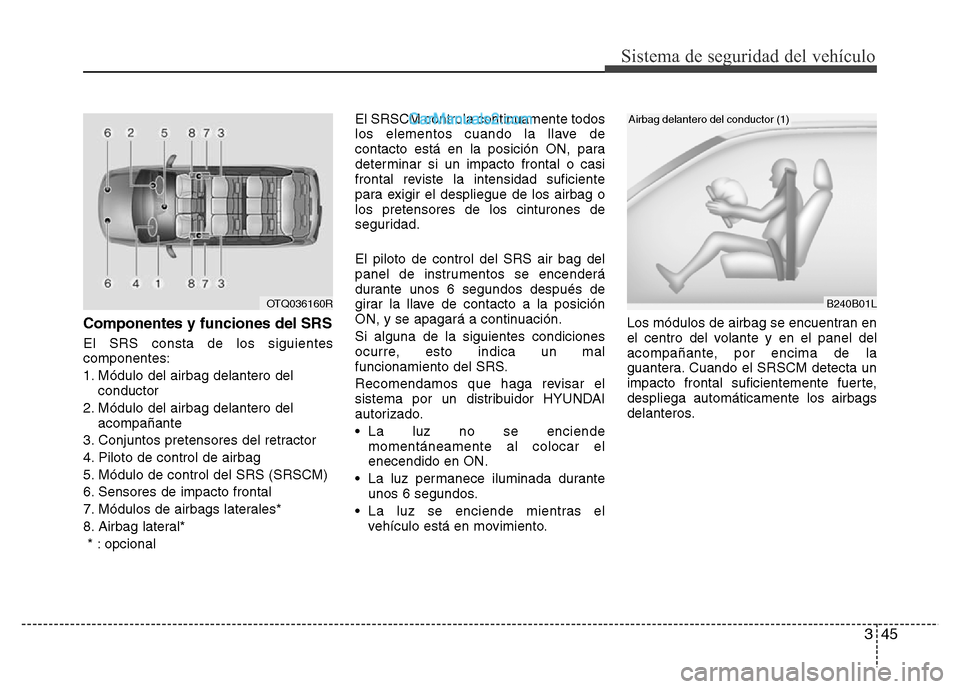

Componentes y funciones del SRS
El SRS consta de los siguientes
componentes:
1. Módulo del airbag delantero del
conductor
2. Módulo del airbag delantero del
acompañante
3. Conjuntos pretensores del retractor
4. Piloto de control de airbag
5. Módulo de control del SRS (SRSCM)
6. Sensores de impacto frontal
7. Módulos de airbags laterales*
8. Airbag lateral*
* : opcionalEl SRSCM controla continuamente todos
los elementos cuando la llave de
contacto está en la posición ON, para
determinar si un impacto frontal o casi
frontal reviste la intensidad suficiente
para exigir el despliegue de los airbag o
los pretensores de los cinturones de
seguridad.
El piloto de control del SRS air bag del
panel de instrumentos se encenderá
durante unos 6 segundos después de
girar la llave de contacto a la posición
ON, y se apagará a continuación.
Si alguna de la siguientes condiciones
ocurre, esto indica un mal
funcionamiento del SRS.
Recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
• La luz no se enciende
momentáneamente al colocar el
enecendido en ON.
• La luz permanece iluminada durante
unos 6 segundos.
• La luz se enciende mientras el
vehículo está en movimiento.Los módulos de airbag se encuentran en
el centro del volante y en el panel del
acompañante, por encima de la
guantera. Cuando el SRSCM detecta un
impacto frontal suficientemente fuerte,
despliega automáticamente los airbags
delanteros.
B240B01L
Airbag delantero del conductor (1)
OTQ036160R

Sistema de seguridad del vehículo
46 3
B240B05L
Airbag delantero del acompañante

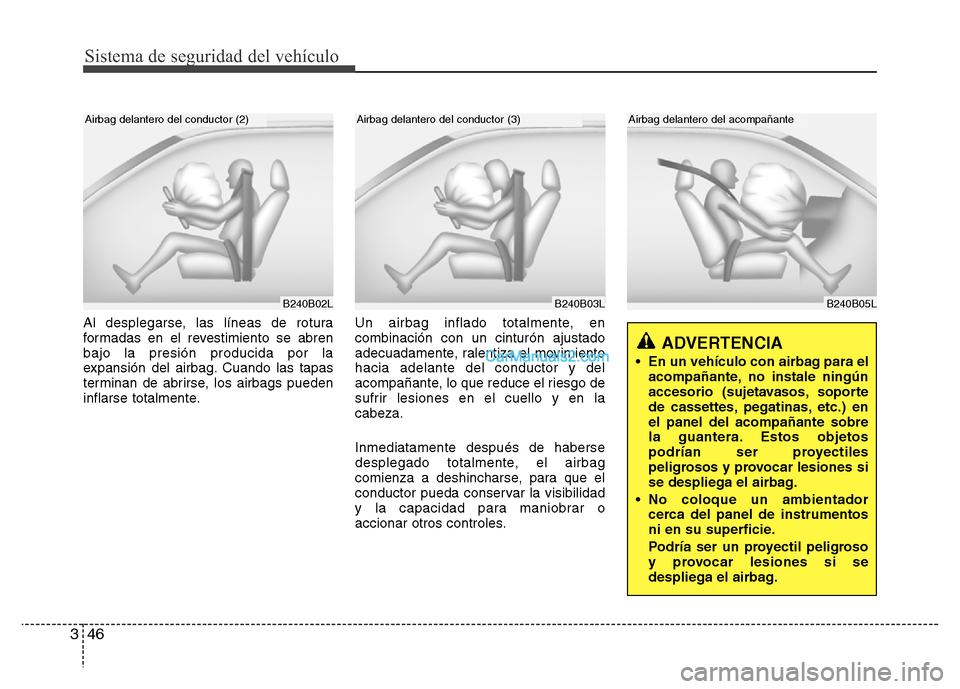

Al desplegarse, las líneas de rotura
formadas en el revestimiento se abren
bajo la presión producida por la
expansión del airbag. Cuando las tapas
terminan de abrirse, los airbags pueden
inflarse totalmente.Un airbag inflado totalmente, en
combinación con un cinturón ajustado
adecuadamente, ralentiza el movimiento
hacia adelante del conductor y del
acompañante, lo que reduce el riesgo de
sufrir lesiones en el cuello y en la
cabeza.
Inmediatamente después de haberse
desplegado totalmente, el airbag
comienza a deshincharse, para que el
conductor pueda conservar la visibilidad
y la capacidad para maniobrar o
accionar otros controles.
B240B02LB240B03L
Airbag delantero del conductor (2)Airbag delantero del conductor (3)
ADVERTENCIA
• En un vehículo con airbag para el
acompañante, no instale ningún
accesorio (sujetavasos, soporte
de cassettes, pegatinas, etc.) en
el panel del acompañante sobre
la guantera. Estos objetos
podrían ser proyectiles
peligrosos y provocar lesiones si
se despliega el airbag.
• No coloque un ambientador
cerca del panel de instrumentos
ni en su superficie.
Podría ser un proyectil peligroso
y provocar lesiones si se
despliega el airbag.
