2016 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

25
Su vehículo de un vistazo

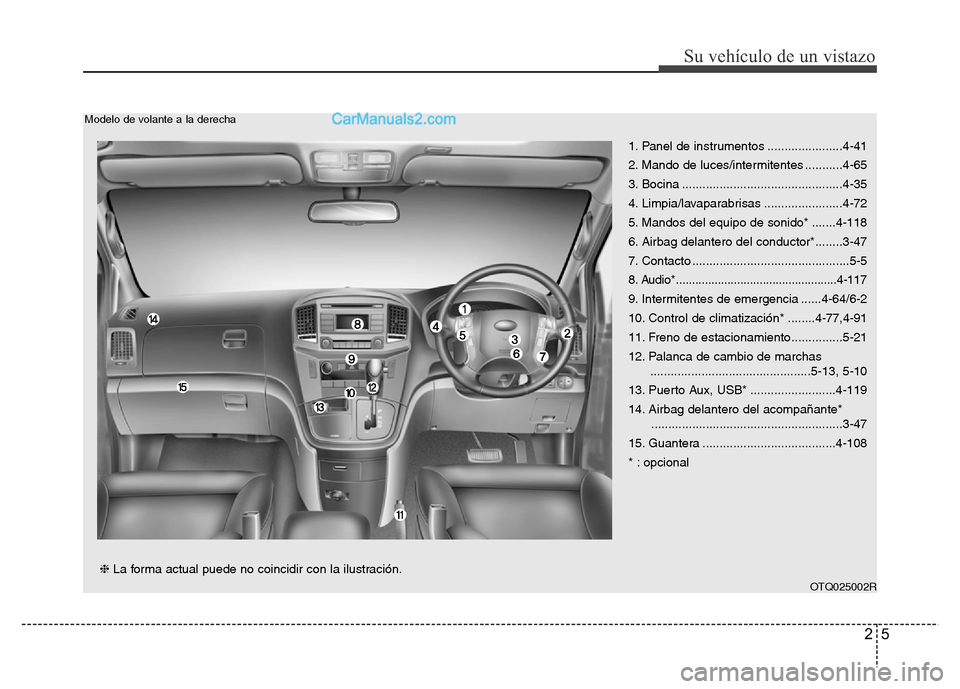

OTQ025002R
Modelo de volante a la derecha
1. Panel de instrumentos ......................4-41
2. Mando de luces/intermitentes ...........4-65
3. Bocina ...............................................4-35
4. Limpia/lavaparabrisas .......................4-72
5. Mandos del equipo de sonido* .......4-118
6. Airbag delantero del conductor*........3-47
7. Contacto ..............................................5-5
8. Audio*..................................................4-117
9. Intermitentes de emergencia ......4-64/6-2
10. Control de climatización* ........4-77,4-91
11. Freno de estacionamiento...............5-21
12. Palanca de cambio de marchas
...............................................5-13, 5-10
13. Puerto Aux, USB* .........................4-119
14. Airbag delantero del acompañante*
........................................................3-47
15. Guantera .......................................4-108
* : opcional
❈La forma actual puede no coincidir con la ilustración.

Su vehículo de un vistazo
6 2

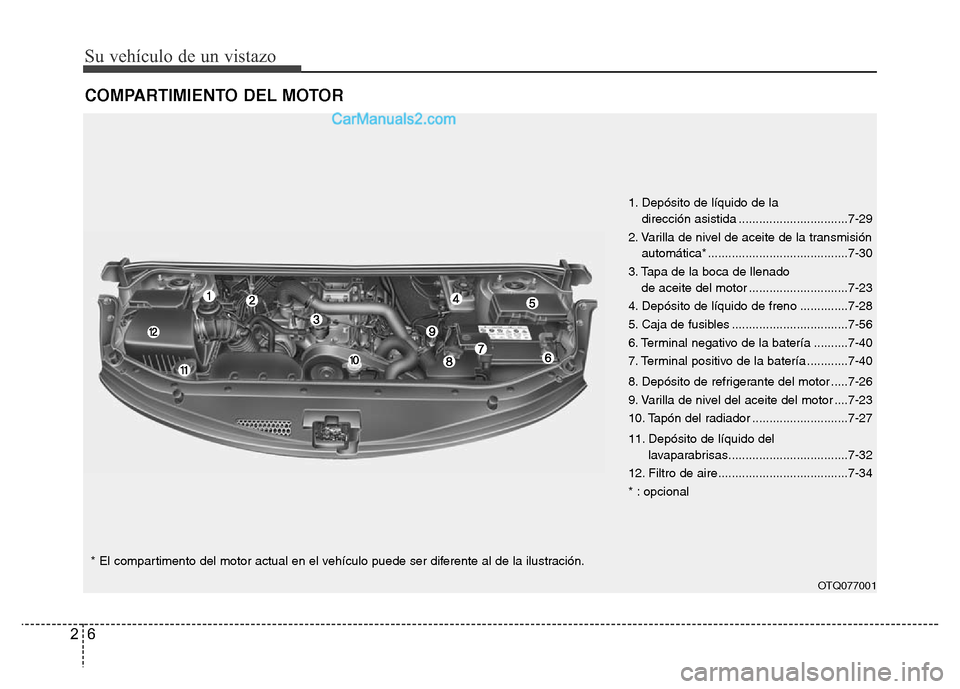

COMPARTIMIENTO DEL MOTOR
1. Depósito de líquido de la
dirección asistida ................................7-29
2. Varilla de nivel de aceite de la transmisión
automática* .........................................7-30
3. Tapa de la boca de llenado
de aceite del motor .............................7-23
4. Depósito de líquido de freno ..............7-28
5. Caja de fusibles ..................................7-56
6. Terminal negativo de la batería ..........7-40
7. Terminal positivo de la batería ............7-40
8. Depósito de refrigerante del motor .....7-26
9. Varilla de nivel del aceite del motor ....7-23
10. Tapón del radiador ............................7-27
11. Depósito de líquido del
lavaparabrisas...................................7-32
12. Filtro de aire......................................7-34
* : opcional
OTQ077001
* El compartimento del motor actual en el vehículo puede ser diferente al de la ilustración.

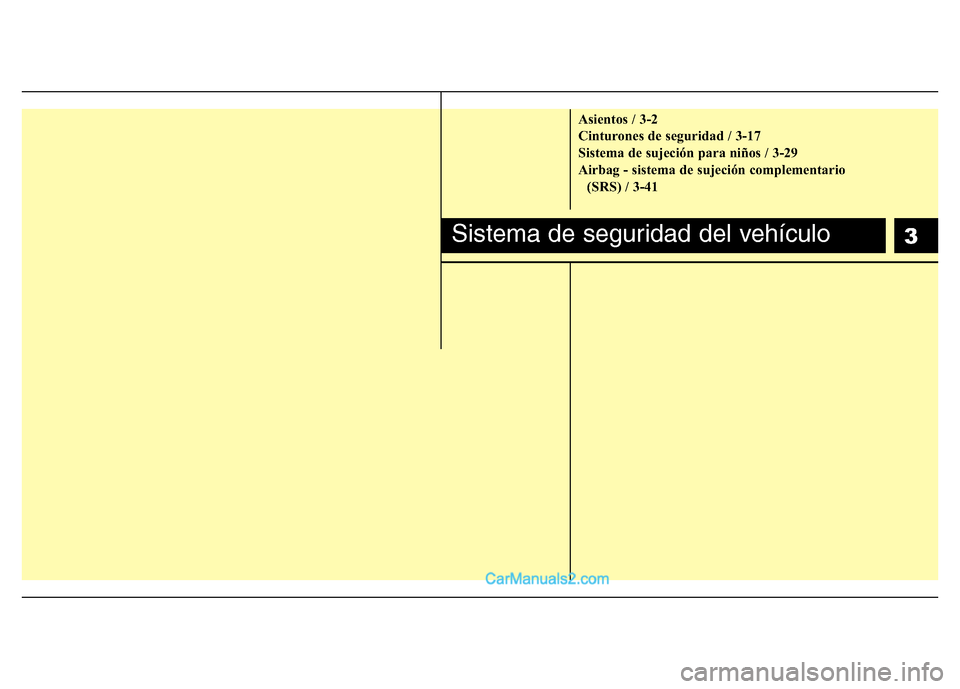

3
Asientos / 3-2
Cinturones de seguridad / 3-17
Sistema de sujeción para niños / 3-29
Airbag - sistema de sujeción complementario
(SRS) / 3-41
Sistema de seguridad del vehículo

Sistema de seguridad del vehículo
2 3

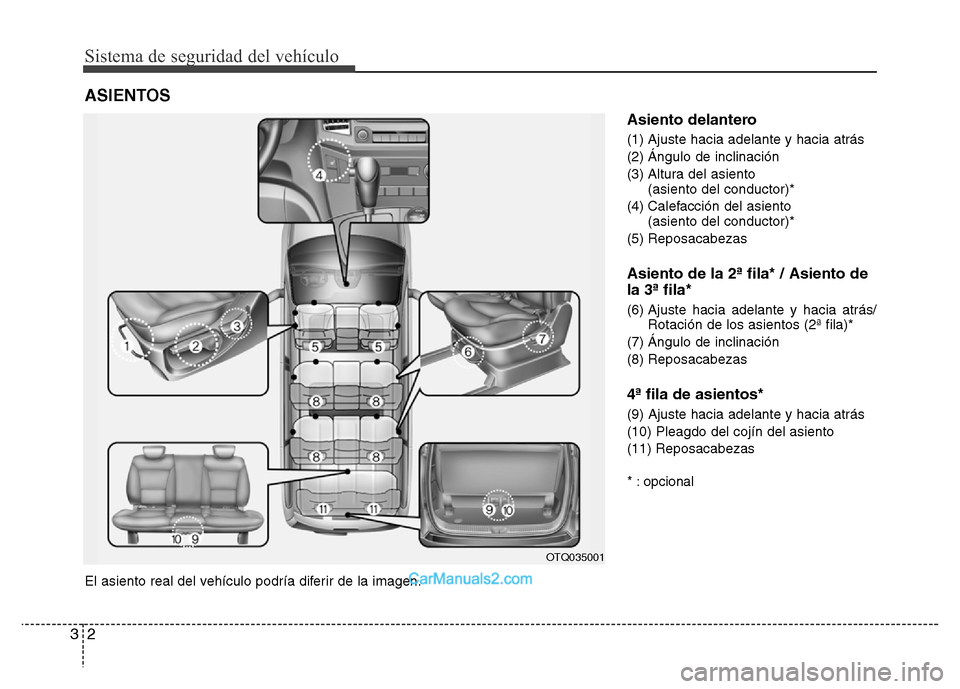

Asiento delantero
(1) Ajuste hacia adelante y hacia atrás
(2) Ángulo de inclinación
(3) Altura del asiento
(asiento del conductor)*
(4) Calefacción del asiento
(asiento del conductor)*
(5) Reposacabezas
Asiento de la 2ª fila* / Asiento de
la 3ª fila*
(6) Ajuste hacia adelante y hacia atrás/
Rotación de los asientos (2ª fila)*
(7) Ángulo de inclinación
(8) Reposacabezas
4ª fila de asientos*
(9) Ajuste hacia adelante y hacia atrás
(10) Pleagdo del cojín del asiento
(11) Reposacabezas
* : opcional
ASIENTOS
OTQ035001
El asiento real del vehículo podría diferir de la imagen.

33
Sistema de seguridad del vehículo

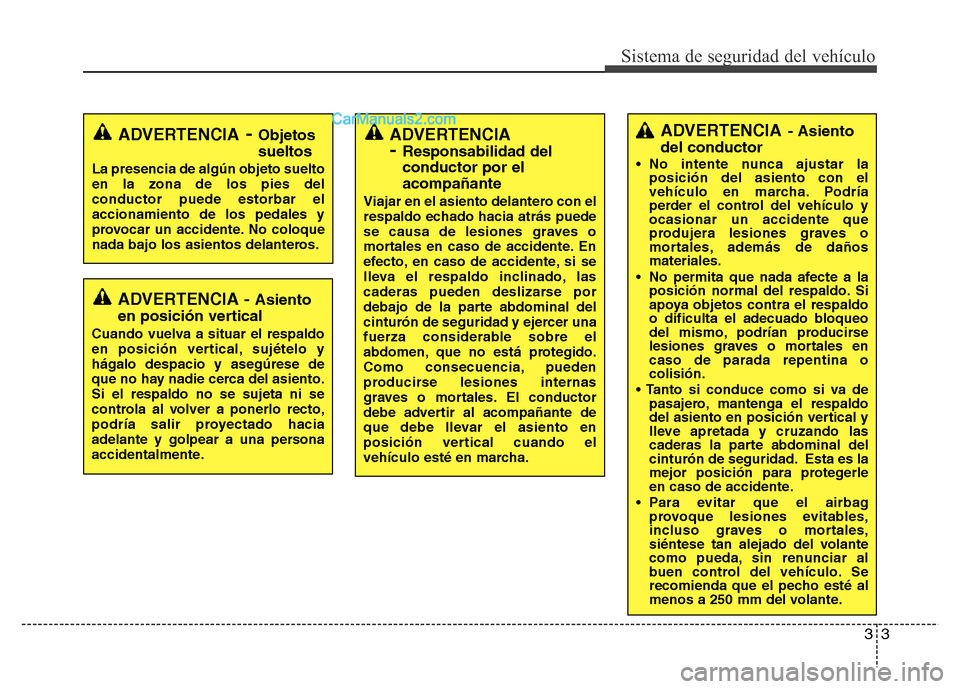

ADVERTENCIA- Asiento
del conductor
• No intente nunca ajustar la
posición del asiento con el
vehículo en marcha. Podría
perder el control del vehículo y
ocasionar un accidente que
produjera lesiones graves o
mortales, además de daños
materiales.
• No permita que nada afecte a la
posición normal del respaldo. Si
apoya objetos contra el respaldo
o dificulta el adecuado bloqueo
del mismo, podrían producirse
lesiones graves o mortales en
caso de parada repentina o
colisión.
• Tanto si conduce como si va de
pasajero, mantenga el respaldo
del asiento en posición vertical y
lleve apretada y cruzando las
caderas la parte abdominal del
cinturón de seguridad. Esta es la
mejor posición para protegerle
en caso de accidente.
• Para evitar que el airbag
provoque lesiones evitables,
incluso graves o mortales,
siéntese tan alejado del volante
como pueda, sin renunciar al
buen control del vehículo. Se
recomienda que el pecho esté al
menos a 250 mm del volante.
ADVERTENCIA - Asiento
en posición vertical
Cuando vuelva a situar el respaldo
en posición vertical, sujételo y
hágalo despacio y asegúrese de
que no hay nadie cerca del asiento.
Si el respaldo no se sujeta ni se
controla al volver a ponerlo recto,
podría salir proyectado hacia
adelante y golpear a una persona
accidentalmente.
ADVERTENCIA- Objetos
sueltos
La presencia de algún objeto suelto
en la zona de los pies del
conductor puede estorbar el
accionamiento de los pedales y
provocar un accidente. No coloque
nada bajo los asientos delanteros.
ADVERTENCIA
- Responsabilidad del
conductor por el
acompañante
Viajar en el asiento delantero con el
respaldo echado hacia atrás puede
se causa de lesiones graves o
mortales en caso de accidente. En
efecto, en caso de accidente, si se
lleva el respaldo inclinado, las
caderas pueden deslizarse por
debajo de la parte abdominal del
cinturón de seguridad y ejercer una
fuerza considerable sobre el
abdomen, que no está protegido.
Como consecuencia, pueden
producirse lesiones internas
graves o mortales. El conductor
debe advertir al acompañante de
que debe llevar el asiento en
posición vertical cuando el
vehículo esté en marcha.

Sistema de seguridad del vehículo
4 3
(continúa)
• Los pasajeros no deben viajar en
la zona de carga, ni apoyarse en
los respaldos plegados mientras
se mueve el vehículo.
• Cuando vuelva a colocar el
respaldo en la posición erguida,
asegúrese de que queda
correctamente enclavado tirando
de él hacia adelante y hacia atrás.
• Para evitar posibles quemaduras,
no retire la moqueta de la zona de
carga. Los dispositivos de
control del escape que se
encuentran por debajo del piso
producen temperaturas elevadas.
ADVERTENCIA - Asiento
en posición vertical
Tras el ajuste del asiento,
compruebe que está firmemente
enclavado para evitar que se mueva
el asiento hacia delante o hacia
atrás sin utilizar la palanca de
desenclavamiento. Un movimiento
brusco o inesperado del asiento
del conductor puede causar la
pérdida de control y provocar un
accidente.

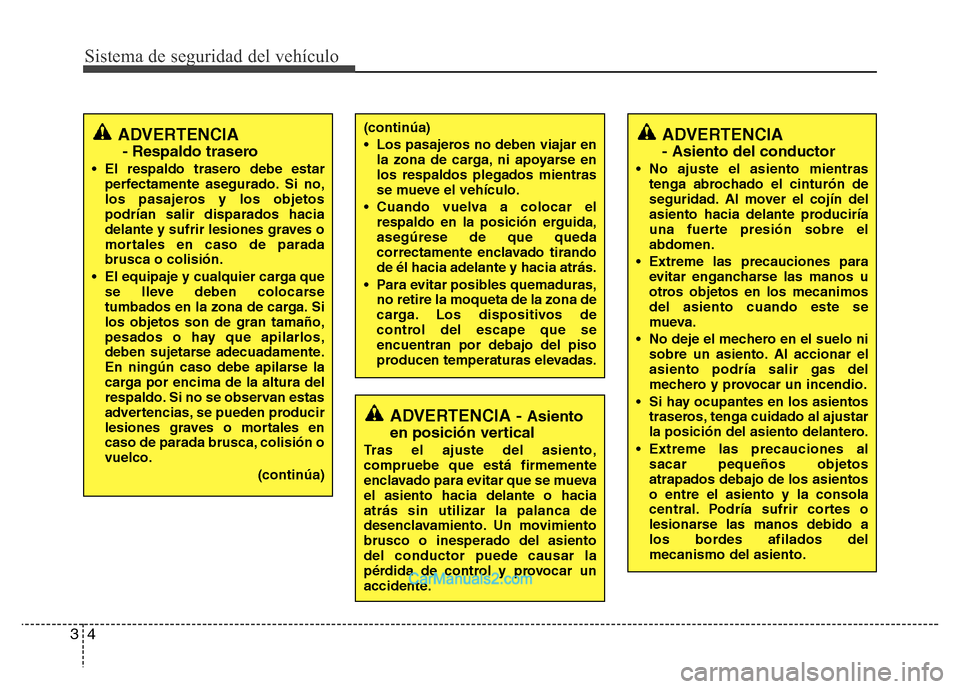

ADVERTENCIA
- Respaldo trasero
• El respaldo trasero debe estar
perfectamente asegurado. Si no,
los pasajeros y los objetos
podrían salir disparados hacia
delante y sufrir lesiones graves o
mortales en caso de parada
brusca o colisión.
• El equipaje y cualquier carga que
se lleve deben colocarse
tumbados en la zona de carga. Si
los objetos son de gran tamaño,
pesados o hay que apilarlos,
deben sujetarse adecuadamente.
En ningún caso debe apilarse la
carga por encima de la altura del
respaldo. Si no se observan estas
advertencias, se pueden producir
lesiones graves o mortales en
caso de parada brusca, colisión o
vuelco.
(continúa)
ADVERTENCIA
- Asiento del conductor
• No ajuste el asiento mientras
tenga abrochado el cinturón de
seguridad. Al mover el cojín del
asiento hacia delante produciría
una fuerte presión sobre el
abdomen.
• Extreme las precauciones para
evitar engancharse las manos u
otros objetos en los mecanimos
del asiento cuando este se
mueva.
• No deje el mechero en el suelo ni
sobre un asiento. Al accionar el
asiento podría salir gas del
mechero y provocar un incendio.
• Si hay ocupantes en los asientos
traseros, tenga cuidado al ajustar
la posición del asiento delantero.
• Extreme las precauciones al
sacar pequeños objetos
atrapados debajo de los asientos
o entre el asiento y la consola
central. Podría sufrir cortes o
lesionarse las manos debido a
los bordes afilados del
mecanismo del asiento.

35
Sistema de seguridad del vehículo

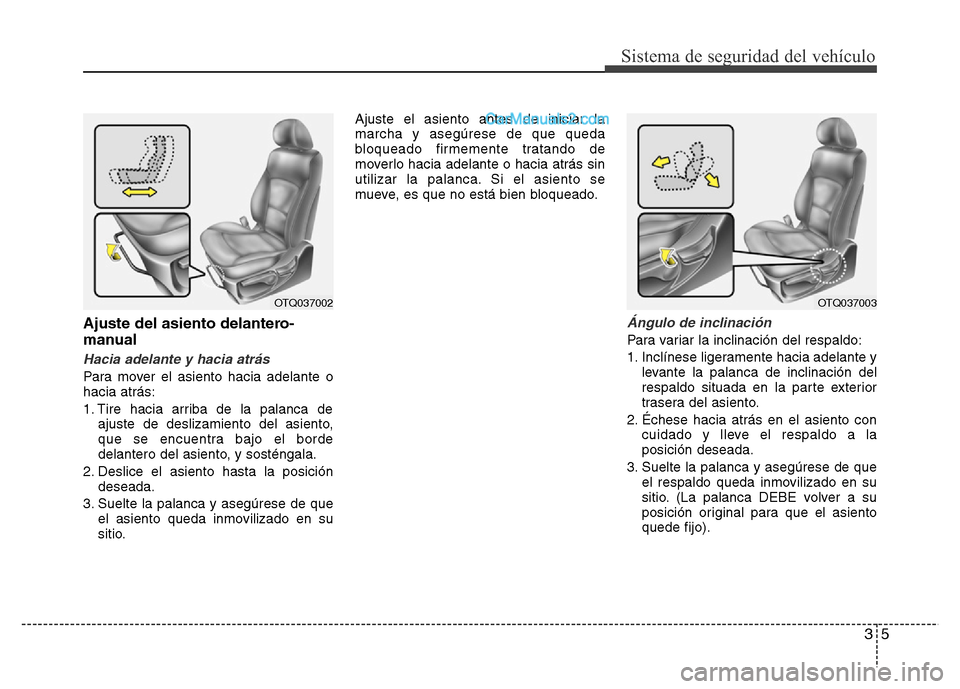

Ajuste del asiento delantero-
manual
Hacia adelante y hacia atrás
Para mover el asiento hacia adelante o
hacia atrás:
1. Tire hacia arriba de la palanca de
ajuste de deslizamiento del asiento,
que se encuentra bajo el borde
delantero del asiento, y sosténgala.
2. Deslice el asiento hasta la posición
deseada.
3. Suelte la palanca y asegúrese de que
el asiento queda inmovilizado en su
sitio.Ajuste el asiento antes de iniciar la
marcha y asegúrese de que queda
bloqueado firmemente tratando de
moverlo hacia adelante o hacia atrás sin
utilizar la palanca. Si el asiento se
mueve, es que no está bien bloqueado.
Ángulo de inclinación
Para variar la inclinación del respaldo:
1. Inclínese ligeramente hacia adelante y
levante la palanca de inclinación del
respaldo situada en la parte exterior
trasera del asiento.
2. Échese hacia atrás en el asiento con
cuidado y lleve el respaldo a la
posición deseada.
3. Suelte la palanca y asegúrese de que
el respaldo queda inmovilizado en su
sitio. (La palanca DEBE volver a su
posición original para que el asiento
quede fijo).
OTQ037003OTQ037002

Sistema de seguridad del vehículo
6 3

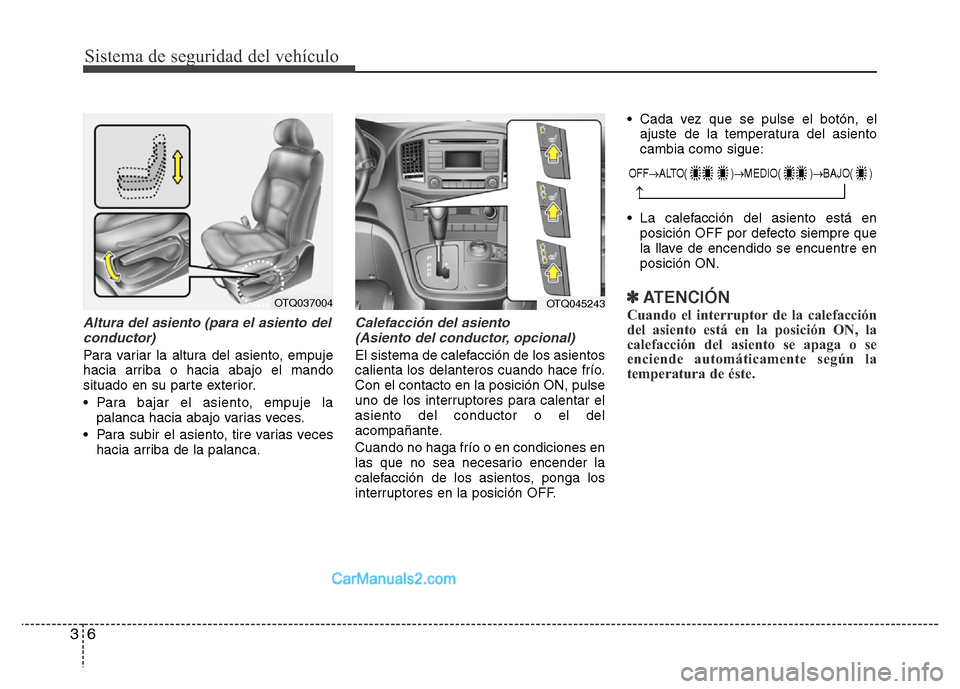

Altura del asiento (para el asiento del
conductor)
Para variar la altura del asiento, empuje
hacia arriba o hacia abajo el mando
situado en su parte exterior.
• Para bajar el asiento, empuje la
palanca hacia abajo varias veces.
• Para subir el asiento, tire varias veces
hacia arriba de la palanca.
Calefacción del asiento
(Asiento del conductor, opcional)
El sistema de calefacción de los asientos
calienta los delanteros cuando hace frío.
Con el contacto en la posición ON, pulse
uno de los interruptores para calentar el
asiento del conductor o el del
acompañante.
Cuando no haga frío o en condiciones en
las que no sea necesario encender la
calefacción de los asientos, ponga los
interruptores en la posición OFF.• Cada vez que se pulse el botón, el
ajuste de la temperatura del asiento
cambia como sigue:
• La calefacción del asiento está en
posición OFF por defecto siempre que
la llave de encendido se encuentre en
posición ON.
✽ATENCIÓN
Cuando el interruptor de la calefacción
del asiento está en la posición ON, la
calefacción del asiento se apaga o se
enciende automáticamente según la
temperatura de éste.OTQ045243OTQ037004
OFF→ALTO( )→MEDIO( )→BAJO( )
→
