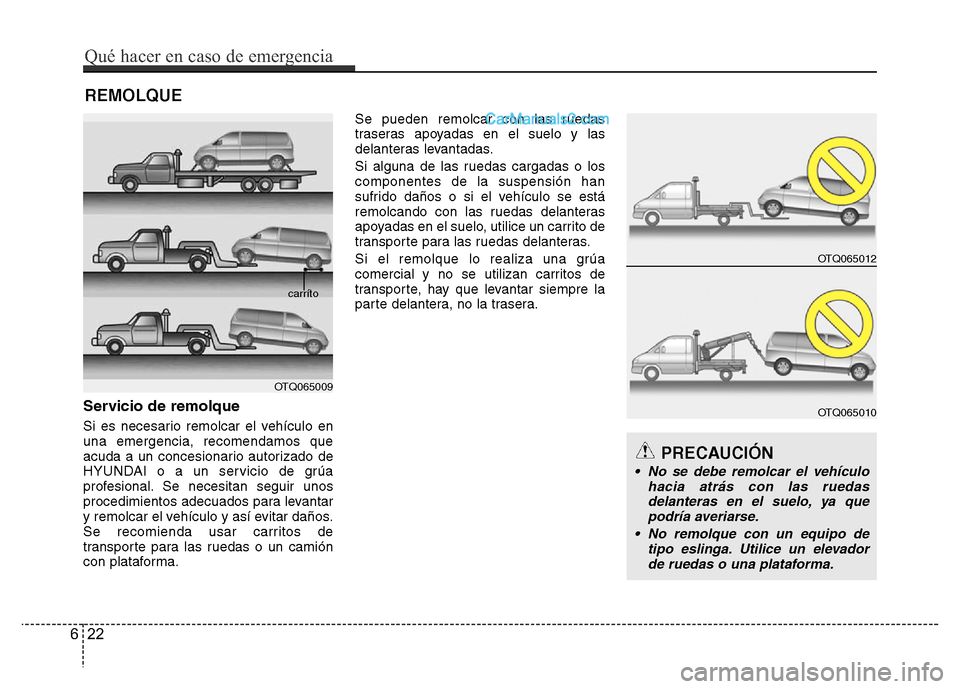

REMOLQUE
Servicio de remolque
Si es necesario remolcar el vehículo en
una emergencia, recomendamos que
acuda a un concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional. Se necesitan seguir unos
procedimientos adecuados para levantar
y remolcar el vehículo y así evitar daños.
Se recomienda usar carritos de
transporte para las ruedas o un camión
con plataforma.Se pueden remolcar con las ruedas
traseras apoyadas en el suelo y las
delanteras levantadas.
Si alguna de las ruedas cargadas o los
componentes de la suspensión han
sufrido daños o si el vehículo se está
remolcando con las ruedas delanteras
apoyadas en el suelo, utilice un carrito de
transporte para las ruedas delanteras.
Si el remolque lo realiza una grúa
comercial y no se utilizan carritos de
transporte, hay que levantar siempre la
parte delantera, no la trasera.
PRECAUCIÓN
• No se debe remolcar el vehículo
hacia atrás con las ruedas
delanteras en el suelo, ya que
podría averiarse.
• No remolque con un equipo de
tipo eslinga. Utilice un elevador
de ruedas o una plataforma.
OTQ065009carríto
OTQ065012
OTQ065010
622
Qué hacer en caso de emergencia

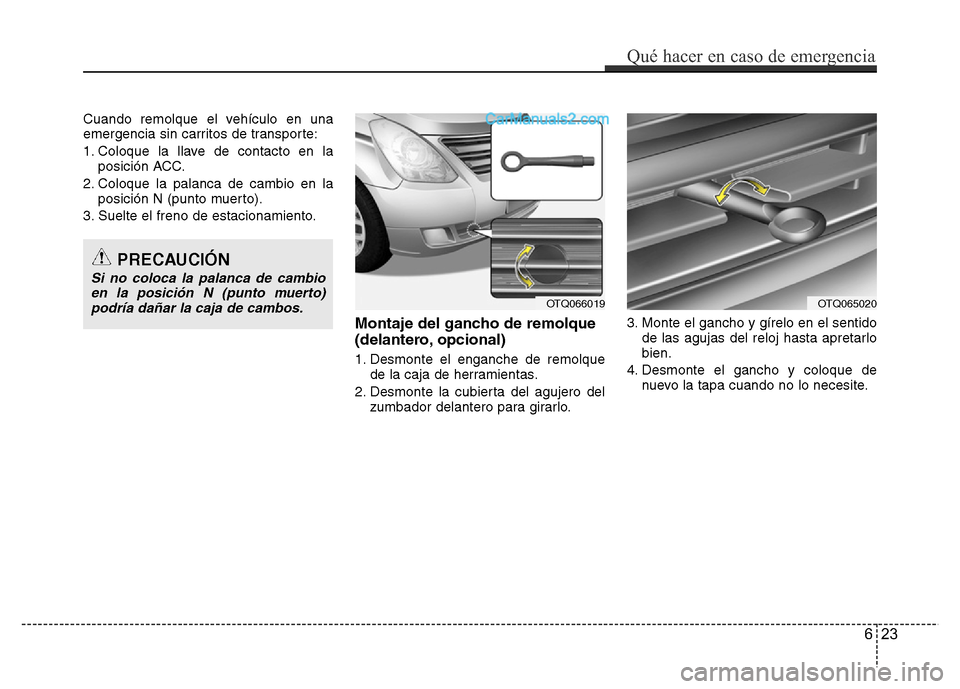

Cuando remolque el vehículo en una
emergencia sin carritos de transporte:
1. Coloque la llave de contacto en la
posición ACC.
2. Coloque la palanca de cambio en la
posición N (punto muerto).
3. Suelte el freno de estacionamiento.
Montaje del gancho de remolque
(delantero, opcional)
1. Desmonte el enganche de remolque
de la caja de herramientas.
2. Desmonte la cubierta del agujero del
zumbador delantero para girarlo.3. Monte el gancho y gírelo en el sentido
de las agujas del reloj hasta apretarlo
bien.
4. Desmonte el gancho y coloque de
nuevo la tapa cuando no lo necesite.
PRECAUCIÓN
Si no coloca la palanca de cambio
en la posición N (punto muerto)
podría dañar la caja de cambos.
OTQ066019OTQ065020
Qué hacer en caso de emergencia
23 6

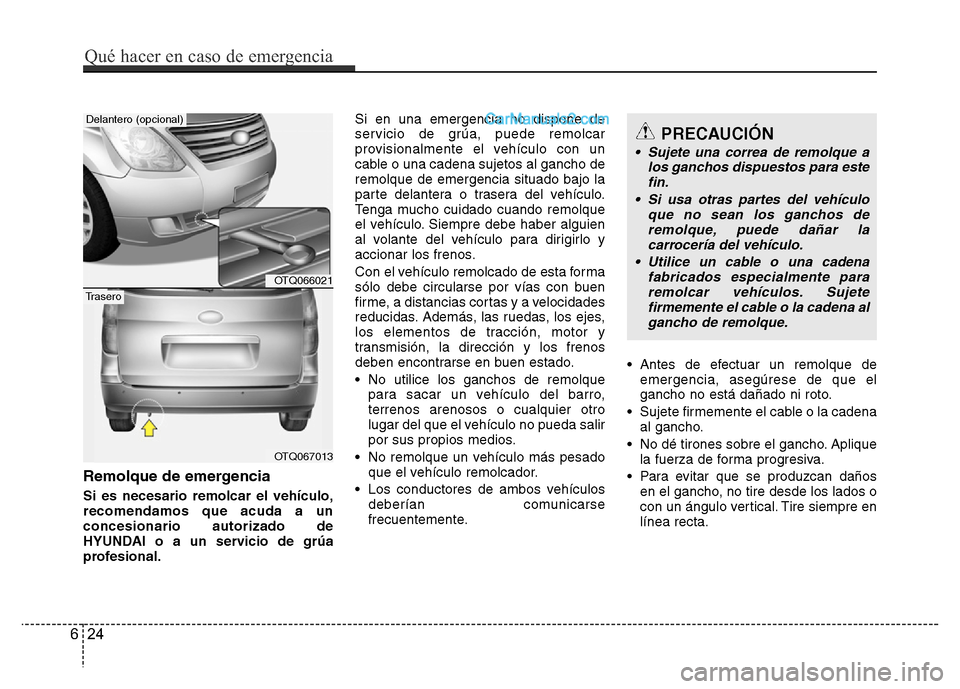

Remolque de emergencia
Si es necesario remolcar el vehículo,
recomendamos que acuda a un
concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.Si en una emergencia no dispone de
servicio de grúa, puede remolcar
provisionalmente el vehículo con un
cable o una cadena sujetos al gancho de
remolque de emergencia situado bajo la
parte delantera o trasera del vehículo.
Tenga mucho cuidado cuando remolque
el vehículo. Siempre debe haber alguien
al volante del vehículo para dirigirlo y
accionar los frenos.
Con el vehículo remolcado de esta forma
sólo debe circularse por vías con buen
firme, a distancias cortas y a velocidades
reducidas. Además, las ruedas, los ejes,
los elementos de tracción, motor y
transmisión, la dirección y los frenos
deben encontrarse en buen estado.
• No utilice los ganchos de remolque
para sacar un vehículo del barro,
terrenos arenosos o cualquier otro
lugar del que el vehículo no pueda salir
por sus propios medios.
• No remolque un vehículo más pesado
que el vehículo remolcador.
• Los conductores de ambos vehículos
deberían comunicarse
frecuentemente.• Antes de efectuar un remolque de
emergencia, asegúrese de que el
gancho no está dañado ni roto.
• Sujete firmemente el cable o la cadena
al gancho.
• No dé tirones sobre el gancho. Aplique
la fuerza de forma progresiva.
• Para evitar que se produzcan daños
en el gancho, no tire desde los lados o
con un ángulo vertical. Tire siempre en
línea recta.
PRECAUCIÓN
• Sujete una correa de remolque a
los ganchos dispuestos para este
fin.
• Si usa otras partes del vehículo
que no sean los ganchos de
remolque, puede dañar la
carrocería del vehículo.
• Utilice un cable o una cadena
fabricados especialmente para
remolcar vehículos. Sujete
firmemente el cable o la cadena al
gancho de remolque.
OTQ066021
OTQ067013
Delantero (opcional)
Trasero
624
Qué hacer en caso de emergencia

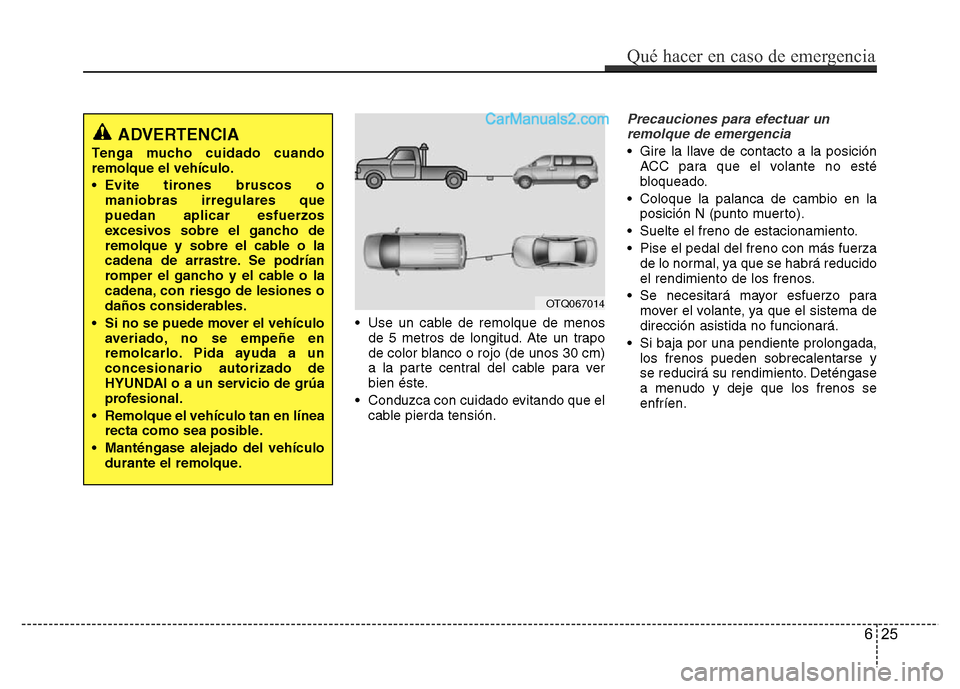

• Use un cable de remolque de menos
de 5 metros de longitud. Ate un trapo
de color blanco o rojo (de unos 30 cm)
a la parte central del cable para ver
bien éste.
• Conduzca con cuidado evitando que el
cable pierda tensión.
Precauciones para efectuar un
remolque de emergencia
• Gire la llave de contacto a la posición
ACC para que el volante no esté
bloqueado.
• Coloque la palanca de cambio en la
posición N (punto muerto).
• Suelte el freno de estacionamiento.
• Pise el pedal del freno con más fuerza
de lo normal, ya que se habrá reducido
el rendimiento de los frenos.
• Se necesitará mayor esfuerzo para
mover el volante, ya que el sistema de
dirección asistida no funcionará.
• Si baja por una pendiente prolongada,
los frenos pueden sobrecalentarse y
se reducirá su rendimiento. Deténgase
a menudo y deje que los frenos se
enfríen.
ADVERTENCIA
Tenga mucho cuidado cuando
remolque el vehículo.
• Evite tirones bruscos o
maniobras irregulares que
puedan aplicar esfuerzos
excesivos sobre el gancho de
remolque y sobre el cable o la
cadena de arrastre. Se podrían
romper el gancho y el cable o la
cadena, con riesgo de lesiones o
daños considerables.
• Si no se puede mover el vehículo
averiado, no se empeñe en
remolcarlo. Pida ayuda a un
concesionario autorizado de
HYUNDAI o a un servicio de grúa
profesional.
• Remolque el vehículo tan en línea
recta como sea posible.
• Manténgase alejado del vehículo
durante el remolque.
OTQ067014
Qué hacer en caso de emergencia
25 6

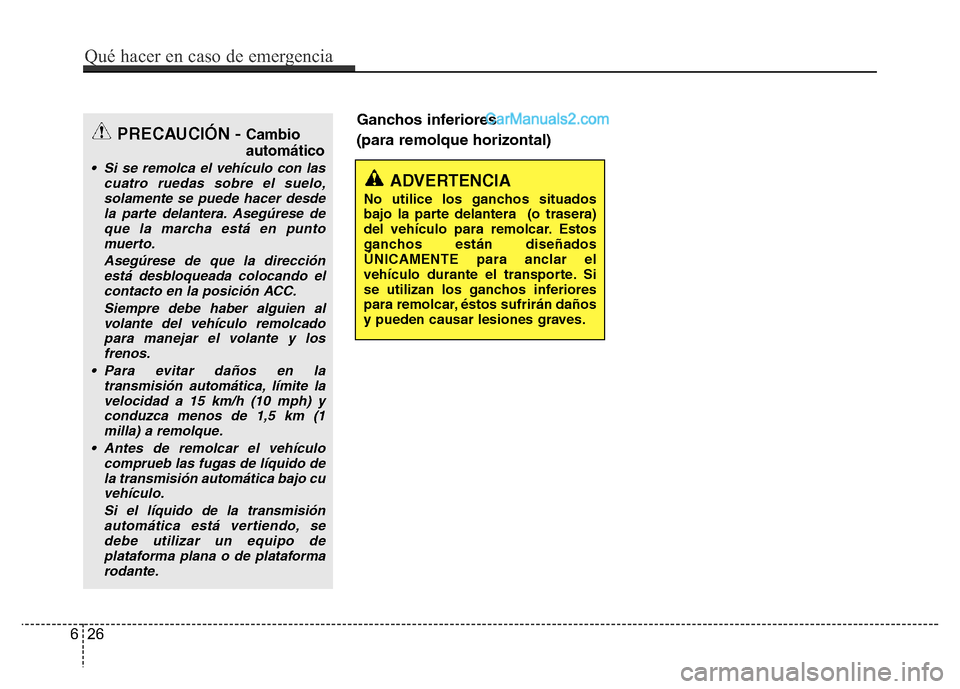

Ganchos inferiores
(para remolque horizontal)
ADVERTENCIA
No utilice los ganchos situados
bajo la parte delantera (o trasera)
del vehículo para remolcar. Estos
ganchos están diseñados
ÚNICAMENTE para anclar el
vehículo durante el transporte. Si
se utilizan los ganchos inferiores
para remolcar, éstos sufrirán daños
y pueden causar lesiones graves.
PRECAUCIÓN - Cambio
automático
• Si se remolca el vehículo con las
cuatro ruedas sobre el suelo,
solamente se puede hacer desde
la parte delantera. Asegúrese de
que la marcha está en punto
muerto.
Asegúrese de que la dirección
está desbloqueada colocando el
contacto en la posición ACC.
Siempre debe haber alguien al
volante del vehículo remolcado
para manejar el volante y los
frenos.
• Para evitar daños en la
transmisión automática, límite la
velocidad a 15 km/h (10 mph) y
conduzca menos de 1,5 km (1
milla) a remolque.
• Antes de remolcar el vehículo
comprueb las fugas de líquido de
la transmisión automática bajo cu
vehículo.
Si el líquido de la transmisión
automática está vertiendo, se
debe utilizar un equipo de
plataforma plana o de plataforma
rodante.
626
Qué hacer en caso de emergencia

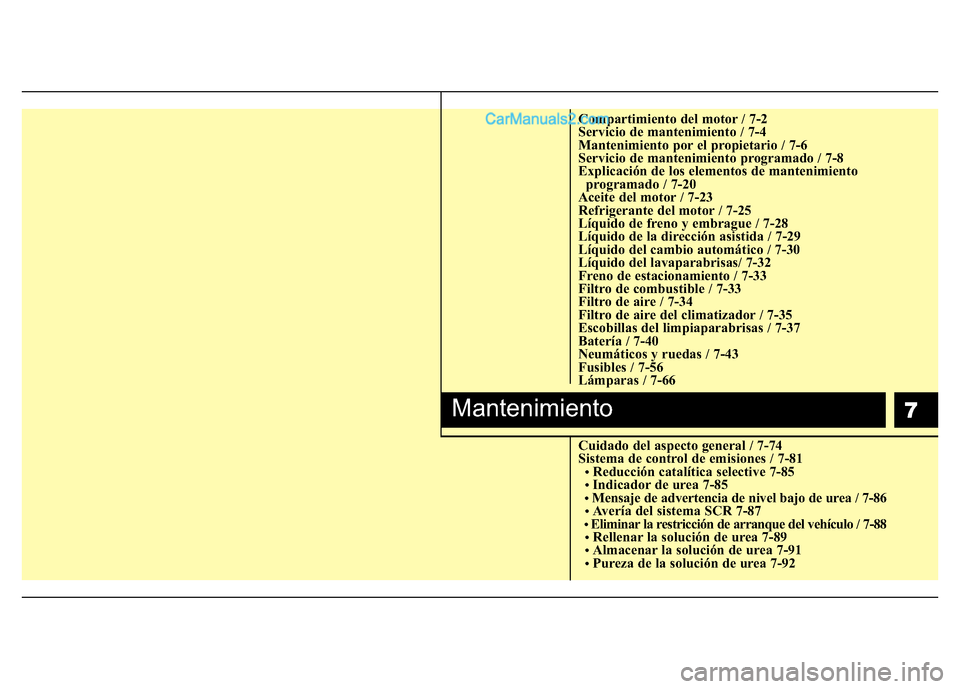

7
Compartimiento del motor / 7-2
Servicio de mantenimiento / 7-4
Mantenimiento por el propietario / 7-6
Servicio de mantenimiento programado / 7-8
Explicación de los elementos de mantenimiento
programado / 7-20
Aceite del motor / 7-23
Refrigerante del motor / 7-25
Líquido de freno y embrague / 7-28
Líquido de la dirección asistida / 7-29
Líquido del cambio automático / 7-30
Líquido del lavaparabrisas/ 7-32
Freno de estacionamiento / 7-33
Filtro de combustible / 7-33
Filtro de aire / 7-34
Filtro de aire del climatizador / 7-35
Escobillas del limpiaparabrisas / 7-37
Batería / 7-40
Neumáticos y ruedas / 7-43
Fusibles / 7-56
Lámparas / 7-66
Cuidado del aspecto general / 7-74
Sistema de control de emisiones / 7-81
• Reducción catalítica selective 7-85• Indicador de urea 7-85• Mensaje de advertencia de nivel bajo de urea / 7-86• Avería del sistema SCR 7-87• Eliminar la restricción de arranque del vehículo / 7-88• Rellenar la solución de urea 7-89• Almacenar la solución de urea 7-91• Pureza de la solución de urea 7-92
Mantenimiento

Mantenimiento
2 7

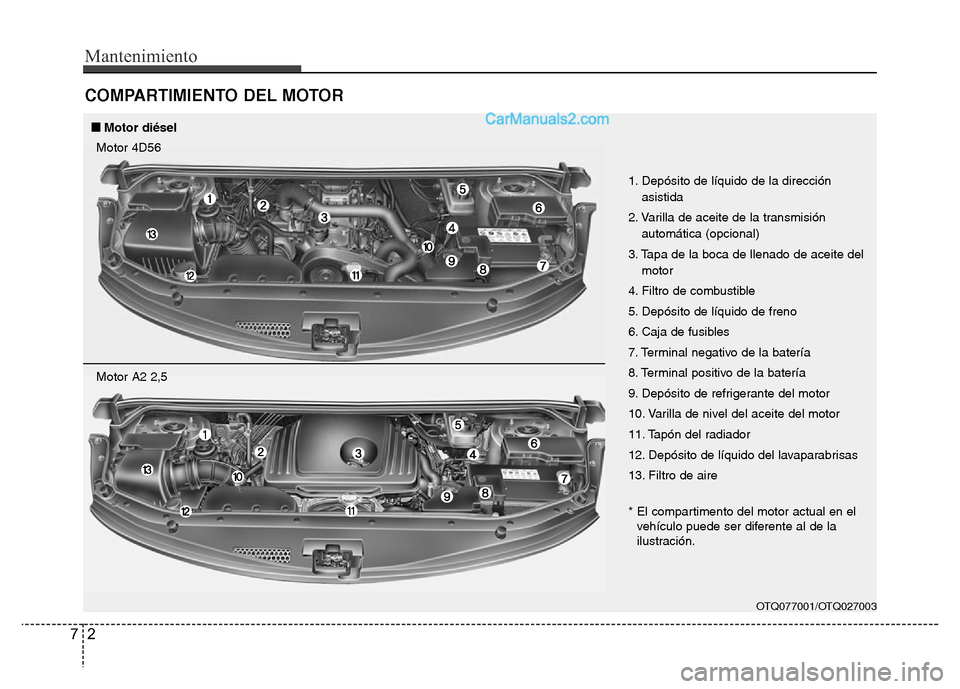

COMPARTIMIENTO DEL MOTOR
OTQ077001/OTQ027003
1. Depósito de líquido de la dirección
asistida
2. Varilla de aceite de la transmisión
automática (opcional)
3. Tapa de la boca de llenado de aceite del
motor
4. Filtro de combustible
5. Depósito de líquido de freno
6. Caja de fusibles
7. Terminal negativo de la batería
8. Terminal positivo de la batería
9. Depósito de refrigerante del motor
10. Varilla de nivel del aceite del motor
11. Tapón del radiador
12. Depósito de líquido del lavaparabrisas
13. Filtro de aire
* El compartimento del motor actual en el
vehículo puede ser diferente al de la
ilustración.
■■Motor diésel
Motor 4D56
Motor A2 2,5

73
Mantenimiento

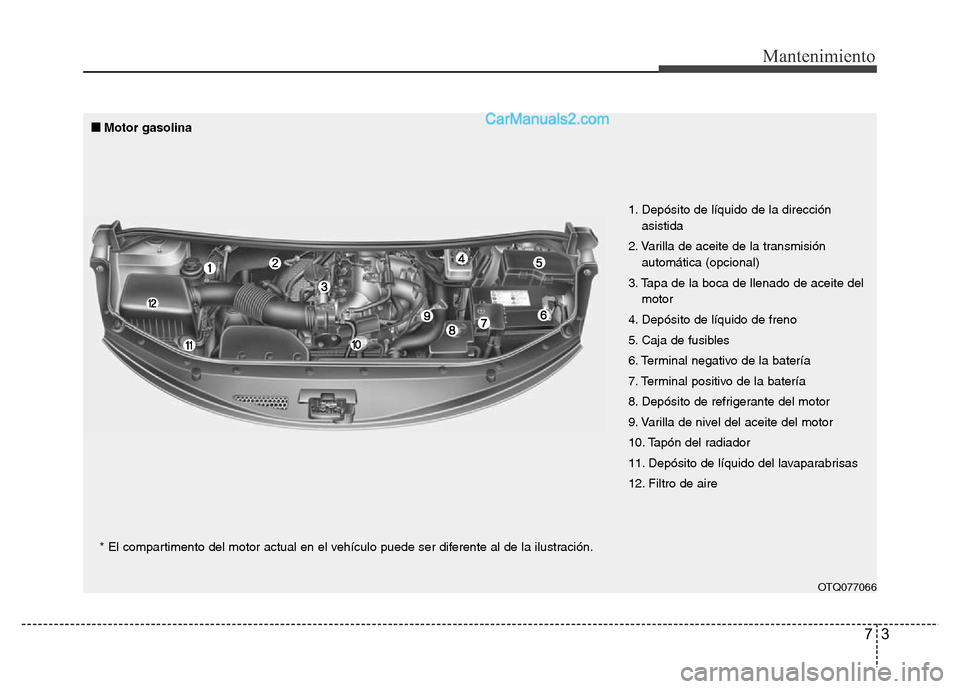

OTQ077066
1. Depósito de líquido de la dirección
asistida
2. Varilla de aceite de la transmisión
automática (opcional)
3. Tapa de la boca de llenado de aceite del
motor
4. Depósito de líquido de freno
5. Caja de fusibles
6. Terminal negativo de la batería
7. Terminal positivo de la batería
8. Depósito de refrigerante del motor
9. Varilla de nivel del aceite del motor
10. Tapón del radiador
11. Depósito de líquido del lavaparabrisas
12. Filtro de aire
■Motor gasolina
* El compartimento del motor actual en el vehículo puede ser diferente al de la ilustración.
