2016 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

Mantenimiento
60 7

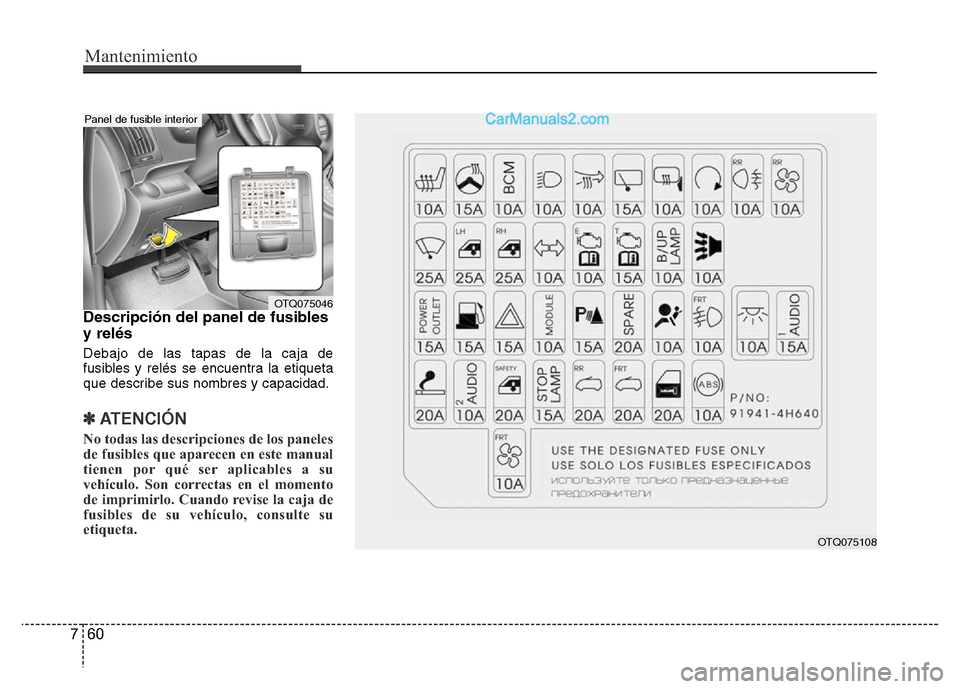

Descripción del panel de fusibles
y relés
Debajo de las tapas de la caja de
fusibles y relés se encuentra la etiqueta
que describe sus nombres y capacidad.
✽ ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.
OTQ075046
Panel de fusible interior
OTQ075108

761
Mantenimiento

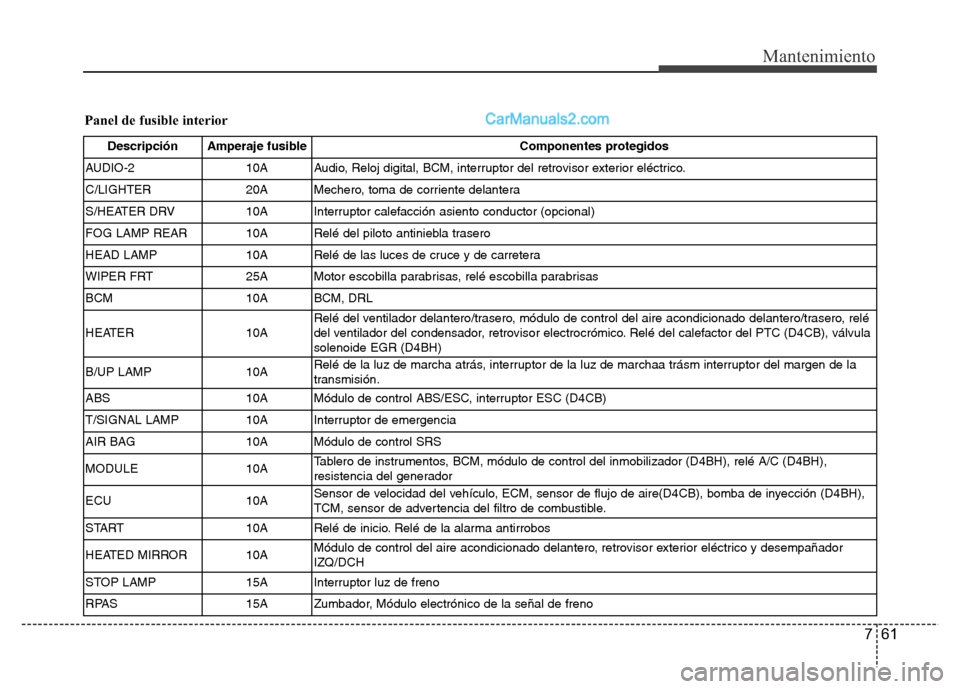

Panel de fusible interior
Descripción Amperaje fusible Componentes protegidos
AUDIO-2 10A Audio, Reloj digital, BCM, interruptor del retrovisor exterior eléctrico.
C/LIGHTER 20A Mechero, toma de corriente delantera
S/HEATER DRV 10A Interruptor calefacción asiento conductor (opcional)
FOG LAMP REAR 10A Relé del piloto antiniebla trasero
HEAD LAMP 10A Relé de las luces de cruce y de carretera
WIPER FRT 25A Motor escobilla parabrisas, relé escobilla parabrisas
BCM 10A BCM, DRL
HEATER 10ARelé del ventilador delantero/trasero, módulo de control del aire acondicionado delantero/trasero, relé
del ventilador del condensador, retrovisor electrocrómico. Relé del calefactor del PTC (D4CB), válvula
solenoide EGR (D4BH)
B/UP LAMP 10ARelé de la luz de marcha atrás, interruptor de la luz de marchaa trásm interruptor del margen de la
transmisión.
ABS 10A Módulo de control ABS/ESC, interruptor ESC (D4CB)
T/SIGNAL LAMP 10A Interruptor de emergencia
AIR BAG 10A Módulo de control SRS
MODULE 10ATablero de instrumentos, BCM, módulo de control del inmobilizador (D4BH), relé A/C (D4BH),
resistencia del generador
ECU 10ASensor de velocidad del vehículo, ECM, sensor de flujo de aire(D4CB), bomba de inyección (D4BH),
TCM, sensor de advertencia del filtro de combustible.
START 10A Relé de inicio. Relé de la alarma antirrobos
HEATED MIRROR 10AMódulo de control del aire acondicionado delantero, retrovisor exterior eléctrico y desempañador
IZQ/DCH
STOP LAMP 15A Interruptor luz de freno
RPAS 15A Zumbador, Módulo electrónico de la señal de freno

Mantenimiento
62 7

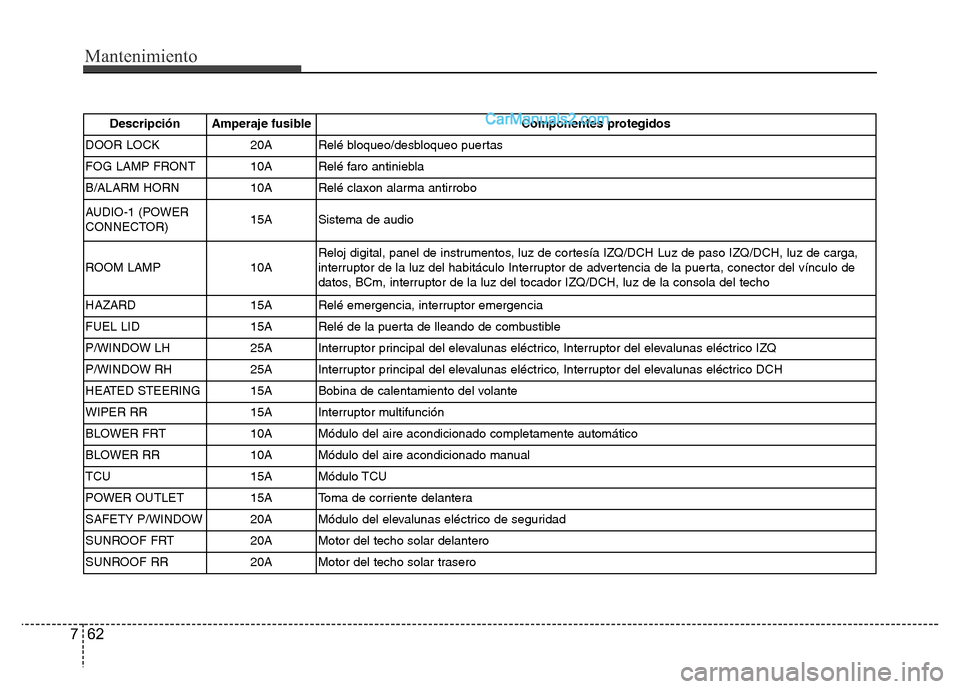

Descripción Amperaje fusible Componentes protegidos
DOOR LOCK 20A Relé bloqueo/desbloqueo puertas
FOG LAMP FRONT 10A Relé faro antiniebla
B/ALARM HORN 10A Relé claxon alarma antirrobo
AUDIO-1 (POWER
CONNECTOR)15A Sistema de audio
ROOM LAMP 10AReloj digital, panel de instrumentos, luz de cortesía IZQ/DCH Luz de paso IZQ/DCH, luz de carga,
interruptor de la luz del habitáculo Interruptor de advertencia de la puerta, conector del vínculo de
datos, BCm, interruptor de la luz del tocador IZQ/DCH, luz de la consola del techo
HAZARD 15A Relé emergencia, interruptor emergencia
FUEL LID 15A Relé de la puerta de lleando de combustible
P/WINDOW LH 25A Interruptor principal del elevalunas eléctrico, Interruptor del elevalunas eléctrico IZQ
P/WINDOW RH 25A Interruptor principal del elevalunas eléctrico, Interruptor del elevalunas eléctrico DCH
HEATED STEERING 15A Bobina de calentamiento del volante
WIPER RR 15A Interruptor multifunción
BLOWER FRT 10A Módulo del aire acondicionado completamente automático
BLOWER RR 10A Módulo del aire acondicionado manual
TCU 15A Módulo TCU
POWER OUTLET 15A Toma de corriente delantera
SAFETY P/WINDOW 20A Módulo del elevalunas eléctrico de seguridad
SUNROOF FRT 20A Motor del techo solar delantero
SUNROOF RR 20A Motor del techo solar trasero

763
Mantenimiento

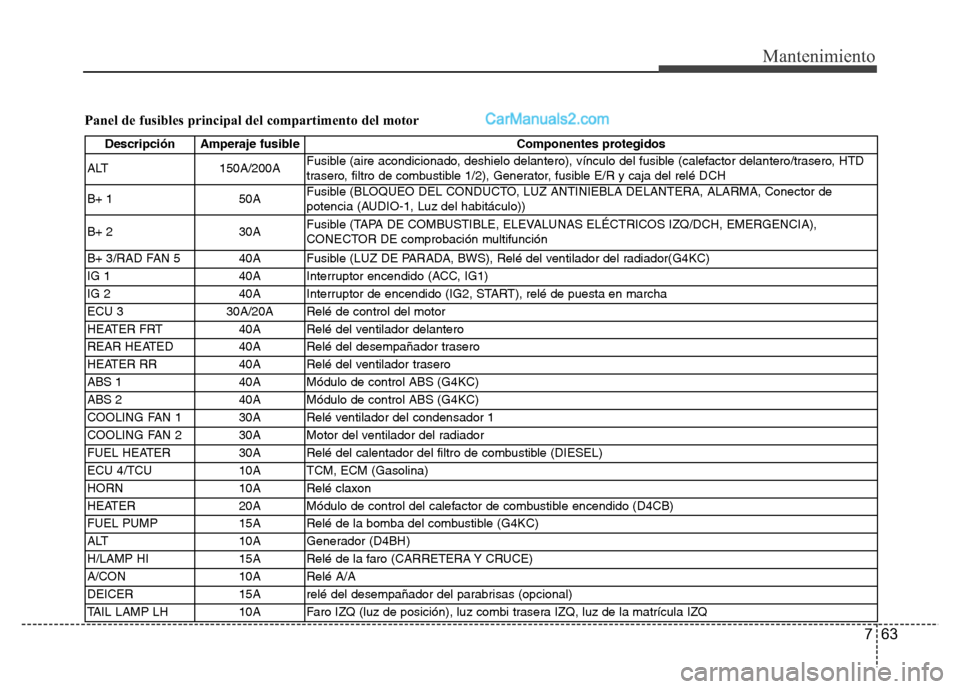

Panel de fusibles principal del compartimento del motor
Descripción Amperaje fusible Componentes protegidos
ALT 150A/200AFusible (aire acondicionado, deshielo delantero), vínculo del fusible (calefactor delantero/trasero, HTD
trasero, filtro de combustible 1/2), Generator, fusible E/R y caja del relé DCH
B+ 1 50AFusible (BLOQUEO DEL CONDUCTO, LUZ ANTINIEBLA DELANTERA, ALARMA, Conector de
potencia (AUDIO-1, Luz del habitáculo))
B+ 2 30AFusible (TAPA DE COMBUSTIBLE, ELEVALUNAS ELÉCTRICOS IZQ/DCH, EMERGENCIA),
CONECTOR DE comprobación multifunción
B+ 3/RAD FAN 5 40A Fusible (LUZ DE PARADA, BWS), Relé del ventilador del radiador(G4KC)
IG 1 40A Interruptor encendido (ACC, IG1)
IG 2 40A Interruptor de encendido (IG2, START), relé de puesta en marcha
ECU 3 30A/20A Relé de control del motor
HEATER FRT 40A Relé del ventilador delantero
REAR HEATED 40A Relé del desempañador trasero
HEATER RR 40A Relé del ventilador trasero
ABS 1 40A Módulo de control ABS (G4KC)
ABS 2 40A Módulo de control ABS (G4KC)
COOLING FAN 1 30A Relé ventilador del condensador 1
COOLING FAN 2 30A Motor del ventilador del radiador
FUEL HEATER 30A Relé del calentador del filtro de combustible (DIESEL)
ECU 4/TCU 10A TCM, ECM (Gasolina)
HORN 10A Relé claxon
HEATER 20A Módulo de control del calefactor de combustible encendido (D4CB)
FUEL PUMP 15A Relé de la bomba del combustible (G4KC)
ALT 10A Generador (D4BH)
H/LAMP HI 15A Relé de la faro (CARRETERA Y CRUCE)
A/CON 10A Relé A/A
DEICER 15A relé del desempañador del parabrisas (opcional)
TAIL LAMP LH 10A Faro IZQ (luz de posición), luz combi trasera IZQ, luz de la matrícula IZQ

Mantenimiento
64 7

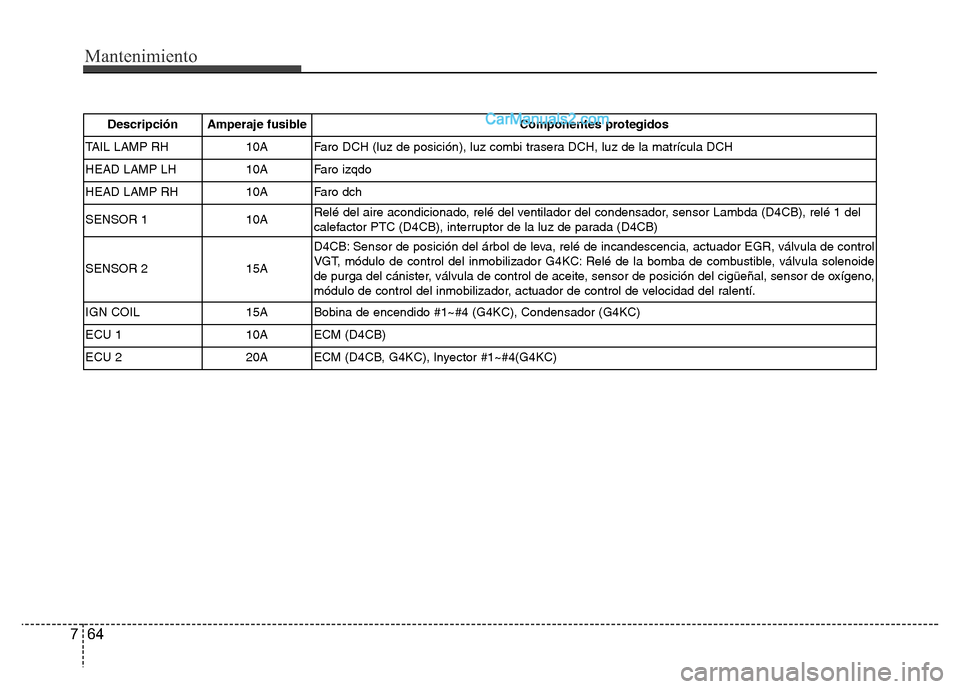

Descripción Amperaje fusible Componentes protegidos
TAIL LAMP RH 10A Faro DCH (luz de posición), luz combi trasera DCH, luz de la matrícula DCH
HEAD LAMP LH 10A Faro izqdo
HEAD LAMP RH 10A Faro dch
SENSOR 1 10ARelé del aire acondicionado, relé del ventilador del condensador, sensor Lambda (D4CB), relé 1 del
calefactor PTC (D4CB), interruptor de la luz de parada (D4CB)
SENSOR 2 15AD4CB: Sensor de posición del árbol de leva, relé de incandescencia, actuador EGR, válvula de control
VGT, módulo de control del inmobilizador G4KC: Relé de la bomba de combustible, válvula solenoide
de purga del cánister, válvula de control de aceite, sensor de posición del cigüeñal, sensor de oxígeno,
módulo de control del inmobilizador, actuador de control de velocidad del ralentí.
IGN COIL 15A Bobina de encendido #1~#4 (G4KC), Condensador (G4KC)
ECU 1 10A ECM (D4CB)
ECU 2 20A ECM (D4CB, G4KC), Inyector #1~#4(G4KC)

765
Mantenimiento

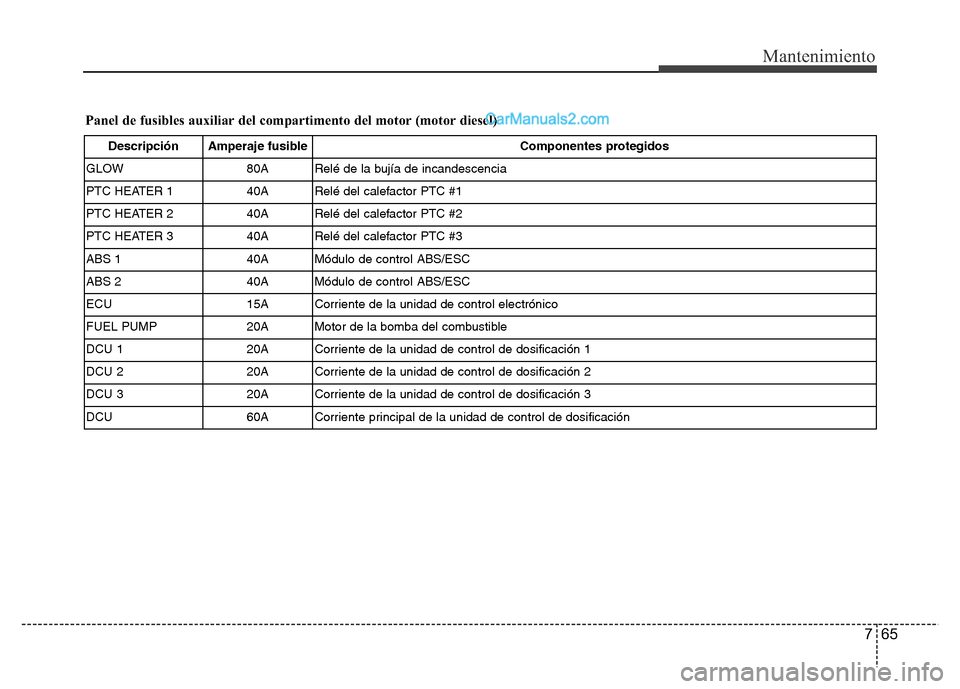

Panel de fusibles auxiliar del compartimento del motor (motor diesel)
Descripción Amperaje fusible Componentes protegidos
GLOW 80A Relé de la bujía de incandescencia
PTC HEATER 1 40A Relé del calefactor PTC #1
PTC HEATER 2 40A Relé del calefactor PTC #2
PTC HEATER 3 40A Relé del calefactor PTC #3
ABS 1 40A Módulo de control ABS/ESC
ABS 2 40A Módulo de control ABS/ESC
ECU 15A Corriente de la unidad de control electrónico
FUEL PUMP 20A Motor de la bomba del combustible
DCU 1 20A Corriente de la unidad de control de dosificación 1
DCU 2 20A Corriente de la unidad de control de dosificación 2
DCU 3 20A Corriente de la unidad de control de dosificación 3
DCU 60A Corriente principal de la unidad de control de dosificación

Mantenimiento
66 7

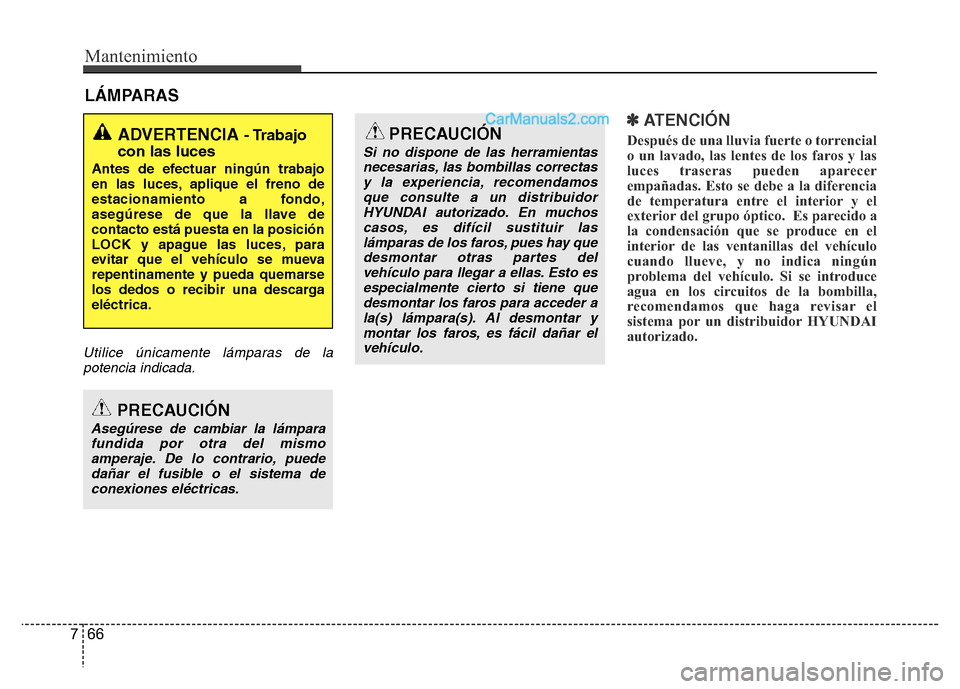

LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽ ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículo
cuando llueve, y no indica ningún
problema del vehículo. Si se introduce
agua en los circuitos de la bombilla,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave de
contacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara
fundida por otra del mismo
amperaje. De lo contrario, puede
dañar el fusible o el sistema de
conexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientas
necesarias, las bombillas correctas
y la experiencia, recomendamos
que consulte a un distribuidor
HYUNDAI autorizado. En muchos
casos, es difícil sustituir las
lámparas de los faros, pues hay que
desmontar otras partes del
vehículo para llegar a ellas. Esto es
especialmente cierto si tiene que
desmontar los faros para acceder a
la(s) lámpara(s). Al desmontar y
montar los faros, es fácil dañar el
vehículo.

767
Mantenimiento

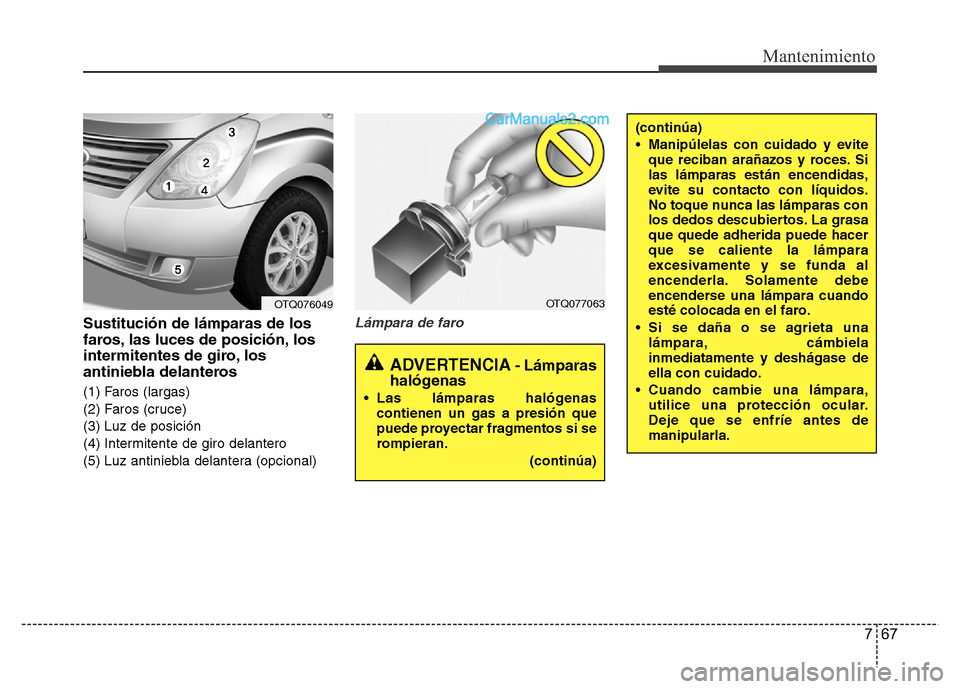

Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas)
(2) Faros (cruce)
(3) Luz de posición
(4) Intermitente de giro delantero
(5) Luz antiniebla delantera (opcional)
Lámpara de faro
(continúa)
• Manipúlelas con cuidado y evite
que reciban arañazos y roces. Si
las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasa
que quede adherida puede hacer
que se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.
• Si se daña o se agrieta una
lámpara, cámbiela
inmediatamente y deshágase de
ella con cuidado.
• Cuando cambie una lámpara,
utilice una protección ocular.
Deje que se enfríe antes de
manipularla.
ADVERTENCIA- Lámparas
halógenas
• Las lámparas halógenas
contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OTQ077063OTQ076049
