2016 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

485
Características del vehículo

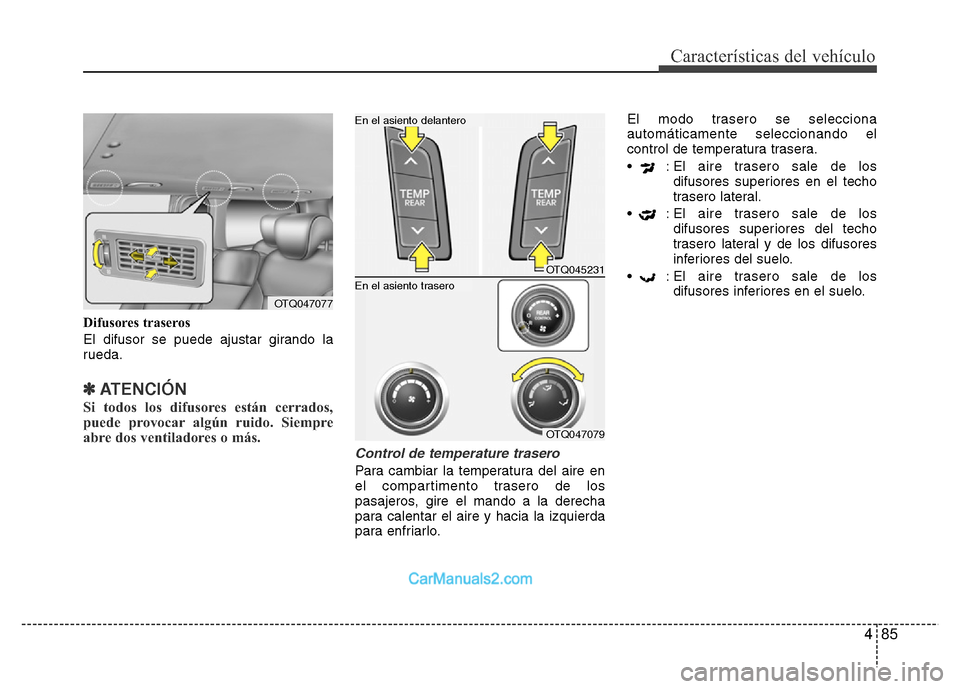

Difusores traseros
El difusor se puede ajustar girando la
rueda.
✽ATENCIÓN
Si todos los difusores están cerrados,
puede provocar algún ruido. Siempre
abre dos ventiladores o más.
Control de temperature trasero
Para cambiar la temperatura del aire en
el compartimento trasero de los
pasajeros, gire el mando a la derecha
para calentar el aire y hacia la izquierda
para enfriarlo.El modo trasero se selecciona
automáticamente seleccionando el
control de temperatura trasera.
• : El aire trasero sale de los
difusores superiores en el techo
trasero lateral.
• : El aire trasero sale de los
difusores superiores del techo
trasero lateral y de los difusores
inferiores del suelo.
• : El aire trasero sale de los
difusores inferiores en el suelo.
OTQ047077
OTQ045231
En el asiento delantero
OTQ047079
En el asiento trasero

Características del vehículo
86 4

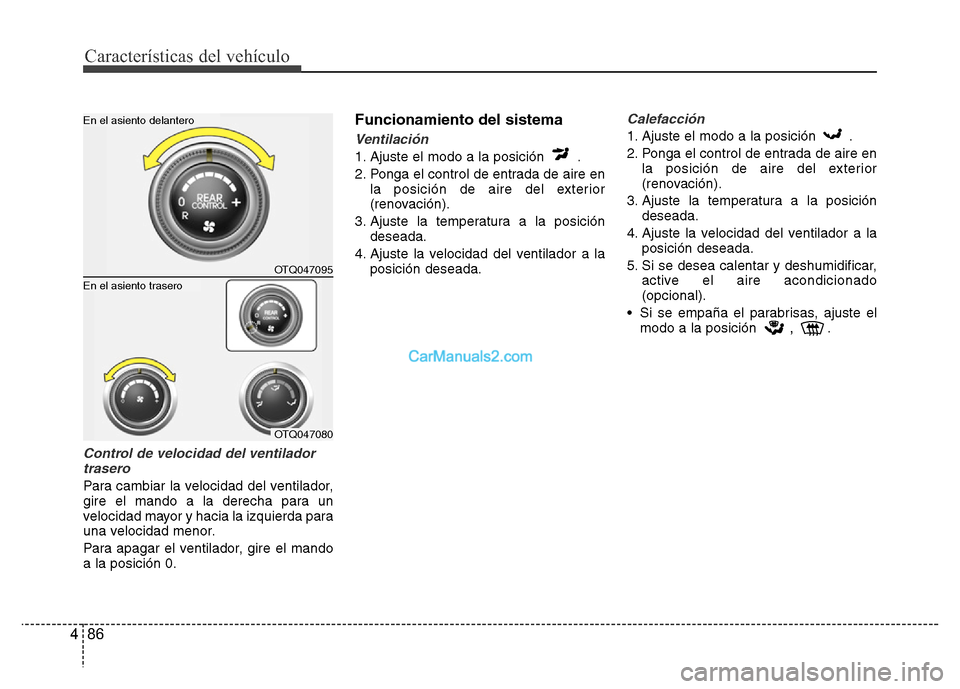

Control de velocidad del ventilador
trasero
Para cambiar la velocidad del ventilador,
gire el mando a la derecha para un
velocidad mayor y hacia la izquierda para
una velocidad menor.
Para apagar el ventilador, gire el mando
a la posición 0.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
5. Si se desea calentar y deshumidificar,
active el aire acondicionado
(opcional).
• Si se empaña el parabrisas, ajuste el
modo a la posición
, .
OTQ047095
En el asiento delantero
OTQ047080
En el asiento trasero

487
Características del vehículo
Recomendaciones de uso
• Para evitar que el polvo o los humos
desagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entrada
de aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará a
mantener al conductor cómodo y
alerta.
• El aire para el sistema de
calefacción/refrigeración se toma por
las rejillas situadas justo por delante
del parabrisas. Tenga cuidado para
que las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
• Para evitar que se empañe el
parabrisas, sitúe el control de entrada
de aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,
encienda el sistema de aire
acondicionado y ajuste el control de
temperatura a la temperatura
deseada.Acondicionador de aire (opcional)
Todos los sistemas de aire
acondicionado de HYUNDAI están
cargados con refrigerante
R134a.
1. Arranque el motor Pulse el botón del
aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición
de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la
temperatura de forma que obtenga la
máxima comodidad.
• Cuando desee la máxima
refrigeración, fije el control de
temperatura en la posición más a la
izquierda y a continuación lleve la
velocidad del ventilador a su valor más
alto.
✽ATENCIÓN
• Si lleva el aire acondicionado
encendido y la temperatura exterior
es alta, vigile con frecuencia el
indicador de temperatura del motor
cuando conduzca cuesta arriba o con
tráfico intenso. El funcionamiento del
aire acondicionado puede provocar
sobrecalentamiento del motor.
Continúe usando el ventilador, pero
desconecte el aire acondicionado si el
indicador de temperatura del motor
indica sobrecalentamiento.
• Cuando se abren las ventanillas en
tiempo húmedo, el aire acondicionado
puede producir gotitas de agua en el
interior del vehículo. Como una
cantidad excesiva de gotitas de agua
puede dañar los equipos eléctricos,
solamente debe hacerse funcionar el
aire acondicionado con las ventanillas
cerradas.

Características del vehículo
88 4
Recomendaciones para el uso del aire
acondicionado
• Si ha estacionado el vehículo a pleno
sol en tiempo caluroso, abra las
ventanillas durante un rato para dejar
que salga el aire caliente.
• Para reducir la condensación de
humedad en la cara interior de las
ventanillas en los días húmedos o
lluviosos, disminuya el contenido de
humedad del vehículo empleando el
aire acondicionado.
• Durante el funcionamiento del aire
acondicionado, percibirá
ocasionalmente un ligero cambio en el
régimen del motor al ralentí cuando
entra en acción el compresor del aire
acondicionado. Es una característica
normal del funcionamiento del
sistema.
• Utilice una vez al mes el aire
acondicionado, aunque sea sólo
durante unos minutos, para
asegurarse de que funciona bien.• Cuando utilice el aire acondicionado,
quizá observe un goteo de agua limpia
en el suelo (o incluso un charco) por
debajo del lado del acompañante. Es
una característica normal del
funcionamiento del sistema.
• El enfriamiento máximo se consigue
utilizando el acondicionador de aire en
el modo de recirculación; sin embargo,
el funcionamiento continuo en este
modo llega a contaminar el aire del
interior del habitáculo.
• Durante la operación de refrigeración,
ocasionalmente puede notar que sale
un aire neblinoso debido al
enfriamiento rápido y a la toma de are
húmedo. Esta es una característica
normal de operación del sistema.Calentador de gasoil (opcional)
Este calentador de gasoil suministra
calor adicional al compartimento interior
y tiene un bajo consumo, para reforzar el
calor proporcionado por el motor.
Para que funcione automáticamente el
calentador de gasoil deben darse las 3
condiciones a la vez.
• Motor en marcha.
• Temperatura ambiente menor de 5°C.
• Temperatura del refrigerante del motor
es menor de 68°C.
Cuando el contacto está off y el
calentador de gasoil no funciona debido
a que la temperatura del refrigerante del
motor es alta, tiene lugar
automáticamente un proceso de
autolimpieza.
Durante el proceso de limpieza, el
combustible existente en el calentador
de gasoil será quemado completamente
y todo resto de humo expulsado. Se trata
de un proceso necesario en aras de
asegurar la buena operación del
calentador en la próxima ocasión y la
durabilidad del mismo. Este proceso
dura unos 1~3 minutos.

489
Características del vehículo
✽ATENCIÓN
• Los siguientes síntomas podrán ser
observados siendo todo normal:
- Humo blanco que puede expeler el
escape del calentador de gasoil
durante su funcionamiento. Sin
embargo, cuando descargue humo
negro en exceso, el calentador de
gasoil deberá ser revisado.
- Un ruido “buk-buk” procedente del
calentador se debe a la formación de
la llama en la combustión.
- Cuando el calentador de gasoil
funciona a máxima carga, se podrá
escuchar un ruido como un
zumbido.
- Al parar el motor durante el
funcionamiento del calentador,
también se podrá escuchar un ruido
que se debe a su proceso de limpieza.
• Al repostar, detenga el
funcionamiento del calentador de
gasoil parando el motor.
Filtro de aire del climatizador
(opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si esto ocurre, recomendamos
cambiar el filtro del aire del control del
climatizador por un distribuidor
HYUNDAI autorizado.
✽ATENCIÓN
• Cambie el filtro según el esquema de
mantenimiento.
Si conduce el coche en condiciones
difíciles, como caminos de tierra o
firme irregular, necesitará revisar el
filtro con más frecuencia y cambiarlo
antes.
• Si el índice de flujo de aire desciende
repentinamente, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
1LDA5047
Aire exterior
Recirculación
del aire
Filtro de aire
del climatizadorVentilador
Núcleo del
evaporadorNúcleo del
calentador

Características del vehículo
90 4
Comprobación de la cantidad de
refrigerante del acondicionador
de aire y del lubricante del
compresor
Cuando la cantidad de refrigerante es
baja, las prestaciones del sistema de
aire acondicionado disminuyen. Un
llenado excesivo tiene también un efecto
perjudicial sobre el sistema de aire
acondicionado.
En ese caso, si nota un funcionamiento
extraño, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
✽ATENCIÓN
Cuando disminuye el rendimiento del
sistema de aire acondicionado, es
importante usar el tipo y la cantidad
adecuados de aceite y de refrigerante.
En caso contrario, se puede averiar el
compresor y que no funcione bien el
sistema.
ADVERTENCIA
Una reparación o mantenimiento
indebido podría causar lesiones a
la persona que realiza el
mantenimiento.
Para más información,
recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.

491
Características del vehículo
SISTEMA DE CONTROL DEL CLIMATIZADOR AUTOMÁTICO (OPCIONAL)
OTQ045254/OTQ045255/OTQ047067
1. Botón de control de temperatura
delantera (mando)
2. Botón de control de temperatura trasera
(mando)
3. Mando de control de la velocidad del
ventilador delantero
4. Botón de control de toma de aire/
Botón de selección del control del
climatizador trasero
5. Botón de deshielo del parabrisas
6. Botón del desempañador de la luna
trasera
7. Botón (de control automático) AUTO
8. Botón del ventilador delantero OFF
9. Botón de selección de modo
10. Botón de aire acondicionado
11. Botón de control de la entrada de aire
12. Visualización del A/A
13. Mando de control de velocidad del
ventilador trasero*
14. Mando de selección de modo y control
de temperatura trasera*
* : opcional
■Tipo B
PRECAUCIÓN
Accionar el ventilador con el
interruptor de encendido en la
posición ON podría provocar la
descarga de la batería. Accione el
ventilador con el motor en marcha.
Control del climatizador delantero
■Tipo A
❈La forma actual puede no coincidir con la ilustración.
Control del climatizador trasero (opcional)

Características del vehículo
92 4

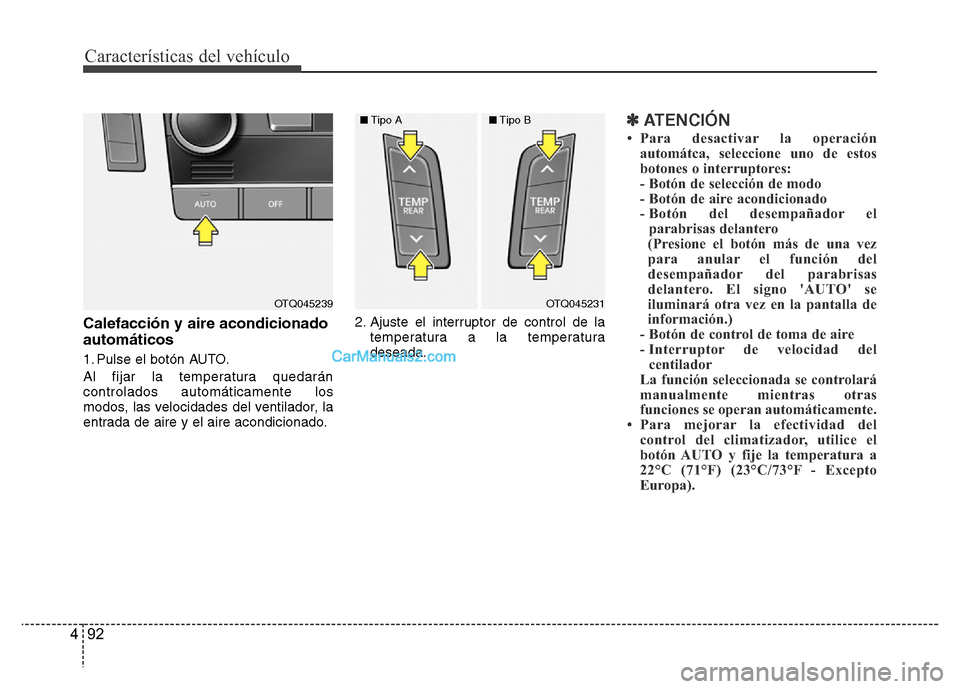

Calefacción y aire acondicionado
automáticos
1. Pulse el botón AUTO.
Al fijar la temperatura quedarán
controlados automáticamente los
modos, las velocidades del ventilador, la
entrada de aire y el aire acondicionado.2. Ajuste el interruptor de control de la
temperatura a la temperatura
deseada.
✽ATENCIÓN
• Para desactivar la operación
automátca, seleccione uno de estos
botones o interruptores:
- Botón de selección de modo
- Botón de aire acondicionado
- Botón del desempañador el
parabrisas delantero
(Presione el botón más de una vez
para anular el función del
desempañador del parabrisas
delantero. El signo 'AUTO' se
iluminará otra vez en la pantalla de
información.)
- Botón de control de toma de aire
- Interruptor de velocidad del
centilador
La función seleccionada se controlará
manualmente mientras otras
funciones se operan automáticamente.
• Para mejorar la efectividad del
control del climatizador, utilice el
botón AUTO y fije la temperatura a
22°C (71°F) (23°C/73°F - Excepto
Europa).
OTQ045239OTQ045231 ■Tipo A■Tipo B
