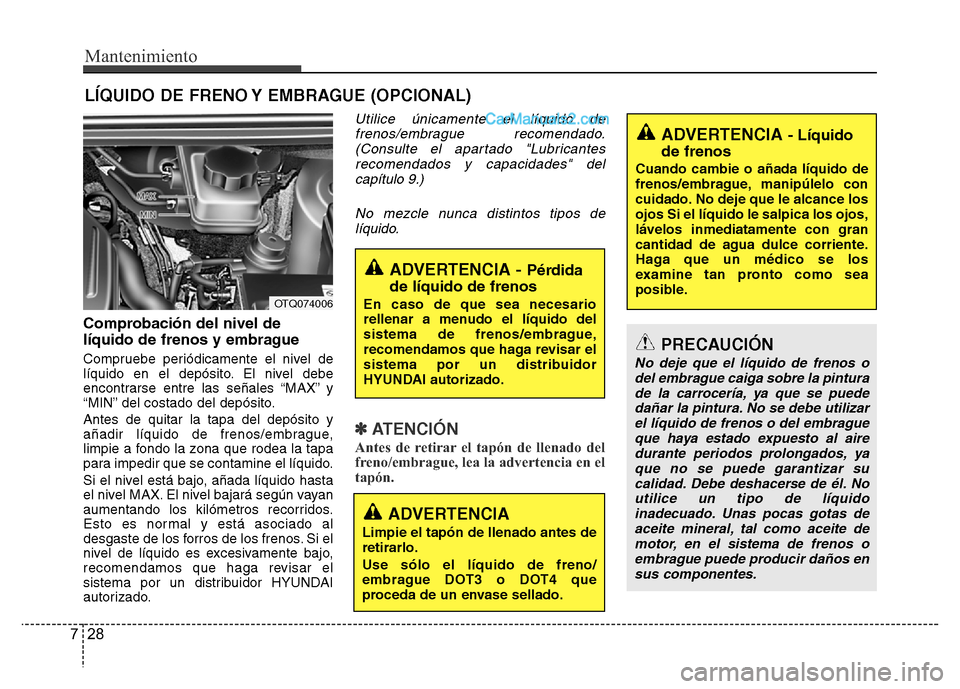

Page 369 of 444

Mantenimiento
28 7
LÍQUIDO DE FRENO Y EMBRAGUE (OPCIONAL)
Comprobación del nivel de
líquido de frenos y embrague
Compruebe periódicamente el nivel de
líquido en el depósito. El nivel debe
encontrarse entre las señales “MAX” y
“MIN” del costado del depósito.
Antes de quitar la tapa del depósito y
añadir líquido de frenos/embrague,
limpie a fondo la zona que rodea la tapa
para impedir que se contamine el líquido.
Si el nivel está bajo, añada líquido hasta
el nivel MAX. El nivel bajará según vayan
aumentando los kilómetros recorridos.
Esto es normal y está asociado al
desgaste de los forros de los frenos. Si el
nivel de líquido es excesivamente bajo,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
Utilice únicamente el líquido de
frenos/embrague recomendado.
(Consulte el apartado "Lubricantes
recomendados y capacidades" del
capítulo 9.)
No mezcle nunca distintos tipos de
líquido.
✽ATENCIÓN
Antes de retirar el tapón de llenado del
freno/embrague, lea la advertencia en el
tapón.
ADVERTENCIA - Pérdida
de líquido de frenos
En caso de que sea necesario
rellenar a menudo el líquido del
sistema de frenos/embrague,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.OTQ074006
ADVERTENCIA - Líquido
de frenos
Cuando cambie o añada líquido de
frenos/embrague, manipúlelo con
cuidado. No deje que le alcance los
ojos Si el líquido le salpica los ojos,
lávelos inmediatamente con gran
cantidad de agua dulce corriente.
Haga que un médico se los
examine tan pronto como sea
posible.
PRECAUCIÓN
No deje que el líquido de frenos o
del embrague caiga sobre la pintura
de la carrocería, ya que se puede
dañar la pintura. No se debe utilizar
el líquido de frenos o del embrague
que haya estado expuesto al aire
durante periodos prolongados, ya
que no se puede garantizar su
calidad. Debe deshacerse de él. No
utilice un tipo de líquido
inadecuado. Unas pocas gotas de
aceite mineral, tal como aceite de
motor, en el sistema de frenos o
embrague puede producir daños en
sus componentes.
ADVERTENCIA
Limpie el tapón de llenado antes de
retirarlo.
Use sólo el líquido de freno/
embrague DOT3 o DOT4 que
proceda de un envase sellado.

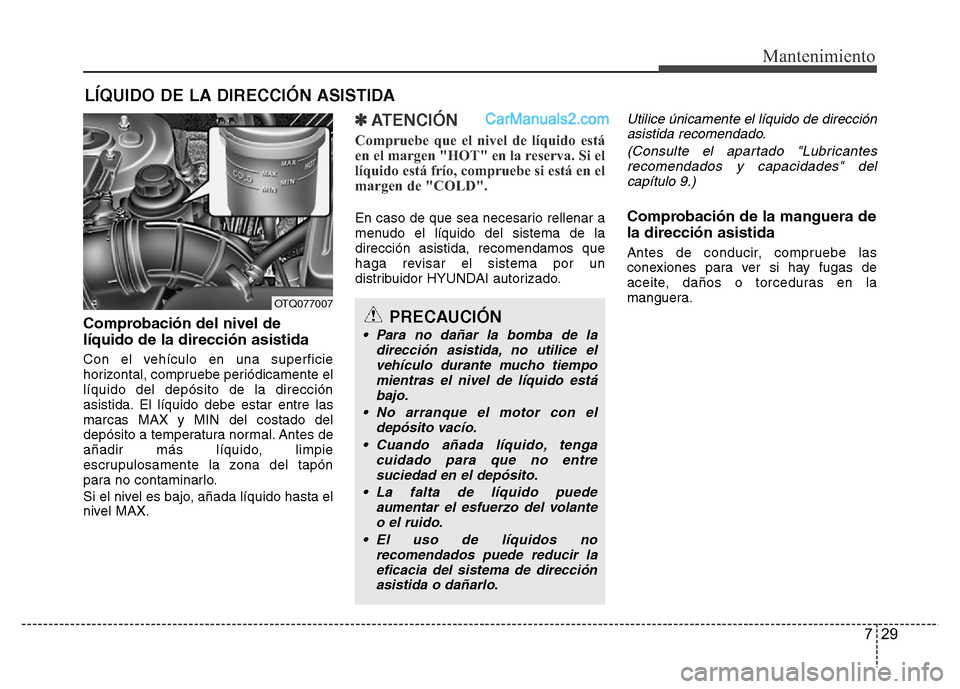

Page 370 of 444

729
Mantenimiento
LÍQUIDO DE LA DIRECCIÓN ASISTIDA
Comprobación del nivel de
líquido de la dirección asistida
Con el vehículo en una superficie
horizontal, compruebe periódicamente el
líquido del depósito de la dirección
asistida. El líquido debe estar entre las
marcas MAX y MIN del costado del
depósito a temperatura normal. Antes de
añadir más líquido, limpie
escrupulosamente la zona del tapón
para no contaminarlo.
Si el nivel es bajo, añada líquido hasta el
nivel MAX.
✽ATENCIÓN
Compruebe que el nivel de líquido está
en el margen "HOT" en la reserva. Si el
líquido está frío, compruebe si está en el
margen de "COLD".
En caso de que sea necesario rellenar a
menudo el líquido del sistema de la
dirección asistida, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Utilice únicamente el líquido de dirección
asistida recomendado.
(Consulte el apartado "Lubricantes
recomendados y capacidades" del
capítulo 9.)
Comprobación de la manguera de
la dirección asistida
Antes de conducir, compruebe las
conexiones para ver si hay fugas de
aceite, daños o torceduras en la
manguera.
PRECAUCIÓN
• Para no dañar la bomba de la
dirección asistida, no utilice el
vehículo durante mucho tiempo
mientras el nivel de líquido está
bajo.
• No arranque el motor con el
depósito vacío.
• Cuando añada líquido, tenga
cuidado para que no entre
suciedad en el depósito.
• La falta de líquido puede
aumentar el esfuerzo del volante
o el ruido.
• El uso de líquidos no
recomendados puede reducir la
eficacia del sistema de dirección
asistida o dañarlo.
OTQ077007
Page 371 of 444
Mantenimiento
30 7
LÍQUIDO DEL CAMBIO AUTOMÁTICO (OPCIONAL)
Comprobación del nivel del
líquido del cambio automático
✽ATENCI
Page 372 of 444

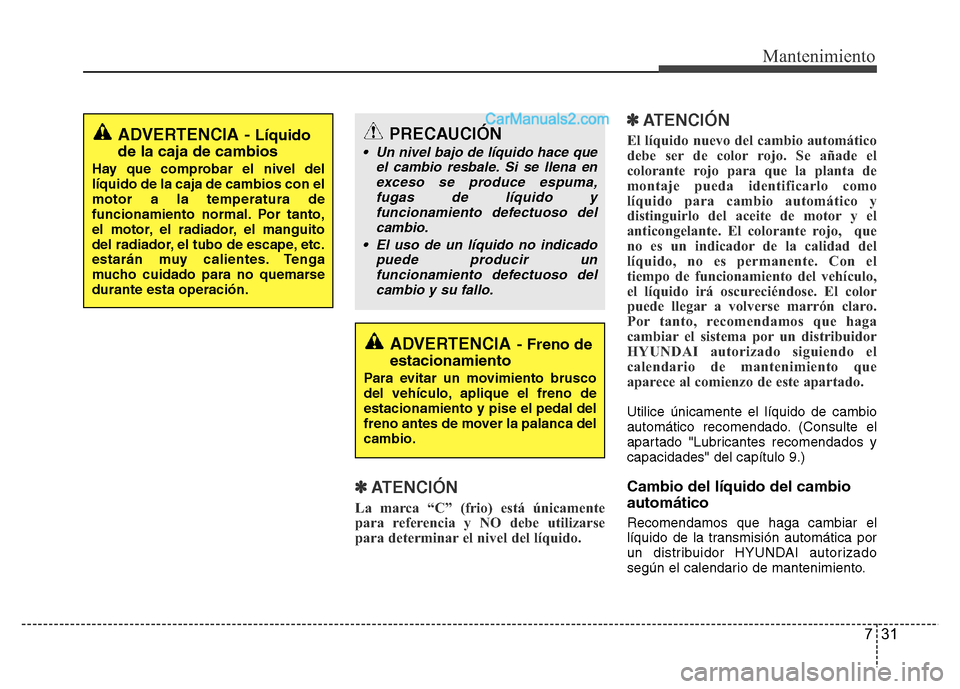

731
Mantenimiento
✽ATENCIÓN
La marca “C” (frio) está únicamente
para referencia y NO debe utilizarse
para determinar el nivel del líquido.
✽ATENCIÓN
El líquido nuevo del cambio automático
debe ser de color rojo. Se añade el
colorante rojo para que la planta de
montaje pueda identificarlo como
líquido para cambio automático y
distinguirlo del aceite de motor y el
anticongelante. El colorante rojo, que
no es un indicador de la calidad del
líquido, no es permanente. Con el
tiempo de funcionamiento del vehículo,
el líquido irá oscureciéndose. El color
puede llegar a volverse marrón claro.
Por tanto, recomendamos que haga
cambiar el sistema por un distribuidor
HYUNDAI autorizado siguiendo el
calendario de mantenimiento que
aparece al comienzo de este apartado.
Utilice únicamente el líquido de cambio
automático recomendado. (Consulte el
apartado "Lubricantes recomendados y
capacidades" del capítulo 9.)
Cambio del líquido del cambio
automático
Recomendamos que haga cambiar el
líquido de la transmisión automática por
un distribuidor HYUNDAI autorizado
según el calendario de mantenimiento.
ADVERTENCIA - Líquido
de la caja de cambios
Hay que comprobar el nivel del
líquido de la caja de cambios con el
motor a la temperatura de
funcionamiento normal. Por tanto,
el motor, el radiador, el manguito
del radiador, el tubo de escape, etc.
estarán muy calientes. Tenga
mucho cuidado para no quemarse
durante esta operación.
ADVERTENCIA- Freno de
estacionamiento
Para evitar un movimiento brusco
del vehículo, aplique el freno de
estacionamiento y pise el pedal del
freno antes de mover la palanca del
cambio.
PRECAUCIÓN
• Un nivel bajo de líquido hace que
el cambio resbale. Si se llena en
exceso se produce espuma,
fugas de líquido y
funcionamiento defectuoso del
cambio.
• El uso de un líquido no indicado
puede producir un
funcionamiento defectuoso del
cambio y su fallo.

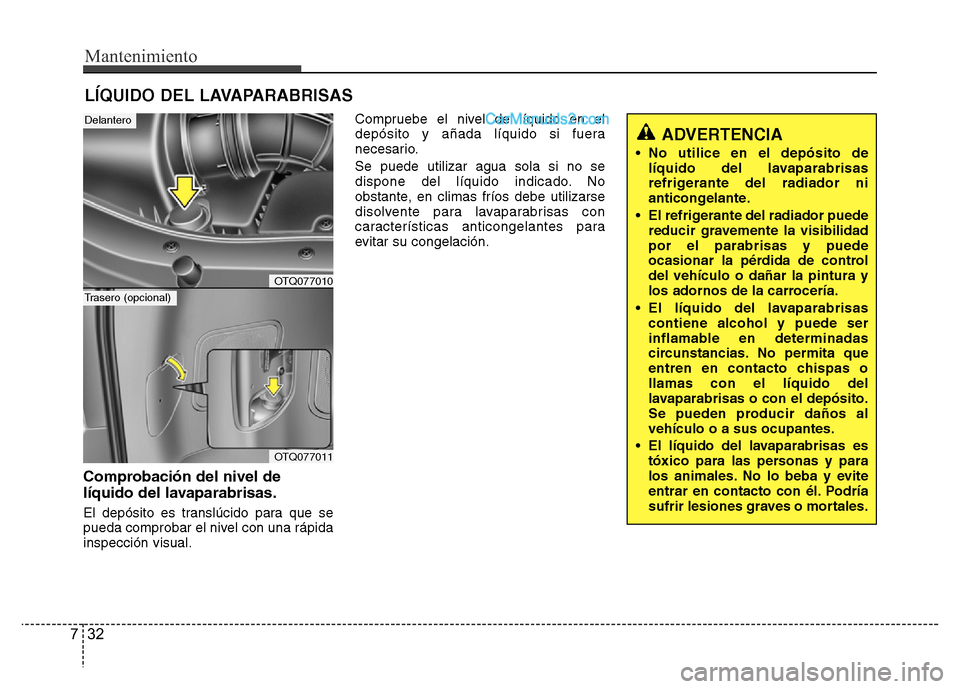

Page 373 of 444

Mantenimiento
32 7
LÍQUIDO DEL LAVAPARABRISAS
Comprobación del nivel de
líquido del lavaparabrisas.
El depósito es translúcido para que se
pueda comprobar el nivel con una rápida
inspección visual.Compruebe el nivel de líquido en el
depósito y añada líquido si fuera
necesario.
Se puede utilizar agua sola si no se
dispone del líquido indicado. No
obstante, en climas fríos debe utilizarse
disolvente para lavaparabrisas con
características anticongelantes para
evitar su congelación.
ADVERTENCIA
• No utilice en el depósito de
líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
• El refrigerante del radiador puede
reducir gravemente la visibilidad
por el parabrisas y puede
ocasionar la pérdida de control
del vehículo o dañar la pintura y
los adornos de la carrocería.
• El líquido del lavaparabrisas
contiene alcohol y puede ser
inflamable en determinadas
circunstancias. No permita que
entren en contacto chispas o
llamas con el líquido del
lavaparabrisas o con el depósito.
Se pueden producir daños al
vehículo o a sus ocupantes.
• El líquido del lavaparabrisas es
tóxico para las personas y para
los animales. No lo beba y evite
entrar en contacto con él. Podría
sufrir lesiones graves o mortales.
OTQ077010
OTQ077011
Delantero
Trasero (opcional)

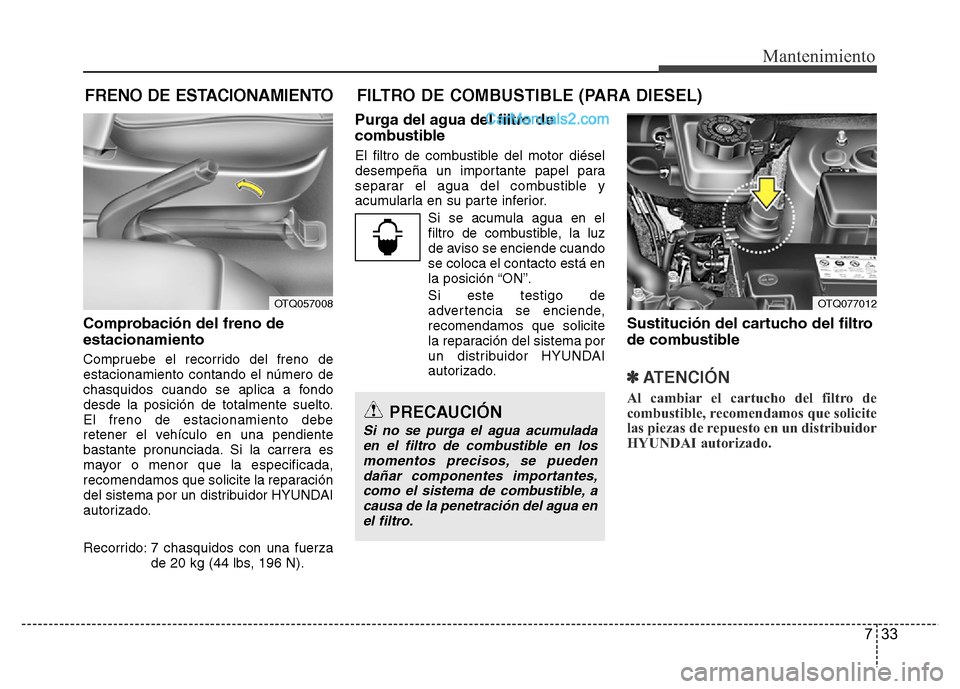

Page 374 of 444

733
Mantenimiento
FRENO DE ESTACIONAMIENTO FILTRO DE COMBUSTIBLE (PARA DIESEL)
Comprobación del freno de
estacionamiento
Compruebe el recorrido del freno de
estacionamiento contando el número de
chasquidos cuando se aplica a fondo
desde la posición de totalmente suelto.
El freno de estacionamiento debe
retener el vehículo en una pendiente
bastante pronunciada. Si la carrera es
mayor o menor que la especificada,
recomendamos que solicite la reparación
del sistema por un distribuidor HYUNDAI
autorizado.
Recorrido: 7 chasquidos con una fuerza
de 20 kg (44 lbs, 196 N).
Purga del agua del filtro de
combustible
El filtro de combustible del motor diésel
desempeña un importante papel para
separar el agua del combustible y
acumularla en su parte inferior.
Si se acumula agua en el
filtro de combustible, la luz
de aviso se enciende cuando
se coloca el contacto está en
la posición “ON”.
Si este testigo de
advertencia se enciende,
recomendamos que solicite
la reparación del sistema por
un distribuidor HYUNDAI
autorizado.
Sustitución del cartucho del filtro
de combustible
✽ATENCI

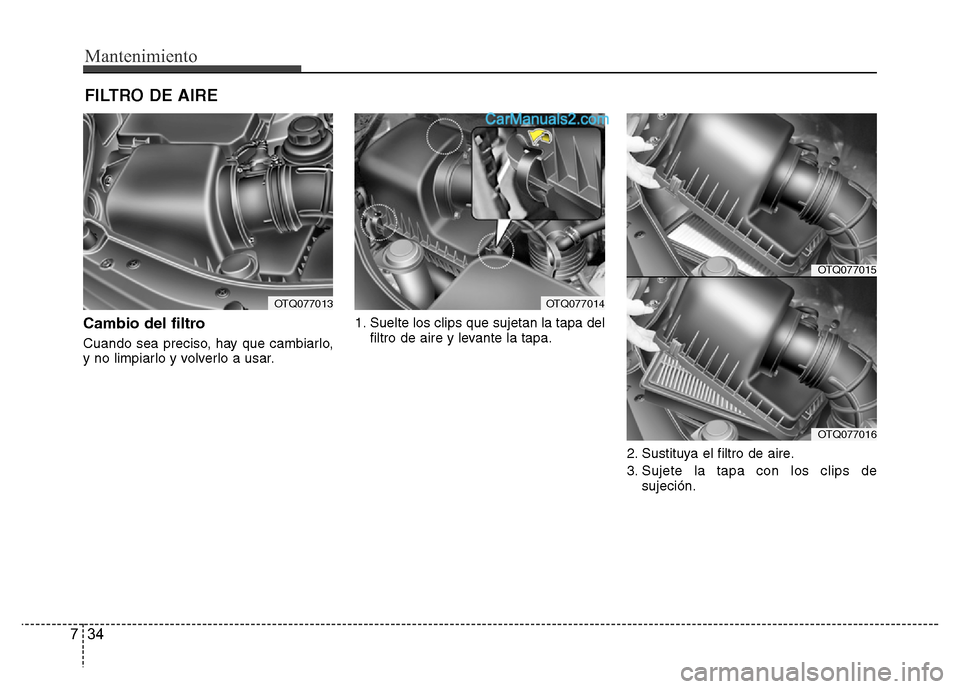

Page 375 of 444
Mantenimiento
34 7
FILTRO DE AIRE
Cambio del filtro
Cuando sea preciso, hay que cambiarlo,
y no limpiarlo y volverlo a usar.1. Suelte los clips que sujetan la tapa del
filtro de aire y levante la tapa.
2. Sustituya el filtro de aire.
3. Sujete la tapa con los clips de
sujeción.
OTQ077013OTQ077014
OTQ077015
OTQ077016

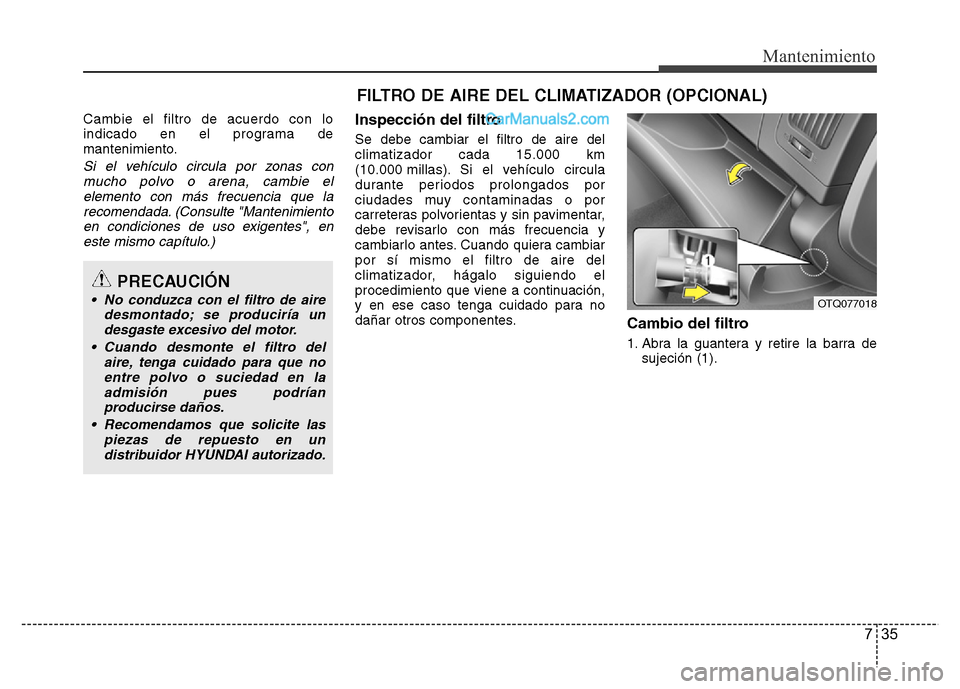

Page 376 of 444

735
Mantenimiento
FILTRO DE AIRE DEL CLIMATIZADOR (OPCIONAL)
Cambie el filtro de acuerdo con lo
indicado en el programa de
mantenimiento.
Si el vehículo circula por zonas con
mucho polvo o arena, cambie el
elemento con más frecuencia que la
recomendada. (Consulte "Mantenimiento
en condiciones de uso exigentes", en
este mismo capítulo.)
Inspección del filtro
Se debe cambiar el filtro de aire del
climatizador cada 15.000 km
(10.000 millas). Si el vehículo circula
durante periodos prolongados por
ciudades muy contaminadas o por
carreteras polvorientas y sin pavimentar,
debe revisarlo con más frecuencia y
cambiarlo antes. Cuando quiera cambiar
por sí mismo el filtro de aire del
climatizador, hágalo siguiendo el
procedimiento que viene a continuación,
y en ese caso tenga cuidado para no
dañar otros componentes.
Cambio del filtro
1. Abra la guantera y retire la barra de
sujeción (1).
PRECAUCIÓN
• No conduzca con el filtro de aire
desmontado; se produciría un
desgaste excesivo del motor.
• Cuando desmonte el filtro del
aire, tenga cuidado para que no
entre polvo o suciedad en la
admisión pues podrían
producirse daños.
• Recomendamos que solicite las
piezas de repuesto en un
distribuidor HYUNDAI autorizado.OTQ077018
