2016 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

453
Características del vehículo

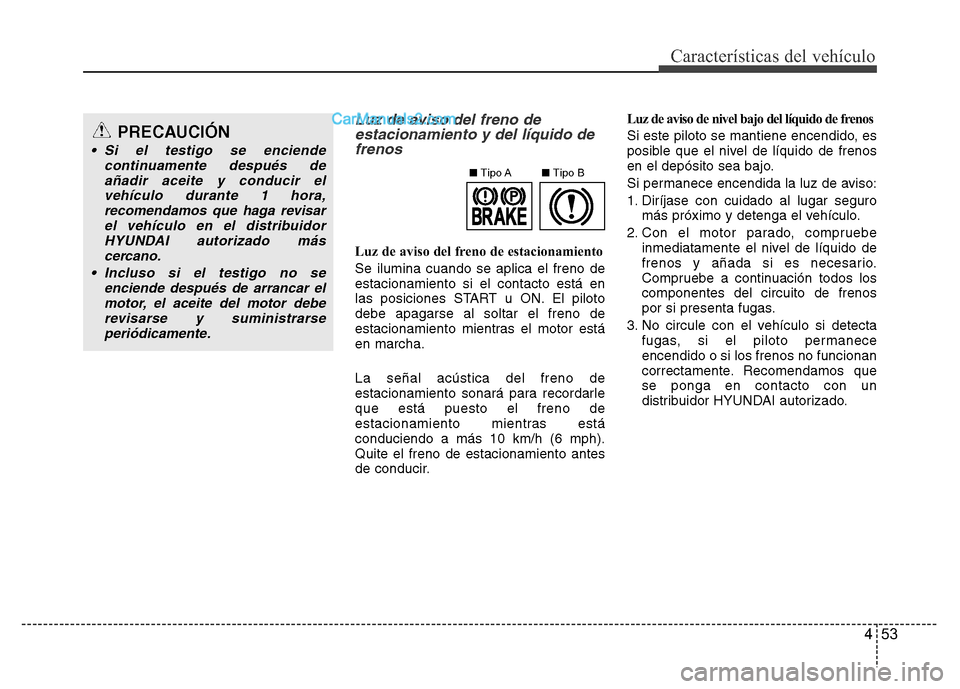

Luz de aviso del freno de
estacionamiento y del líquido de
frenos
Luz de aviso del freno de estacionamiento
Se ilumina cuando se aplica el freno de
estacionamiento si el contacto está en
las posiciones START u ON. El piloto
debe apagarse al soltar el freno de
estacionamiento mientras el motor está
en marcha.
La señal acústica del freno de
estacionamiento sonará para recordarle
que está puesto el freno de
estacionamiento mientras está
conduciendo a más 10 km/h (6 mph).
Quite el freno de estacionamiento antes
de conducir.Luz de aviso de nivel bajo del líquido de frenos
Si este piloto se mantiene encendido, es
posible que el nivel de líquido de frenos
en el depósito sea bajo.
Si permanece encendida la luz de aviso:
1. Diríjase con cuidado al lugar seguro
más próximo y detenga el vehículo.
2. Con el motor parado, compruebe
inmediatamente el nivel de líquido de
frenos y añada si es necesario.
Compruebe a continuación todos los
componentes del circuito de frenos
por si presenta fugas.
3. No circule con el vehículo si detecta
fugas, si el piloto permanece
encendido o si los frenos no funcionan
correctamente. Recomendamos que
se ponga en contacto con un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
• Si el testigo se enciende
continuamente después de
añadir aceite y conducir el
vehículo durante 1 hora,
recomendamos que haga revisar
el vehículo en el distribuidor
HYUNDAI autorizado más
cercano.
• Incluso si el testigo no se
enciende después de arrancar el
motor, el aceite del motor debe
revisarse y suministrarse
periódicamente.
■TipoA■TipoB

Características del vehículo
54 4

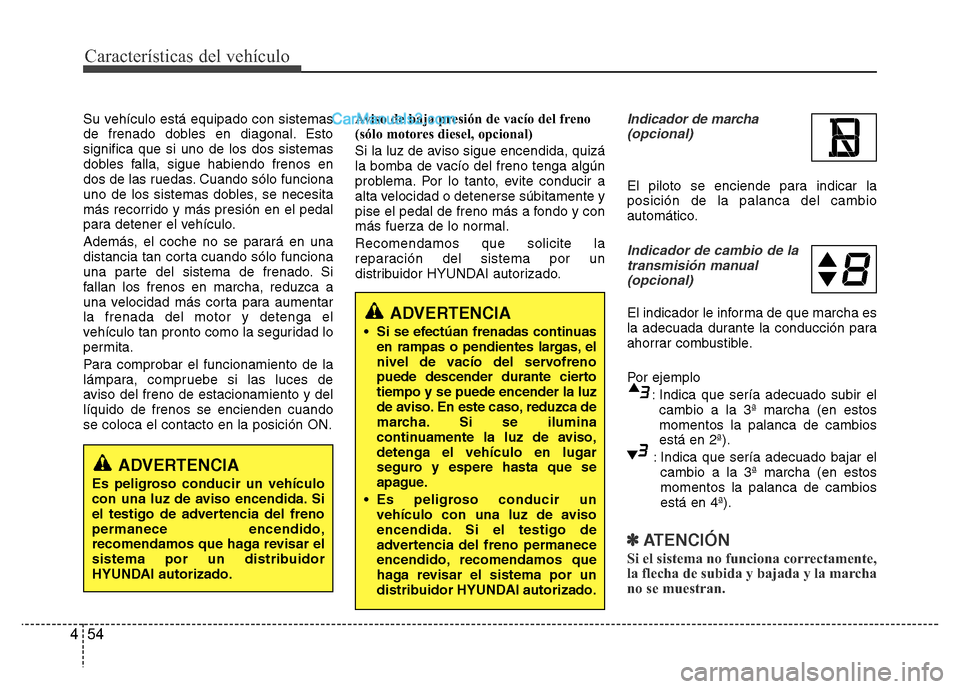

Su vehículo está equipado con sistemas
de frenado dobles en diagonal. Esto
significa que si uno de los dos sistemas
dobles falla, sigue habiendo frenos en
dos de las ruedas. Cuando sólo funciona
uno de los sistemas dobles, se necesita
más recorrido y más presión en el pedal
para detener el vehículo.
Además, el coche no se parará en una
distancia tan corta cuando sólo funciona
una parte del sistema de frenado. Si
fallan los frenos en marcha, reduzca a
una velocidad más corta para aumentar
la frenada del motor y detenga el
vehículo tan pronto como la seguridad lo
permita.
Para comprobar el funcionamiento de la
lámpara, compruebe si las luces de
aviso del freno de estacionamiento y del
líquido de frenos se encienden cuando
se coloca el contacto en la posición ON.Aviso de baja presión de vacío del freno
(sólo motores diesel, opcional)
Si la luz de aviso sigue encendida, quizá
la bomba de vacío del freno tenga algún
problema. Por lo tanto, evite conducir a
alta velocidad o detenerse súbitamente y
pise el pedal de freno más a fondo y con
más fuerza de lo normal.
Recomendamos que solicite la
reparación del sistema por un
distribuidor HYUNDAI autorizado.Indicador de marcha
(opcional)
El piloto se enciende para indicar la
posición de la palanca del cambio
automático.
Indicador de cambio de la
transmisión manual
(opcional)
El indicador le informa de que marcha es
la adecuada durante la conducción para
ahorrar combustible.
Por ejemplo
: Indica que sería adecuado subir el
cambio a la 3ª marcha (en estos
momentos la palanca de cambios
está en 2ª).
: Indica que sería adecuado bajar el
cambio a la 3ª marcha (en estos
momentos la palanca de cambios
está en 4ª).
✽ATENCIÓN
Si el sistema no funciona correctamente,
la flecha de subida y bajada y la marcha
no se muestran.
ADVERTENCIA
• Si se efectúan frenadas continuas
en rampas o pendientes largas, el
nivel de vacío del servofreno
puede descender durante cierto
tiempo y se puede encender la luz
de aviso. En este caso, reduzca de
marcha. Si se ilumina
continuamente la luz de aviso,
detenga el vehículo en lugar
seguro y espere hasta que se
apague.
• Es peligroso conducir un
vehículo con una luz de aviso
encendida. Si el testigo de
advertencia del freno permanece
encendido, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
ADVERTENCIA
Es peligroso conducir un vehículo
con una luz de aviso encendida. Si
el testigo de advertencia del freno
permanece encendido,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.

455
Características del vehículo

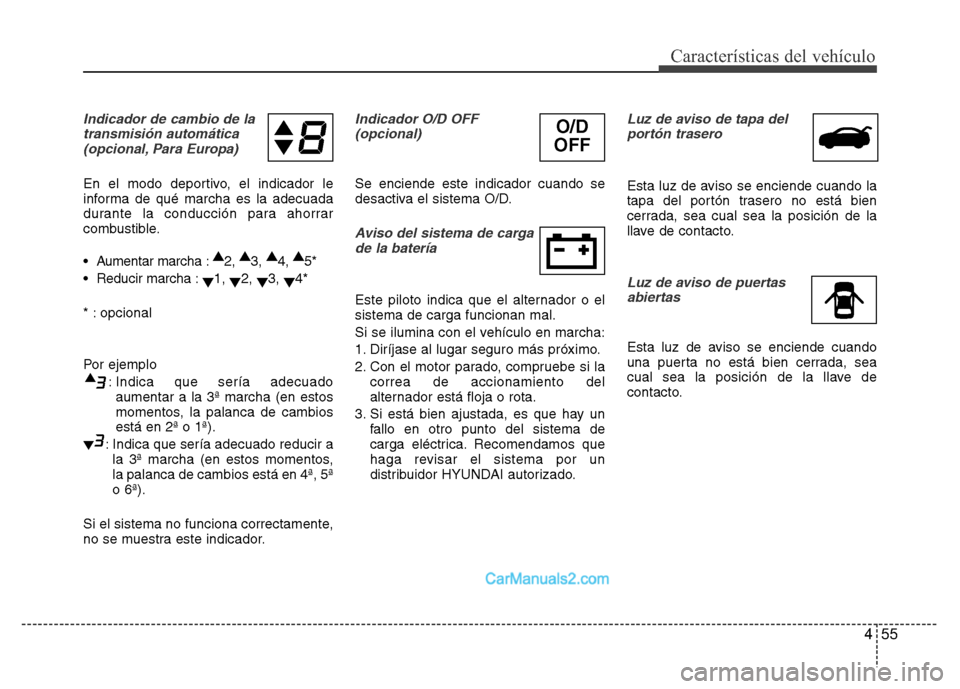

Indicador de cambio de la
transmisión automática
(opcional, Para Europa)
En el modo deportivo, el indicador le
informa de qué marcha es la adecuada
durante la conducción para ahorrar
combustible.
• Aumentar marcha :▲
2, ▲
3, ▲
4, ▲
5*
• Reducir marcha :
▼1,
▼2,
▼3,
▼4*
* : opcional
Por ejemplo
: Indica que sería adecuado
aumentar a la 3ª marcha (en estos
momentos, la palanca de cambios
está en 2ª o 1ª).
: Indica que sería adecuado reducir a
la 3ª marcha (en estos momentos,
la palanca de cambios está en 4ª, 5ª
o 6ª).
Si el sistema no funciona correctamente,
no se muestra este indicador.
Indicador O/D OFF
(opcional)
Se enciende este indicador cuando se
desactiva el sistema O/D.
Aviso del sistema de carga
de la batería
Este piloto indica que el alternador o el
sistema de carga funcionan mal.
Si se ilumina con el vehículo en marcha:
1. Diríjase al lugar seguro más próximo.
2. Con el motor parado, compruebe si la
correa de accionamiento del
alternador está floja o rota.
3. Si está bien ajustada, es que hay un
fallo en otro punto del sistema de
carga eléctrica. Recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Luz de aviso de tapa del
portón trasero
Esta luz de aviso se enciende cuando la
tapa del portón trasero no está bien
cerrada, sea cual sea la posición de la
llave de contacto.
Luz de aviso de puertas
abiertas
Esta luz de aviso se enciende cuando
una puerta no está bien cerrada, sea
cual sea la posición de la llave de
contacto.
O/D
OFF

Características del vehículo
56 4

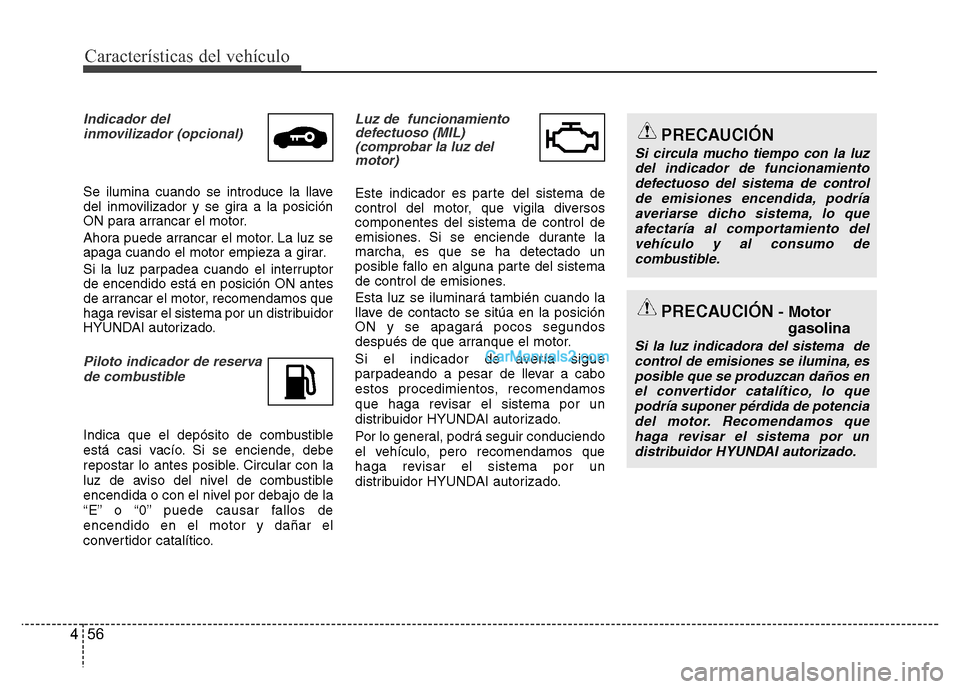

Indicador del
inmovilizador (opcional)
Se ilumina cuando se introduce la llave
del inmovilizador y se gira a la posición
ON para arrancar el motor.
Ahora puede arrancar el motor. La luz se
apaga cuando el motor empieza a girar.
Si la luz parpadea cuando el interruptor
de encendido está en posición ON antes
de arrancar el motor, recomendamos que
haga revisar el sistema por un distribuidor
HYUNDAI autorizado.
Piloto indicador de reserva
de combustible
Indica que el depósito de combustible
está casi vacío. Si se enciende, debe
repostar lo antes posible. Circular con la
luz de aviso del nivel de combustible
encendida o con el nivel por debajo de la
“E” o “0” puede causar fallos de
encendido en el motor y dañar el
convertidor catalítico.
Luz de funcionamiento
defectuoso (MIL)
(comprobar la luz del
motor)
Este indicador es parte del sistema de
control del motor, que vigila diversos
componentes del sistema de control de
emisiones. Si se enciende durante la
marcha, es que se ha detectado un
posible fallo en alguna parte del sistema
de control de emisiones.
Esta luz se iluminará también cuando la
llave de contacto se sitúa en la posición
ON y se apagará pocos segundos
después de que arranque el motor.
Si el indicador de avería sigue
parpadeando a pesar de llevar a cabo
estos procedimientos, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
Por lo general, podrá seguir conduciendo
el vehículo, pero recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN- Motor
gasolina
Si la luz indicadora del sistema de
control de emisiones se ilumina, es
posible que se produzcan daños en
el convertidor catalítico, lo que
podría suponer pérdida de potencia
del motor. Recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
Si circula mucho tiempo con la luz
del indicador de funcionamiento
defectuoso del sistema de control
de emisiones encendida, podría
averiarse dicho sistema, lo que
afectaría al comportamiento del
vehículo y al consumo de
combustible.

457
Características del vehículo

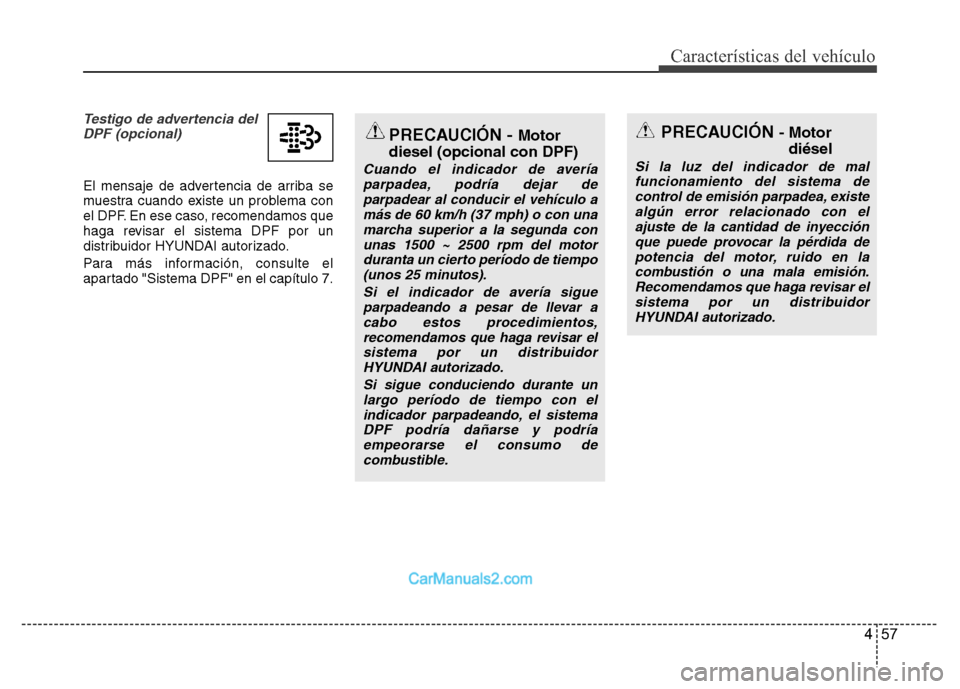

Testigo de advertencia del
DPF (opcional)
El mensaje de advertencia de arriba se
muestra cuando existe un problema con
el DPF. En ese caso, recomendamos que
haga revisar el sistema DPF por un
distribuidor HYUNDAI autorizado.
Para más información, consulte el
apartado "Sistema DPF" en el capítulo 7.
PRECAUCIÓN - Motor
diesel (opcional con DPF)
Cuando el indicador de avería
parpadea, podría dejar de
parpadear al conducir el vehículo a
más de 60 km/h (37 mph) o con una
marcha superior a la segunda con
unas 1500 ~ 2500 rpm del motor
duranta un cierto período de tiempo
(unos 25 minutos).
Si el indicador de avería sigue
parpadeando a pesar de llevar a
cabo estos procedimientos,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
Si sigue conduciendo durante un
largo período de tiempo con el
indicador parpadeando, el sistema
DPF podría dañarse y podría
empeorarse el consumo de
combustible.
PRECAUCIÓN - Motor
diésel
Si la luz del indicador de mal
funcionamiento del sistema de
control de emisión parpadea, existe
algún error relacionado con el
ajuste de la cantidad de inyección
que puede provocar la pérdida de
potencia del motor, ruido en la
combustión o una mala emisión.
Recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.

Características del vehículo
58 4

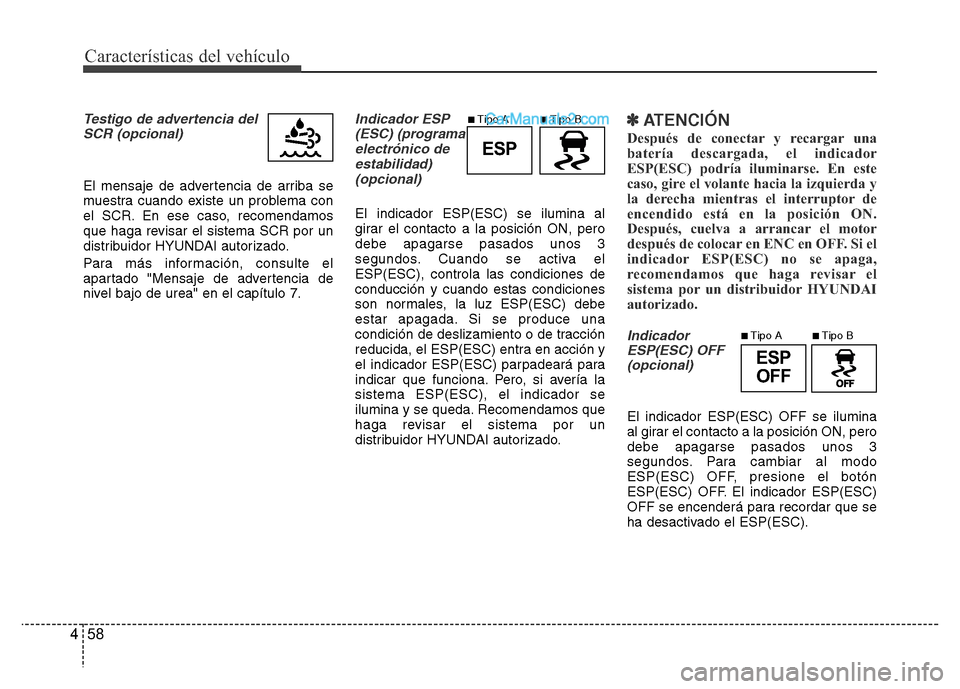

Testigo de advertencia del
SCR (opcional)
El mensaje de advertencia de arriba se
muestra cuando existe un problema con
el SCR. En ese caso, recomendamos
que haga revisar el sistema SCR por un
distribuidor HYUNDAI autorizado.
Para más información, consulte el
apartado "Mensaje de advertencia de
nivel bajo de urea" en el capítulo 7.
Indicador ESP
(ESC) (programa
electrónico de
estabilidad)
(opcional)
El indicador ESP(ESC) se ilumina al
girar el contacto a la posición ON, pero
debe apagarse pasados unos 3
segundos. Cuando se activa el
ESP(ESC), controla las condiciones de
conducción y cuando estas condiciones
son normales, la luz ESP(ESC) debe
estar apagada. Si se produce una
condición de deslizamiento o de tracción
reducida, el ESP(ESC) entra en acción y
el indicador ESP(ESC) parpadeará para
indicar que funciona. Pero, si avería la
sistema ESP(ESC), el indicador se
ilumina y se queda. Recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
✽ATENCIÓN
Después de conectar y recargar una
batería descargada, el indicador
ESP(ESC) podría iluminarse. En este
caso, gire el volante hacia la izquierda y
la derecha mientras el interruptor de
encendido está en la posición ON.
Después, cuelva a arrancar el motor
después de colocar en ENC en OFF. Si el
indicador ESP(ESC) no se apaga,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
Indicador
ESP(ESC) OFF
(opcional)
El indicador ESP(ESC) OFF se ilumina
al girar el contacto a la posición ON, pero
debe apagarse pasados unos 3
segundos. Para cambiar al modo
ESP(ESC) OFF, presione el botón
ESP(ESC) OFF. El indicador ESP(ESC)
OFF se encenderá para recordar que se
ha desactivado el ESP(ESC).
ESP
■Tipo A■Tipo B
ESP
OFF
■Tipo A■Tipo B

459
Características del vehículo

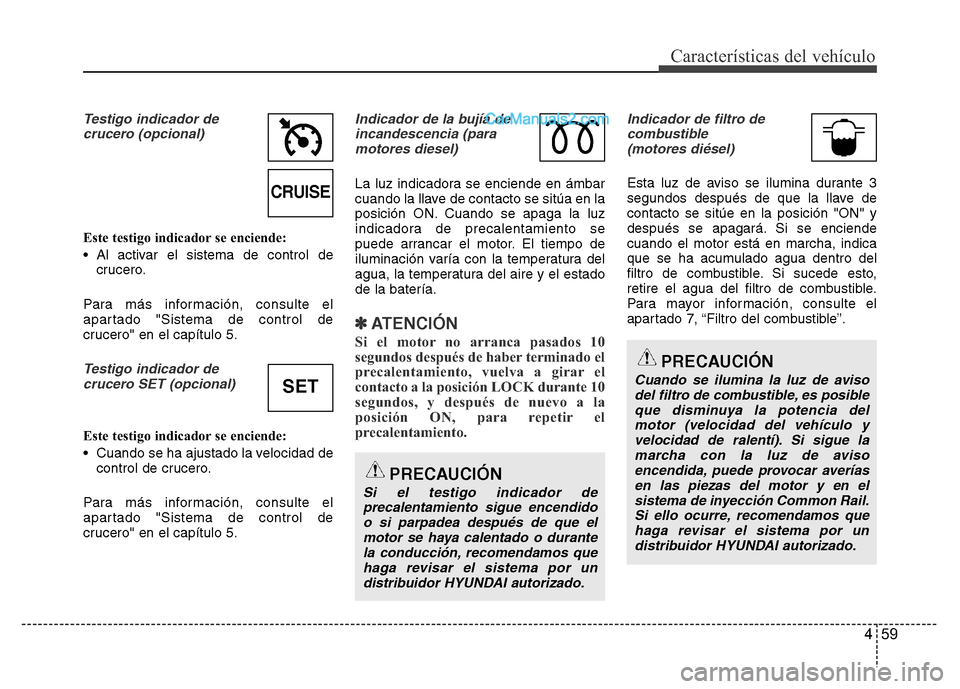

Testigo indicador de
crucero (opcional)
Este testigo indicador se enciende:
• Al activar el sistema de control de
crucero.
Para más información, consulte el
apartado "Sistema de control de
crucero" en el capítulo 5.
Testigo indicador de
crucero SET (opcional)
Este testigo indicador se enciende:
• Cuando se ha ajustado la velocidad de
control de crucero.
Para más información, consulte el
apartado "Sistema de control de
crucero" en el capítulo 5.
Indicador de la bujía de
incandescencia (para
motores diesel)
La luz indicadora se enciende en ámbar
cuando la llave de contacto se sitúa en la
posición ON. Cuando se apaga la luz
indicadora de precalentamiento se
puede arrancar el motor. El tiempo de
iluminación varía con la temperatura del
agua, la temperatura del aire y el estado
de la batería.
✽ATENCIÓN
Si el motor no arranca pasados 10
segundos después de haber terminado el
precalentamiento, vuelva a girar el
contacto a la posición LOCK durante 10
segundos, y después de nuevo a la
posición ON, para repetir el
precalentamiento.
Indicador de filtro de
combustible
(motores diésel)
Esta luz de aviso se ilumina durante 3
segundos después de que la llave de
contacto se sitúe en la posición "ON" y
después se apagará. Si se enciende
cuando el motor está en marcha, indica
que se ha acumulado agua dentro del
filtro de combustible. Si sucede esto,
retire el agua del filtro de combustible.
Para mayor información, consulte el
apartado 7, “Filtro del combustible”.
PRECAUCIÓN
Si el testigo indicador de
precalentamiento sigue encendido
o si parpadea después de que el
motor se haya calentado o durante
la conducción, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
Cuando se ilumina la luz de aviso
del filtro de combustible, es posible
que disminuya la potencia del
motor (velocidad del vehículo y
velocidad de ralentí). Si sigue la
marcha con la luz de aviso
encendida, puede provocar averías
en las piezas del motor y en el
sistema de inyección Common Rail.
Si ello ocurre, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
CRUISE
SET

Características del vehículo
60 4

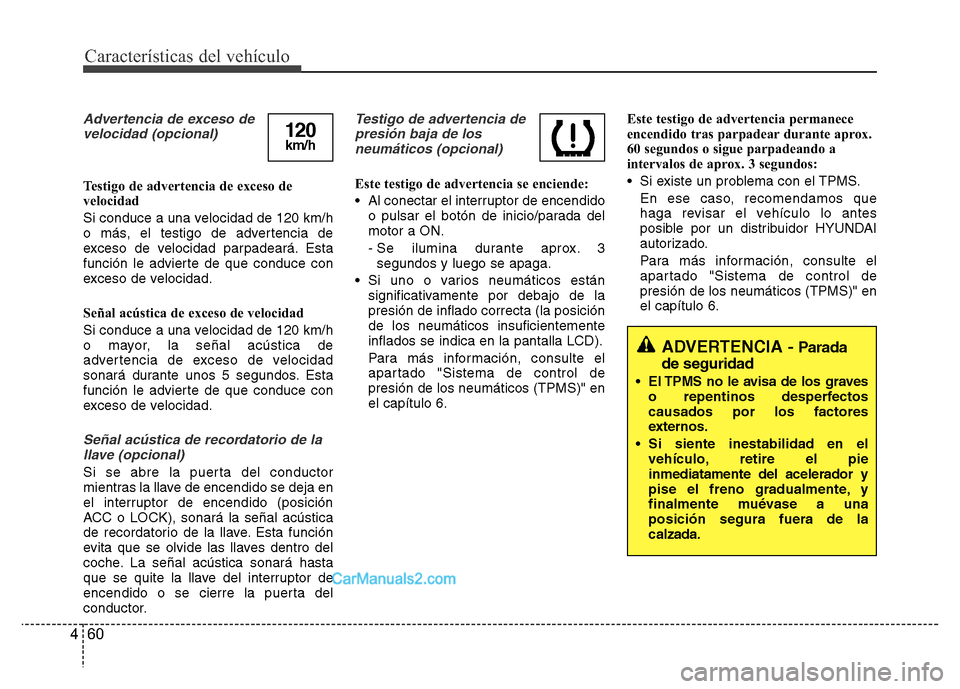

Advertencia de exceso de
velocidad (opcional)
Testigo de advertencia de exceso de
velocidad
Si conduce a una velocidad de 120 km/h
o más, el testigo de advertencia de
exceso de velocidad parpadeará. Esta
función le advierte de que conduce con
exceso de velocidad.
Señal acústica de exceso de velocidad
Si conduce a una velocidad de 120 km/h
o mayor, la señal acústica de
advertencia de exceso de velocidad
sonará durante unos 5 segundos. Esta
función le advierte de que conduce con
exceso de velocidad.
Señal acústica de recordatorio de la
llave (opcional)
Si se abre la puerta del conductor
mientras la llave de encendido se deja en
el interruptor de encendido (posición
ACC o LOCK), sonará la señal acústica
de recordatorio de la llave. Esta función
evita que se olvide las llaves dentro del
coche. La señal acústica sonará hasta
que se quite la llave del interruptor de
encendido o se cierre la puerta del
conductor.
Testigo de advertencia de
presión baja de los
neumáticos (opcional)
Este testigo de advertencia se enciende:
• Al conectar el interruptor de encendido
o pulsar el botón de inicio/parada del
motor a ON.
- Se ilumina durante aprox. 3
segundos y luego se apaga.
• Si uno o varios neumáticos están
significativamente por debajo de la
presión de inflado correcta (la posición
de los neumáticos insuficientemente
inflados se indica en la pantalla LCD).
Para más información, consulte el
apartado "Sistema de control de
presión de los neumáticos (TPMS)" en
el capítulo 6.Este testigo de advertencia permanece
encendido tras parpadear durante aprox.
60 segundos o sigue parpadeando a
intervalos de aprox. 3 segundos:
• Si existe un problema con el TPMS.
En ese caso, recomendamos que
haga revisar el vehículo lo antes
posible por un distribuidor HYUNDAI
autorizado.
Para más información, consulte el
apartado "Sistema de control de
presión de los neumáticos (TPMS)" en
el capítulo 6.
ADVERTENCIA -Parada
de seguridad
• El TPMS no le avisa de los graves
o repentinos desperfectos
causados por los factores
externos.
• Si siente inestabilidad en el
vehículo, retire el pie
inmediatamente del acelerador y
pise el freno gradualmente, y
finalmente muévase a una
posición segura fuera de la
calzada.
120km/h
