Page 409 of 444

Mantenimiento
68 7

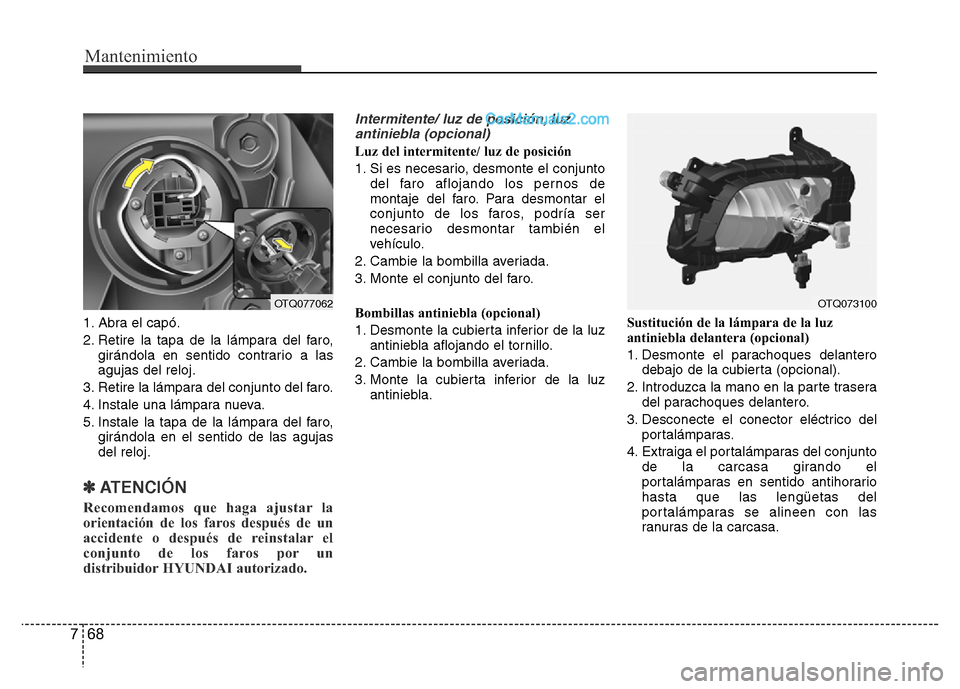

1. Abra el capó.
2. Retire la tapa de la lámpara del faro,
girándola en sentido contrario a las
agujas del reloj.
3. Retire la lámpara del conjunto del faro.
4. Instale una lámpara nueva.
5. Instale la tapa de la lámpara del faro,
girándola en el sentido de las agujas
del reloj.
✽ ATENCIÓN
Recomendamos que haga ajustar la
orientación de los faros después de un
accidente o después de reinstalar el
conjunto de los faros por un
distribuidor HYUNDAI autorizado.
Intermitente/ luz de posición, luz
antiniebla (opcional)
Luz del intermitente/ luz de posición
1. Si es necesario, desmonte el conjunto
del faro aflojando los pernos de
montaje del faro. Para desmontar el
conjunto de los faros, podría ser
necesario desmontar también el
vehículo.
2. Cambie la bombilla averiada.
3. Monte el conjunto del faro.
Bombillas antiniebla (opcional)
1. Desmonte la cubierta inferior de la luz
antiniebla aflojando el tornillo.
2. Cambie la bombilla averiada.
3. Monte la cubierta inferior de la luz
antiniebla.Sustitución de la lámpara de la luz
antiniebla delantera (opcional)
1. Desmonte el parachoques delantero
debajo de la cubierta (opcional).
2. Introduzca la mano en la parte trasera
del parachoques delantero.
3. Desconecte el conector eléctrico del
portalámparas.
4. Extraiga el portalámparas del conjunto
de la carcasa girando el
portalámparas en sentido antihorario
hasta que las lengüetas del
portalámparas se alineen con las
ranuras de la carcasa.
OTQ077062OTQ073100
Page 410 of 444

769
Mantenimiento

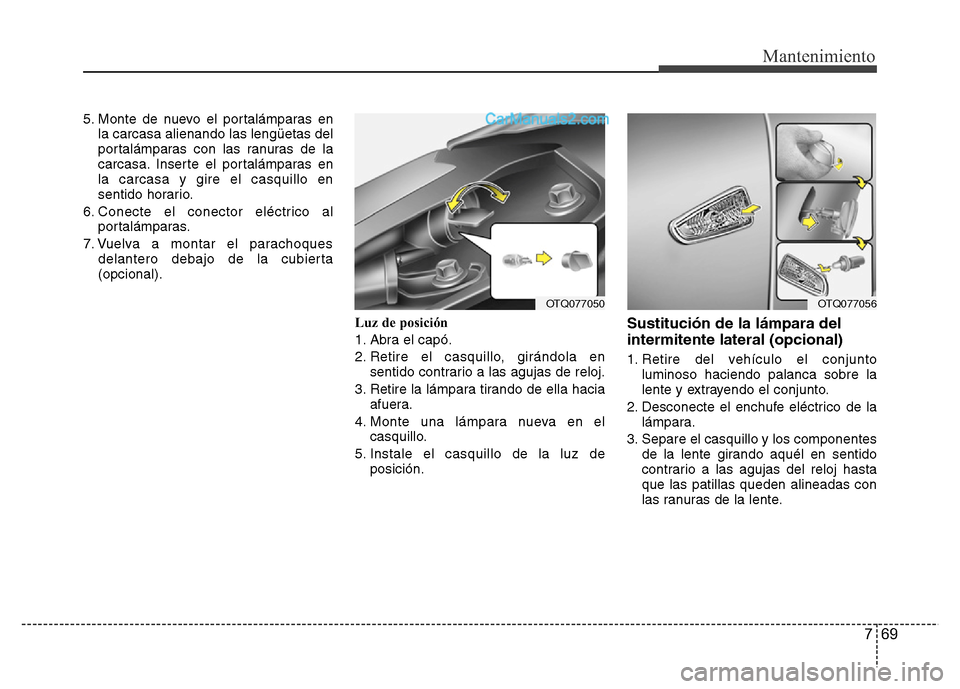

5. Monte de nuevo el portalámparas en
la carcasa alienando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en
la carcasa y gire el casquillo en
sentido horario.
6. Conecte el conector eléctrico al
portalámparas.
7. Vuelva a montar el parachoques
delantero debajo de la cubierta
(opcional).
Luz de posición
1. Abra el capó.
2. Retire el casquillo, girándola en
sentido contrario a las agujas de reloj.
3. Retire la lámpara tirando de ella hacia
afuera.
4. Monte una lámpara nueva en el
casquillo.
5. Instale el casquillo de la luz de
posición.
Sustitución de la lámpara del
intermitente lateral (opcional)
1. Retire del vehículo el conjunto
luminoso haciendo palanca sobre la
lente y extrayendo el conjunto.
2. Desconecte el enchufe eléctrico de la
lámpara.
3. Separe el casquillo y los componentes
de la lente girando aquél en sentido
contrario a las agujas del reloj hasta
que las patillas queden alineadas con
las ranuras de la lente.
OTQ077056OTQ077050
Page 411 of 444
Mantenimiento
70 7
4. Retire la lámpara tirando de ella hacia
afuera.
5. Monte una lámpara nueva en el
casquillo.
6. Vuelva a montar el casquillo y la lente.
7. Conecte el enchufe eléctrico de la
lámpara.
8. Vuelva a instalar el conjunto de la luz
en la carrocería.

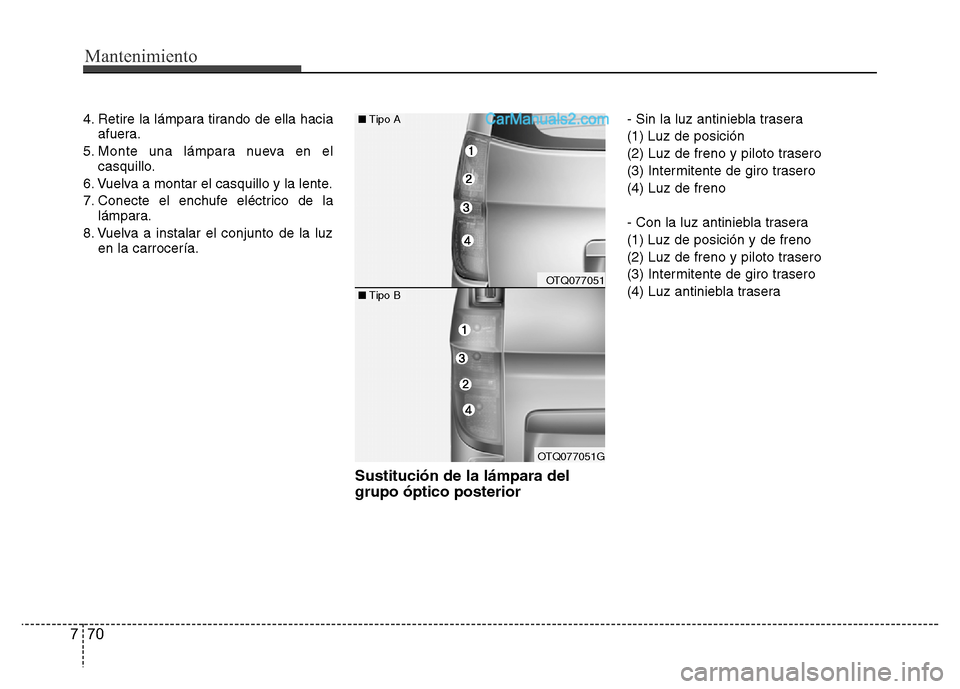

Sustitución de la lámpara del
grupo óptico posterior
- Sin la luz antiniebla trasera
(1) Luz de posición
(2) Luz de freno y piloto trasero
(3) Intermitente de giro trasero
(4) Luz de freno
- Con la luz antiniebla trasera
(1) Luz de posición y de freno
(2) Luz de freno y piloto trasero
(3) Intermitente de giro trasero
(4) Luz antiniebla trasera
OTQ077051
OTQ077051G
■Tipo B
■Tipo A
Page 412 of 444
771
Mantenimiento

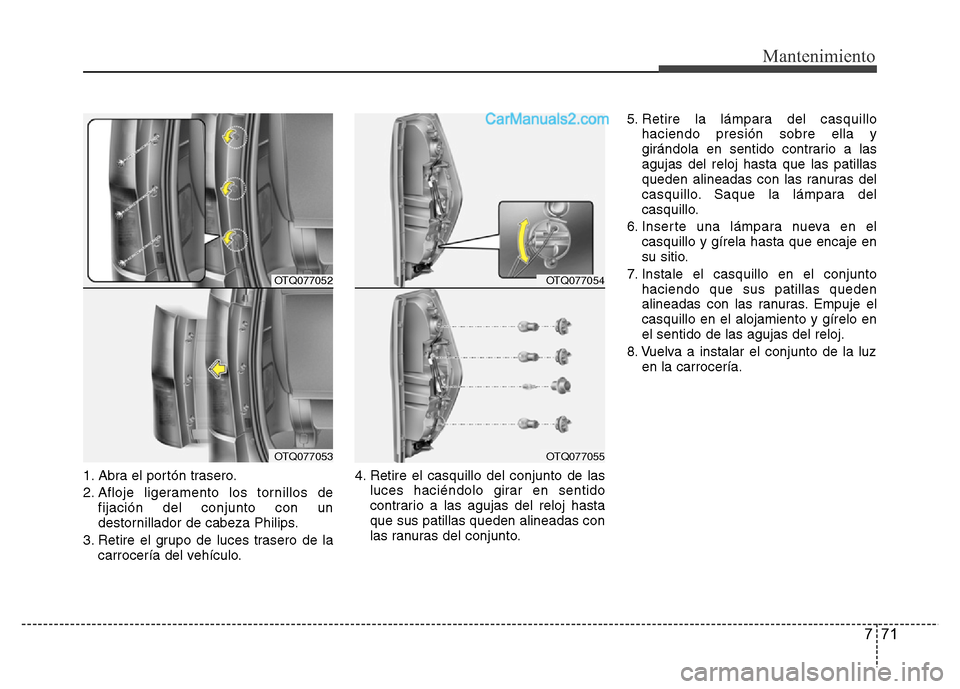

1. Abra el portón trasero.
2. Afloje ligeramento los tornillos de
fijación del conjunto con un
destornillador de cabeza Philips.
3. Retire el grupo de luces trasero de la
carrocería del vehículo.4. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.5. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
6. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
7. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
8. Vuelva a instalar el conjunto de la luz
en la carrocería.
OTQ077052
OTQ077053
OTQ077054
OTQ077055
Page 413 of 444
Mantenimiento
72 7

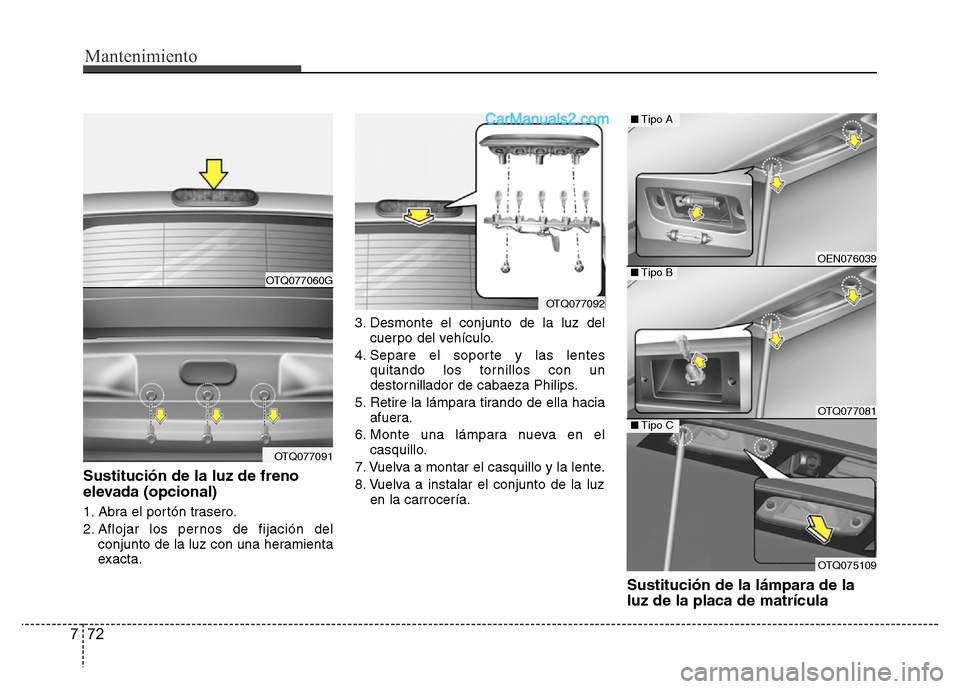

Sustitución de la luz de freno
elevada (opcional)
1. Abra el portón trasero.
2. Aflojar los pernos de fijación del
conjunto de la luz con una heramienta
exacta.3. Desmonte el conjunto de la luz del
cuerpo del vehículo.
4. Separe el soporte y las lentes
quitando los tornillos con un
destornillador de cabaeza Philips.
5. Retire la lámpara tirando de ella hacia
afuera.
6. Monte una lámpara nueva en el
casquillo.
7. Vuelva a montar el casquillo y la lente.
8. Vuelva a instalar el conjunto de la luz
en la carrocería.
Sustitución de la lámpara de la
luz de la placa de matrícula
OTQ077092
OTQ077060G
OTQ077091
OEN076039
OTQ077081
OTQ075109
■Tipo A
■Tipo B
■Tipo C
Page 414 of 444
773
Mantenimiento

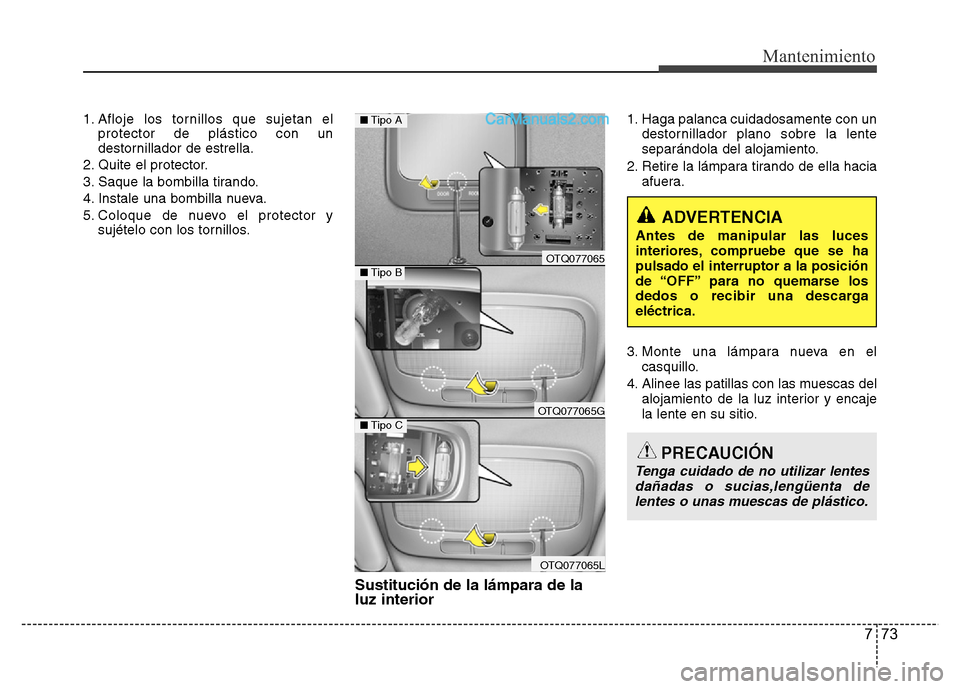

1. Afloje los tornillos que sujetan el
protector de plástico con un
destornillador de estrella.
2. Quite el protector.
3. Saque la bombilla tirando.
4. Instale una bombilla nueva.
5. Coloque de nuevo el protector y
sujételo con los tornillos.
Sustitución de la lámpara de la
luz interior
1. Haga palanca cuidadosamente con un
destornillador plano sobre la lente
separándola del alojamiento.
2. Retire la lámpara tirando de ella hacia
afuera.
3. Monte una lámpara nueva en el
casquillo.
4. Alinee las patillas con las muescas del
alojamiento de la luz interior y encaje
la lente en su sitio.
ADVERTENCIA
Antes de manipular las luces
interiores, compruebe que se ha
pulsado el interruptor a la posición
de “OFF” para no quemarse los
dedos o recibir una descarga
eléctrica.
PRECAUCIÓN
Tenga cuidado de no utilizar lentes
dañadas o sucias,lengüenta de
lentes o unas muescas de plástico.
OTQ077065
OTQ077065G
OTQ077065L
■Tipo A
■Tipo B
■Tipo C
Page 415 of 444

Mantenimiento
74 7
CUIDADO DEL ASPECTO GENERAL
Cuidado del exterior
Precauciones generales para el
exterior
Cuando utilice algún limpiador o
abrillantador químico, es muy importante
seguir las instrucciones del fabricante
Lea todas las indicaciones precautorias
que aparezcan en la etiqueta.
Lavado a presión
• Al usar dispositivos de lavado a
presión, asegúrese de mantenerse a
suficiente distancia del vehículo. Una
distancia insuficiente o presión
excesiva pueden causar daños en los
componentes o penetración de agua.
• No pulverice la cámara, los sensores
ni la zona alrededor de los mismos
directamente con un dispositivo de
lavado a presión. El efecto del agua a
presión puede causar fallos de
operación del dispositivo.
• No acerque la punta de la boquilla a
las fundas (cubiertas de goma o
plástico) ni a los conectores, ya que
podrían dañarse si entran en contacto
con el agua a presión.
Mantenimiento del acabado
Lavado
Para proteger el acabado del vehículo
contra la corrosión y el deterioro, lávelo a
fondo y con frecuencia, al menos una
vez al mes con agua templada o fría.
Si ha circulado fuera de la carretera,
debe lavarlo después de cada trayecto.
Preste especial atención a retirar toda
acumulación de sal, polvo, barro y
demás materias extrañas. Asegúrese de
que los orificios de desagüe de los
bordes inferiores de las puertas y de los
paneles de los estribos están limpios y
sin obstruir.
Los insectos, el alquitrán, la savia de los
árboles, las deyecciones de los pájaros,
la contaminación industrial y otras
adherencias pueden dañar el acabado
del vehículo si no se retiran
inmediatamente.
Puede que no baste un lavado con agua
sola para eliminarlos totalmente. Se
puede utilizar un jabón suave, que sea
seguro para su empleo en superficies
pintadas.
Después del lavado, aclare a fondo el
vehículo con agua templada o fría. No
deje que el jabón se seque sobre el
acabado.
ADVERTENCIA - Frenos
húmedos
Después de lavar el vehículo,
compruebe el funcionamiento de
los frenos mientras circula
lentamente para ver si se han visto
afectados por el agua. Si se ha
reducido su eficacia, séquelos
accionándolos suavemente
mientras circula lentamente hacia
adelante.
PRECAUCIÓN
• No utilice jabones agresivos,
detergentes químicos ni agua
caliente, y no lave el vehículo
bajo la luz directa del sol o
cuando la carrocería esté
caliente.
• Tenga cuidado al lavar las
ventanillas laterales de su
vehículo, especialmente con
agua presión. El agua podría
entrar por las ventanillas y
humedecer el interior.
• Para evitar daños en las piezas
plásticas y las lamparas, no
limpie con disolventes químicos
o detergentes fuertes.
Page 416 of 444

775
Mantenimiento

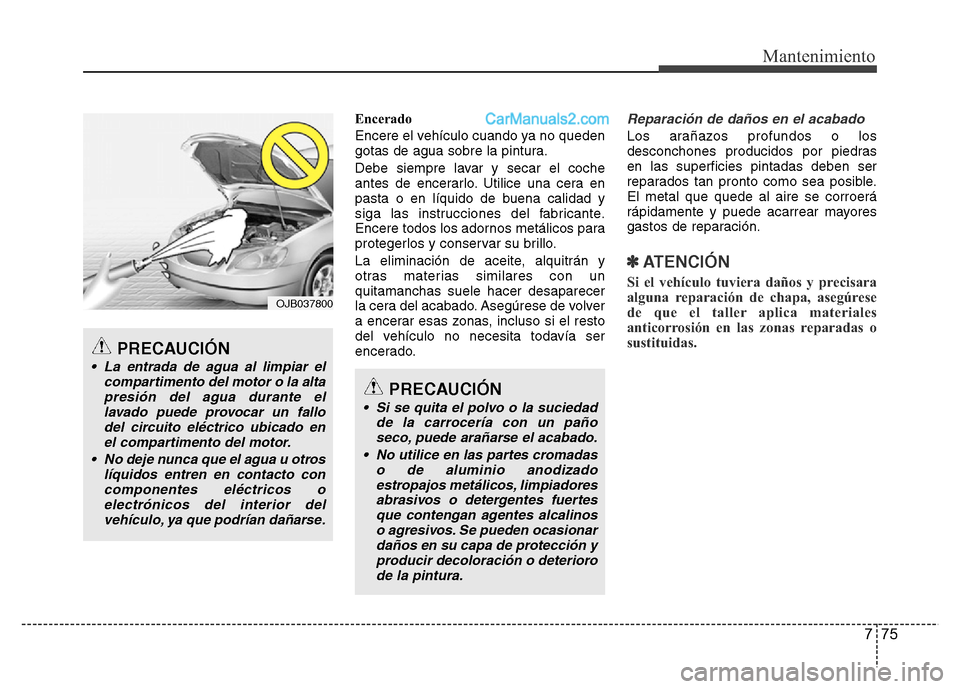

Encerado
Encere el vehículo cuando ya no queden
gotas de agua sobre la pintura.
Debe siempre lavar y secar el coche
antes de encerarlo. Utilice una cera en
pasta o en líquido de buena calidad y
siga las instrucciones del fabricante.
Encere todos los adornos metálicos para
protegerlos y conservar su brillo.
La eliminación de aceite, alquitrán y
otras materias similares con un
quitamanchas suele hacer desaparecer
la cera del acabado. Asegúrese de volver
a encerar esas zonas, incluso si el resto
del vehículo no necesita todavía ser
encerado.Reparación de daños en el acabado
Los arañazos profundos o los
desconchones producidos por piedras
en las superficies pintadas deben ser
reparados tan pronto como sea posible.
El metal que quede al aire se corroerá
rápidamente y puede acarrear mayores
gastos de reparación.
✽ATENCIÓN
Si el vehículo tuviera daños y precisara
alguna reparación de chapa, asegúrese
de que el taller aplica materiales
anticorrosión en las zonas reparadas o
sustituidas.
PRECAUCIÓN
• Si se quita el polvo o la suciedad
de la carrocería con un paño
seco, puede arañarse el acabado.
• No utilice en las partes cromadas
o de aluminio anodizado
estropajos metálicos, limpiadores
abrasivos o detergentes fuertes
que contengan agentes alcalinos
o agresivos. Se pueden ocasionar
daños en su capa de protección y
producir decoloración o deterioro
de la pintura.
PRECAUCIÓN
• La entrada de agua al limpiar el
compartimento del motor o la alta
presión del agua durante el
lavado puede provocar un fallo
del circuito eléctrico ubicado en
el compartimento del motor.
• No deje nunca que el agua u otros
líquidos entren en contacto con
componentes eléctricos o
electrónicos del interior del
vehículo, ya que podrían dañarse.
OJB037800
