2016 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

331

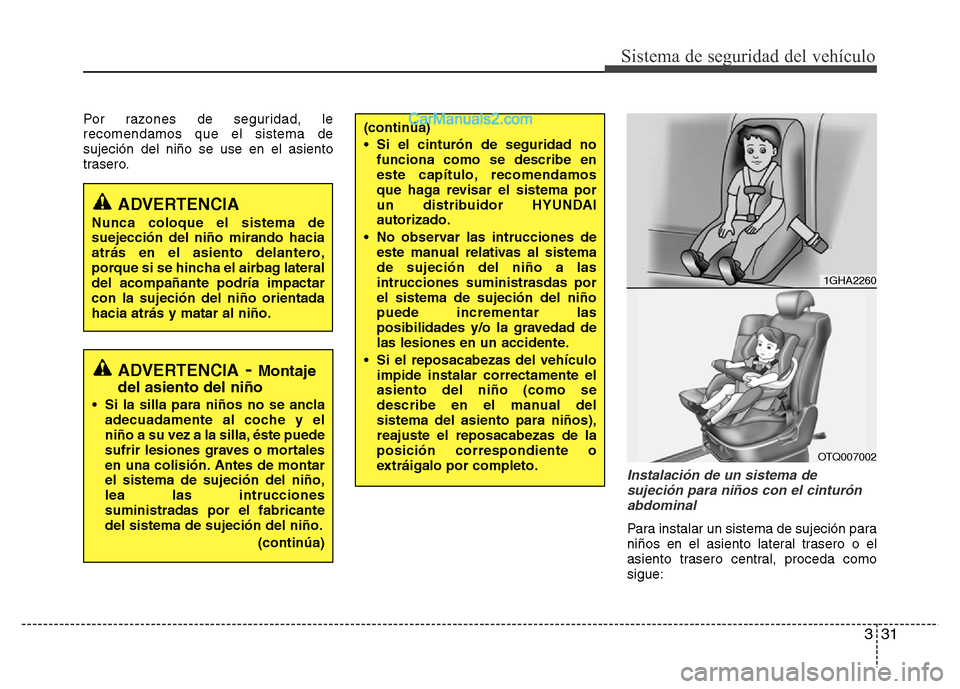

Sistema de seguridad del vehículo
Por razones de seguridad, le
recomendamos que el sistema de
sujeción del niño se use en el asiento
trasero.
Instalación de un sistema de
sujeción para niños con el cinturón
abdominal
Para instalar un sistema de sujeción para
niños en el asiento lateral trasero o el
asiento trasero central, proceda como
sigue:
ADVERTENCIA
Nunca coloque el sistema de
suejección del niño mirando hacia
atrás en el asiento delantero,
porque si se hincha el airbag lateral
del acompañante podría impactar
con la sujeción del niño orientada
hacia atrás y matar al niño.
(continúa)
• Si el cinturón de seguridad no
funciona como se describe en
este capítulo, recomendamos
que haga revisar el sistema por
un distribuidor HYUNDAI
autorizado.
• No observar las intrucciones de
este manual relativas al sistema
de sujeción del niño a las
intrucciones suministrasdas por
el sistema de sujeción del niño
puede incrementar las
posibilidades y/o la gravedad de
las lesiones en un accidente.
• Si el reposacabezas del vehículo
impide instalar correctamente el
asiento del niño (como se
describe en el manual del
sistema del asiento para niños),
reajuste el reposacabezas de la
posición correspondiente o
extráigalo por completo.
ADVERTENCIA- Montaje
del asiento del niño
• Si la silla para niños no se ancla
adecuadamente al coche y el
niño a su vez a la silla, éste puede
sufrir lesiones graves o mortales
en una colisión. Antes de montar
el sistema de sujeción del niño,
lea las intrucciones
suministradas por el fabricante
del sistema de sujeción del niño.
(continúa)
1GHA2260
OTQ007002

Sistema de seguridad del vehículo
32 3

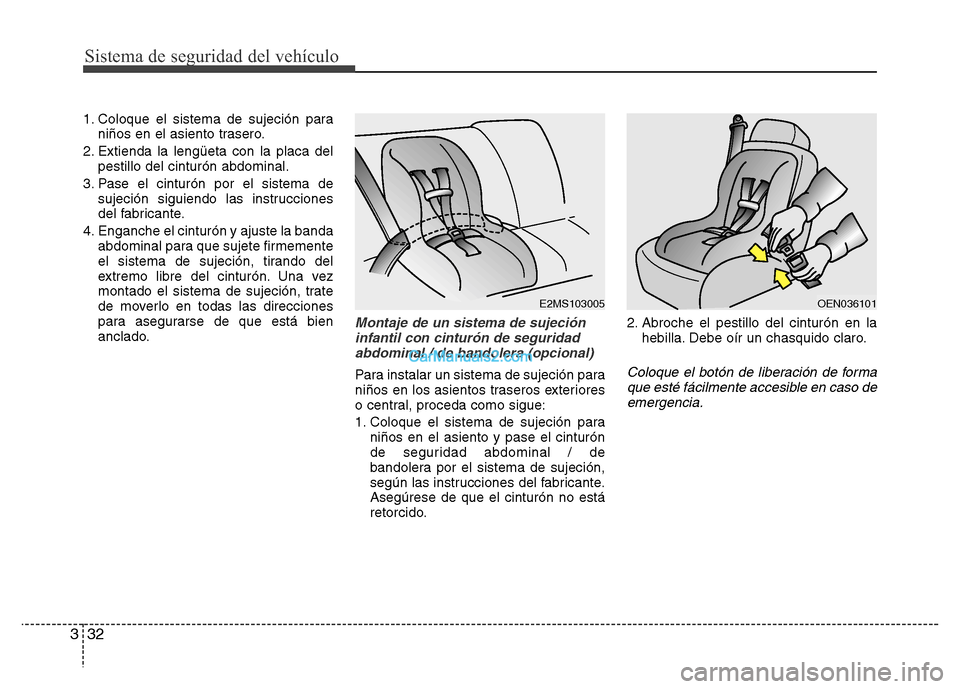

1. Coloque el sistema de sujeción para
niños en el asiento trasero.
2. Extienda la lengüeta con la placa del
pestillo del cinturón abdominal.
3. Pase el cinturón por el sistema de
sujeción siguiendo las instrucciones
del fabricante.
4. Enganche el cinturón y ajuste la banda
abdominal para que sujete firmemente
el sistema de sujeción, tirando del
extremo libre del cinturón. Una vez
montado el sistema de sujeción, trate
de moverlo en todas las direcciones
para asegurarse de que está bien
anclado.
Montaje de un sistema de sujeción
infantil con cinturón de seguridad
abdominal / de bandolera (opcional)
Para instalar un sistema de sujeción para
niños en los asientos traseros exteriores
o central, proceda como sigue:
1. Coloque el sistema de sujeción para
niños en el asiento y pase el cinturón
de seguridad abdominal / de
bandolera por el sistema de sujeción,
según las instrucciones del fabricante.
Asegúrese de que el cinturón no está
retorcido.2. Abroche el pestillo del cinturón en la
hebilla. Debe oír un chasquido claro.Coloque el botón de liberación de forma
que esté fácilmente accesible en caso de
emergencia.
E2MS103005OEN036101

333
Sistema de seguridad del vehículo

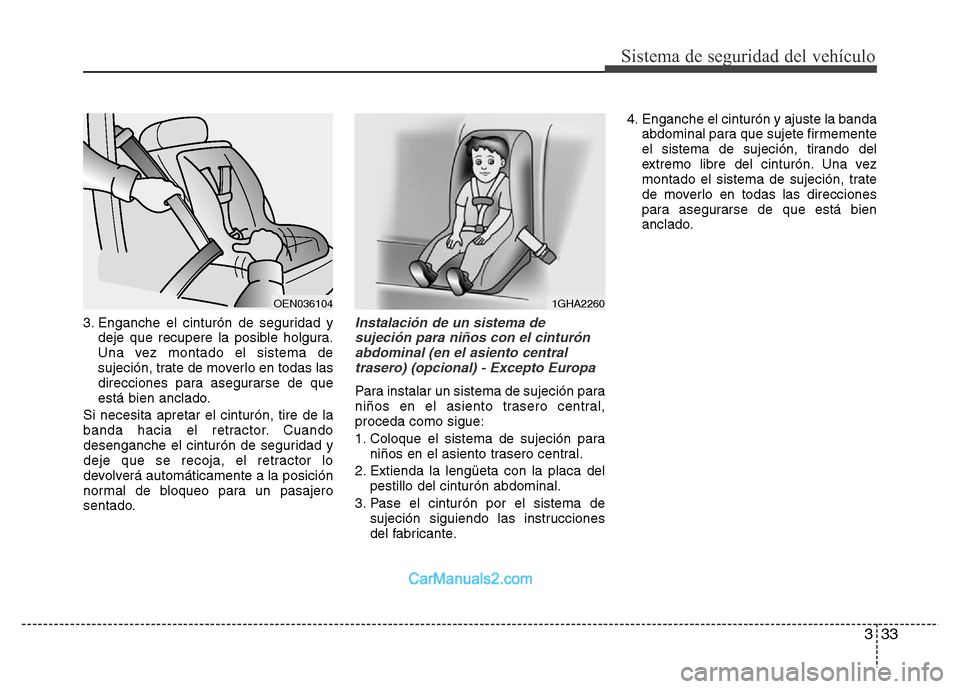

3. Enganche el cinturón de seguridad y
deje que recupere la posible holgura.
Una vez montado el sistema de
sujeción, trate de moverlo en todas las
direcciones para asegurarse de que
está bien anclado.
Si necesita apretar el cinturón, tire de la
banda hacia el retractor. Cuando
desenganche el cinturón de seguridad y
deje que se recoja, el retractor lo
devolverá automáticamente a la posición
normal de bloqueo para un pasajero
sentado.Instalación de un sistema de
sujeción para niños con el cinturón
abdominal (en el asiento central
trasero) (opcional) - Excepto Europa
Para instalar un sistema de sujeción para
niños en el asiento trasero central,
proceda como sigue:
1. Coloque el sistema de sujeción para
niños en el asiento trasero central.
2. Extienda la lengüeta con la placa del
pestillo del cinturón abdominal.
3. Pase el cinturón por el sistema de
sujeción siguiendo las instrucciones
del fabricante.4. Enganche el cinturón y ajuste la banda
abdominal para que sujete firmemente
el sistema de sujeción, tirando del
extremo libre del cinturón. Una vez
montado el sistema de sujeción, trate
de moverlo en todas las direcciones
para asegurarse de que está bien
anclado.
OEN0361041GHA2260

Sistema de seguridad del vehículo
34 3

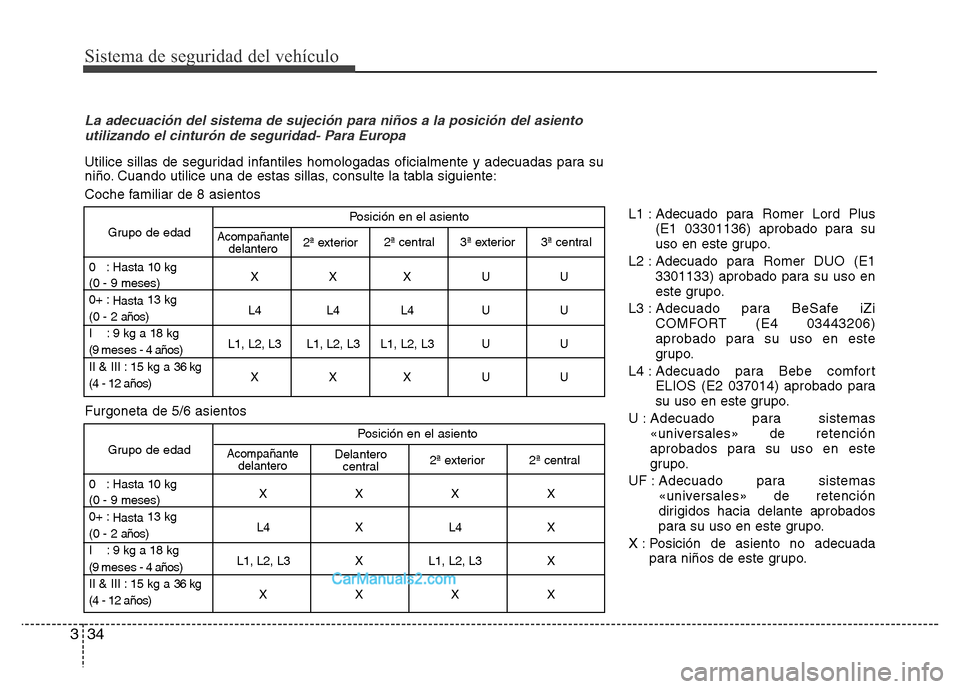

Posición en el asiento
Grupo de edad
0 : Hasta 10 kg
XXXUU
(0 - 9 meses)
0+ :
Hasta13 kg
L4 L4 L4 U U
(0 - 2 años)
I : 9 kg a 18 kg
L1, L2, L3 L1, L2, L3 L1, L2, L3 U U
(9 meses - 4 años)
II & III : 15 kg a 36 kg
XXXUU
(4 - 12 años)
Acompañante
delantero2ª exterior3ª central 3ª exterior 2ª central
Posición en el asiento
Grupo de edad
0 : Hasta 10 kg
XXXX
(0 - 9 meses)
0+ :
Hasta13 kg
L4XL4X
(0 - 2 años)
I : 9 kg a 18 kg
L1, L2, L3 X L1, L2, L3 X
(9 meses - 4 años)
II & III : 15 kg a 36 kg
XXXX
(4 - 12 años)
Acompañante
delanteroDelantero
central2ª central 2ª exterior
Utilice sillas de seguridad infantiles homologadas oficialmente y adecuadas para su
niño. Cuando utilice una de estas sillas, consulte la tabla siguiente:
Coche familiar de 8 asientos
Furgoneta de 5/6 asientos
La adecuación del sistema de sujeción para niños a la posición del asiento
utilizando el cinturón de seguridad- Para Europa
L1 : Adecuado para Romer Lord Plus
(E1 03301136) aprobado para su
uso en este grupo.
L2 : Adecuado para Romer DUO (E1
3301133) aprobado para su uso en
este grupo.
L3 : Adecuado para BeSafe iZi
COMFORT (E4 03443206)
aprobado para su uso en este
grupo.
L4 : Adecuado para Bebe comfort
ELIOS (E2 037014) aprobado para
su uso en este grupo.
U : Adecuado para sistemas
«universales» de retención
aprobados para su uso en este
grupo.
UF : Adecuado para sistemas
«universales» de retención
dirigidos hacia delante aprobados
para su uso en este grupo.
X : Posición de asiento no adecuada
para niños de este grupo.

335
Sistema de seguridad del vehículo

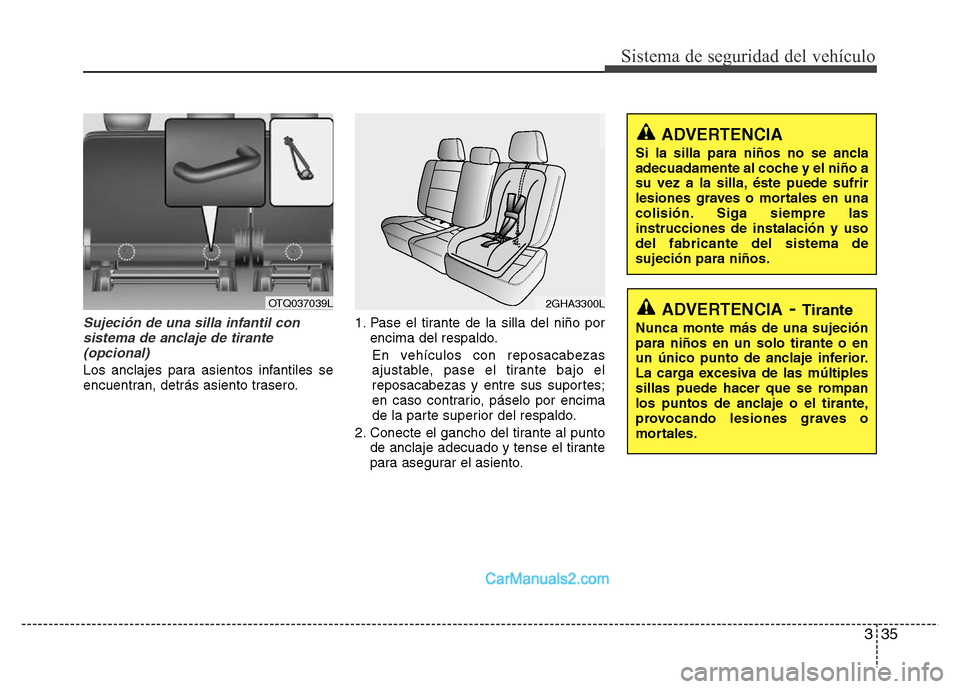

Sujeción de una silla infantil con
sistema de anclaje de tirante
(opcional)
Los anclajes para asientos infantiles se
encuentran, detrás asiento trasero.1. Pase el tirante de la silla del niño por
encima del respaldo.
En vehículos con reposacabezas
ajustable, pase el tirante bajo el
reposacabezas y entre sus suportes;
en caso contrario, páselo por encima
de la parte superior del respaldo.
2. Conecte el gancho del tirante al punto
de anclaje adecuado y tense el tirante
para asegurar el asiento.
ADVERTENCIA- Tirante
Nunca monte más de una sujeción
para niños en un solo tirante o en
un único punto de anclaje inferior.
La carga excesiva de las múltiples
sillas puede hacer que se rompan
los puntos de anclaje o el tirante,
provocando lesiones graves o
mortales.
ADVERTENCIA
Si la silla para niños no se ancla
adecuadamente al coche y el niño a
su vez a la silla, éste puede sufrir
lesiones graves o mortales en una
colisión. Siga siempre las
instrucciones de instalación y uso
del fabricante del sistema de
sujeción para niños.
2GHA3300LOTQ037039L

Sistema de seguridad del vehículo
36 3

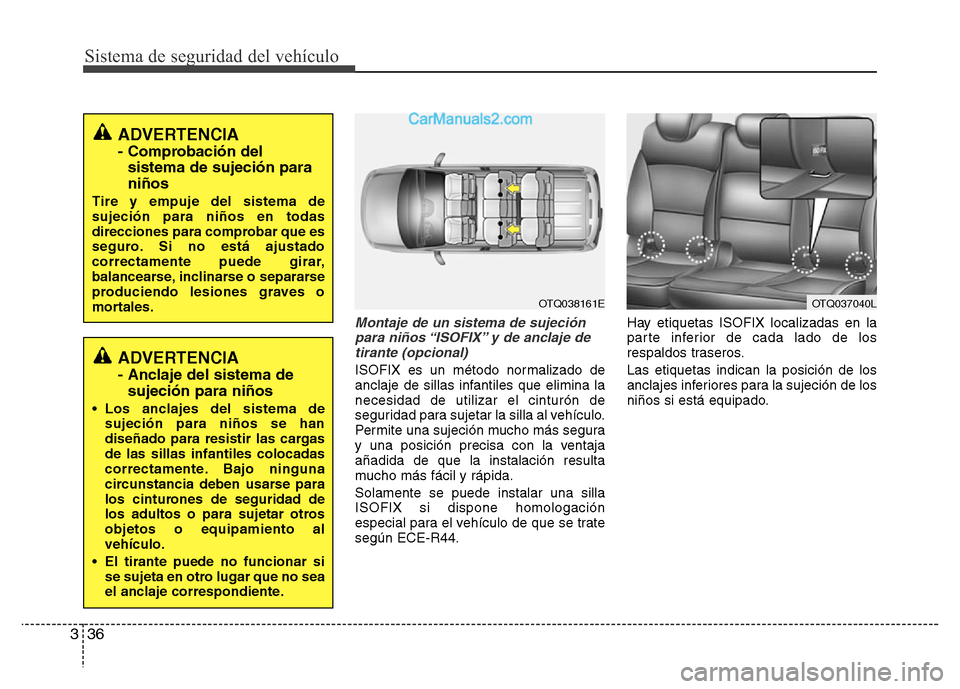

Montaje de un sistema de sujeción
para niños “ISOFIX” y de anclaje de
tirante (opcional)
ISOFIX es un método normalizado de
anclaje de sillas infantiles que elimina la
necesidad de utilizar el cinturón de
seguridad para sujetar la silla al vehículo.
Permite una sujeción mucho más segura
y una posición precisa con la ventaja
añadida de que la instalación resulta
mucho más fácil y rápida.
Solamente se puede instalar una silla
ISOFIX si dispone homologación
especial para el vehículo de que se trate
según ECE-R44.Hay etiquetas ISOFIX localizadas en la
parte inferior de cada lado de los
respaldos traseros.
Las etiquetas indican la posición de los
anclajes inferiores para la sujeción de los
niños si está equipado.
OTQ038161EOTQ037040L
ADVERTENCIA
- Comprobación del
sistema de sujeción para
niños
Tire y empuje del sistema de
sujeción para niños en todas
direcciones para comprobar que es
seguro. Si no está ajustado
correctamente puede girar,
balancearse, inclinarse o separarse
produciendo lesiones graves o
mortales.
ADVERTENCIA
- Anclaje del sistema de
sujeción para niños
• Los anclajes del sistema de
sujeción para niños se han
diseñado para resistir las cargas
de las sillas infantiles colocadas
correctamente. Bajo ninguna
circunstancia deben usarse para
los cinturones de seguridad de
los adultos o para sujetar otros
objetos o equipamiento al
vehículo.
• El tirante puede no funcionar si
se sujeta en otro lugar que no sea
el anclaje correspondiente.

337
Sistema de seguridad del vehículo
A cada lado del asiento trasero, entre el
asiento y el respaldo, hay un par de
puntos de anclaje ISOFIX junto con un
punto de anclaje para tirante en la
bandeja de detrás del asiento. Al
instalarla, debe enganchar la silla en los
puntos de anclaje de forma que se oigan
los chasquidos (compruebe la sujeción
tirando de la silla) y fijarla con el tirante
de la parte superior al punto de anclaje
del respaldo de los asientos traseros.
La instalación y el uso de la silla para
niños debe hacerse de acuerdo con el
manual de instalación que acompaña a
la silla ISOFIX.Para sujetar la silla infantil:
1. Para enganchar la silla al anclaje
ISOFIX, inserte el pestillo de la silla en
el anclaje ISOFIX. Debe oír un
chasquido.
2. Conecte el gancho del tirante al punto
de anclaje y tense el tirante para
asegurar el asiento. (Consulte la
página anterior).
ADVERTENCIA
Monte el asiento de sujeción del
niño completamente hacia atrás
contra el respaldo, con el respaldo
en posición vertical y sin reclinar.
ADVERTENCIA
Cuando instale una silla infantil en
el asiento trasero con el sistema
“ISOFIX” del vehículo, todas las
placas o lengüetas metálicas del
pestillo de los cinturones traseros
que no se utilizan deben
asegurarse perfectamente en las
hebillas correspondientes y la
banda del cinturón debe retraerse
detrás sistema de sujeción infantil,
para evitar que los niños alcancen
y agarren los cinturones sueltos.
Si se dejan las placas o lengüetas
metálicas del pestillo de los
cinturones traseros sueltas, los
niños podrían alcanzar los
cinturones y sufrir una
estrangulación y lesiones graves o
mortales en la silla para niños.
PRECAUCIÓN
No raye ni enganche la cincha del
cinturón trasero para la palanca del
asiento ISOFIX o para el anclaje
ISOFIX durante el montaje.
OUN036140L

Sistema de seguridad del vehículo
38 3
(continúa)

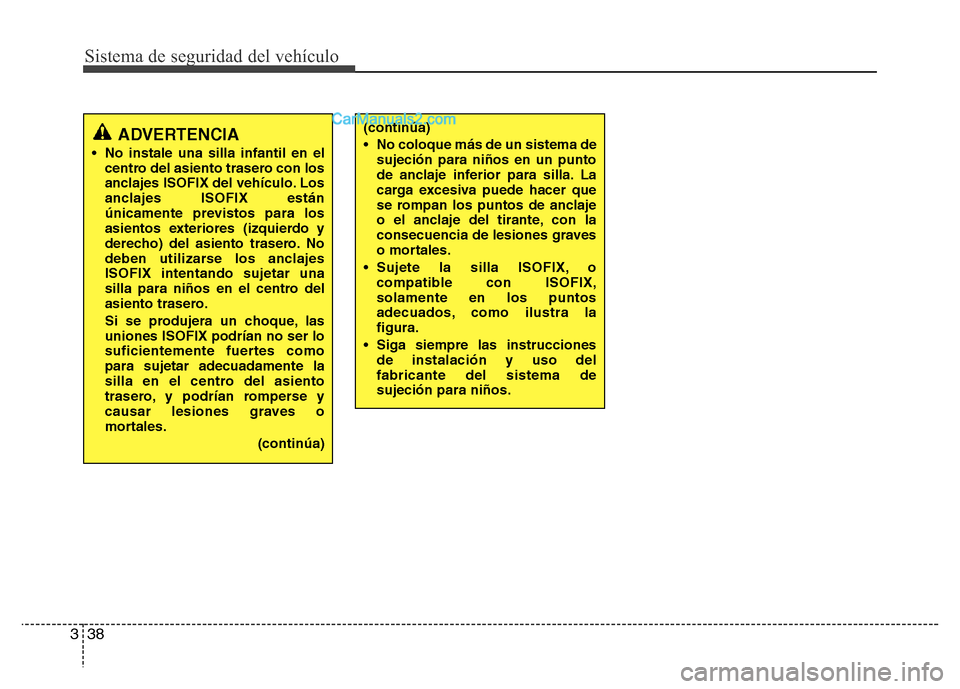

• No coloque más de un sistema de
sujeción para niños en un punto
de anclaje inferior para silla. La
carga excesiva puede hacer que
se rompan los puntos de anclaje
o el anclaje del tirante, con la
consecuencia de lesiones graves
o mortales.
• Sujete la silla ISOFIX, o
compatible con ISOFIX,
solamente en los puntos
adecuados, como ilustra la
figura.
• Siga siempre las instrucciones
de instalación y uso del
fabricante del sistema de
sujeción para niños.ADVERTENCIA
• No instale una silla infantil en el
centro del asiento trasero con los
anclajes ISOFIX del vehículo. Los
anclajes ISOFIX están
únicamente previstos para los
asientos exteriores (izquierdo y
derecho) del asiento trasero. No
deben utilizarse los anclajes
ISOFIX intentando sujetar una
silla para niños en el centro del
asiento trasero.
Si se produjera un choque, las
uniones ISOFIX podrían no ser lo
suficientemente fuertes como
para sujetar adecuadamente la
silla en el centro del asiento
trasero, y podrían romperse y
causar lesiones graves o
mortales.
(continúa)
