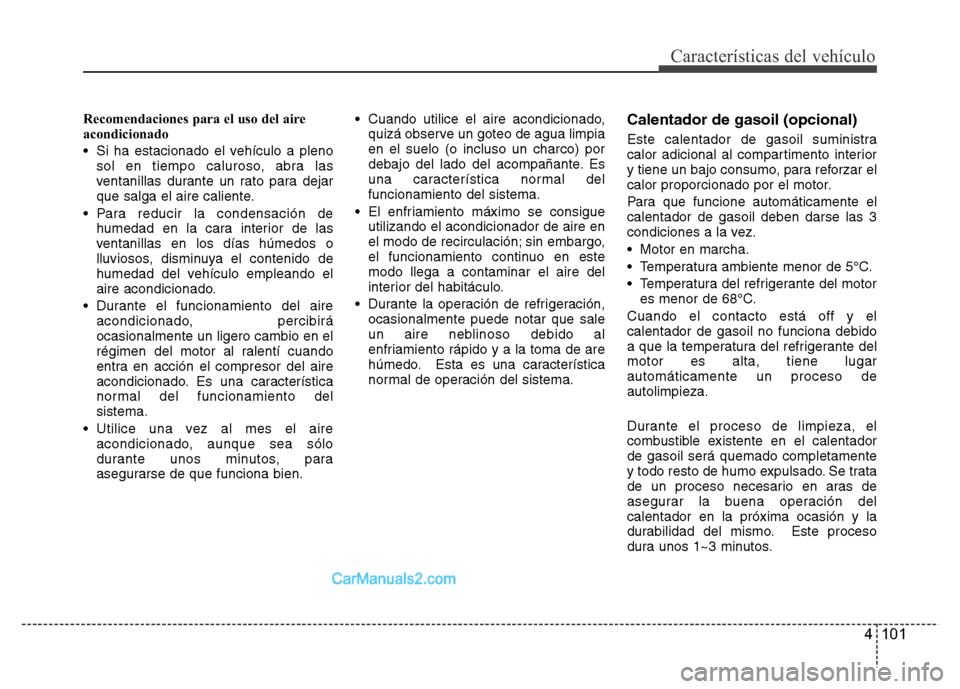

2016 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

4 101
Características del vehículo
Recomendaciones para el uso del aire
acondicionado
• Si ha estacionado el vehículo a pleno
sol en tiempo caluroso, abra las
ventanillas durante un rato para dejar
que salga el aire caliente.
• Para reducir la condensación de
humedad en la cara interior de las
ventanillas en los días húmedos o
lluviosos, disminuya el contenido de
humedad del vehículo empleando el
aire acondicionado.
• Durante el funcionamiento del aire
acondicionado, percibirá
ocasionalmente un ligero cambio en el
régimen del motor al ralentí cuando
entra en acción el compresor del aire
acondicionado. Es una característica
normal del funcionamiento del
sistema.
• Utilice una vez al mes el aire
acondicionado, aunque sea sólo
durante unos minutos, para
asegurarse de que funciona bien.• Cuando utilice el aire acondicionado,
quizá observe un goteo de agua limpia
en el suelo (o incluso un charco) por
debajo del lado del acompañante. Es
una característica normal del
funcionamiento del sistema.
• El enfriamiento máximo se consigue
utilizando el acondicionador de aire en
el modo de recirculación; sin embargo,
el funcionamiento continuo en este
modo llega a contaminar el aire del
interior del habitáculo.
• Durante la operación de refrigeración,
ocasionalmente puede notar que sale
un aire neblinoso debido al
enfriamiento rápido y a la toma de are
húmedo. Esta es una característica
normal de operación del sistema.Calentador de gasoil (opcional)
Este calentador de gasoil suministra
calor adicional al compartimento interior
y tiene un bajo consumo, para reforzar el
calor proporcionado por el motor.
Para que funcione automáticamente el
calentador de gasoil deben darse las 3
condiciones a la vez.
• Motor en marcha.
• Temperatura ambiente menor de 5°C.
• Temperatura del refrigerante del motor
es menor de 68°C.
Cuando el contacto está off y el
calentador de gasoil no funciona debido
a que la temperatura del refrigerante del
motor es alta, tiene lugar
automáticamente un proceso de
autolimpieza.
Durante el proceso de limpieza, el
combustible existente en el calentador
de gasoil será quemado completamente
y todo resto de humo expulsado. Se trata
de un proceso necesario en aras de
asegurar la buena operación del
calentador en la próxima ocasión y la
durabilidad del mismo. Este proceso
dura unos 1~3 minutos.

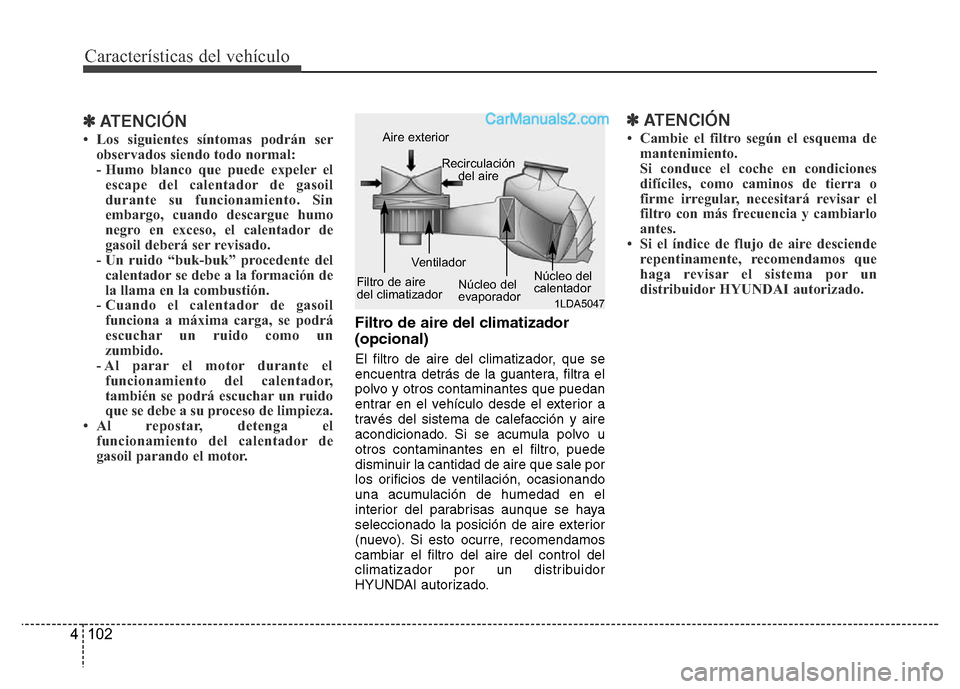

Características del vehículo
102 4
✽ATENCIÓN
• Los siguientes síntomas podrán ser
observados siendo todo normal:
- Humo blanco que puede expeler el
escape del calentador de gasoil
durante su funcionamiento. Sin
embargo, cuando descargue humo
negro en exceso, el calentador de
gasoil deberá ser revisado.
- Un ruido “buk-buk” procedente del
calentador se debe a la formación de
la llama en la combustión.
- Cuando el calentador de gasoil
funciona a máxima carga, se podrá
escuchar un ruido como un
zumbido.
- Al parar el motor durante el
funcionamiento del calentador,
también se podrá escuchar un ruido
que se debe a su proceso de limpieza.
• Al repostar, detenga el
funcionamiento del calentador de
gasoil parando el motor.
Filtro de aire del climatizador
(opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si esto ocurre, recomendamos
cambiar el filtro del aire del control del
climatizador por un distribuidor
HYUNDAI autorizado.
✽ATENCIÓN
• Cambie el filtro según el esquema de
mantenimiento.
Si conduce el coche en condiciones
difíciles, como caminos de tierra o
firme irregular, necesitará revisar el
filtro con más frecuencia y cambiarlo
antes.
• Si el índice de flujo de aire desciende
repentinamente, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
1LDA5047
Aire exterior
Recirculación
del aire
Filtro de aire
del climatizadorVentilador
Núcleo del
evaporadorNúcleo del
calentador

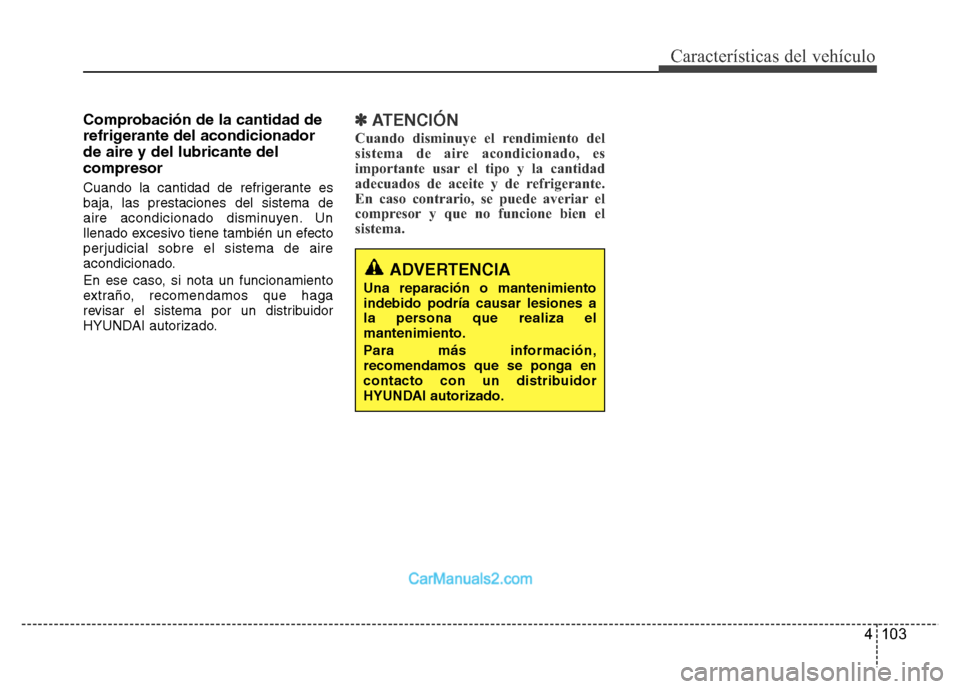

4 103
Características del vehículo
Comprobación de la cantidad de
refrigerante del acondicionador
de aire y del lubricante del
compresor
Cuando la cantidad de refrigerante es
baja, las prestaciones del sistema de
aire acondicionado disminuyen. Un
llenado excesivo tiene también un efecto
perjudicial sobre el sistema de aire
acondicionado.
En ese caso, si nota un funcionamiento
extraño, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
✽ATENCIÓN
Cuando disminuye el rendimiento del
sistema de aire acondicionado, es
importante usar el tipo y la cantidad
adecuados de aceite y de refrigerante.
En caso contrario, se puede averiar el
compresor y que no funcione bien el
sistema.
ADVERTENCIA
Una reparación o mantenimiento
indebido podría causar lesiones a
la persona que realiza el
mantenimiento.
Para más información,
recomendamos que se ponga en
contacto con un distribuidor
HYUNDAI autorizado.

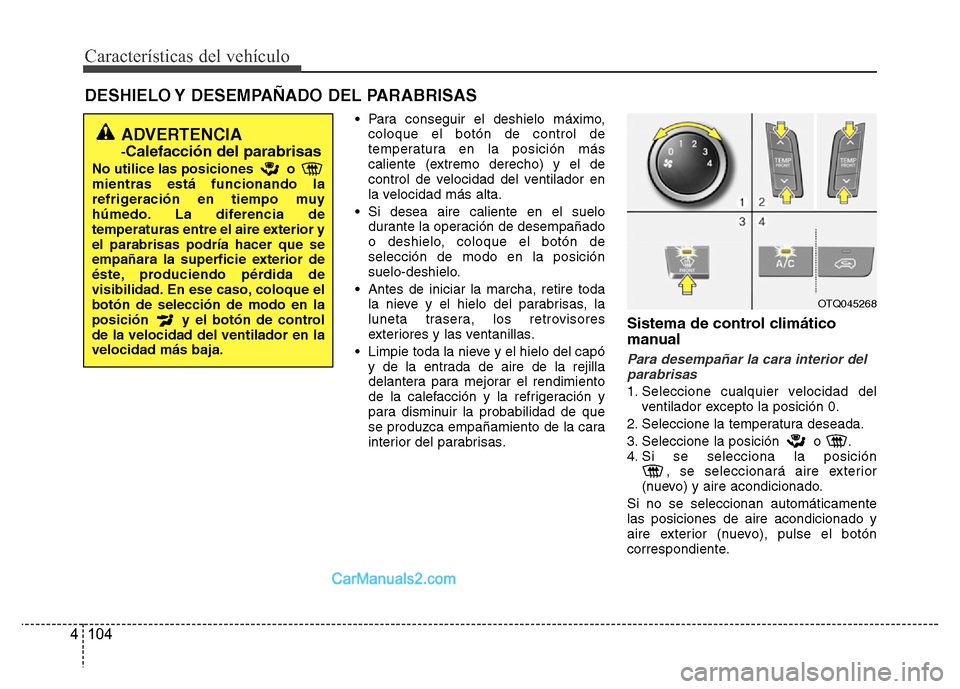

Características del vehículo
104 4
• Para conseguir el deshielo máximo,
coloque el botón de control de
temperatura en la posición más
caliente (extremo derecho) y el de
control de velocidad del ventilador en
la velocidad más alta.
• Si desea aire caliente en el suelo
durante la operación de desempañado
o deshielo, coloque el botón de
selección de modo en la posición
suelo-deshielo.
• Antes de iniciar la marcha, retire toda
la nieve y el hielo del parabrisas, la
luneta trasera, los retrovisores
exteriores y las ventanillas.
• Limpie toda la nieve y el hielo del capó
y de la entrada de aire de la rejilla
delantera para mejorar el rendimiento
de la calefacción y la refrigeración y
para disminuir la probabilidad de que
se produzca empañamiento de la cara
interior del parabrisas.
Sistema de control climático
manual
Para desempañar la cara interior del
parabrisas
1. Seleccione cualquier velocidad del
ventilador excepto la posición 0.
2. Seleccione la temperatura deseada.
3. Seleccione la posición o .
4. Si se selecciona la posición
, se seleccionará aire exterior
(nuevo) y aire acondicionado.
Si no se seleccionan automáticamente
las posiciones de aire acondicionado y
aire exterior (nuevo), pulse el botón
correspondiente.
DESHIELO Y DESEMPAÑADO DEL PARABRISAS
ADVERTENCIA
-Calefacción del parabrisas
No utilice las posiciones o
mientras está funcionando la
refrigeración en tiempo muy
húmedo. La diferencia de
temperaturas entre el aire exterior y
el parabrisas podría hacer que se
empañara la superficie exterior de
éste, produciendo pérdida de
visibilidad. En ese caso, coloque el
botón de selección de modo en la
posición y el botón de control
de la velocidad del ventilador en la
velocidad más baja.
OTQ045268

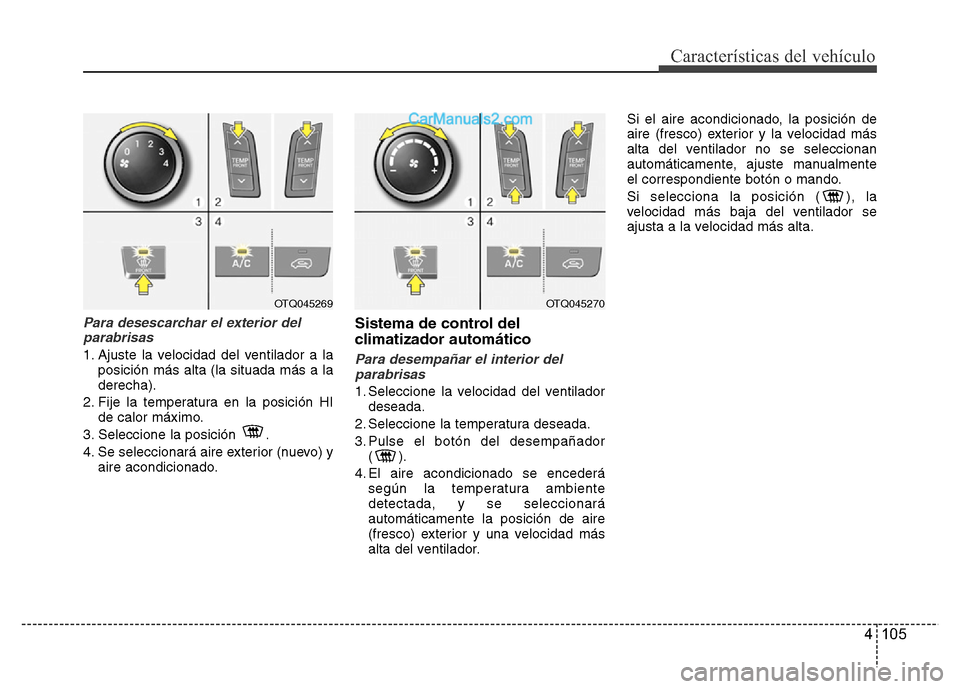

4 105
Características del vehículo
Para desescarchar el exterior del
parabrisas
1. Ajuste la velocidad del ventilador a la
posición más alta (la situada más a la
derecha).
2. Fije la temperatura en la posición HI
de calor máximo.
3. Seleccione la posición .
4. Se seleccionará aire exterior (nuevo) y
aire acondicionado.
Sistema de control del
climatizador automático
Para desempañar el interior del
parabrisas
1. Seleccione la velocidad del ventilador
deseada.
2. Seleccione la temperatura deseada.
3. Pulse el botón del desempañador
().
4. El aire acondicionado se encederá
según la temperatura ambiente
detectada, y se seleccionará
automáticamente la posición de aire
(fresco) exterior y una velocidad más
alta del ventilador.Si el aire acondicionado, la posición de
aire (fresco) exterior y la velocidad más
alta del ventilador no se seleccionan
automáticamente, ajuste manualmente
el correspondiente botón o mando.
Si selecciona la posición ( ), la
velocidad más baja del ventilador se
ajusta a la velocidad más alta.
OTQ045269OTQ045270

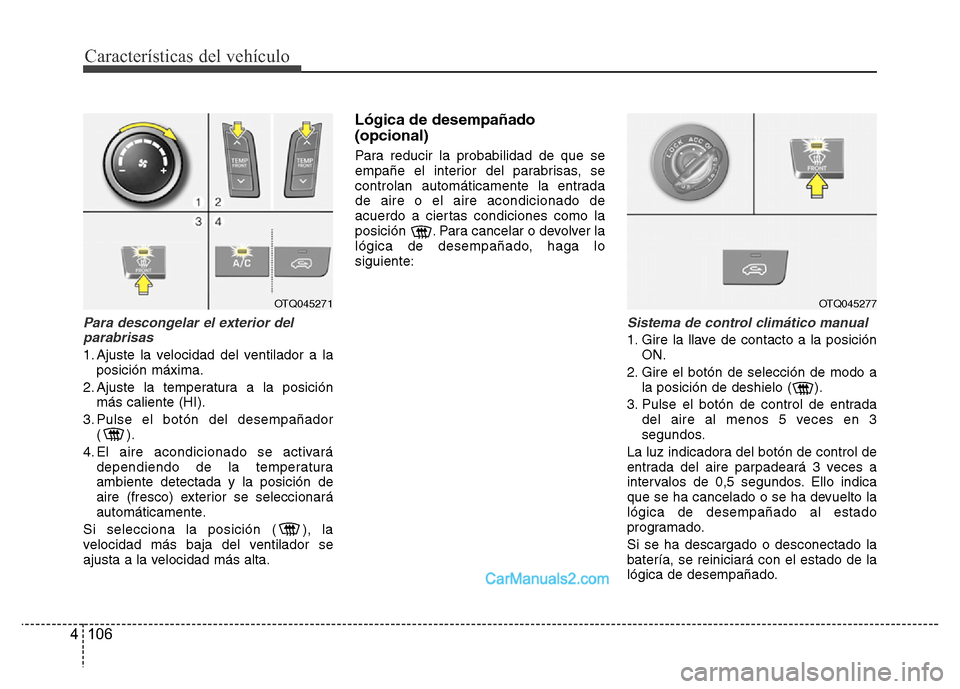

Características del vehículo
106 4
Para descongelar el exterior del
parabrisas
1. Ajuste la velocidad del ventilador a la
posición máxima.
2. Ajuste la temperatura a la posición
más caliente (HI).
3. Pulse el botón del desempañador
().
4. El aire acondicionado se activará
dependiendo de la temperatura
ambiente detectada y la posición de
aire (fresco) exterior se seleccionará
automáticamente.
Si selecciona la posición ( ), la
velocidad más baja del ventilador se
ajusta a la velocidad más alta.
Lógica de desempañado
(opcional)
Para reducir la probabilidad de que se
empañe el interior del parabrisas, se
controlan automáticamente la entrada
de aire o el aire acondicionado de
acuerdo a ciertas condiciones como la
posición . Para cancelar o devolver la
lógica de desempañado, haga lo
siguiente:
Sistema de control climático manual
1. Gire la llave de contacto a la posición
ON.
2. Gire el botón de selección de modo a
la posición de deshielo ( ).
3. Pulse el botón de control de entrada
del aire al menos 5 veces en 3
segundos.
La luz indicadora del botón de control de
entrada del aire parpadeará 3 veces a
intervalos de 0,5 segundos. Ello indica
que se ha cancelado o se ha devuelto la
lógica de desempañado al estado
programado.
Si se ha descargado o desconectado la
batería, se reiniciará con el estado de la
lógica de desempañado.
OTQ045277OTQ045271

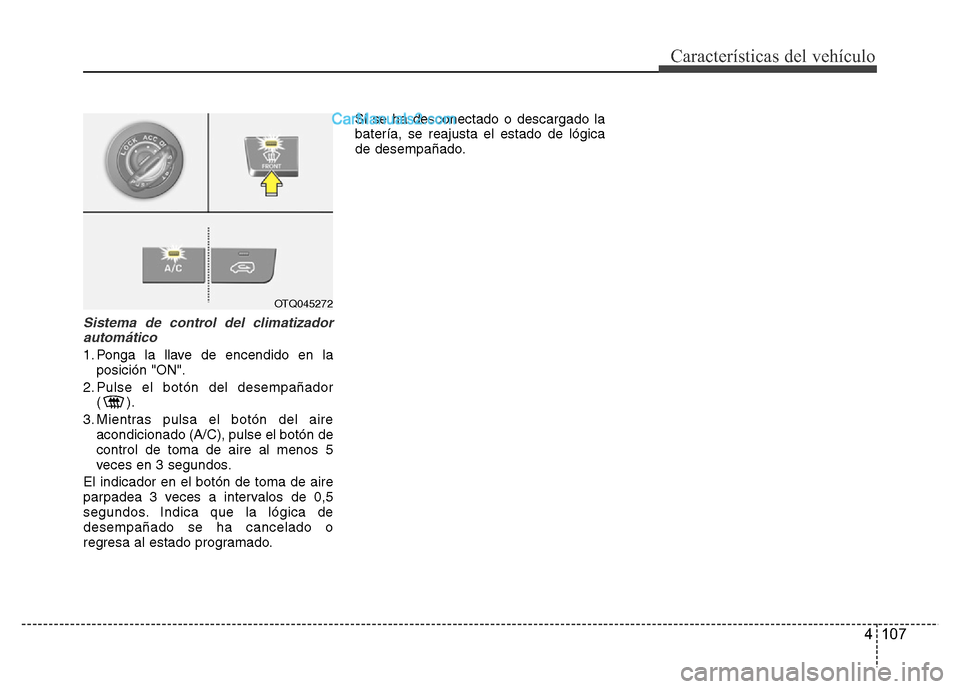

4 107
Características del vehículo
Sistema de control del climatizador
automático
1. Ponga la llave de encendido en la
posición "ON".
2. Pulse el botón del desempañador
().
3. Mientras pulsa el botón del aire
acondicionado (A/C), pulse el botón de
control de toma de aire al menos 5
veces en 3 segundos.
El indicador en el botón de toma de aire
parpadea 3 veces a intervalos de 0,5
segundos. Indica que la lógica de
desempañado se ha cancelado o
regresa al estado programado.Si se ha desconectado o descargado la
batería, se reajusta el estado de lógica
de desempañado.
OTQ045272

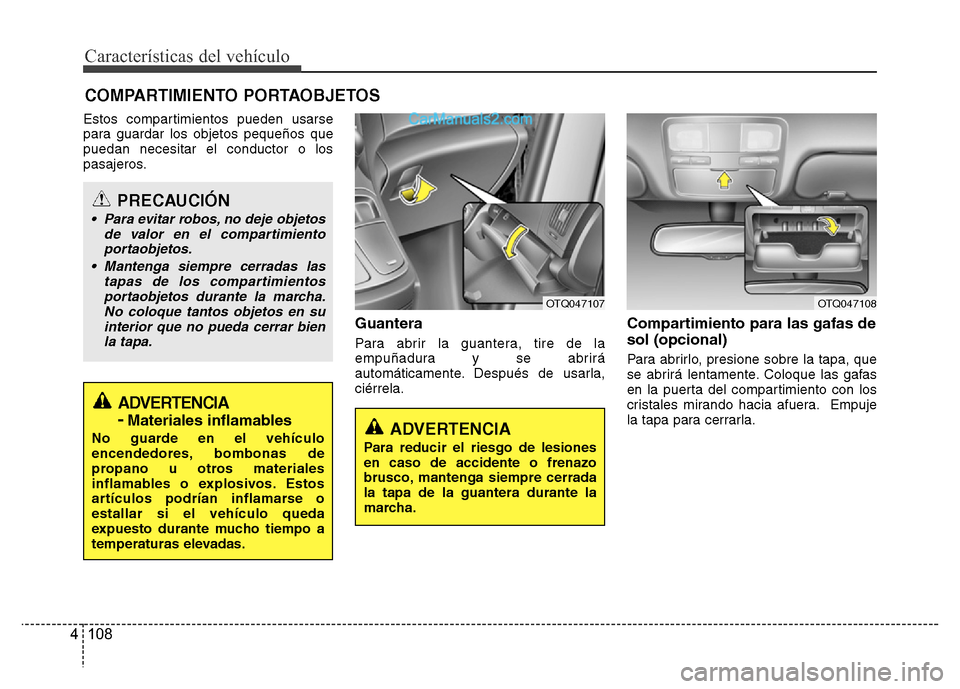

Características del vehículo
108 4
Estos compartimientos pueden usarse
para guardar los objetos pequeños que
puedan necesitar el conductor o los
pasajeros.
Guantera
Para abrir la guantera, tire de la
empuñadura y se abrirá
automáticamente. Después de usarla,
ciérrela.
Compartimiento para las gafas de
sol (opcional)
Para abrirlo, presione sobre la tapa, que
se abrirá lentamente. Coloque las gafas
en la puerta del compartimiento con los
cristales mirando hacia afuera. Empuje
la tapa para cerrarla.
COMPARTIMIENTO PORTAOBJETOS
ADVERTENCIA
- Materiales inflamables
No guarde en el vehículo
encendedores, bombonas de
propano u otros materiales
inflamables o explosivos. Estos
artículos podrían inflamarse o
estallar si el vehículo queda
expuesto durante mucho tiempo a
temperaturas elevadas.
PRECAUCIÓN
• Para evitar robos, no deje objetos
de valor en el compartimiento
portaobjetos.
• Mantenga siempre cerradas las
tapas de los compartimientos
portaobjetos durante la marcha.
No coloque tantos objetos en su
interior que no pueda cerrar bien
la tapa.
ADVERTENCIA
Para reducir el riesgo de lesiones
en caso de accidente o frenazo
brusco, mantenga siempre cerrada
la tapa de la guantera durante la
marcha.
OTQ047107OTQ047108
