2016 Hyundai H-1 (Grand Starex) Manual del propietario (in Spanish)

461
Características del vehículo

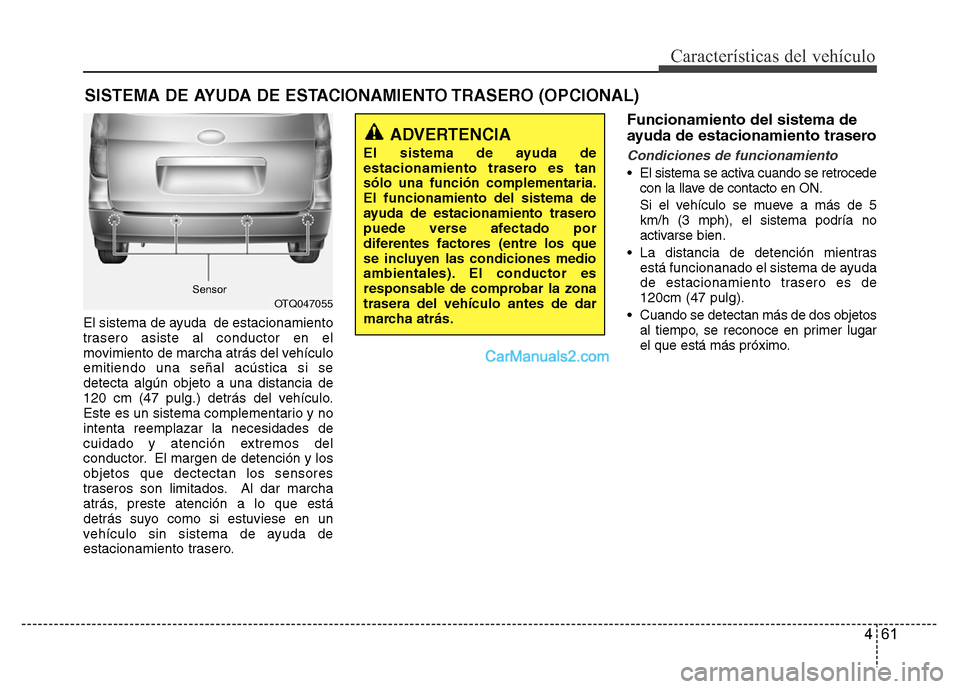

SISTEMA DE AYUDA DE ESTACIONAMIENTO TRASERO (OPCIONAL)
El sistema de ayuda de estacionamiento
trasero asiste al conductor en el
movimiento de marcha atrás del vehículo
emitiendo una señal acústica si se
detecta algún objeto a una distancia de
120 cm (47 pulg.) detrás del vehículo.
Este es un sistema complementario y no
intenta reemplazar la necesidades de
cuidado y atención extremos del
conductor. El margen de detención y los
objetos que dectectan los sensores
traseros son limitados. Al dar marcha
atrás, preste atención a lo que está
detrás suyo como si estuviese en un
vehículo sin sistema de ayuda de
estacionamiento trasero.
Funcionamiento del sistema de
ayuda de estacionamiento trasero
Condiciones de funcionamiento
•El sistema se activa cuando se retrocede
con la llave de contacto en ON.
Si el vehículo se mueve a más de 5
km/h (3 mph), el sistema podría no
activarse bien.
• La distancia de detención mientras
está funcionanado el sistema de ayuda
de estacionamiento trasero es de
120cm (47 pulg).
• Cuando se detectan más de dos objetos
al tiempo, se reconoce en primer lugar
el que está más próximo.
ADVERTENCIA
El sistema de ayuda de
estacionamiento trasero es tan
sólo una función complementaria.
El funcionamiento del sistema de
ayuda de estacionamiento trasero
puede verse afectado por
diferentes factores (entre los que
se incluyen las condiciones medio
ambientales). El conductor es
responsable de comprobar la zona
trasera del vehículo antes de dar
marcha atrás.
OTQ047055 Sensor

Características del vehículo
62 4

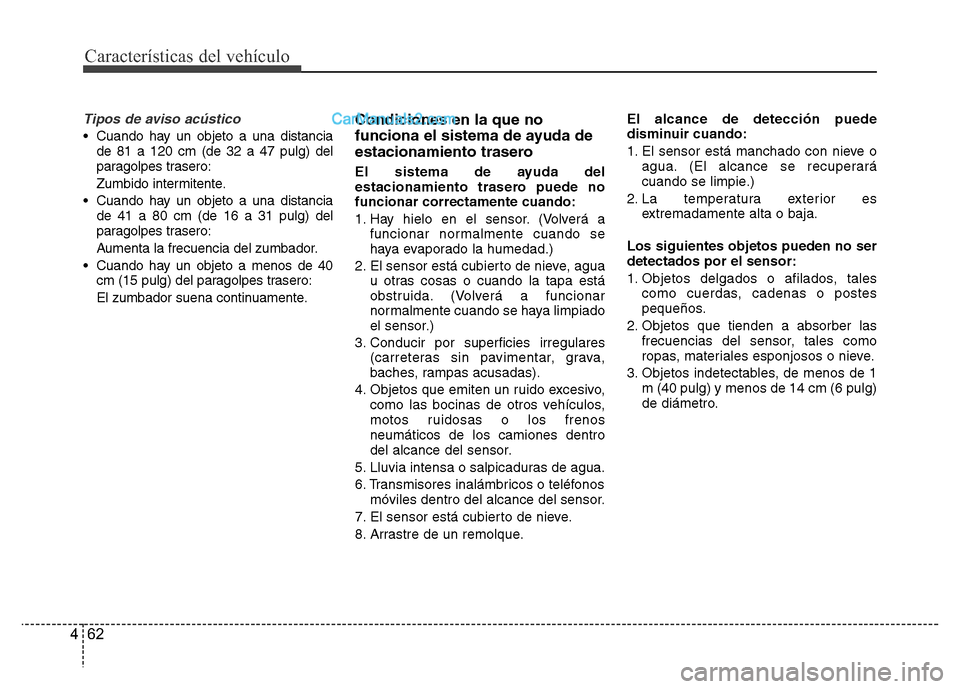

Tipos de aviso acústico
• Cuando hay un objeto a una distancia
de 81 a 120 cm (de 32 a 47 pulg) del
paragolpes trasero:
Zumbido intermitente.
• Cuando hay un objeto a una distancia
de 41 a 80 cm (de 16 a 31 pulg) del
paragolpes trasero:
Aumenta la frecuencia del zumbador.
• Cuando hay un objeto a menos de 40
cm (15 pulg) del paragolpes trasero:
El zumbador suena continuamente.
Condiciones en la que no
funciona el sistema de ayuda de
estacionamiento trasero
El sistema de ayuda del
estacionamiento trasero puede no
funcionar correctamente cuando:
1. Hay hielo en el sensor. (Volverá a
funcionar normalmente cuando se
haya evaporado la humedad.)
2. El sensor está cubierto de nieve, agua
u otras cosas o cuando la tapa está
obstruida. (Volverá a funcionar
normalmente cuando se haya limpiado
el sensor.)
3. Conducir por superficies irregulares
(carreteras sin pavimentar, grava,
baches, rampas acusadas).
4. Objetos que emiten un ruido excesivo,
como las bocinas de otros vehículos,
motos ruidosas o los frenos
neumáticos de los camiones dentro
del alcance del sensor.
5. Lluvia intensa o salpicaduras de agua.
6. Transmisores inalámbricos o teléfonos
móviles dentro del alcance del sensor.
7. El sensor está cubierto de nieve.
8. Arrastre de un remolque.El alcance de detección puede
disminuir cuando:
1. El sensor está manchado con nieve o
agua. (El alcance se recuperará
cuando se limpie.)
2. La temperatura exterior es
extremadamente alta o baja.
Los siguientes objetos pueden no ser
detectados por el sensor:
1. Objetos delgados o afilados, tales
como cuerdas, cadenas o postes
pequeños.
2. Objetos que tienden a absorber las
frecuencias del sensor, tales como
ropas, materiales esponjosos o nieve.
3. Objetos indetectables, de menos de 1
m (40 pulg) y menos de 14 cm (6 pulg)
de diámetro.

463
Características del vehículo

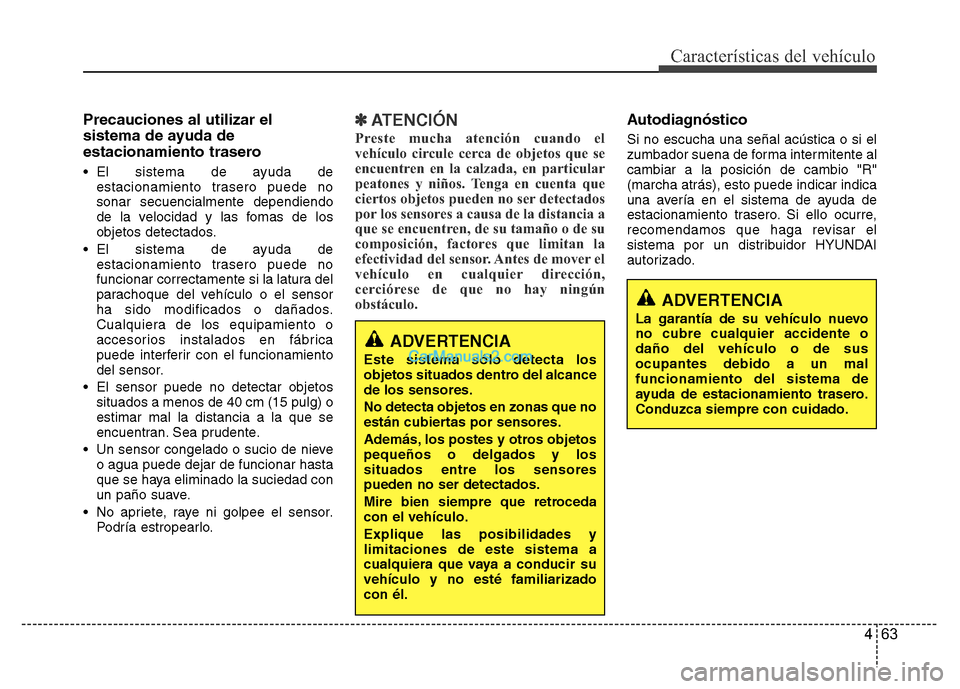

Precauciones al utilizar el
sistema de ayuda de
estacionamiento trasero
• El sistema de ayuda de
estacionamiento trasero puede no
sonar secuencialmente dependiendo
de la velocidad y las fomas de los
objetos detectados.
• El sistema de ayuda de
estacionamiento trasero puede no
funcionar correctamente si la latura del
parachoque del vehículo o el sensor
ha sido modificados o dañados.
Cualquiera de los equipamiento o
accesorios instalados en fábrica
puede interferir con el funcionamiento
del sensor.
• El sensor puede no detectar objetos
situados a menos de 40 cm (15 pulg) o
estimar mal la distancia a la que se
encuentran. Sea prudente.
• Un sensor congelado o sucio de nieve
o agua puede dejar de funcionar hasta
que se haya eliminado la suciedad con
un paño suave.
• No apriete, raye ni golpee el sensor.
Podría estropearlo.
✽ATENCIÓN
Preste mucha atención cuando el
vehículo circule cerca de objetos que se
encuentren en la calzada, en particular
peatones y niños. Tenga en cuenta que
ciertos objetos pueden no ser detectados
por los sensores a causa de la distancia a
que se encuentren, de su tamaño o de su
composición, factores que limitan la
efectividad del sensor. Antes de mover el
vehículo en cualquier dirección,
cerciórese de que no hay ningún
obstáculo.
Autodiagnóstico
Si no escucha una señal acústica o si el
zumbador suena de forma intermitente al
cambiar a la posición de cambio "R"
(marcha atrás), esto puede indicar indica
una avería en el sistema de ayuda de
estacionamiento trasero. Si ello ocurre,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
ADVERTENCIA
La garantía de su vehículo nuevo
no cubre cualquier accidente o
daño del vehículo o de sus
ocupantes debido a un mal
funcionamiento del sistema de
ayuda de estacionamiento trasero.
Conduzca siempre con cuidado.
ADVERTENCIA
Este sistema sólo detecta los
objetos situados dentro del alcance
de los sensores.
No detecta objetos en zonas que no
están cubiertas por sensores.
Además, los postes y otros objetos
pequeños o delgados y los
situados entre los sensores
pueden no ser detectados.
Mire bien siempre que retroceda
con el vehículo.
Explique las posibilidades y
limitaciones de este sistema a
cualquiera que vaya a conducir su
vehículo y no esté familiarizado
con él.

Características del vehículo
64 4
La cámara de visión trasera se activará
cuando se encienda la luz de marcha
atrás con el interruptor de encendido en
ON y la palanca de cambios en la
posición R (marcha atrás).1. Ancho del vehículo
2. 100 cm desde el parachoques trasero
3. 50 cm desde el parachoques trasero
4. 300 cm desde el parachoques trasero
✽ATENCIÓN
Aparecerá la advertencia "Warning !
Check surroundings for safety" en la
pantalla de visión trasera al activar la
cámara de visión trasera.
Utilice el sistema de intermitentes de
emergencia cuando se vea obligado a
detener el vehículo en un lugar peligroso.
Cuando tenga que hacer una parada de
emergencia en esas circunstancias,
sálgase de la carretera en cuanto pueda.
Se encienden los intermitentes de
emergencia pulsando el interruptor
correspondiente. Esto hace que
parpadeen todos los indicadores de giro.
Los intermitentes de emergencia
funcionan incluso aunque la llave no esté
en el contacto.
Para apagar los intermitentes de
emergencia, pulse el interruptor otra vez.
CÁMARA DE VISIÓN TRASERA (OPCIONAL)
ADVERTENCIA
• Este sistema adicional funciona
sólo cuando : Es responsabilidad
del conductor comprobar siem
-pre por los retrovisores interiores
y exteriores y comprobar la zona
trasera del vehículo antes de
iniciar la conducción marcha
atrás porque hay puntos que no
se pueden ver a través de la
cámara.
• Mantenga siempre limpia las
lentes de la cámara. Si las lentes
están cubiertas con materiales
externos, la cámara no
funcionará correctamente.
OTQ045415
OTQ055210
■Tipo A
INTERMITENTES DE
EMERGENCIA
OTQ045267

465
Características del vehículo

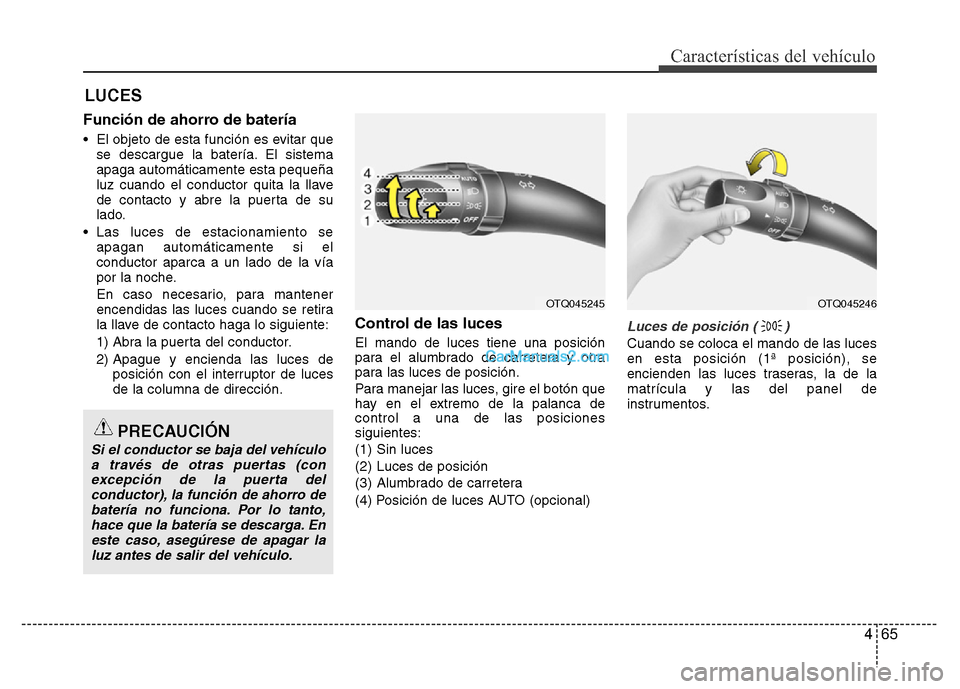

Función de ahorro de batería
• El objeto de esta función es evitar que
se descargue la batería. El sistema
apaga automáticamente esta pequeña
luz cuando el conductor quita la llave
de contacto y abre la puerta de su
lado.
• Las luces de estacionamiento se
apagan automáticamente si el
conductor aparca a un lado de la vía
por la noche.
En caso necesario, para mantener
encendidas las luces cuando se retira
la llave de contacto haga lo siguiente:
1) Abra la puerta del conductor.
2) Apague y encienda las luces de
posición con el interruptor de luces
de la columna de dirección.
Control de las luces
El mando de luces tiene una posición
para el alumbrado de carretera y otra
para las luces de posición.
Para manejar las luces, gire el botón que
hay en el extremo de la palanca de
control a una de las posiciones
siguientes:
(1) Sin luces
(2) Luces de posición
(3) Alumbrado de carretera
(4) Posición de luces AUTO (opcional)
Luces de posición ( )
Cuando se coloca el mando de las luces
en esta posición (1ª posición), se
encienden las luces traseras, la de la
matrícula y las del panel de
instrumentos.
LUCES
PRECAUCIÓN
Si el conductor se baja del vehículo
a través de otras puertas (con
excepción de la puerta del
conductor), la función de ahorro de
batería no funciona. Por lo tanto,
hace que la batería se descarga. En
este caso, asegúrese de apagar la
luz antes de salir del vehículo.
OTQ045245OTQ045246

Características del vehículo
66 4

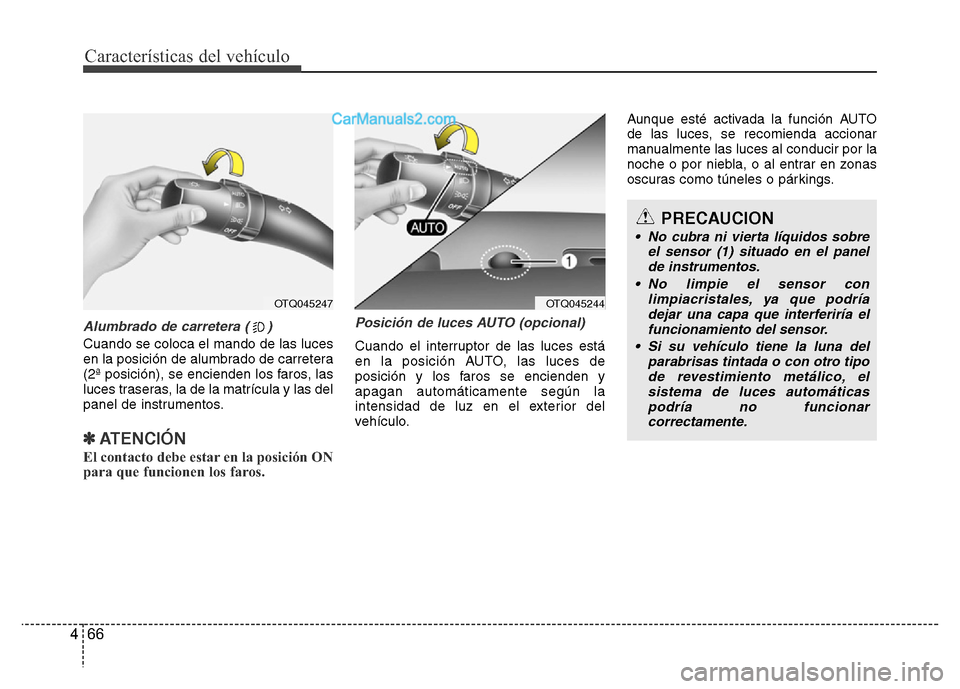

Alumbrado de carretera ( )
Cuando se coloca el mando de las luces
en la posición de alumbrado de carretera
(2ª posición), se encienden los faros, las
luces traseras, la de la matrícula y las del
panel de instrumentos.
✽ATENCIÓN
El contacto debe estar en la posición ON
para que funcionen los faros.
Posición de luces AUTO (opcional)
Cuando el interruptor de las luces está
en la posición AUTO, las luces de
posición y los faros se encienden y
apagan automáticamente según la
intensidad de luz en el exterior del
vehículo.Aunque esté activada la función AUTO
de las luces, se recomienda accionar
manualmente las luces al conducir por la
noche o por niebla, o al entrar en zonas
oscuras como túneles o párkings.
OTQ045247OTQ045244
PRECAUCION
• No cubra ni vierta líquidos sobre
el sensor (1) situado en el panel
de instrumentos.
• No limpie el sensor con
limpiacristales, ya que podría
dejar una capa que interferiría el
funcionamiento del sensor.
• Si su vehículo tiene la luna del
parabrisas tintada o con otro tipo
de revestimiento metálico, el
sistema de luces automáticas
podría no funcionar
correctamente.

467
Características del vehículo

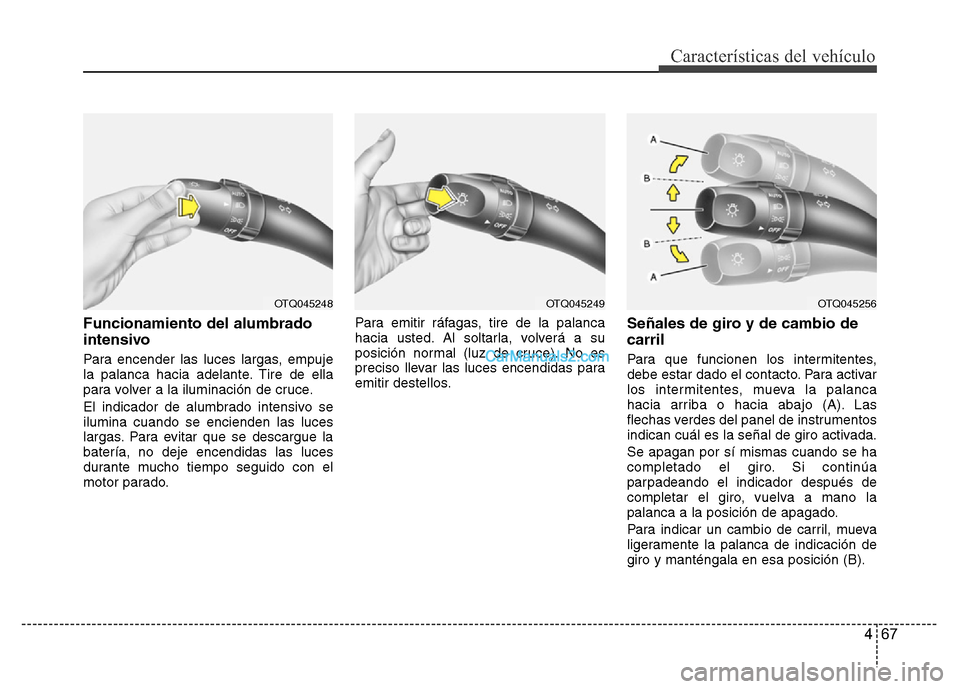

Funcionamiento del alumbrado
intensivo
Para encender las luces largas, empuje
la palanca hacia adelante. Tire de ella
para volver a la iluminación de cruce.
El indicador de alumbrado intensivo se
ilumina cuando se encienden las luces
largas. Para evitar que se descargue la
batería, no deje encendidas las luces
durante mucho tiempo seguido con el
motor parado.Para emitir ráfagas, tire de la palanca
hacia usted. Al soltarla, volverá a su
posición normal (luz de cruce). No es
preciso llevar las luces encendidas para
emitir destellos.
Señales de giro y de cambio de
carril
Para que funcionen los intermitentes,
debe estar dado el contacto. Para activar
los intermitentes, mueva la palanca
hacia arriba o hacia abajo (A). Las
flechas verdes del panel de instrumentos
indican cuál es la señal de giro activada.
Se apagan por sí mismas cuando se ha
completado el giro. Si continúa
parpadeando el indicador después de
completar el giro, vuelva a mano la
palanca a la posición de apagado.
Para indicar un cambio de carril, mueva
ligeramente la palanca de indicación de
giro y manténgala en esa posición (B).
OTQ045248OTQ045249OTQ045256

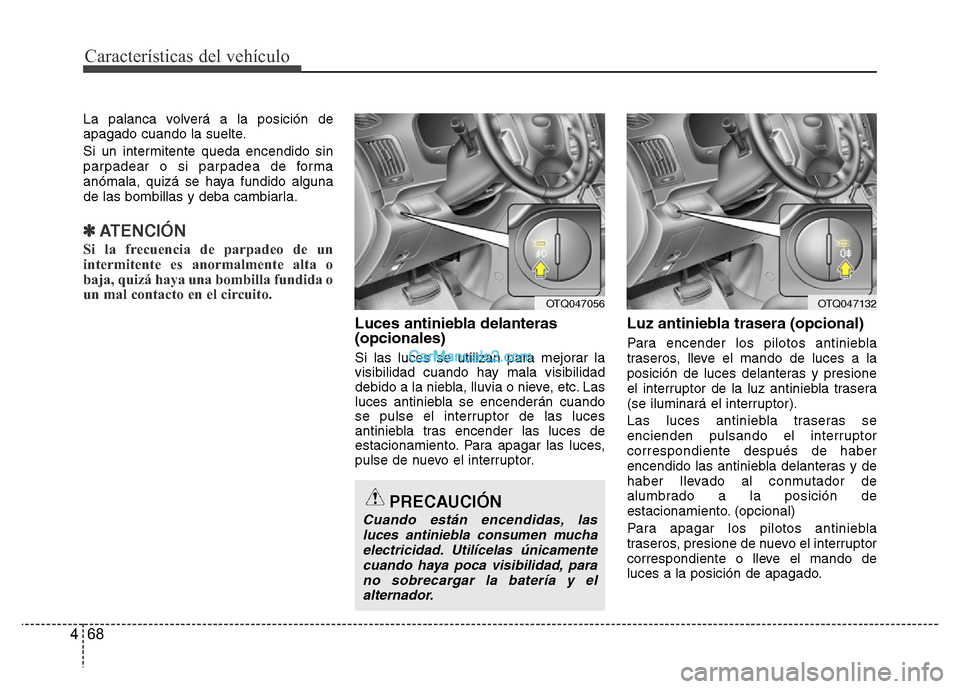

Características del vehículo
68 4
La palanca volverá a la posición de
apagado cuando la suelte.
Si un intermitente queda encendido sin
parpadear o si parpadea de forma
anómala, quizá se haya fundido alguna
de las bombillas y deba cambiarla.
✽ATENCIÓN
Si la frecuencia de parpadeo de un
intermitente es anormalmente alta o
baja, quizá haya una bombilla fundida o
un mal contacto en el circuito.
Luces antiniebla delanteras
(opcionales)
Si las luces se utilizan para mejorar la
visibilidad cuando hay mala visibilidad
debido a la niebla, lluvia o nieve, etc. Las
luces antiniebla se encenderán cuando
se pulse el interruptor de las luces
antiniebla tras encender las luces de
estacionamiento. Para apagar las luces,
pulse de nuevo el interruptor.
Luz antiniebla trasera (opcional)
Para encender los pilotos antiniebla
traseros, lleve el mando de luces a la
posición de luces delanteras y presione
el interruptor de la luz antiniebla trasera
(se iluminará el interruptor).
Las luces antiniebla traseras se
encienden pulsando el interruptor
correspondiente después de haber
encendido las antiniebla delanteras y de
haber llevado al conmutador de
alumbrado a la posición de
estacionamiento. (opcional)
Para apagar los pilotos antiniebla
traseros, presione de nuevo el interruptor
correspondiente o lleve el mando de
luces a la posición de apagado.
OTQ047056
PRECAUCIÓN
Cuando están encendidas, las
luces antiniebla consumen mucha
electricidad. Utilícelas únicamente
cuando haya poca visibilidad, para
no sobrecargar la batería y el
alternador.
OTQ047132
