Page 377 of 444
Mantenimiento
36 7

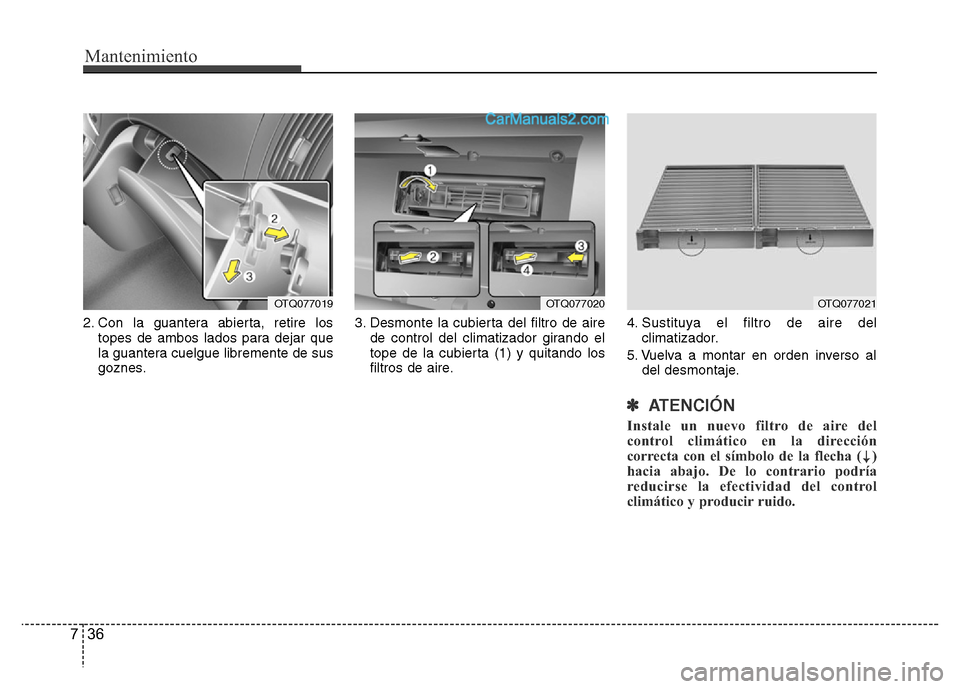

2. Con la guantera abierta, retire los
topes de ambos lados para dejar que
la guantera cuelgue libremente de sus
goznes.3. Desmonte la cubierta del filtro de aire
de control del climatizador girando el
tope de la cubierta (1) y quitando los
filtros de aire.4. Sustituya el filtro de aire del
climatizador.
5. Vuelva a montar en orden inverso al
del desmontaje.
✽ ATENCIÓN
Instale un nuevo filtro de aire del
control climático en la dirección
correcta con el símbolo de la flecha ( )
hacia abajo. De lo contrario podría
reducirse la efectividad del control
climático y producir ruido.
OTQ077019OTQ077020OTQ077021
→
Page 378 of 444
737
Mantenimiento

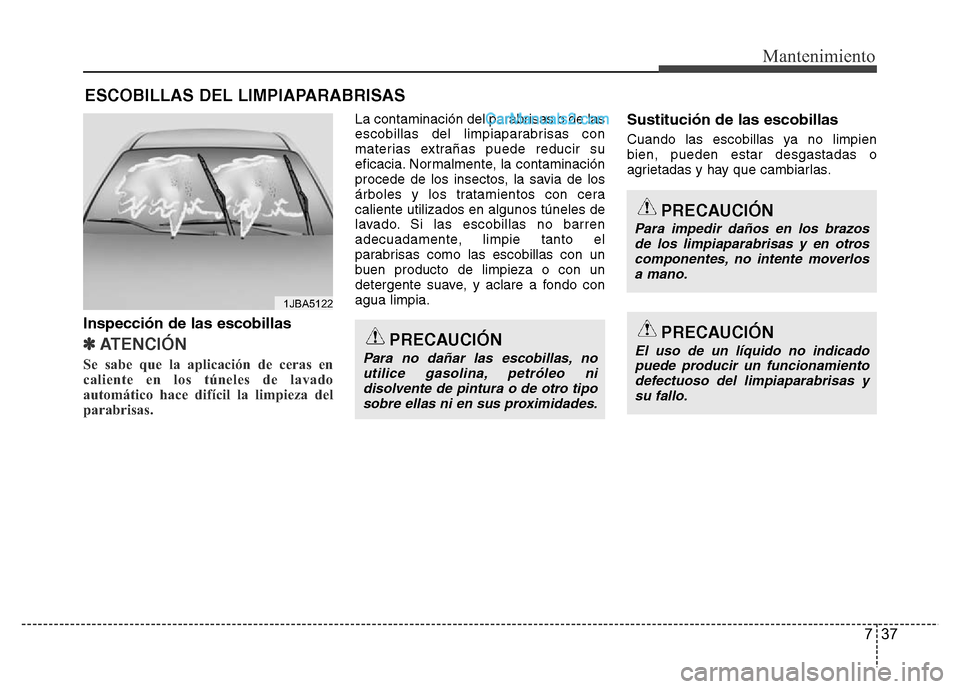

ESCOBILLAS DEL LIMPIAPARABRISAS
Inspección de las escobillas
✽ ATENCI
Page 379 of 444
Mantenimiento
38 7
Escobillas del limpiaparabrisas
delantero
1. Levante el brazo del limpiaparabrisas.2. Presione el clip y deslice hacia abajo
el conjunto de la escobilla.3. Levántelo hacia afuera del brazo del
limpiaparabrisas.
4. Coloque la escobilla en orden inverso
al de desmontaje.
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir una
grieta o una mella.
1LDA50231JBA70381JBA7037
Page 380 of 444
739
Mantenimiento

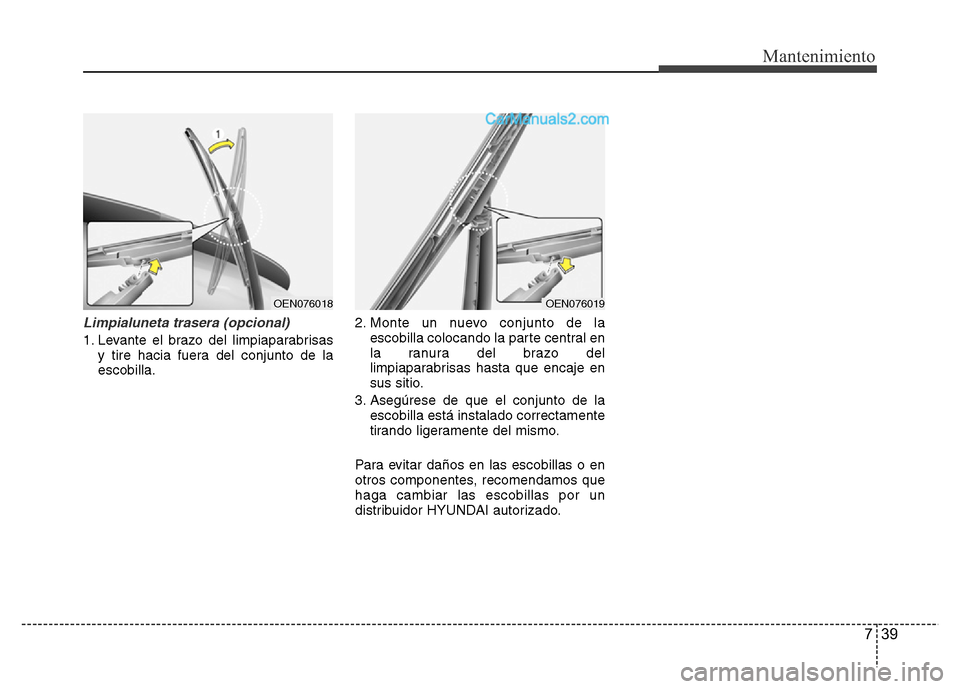

Limpialuneta trasera (opcional)
1. Levante el brazo del limpiaparabrisas
y tire hacia fuera del conjunto de la
escobilla.2. Monte un nuevo conjunto de la
escobilla colocando la parte central en
la ranura del brazo del
limpiaparabrisas hasta que encaje en
sus sitio.
3. Asegúrese de que el conjunto de la
escobilla está instalado correctamente
tirando ligeramente del mismo.
Para evitar daños en las escobillas o en
otros componentes, recomendamos que
haga cambiar las escobillas por un
distribuidor HYUNDAI autorizado.
OEN076018OEN076019
Page 381 of 444

Mantenimiento
40 7

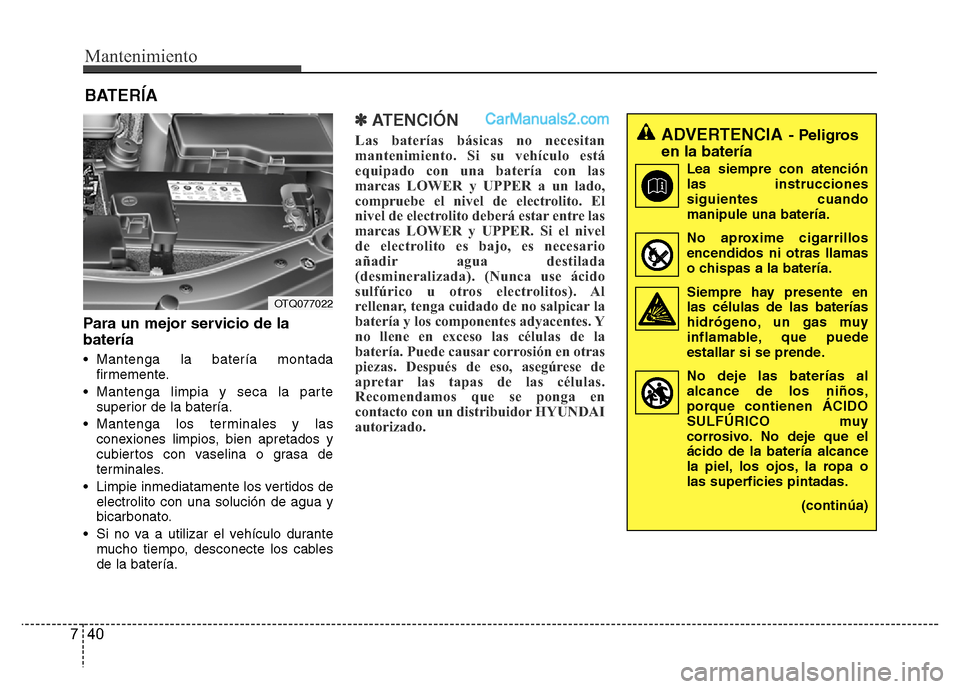

BATERÍA
Para un mejor servicio de la
batería
• Mantenga la batería montada
firmemente.
• Mantenga limpia y seca la parte
superior de la batería.
• Mantenga los terminales y las
conexiones limpios, bien apretados y
cubiertos con vaselina o grasa de
terminales.
• Limpie inmediatamente los vertidos de
electrolito con una solución de agua y
bicarbonato.
• Si no va a utilizar el vehículo durante
mucho tiempo, desconecte los cables
de la batería.
✽ ATENCIÓN
Las baterías básicas no necesitan
mantenimiento. Si su vehículo está
equipado con una batería con las
marcas LOWER y UPPER a un lado,
compruebe el nivel de electrolito. El
nivel de electrolito deberá estar entre las
marcas LOWER y UPPER. Si el nivel
de electrolito es bajo, es necesario
añadir agua destilada
(desmineralizada). (Nunca use ácido
sulfúrico u otros electrolitos). Al
rellenar, tenga cuidado de no salpicar la
batería y los componentes adyacentes. Y
no llene en exceso las células de la
batería. Puede causar corrosión en otras
piezas. Después de eso, asegúrese de
apretar las tapas de las células.
Recomendamos que se ponga en
contacto con un distribuidor HYUNDAI
autorizado.ADVERTENCIA- Peligros
en la batería
Lea siempre con atención
las instrucciones
siguientes cuando
manipule una batería.
No aproxime cigarrillos
encendidos ni otras llamas
o chispas a la batería.
Siempre hay presente en
las células de las baterías
hidrógeno, un gas muy
inflamable, que puede
estallar si se prende.
No deje las baterías al
alcance de los niños,
porque contienen ÁCIDO
SULFÚRICO muy
corrosivo. No deje que el
ácido de la batería alcance
la piel, los ojos, la ropa o
las superficies pintadas.
(continúa)
OTQ077022
Page 382 of 444

741
Mantenimiento

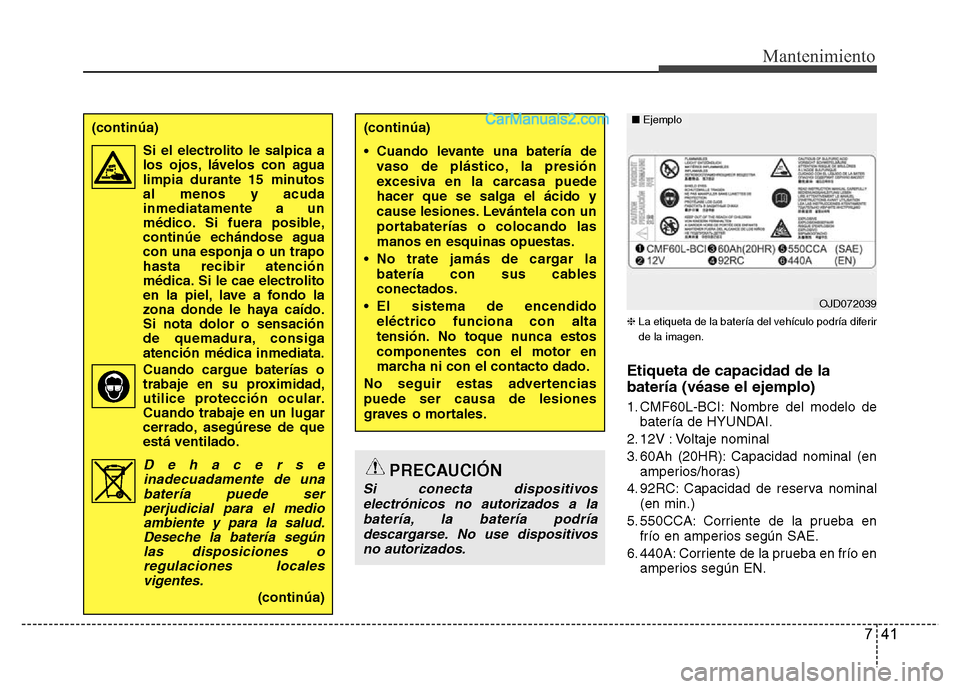

❈La etiqueta de la batería del vehículo podría diferir
de la imagen.
Etiqueta de capacidad de la
batería (véase el ejemplo)
1. CMF60L-BCI: Nombre del modelo de
batería de HYUNDAI.
2. 12V : Voltaje nominal
3. 60Ah (20HR): Capacidad nominal (en
amperios/horas)
4. 92RC: Capacidad de reserva nominal
(en min.)
5. 550CCA: Corriente de la prueba en
frío en amperios según SAE.
6. 440A: Corriente de la prueba en frío en
amperios según EN.
(continúa)
Si el electrolito le salpica a
los ojos, lávelos con agua
limpia durante 15 minutos
al menos y acuda
inmediatamente a un
médico. Si fuera posible,
continúe echándose agua
con una esponja o un trapo
hasta recibir atención
médica. Si le cae electrolito
en la piel, lave a fondo la
zona donde le haya caído.
Si nota dolor o sensación
de quemadura, consiga
atención médica inmediata.
Cuando cargue baterías o
trabaje en su proximidad,
utilice protección ocular.
Cuando trabaje en un lugar
cerrado, asegúrese de que
está ventilado.
Dehacerse
inadecuadamente de una
batería puede ser
perjudicial para el medio
ambiente y para la salud.
Deseche la batería según
las disposiciones o
regulaciones locales
vigentes.
(continúa)
(continúa)
• Cuando levante una batería de
vaso de plástico, la presión
excesiva en la carcasa puede
hacer que se salga el ácido y
cause lesiones. Levántela con un
portabaterías o colocando las
manos en esquinas opuestas.
• No trate jamás de cargar la
batería con sus cables
conectados.
• El sistema de encendido
eléctrico funciona con alta
tensión. No toque nunca estos
componentes con el motor en
marcha ni con el contacto dado.
No seguir estas advertencias
puede ser causa de lesiones
graves o mortales.
PRECAUCIÓN
Si conecta dispositivos
electrónicos no autorizados a la
batería, la batería podría
descargarse. No use dispositivos
no autorizados.
OJD072039
■Ejemplo
Page 383 of 444

Mantenimiento
42 7

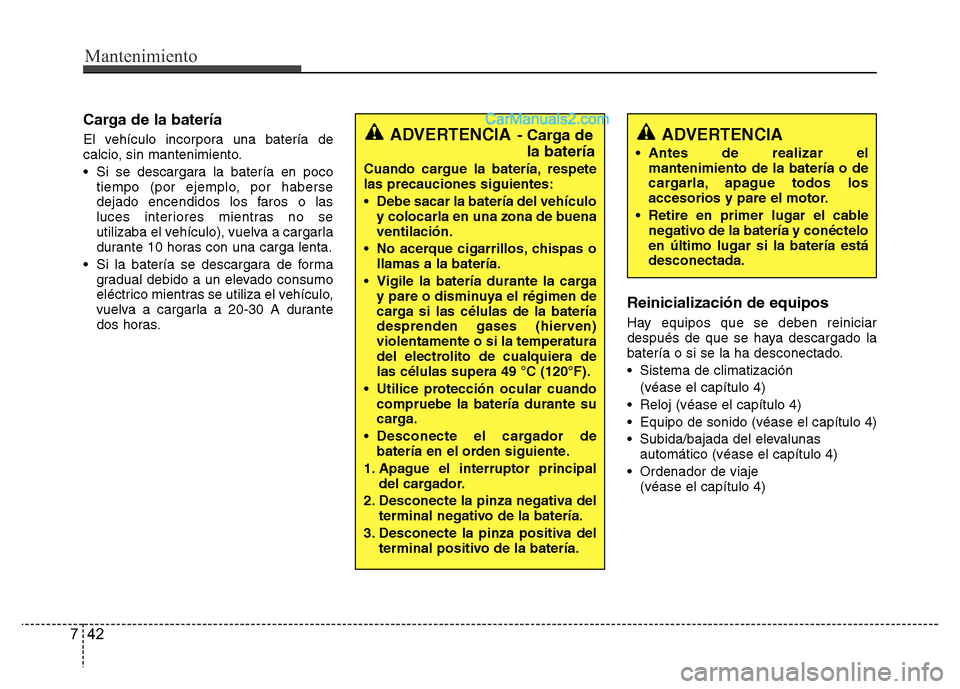

Carga de la batería
El vehículo incorpora una batería de
calcio, sin mantenimiento.
• Si se descargara la batería en poco
tiempo (por ejemplo, por haberse
dejado encendidos los faros o las
luces interiores mientras no se
utilizaba el vehículo), vuelva a cargarla
durante 10 horas con una carga lenta.
• Si la batería se descargara de forma
gradual debido a un elevado consumo
eléctrico mientras se utiliza el vehículo,
vuelva a cargarla a 20-30 A durante
dos horas.
Reinicialización de equipos
Hay equipos que se deben reiniciar
después de que se haya descargado la
batería o si se la ha desconectado.
• Sistema de climatización
(véase el capítulo 4)
• Reloj (véase el capítulo 4)
• Equipo de sonido (véase el capítulo 4)
• Subida/bajada del elevalunas
automático (véase el capítulo 4)
• Ordenador de viaje
(véase el capítulo 4)
ADVERTENCIA- Carga de
la batería
Cuando cargue la batería, respete
las precauciones siguientes:
• Debe sacar la batería del vehículo
y colocarla en una zona de buena
ventilación.
• No acerque cigarrillos, chispas o
llamas a la batería.
• Vigile la batería durante la carga
y pare o disminuya el régimen de
carga si las células de la batería
desprenden gases (hierven)
violentamente o si la temperatura
del electrolito de cualquiera de
las células supera 49 °C (120°F).
• Utilice protección ocular cuando
compruebe la batería durante su
carga.
• Desconecte el cargador de
batería en el orden siguiente.
1. Apague el interruptor principal
del cargador.
2. Desconecte la pinza negativa del
terminal negativo de la batería.
3. Desconecte la pinza positiva del
terminal positivo de la batería.
ADVERTENCIA
• Antes de realizar el
mantenimiento de la batería o de
cargarla, apague todos los
accesorios y pare el motor.
• Retire en primer lugar el cable
negativo de la batería y conéctelo
en último lugar si la batería está
desconectada.
Page 384 of 444
743
Mantenimiento

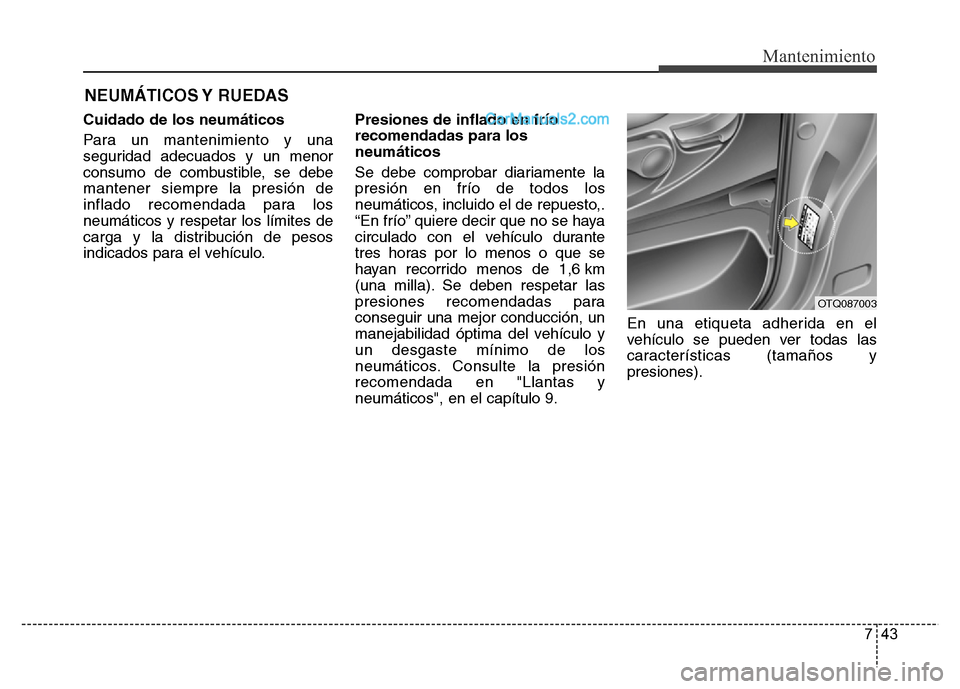

NEUMÁTICOS Y RUEDAS
Cuidado de los neumáticos
Para un mantenimiento y una
seguridad adecuados y un menor
consumo de combustible, se debe
mantener siempre la presión de
inflado recomendada para los
neumáticos y respetar los límites de
carga y la distribución de pesos
indicados para el vehículo.Presiones de inflado en frío
recomendadas para los
neumáticos
Se debe comprobar diariamente la
presión en frío de todos los
neumáticos, incluido el de repuesto,.
“En frío” quiere decir que no se haya
circulado con el vehículo durante
tres horas por lo menos o que se
hayan recorrido menos de 1,6 km
(una milla). Se deben respetar las
presiones recomendadas para
conseguir una mejor conducción, un
manejabilidad óptima del vehículo y
un desgaste mínimo de los
neumáticos. Consulte la presión
recomendada en "Llantas y
neumáticos", en el capítulo 9.En una etiqueta adherida en el
vehículo se pueden ver todas las
características (tamaños y
presiones).
OTQ087003
