2016 CITROEN DS4 Betriebsanleitungen (in German)

271
DS4_de_Chap09_info-pratiques_ed03-2015

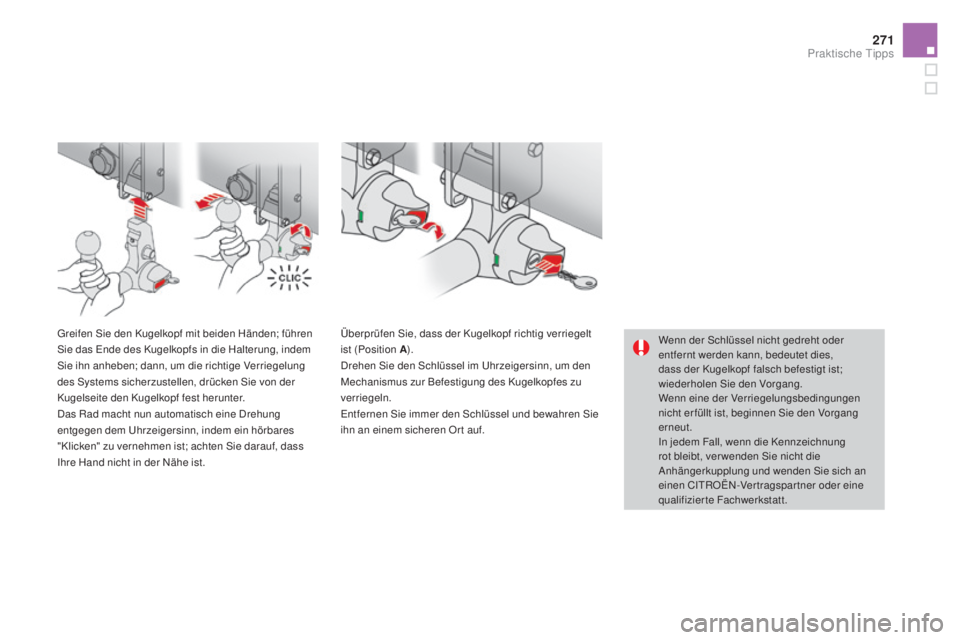

Wenn der Schlüssel nicht gedreht oder
entfernt werden kann, bedeutet dies,
dass der Kugelkopf falsch befestigt ist;
wiederholen Sie den Vorgang.
Wenn eine der Verriegelungsbedingungen
nicht er füllt ist, beginnen Sie den Vorgang
erneut.
In jedem Fall, wenn die Kennzeichnung
rot bleibt, ver wenden Sie nicht die
Anhängerkupplung und wenden Sie sich an
einen CITROËN-Ver tragspar tner oder eine
qualifizierte Fachwerkstatt.
Greifen Sie den Kugelkopf mit beiden Händen; führen
Sie das Ende des Kugelkopfs in die Halterung, indem
Sie ihn anheben; dann, um die richtige Verriegelung
des Systems sicherzustellen, drücken Sie von der
Kugelseite den Kugelkopf fest herunter.
Das Rad macht nun automatisch eine Drehung
entgegen dem Uhrzeigersinn, indem ein hörbares
"Klicken" zu vernehmen ist; achten Sie darauf, dass
Ihre Hand nicht in der Nähe ist.
Überprüfen Sie, dass der Kugelkopf richtig verriegelt
ist (Position
a).
D
rehen Sie den Schlüssel im Uhrzeigersinn, um den
Mechanismus zur Befestigung des Kugelkopfes zu
verriegeln.
Entfernen Sie immer den Schlüssel und bewahren Sie
ihn an einem sicheren Ort auf.
praktische Tipps

DS4_de_Chap09_info-pratiques_ed03-2015

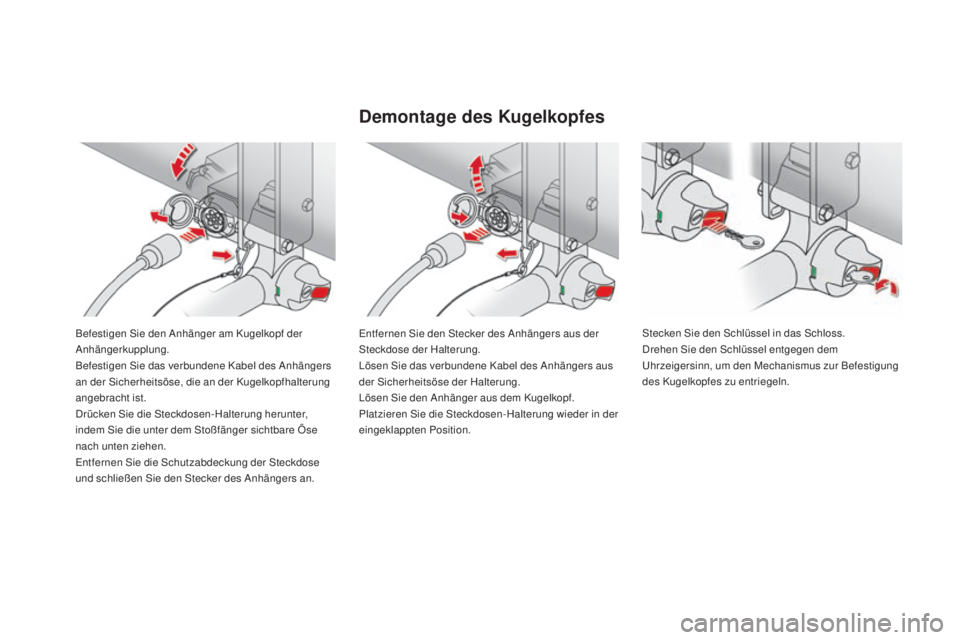

Befestigen Sie den Anhänger am Kugelkopf der
Anhängerkupplung.
Befestigen Sie das verbundene Kabel des Anhängers
an der Sicherheitsöse, die an der Kugelkopfhalterung
angebracht ist.
Drücken Sie die Steckdosen-Halterung herunter,
indem Sie die unter dem Stoßfänger sichtbare Öse
nach unten ziehen.
Entfernen Sie die Schutzabdeckung der Steckdose
und schließen Sie den Stecker des Anhängers an.
Demontage des Kugelkopfes
Entfernen Sie den Stecker des Anhängers aus der
Steckdose der Halterung.
Lösen Sie das verbundene Kabel des Anhängers aus
der Sicherheitsöse der Halterung.
Lösen Sie den Anhänger aus dem Kugelkopf.
Platzieren Sie die Steckdosen-Halterung wieder in der
eingeklappten Position.Stecken Sie den Schlüssel in das Schloss.
Drehen Sie den Schlüssel entgegen dem
Uhrzeigersinn, um den Mechanismus zur Befestigung
des Kugelkopfes zu entriegeln.

273
DS4_de_Chap09_info-pratiques_ed03-2015

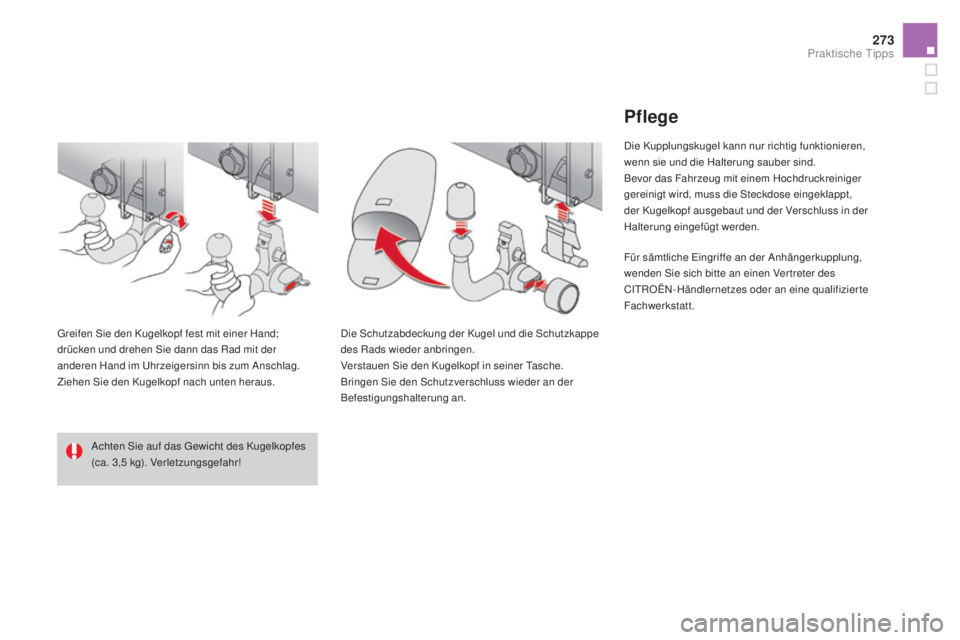

Achten Sie auf das Gewicht des Kugelkopfes
(ca. 3,5 kg). Verletzungsgefahr!
Greifen Sie den Kugelkopf fest mit einer Hand;
drücken und drehen Sie dann das Rad mit der
anderen Hand im Uhrzeigersinn bis zum Anschlag.
Ziehen Sie den Kugelkopf nach unten heraus.
Die Schutzabdeckung der Kugel und die Schutzkappe
des Rads wieder anbringen.
Verstauen Sie den Kugelkopf in seiner Tasche.
Bringen Sie den Schutzverschluss wieder an der
Befestigungshalterung an.
pflege
Die Kupplungskugel kann nur richtig funktionieren,
wenn sie und die Halterung sauber sind.
Bevor das Fahrzeug mit einem Hochdruckreiniger
gereinigt wird, muss die Steckdose eingeklappt,
der Kugelkopf ausgebaut und der Verschluss in der
Halterung eingefügt werden.
Für sämtliche Eingriffe an der Anhängerkupplung,
wenden Sie sich bitte an einen Ver treter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
praktische Tipps

DS4_de_Chap09_info-pratiques_ed03-2015

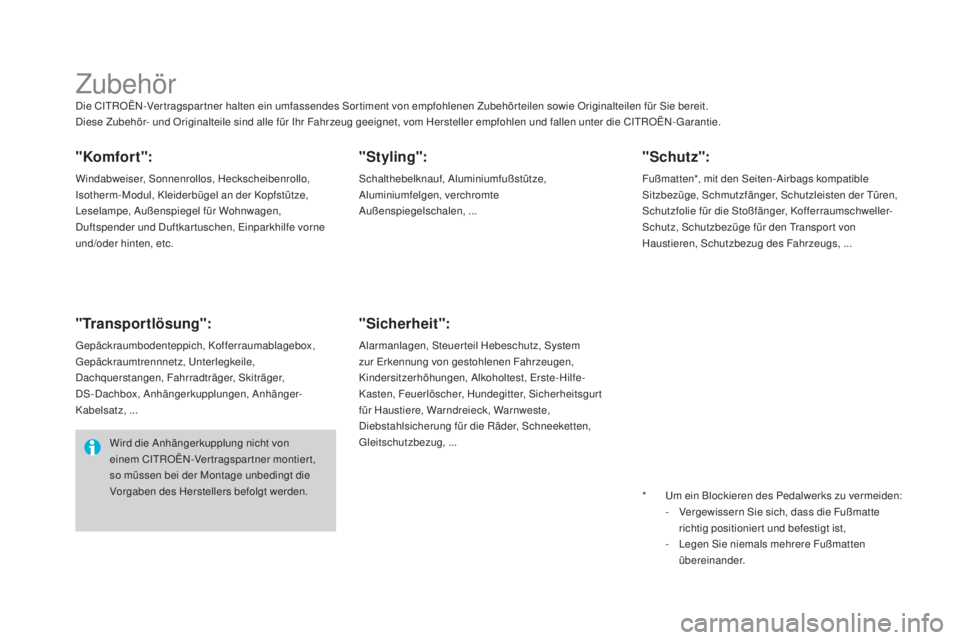

ZubehörDie CITROËN-Vertragspartner halten ein umfassendes Sortiment von empfohlenen Zubehörteilen sowie Originalteilen für Sie bereit.
Diese Zubehör- und Originalteile sind alle für Ihr Fahrzeug geeignet, vom Hersteller empfohlen und fallen unter die CITROËN- Garantie.
"Komfor t":
Windabweiser, Sonnenrollos, Heckscheibenrollo,
Isotherm-Modul, Kleiderbügel an der Kopfstütze,
Leselampe, Außenspiegel für Wohnwagen,
Duftspender und Duftkartuschen, Einparkhilfe vorne
und/oder hinten, etc.
"Transportlösung":
Gepäckraumbodenteppich, Kofferraumablagebox,
Gepäckraumtrennnetz, Unterlegkeile,
Dachquerstangen, Fahrradträger, Skiträger,
DS-Dachbox, Anhängerkupplungen, Anhänger-
Kabelsatz, ...
"Styling":
Schalthebelknauf, Aluminiumfußstütze,
Aluminiumfelgen, verchromte
Außenspiegelschalen, ...
"Sicherheit":
Alarmanlagen, Steuerteil Hebeschutz, System
zur Erkennung von gestohlenen Fahrzeugen,
Kindersitzerhöhungen, Alkoholtest, Erste-Hilfe-
Kasten, Feuerlöscher, Hundegitter, Sicherheitsgurt
für Haustiere, Warndreieck, Warnweste,
Diebstahlsicherung für die Räder, Schneeketten,
Gleitschutzbezug, ...
Wird die Anhängerkupplung nicht von
einem CITROËN-Ver tragspar tner montier t,
so müssen bei der Montage unbedingt die
Vorgaben des Herstellers befolgt werden.
*

U
m ein Blockieren des Pedalwerks zu vermeiden:
-

V
ergewissern Sie sich, dass die Fußmatte
richtig positioniert und befestigt ist,
-
L

egen Sie niemals mehrere Fußmatten
übereinander.
"Schutz":
Fußmatten*, mit den Seiten-Airbags kompatible
Sitzbezüge, Schmutzfänger, Schutzleisten der Türen,
Schutzfolie für die Stoßfänger, Kofferraumschweller-
Schutz, Schutzbezüge für den Transpor t von
Haustieren, Schutzbezug des Fahrzeugs, ...

275
DS4_de_Chap09_info-pratiques_ed03-2015

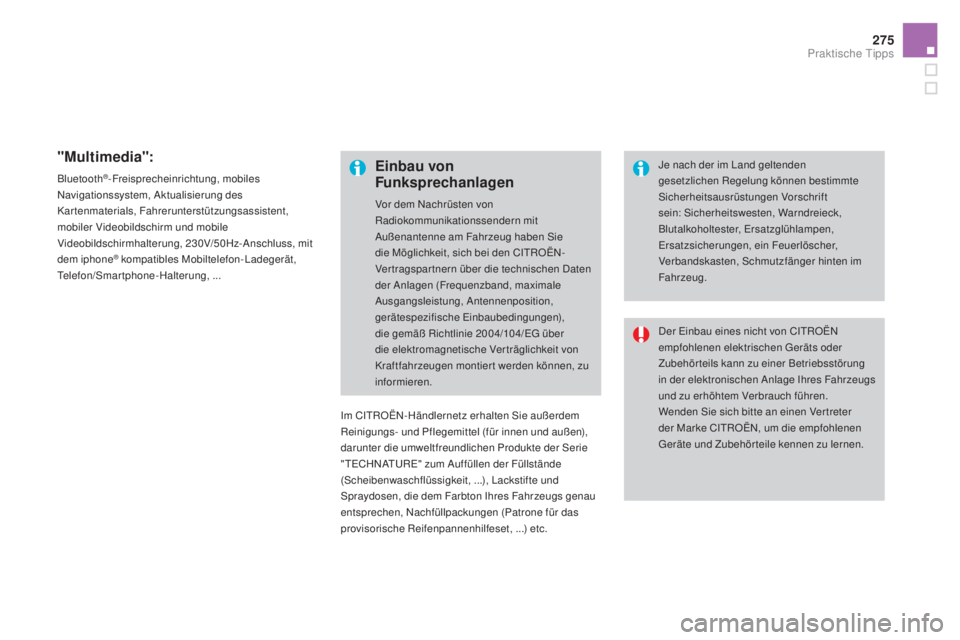

"multimedia":
Bluetooth®-Freisprecheinrichtung, mobiles
Navigationssystem, Aktualisierung des
Kartenmaterials, Fahrerunterstützungsassistent,
mobiler Videobildschirm und mobile
Videobildschirmhalterung, 230V/50Hz-Anschluss, mit
dem iphone
® kompatibles Mobiltelefon-Ladegerät,
Telefon/Smartphone-Halterung, ...
Im CITROËN-Händlernetz erhalten Sie außerdem
Reinigungs- und Pflegemittel (für innen und außen),
darunter die umweltfreundlichen Produkte der Serie
"TECHNATURE" zum Auffüllen der Füllstände
(Scheibenwaschflüssigkeit, ...), Lackstifte und
Spraydosen, die dem Farbton Ihres Fahrzeugs genau
entsprechen, Nachfüllpackungen (Patrone für das
provisorische Reifenpannenhilfeset, ...) etc.
Einbau von
Funksprechanlagen
Vor dem Nachrüsten von
Radiokommunikationssendern mit
Außenantenne am Fahrzeug haben Sie
die Möglichkeit, sich bei den CITROËN-
Ver tragspar tnern über die technischen Daten
der Anlagen (Frequenzband, maximale
Ausgangsleistung, Antennenposition,
gerätespezifische Einbaubedingungen),
die gemäß Richtlinie 2004/104/EG über
die elektromagnetische Verträglichkeit von
Kraftfahrzeugen montiert werden können, zu
informieren.Der Einbau eines nicht von CITROËN
empfohlenen elektrischen Geräts oder
Zubehörteils kann zu einer Betriebsstörung
in der elektronischen Anlage Ihres Fahrzeugs
und zu erhöhtem Verbrauch führen.
Wenden Sie sich bitte an einen Ver treter
der Marke CITROËN, um die empfohlenen
Geräte und Zubehörteile kennen zu lernen. Je nach der im Land geltenden
gesetzlichen Regelung können bestimmte
Sicherheitsausrüstungen Vorschrift
sein: Sicherheitswesten, Warndreieck,
Blutalkoholtester, Ersatzglühlampen,
Ersatzsicherungen, ein Feuerlöscher,
Verbandskasten, Schmutzfänger hinten im
Fahrzeug.
praktische Tipps

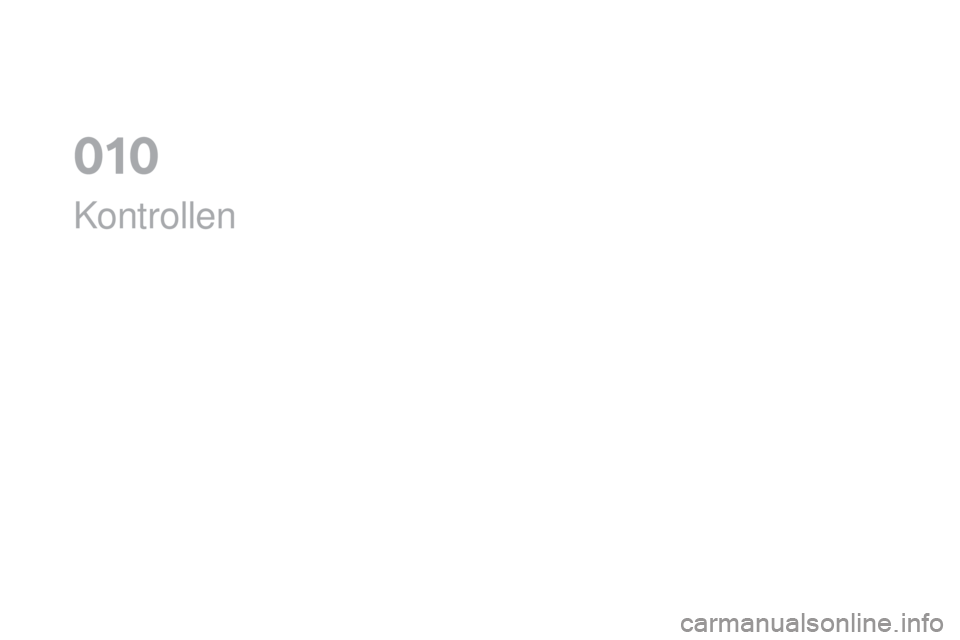

Kontrollen
01

DS4_de_Chap10_verifications_ed03-2015

EINE DYNamISCHE,
ZUKUNFTSORIENTIERTE
p

a
R
TNERSCH a
F
T
Seit mehr als 45 Jahren teilen TOTAL und DS gemeinsame
W erte: hervorragende Qualität, Kreativität und technologische
Innovation.
Mit demselben Bewusstsein entwickelt TOTAL eine an
die DS-Motoren angepasste Schmiermittelreihe TOTAL
QUARTZ,
um die Motoren immer kraftstoffeffizienter und
umweltfreundlicher zu machen.
wä

hlen Sie für die w
a
r tung Ihres
Fahrzeugs TOT
aL

QU
a
RTZ-Schmierstoffe -
dies gewährleistet eine optimale
Lebensdauer Ihres
m
o
tors und seiner
Leistungsfähigkeit.
