2016 CITROEN DS4 Betriebsanleitungen (in German)

295
DS4_de_Chap10_verifications_ed03-2015
Die gesetzlich vorgeschriebene Anlasssperre
des Motors wird automatisch aktivier t, sobald
der AdBlue
®-Additivtank leer ist.

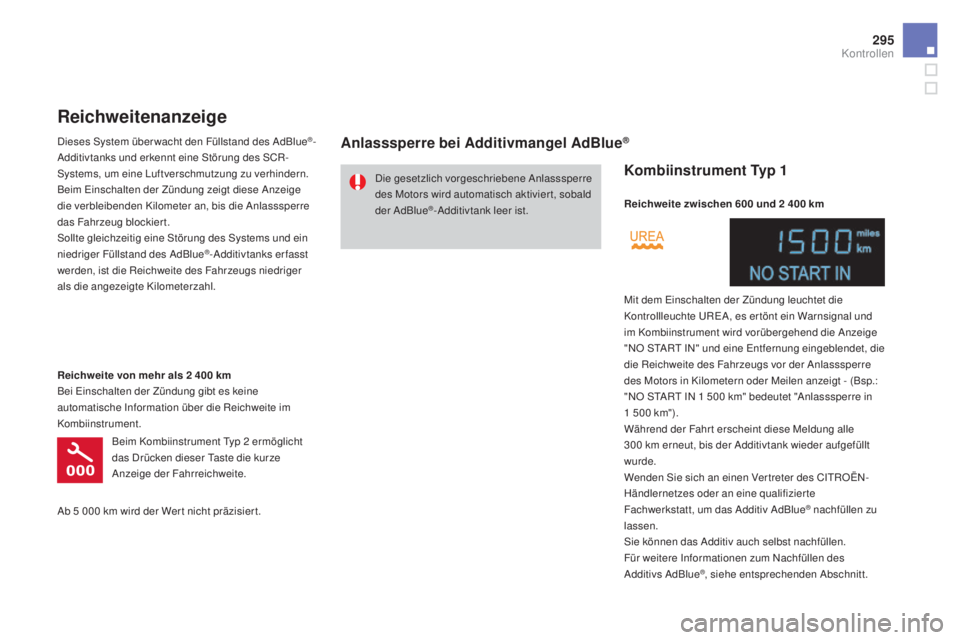

Reichweitenanzeige
Dieses System über wacht den Füllstand des AdBlue®-
Additivtanks und erkennt eine Störung des SCR-
Systems, um eine Luftverschmutzung zu verhindern.
Beim Einschalten der Zündung zeigt diese Anzeige
die verbleibenden Kilometer an, bis die Anlasssperre
das Fahrzeug blockiert.
Sollte gleichzeitig eine Störung des Systems und ein
niedriger Füllstand des AdBlue
®-Additivtanks erfasst
werden, ist die Reichweite des Fahrzeugs niedriger
als die angezeigte Kilometerzahl.
anlasssperre bei ad ditivmangel ad Blue®
Reichweite von mehr als 2 400 km
B ei Einschalten der Zündung gibt es keine
automatische Information über die Reichweite im
Kombiinstrument.
Beim Kombiinstrument Typ 2
ermöglicht
das Drücken dieser Taste die kurze
Anzeige der Fahrreichweite.
Ab 5
000 km wird der Wer t nicht präzisier t.
Kombiinstrument Typ 1
Reichweite zwischen 600 und 2 400 km
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte UREA, es er tönt ein Warnsignal und
im Kombiinstrument wird vorübergehend die Anzeige
"NO START IN" und eine Entfernung eingeblendet, die
die Reichweite des Fahrzeugs vor der Anlasssperre
des Motors in Kilometern oder Meilen anzeigt - (Bsp.:
"NO START IN 1
500 km" bedeutet "Anlasssperre in
1
500 km").
Während der Fahr t erscheint diese Meldung alle
300
km erneut, bis der Additivtank wieder aufgefüllt
wurde.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Für weitere Informationen zum Nachfüllen des
Additivs AdBlue
®, siehe entsprechenden Abschnitt.
Kontrollen

Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für Ser vice und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und im
Kombiinstrument wird vorübergehend die Anzeige
"NO START IN" und eine Entfernung eingeblendet, die
die Reichweite des Fahrzeugs vor der Anlasssperre
des Motors in Kilometern oder Meilen anzeigt - (Bsp.:
"NO START IN 300 km" bedeutet "Anlasssperre in
300
km").
Während der Fahr t erscheint diese Anzeige alle
30
Sekunden erneut, bis der Additivtank wieder
aufgefüllt wurde.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Sie können das Fahrzeug sonst nicht mehr anlassen.
Für weitere Informationen zum Nachfüllen des
Additivs AdBlue
®, siehe entsprechenden Abschnitt.

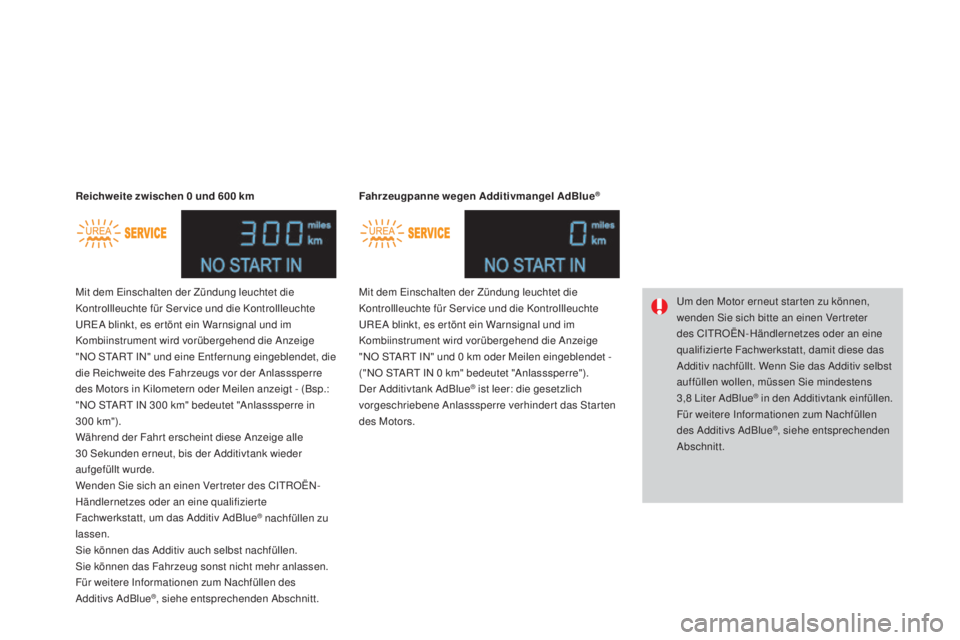

Reichweite zwischen 0 und 600 km
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für Ser vice und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und im
Kombiinstrument wird vorübergehend die Anzeige
"NO START IN" und 0 km oder Meilen eingeblendet -
("NO START IN 0 km" bedeutet "Anlasssperre").
Der Additivtank AdBlue
® ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das Starten
des Motors. Fahrzeugpanne wegen a
d
ditivmangel a
d
Blue
®
Um den Motor erneut star ten zu können,
wenden Sie sich bitte an einen Ver treter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, damit diese das
Additiv nachfüllt. Wenn Sie das Additiv selbst
auffüllen wollen, müssen Sie mindestens
3,8
Liter AdBlue
® in den Additivtank einfüllen.
Für weitere Informationen zum Nachfüllen
des Additivs AdBlue
®, siehe entsprechenden
Abschnitt.

297
DS4_de_Chap10_verifications_ed03-2015

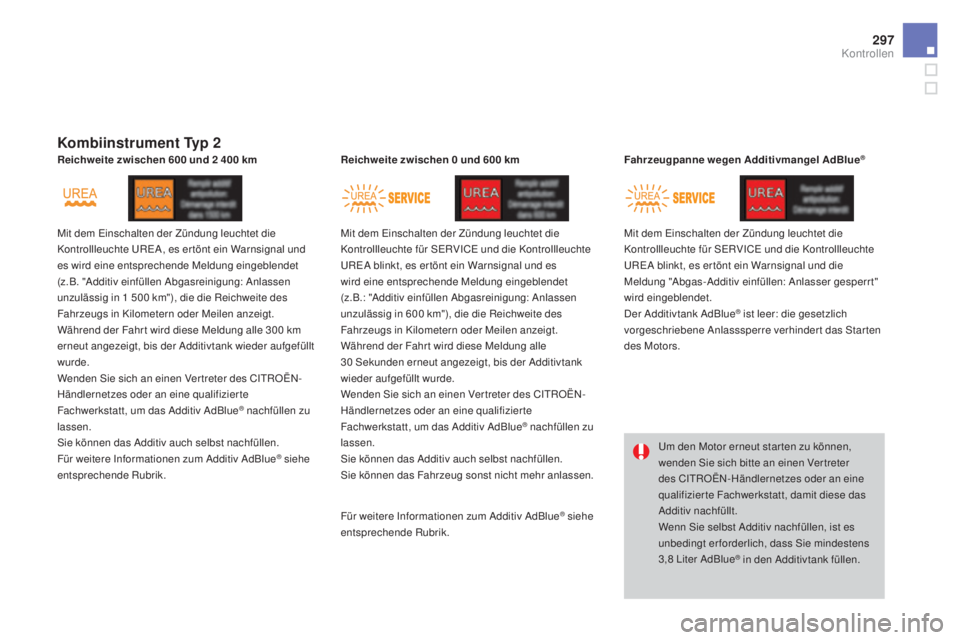

Kombiinstrument Typ 2
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte UREA, es er tönt ein Warnsignal und
es wird eine entsprechende Meldung eingeblendet
(z.B. "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 1 500 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle 300
km
erneut angezeigt, bis der Additivtank wieder aufgefüllt
wurde.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Für weitere Informationen zum Additiv AdBlue
® siehe
entsprechende Rubrik. Reichweite zwischen 600

und 2

400

km
Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für SERVICE und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und es
wird eine entsprechende Meldung eingeblendet
(z.B.: "Additiv einfüllen Abgasreinigung: Anlassen
unzulässig in 600 km"), die die Reichweite des
Fahrzeugs in Kilometern oder Meilen anzeigt.
Während der Fahr t wird diese Meldung alle
30 Sekunden erneut angezeigt, bis der Additivtank
wieder aufgefüllt wurde.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um das Additiv AdBlue
® nachfüllen zu
lassen.
Sie können das Additiv auch selbst nachfüllen.
Sie können das Fahrzeug sonst nicht mehr anlassen. Mit dem Einschalten der Zündung leuchtet die
Kontrollleuchte für SERVICE und die Kontrollleuchte
UREA blinkt, es er tönt ein Warnsignal und die
Meldung "Abgas-Additiv einfüllen: Anlasser gesperrt"
wird eingeblendet.
Der Additivtank AdBlue
® ist leer: die gesetzlich
vorgeschriebene Anlasssperre verhindert das Starten
des Motors.
Um den Motor erneut star ten zu können,
wenden Sie sich bitte an einen Ver treter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, damit diese das
Additiv nachfüllt.
Wenn Sie selbst Additiv nachfüllen, ist es
unbedingt erforderlich, dass Sie mindestens
3,8

Liter AdBlue
® in den Additivtank füllen.
Reichweite zwischen 0

und 600

km
Fahrzeugpanne wegen a
d
ditivmangel a
d
Blue
®
Für weitere Informationen zum Additiv AdBlue® siehe
entsprechende Rubrik.
Kontrollen

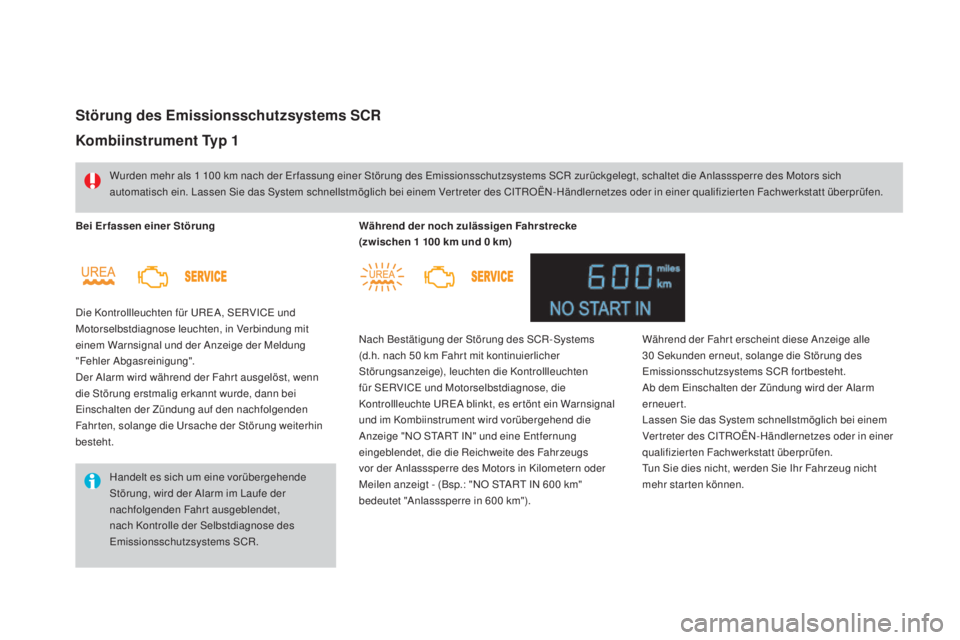

Störung des Emissionsschutzsystems SCR
Wurden mehr als 1 100 km nach der Er fassung einer Störung des Emissionsschutzsystems SCR zurückgelegt, schaltet die Anlasssperre des Motors sich
a utomatisch ein. Lassen Sie das System schnellstmöglich bei einem Ver treter des CITROËN-Händlernetzes oder in einer qualifizier ten Fachwerkstatt überprüfen.
Die Kontrollleuchten für UREA, SERVICE und
Motorselbstdiagnose leuchten, in Verbindung mit
einem Warnsignal und der Anzeige der Meldung
"Fehler Abgasreinigung".
Der Alarm wird während der Fahr t ausgelöst, wenn
die Störung erstmalig erkannt wurde, dann bei
Einschalten der Zündung auf den nachfolgenden
Fahr ten, solange die Ursache der Störung weiterhin
besteht. Bei Erfassen einer Störung
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR. Nach Bestätigung der Störung des SCR-Systems
(d.h. nach 50
km Fahr t mit kontinuierlicher
Störungsanzeige), leuchten die Kontrollleuchten
für SERVICE und Motorselbstdiagnose, die
Kontrollleuchte UREA blinkt, es er tönt ein Warnsignal
und im Kombiinstrument wird vorübergehend die
Anzeige "NO START IN" und eine Entfernung
eingeblendet, die die Reichweite des Fahrzeugs
vor der Anlasssperre des Motors in Kilometern oder
Meilen anzeigt - (Bsp.: "NO START IN 600
km"
bedeutet "Anlasssperre in 600
km").
währ
end der noch zulässigen Fahrstrecke
(zwischen 1
100 km und 0 km)
Während der Fahr t erscheint diese Anzeige alle
30
Sekunden erneut, solange die Störung des
Emissionsschutzsystems SCR fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm
erneuert.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht
mehr starten können.
Kombiinstrument Typ 1

299
DS4_de_Chap10_verifications_ed03-2015

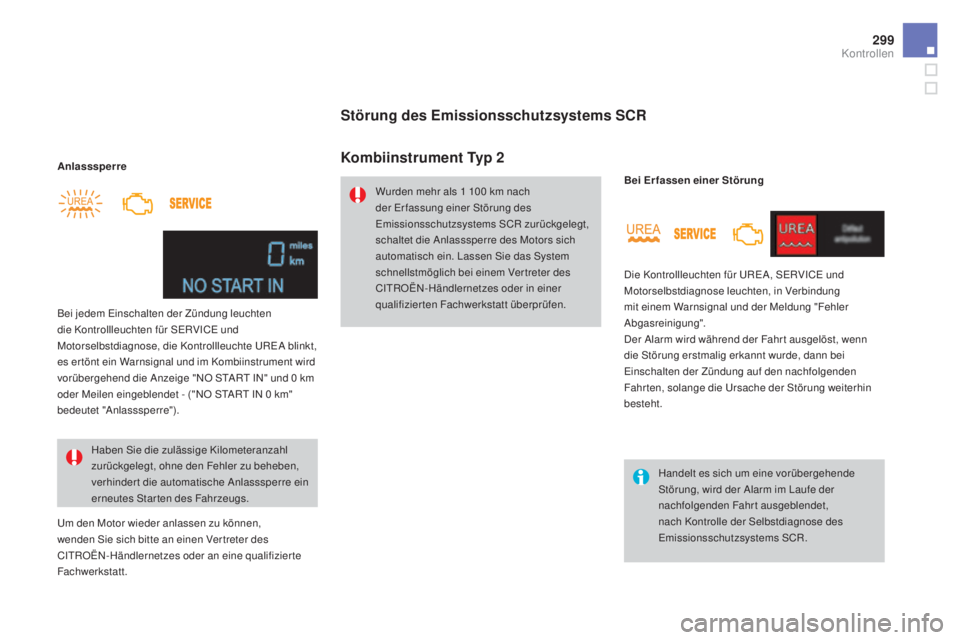

anlasssperreHaben Sie die zulässige Kilometeranzahl
zurückgelegt, ohne den Fehler zu beheben,
verhindert die automatische Anlasssperre ein
erneutes Starten des Fahrzeugs.
Bei jedem Einschalten der Zündung leuchten
die Kontrollleuchten für SERVICE und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt,
es er tönt ein Warnsignal und im Kombiinstrument wird
vorübergehend die Anzeige "NO START IN" und 0
km
oder Meilen eingeblendet - ("NO START IN 0
km"
bedeutet "Anlasssperre").
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Ver treter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.Kombiinstrument Typ 2
Wurden mehr als 1 100 km nach
d er Er fassung einer Störung des
Emissionsschutzsystems SCR zurückgelegt,
schaltet die Anlasssperre des Motors sich
automatisch ein. Lassen Sie das System
schnellstmöglich bei einem Vertreter des
CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Störung des Emissionsschutzsystems SCR
Die Kontrollleuchten für UREA, SERVICE und
Motorselbstdiagnose leuchten, in Verbindung
mit einem Warnsignal und der Meldung "Fehler
Abgasreinigung".
Der Alarm wird während der Fahr t ausgelöst, wenn
die Störung erstmalig erkannt wurde, dann bei
Einschalten der Zündung auf den nachfolgenden
Fahr ten, solange die Ursache der Störung weiterhin
besteht. Bei Erfassen einer Störung
Handelt es sich um eine vorübergehende
Störung, wird der Alarm im Laufe der
nachfolgenden Fahrt ausgeblendet,
nach Kontrolle der Selbstdiagnose des
Emissionsschutzsystems SCR.
Kontrollen

Gefrieren des additivs ad Blue®
Das Additiv AdBlue® frier t ab einer
Außentemperatur von ca. -11°C ein.
Das SCR-System enthält eine
Heizvorrichtung für den AdBlue
®-Additivtank,
die es Ihnen ermöglicht, bei sehr kalten
klimatischen Bedingungen zu fahren.
Nach Bestätigung der Störung des SCR-Systems
(d.h. nach 50

km Fahr t mit kontinuierlicher
Störungsanzeige), leuchten die Kontrollleuchten
für SERVICE und Motorselbstdiagnose, die
Kontrollleuchte UREA blinkt, es er tönt ein Warnsignal
und eine entsprechende Meldung (z.B. "Fehler
Abgasreinigung: Anlasser gesperr t in 300

km"),
die die Reichweite des Fahrzeugs in Kilometern oder
Meilen anzeigt, wird eingeblendet.
Während der Fahr t wird die Meldung alle 30 Sekunden
e rneut eingeblendet, solange die Störung des
Emissionsschutzsystems SCR fortbesteht.
Ab dem Einschalten der Zündung wird der Alarm
erneuert.
Lassen Sie das System schnellstmöglich bei einem
Vertreter des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt überprüfen.
Tun Sie dies nicht, werden Sie Ihr Fahrzeug nicht
mehr starten können.

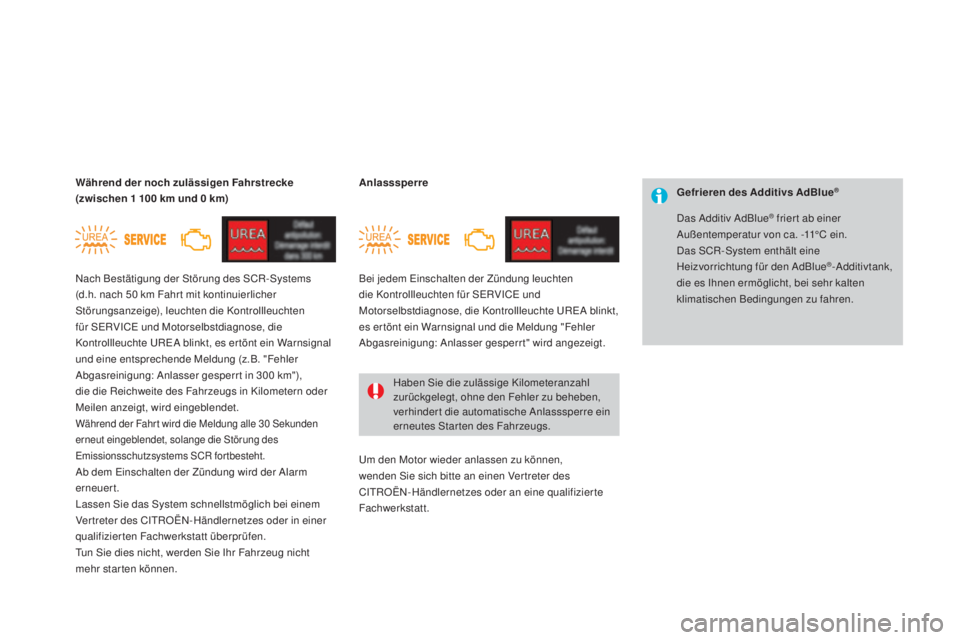

wä
hrend der noch zulässigen Fahrstrecke
(zwischen 1 100 km und 0 km)
Bei jedem Einschalten der Zündung leuchten
die Kontrollleuchten für SERVICE und
Motorselbstdiagnose, die Kontrollleuchte UREA blinkt,
es er tönt ein Warnsignal und die Meldung "Fehler
Abgasreinigung: Anlasser gesperrt" wird angezeigt.
an
lasssperre
Haben Sie die zulässige Kilometeranzahl
zurückgelegt, ohne den Fehler zu beheben,
verhindert die automatische Anlasssperre ein
erneutes Starten des Fahrzeugs.
Um den Motor wieder anlassen zu können,
wenden Sie sich bitte an einen Ver treter des
CITROËN-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.

301
DS4_de_Chap10_verifications_ed03-2015

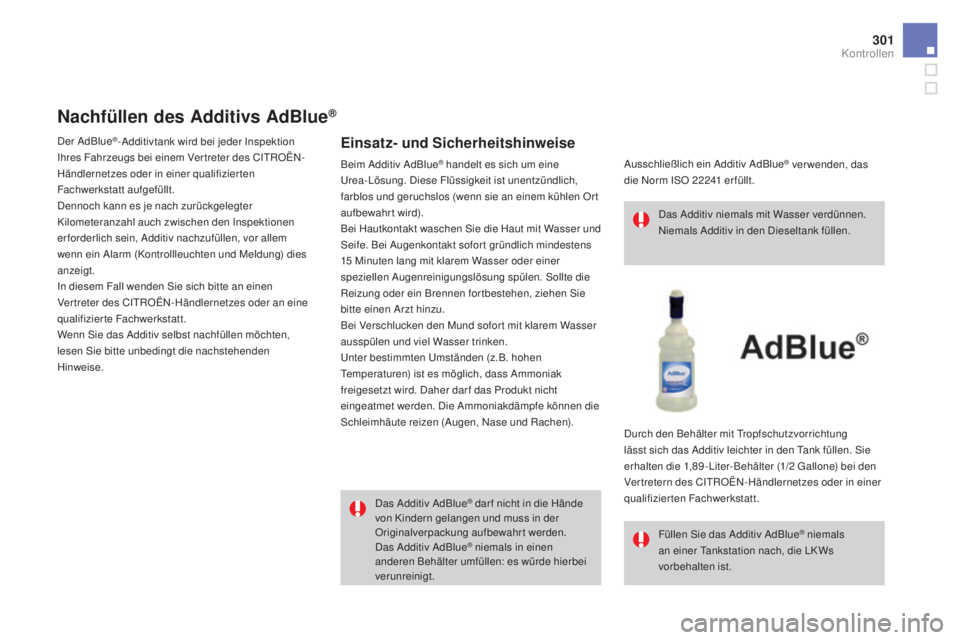

Nachfüllen des additivs ad Blue®
Einsatz- und Sicherheitshinweise
Das Additiv AdBlue® dar f nicht in die Hände
von Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Das Additiv AdBlue
® niemals in einen
anderen Behälter umfüllen: es würde hierbei
verunreinigt. Das Additiv niemals mit Wasser verdünnen.
Niemals Additiv in den Dieseltank füllen.
Füllen Sie das Additiv AdBlue
® niemals
an einer Tankstation nach, die LK Ws
vorbehalten ist.
Beim Additiv AdBlue
® handelt es sich um eine
Urea-Lösung. Diese Flüssigkeit ist unentzündlich,
farblos und geruchslos (wenn sie an einem kühlen Or t
aufbewahrt wird).
Bei Hautkontakt waschen Sie die Haut mit Wasser und
Seife. Bei Augenkontakt sofor t gründlich mindestens
15

Minuten lang mit klarem Wasser oder einer
speziellen Augenreinigungslösung spülen. Sollte die
Reizung oder ein Brennen fortbestehen, ziehen Sie
bitte einen Arzt hinzu.
Bei Verschlucken den Mund sofor t mit klarem Wasser
ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.B. hohen
Temperaturen) ist es möglich, dass Ammoniak
freigesetzt wird. Daher dar f das Produkt nicht
eingeatmet werden. Die Ammoniakdämpfe können die
Schleimhäute reizen (Augen, Nase und Rachen).
Der AdBlue
®-Additivtank wird bei jeder Inspektion
Ihres Fahrzeugs bei einem Vertreter des CITROËN-
Händlernetzes oder in einer qualifizierten
Fachwerkstatt aufgefüllt.
Dennoch kann es je nach zurückgelegter
Kilometeranzahl auch zwischen den Inspektionen
erforderlich sein, Additiv nachzufüllen, vor allem
wenn ein Alarm (Kontrollleuchten und Meldung) dies
anzeigt.
In diesem Fall wenden Sie sich bitte an einen
Vertreter des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Wenn Sie das Additiv selbst nachfüllen möchten,
lesen Sie bitte unbedingt die nachstehenden
Hinweise. Ausschließlich ein Additiv AdBlue
® ver wenden, das
die Norm ISO 22241

er füllt.
Durch den Behälter mit Tropfschutzvorrichtung
lässt sich das Additiv leichter in den Tank füllen. Sie
erhalten die 1,89 - Liter- Behälter (1/2
Gallone) bei den
Vertretern des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt.
Kontrollen

Keine Behälter mit dem Additiv AdBlue® im
Fahrzeug lagern.

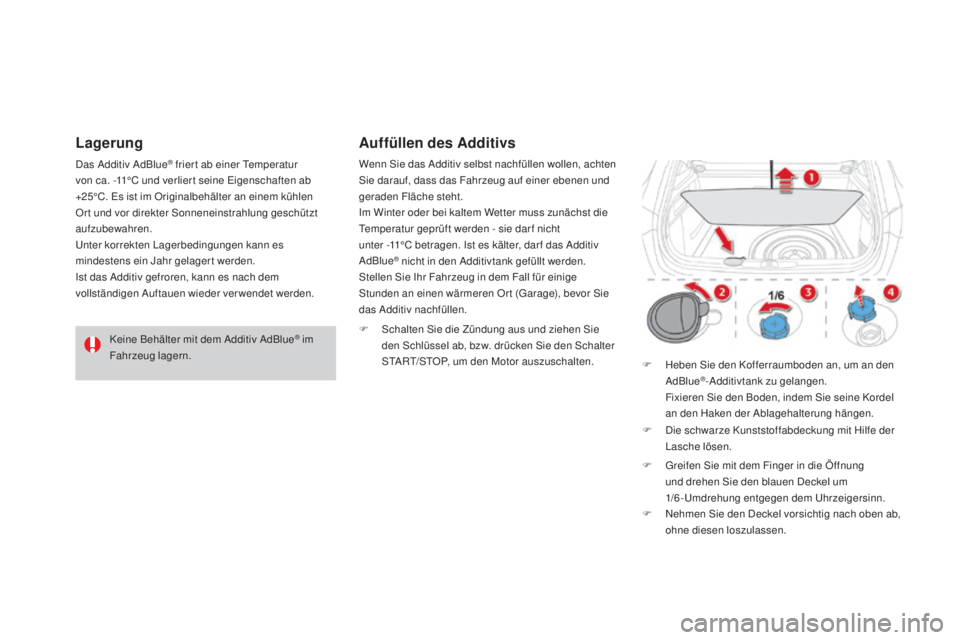

Lagerung
Das Additiv AdBlue® frier t ab einer Temperatur
von ca. -11°C und verlier t seine Eigenschaften ab
+25°C. Es ist im Originalbehälter an einem kühlen
Or t und vor direkter Sonneneinstrahlung geschützt
aufzubewahren.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
Ist das Additiv gefroren, kann es nach dem
vollständigen Auftauen wieder verwendet werden. Wenn Sie das Additiv selbst nachfüllen wollen, achten
Sie darauf, dass das Fahrzeug auf einer ebenen und
geraden Fläche steht.
Im Winter oder bei kaltem Wetter muss zunächst die
Temperatur geprüft werden - sie dar f nicht
unter -11°C betragen. Ist es kälter, dar f das Additiv
AdBlue
® nicht in den Additivtank gefüllt werden.
Stellen Sie Ihr Fahrzeug in dem Fall für einige
Stunden an einen wärmeren Or t (Garage), bevor Sie
das Additiv nachfüllen.
auffüllen des ad ditivs
F Schalten Sie die Zündung aus und ziehen Sie
den Schlüssel ab, bzw. drücken Sie den Schalter
START/STOP, um den Motor auszuschalten. F

H
eben Sie den Kofferraumboden an, um an den
AdBlue
®-Additivtank zu gelangen. F
ixieren Sie den Boden, indem Sie seine Kordel
an den Haken der Ablagehalterung hängen.
F

D

ie schwarze Kunststoffabdeckung mit Hilfe der
Lasche lösen.
F

G

reifen Sie mit dem Finger in die Öffnung
und drehen Sie den blauen Deckel um
1/6-Umdrehung entgegen dem Uhrzeigersinn.
F

N

ehmen Sie den Deckel vorsichtig nach oben ab,
ohne diesen loszulassen.
