Sicherungen am
ar
maturenbrett

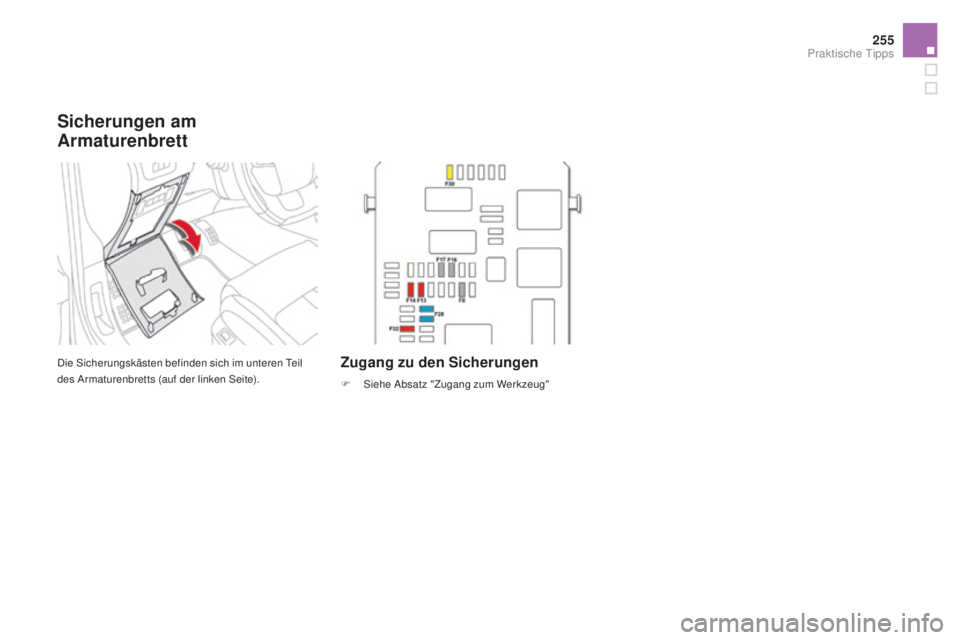

Die Sicherungskästen befinden sich im unteren Teil
des Armaturenbretts (auf der linken Seite).Zugang zu den Sicherungen
F Siehe Absatz "Zugang zum Werkzeug"
praktische Tipps

DS4_de_Chap09_info-pratiques_ed03-2015

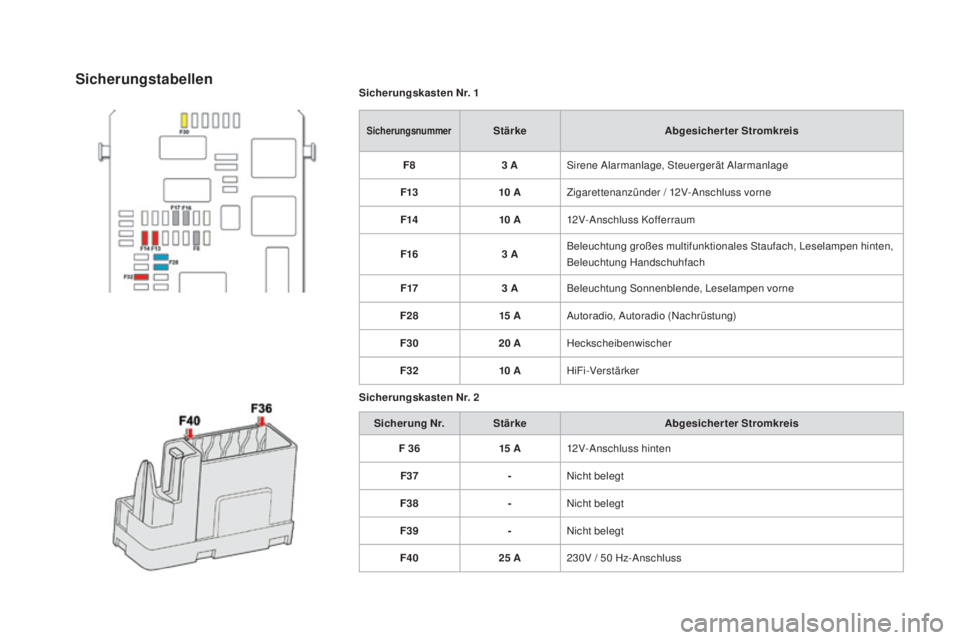

Sicherungskasten Nr. 1
SicherungsnummerStärkeabgesicherter Stromkreis
F8 3
a
S
irene Alarmanlage, Steuergerät Alarmanlage
F13 10
aZ

igarettenanzünder / 12V-Anschluss vorne
F14 10
a1

2V-Anschluss Kofferraum
F16 3
a
B
eleuchtung großes multifunktionales Staufach, Leselampen hinten,
Beleuchtung Handschuhfach
F17 3
a
B
eleuchtung Sonnenblende, Leselampen vorne
F28 15
aAut

oradio, Autoradio (Nachrüstung)
F30 20
a
H
eckscheibenwischer
F32 10
aH

iFi-Verstärker
Sicherungskasten Nr. 2 Sicherung Nr. Stärke
ab

gesicherter Stromkreis
F 36 15
a1

2V-Anschluss hinten
F37 -Nicht belegt
F38 -Nicht belegt
F39 -Nicht belegt
F40 25
a
2
30V / 50

Hz-Anschluss
Sicherungstabellen

257
DS4_de_Chap09_info-pratiques_ed03-2015

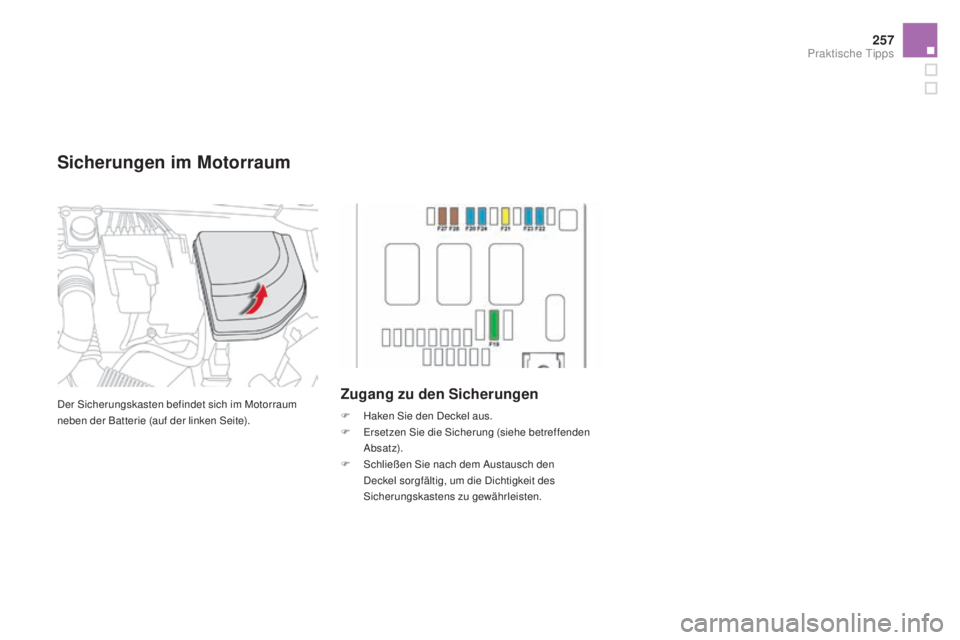

Der Sicherungskasten befindet sich im Motorraum
neben der Batterie (auf der linken Seite).Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F E rsetzen Sie die Sicherung (siehe betreffenden
A bsat z).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Sicherungen im mo torraum
praktische Tipps

DS4_de_Chap09_info-pratiques_ed03-2015
Sicherung Nr.Stärke abgesicherter Stromkreis
F19 30
a
N
iedrige / hohe Geschwindigkeit Frontscheibenwischer
F20 15
aS

cheibenwaschpumpe vorne und hinten
F21 20
a
S
cheinwerferwaschpumpe
F22 15
aSig

nalhorn
F23 15
aF

ernlicht rechts
F24 15
aF

ernlicht links
F27 5
a
A
bblendlicht links
F28 5
a
A
bblendlicht rechts

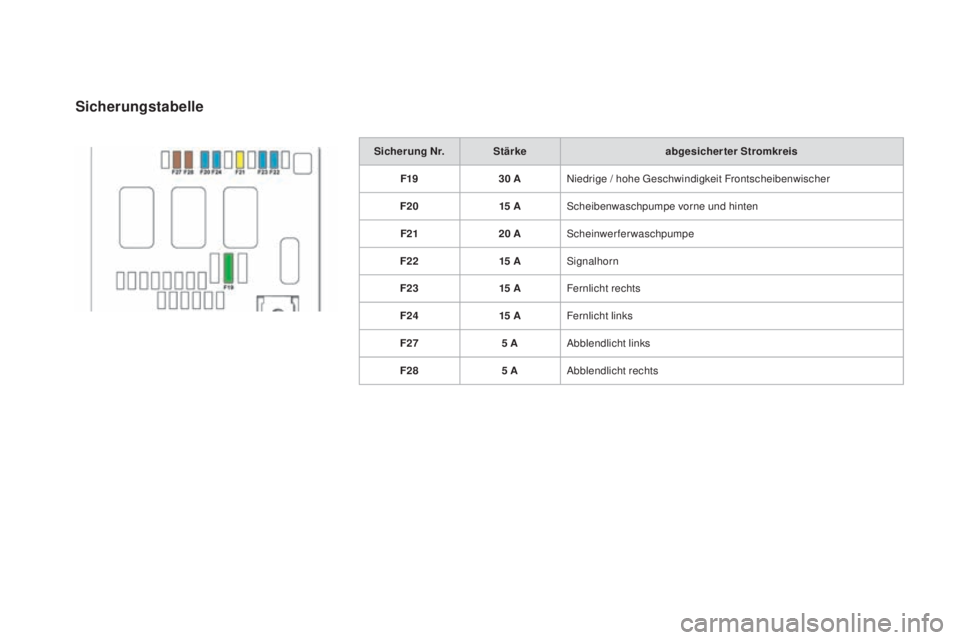

Sicherungstabelle

259
DS4_de_Chap09_info-pratiques_ed03-2015
12 V-Batterie

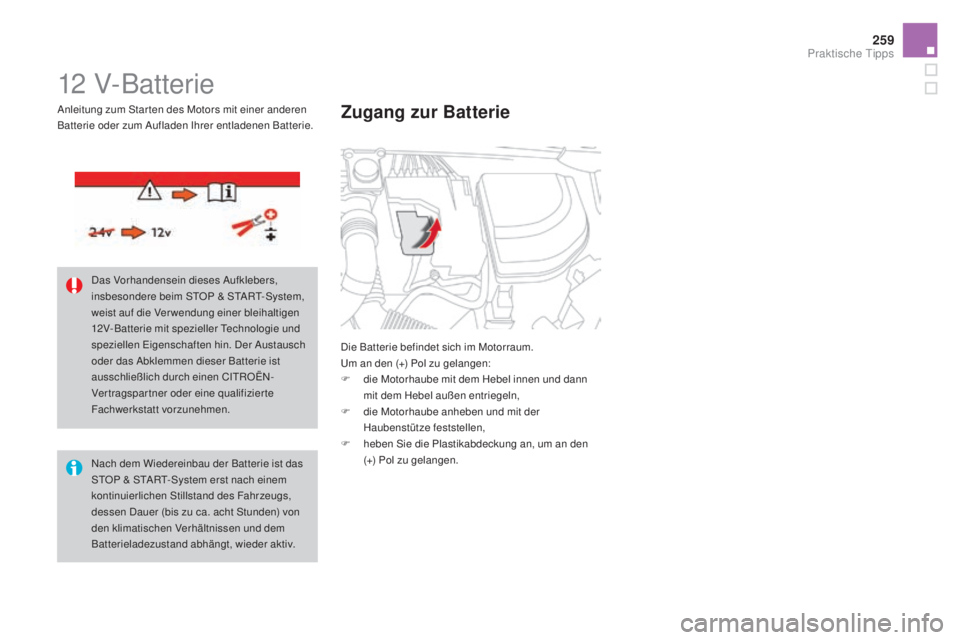

Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
F

d
ie Motorhaube mit dem Hebel innen und dann
mit dem Hebel außen entriegeln,
F

d
ie Motorhaube anheben und mit der
Haubenstütze feststellen,
F

h
eben Sie die Plastikabdeckung an, um an den
(+) Pol zu gelangen.
Zugang zur Batterie
Nach dem Wiedereinbau der Batterie ist das
STOP & START-System erst nach einem
kontinuierlichen Stillstand des Fahrzeugs,
dessen Dauer (bis zu ca. acht Stunden) von
den klimatischen Verhältnissen und dem
Batterieladezustand abhängt, wieder aktiv. Das Vorhandensein dieses Aufklebers,
insbesondere beim STOP & START-System,
weist auf die Verwendung einer bleihaltigen
12V-Batterie mit spezieller Technologie und
speziellen Eigenschaften hin. Der Austausch
oder das Abklemmen dieser Batterie ist
ausschließlich durch einen CITROËN-
Vertragspartner oder eine qualifizierte
Fachwerkstatt vorzunehmen.

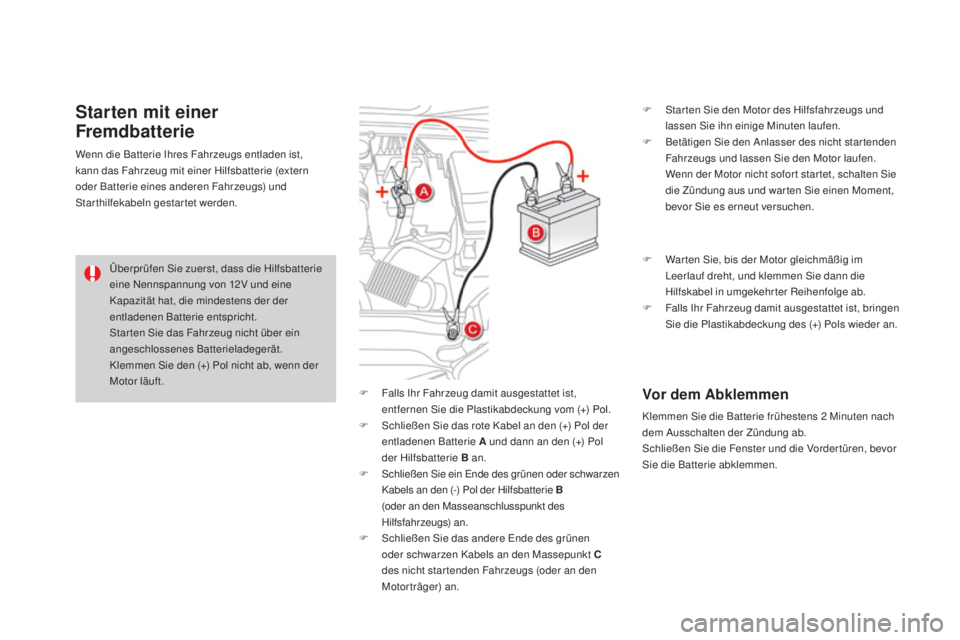

Anleitung zum Star ten des Motors mit einer anderen
Batterie oder zum Aufladen Ihrer entladenen Batterie.
praktische Tipps

DS4_de_Chap09_info-pratiques_ed03-2015
F Falls Ihr Fahrzeug damit ausgestattet ist, entfernen Sie die Plastikabdeckung vom (+) Pol.
F

S
chließen Sie das rote Kabel an den (+) Pol der
entladenen Batterie
a und dann an den (+) Pol
der Hilfsbatterie B an.
F
S

chließen Sie ein Ende des grünen oder schwarzen
Kabels an den (-) Pol der Hilfsbatterie B
(oder an den Masseanschlusspunkt des
Hilfsfahrzeugs) an.
F

S
chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht star tenden Fahrzeugs (oder an den
Motorträger) an. F

S
tar ten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
F
B
etätigen Sie den Anlasser des nicht star tenden
Fahrzeugs und lassen Sie den Motor laufen.
W
enn der Motor nicht sofor t star tet, schalten Sie
die Zündung aus und war ten Sie einen Moment,
bevor Sie es erneut versuchen.
Starten mit einer
Fremdbatterie
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der der
entladenen Batterie entspricht.
Star ten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der
Motor läuft.
Vor dem abk lemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach
de m Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor
Sie die Batterie abklemmen.
Wenn die Batterie Ihres Fahrzeugs entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie (extern
oder Batterie eines anderen Fahrzeugs) und
Starthilfekabeln gestartet werden.
F
W
ar ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F
F
alls Ihr Fahrzeug damit ausgestattet ist, bringen
Sie die Plastikabdeckung des (+) Pols wieder an.

261
DS4_de_Chap09_info-pratiques_ed03-2015
aufladen der Batterie mit
einem Batterieladegerät
F Klemmen Sie die Fahrzeugbatterie ab.
F B eachten Sie die Gebrauchsanweisung des
Ladegerät-Herstellers.
F

B
eginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.
F

Ü
berprüfen Sie Batteriepole und Klemmen auf
Sauberkeit. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden. Für das Wiederaufladen der Batterie ist beim
STOP & START-System kein Abklemmen
erforderlich.
Neuinitialisierung nach
wi

ederanschluss
Nach jedem Wiederanschließen der Batterie schalten
Sie die Zündung ein und war ten Sie mindestens eine
Minute bis zum Anlassen, damit die Initialisierung der
elektronischen Systeme ermöglicht wird.
Gemäß der entsprechenden Abschnitte müssen Sie
Folgendes selbst neuinitialisieren:
-
d

ie sequentiellen elektrischen Fensterheber,
-

d
as Datum und die Uhrzeit,
-

d
ie Einstellungen des Autoradios oder des
integrierten Navigationssystems.
Stellen Sie sicher, dass nach Einschalten der
Zündung keine Fehlermeldungen vorliegen
oder Warnleuchten aufleuchten.
Sollten nach diesen Eingriffen jedoch
weiterhin leichte Störungen vorliegen,
wenden Sie sich an eine CITROËN-
Vertragswerkstatt oder eine qualifizierte
Fachwerkstatt.
F

B

ringen Sie die geöffnete Kabelschelle E am (+)
Pluspol der Batterie an.
F

D

rücken Sie senkrecht auf die Schelle, um diese
richtig an der Batterie anzusetzen.
F

S

chließen Sie die Schelle, indem Sie den
Hebel D wieder nach unten drücken.
wiederanschließen des
pl
uspols (+)
ab
klemmen des p
l
uspols (+)
F Drücken Sie den Hebel D so weit wie möglich
nach oben, um die Schelle E zu entriegeln.
Drücken Sie den Hebel nicht mit Gewalt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
praktische Tipps

DS4_de_Chap09_info-pratiques_ed03-2015
Bestimmte Funktionen sind nicht ver fügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.Vor Arbeiten an der Batterie, denken Sie
daran, Augen und Gesicht zu schützen.
Jeder Eingriff an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand von
offenem Feuer oder Funkenquellen erfolgen,
um jegliche Explosions- und Brandgefahr
auszuschließen.
Versuchen Sie nicht eine gefrorene
Batterie wieder aufzuladen; sie muss
zuerst aufgetaut werden, um eine
Explosionsgefahr auszuschließen. Wenn
die Batterie gefroren war, lassen Sie
diese vor dem Wiederaufladen durch das
CITROËN-Händlernetz oder durch eine
qualifizierte Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das Gehäuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Die Pole nicht ver tauschen und
ausschließlich ein 12V-Ladegerät
verwenden.
Klemmen Sie die Pole nicht bei laufendem
Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die
Pole abgeklemmt haben.
Waschen Sie sich die Hände nach
Beendigung der Arbeit.
Wenn das Fahrzeug länger als einen Monat
nicht benutzt wird, empfiehlt es sich, die
Batterie abzuklemmen. Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei.
Sie müssen gemäß den gesetzlichen
Vorschriften entsorgt werden und dür fen auf
keinen Fall im Hausmüll entsorgt werden.
Geben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab. Schieben Sie das Fahrzeug nicht an, um
den Motor zu star ten, wenn es mit einem
Automatikgetriebe ausgerüstet ist.
