2016 CITROEN DS4 Betriebsanleitungen (in German)

239
DS4_de_Chap09_info-pratiques_ed03-2015

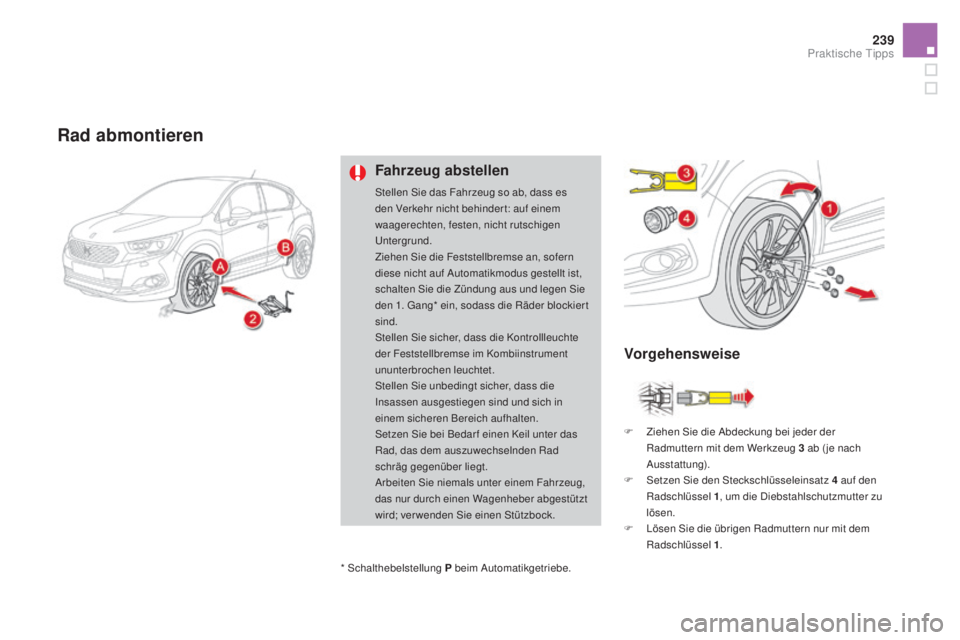

Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es
den Verkehr nicht behinder t: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, sofern
diese nicht auf Automatikmodus gestellt ist,
schalten Sie die Zündung aus und legen Sie
den 1. Gang* ein, sodass die Räder blockier t
sind.
Stellen Sie sicher, dass die Kontrollleuchte
der Feststellbremse im Kombiinstrument
ununterbrochen leuchtet.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Setzen Sie bei Bedar f einen Keil unter das
Rad, das dem auszuwechselnden Rad
schräg gegenüber liegt.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; ver wenden Sie einen Stützbock.F

Z
iehen Sie die Abdeckung bei jeder der
Radmuttern mit dem Werkzeug 3
ab ( je nach
Ausstattung).
F

S
etzen Sie den Steckschlüsseleinsatz 4 auf den
Radschlüssel 1 , um die Diebstahlschutzmutter zu
lösen.
F

L
ösen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1 .
* Schalthebelstellung
p beim Automatikgetriebe.
Vorgehensweise
praktische Tipps

DS4_de_Chap09_info-pratiques_ed03-2015

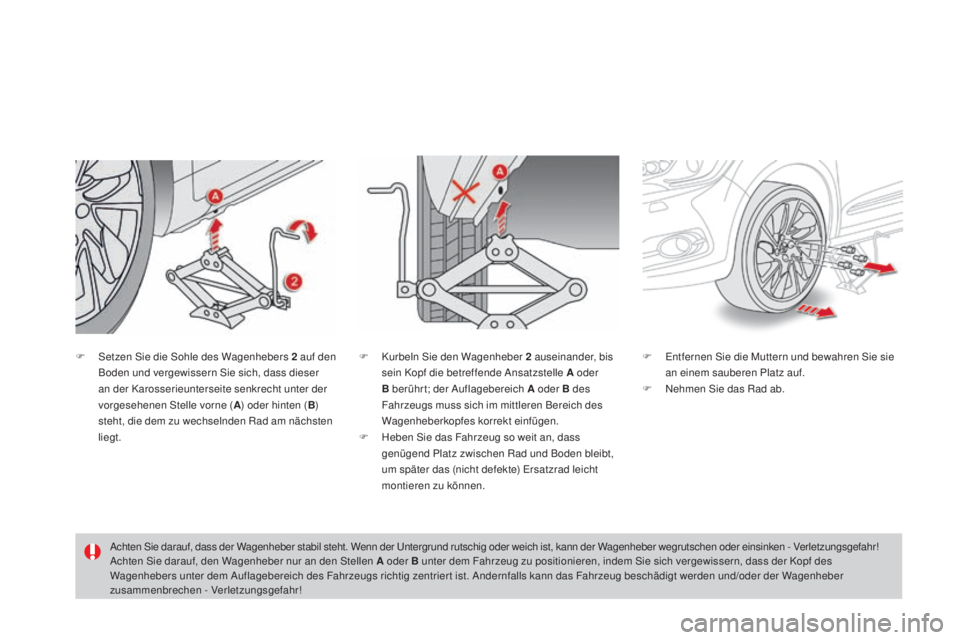

F Setzen Sie die Sohle des Wagenhebers 2 auf den
Boden und vergewissern Sie sich, dass dieser
an der Karosserieunterseite senkrecht unter der
vorgesehenen Stelle vorne (
a) o

der hinten (B)
steht, die dem zu wechselnden Rad am nächsten
liegt. F
E ntfernen Sie die Muttern und bewahren Sie sie
an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab.
Achten Sie darauf, dass der Wagenheber stabil steht. Wenn der Untergrund rutschig oder weich ist, kann der Wagenheber wegrutschen oder einsinken - Verletzungsgefahr!
Achten Sie darauf, den Wagenheber nur an den Stellen
a oder B unter dem Fahrzeug zu positionieren, indem Sie sich vergewissern, dass der Kopf des
Wagenhebers unter dem Auflagebereich des Fahrzeugs richtig zentrier t ist. Andernfalls kann das Fahrzeug beschädigt werden und/oder der Wagenheber
zusammenbrechen - Verletzungsgefahr! F
K urbeln Sie den Wagenheber 2 auseinander, bis
sein Kopf die betreffende Ansatzstelle a oder
B berührt; der Auflagebereich
a oder B des
Fahrzeugs muss sich im mittleren Bereich des
Wagenheberkopfes korrekt einfügen.
F

H
eben Sie das Fahrzeug so weit an, dass
genügend Platz zwischen Rad und Boden bleibt,
um später das (nicht defekte) Ersatzrad leicht
montieren zu können.

241
DS4_de_Chap09_info-pratiques_ed03-2015

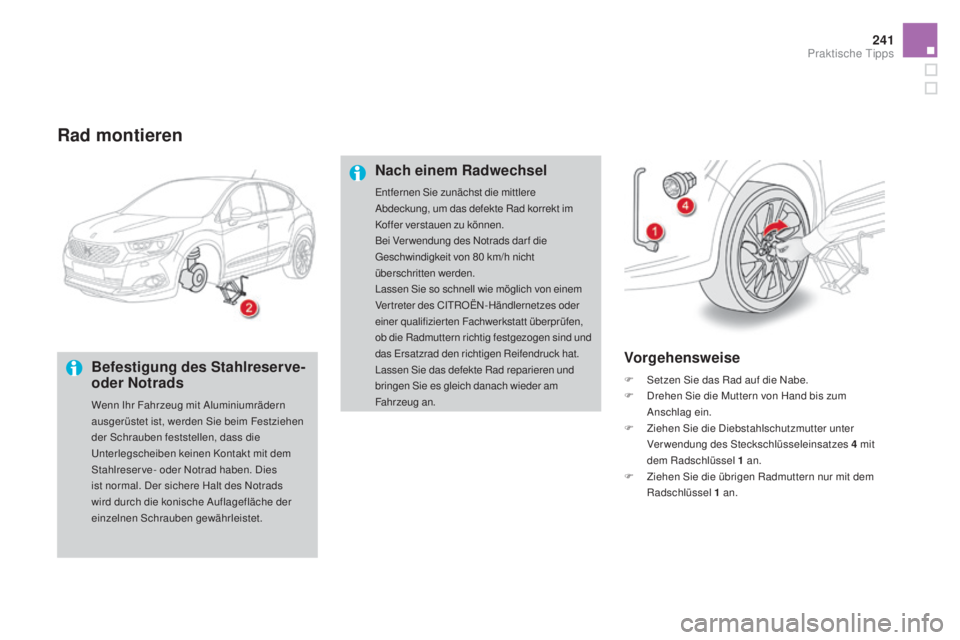

Rad montieren
Befestigung des Stahlreserve-
oder Notrads
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der Schrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Stahlreser ve- oder Notrad haben. Dies
ist normal. Der sichere Halt des Notrads
wird durch die konische Auflagefläche der
einzelnen Schrauben gewährleistet.
Vorgehensweise
F Setzen Sie das Rad auf die Nabe.
F D rehen Sie die Muttern von Hand bis zum
Anschlag ein.
F

Z
iehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4
mit
dem Radschlüssel 1
an.
F

Z
iehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
an.
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad korrekt im
Koffer verstauen zu können.
Bei Ver wendung des Notrads dar f die
Geschwindigkeit von 80 km/h nicht
überschritten werden.
Lassen Sie so schnell wie möglich von einem
Vertreter des CITROËN-Händlernetzes oder
einer qualifizierten Fachwerkstatt überprüfen,
ob die Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
praktische Tipps

DS4_de_Chap09_info-pratiques_ed03-2015

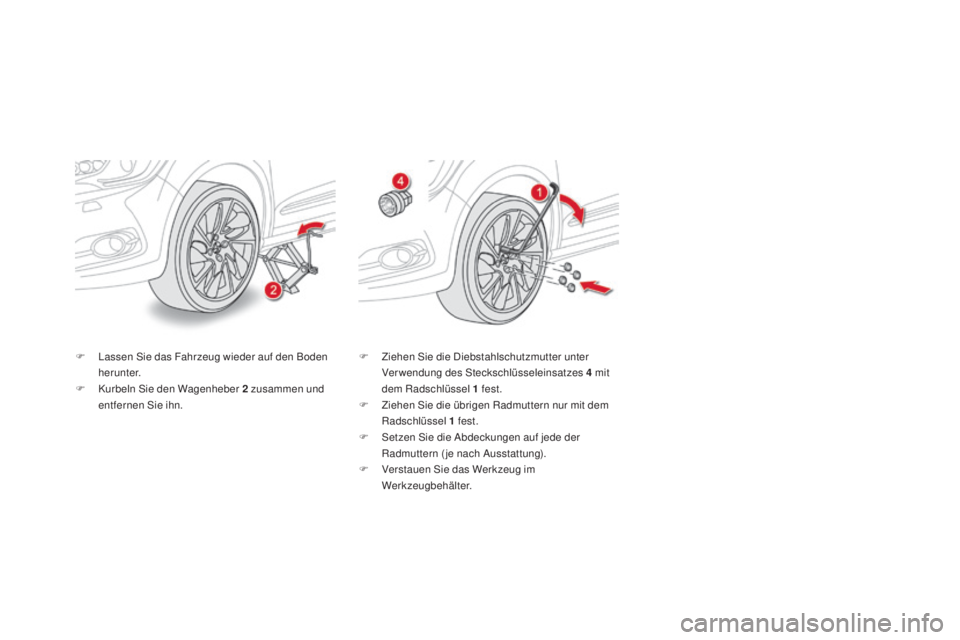

F Lassen Sie das Fahrzeug wieder auf den Boden herunter.
F

K
urbeln Sie den Wagenheber 2 zusammen und
entfernen Sie ihn. F
Z iehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes 4 mit
dem Radschlüssel 1
fest.
F

Z
iehen Sie die übrigen Radmuttern nur mit dem
Radschlüssel 1
fest.
F

S
etzen Sie die Abdeckungen auf jede der
Radmuttern (je nach Ausstattung).
F

V
erstauen Sie das Werkzeug im
Werkzeugbehälter.

243
DS4_de_Chap09_info-pratiques_ed03-2015

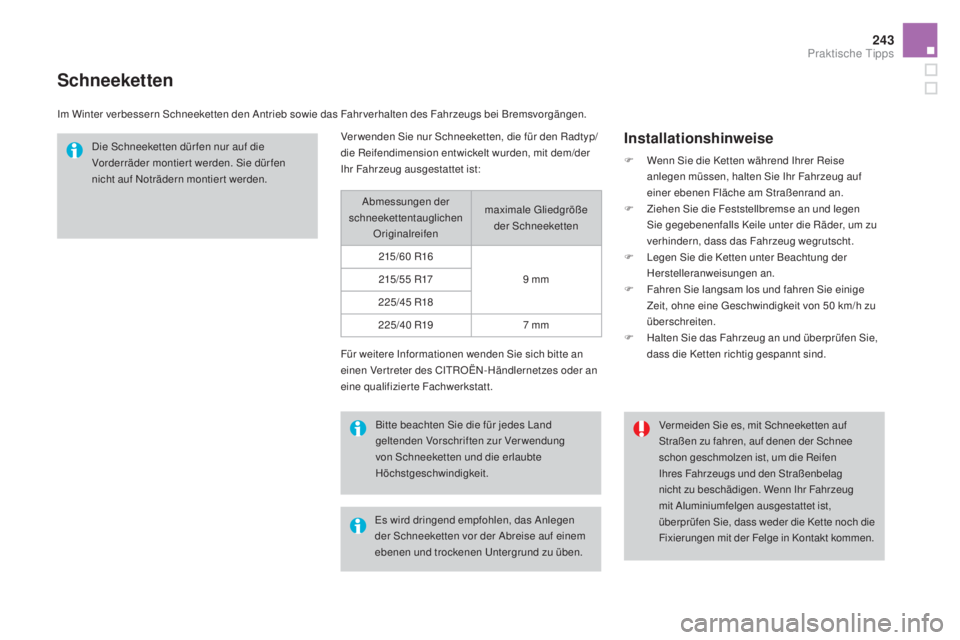

Schneeketten
Im Winter verbessern Schneeketten den Antrieb sowie das Fahrverhalten des Fahrzeugs bei Bremsvorgängen.Die Schneeketten dür fen nur auf die
Vorderräder montier t werden. Sie dür fen
nicht auf Noträdern montier t werden.
Für weitere Informationen wenden Sie sich bitte an
einen Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Installationshinweise
F Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr Fahrzeug auf
einer ebenen Fläche am Straßenrand an.
F

Z
iehen Sie die Feststellbremse an und legen
Sie gegebenenfalls Keile unter die Räder, um zu
verhindern, dass das Fahrzeug wegrutscht.
F

L
egen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
F

F
ahren Sie langsam los und fahren Sie einige
Zeit, ohne eine Geschwindigkeit von 50
km/h zu
überschreiten.
F

H
alten Sie das Fahrzeug an und überprüfen Sie,
dass die Ketten richtig gespannt sind.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen
Ihres Fahrzeugs und den Straßenbelag
nicht zu beschädigen. Wenn Ihr Fahrzeug
mit Aluminiumfelgen ausgestattet ist,
überprüfen Sie, dass weder die Kette noch die
Fixierungen mit der Felge in Kontakt kommen.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Ver wenden Sie nur Schneeketten, die für den Radtyp/
die Reifendimension entwickelt wurden, mit dem/der
Ihr Fahrzeug ausgestattet ist:
Abmessungen der
schneekettentauglichen Originalreifen maximale Gliedgröße
der Schneeketten
215/60


R16 9

mm
215 / 5 5


R17
225/45


R18
225/40


R19 7

mm
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf einem
ebenen und trockenen Untergrund zu üben.
praktische Tipps

DS4_de_Chap09_info-pratiques_ed03-2015

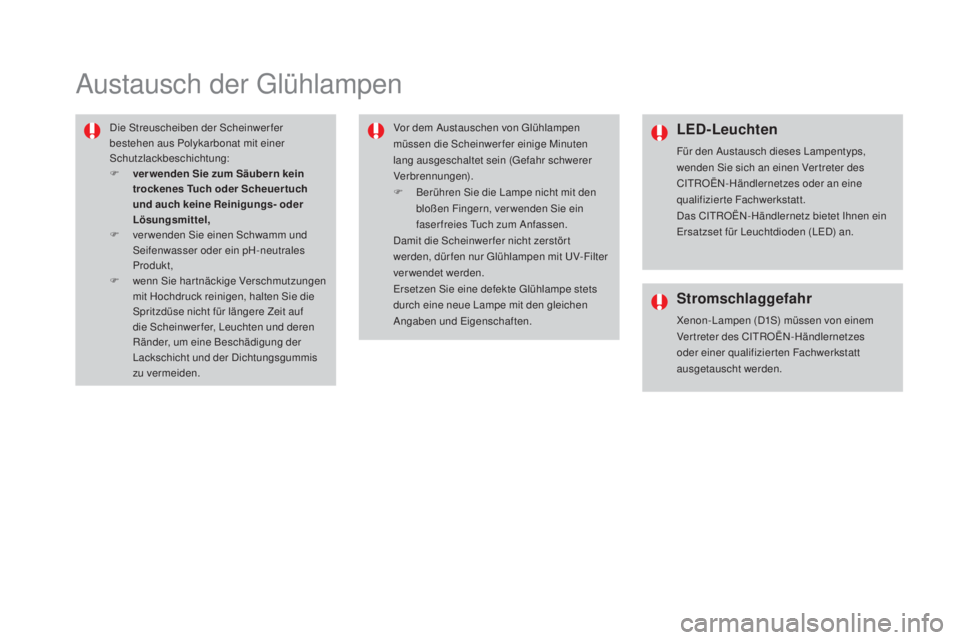

Austausch der Glühlampen
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F
v
er wenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F

v
er wenden Sie einen Schwamm und
Seifenwasser oder ein pH-neutrales
Produkt,
F

w
enn Sie har tnäckige Verschmutzungen
mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf
die Scheinwer fer, Leuchten und deren
Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis
zu vermeiden. Vor dem Austauschen von Glühlampen
müssen die Scheinwer fer einige Minuten
lang ausgeschaltet sein (Gefahr schwerer
Verbrennungen).
F

B
erühren Sie die Lampe nicht mit den
bloßen Fingern, ver wenden Sie ein
faserfreies Tuch zum Anfassen.
Damit die Scheinwer fer nicht zerstör t
werden, dür fen nur Glühlampen mit UV-Filter
verwendet werden.
Ersetzen Sie eine defekte Glühlampe stets
durch eine neue Lampe mit den gleichen
Angaben und Eigenschaften.LED-Leuchten
Für den Austausch dieses Lampentyps,
wenden Sie sich an einen Ver treter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Das CITROËN-Händlernetz bietet Ihnen ein
Ersatzset für Leuchtdioden (LED) an.
Stromschlaggefahr
Xenon-Lampen (D1S) müssen von einem
Vertreter des CITROËN-Händlernetzes
oder einer qualifizierten Fachwerkstatt
ausgetauscht werden.

245
DS4_de_Chap09_info-pratiques_ed03-2015
Achten Sie bei Lampen mit Zentrierstiften
vom Typ H1, H7, etc. auf die richtige
Positionierung, um den bestmöglichen
Helligkeitsgrad zu gewährleisten.
ausführung mit Xenon-Kurvenlicht
und Full-LED
1. Tagfahrlicht / Standlicht (LED)
2. mi
tlenkendes ab blendlicht / Fernlicht (D1S)
3.
B

linkleuchten (LED)
4.
N

ebelscheinwerfer mit Kurvenlicht (LED)
ausführung mit Halogen-Leuchten
( Ty p 1)
1. Blinkleuchten (H21 weiß)
2. ab
blendlicht (H7)
3.
F

ernlicht (H1)
4.
T

agfahrlicht / Standlicht (
p

21/5
w
XL)
5.
N

ebelscheinwerfer mit Kurvenlicht (H11)

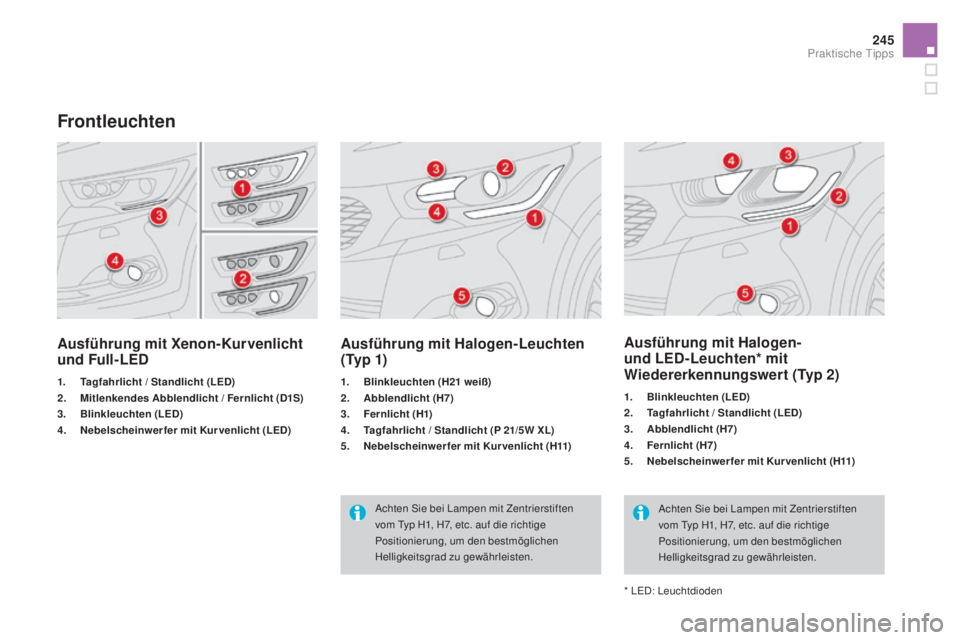

Frontleuchten
ausführung mit Halogen-
und LED-Leuchten* mit
wi
edererkennungswert (Typ 2)
1. Blinkleuchten (LED)
2. T agfahrlicht / Standlicht (LED)
3.
ab

blendlicht (H7)
4.
F

ernlicht (H7)
5.
N

ebelscheinwerfer mit Kurvenlicht (H11)Achten Sie bei Lampen mit Zentrierstiften
vom Typ H1, H7, etc. auf die richtige
Positionierung, um den bestmöglichen
Helligkeitsgrad zu gewährleisten.
* LED: Leuchtdioden
praktische Tipps

DS4_de_Chap09_info-pratiques_ed03-2015

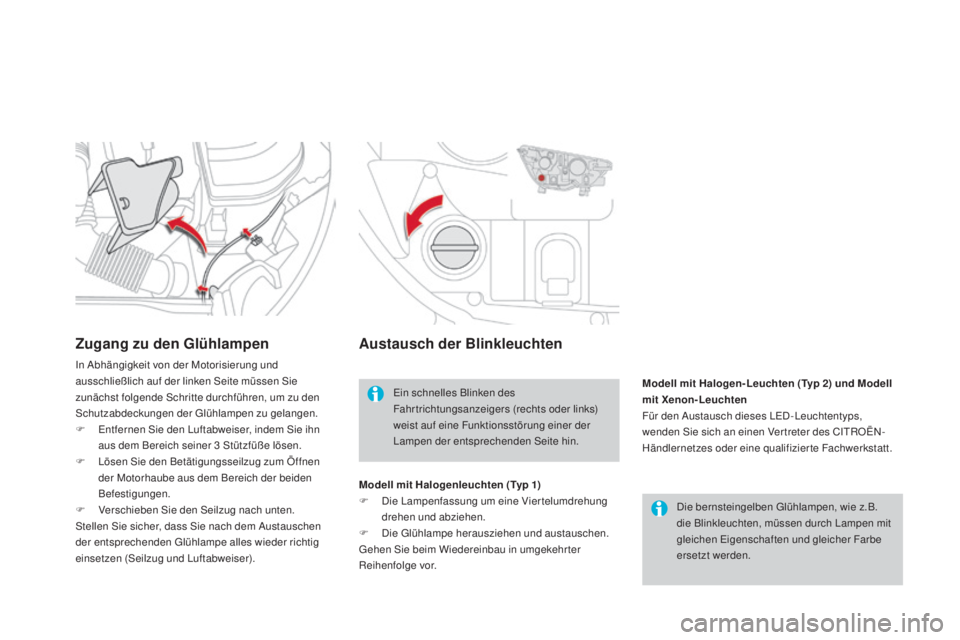

austausch der Blinkleuchten
Die bernsteingelben Glühlampen, wie z.B.
die Blinkleuchten, müssen durch Lampen mit
gleichen Eigenschaften und gleicher Farbe
ersetzt werden.
Ein schnelles Blinken des
Fahr trichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
mo

dell mit Halogen- Leuchten (Typ 2) und m
o
dell
mit Xenon-Leuchten
Für den Austausch dieses LED - Leuchtentyps,
wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizierte Fachwerkstatt.
mo

dell mit Halogenleuchten
( Ty p 1)
F
D
ie Lampenfassung um eine Viertelumdrehung
drehen und abziehen.
F

D

ie Glühlampe herausziehen und austauschen.
Gehen Sie beim Wiedereinbau in umgekehr ter
Reihenfolge vor.
Zugang zu den Glühlampen
In Abhängigkeit von der Motorisierung und
ausschließlich auf der linken Seite müssen Sie
zunächst folgende Schritte durchführen, um zu den
Schutzabdeckungen der Glühlampen zu gelangen.
F

E
ntfernen Sie den Luftabweiser, indem Sie ihn
aus dem Bereich seiner 3
Stützfüße lösen.
F

L
ösen Sie den Betätigungsseilzug zum Öffnen
der Motorhaube aus dem Bereich der beiden
Befestigungen.
F

V
erschieben Sie den Seilzug nach unten.
Stellen Sie sicher, dass Sie nach dem Austauschen
der entsprechenden Glühlampe alles wieder richtig
einsetzen (Seilzug und Luftabweiser).
