2016 CITROEN DS4 Betriebsanleitungen (in German)

207
DS4_de_Chap08_conduite_ed03-2015

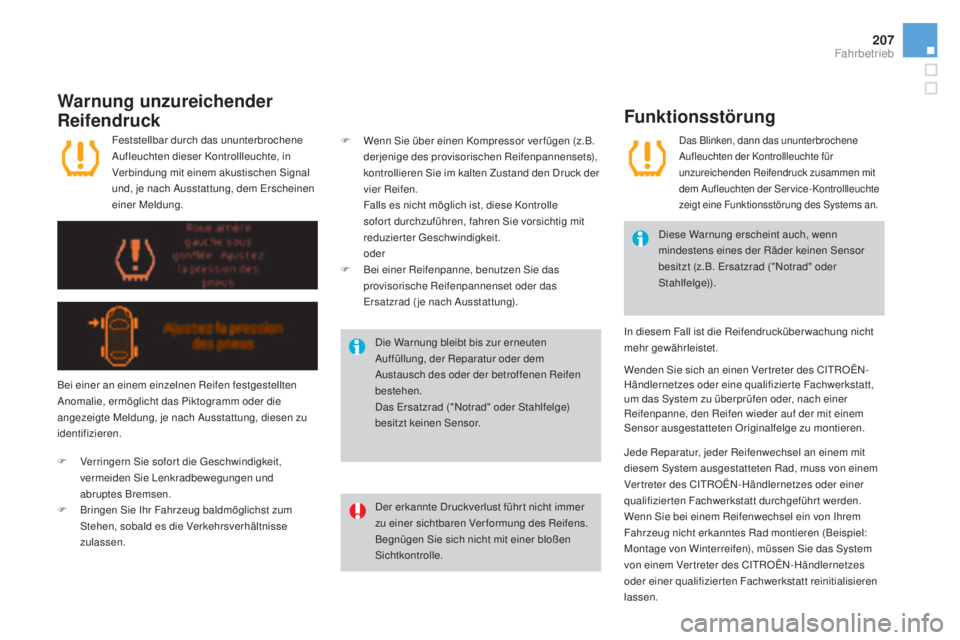

warnung unzureichender
Reifendruck
Der erkannte Druckverlust führt nicht immer
zu einer sichtbaren Ver formung des Reifens.
Begnügen Sie sich nicht mit einer bloßen
Sichtkontrolle.Diese Warnung erscheint auch, wenn
mindestens eines der Räder keinen Sensor
besitzt (z.B. Ersatzrad ("Notrad" oder
Stahlfelge)).
Die Warnung bleibt bis zur erneuten
Auffüllung, der Reparatur oder dem
Austausch des oder der betroffenen Reifen
bestehen.
Das Ersatzrad ("Notrad" oder Stahlfelge)
besitzt keinen Sensor.
Feststellbar durch das ununterbrochene
Aufleuchten dieser Kontrollleuchte, in
Verbindung mit einem akustischen Signal
und, je nach Ausstattung, dem Erscheinen
einer Meldung.
Bei einer an einem einzelnen Reifen festgestellten
Anomalie, ermöglicht das Piktogramm oder die
angezeigte Meldung, je nach Ausstattung, diesen zu
identifizieren.
F

V

erringern Sie sofor t die Geschwindigkeit,
vermeiden Sie Lenkradbewegungen und
abruptes Bremsen.
F
B
ringen Sie Ihr Fahrzeug baldmöglichst zum
Stehen, sobald es die Verkehrsverhältnisse
zulassen.
Funktionsstörung
Das Blinken, dann das ununterbrochene
Aufleuchten der Kontrollleuchte für
unzureichenden Reifendruck zusammen mit
dem Aufleuchten der Service-Kontrollleuchte
zeigt eine Funktionsstörung des Systems an.
Wenden Sie sich an einen Ver treter des CITROËN-
Händlernetzes oder eine qualifizierte Fachwerkstatt,
um das System zu überprüfen oder, nach einer
Reifenpanne, den Reifen wieder auf der mit einem
Sensor ausgestatteten Originalfelge zu montieren.
F

W

enn Sie über einen Kompressor ver fügen (z.B.
derjenige des provisorischen Reifenpannensets),
kontrollieren Sie im kalten Zustand den Druck der
vier Reifen.
F

alls es nicht möglich ist, diese Kontrolle
sofor t durchzuführen, fahren Sie vorsichtig mit
reduzierter Geschwindigkeit.
o

der
F

B

ei einer Reifenpanne, benutzen Sie das
provisorische Reifenpannenset oder das
Ersatzrad (je nach Ausstattung).
Jede Reparatur, jeder Reifenwechsel an einem mit
diesem System ausgestatteten Rad, muss von einem
Vertreter des CITROËN-Händlernetzes oder einer
qualifizierten Fachwerkstatt durchgeführt werden.
Wenn Sie bei einem Reifenwechsel ein von Ihrem
Fahrzeug nicht erkanntes Rad montieren (Beispiel:
Montage von Winterreifen), müssen Sie das System
von einem Vertreter des CITROËN-Händlernetzes
oder einer qualifizierten Fachwerkstatt reinitialisieren
lassen. In diesem Fall ist die Reifendrucküber wachung nicht
mehr gewährleistet.
Fahrbetrieb

DS4_de_Chap08_conduite_ed03-2015

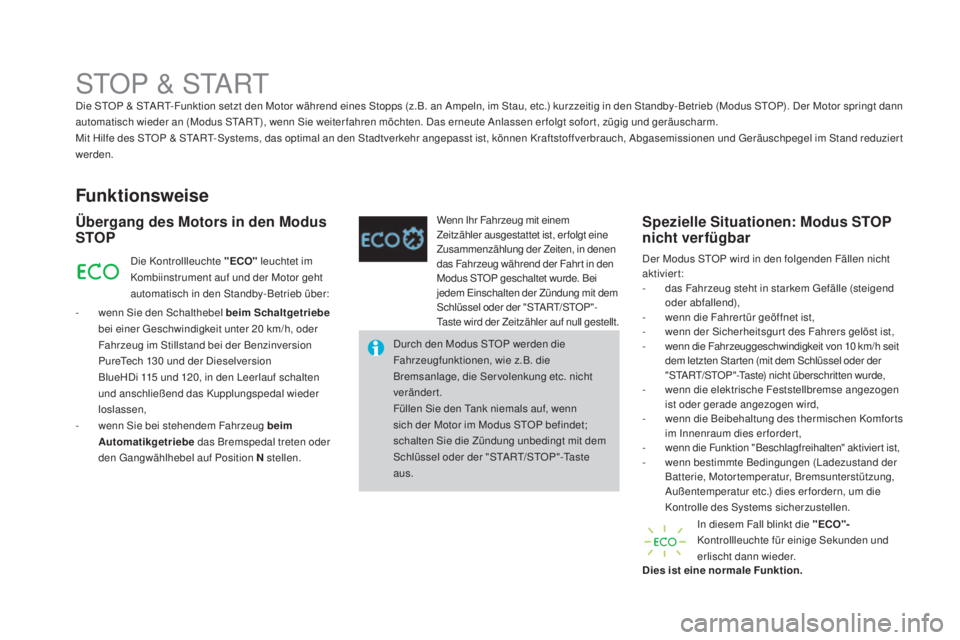

STOP & STARTDie STOP & START-Funktion setzt den Motor während eines Stopps (z.B. an Ampeln, im Stau, etc.) kurzzeitig in den Standby- Betrieb (Modus STOP). Der Motor springt dann
automatisch wieder an (Modus START), wenn Sie weiter fahren möchten. Das erneute Anlassen er folgt sofor t, zügig und geräuscharm.
Mit Hilfe des STOP & START-Systems, das optimal an den Stadtverkehr angepasst ist, können Kraftstoffverbrauch, Abgasemissionen und Geräuschpegel im Stand reduzier t
werden.
Funktionsweise
Übergang des motors in den mo dus
STOp
Durch den Modus STOP werden die
Fahrzeugfunktionen, wie z.B. die
Bremsanlage, die Ser volenkung etc. nicht
verändert.
Füllen Sie den Tank niemals auf, wenn
sich der Motor im Modus STOP befindet;
schalten Sie die Zündung unbedingt mit dem
Schlüssel oder der "START/STOP"-Taste
aus.
Die Kontrollleuchte "ECO"
leuchtet im
Kombiinstrument auf und der Motor geht
automatisch in den Standby- Betrieb über:
-

w

enn Sie den Schalthebel beim Schaltgetriebe

bei einer Geschwindigkeit unter 20

km/h, oder
Fahrzeug im Stillstand bei der Benzinversion
PureTech 130

und der Dieselversion
BlueHDi 115

und 120, in den Leerlauf schalten
und anschließend das Kupplungspedal wieder
loslassen,
-
w

enn Sie bei stehendem Fahrzeug beim
au

tomatikgetriebe das Bremspedal treten oder
den Gangwählhebel auf Position N stellen. Wenn Ihr Fahrzeug mit einem
Zeitzähler ausgestattet ist, erfolgt eine
Zusammenzählung der Zeiten, in denen
das Fahrzeug während der Fahrt in den
Modus STOP geschaltet wurde. Bei
jedem Einschalten der Zündung mit dem
Schlüssel oder der "START/STOP"-
Taste wird der Zeitzähler auf null gestellt.
Der Modus STOP wird in den folgenden Fällen nicht
aktiviert:
-

d
as Fahrzeug steht in starkem Gefälle (steigend
oder abfallend),
-
w
enn die Fahrer tür geöffnet ist,
- w enn der Sicherheitsgur t des Fahrers gelöst ist,
- w enn die Fahrzeuggeschwindigkeit von 10 km/h seit
dem letzten Starten (mit dem Schlüssel oder der
"START/STOP"-Taste) nicht überschritten wurde,
-
w

enn die elektrische Feststellbremse angezogen
ist oder gerade angezogen wird,
-

w
enn die Beibehaltung des thermischen Komfor ts
im Innenraum dies er forder t,
-

w
enn die Funktion "Beschlagfreihalten" aktivier t ist,
-
w

enn bestimmte Bedingungen (Ladezustand der
Batterie, Motortemperatur, Bremsunterstützung,
Außentemperatur etc.) dies er fordern, um die
Kontrolle des Systems sicherzustellen.
Spezielle Situationen: mo dus STOp
nicht verfügbar
In diesem Fall blinkt die "ECO"-
Kontrollleuchte für einige Sekunden und
erlischt dann wieder.
Dies ist eine normale Funktion.

209
DS4_de_Chap08_conduite_ed03-2015

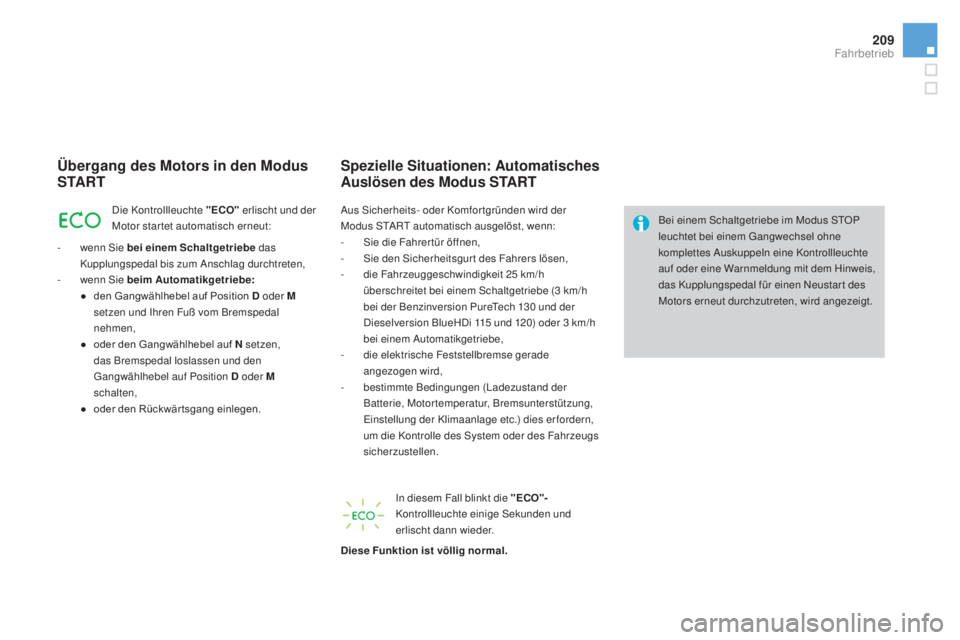

Übergang des motors in den mo dus
S T aR T
Die Kontrollleuchte "ECO" erlischt und der
Motor star tet automatisch erneut:
-

w

enn Sie bei einem Schaltgetriebe das
Kupplungspedal bis zum Anschlag durchtreten,
-

w

enn Sie beim a
u
tomatikgetriebe:
● den
Gangwählhebel auf Position D oder m
setzen und Ihren Fuß vom Bremspedal
nehmen,
● oder
den Gangwählhebel auf N setzen,
das Bremspedal loslassen und den
Gangwählhebel auf Position D oder
m
schalten,
● oder
den Rückwär tsgang einlegen.
Spezielle Situationen: au tomatisches au
slösen des mo dus STaR T
Bei einem Schaltgetriebe im Modus STOP
leuchtet bei einem Gangwechsel ohne
komplettes Auskuppeln eine Kontrollleuchte
auf oder eine Warnmeldung mit dem Hinweis,
das Kupplungspedal für einen Neustar t des
Motors erneut durchzutreten, wird angezeigt.
In diesem Fall blinkt die "ECO"-
Kontrollleuchte einige Sekunden und
erlischt dann wieder.
Diese Funktion ist völlig normal. Aus Sicherheits- oder Komfor tgründen wird der
Modus START automatisch ausgelöst, wenn:
-

S

ie die Fahrer tür öffnen,
-

S

ie den Sicherheitsgur t des Fahrers lösen,
-

d

ie Fahrzeuggeschwindigkeit 25

km/h
überschreitet bei einem Schaltgetriebe (3

km/h
bei der Benzinversion PureTech 130

und der
Dieselversion BlueHDi 115

und 120) oder 3

km/h
bei einem Automatikgetriebe,
-
d

ie elektrische Feststellbremse gerade
angezogen wird,
-
b

estimmte Bedingungen (Ladezustand der
Batterie, Motortemperatur, Bremsunterstützung,
Einstellung der Klimaanlage etc.) dies erfordern,
um die Kontrolle des System oder des Fahrzeugs
sicherzustellen.
Fahrbetrieb

DS4_de_Chap08_conduite_ed03-2015
Das System wird bei jedem Neustar t mit dem
Schlüssel oder der "START/STOP"-Taste
wieder aktiviert.

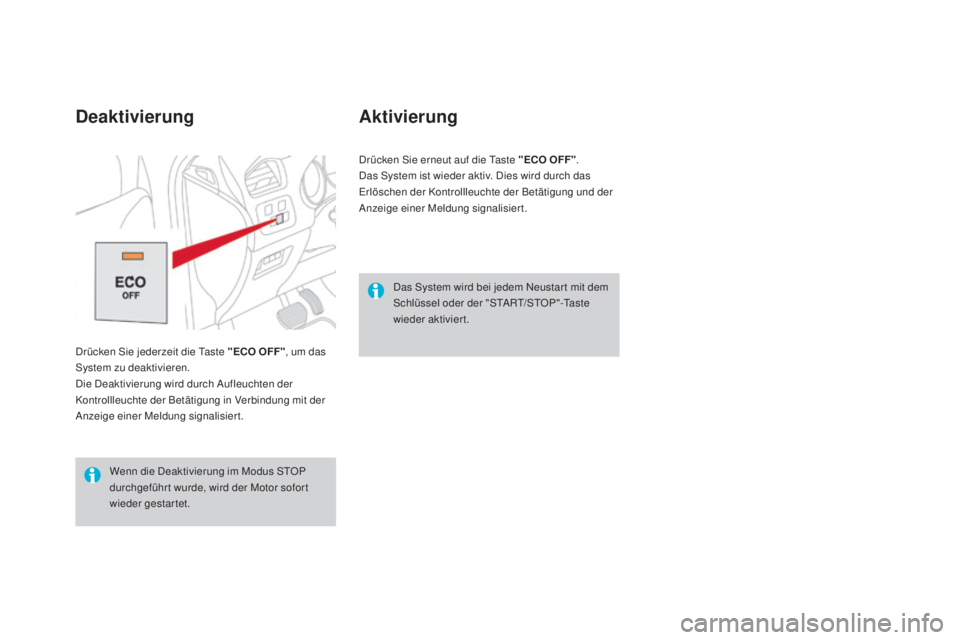

aktivierung
Drücken Sie erneut auf die Taste "ECO OFF".
Das System ist wieder aktiv. Dies wird durch das
Erlöschen der Kontrollleuchte der Betätigung und der
Anzeige einer Meldung signalisiert.
Wenn die Deaktivierung im Modus STOP
durchgeführ t wurde, wird der Motor sofor t
wieder gestartet.
Drücken Sie jederzeit die Taste "ECO OFF"
, um das
System zu deaktivieren.
Die Deaktivierung wird durch Aufleuchten der
Kontrollleuchte der Betätigung in Verbindung mit der
Anzeige einer Meldung signalisiert.
Deaktivierung

2 11
DS4_de_Chap08_conduite_ed03-2015
Bei einer Funktionsstörung blinkt die Taste "ECO
OFF" und leuchtet anschließend ununterbrochen auf.
Lassen Sie das System von einem CITROËN-
Vertragspartner oder einer qualifizierten
Fachwerkstatt überprüfen.
Funktionsstörung
Bei einer Funktionsstörung im Modus
STOP, kann es passieren, dass der Motor
abstirbt. Sämtliche Kontrollleuchten des
Kombiinstrumentes leuchten auf.
Je nach Ausführung kann ebenfalls eine
Warnmeldung angezeigt werden mit dem
Hinweis, den Wählhebel in den Leerlauf ( N)
zu stellen und das Bremspedal zu treten.
Es ist dann er forderlich, die Zündung
auszuschalten und diese dann erneut mit
dem Schlüssel oder der "START/STOP"-
Taste einzuschalten. Vor sämtlichen Arbeiten im Motorraum
sollten Sie das STOP & START-System
deaktivieren, um die mit dem automatischen
Auslösen des Modus START verbundene
Verletzungsgefahr zu vermeiden.
Das STOP & START-System ist nach
modernster Technik ausgelegt. Jeder Eingriff
an diesem Batterietyp ist ausschließlich von
einem CITROËN-Vertragspartner oder einer
qualifizierten Fachwerkstatt durchzuführen.
war tung
Dieses System er forder t eine 12V- Batterie mit
spezieller Technologie und speziellen Eigenschaften
(Teilenummer im CITROËN-Händlernetz oder bei
einer qualifizierten Fachwerkstatt erhältlich).
Der Einbau einer anderen als die von CITROËN
empfohlenen Batterie kann zu Funktionsstörungen
des Systems führen.
Fahrbetrieb

DS4_de_Chap08_conduite_ed03-2015

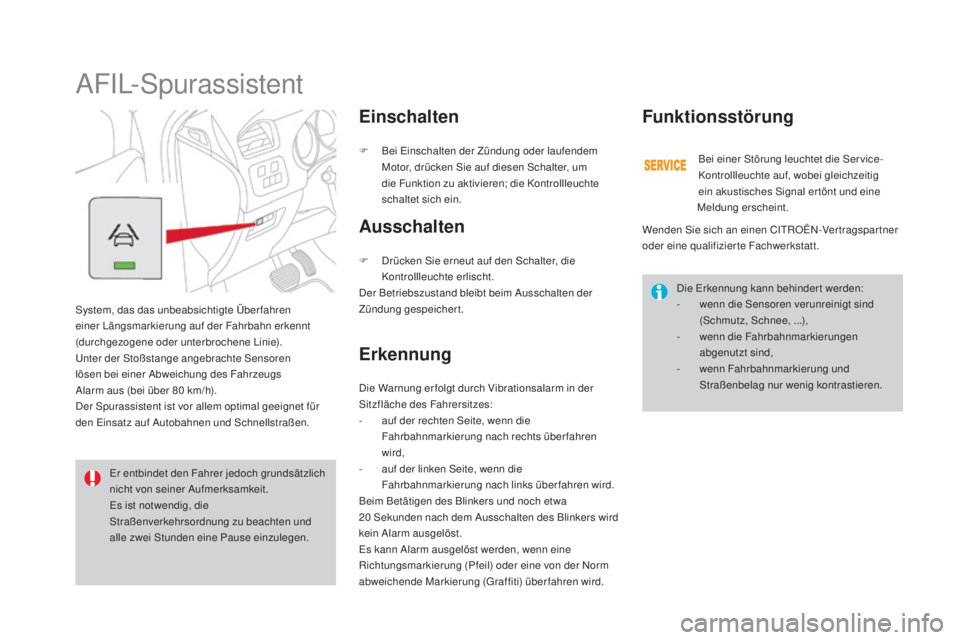

AFIL-Spurassistent
System, das das unbeabsichtigte Überfahren
einer Längsmarkierung auf der Fahrbahn erkennt
(durchgezogene oder unterbrochene Linie).
Unter der Stoßstange angebrachte Sensoren
lösen bei einer Abweichung des Fahrzeugs
Alarm aus (bei über 80 km/h).
Der Spurassistent ist vor allem optimal geeignet für
den Einsatz auf Autobahnen und Schnellstraßen.
Einschalten
F Bei Einschalten der Zündung oder laufendem Motor, drücken Sie auf diesen Schalter, um
die Funktion zu aktivieren; die Kontrollleuchte
schaltet sich ein.
Er entbindet den Fahrer jedoch grundsätzlich
nicht von seiner Aufmerksamkeit.
Es ist notwendig, die
Straßenverkehrsordnung zu beachten und
alle zwei Stunden eine Pause einzulegen.
ausschalten
Die Warnung er folgt durch Vibrationsalarm in der
Sitzfläche des Fahrersitzes:
-
a
uf der rechten Seite, wenn die
Fahrbahnmarkierung nach rechts überfahren
wird,
-

a
uf der linken Seite, wenn die
Fahrbahnmarkierung nach links überfahren wird.
Beim Betätigen des Blinkers und noch etwa
20
Sekunden nach dem Ausschalten des Blinkers wird
kein Alarm ausgelöst.
Es kann Alarm ausgelöst werden, wenn eine
Richtungsmarkierung (Pfeil) oder eine von der Norm
abweichende Markierung (Graffiti) überfahren wird.
Erkennung Funktionsstörung
Die Erkennung kann behindert werden:
-
w enn die Sensoren verunreinigt sind
(Schmutz, Schnee, ...),
-
w

enn die Fahrbahnmarkierungen
abgenutzt sind,
-
w

enn Fahrbahnmarkierung und
Straßenbelag nur wenig kontrastieren.
F

D

rücken Sie erneut auf den Schalter, die
Kontrollleuchte erlischt.
Der Betriebszustand bleibt beim Ausschalten der
Zündung gespeichert. Bei einer Störung leuchtet die Service-
Kontrollleuchte auf, wobei gleichzeitig
ein akustisches Signal er tönt und eine
Meldung erscheint.
Wenden Sie sich an einen CITROËN-Ver tragspar tner
oder eine qualifizierte Fachwerkstatt.

213
DS4_de_Chap08_conduite_ed03-2015

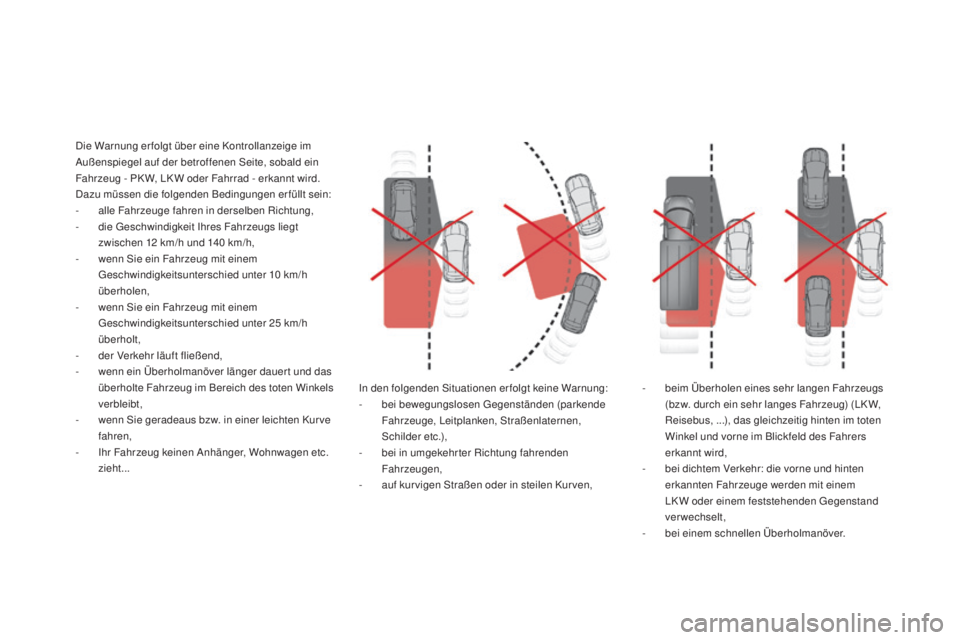

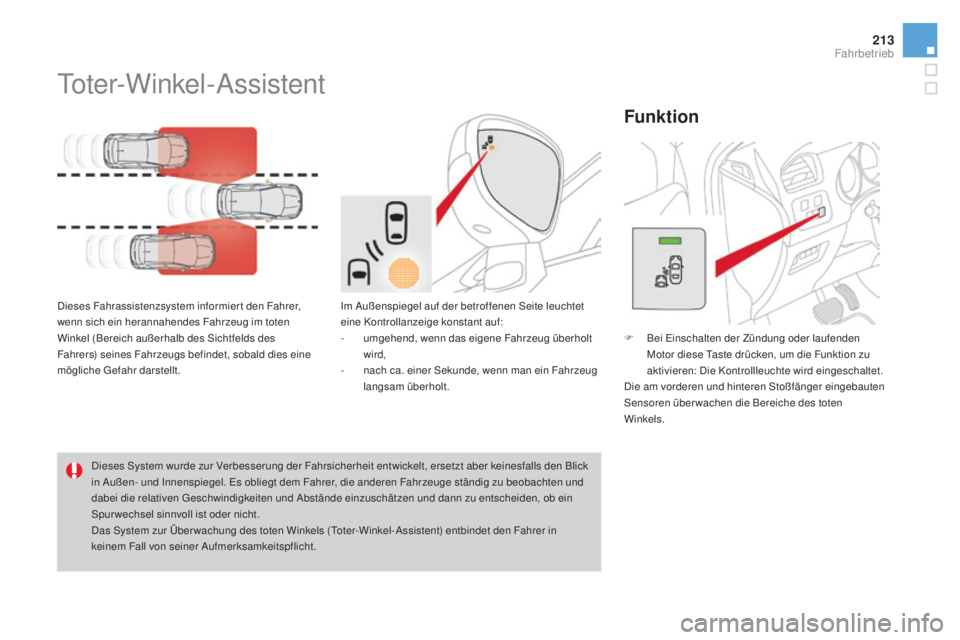

Toter-Winkel-Assistent
Dieses Fahrassistenzsystem informiert den Fahrer,
wenn sich ein herannahendes Fahrzeug im toten
Winkel (Bereich außerhalb des Sichtfelds des
Fahrers) seines Fahrzeugs befindet, sobald dies eine
mögliche Gefahr darstellt.
Funktion
Dieses System wurde zur Verbesserung der Fahrsicherheit entwickelt, ersetzt aber keinesfalls den Blick
in Außen- und Innenspiegel. Es obliegt dem Fahrer, die anderen Fahrzeuge ständig zu beobachten und
dabei die relativen Geschwindigkeiten und Abstände einzuschätzen und dann zu entscheiden, ob ein
Spur wechsel sinnvoll ist oder nicht.
Das System zur Über wachung des toten Winkels (Toter-Winkel-Assistent) entbindet den Fahrer in
keinem Fall von seiner Aufmerksamkeitspflicht.F

B
ei Einschalten der Zündung oder laufenden
Motor diese Taste drücken, um die Funktion zu
aktivieren: Die Kontrollleuchte wird eingeschaltet.
Die am vorderen und hinteren Stoßfänger eingebauten
Sensoren überwachen die Bereiche des toten
Winkels.
Im Außenspiegel auf der betroffenen Seite leuchtet
eine Kontrollanzeige konstant auf:
-
u
mgehend, wenn das eigene Fahrzeug überholt
wird,
-
n
ach ca. einer Sekunde, wenn man ein Fahrzeug
langsam überholt.
Fahrbetrieb

DS4_de_Chap08_conduite_ed03-2015
In den folgenden Situationen erfolgt keine Warnung:
- bei bewegungslosen Gegenständen (parkende
Fahrzeuge, Leitplanken, Straßenlaternen,
Schilder etc.),
-

b
ei in umgekehr ter Richtung fahrenden
Fahrzeugen,
-

a
uf kur vigen Straßen oder in steilen Kur ven,
Die Warnung er folgt über eine Kontrollanzeige im
Außenspiegel auf der betroffenen Seite, sobald ein
Fahrzeug - PK W, LK W oder Fahrrad - erkannt wird.
Dazu müssen die folgenden Bedingungen erfüllt sein:
-
a

lle Fahrzeuge fahren in derselben Richtung,
-

d

ie Geschwindigkeit Ihres Fahrzeugs liegt
zwischen 12

km/h und 140

km/h,
-

w

enn Sie ein Fahrzeug mit einem
Geschwindigkeitsunterschied unter 10

km/h
überholen,
-

w

enn Sie ein Fahrzeug mit einem
Geschwindigkeitsunterschied unter 25

km/h
überholt,
-

d

er Verkehr läuft fließend,
-

w

enn ein Überholmanöver länger dauer t und das
überholte Fahrzeug im Bereich des toten Winkels
verbleibt,
-

w

enn Sie geradeaus bzw. in einer leichten Kur ve
fahren,
-

I

hr Fahrzeug keinen Anhänger, Wohnwagen etc.
zieht... - b
eim Überholen eines sehr langen Fahrzeugs
(bzw. durch ein sehr langes Fahrzeug) (LK W,
Reisebus, ...), das gleichzeitig hinten im toten
Winkel und vorne im Blickfeld des Fahrers
erkannt wird,
-

b
ei dichtem Verkehr: die vorne und hinten
erkannten Fahrzeuge werden mit einem
LKW oder einem feststehenden Gegenstand
verwechselt,
-
b

ei einem schnellen Überholmanöver.
