2016 BMW X5 Manual do condutor (in Portuguese)

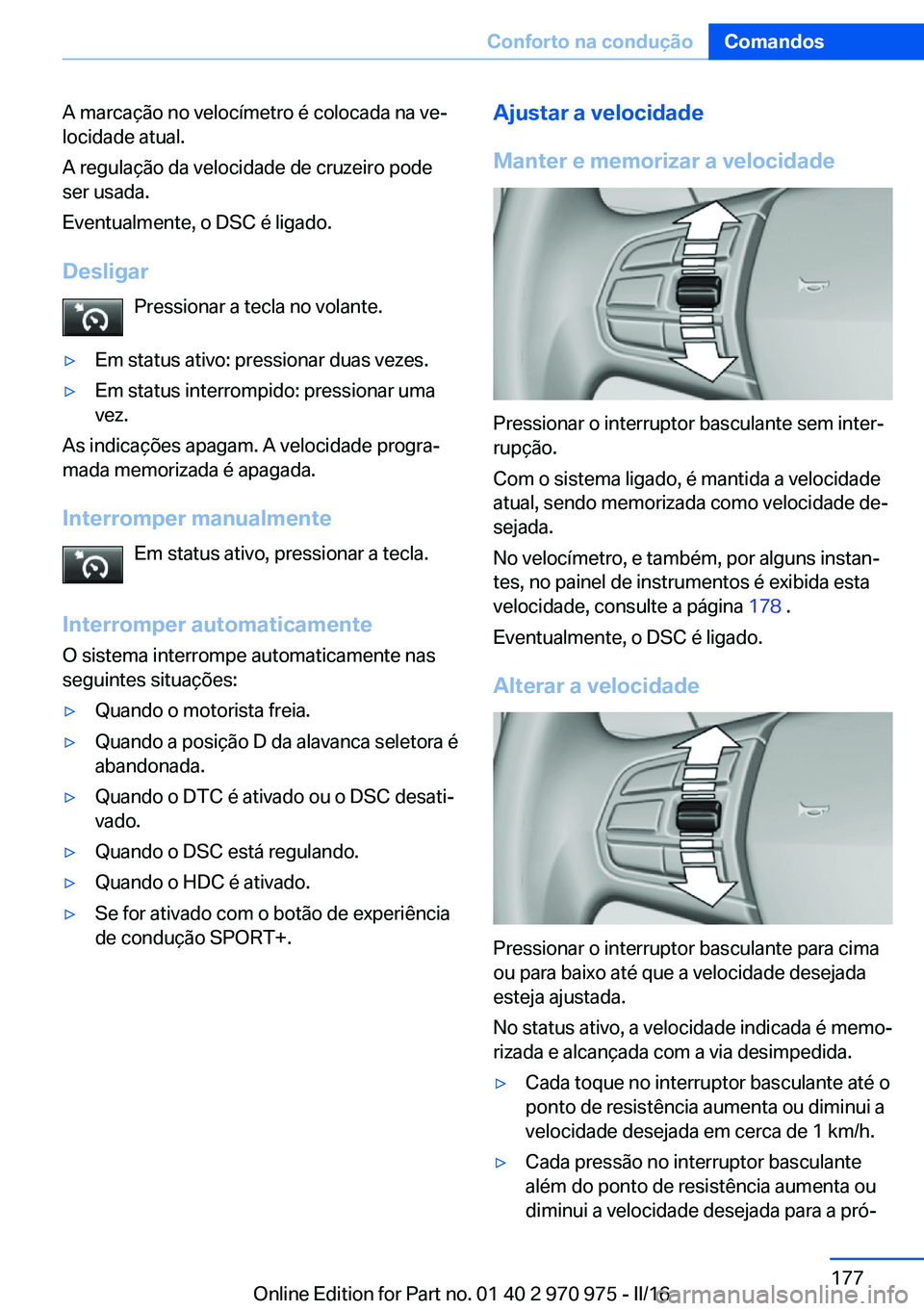

A marcação no velocímetro é colocada na ve‐
locidade atual.
A regulação da velocidade de cruzeiro pode
ser usada.
Eventualmente, o DSC é ligado.
Desligar Pressionar a tecla no volante.▷Em status ativo: pressionar duas vezes.▷Em status interrompido: pressionar uma
vez.
As indicações apagam. A velocidade progra‐
mada memorizada é apagada.
Interromper manualmente Em status ativo, pressionar a tecla.
Interromper automaticamente O sistema interrompe automaticamente nas
seguintes situações:
▷Quando o motorista freia.▷Quando a posição D da alavanca seletora é
abandonada.▷Quando o DTC é ativado ou o DSC desati‐
vado.▷Quando o DSC está regulando.▷Quando o HDC é ativado.▷Se for ativado com o botão de experiência
de condução SPORT+.Ajustar a velocidade
Manter e memorizar a velocidade
Pressionar o interruptor basculante sem inter‐
rupção.
Com o sistema ligado, é mantida a velocidade
atual, sendo memorizada como velocidade de‐
sejada.
No velocímetro, e também, por alguns instan‐
tes, no painel de instrumentos é exibida esta
velocidade, consulte a página 178 .
Eventualmente, o DSC é ligado.
Alterar a velocidade
Pressionar o interruptor basculante para cima
ou para baixo até que a velocidade desejada
esteja ajustada.
No status ativo, a velocidade indicada é memo‐
rizada e alcançada com a via desimpedida.
▷Cada toque no interruptor basculante até o
ponto de resistência aumenta ou diminui a
velocidade desejada em cerca de 1 km/h.▷Cada pressão no interruptor basculante
além do ponto de resistência aumenta ou
diminui a velocidade desejada para a pró‐Seite 177Conforto na conduçãoComandos177
Online Edition for Part no. 01 40 2 970 975 - II/16

xima casa decimal da visualização em km/h
do velocímetro.
A velocidade máxima ajustável depende da
viatura.▷Pressionar o interruptor basculante até o
ponto de resistência e o manter assim ace‐
lera ou abranda a viatura sem pisar o pedal
do acelerador.
Depois de soltar o interruptor basculante, a
velocidade alcançada é mantida. Pressio‐
nar além do ponto de resistência acelera
ainda mais a viatura.
Continuar a regulação da velocidade
de cruzeiro
Informações gerais Uma regulação da velocidade de cruzeiro inter‐
rompida pode ser retomada através da ativa‐
ção da velocidade salva.
Nos seguintes casos, o valor memorizado da
velocidade é apagado e não pode mais ser ati‐
vado:
▷Ao desligar o sistema.▷Ao desligar a ignição.
Nota
Antes de acessar a velocidade salva, garantir
que a diferença entre a velocidade atual e a
salva não é grande demais. Caso contrário, po‐
dem ocorrer frenagens ou acelerações não de‐
sejadas.
Acessar a velocidade salva Pressionar a tecla.
A velocidade salva é novamente alcançada e
mantida.
Indicações no painel de instrumentos
Luz de controle Conforme o equipamento, a luz de con‐
trole no painel de instrumentos acende
se o sistema estiver ligado.
Velocidade desejada e velocidade
salva▷Marcação acende em verde:
sistema está ativo, a marca‐
ção exibe a velocidade dese‐
jada.▷Marcação acende em cor de
laranja: sistema está inter‐
rompido, a marcação exibe a
velocidade salva.▷A marcação não acende: o sistema está
desligado.
Com o display de instrumentos: como
acontece na seleção da velocidade
programada, será exibido um símbolo
no velocímetro.
Indicação de status breve Velocidade desejada selecionada.
Se não for indicada uma velocidade, as condi‐
ções necessárias para o funcionamento não
estão eventualmente cumpridas nesse mo‐
mento.
Indicações no Head-Up Display Algumas informações do sistema também po‐
dem ser apresentadas no Head-Up Display.
Seite 178ComandosConforto na condução178
Online Edition for Part no. 01 40 2 970 975 - II/16

Limites do sistema
Potência do motor
A velocidade desejada é mantida nas descidas
acentuadas, pode, porém, diminuir em subi‐
das, se a potência do motor não for suficiente.
Controle da Distância deEstacionamento PDC
Princípio
O PDC presta auxílio durante o estaciona‐
mento. A aproximação lenta a um objeto que
está atrás, ou, caso a viatura também esteja
equipada com PDC na parte da frente e
mesmo na frente da viatura, é sinalizada atra‐
vés de:▷Sinais acústicos.▷Visualização óptica.
Informações gerais
Para a medição encontram-se montados sen‐
sores de ultrassons nos para-choques.
Dependendo do ambiente, o alcance é de
cerca de 2 m.
O aviso acústico apenas ocorre nas seguintes
situações:
▷Nos sensores na parte dianteira e nos dois
sensores de canto na parte traseira a cerca
de 60 cm.▷Nos sensores centrais atrás a cerca de
1,50 m.▷Em caso de perigo de colisão.
Notas
ADVERTÊNCIA
O sistema não dispensa a responsabili‐
dade de avaliar corretamente a situação do
trânsito. Devido aos limites do sistema, este
não poderá reagir da forma automática ade‐
quada em todas as situações do trânsito.
Existe perigo de acidente. Adaptar o modo de
condução às condições de trânsito. Observar
as condições de trânsito e intervir ativamente
nas respectivas situações.◀
ADVERTÊNCIA
Por motivos inerentes às leis da física, a
elevadas velocidades e com o PDC ativado
pode ocorrer uma advertência tarde demais.
Existe perigo de ferimento ou o perigo de da‐
nos materiais. Evitar um avanço rápido em di‐
reção a um objeto. Evitar uma partida rápida
enquanto o PDC ainda não estiver ativo.◀
Visão geral
Com o PDC na parte dianteira: tecla na
viatura
Botão da assistência para estaciona‐
mento
Sensores de ultrassons Sensores de ultrassons do PDC,
por exemplo, nos para-choque.
Requisitos de funcionamento Para garantir a operacionalidade completa:
▷Não tapar os sensores, por exemplo, com
adesivos, porta-bicicletas.▷Manter os sensores limpos e livres de gelo.
Para a limpeza: com uma lavadora de alta pres‐
são, manter uma distância mínima de 30 cm e
Seite 179Conforto na conduçãoComandos179
Online Edition for Part no. 01 40 2 970 975 - II/16

não aplicar o jato durante muito tempo sobre
os sensores.
Ligar/desligar
Ligar automaticamente O PDC se liga automaticamente nas seguintes
situações:▷Quando é engrenada a posição da ala‐
vanca seletora R com o motor em funcio‐
namento.
Adicionalmente, a câmera de marcha à ré é
ligada.▷Em caso de equipamento com PDC na
parte dianteira: se forem reconhecidos ob‐
stáculos na traseira e dianteira da viatura
pelo PDC e a velocidade for inferior a cerca
de 4 km/h.
A comutação automática em caso de obstácu‐
los detectados pode ser desligada:
1."Configurações"2."Estacionar"3.Selecionar o ajuste.
O ajuste é salvo para o perfil utilizado
nesse momento.
Para reduzir advertências falsas, eventual‐
mente desligar a ativação automática do PDC
quando os obstáculos são reconhecidos, por
exemplo, nas máquinas de lavagem automá‐
tica.
Desligar automaticamente em marcha
para a frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
percurso ou velocidade.
Se necessário, ligar novamente o sistema.
Com PDC na parte dianteira: ligar/
desligar manualmente
Pressionar o botão da assistência para
estacionamento.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
Quando pressionar o botão da assistência para
estacionamento e a marcha à ré estiver engre‐
nada, o sistema exibe a imagem da câmera de
marcha à ré.
Indicação
Sinais acústicos A aproximação a um objeto é sinalizada por um
sinal descontínuo em relação à respectiva po‐
sição. Se, por exemplo, for identificado um ob‐
jeto na traseira esquerda da viatura, o sinal
acústico é emitido pelo alto-falante traseiro es‐
querdo.
À medida que a distância em relação ao objeto
vai diminuindo, os intervalos ficam mais curtos.
Se a distância em relação a um objeto detec‐
tado for inferior a cerca de 25 cm, soa um sinal
contínuo.
Com PDC na parte dianteira: se existirem obje‐
tos tanto na parte dianteira, como traseira da
viatura, soa um sinal contínuo intermitente.
O sinal acústico é desligado quando é selecio‐
nada a posição da alavanca seletora P com
transmissão Steptronic.
Volume
É possível ajustar a relação do volume sonoro
do sinal acústico do PDC para o volume so‐
noro do entretenimento.
1."Multimédia", "Rádio" ou "Configurações"2."Som"3."Configurações do volume"4."PDC"5.Girar o Controller até alcançar o ajuste de‐
sejado.6.Pressionar o Controller.
O ajuste é salvo para o perfil utilizado nesse
momento.
Seite 180ComandosConforto na condução180
Online Edition for Part no. 01 40 2 970 975 - II/16

Advertência óptica
A aproximação a um objeto pode ser indicada
no display de controle. Os objetos que se en‐
contram a uma distância superior serão aí indi‐
cados, antes mesmo de se ouvir um sinal
acústico.
Assim que o Controle da Distância de Estacio‐
namento (PDC) for ativado surge uma indica‐
ção.
A área de detecção dos sensores é represen‐
tada em verde, amarelo e vermelho.
Quando é apresentada a imagem da câmera
de marcha à ré, pode comutar-se para o PDC:
"Câmara de marcha-atrás"
Limites do sistema
Nota ADVERTÊNCIA
Devido aos limites do sistema, o mesmo
pode reagir incorretamente ou nem reagir.
Existe perigo de acidente ou perigo de danos
materiais. Respeitar as indicações sobre os li‐
mites do sistema e, se necessário, intervir ati‐
vamente.◀
Com reboque ou com tomada do
reboque ocupada
Os sensores traseiros não podem fazer uma
medição satisfatória. Por isso, eles são desli‐
gados.
É exibida uma mensagem do Check-Control.
Limites da medição por ultrassons O sistema de identificação de objetos podechegar aos seus limites físicos da medição por
ultrassons, por exemplo, nas seguintes situa‐
ções:
▷Em caso de crianças pequenas e animais.▷Em caso de pessoas com um vestuário es‐
pecífico, por exemplo, casaco.▷Em caso de falha externa do sistema de ul‐
trassom, devido a viaturas em circulação
ou máquinas ruidosas.▷Se os sensores estiverem com sujeira, co‐
bertos de gelo, danificados ou mal ajusta‐
dos.▷Em caso de condições climáticas específi‐
cas, por exemplo, umidade do ar elevada,
chuva, queda de neve, calor extremo e
vento forte.▷Em caso de lanças e esferas de reboque
de outras viaturas.▷Em caso de objetos finos ou em forma de
cunha.▷Em caso de objetos em movimento.▷Em caso de objetos altos e salientes,
por exemplo, saliências da parede ou
carga.▷Em caso de objetos com bordas e arestas
vivas.▷Em caso de objetos com superfícies ou es‐
truturas finas, por exemplo, vedações.▷Em caso de objetos com superfícies poro‐
sas.▷Com carga saliente.
Objetos baixos já indicados, por exemplo,
meios-fios, podem encontrar-se no ângulo
cego dos sensores antes ou depois de soar
um sinal de advertência contínuo.
Advertências falsas
O PDC pode emitir uma advertência sob as se‐
guintes condições, apesar de não existir um
obstáculo na área de detecção:
▷Em caso de chuva forte.▷Em caso de sensores com muita sujeira ou
gelo.▷Em caso de sensores cobertos de neve.▷Em caso de piso rugoso.▷Em caso de irregularidades no solo, por
exemplo, lombadas.Seite 181Conforto na conduçãoComandos181
Online Edition for Part no. 01 40 2 970 975 - II/16

▷Em caso de espaços grandes e retangula‐
res com paredes lisas, por exemplo, gara‐
gens subterrâneas.▷Em caso de sistemas de lavagem e máqui‐
nas de lavagem automática.▷Devido a fortes gases de escape.▷Com a cobertura da esfera de reboque
torta.▷Devido a outras fontes de ultrassons, por
exemplo, varredoras mecânicas, lavadoras
a jato de vapor ou lâmpadas de néon.
Para reduzir advertências falsas, eventual‐
mente desligar a ativação automática do PDC
quando os obstáculos são reconhecidos, por
exemplo, nas máquinas de lavagem automá‐
tica.
Falha de funcionamento
É exibida uma mensagem do Check-Control.
No display de controle, a área de detecção dos
sensores é representada de forma realçada.
O PDC está com defeito. Mandar verificar o
sistema.
Surround View
Princípio O Surround View engloba diferentes sistemas
de assistência de câmera, que o assistem ao
estacionar, ao realizar manobras, assim como
em saídas e cruzamentos com pouca visibili‐
dade.
▷Câmera de marcha à ré, consulte a página
182 .▷Top View, consulte a página 185 .▷Side View, consulte a página 187 .Câmera de marcha à ré
Princípio
A câmera de marcha à ré ajuda no estaciona‐
mento e nas manobras com marcha à ré. Para isso, a área atrás da viatura é apresentada no
display de controle.
Nota ADVERTÊNCIA
O sistema não dispensa a responsabili‐
dade de avaliar corretamente a situação do
trânsito. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Controlar adicionalmente as condições de
trânsito e tudo aquilo que se passa ao redor da
viatura através da observação direta e inter‐
venção ativa nas respectivas situações.◀
Visão geral
Tecla na viatura
Botão da assistência para estaciona‐
mento
Seite 182ComandosConforto na condução182
Online Edition for Part no. 01 40 2 970 975 - II/16

Câmera
A objetiva da câmera se encontra no friso da
pega da tampa do porta-malas. A sujeira pode
influenciar a qualidade da imagem.
Limpar a objetiva da câmera, consulte a página
296 .
Ligar/desligar
Ligar automaticamente
Colocar a posição da alavanca seletora R com
o motor em funcionamento.
Desligar automaticamente em marcha
para a frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
percurso ou velocidade.
Se necessário, ligar novamente o sistema.
Ligar/desligar manualmente Pressionar o botão da assistência para
estacionamento.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
No display de controle é indicado PDC.
Quando pressionar o botão da assistência para
estacionamento e a marcha à ré estiver engre‐
nada, o sistema exibe a imagem da câmera de
marcha à ré.
Mudar a visão através do iDrive Com o PDC ativado ou o Top View ligado:
"Câmara de marcha-atrás"
É exibida a imagem da câmera de marcha à ré.
Indicação no display de controle
Requisitos de funcionamento▷A câmera de marcha à ré está ligada.▷A tampa do porta-malas está completa‐
mente fechada.▷Manter a área de detecção da câmera livre.
A carga saliente ou os sistemas de trans‐
porte e os reboques que não estão conec‐
tados na tomada do reboque podem cau‐
sar falhas de funcionamento.
Ativar as funções de assistência
Diversas funções de assistência podem estar
simultaneamente ativadas.
A função de zoom para a condução com rebo‐
que apenas pode ser ativada individualmente.
▷Linhas para auxílio de estacionamento
"Linhas ajuda estacionam."
São exibidas as linhas da faixa de rola‐
mento e do raio de viragem.
▷Marcação do obstáculo
"Obstáculos"
São exibidas marcações formadas no es‐
paço.
▷Esfera de reboque
"Zoom gancho de reboque"
É indicado o zoom sobre a esfera de rebo‐
que.
Seite 183Conforto na conduçãoComandos183
Online Edition for Part no. 01 40 2 970 975 - II/16

Linhas da faixa de rolamento
As linhas da faixa de rolamento podem ser in‐
seridas na imagem da câmera de marcha à ré.
As linhas da faixa de rolamento ajudam a ava‐
liar o espaço necessário para estacionar e ma‐
nobrar em um piso plano.
As linhas da faixa de rolamento dependem do
ângulo de viragem atual e são continuamente
adaptadas aos movimentos do volante.
Linhas do raio de viragem
As linhas do raio de viragem apenas podem ser
inseridas na imagem da câmera de marcha à ré
juntamente com as linhas da faixa de rola‐
mento.
As linhas do raio de viragem mostram o per‐
curso do menor raio de viragem possível em
um piso plano.
A partir de um determinado ângulo de direção,
é apresentada apenas uma linha do raio de vi‐
ragem.
Marcação do obstáculo
Os obstáculos atrás da viatura são detectados
pelos sensores PDC e pela câmera de marcha
à ré, caso a viatura possua o equipamento ade‐
quado.
As marcações do obstáculo podem ser inseri‐
das na imagem da câmera de marcha à ré.
A graduação de cores das marcações do ob‐
stáculo corresponde às marcações do PDC.
Zoom sobre a esfera de reboque Para facilitar o engate de um reboque, a área
de imagem da esfera de reboque pode ser
apresentada de forma ampliada.
A distância do reboque em relação à esfera de
reboque pode ser avaliada com o auxílio de
dois segmentos circulares estáticos.
Uma linha de ancoragem, dependente do ân‐
gulo de viragem, ajuda a alinhar o reboque com
a esfera de reboque.
A função de zoom pode ser ativada com a câ‐
mera ativada.
Seite 184ComandosConforto na condução184
Online Edition for Part no. 01 40 2 970 975 - II/16
