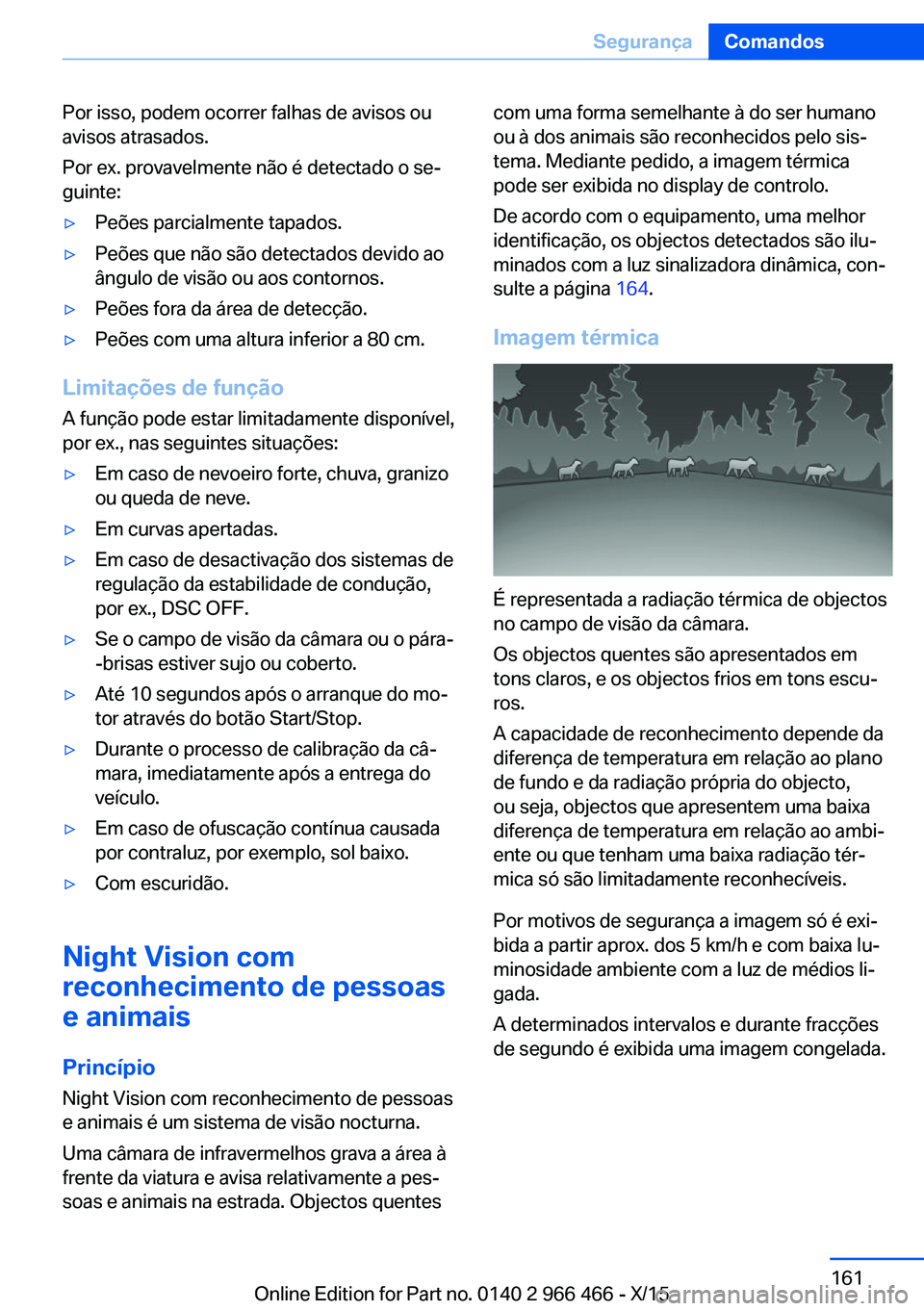

Por isso, podem ocorrer falhas de avisos ou
avisos atrasados.
Por ex. provavelmente não é detectado o se‐
guinte:▷Peões parcialmente tapados.▷Peões que não são detectados devido ao
ângulo de visão ou aos contornos.▷Peões fora da área de detecção.▷Peões com uma altura inferior a 80 cm.
Limitações de função
A função pode estar limitadamente disponível,
por ex., nas seguintes situações:
▷Em caso de nevoeiro forte, chuva, granizo
ou queda de neve.▷Em curvas apertadas.▷Em caso de desactivação dos sistemas de
regulação da estabilidade de condução,
por ex., DSC OFF.▷Se o campo de visão da câmara ou o pára-
-brisas estiver sujo ou coberto.▷Até 10 segundos após o arranque do mo‐
tor através do botão Start/Stop.▷Durante o processo de calibração da câ‐
mara, imediatamente após a entrega do
veículo.▷Em caso de ofuscação contínua causada
por contraluz, por exemplo, sol baixo.▷Com escuridão.
Night Vision com
reconhecimento de pessoas
e animais
Princípio
Night Vision com reconhecimento de pessoas
e animais é um sistema de visão nocturna.
Uma câmara de infravermelhos grava a área à
frente da viatura e avisa relativamente a pes‐
soas e animais na estrada. Objectos quentes
com uma forma semelhante à do ser humano
ou à dos animais são reconhecidos pelo sis‐
tema. Mediante pedido, a imagem térmica
pode ser exibida no display de controlo.
De acordo com o equipamento, uma melhor
identificação, os objectos detectados são ilu‐
minados com a luz sinalizadora dinâmica, con‐
sulte a página 164.
Imagem térmica
É representada a radiação térmica de objectos
no campo de visão da câmara.
Os objectos quentes são apresentados em
tons claros, e os objectos frios em tons escu‐
ros.
A capacidade de reconhecimento depende da
diferença de temperatura em relação ao plano
de fundo e da radiação própria do objecto,
ou seja, objectos que apresentem uma baixa
diferença de temperatura em relação ao ambi‐
ente ou que tenham uma baixa radiação tér‐
mica só são limitadamente reconhecíveis.
Por motivos de segurança a imagem só é exi‐
bida a partir aprox. dos 5 km/h e com baixa lu‐
minosidade ambiente com a luz de médios li‐
gada.
A determinados intervalos e durante fracções
de segundo é exibida uma imagem congelada.
Seite 161SegurançaComandos161
Online Edition for Part no. 0140 2 966 466 - X/15

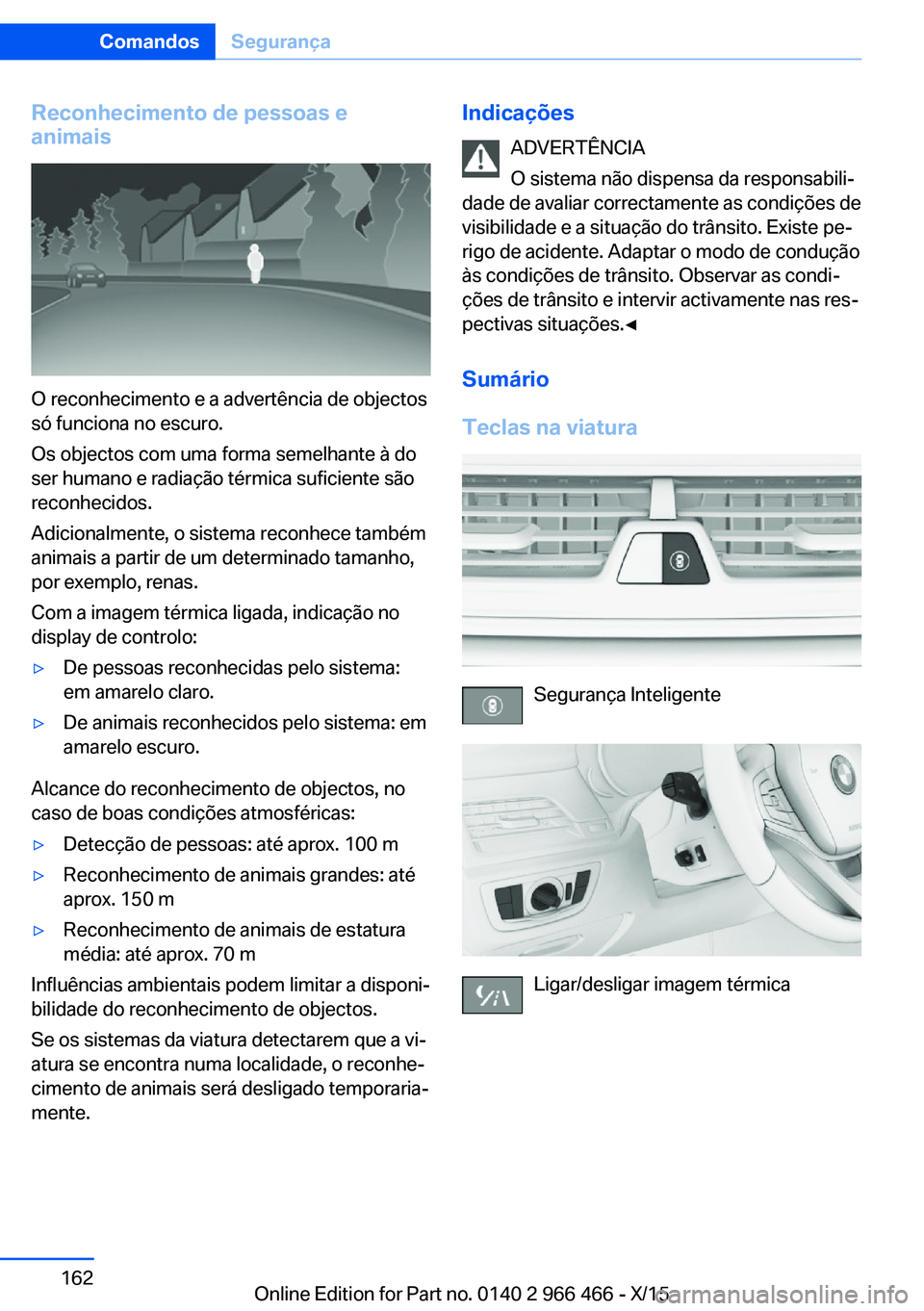

Reconhecimento de pessoas e
animais
O reconhecimento e a advertência de objectos
só funciona no escuro.
Os objectos com uma forma semelhante à do
ser humano e radiação térmica suficiente são
reconhecidos.
Adicionalmente, o sistema reconhece também
animais a partir de um determinado tamanho,
por exemplo, renas.
Com a imagem térmica ligada, indicação no
display de controlo:
▷De pessoas reconhecidas pelo sistema:
em amarelo claro.▷De animais reconhecidos pelo sistema: em
amarelo escuro.
Alcance do reconhecimento de objectos, no
caso de boas condições atmosféricas:
▷Detecção de pessoas: até aprox. 100 m▷Reconhecimento de animais grandes: até
aprox. 150 m▷Reconhecimento de animais de estatura
média: até aprox. 70 m
Influências ambientais podem limitar a disponi‐
bilidade do reconhecimento de objectos.
Se os sistemas da viatura detectarem que a vi‐
atura se encontra numa localidade, o reconhe‐
cimento de animais será desligado temporaria‐
mente.
Indicações
ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente as condições de
visibilidade e a situação do trânsito. Existe pe‐
rigo de acidente. Adaptar o modo de condução
às condições de trânsito. Observar as condi‐
ções de trânsito e intervir activamente nas res‐
pectivas situações.◀
Sumário
Teclas na viatura
Segurança Inteligente
Ligar/desligar imagem térmica
Seite 162ComandosSegurança162
Online Edition for Part no. 0140 2 966 466 - X/15

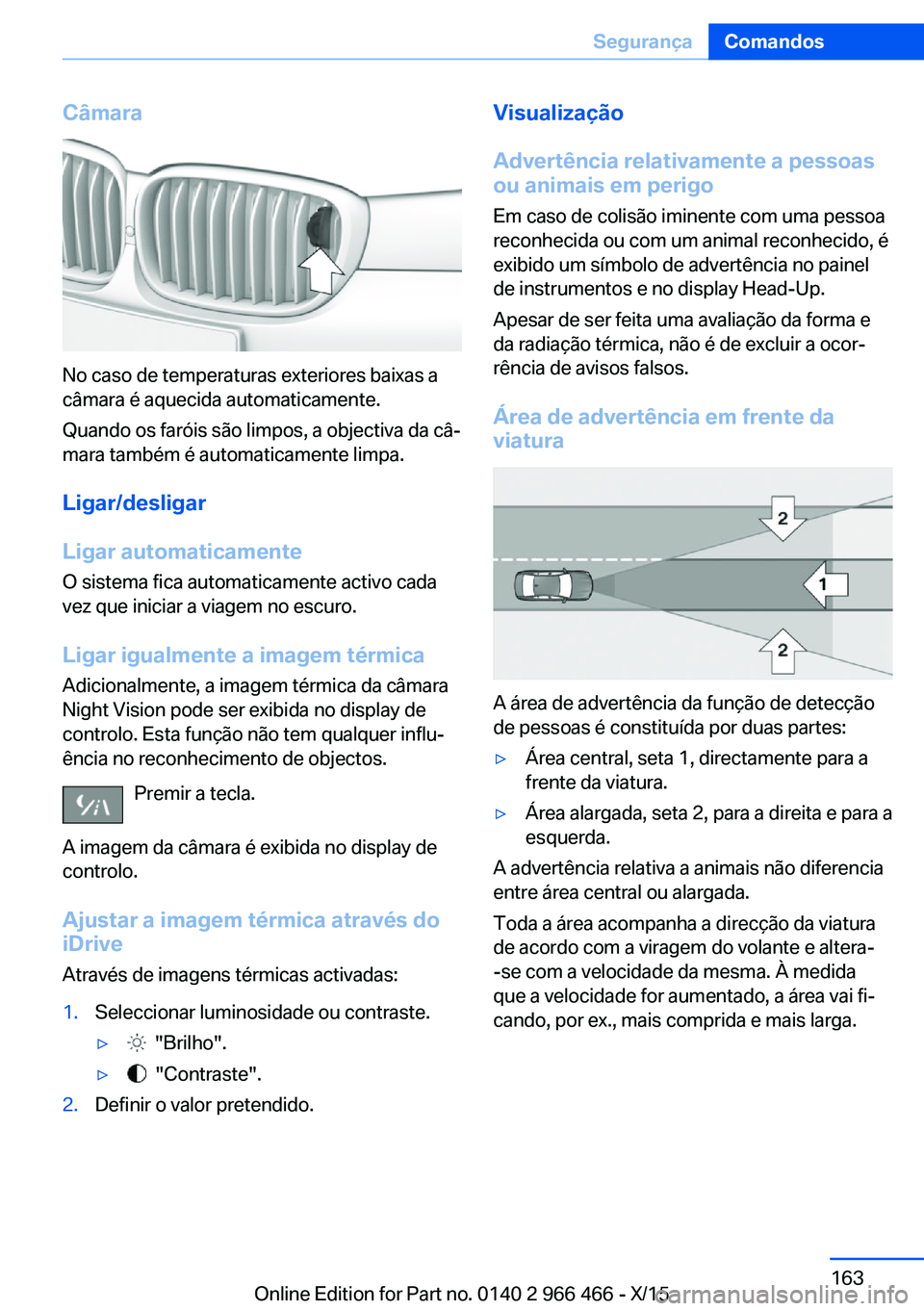

Câmara
No caso de temperaturas exteriores baixas a
câmara é aquecida automaticamente.
Quando os faróis são limpos, a objectiva da câ‐
mara também é automaticamente limpa.
Ligar/desligar
Ligar automaticamente O sistema fica automaticamente activo cada
vez que iniciar a viagem no escuro.
Ligar igualmente a imagem térmica
Adicionalmente, a imagem térmica da câmara
Night Vision pode ser exibida no display de
controlo. Esta função não tem qualquer influ‐
ência no reconhecimento de objectos.
Premir a tecla.
A imagem da câmara é exibida no display de
controlo.
Ajustar a imagem térmica através do
iDrive
Através de imagens térmicas activadas:
1.Seleccionar luminosidade ou contraste.▷ "Brilho".▷ "Contraste".2.Definir o valor pretendido.Visualização
Advertência relativamente a pessoas
ou animais em perigo
Em caso de colisão iminente com uma pessoa
reconhecida ou com um animal reconhecido, é
exibido um símbolo de advertência no painel
de instrumentos e no display Head-Up.
Apesar de ser feita uma avaliação da forma e
da radiação térmica, não é de excluir a ocor‐
rência de avisos falsos.
Área de advertência em frente da
viatura
A área de advertência da função de detecção
de pessoas é constituída por duas partes:
▷Área central, seta 1, directamente para a
frente da viatura.▷Área alargada, seta 2, para a direita e para a
esquerda.
A advertência relativa a animais não diferencia
entre área central ou alargada.
Toda a área acompanha a direcção da viatura
de acordo com a viragem do volante e altera-
-se com a velocidade da mesma. À medida
que a velocidade for aumentado, a área vai fi‐
cando, por ex., mais comprida e mais larga.
Seite 163SegurançaComandos163
Online Edition for Part no. 0140 2 966 466 - X/15

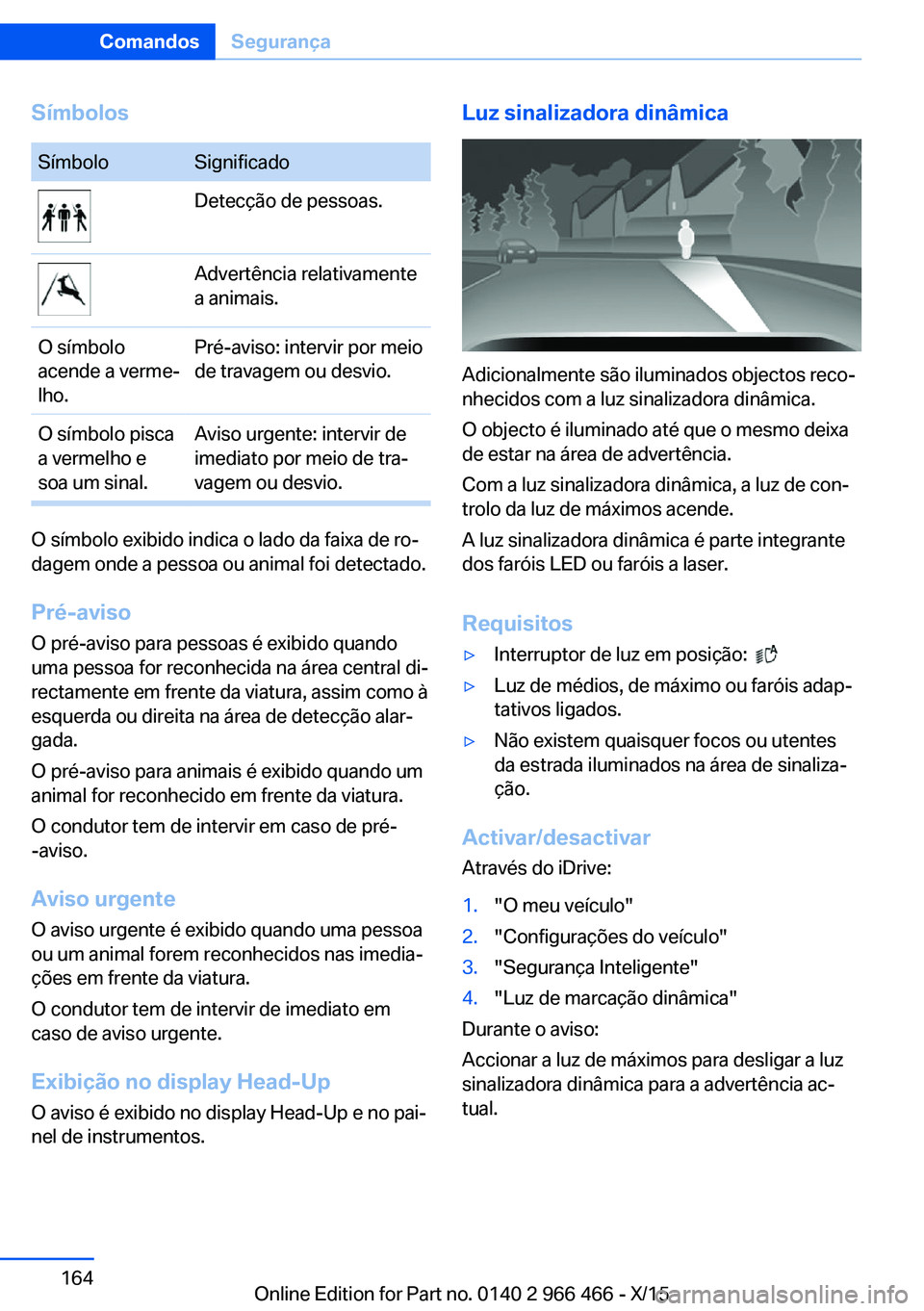

SímbolosSímboloSignificadoDetecção de pessoas.Advertência relativamente
a animais.O símbolo
acende a verme‐
lho.Pré-aviso: intervir por meio
de travagem ou desvio.O símbolo pisca
a vermelho e
soa um sinal.Aviso urgente: intervir de
imediato por meio de tra‐
vagem ou desvio.
O símbolo exibido indica o lado da faixa de ro‐
dagem onde a pessoa ou animal foi detectado.
Pré-avisoO pré-aviso para pessoas é exibido quando
uma pessoa for reconhecida na área central di‐
rectamente em frente da viatura, assim como à
esquerda ou direita na área de detecção alar‐
gada.
O pré-aviso para animais é exibido quando um
animal for reconhecido em frente da viatura.
O condutor tem de intervir em caso de pré-
-aviso.
Aviso urgente O aviso urgente é exibido quando uma pessoa
ou um animal forem reconhecidos nas imedia‐
ções em frente da viatura.
O condutor tem de intervir de imediato em
caso de aviso urgente.
Exibição no display Head-Up
O aviso é exibido no display Head-Up e no pai‐
nel de instrumentos.
Luz sinalizadora dinâmica
Adicionalmente são iluminados objectos reco‐
nhecidos com a luz sinalizadora dinâmica.
O objecto é iluminado até que o mesmo deixa
de estar na área de advertência.
Com a luz sinalizadora dinâmica, a luz de con‐
trolo da luz de máximos acende.
A luz sinalizadora dinâmica é parte integrante
dos faróis LED ou faróis a laser.
Requisitos
▷Interruptor de luz em posição: ▷Luz de médios, de máximo ou faróis adap‐
tativos ligados.▷Não existem quaisquer focos ou utentes
da estrada iluminados na área de sinaliza‐
ção.
Activar/desactivar
Através do iDrive:
1."O meu veículo"2."Configurações do veículo"3."Segurança Inteligente"4."Luz de marcação dinâmica"
Durante o aviso:
Accionar a luz de máximos para desligar a luz
sinalizadora dinâmica para a advertência ac‐
tual.
Seite 164ComandosSegurança164
Online Edition for Part no. 0140 2 966 466 - X/15

Limitações do sistema
Limitações básicas
A função pode estar limitadamente disponível,
por ex., nas seguintes situações:▷Em subidas ou descidas íngremes e em
curvas apertadas.▷Se a câmara estiver suja ou se o pára-bri‐
sas estiver danificado.▷Em caso de nevoeiro forte, chuva ou queda
de neve.▷Com temperaturas exteriores muito eleva‐
das.
Limites do reconhecimento de
pessoas e animais
Em determinadas situações poderá ocorrer o
reconhecimento de pessoas como animais ou
animais como pessoas.
Animais pequenos não são reconhecidos pelo
reconhecimento de pessoas, mesmo que es‐
tejam bem visíveis na imagem.
Reconhecimento limitado, por ex., nas seguin‐
tes situações:
▷Pessoas ou animais total ou parcialmente
encobertos, especialmente que tenham a
cabeça coberta.▷Pessoas que não tenham uma posição
erecta, por ex. que estejam deitadas.▷Ciclistas em bicicletas de forma menos
usual, por ex., aquelas em que o ciclista vai
quase deitado.▷Após uma influência mecânica sobre o sis‐
tema, por ex., após um acidente.
Inexistência de visualizaçãos no ecrã
na parte traseira do habitáculo
No ecrã na parte traseira do habitáculo, a ima‐
gem da Night Vision não pode ser apresen‐
tada.
Aviso de saída da faixa de
rodagem
Princípio
Este sistema alerta em caso de velocidades
entre 70 km/h e 210 km/h quando a viatura em
estradas com linhas delimitadora está prestes
a abandonar a faixa de rodagem.
O volante vibra ligeiramente no momento dos
avisos. O momento em que este aviso é emi‐
tido pode variar em função da situação de con‐
dução actual.
O sistema não alerta se, antes da viatura sair
da faixa de rodagem, tiverem sido accionados
os indicadores de mudança de direcção.
As viaturas com aviso de colisão lateral:
quando não se reage à vibração do volante e a
linha delimitadora da faixa de rodagem for ul‐
trapassada, o sistema é activado através de
uma intervenção de direcção brevemente ac‐
tiva e ajuda assim a manter a viatura na faixa de
rodagem.
Indicações ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente o percurso e a situação do trânsito. Existe perigo de acidente.
Adaptar o modo de condução às condições de
trânsito. Observar as condições de trânsito e intervir activamente nas respectivas situações.
Em caso de advertências, não movimentar o
volante bruscamente.◀Seite 165SegurançaComandos165
Online Edition for Part no. 0140 2 966 466 - X/15

Sumário
Tecla na viatura
Segurança Inteligente
Câmara
A câmara encontra-se na zona do retrovisor in‐
terior.
Manter o pára-brisas limpo e desobstruído na
zona à frente do retrovisor interior.
Ligar/desligar
Ligar automaticamente
O aviso de saída de faixa de rodagem é acti‐
vado de novo automaticamente após o início
da viagem, se a função estiver activada na úl‐
tima paragem do motor.
Ligar/desligar manualmente Premir a tecla:
O menu dos sistemas de Segurança
Inteligente é exibido.
Se todos os sistemas de Segurança Inteli‐
gente estiverem desligados, todos os sistemas
são agora ligados.
"Configurar INDIVIDUAL": de acordo com o
equipamento, os sistemas de Segurança Inteli‐
gente podem ser individualmente configura‐
dos. Os ajustes pessoais são activados e me‐
morizados para o perfil de condutor
actualmente utilizado. Assim que no menu for
alterado um ajuste, todos os ajustes do menu
são activados.
Voltar a premir a tecla. A comutação é
feita entre os seguintes ajustes:
"ALL ON": todos os sistemas de Segurança
Inteligente são activados. Para as funções se‐
cundárias são activados ajustes básicos.
"INDIVIDUAL": os sistemas de Segurança In‐
teligente são ligados de acordo com os ajustes
individuais.
Não é possível desligar individualmente alguns
sistemas de Segurança Inteligente.
Manter a tecla premida:
Todos os sistemas de Segurança In‐
teligente são desactivados.TeclaEstadoA tecla acende a verde: todos os sis‐
temas de Segurança Inteligente es‐
tão ligados.A tecla acende a laranja: alguns sis‐
temas de Segurança Inteligente es‐
tão desligados.A tecla não acende: todos os siste‐
mas de Segurança Inteligente estão
desligados.
Ajustar a sensibilidade dos avisos
Através do iDrive:
1."O meu veículo"2."Configurações do veículo"Seite 166ComandosSegurança166
Online Edition for Part no. 0140 2 966 466 - X/15

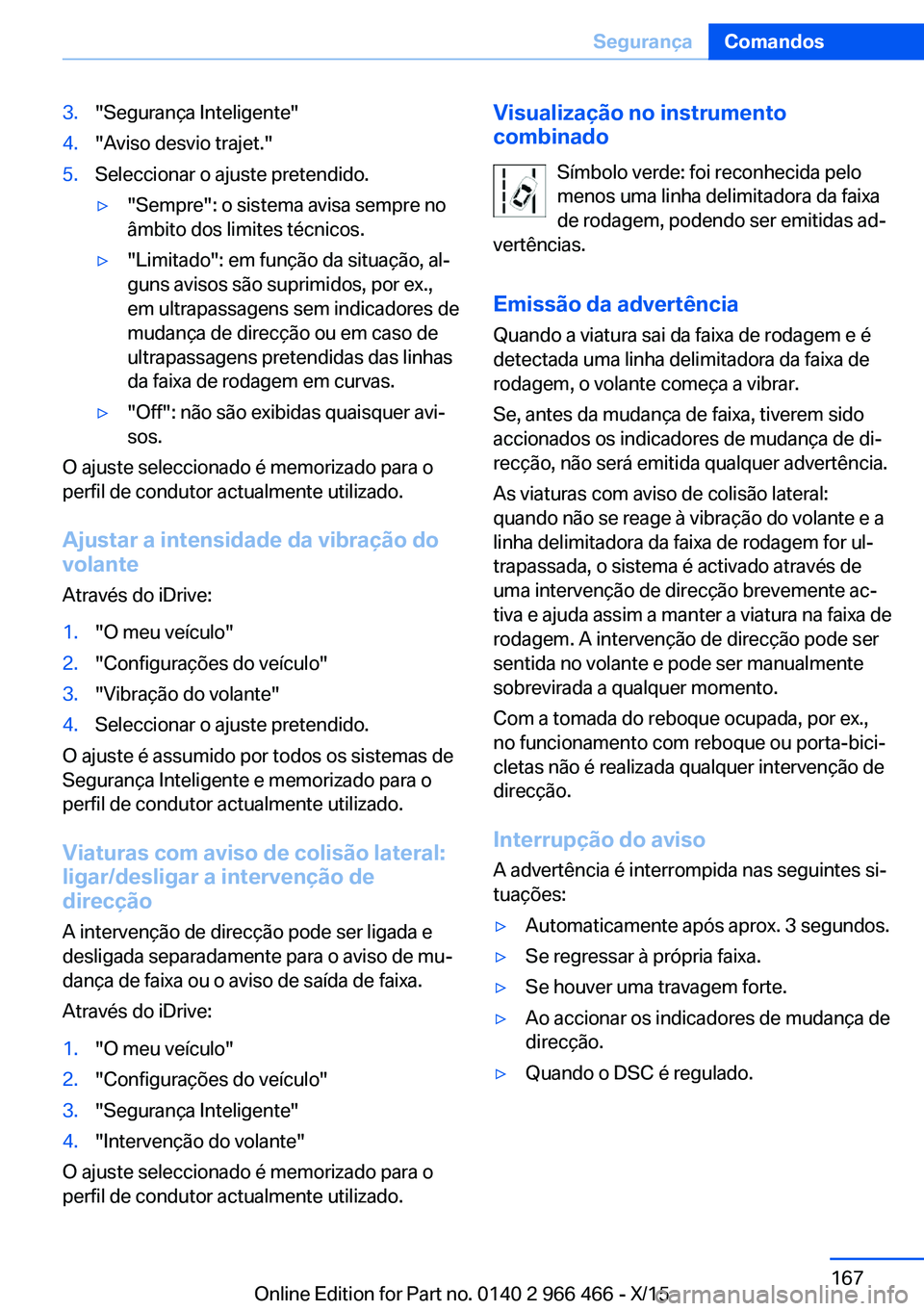

3."Segurança Inteligente"4."Aviso desvio trajet."5.Seleccionar o ajuste pretendido.▷"Sempre": o sistema avisa sempre no
âmbito dos limites técnicos.▷"Limitado": em função da situação, al‐
guns avisos são suprimidos, por ex.,
em ultrapassagens sem indicadores de
mudança de direcção ou em caso de
ultrapassagens pretendidas das linhas
da faixa de rodagem em curvas.▷"Off": não são exibidas quaisquer avi‐
sos.
O ajuste seleccionado é memorizado para o
perfil de condutor actualmente utilizado.
Ajustar a intensidade da vibração do
volante
Através do iDrive:
1."O meu veículo"2."Configurações do veículo"3."Vibração do volante"4.Seleccionar o ajuste pretendido.
O ajuste é assumido por todos os sistemas de
Segurança Inteligente e memorizado para o
perfil de condutor actualmente utilizado.
Viaturas com aviso de colisão lateral:
ligar/desligar a intervenção de
direcção
A intervenção de direcção pode ser ligada e
desligada separadamente para o aviso de mu‐
dança de faixa ou o aviso de saída de faixa.
Através do iDrive:
1."O meu veículo"2."Configurações do veículo"3."Segurança Inteligente"4."Intervenção do volante"
O ajuste seleccionado é memorizado para o
perfil de condutor actualmente utilizado.
Visualização no instrumento
combinado
Símbolo verde: foi reconhecida pelo
menos uma linha delimitadora da faixa
de rodagem, podendo ser emitidas ad‐
vertências.
Emissão da advertência
Quando a viatura sai da faixa de rodagem e é
detectada uma linha delimitadora da faixa de
rodagem, o volante começa a vibrar.
Se, antes da mudança de faixa, tiverem sido
accionados os indicadores de mudança de di‐
recção, não será emitida qualquer advertência.
As viaturas com aviso de colisão lateral:
quando não se reage à vibração do volante e a
linha delimitadora da faixa de rodagem for ul‐
trapassada, o sistema é activado através de
uma intervenção de direcção brevemente ac‐
tiva e ajuda assim a manter a viatura na faixa de
rodagem. A intervenção de direcção pode ser
sentida no volante e pode ser manualmente
sobrevirada a qualquer momento.
Com a tomada do reboque ocupada, por ex.,
no funcionamento com reboque ou porta-bici‐
cletas não é realizada qualquer intervenção de
direcção.
Interrupção do aviso
A advertência é interrompida nas seguintes si‐
tuações:▷Automaticamente após aprox. 3 segundos.▷Se regressar à própria faixa.▷Se houver uma travagem forte.▷Ao accionar os indicadores de mudança de
direcção.▷Quando o DSC é regulado.Seite 167SegurançaComandos167
Online Edition for Part no. 0140 2 966 466 - X/15

Limitações do sistema
Indicação ADVERTÊNCIA
Devido às limitações do sistema, o
mesmo pode reagir incorrectamente ou nem
reagir. Existe perigo de acidente ou perigo de
danos materiais. Respeitar as indicações sobre
as limitações do sistema e, se necessário, in‐
tervir activamente.◀
Limitações de função
A função pode estar limitada, por ex., nas se‐
guintes situações:▷Em caso de nevoeiro forte, chuva ou queda
de neve.▷No caso da falta de linhas delimitadoras,
gastas, pouco visíveis, juntas ou com gran‐
des espaços entre si e não nítidas como,
por ex., numa zona de obras.▷Se a guias delimitadoras estiverem cober‐
tas de neve, gelo, sujidade ou água.▷Em curvas apertadas ou se a faixa de roda‐
gem for estreita.▷Se as guias delimitadoras não forem bran‐
cas.▷Se as guias delimitadoras estiverem enco‐
bertas por objectos.▷Quando a distância em relação à viatura
que circula à frente é muito curta.▷Em caso de ofuscação contínua causada
por contraluz, por exemplo, sol baixo.▷Se o pára-brisas em frente do retrovisor in‐
terior estiver embaciado, sujo ou coberto
por autocolantes, vinhetas, etc.▷Durante o processo de calibração da câ‐
mara, imediatamente após a entrega do
veículo.
Se o funcionamento estiver limitado, será exi‐
bida uma mensagem do Check-Control.
Sensibilidade dos avisos
Quanto mais sensíveis os avisos forem ajusta‐
dos, mais avisos são exibidos. Por isso, podem
ocorrer frequentemente avisos não pretendi‐
dos.
Aviso de mudança de faixa
Princípio
A partir de uma velocidade mínima predefinida,
dois sensores de radar no pára-choques tra‐
seiro monitorizam o espaço atrás e ao lado da
viatura.
A velocidade mínima depende do país e é
apresentada no menu dos sistemas de Segu‐
rança Inteligente.
O sistema mostra as viaturas que circulam no
ângulo morto, seta 1, ou que se aproximam por
detrás na faixa ao lado, seta 2.
A luz no retrovisor exterior acende tenue‐
mente.
Antes da mudança de faixa com indicadores de
mudança de direcção ligados, o sistema avisa
nas situações anteriormente referidas.
A luz no retrovisor exterior pisca e o volante vi‐
bra.
Viaturas com aviso de colisão lateral: em caso
de velocidades entre 70 km/h e 210 km/h o
sistema consegue intervir com uma direcção
brevemente activa e ajuda assim a manter a vi‐
atura na faixa de rodagem.
Seite 168ComandosSegurança168
Online Edition for Part no. 0140 2 966 466 - X/15
