Page 297 of 360

Indicação do estado
No display de controlo é indicado o estado dos
pneus e do sistema através das cores das ro‐
das e de um texto.
Todas as rodas a verde
O sistema está activo e indica a pressão dos
pneus memorizada na última inicialização.
Uma até quatro rodas a amarelo Uma avaria nos pneus ou uma perda de ar sig‐
nificativa no pneu nas rodas identificadas.
Rodas a cinzento O sistema não consegue detectar avarias nos
pneus. As causas são:▷O sistema é inicializado.▷Perturbação de funcionamento.
Informações suplementares
Na indicação de estado são exibidas, adicional‐
mente, as pressões actuais dos pneus e as
temperaturas dependentes do modelo dos
pneus. Os valores apresentados são valores de
medição momentâneos e podem ser alterados
através do regime de condução e devido ao
tempo.
Inicializar
Inicializar o sistema tanto após um ajuste da
pressão dos pneus para um novo valor, quanto
após uma troca de roda ou de pneus.
Através do iDrive e na viatura:
1."O meu veículo"2."Estado do veículo"3.Inicialização do controlo de pressão dos
pneus4.Ligar o motor, mas não arrancar.5.Repor a pressão dos pneus: "Reinicializar".6.Iniciar a marcha.
As rodas são representadas a cinzento e o es‐
tado "A reinicializar o RDC…" é exibido.
Após um breve período de rodagem acima de
30 km/h as pressões dos pneus ajustadas são
assumidas como valores teóricos. A reposição
é concluída automaticamente durante a mar‐
cha.
Após uma inicialização bem-sucedida, os
pneus são apresentados a verde no display de
controlo e "Controlo da pressão dos pneus
(RDC) ativo. Valores prescritos na etiqueta
valores de enchimento." é exibido.
A marcha pode ser interrompida a qualquer
momento. A inicialização é continuada auto‐
maticamente quando se prossegue a viagem.
Mensagens
Mensagem em caso de verificação da
pressão dos pneus
É exibida uma mensagem do Check-
-Control.▷O sistema reconheceu uma troca de roda
sem que tenha sido efectuada qualquer re‐
inicialização.▷O sistema não foi reinicializado. O sistema
indica a pressão dos pneus da última inici‐
alização.▷O enchimento não foi efectuado de acordo
com as disposições.▷A pressão nos pneus baixou relativamente
à última reposição.
Nesses casos:
1.Verificar a pressão dos pneus e, se neces‐
sário, corrigi-la.2.Realizar uma reposição do sistema.
Mensagem quando a pressão no pneu
está demasiado baixa
A luz de advertência amarela acende-
-se.
É exibida uma mensagem do Check-
-Control.
Seite 297Rodas e pneusMobilidade297
Online Edition for Part no. 0140 2 966 466 - X/15
Page 298 of 360

▷Ocorreu uma perda de pressão num pneu.▷O sistema não foi reinicializado. O sistema
indica a pressão dos pneus da última inici‐
alização.
Nesses casos:
1.Reduzir a velocidade e prosseguir a veloci‐
dade moderada. Não ultrapassar mais a ve‐
locidade de 130 km/h.2.Na próxima oportunidade, por ex., posto de
abastecimento, verificar a pressão de en‐
chimento nos quatro pneus e, se necessá‐
rio, corrigir.3.Realizar uma reposição do sistema.
Mensagem em caso de grande perda
de ar no pneu
A luz de aviso amarela acende-se.
A mensagem do Check-Control exibe
adicionalmente um símbolo com o
pneu em causa.
▷Há uma avaria num pneu ou uma elevada
perda de pressão num pneu.▷O sistema não foi reinicializado. O sistema
indica a pressão dos pneus da última inici‐
alização.
Nesses casos:
1.Reduzir a velocidade e parar cuidadosa‐
mente. Evitar manobras bruscas, tanto
com os travões como com a direcção.2.Verificar se a viatura está equipada com
pneus normais ou pneus com característi‐
cas de marcha de emergência.
Os pneus com características de marcha
de emergência, consulte a página 291,
possuem um símbolo circular, com as le‐
tras RSC na parte lateral.
ADVERTÊNCIA
Um pneu normal danificado com uma
pressão de enchimento dos pneus baixa ou em
falta influencia as características de condução,
por ex, comportamento de condução ou trava‐
gem. Os pneus com características de emer‐
gência podem manter uma estabilidade limi‐
tada. Existe perigo de acidente. Não continuar
a conduzir se a viatura não estiver equipada
com pneus com características de emergên‐
cia. Respeitar as indicações sobre os pneus
com as características de emergência e sobre
a continuação da viagem com estes pneus.◀
Ao ser exibida uma mensagem de baixa pres‐
são de um dos pneus, é possível que se ligue o
Controlo Dinâmico da Estabilidade DSC.
Comportamento no caso de uma
avaria num pneu
Pneus normais1.Identificar o pneu danificado.
Para isso, verificar a pressão do ar nos
quatro pneus.
Para essa finalidade pode ser utilizado o in‐
dicador da pressão dos pneus do sistema
Mobility, consulte a página 292.
Se a pressão estiver correcta em todos os
quatro pneus, o controlo da pressão dos
pneus pode não ter sido inicializado. É
possível inicializar.
Se não for possível efectuar a identifica‐
ção, contactar um parceiro de serviço do
fabricante, outro parceiro de serviço quali‐
ficado ou uma oficina especializada devi‐
damente qualificada.2.Eliminar a avaria no pneu danificado, even‐
tualmente utilizando o sistema Mobility.3.Substituir o pneu danificado, eventual‐
mente pela roda de emergência.
A utilização de produto vedante para pneus,
por ex. Mobility System, pode danificar o sis‐
tema de controlo da pressão dos pneus RDC.
Neste caso, mande verificar e, se necessário,
substituir, o sistema electrónico logo que lhe
seja possível.
Seite 298MobilidadeRodas e pneus298
Online Edition for Part no. 0140 2 966 466 - X/15
Page 299 of 360

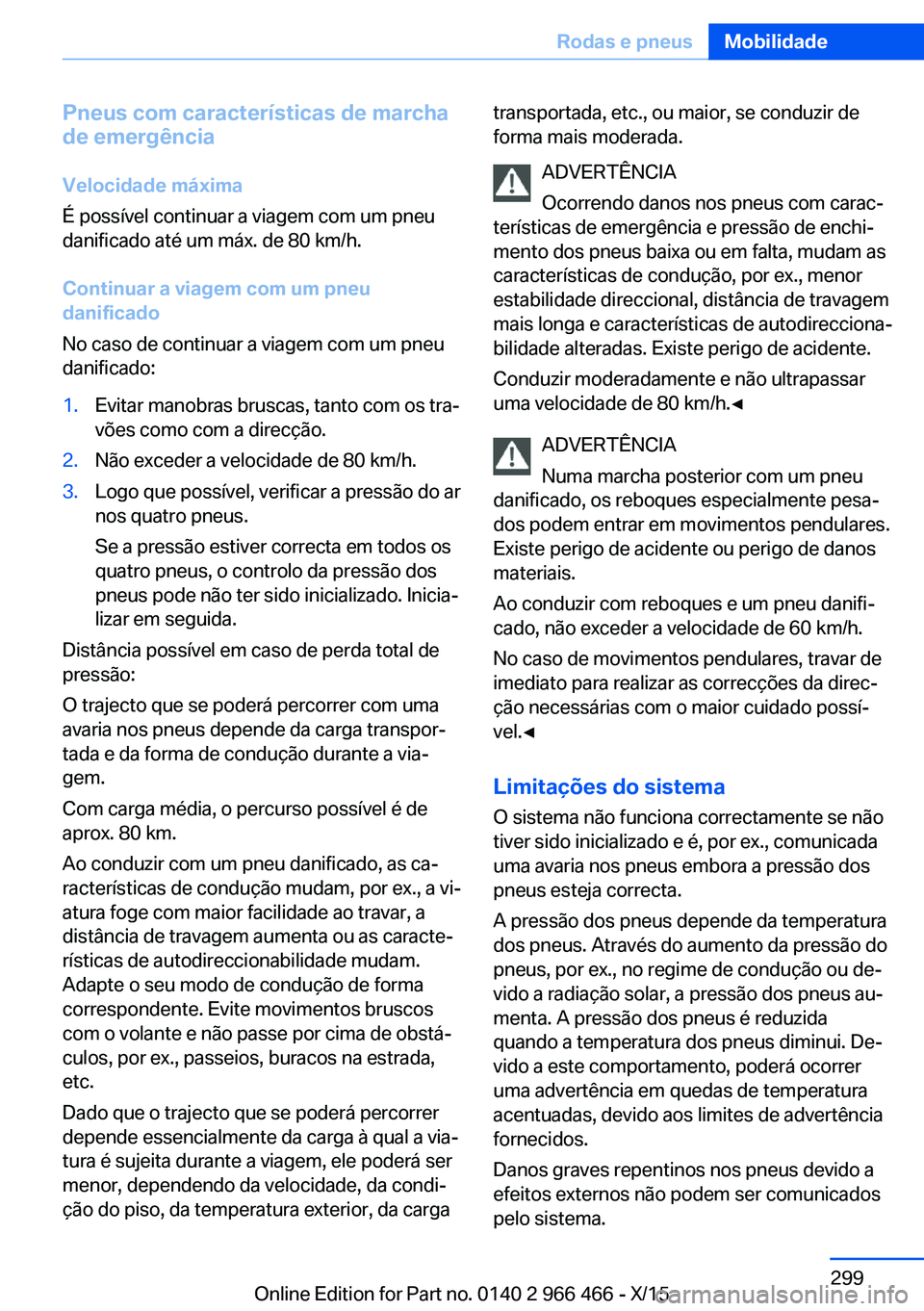

Pneus com características de marcha
de emergência
Velocidade máxima
É possível continuar a viagem com um pneu
danificado até um máx. de 80 km/h.
Continuar a viagem com um pneu
danificado
No caso de continuar a viagem com um pneu
danificado:1.Evitar manobras bruscas, tanto com os tra‐
vões como com a direcção.2.Não exceder a velocidade de 80 km/h.3.Logo que possível, verificar a pressão do ar
nos quatro pneus.
Se a pressão estiver correcta em todos os
quatro pneus, o controlo da pressão dos
pneus pode não ter sido inicializado. Inicia‐
lizar em seguida.
Distância possível em caso de perda total de
pressão:
O trajecto que se poderá percorrer com uma
avaria nos pneus depende da carga transpor‐
tada e da forma de condução durante a via‐
gem.
Com carga média, o percurso possível é de
aprox. 80 km.
Ao conduzir com um pneu danificado, as ca‐
racterísticas de condução mudam, por ex., a vi‐
atura foge com maior facilidade ao travar, a
distância de travagem aumenta ou as caracte‐
rísticas de autodireccionabilidade mudam.
Adapte o seu modo de condução de forma
correspondente. Evite movimentos bruscos
com o volante e não passe por cima de obstá‐
culos, por ex., passeios, buracos na estrada,
etc.
Dado que o trajecto que se poderá percorrer
depende essencialmente da carga à qual a via‐
tura é sujeita durante a viagem, ele poderá ser
menor, dependendo da velocidade, da condi‐
ção do piso, da temperatura exterior, da carga
transportada, etc., ou maior, se conduzir de
forma mais moderada.
ADVERTÊNCIA
Ocorrendo danos nos pneus com carac‐
terísticas de emergência e pressão de enchi‐
mento dos pneus baixa ou em falta, mudam as
características de condução, por ex., menor
estabilidade direccional, distância de travagem
mais longa e características de autodirecciona‐
bilidade alteradas. Existe perigo de acidente.
Conduzir moderadamente e não ultrapassar
uma velocidade de 80 km/h.◀
ADVERTÊNCIA
Numa marcha posterior com um pneu
danificado, os reboques especialmente pesa‐
dos podem entrar em movimentos pendulares.
Existe perigo de acidente ou perigo de danos
materiais.
Ao conduzir com reboques e um pneu danifi‐
cado, não exceder a velocidade de 60 km/h.
No caso de movimentos pendulares, travar de
imediato para realizar as correcções da direc‐
ção necessárias com o maior cuidado possí‐
vel.◀
Limitações do sistema O sistema não funciona correctamente se não
tiver sido inicializado e é, por ex., comunicada
uma avaria nos pneus embora a pressão dos
pneus esteja correcta.
A pressão dos pneus depende da temperatura
dos pneus. Através do aumento da pressão do
pneus, por ex., no regime de condução ou de‐
vido a radiação solar, a pressão dos pneus au‐
menta. A pressão dos pneus é reduzida
quando a temperatura dos pneus diminui. De‐
vido a este comportamento, poderá ocorrer
uma advertência em quedas de temperatura
acentuadas, devido aos limites de advertência
fornecidos.
Danos graves repentinos nos pneus devido a
efeitos externos não podem ser comunicados
pelo sistema.Seite 299Rodas e pneusMobilidade299
Online Edition for Part no. 0140 2 966 466 - X/15
Page 300 of 360

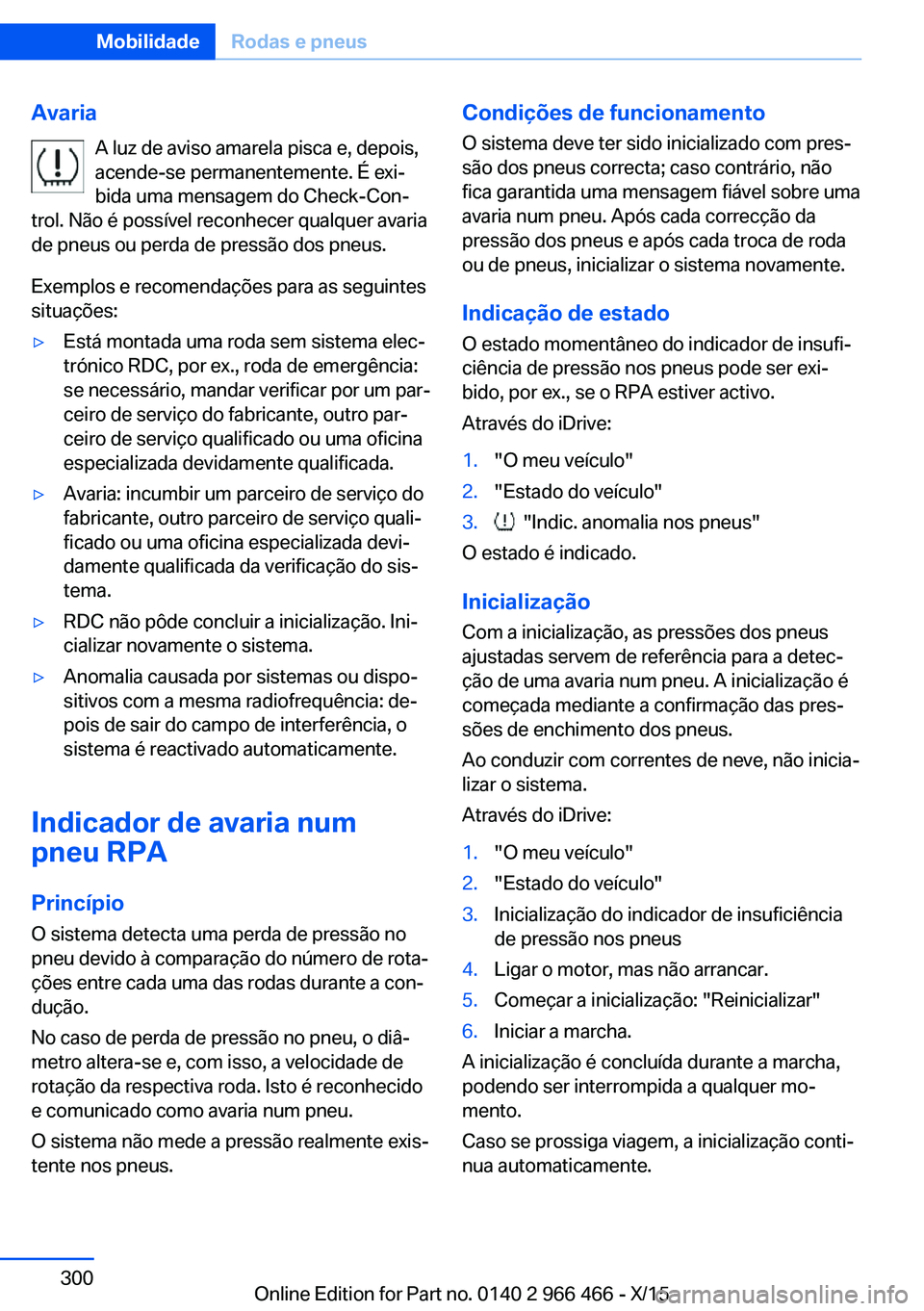

AvariaA luz de aviso amarela pisca e, depois,
acende-se permanentemente. É exi‐
bida uma mensagem do Check-Con‐
trol. Não é possível reconhecer qualquer avaria
de pneus ou perda de pressão dos pneus.
Exemplos e recomendações para as seguintes
situações:▷Está montada uma roda sem sistema elec‐
trónico RDC, por ex., roda de emergência:
se necessário, mandar verificar por um par‐
ceiro de serviço do fabricante, outro par‐
ceiro de serviço qualificado ou uma oficina
especializada devidamente qualificada.▷Avaria: incumbir um parceiro de serviço do
fabricante, outro parceiro de serviço quali‐
ficado ou uma oficina especializada devi‐
damente qualificada da verificação do sis‐
tema.▷RDC não pôde concluir a inicialização. Ini‐
cializar novamente o sistema.▷Anomalia causada por sistemas ou dispo‐
sitivos com a mesma radiofrequência: de‐
pois de sair do campo de interferência, o
sistema é reactivado automaticamente.
Indicador de avaria num
pneu RPA
Princípio O sistema detecta uma perda de pressão no
pneu devido à comparação do número de rota‐
ções entre cada uma das rodas durante a con‐
dução.
No caso de perda de pressão no pneu, o diâ‐
metro altera-se e, com isso, a velocidade de
rotação da respectiva roda. Isto é reconhecido
e comunicado como avaria num pneu.
O sistema não mede a pressão realmente exis‐
tente nos pneus.
Condições de funcionamento
O sistema deve ter sido inicializado com pres‐
são dos pneus correcta; caso contrário, não fica garantida uma mensagem fiável sobre uma
avaria num pneu. Após cada correcção da
pressão dos pneus e após cada troca de roda
ou de pneus, inicializar o sistema novamente.
Indicação de estado
O estado momentâneo do indicador de insufi‐
ciência de pressão nos pneus pode ser exi‐
bido, por ex., se o RPA estiver activo.
Através do iDrive:1."O meu veículo"2."Estado do veículo"3. "Indic. anomalia nos pneus"
O estado é indicado.
Inicialização
Com a inicialização, as pressões dos pneus
ajustadas servem de referência para a detec‐
ção de uma avaria num pneu. A inicialização é
começada mediante a confirmação das pres‐
sões de enchimento dos pneus.
Ao conduzir com correntes de neve, não inicia‐
lizar o sistema.
Através do iDrive:
1."O meu veículo"2."Estado do veículo"3.Inicialização do indicador de insuficiência
de pressão nos pneus4.Ligar o motor, mas não arrancar.5.Começar a inicialização: "Reinicializar"6.Iniciar a marcha.
A inicialização é concluída durante a marcha,
podendo ser interrompida a qualquer mo‐
mento.
Caso se prossiga viagem, a inicialização conti‐
nua automaticamente.
Seite 300MobilidadeRodas e pneus300
Online Edition for Part no. 0140 2 966 466 - X/15
Page 301 of 360

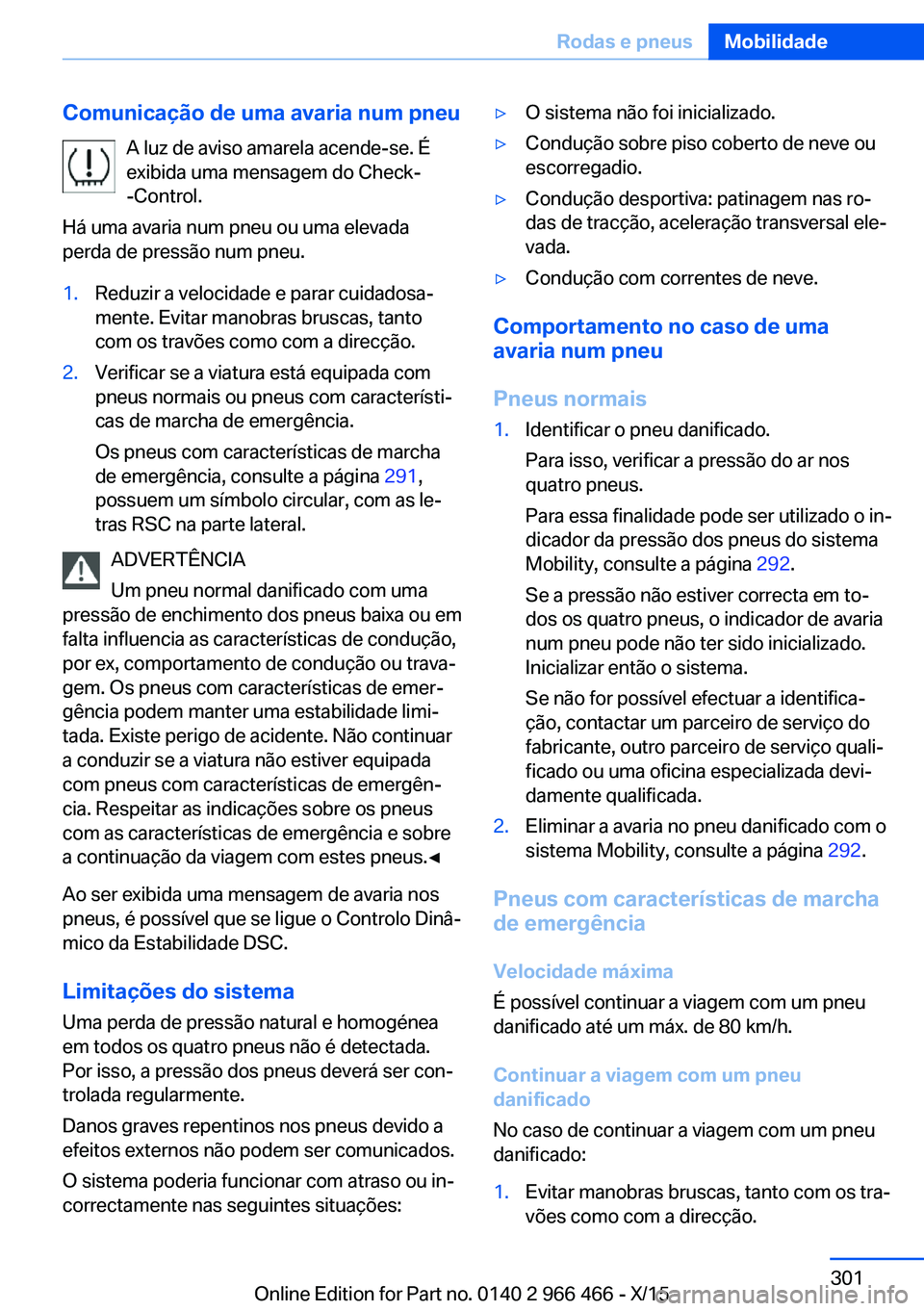

Comunicação de uma avaria num pneuA luz de aviso amarela acende-se. É
exibida uma mensagem do Check-
-Control.
Há uma avaria num pneu ou uma elevada
perda de pressão num pneu.1.Reduzir a velocidade e parar cuidadosa‐
mente. Evitar manobras bruscas, tanto
com os travões como com a direcção.2.Verificar se a viatura está equipada com
pneus normais ou pneus com característi‐
cas de marcha de emergência.
Os pneus com características de marcha
de emergência, consulte a página 291,
possuem um símbolo circular, com as le‐
tras RSC na parte lateral.
ADVERTÊNCIA
Um pneu normal danificado com uma
pressão de enchimento dos pneus baixa ou em
falta influencia as características de condução,
por ex, comportamento de condução ou trava‐
gem. Os pneus com características de emer‐
gência podem manter uma estabilidade limi‐
tada. Existe perigo de acidente. Não continuar
a conduzir se a viatura não estiver equipada
com pneus com características de emergên‐
cia. Respeitar as indicações sobre os pneus
com as características de emergência e sobre
a continuação da viagem com estes pneus.◀
Ao ser exibida uma mensagem de avaria nos
pneus, é possível que se ligue o Controlo Dinâ‐
mico da Estabilidade DSC.
Limitações do sistema
Uma perda de pressão natural e homogénea
em todos os quatro pneus não é detectada.
Por isso, a pressão dos pneus deverá ser con‐
trolada regularmente.
Danos graves repentinos nos pneus devido a
efeitos externos não podem ser comunicados.
O sistema poderia funcionar com atraso ou in‐
correctamente nas seguintes situações:
▷O sistema não foi inicializado.▷Condução sobre piso coberto de neve ou
escorregadio.▷Condução desportiva: patinagem nas ro‐
das de tracção, aceleração transversal ele‐
vada.▷Condução com correntes de neve.
Comportamento no caso de uma
avaria num pneu
Pneus normais
1.Identificar o pneu danificado.
Para isso, verificar a pressão do ar nos
quatro pneus.
Para essa finalidade pode ser utilizado o in‐
dicador da pressão dos pneus do sistema
Mobility, consulte a página 292.
Se a pressão não estiver correcta em to‐
dos os quatro pneus, o indicador de avaria
num pneu pode não ter sido inicializado.
Inicializar então o sistema.
Se não for possível efectuar a identifica‐
ção, contactar um parceiro de serviço do
fabricante, outro parceiro de serviço quali‐
ficado ou uma oficina especializada devi‐
damente qualificada.2.Eliminar a avaria no pneu danificado com o
sistema Mobility, consulte a página 292.
Pneus com características de marcha
de emergência
Velocidade máxima
É possível continuar a viagem com um pneu
danificado até um máx. de 80 km/h.
Continuar a viagem com um pneu
danificado
No caso de continuar a viagem com um pneu
danificado:
1.Evitar manobras bruscas, tanto com os tra‐
vões como com a direcção.Seite 301Rodas e pneusMobilidade301
Online Edition for Part no. 0140 2 966 466 - X/15
Page 302 of 360

2.Não ultrapassar mais a velocidade de
80 km/h.3.Logo que possível, verificar a pressão do ar
nos quatro pneus.
Se a pressão não estiver correcta em to‐
dos os quatro pneus, o indicador de avaria
num pneu pode não ter sido inicializado.
Inicializar então o sistema.
Distância possível em caso de perda total de
pressão:
O trajecto que se poderá percorrer com uma
avaria nos pneus depende da carga transpor‐
tada e da forma de condução durante a via‐
gem.
Com carga média, o percurso possível é de
aprox. 80 km.
Ao conduzir com um pneu danificado, as ca‐
racterísticas de condução mudam, por ex., a vi‐
atura foge com maior facilidade ao travar, a
distância de travagem aumenta ou as caracte‐
rísticas de autodireccionabilidade mudam.
Adapte o seu modo de condução de forma
correspondente. Evite movimentos bruscos
com o volante e não passe por cima de obstá‐
culos, por ex., passeios, buracos na estrada,
etc.
Dado que o trajecto que se poderá percorrer
depende essencialmente da carga à qual a via‐
tura é sujeita durante a viagem, ele poderá ser
menor, dependendo da velocidade, da condi‐
ção do piso, da temperatura exterior, da carga
transportada, etc., ou maior, se conduzir de
forma mais moderada.
ADVERTÊNCIA
Ocorrendo danos nos pneus com carac‐
terísticas de emergência e pressão de enchi‐
mento dos pneus baixa ou em falta, mudam as
características de condução, por ex., menor
estabilidade direccional, distância de travagem
mais longa e características de autodirecciona‐
bilidade alteradas. Existe perigo de acidente.
Conduzir moderadamente e não ultrapassar
uma velocidade de 80 km/h.◀
ADVERTÊNCIA
Numa marcha posterior com um pneu
danificado, os reboques especialmente pesa‐
dos podem entrar em movimentos pendulares.
Existe perigo de acidente ou perigo de danos
materiais.
Ao conduzir com reboques e um pneu danifi‐
cado, não exceder a velocidade de 60 km/h.
No caso de movimentos pendulares, travar de
imediato para realizar as correcções da direc‐
ção necessárias com o maior cuidado possí‐
vel.◀
Falha definitiva do pneu
Vibrações ou ruídos elevados durante a via‐
gem podem significar a falha definitiva do
pneu.
Reduzir a velocidade e parar. As peças do
pneu poderão soltar-se o que pode causar aci‐
dentes.
Não prosseguir a viagem, mas sim entrar em
contacto com um parceiro de serviço do fabri‐
cante, outro parceiro de serviço qualificado ou
com uma oficina especializada devidamente
qualificada.Seite 302MobilidadeRodas e pneus302
Online Edition for Part no. 0140 2 966 466 - X/15
Page 303 of 360

Compartimento do motorEquipamento da viaturaNeste capítulo estão descritos todos os equi‐
pamentos de série, versões nacionais e equi‐
pamentos especiais oferecidos na série. Como
tal, também estão descritos equipamentos nãodisponíveis na viatura devido, por ex. ao equi‐
pamento especial seleccionado ou à versão do
país. Isto também se aplica a funções e siste‐
mas relevantes para a segurança. Se utilizar as
respectivas funções e sistemas, é necessário
cumprir os respectivos regulamentos do país.
Elementos importantes no compartimento do motor
1Reservatório para o líquido de lavagem2Auxílio no arranque, pólo positivo da bate‐
ria3Bocal de enchimento de óleo4Reservatório do líquido de refrigeração do
motor5Apenas para motor a gasolina: reservatório
do líquido de refrigeração da refrigeração
adicional6Auxílio no arranque, pólo negativo da bate‐
ria7Número de identificação da viaturaSeite 303Compartimento do motorMobilidade303
Online Edition for Part no. 0140 2 966 466 - X/15
Page 304 of 360

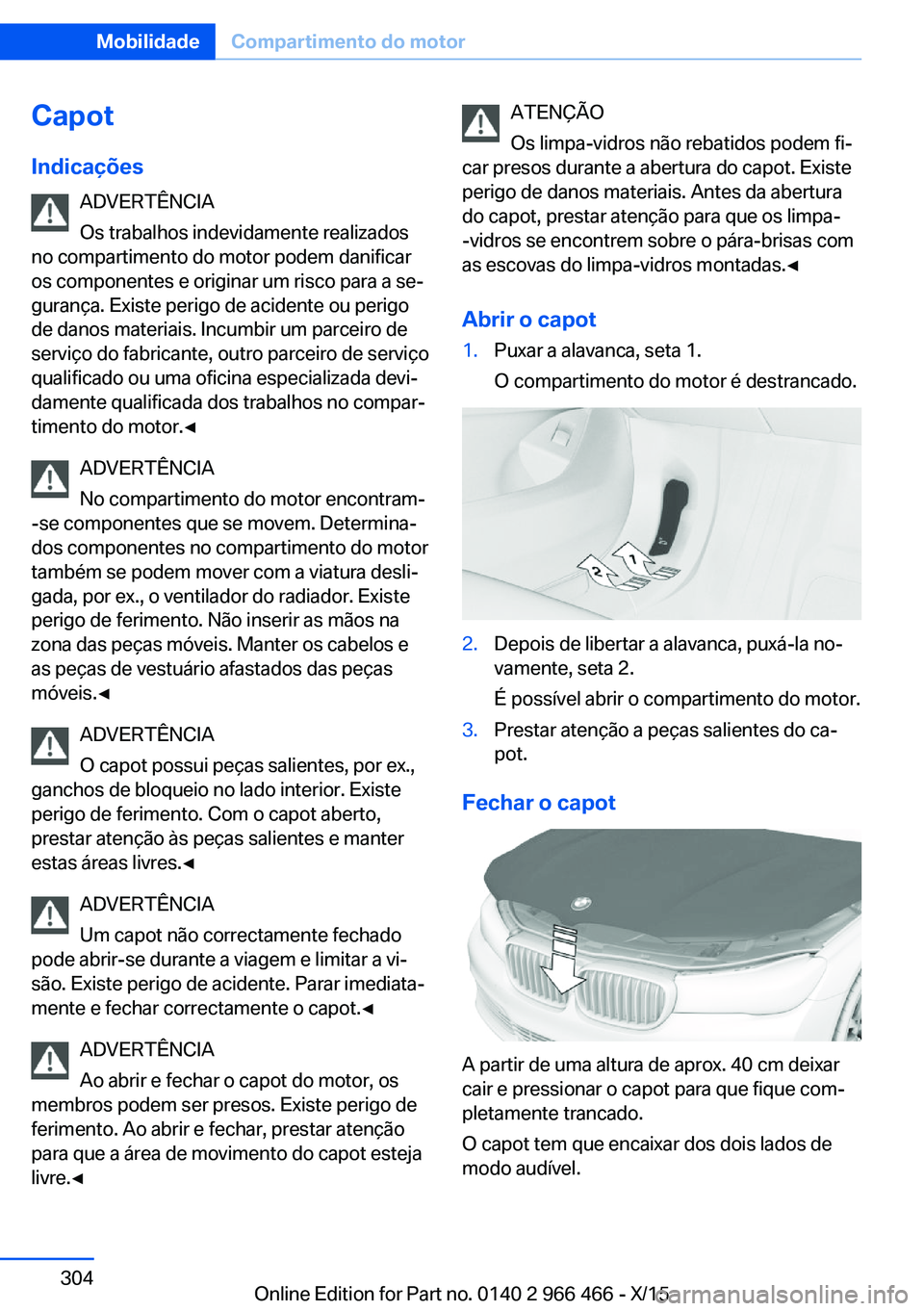

CapotIndicações ADVERTÊNCIA
Os trabalhos indevidamente realizados
no compartimento do motor podem danificar
os componentes e originar um risco para a se‐
gurança. Existe perigo de acidente ou perigo de danos materiais. Incumbir um parceiro deserviço do fabricante, outro parceiro de serviço
qualificado ou uma oficina especializada devi‐
damente qualificada dos trabalhos no compar‐
timento do motor.◀
ADVERTÊNCIA
No compartimento do motor encontram-
-se componentes que se movem. Determina‐
dos componentes no compartimento do motor
também se podem mover com a viatura desli‐
gada, por ex., o ventilador do radiador. Existe
perigo de ferimento. Não inserir as mãos na
zona das peças móveis. Manter os cabelos e
as peças de vestuário afastados das peças
móveis.◀
ADVERTÊNCIA
O capot possui peças salientes, por ex.,
ganchos de bloqueio no lado interior. Existe perigo de ferimento. Com o capot aberto,
prestar atenção às peças salientes e manter
estas áreas livres.◀
ADVERTÊNCIA
Um capot não correctamente fechado
pode abrir-se durante a viagem e limitar a vi‐
são. Existe perigo de acidente. Parar imediata‐
mente e fechar correctamente o capot.◀
ADVERTÊNCIA
Ao abrir e fechar o capot do motor, os
membros podem ser presos. Existe perigo de
ferimento. Ao abrir e fechar, prestar atenção
para que a área de movimento do capot esteja
livre.◀ATENÇÃO
Os limpa-vidros não rebatidos podem fi‐
car presos durante a abertura do capot. Existe
perigo de danos materiais. Antes da abertura
do capot, prestar atenção para que os limpa-
-vidros se encontrem sobre o pára-brisas com
as escovas do limpa-vidros montadas.◀
Abrir o capot1.Puxar a alavanca, seta 1.
O compartimento do motor é destrancado.2.Depois de libertar a alavanca, puxá-la no‐
vamente, seta 2.
É possível abrir o compartimento do motor.3.Prestar atenção a peças salientes do ca‐
pot.
Fechar o capot
A partir de uma altura de aprox. 40 cm deixar
cair e pressionar o capot para que fique com‐
pletamente trancado.
O capot tem que encaixar dos dois lados de
modo audível.
Seite 304MobilidadeCompartimento do motor304
Online Edition for Part no. 0140 2 966 466 - X/15
