Page 129 of 360

20 segundos. Elas ficam memorizadas e
podem ser novamente exibidas.
Mostrar mensagens do Check-Control
memorizadas
Através do iDrive:
1."O meu veículo"2."Estado do veículo"3. "Check Control"4.Seleccionar a mensagem de texto.
Mensagens que aparecem no final de um percurso
Determinadas mensagens que foram indicadas
durante a viagem são novamente exibidas de‐
pois de desligar a prontidão para marcha.
Indicador do nível de
combustível
Instrumento combinado A inclinação da viatura pode
causar oscilações na visualiza‐
ção.
Uma seta junto ao símbolo da
bomba de combustível indica,
de que lado da viatura se encontra a tampa do
depósito de combustível.
Indicações para o abastecimento, consulte a
página 280.
Instrumento combinado com funções
mais amplas
A inclinação da viatura pode
causar oscilações na visualiza‐
ção.
A autonomia actual é exibida
como valor numérico.
Uma seta junto ao símbolo da bomba de com‐
bustível indica, de que lado da viatura se en‐
contra a tampa do depósito de combustível.
Indicações para o abastecimento, consulte a
página 280.
Conta-rotações Evite em absoluto rotações na faixa de aviso
vermelha. Por forma a proteger o motor, nesta
faixa será accionado um sistema de corte de
combustível.
Prontidão operacional e
prontidão para marcha
O texto OFF no conta-rotações
indica que a prontidão para mar‐
cha está desligada e a prontidão operacional está ligada.
O texto READY no conta-rota‐
ções mostra que a viatura está
operacional para condução.
Outras informações, ver estado de repouso,
prontidão operacional e prontidão para mar‐
cha, consulte a página 18.
Temperatura do motor▷Motor frio: o ponteiro situa-
-se no valor inferior de tem‐
peratura. Avançar com re‐
gime e velocidade
moderados.▷Temperatura de funcionamento normal: o
ponteiro encontra-se ao centro ou na me‐
tade inferior da indicação da temperatura.▷Motor quente: o ponteiro situa-se no valor
superior de temperatura. Adicionalmente,
é exibida uma mensagem do Check-Con‐
trol.Seite 129ExibirComandos129
Online Edition for Part no. 0140 2 966 466 - X/15

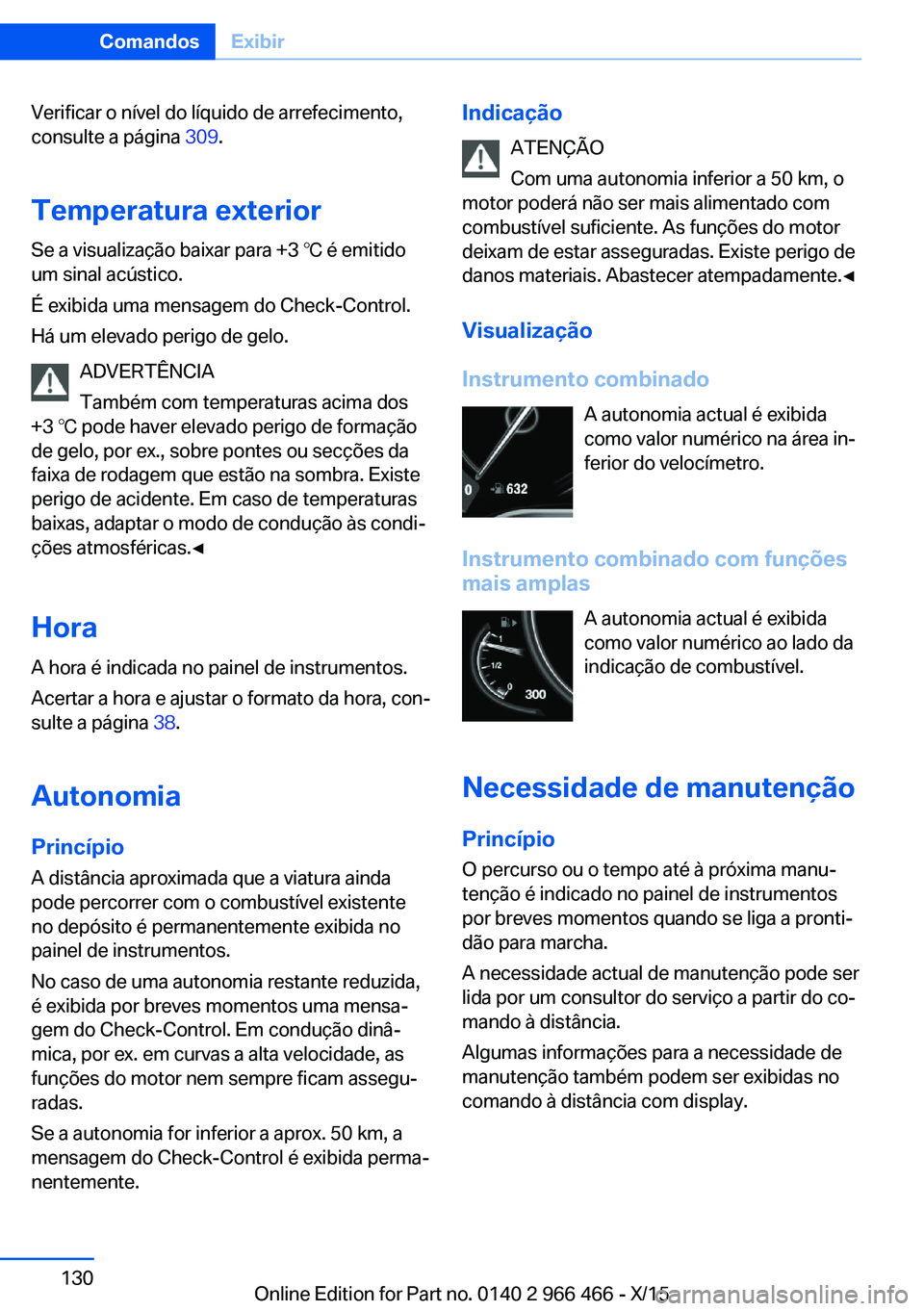

Page 130 of 360

Verificar o nível do líquido de arrefecimento,
consulte a página 309.
Temperatura exterior
Se a visualização baixar para +3 ℃ é emitido
um sinal acústico.
É exibida uma mensagem do Check-Control.
Há um elevado perigo de gelo.
ADVERTÊNCIA
Também com temperaturas acima dos
+3 ℃ pode haver elevado perigo de formação
de gelo, por ex., sobre pontes ou secções da
faixa de rodagem que estão na sombra. Existe
perigo de acidente. Em caso de temperaturas
baixas, adaptar o modo de condução às condi‐
ções atmosféricas.◀
Hora A hora é indicada no painel de instrumentos.
Acertar a hora e ajustar o formato da hora, con‐
sulte a página 38.
Autonomia
Princípio
A distância aproximada que a viatura ainda pode percorrer com o combustível existente
no depósito é permanentemente exibida no
painel de instrumentos.
No caso de uma autonomia restante reduzida,
é exibida por breves momentos uma mensa‐
gem do Check-Control. Em condução dinâ‐
mica, por ex. em curvas a alta velocidade, as
funções do motor nem sempre ficam assegu‐
radas.
Se a autonomia for inferior a aprox. 50 km, a
mensagem do Check-Control é exibida perma‐
nentemente.Indicação
ATENÇÃO
Com uma autonomia inferior a 50 km, o
motor poderá não ser mais alimentado com
combustível suficiente. As funções do motor
deixam de estar asseguradas. Existe perigo de danos materiais. Abastecer atempadamente.◀
Visualização
Instrumento combinado A autonomia actual é exibida
como valor numérico na área in‐
ferior do velocímetro.
Instrumento combinado com funções
mais amplas
A autonomia actual é exibida
como valor numérico ao lado da
indicação de combustível.
Necessidade de manutenção
Princípio
O percurso ou o tempo até à próxima manu‐
tenção é indicado no painel de instrumentos
por breves momentos quando se liga a pronti‐
dão para marcha.
A necessidade actual de manutenção pode ser
lida por um consultor do serviço a partir do co‐
mando à distância.
Algumas informações para a necessidade de
manutenção também podem ser exibidas no
comando à distância com display.Seite 130ComandosExibir130
Online Edition for Part no. 0140 2 966 466 - X/15

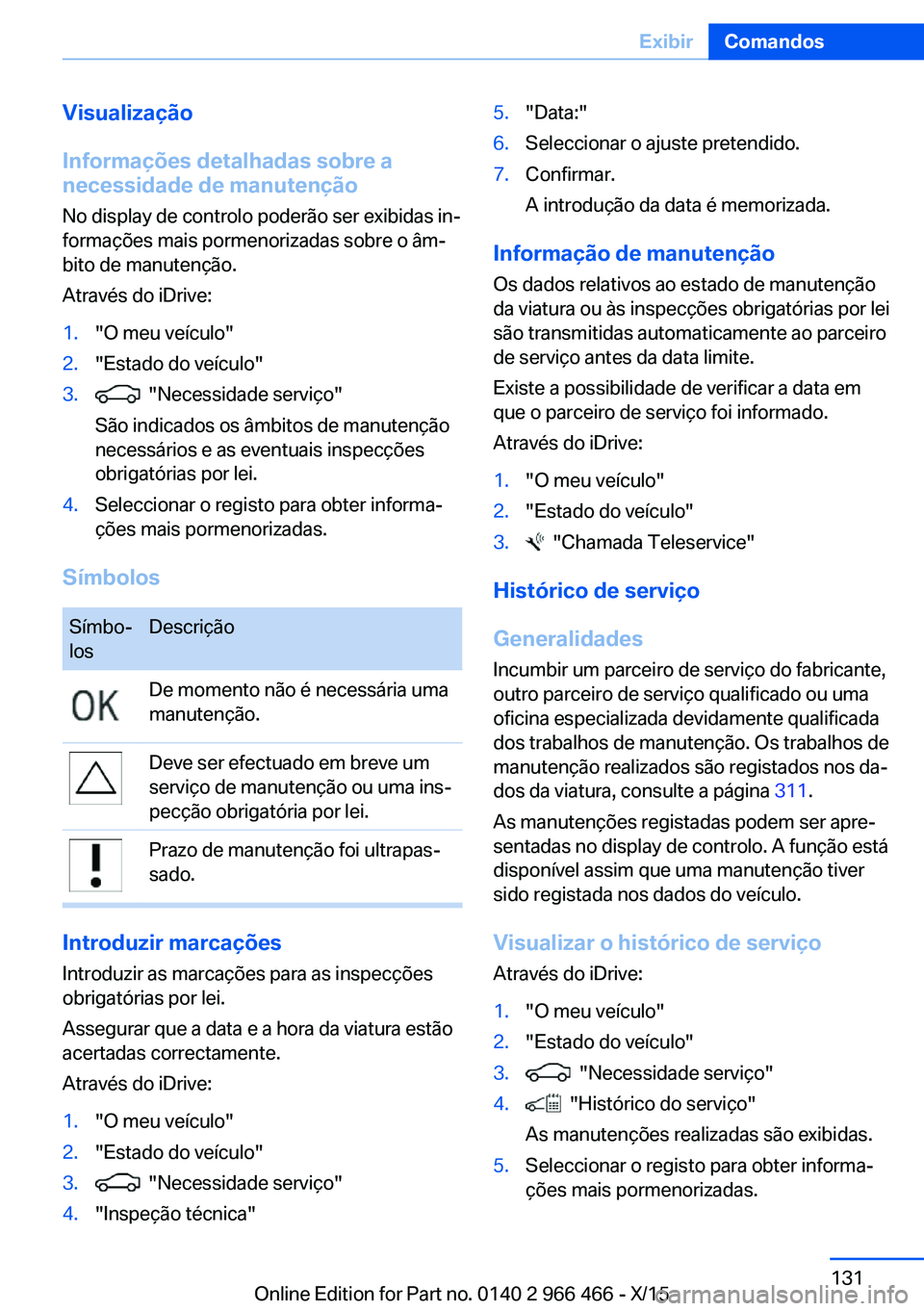

Page 131 of 360

Visualização
Informações detalhadas sobre a
necessidade de manutenção
No display de controlo poderão ser exibidas in‐
formações mais pormenorizadas sobre o âm‐
bito de manutenção.
Através do iDrive:1."O meu veículo"2."Estado do veículo"3. "Necessidade serviço"
São indicados os âmbitos de manutenção
necessários e as eventuais inspecções
obrigatórias por lei.4.Seleccionar o registo para obter informa‐
ções mais pormenorizadas.
Símbolos
Símbo‐
losDescriçãoDe momento não é necessária uma
manutenção.Deve ser efectuado em breve um
serviço de manutenção ou uma ins‐
pecção obrigatória por lei.Prazo de manutenção foi ultrapas‐
sado.
Introduzir marcações
Introduzir as marcações para as inspecções
obrigatórias por lei.
Assegurar que a data e a hora da viatura estão
acertadas correctamente.
Através do iDrive:
1."O meu veículo"2."Estado do veículo"3. "Necessidade serviço"4."Inspeção técnica"5."Data:"6.Seleccionar o ajuste pretendido.7.Confirmar.
A introdução da data é memorizada.
Informação de manutenção
Os dados relativos ao estado de manutenção
da viatura ou às inspecções obrigatórias por lei
são transmitidas automaticamente ao parceiro
de serviço antes da data limite.
Existe a possibilidade de verificar a data em
que o parceiro de serviço foi informado.
Através do iDrive:
1."O meu veículo"2."Estado do veículo"3. "Chamada Teleservice"
Histórico de serviço
Generalidades
Incumbir um parceiro de serviço do fabricante,
outro parceiro de serviço qualificado ou uma
oficina especializada devidamente qualificada
dos trabalhos de manutenção. Os trabalhos de
manutenção realizados são registados nos da‐
dos da viatura, consulte a página 311.
As manutenções registadas podem ser apre‐
sentadas no display de controlo. A função está
disponível assim que uma manutenção tiver sido registada nos dados do veículo.
Visualizar o histórico de serviço
Através do iDrive:
1."O meu veículo"2."Estado do veículo"3. "Necessidade serviço"4. "Histórico do serviço"
As manutenções realizadas são exibidas.5.Seleccionar o registo para obter informa‐
ções mais pormenorizadas.Seite 131ExibirComandos131
Online Edition for Part no. 0140 2 966 466 - X/15
Page 132 of 360

SímbolosSímbo‐
losDescriçãoVerde: a manutenção foi realizada
dentro da data estipulada.Amarelo: a manutenção foi reali‐
zada depois da data estipulada.A manutenção não foi realizada.
Indicação do ponto de
comutação
Princípio Para a situação de condução actual, o sistema
recomenda a melhor velocidade em termos de
consumo.
Generalidades O indicador do ponto comutação está activo
no modo manual da caixa de velocidades Step‐
tronic, dependendo do equipamento e da ver‐
são do país.
As indicações para engrenar uma velocidade
mais alta ou mais baixa são exibidas no instru‐
mento combinado.
Em viaturas sem indicador do ponto de comu‐
tação é exibida a velocidade engrenada.
Indicações
ExemploDescriçãoA velocidade mais económica está
engrenada.Engrenar a velocidade mais eco‐
nómica.Speed Limit Information com
No Passing Information
Princípio
Informação sobre o limite de
velocidade
A informação sobre o limite de velocidade in‐
dica a limitação da velocidade actualmente re‐
conhecida no painel de instrumentos. A câ‐
mara na área do retrovisor interior detecta as
placas de sinalização de trânsito na berma da
faixa de rodagem, bem como as indicações va‐
riáveis dos pórticos de sinalização. As placas
de sinalização com sinais adicionais, por ex.
em caso de piso molhado, também são consi‐
deradas e comparadas com os dados internos
do veículo, por ex., do sensor de chuva. Em se‐
guida, a placa de sinalização é exibida ou igno‐
rada consoante a situação. O sistema analisa
as informações memorizadas no sistema de
navegação e exibe ainda os limites de veloci‐
dade existentes em troços não sinalizados.
No Passing Information
A No Passing Information indica, através dos
respectivos símbolos no grupo de instrumen‐
tos, as proibições de ultrapassagem detecta‐
das pela câmara e as respectivas supressões.
O sistema apenas observa as proibições de ul‐
trapassagem e as respectivas supressões as‐
sinaladas por placas.
A indicação não ocorre nas seguintes situa‐
ções:▷Em países onde as proibições de ultrapas‐
sagem são assinaladas predominante‐
mente por marcações na faixa de rodagem.▷Em trajectos não sinalizados.▷Em passagens de nível, marcações na faixa
de rodagem ou outras situações onde se
alerta para uma proibição de ultrapassa‐
gem não sinalizada em placas.Seite 132ComandosExibir132
Online Edition for Part no. 0140 2 966 466 - X/15

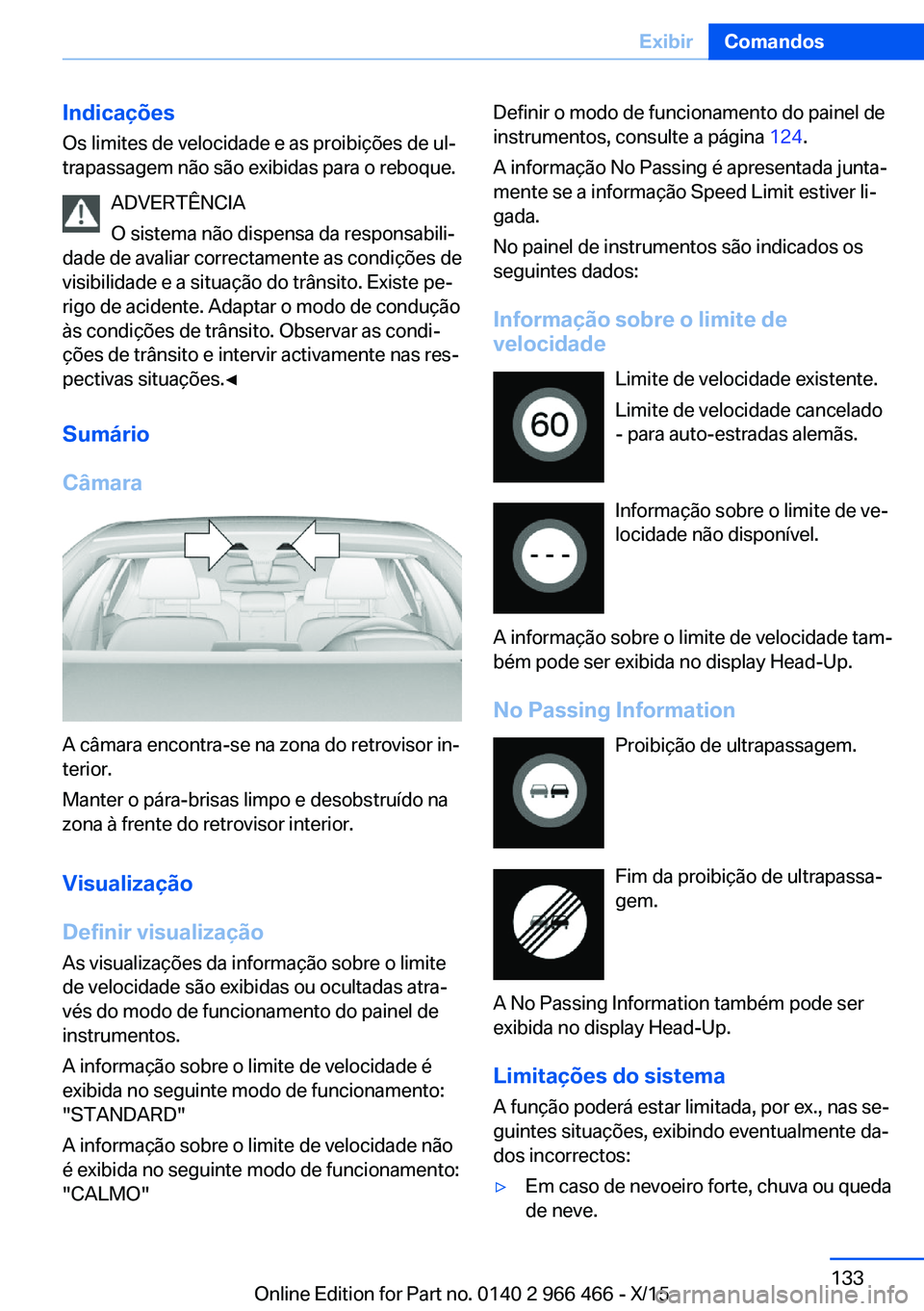

Page 133 of 360

IndicaçõesOs limites de velocidade e as proibições de ul‐
trapassagem não são exibidas para o reboque.
ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente as condições de
visibilidade e a situação do trânsito. Existe pe‐
rigo de acidente. Adaptar o modo de condução
às condições de trânsito. Observar as condi‐
ções de trânsito e intervir activamente nas res‐
pectivas situações.◀
Sumário
Câmara
A câmara encontra-se na zona do retrovisor in‐
terior.
Manter o pára-brisas limpo e desobstruído na
zona à frente do retrovisor interior.
Visualização
Definir visualização
As visualizações da informação sobre o limite
de velocidade são exibidas ou ocultadas atra‐
vés do modo de funcionamento do painel de
instrumentos.
A informação sobre o limite de velocidade é
exibida no seguinte modo de funcionamento:
"STANDARD"
A informação sobre o limite de velocidade não
é exibida no seguinte modo de funcionamento:
"CALMO"
Definir o modo de funcionamento do painel de
instrumentos, consulte a página 124.
A informação No Passing é apresentada junta‐
mente se a informação Speed Limit estiver li‐
gada.
No painel de instrumentos são indicados os
seguintes dados:
Informação sobre o limite de
velocidade
Limite de velocidade existente.
Limite de velocidade cancelado
- para auto-estradas alemãs.
Informação sobre o limite de ve‐
locidade não disponível.
A informação sobre o limite de velocidade tam‐
bém pode ser exibida no display Head-Up.
No Passing Information Proibição de ultrapassagem.
Fim da proibição de ultrapassa‐
gem.
A No Passing Information também pode ser
exibida no display Head-Up.
Limitações do sistemaA função poderá estar limitada, por ex., nas se‐
guintes situações, exibindo eventualmente da‐
dos incorrectos:▷Em caso de nevoeiro forte, chuva ou queda
de neve.Seite 133ExibirComandos133
Online Edition for Part no. 0140 2 966 466 - X/15

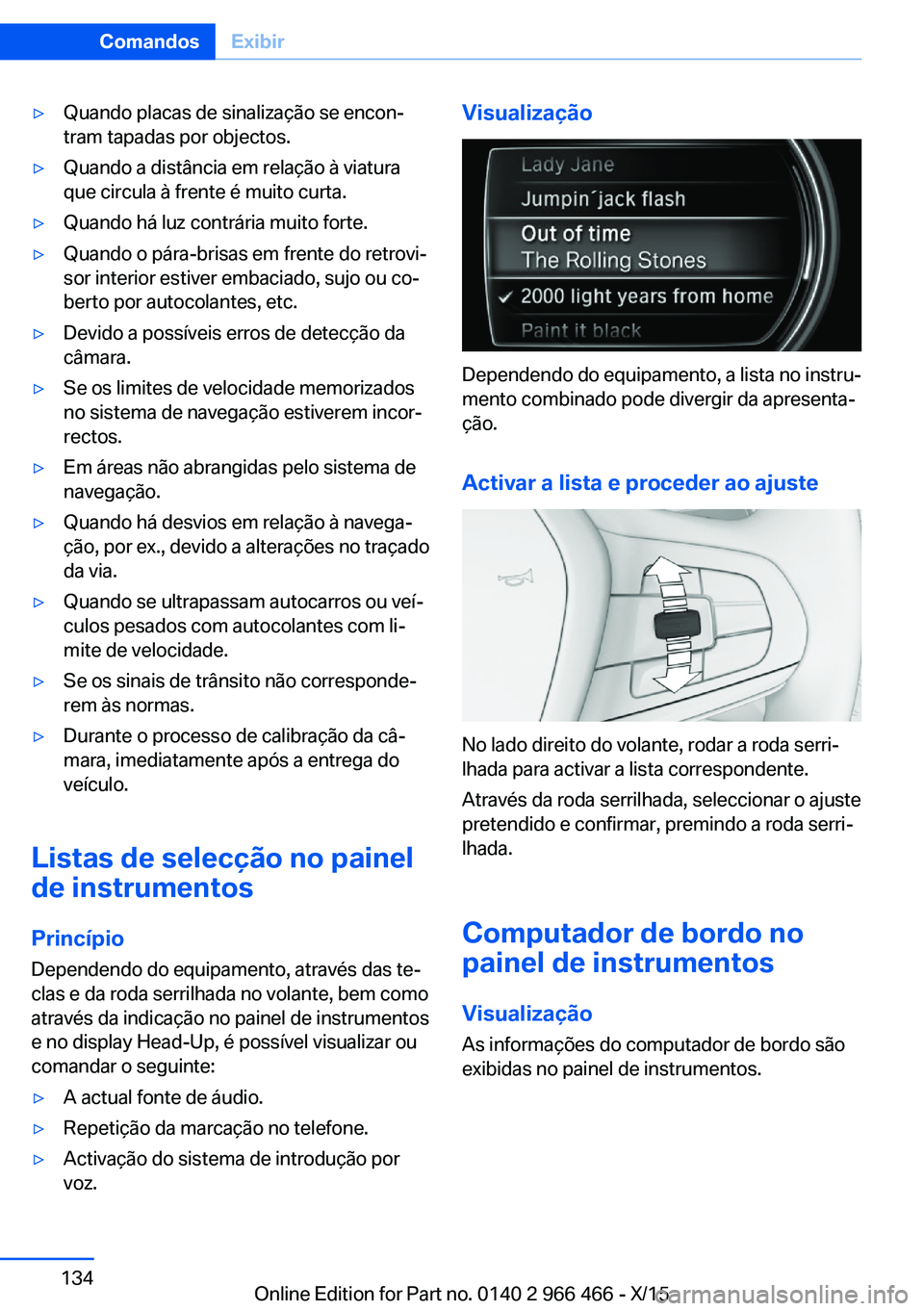

Page 134 of 360

▷Quando placas de sinalização se encon‐
tram tapadas por objectos.▷Quando a distância em relação à viatura
que circula à frente é muito curta.▷Quando há luz contrária muito forte.▷Quando o pára-brisas em frente do retrovi‐
sor interior estiver embaciado, sujo ou co‐
berto por autocolantes, etc.▷Devido a possíveis erros de detecção da
câmara.▷Se os limites de velocidade memorizados
no sistema de navegação estiverem incor‐
rectos.▷Em áreas não abrangidas pelo sistema de
navegação.▷Quando há desvios em relação à navega‐
ção, por ex., devido a alterações no traçado
da via.▷Quando se ultrapassam autocarros ou veí‐
culos pesados com autocolantes com li‐
mite de velocidade.▷Se os sinais de trânsito não corresponde‐
rem às normas.▷Durante o processo de calibração da câ‐
mara, imediatamente após a entrega do
veículo.
Listas de selecção no painel
de instrumentos
Princípio Dependendo do equipamento, através das te‐
clas e da roda serrilhada no volante, bem como
através da indicação no painel de instrumentos
e no display Head-Up, é possível visualizar ou
comandar o seguinte:
▷A actual fonte de áudio.▷Repetição da marcação no telefone.▷Activação do sistema de introdução por
voz.Visualização
Dependendo do equipamento, a lista no instru‐
mento combinado pode divergir da apresenta‐
ção.
Activar a lista e proceder ao ajuste
No lado direito do volante, rodar a roda serri‐
lhada para activar a lista correspondente.
Através da roda serrilhada, seleccionar o ajuste
pretendido e confirmar, premindo a roda serri‐
lhada.
Computador de bordo no
painel de instrumentos
Visualização
As informações do computador de bordo são
exibidas no painel de instrumentos.
Seite 134ComandosExibir134
Online Edition for Part no. 0140 2 966 466 - X/15
Page 135 of 360

Aceder às informações
Premir a tecla no interruptor dos indicadores
de mudança de direcção.
A respectiva hora é indicada no painel de ins‐
trumentos.
Sumário das informações
Premindo repetidamente a tecla na alavanca
dos indicadores de mudança de direcção, são
apresentadas as seguintes informações no
painel de instrumentos:
▷Quilometragem e quilometragem diária.▷Indicação gráfica da recuperação de ener‐
gia e do consumo momentâneo.▷Consumo médio e velocidade média.▷Hora de chegada e distância até ao des‐
tino.
Com a condução ao destino activa no sis‐
tema de navegação.▷No modo ECO PRO: bónus de autonomia.
Ajustar as informações para o
computador de bordo
Para algumas informações do computador de
bordo é possível ajustar se estas podem ser
exibidas no painel de instrumentos.
Através do iDrive:
1."O meu veículo"2."Configurações do sistema"3."Mostradores"4."Painel de instrumentos"5."Computador de bordo"6.Seleccionar o ajuste pretendido.
O ajuste é memorizado para o perfil de condu‐
tor utilizado nesse momento.
Informações em detalhe
Conta-quilómetros e conta-
-quilómetros parcial
Visualização
▷Conta-quilómetros, seta 1.▷Conta-quilómetros parcial, seta 2.
Mostrar/repor quilómetros Premir o botão.
▷Com a prontidão para mar‐
cha desligada, é exibida a
hora, a temperatura exterior
e o conta-quilómetros.▷Com a prontidão para marcha ligada, é re‐
posto o conta-quilómetros parcial.
Recuperação de energia e consumo
momentâneo
Princípio
A recuperação de energia e o consumo mo‐
mentâneo podem ser exibidos no computador
de bordo sob a forma de uma indicação grá‐
fica.
Seite 135ExibirComandos135
Online Edition for Part no. 0140 2 966 466 - X/15
Page 136 of 360

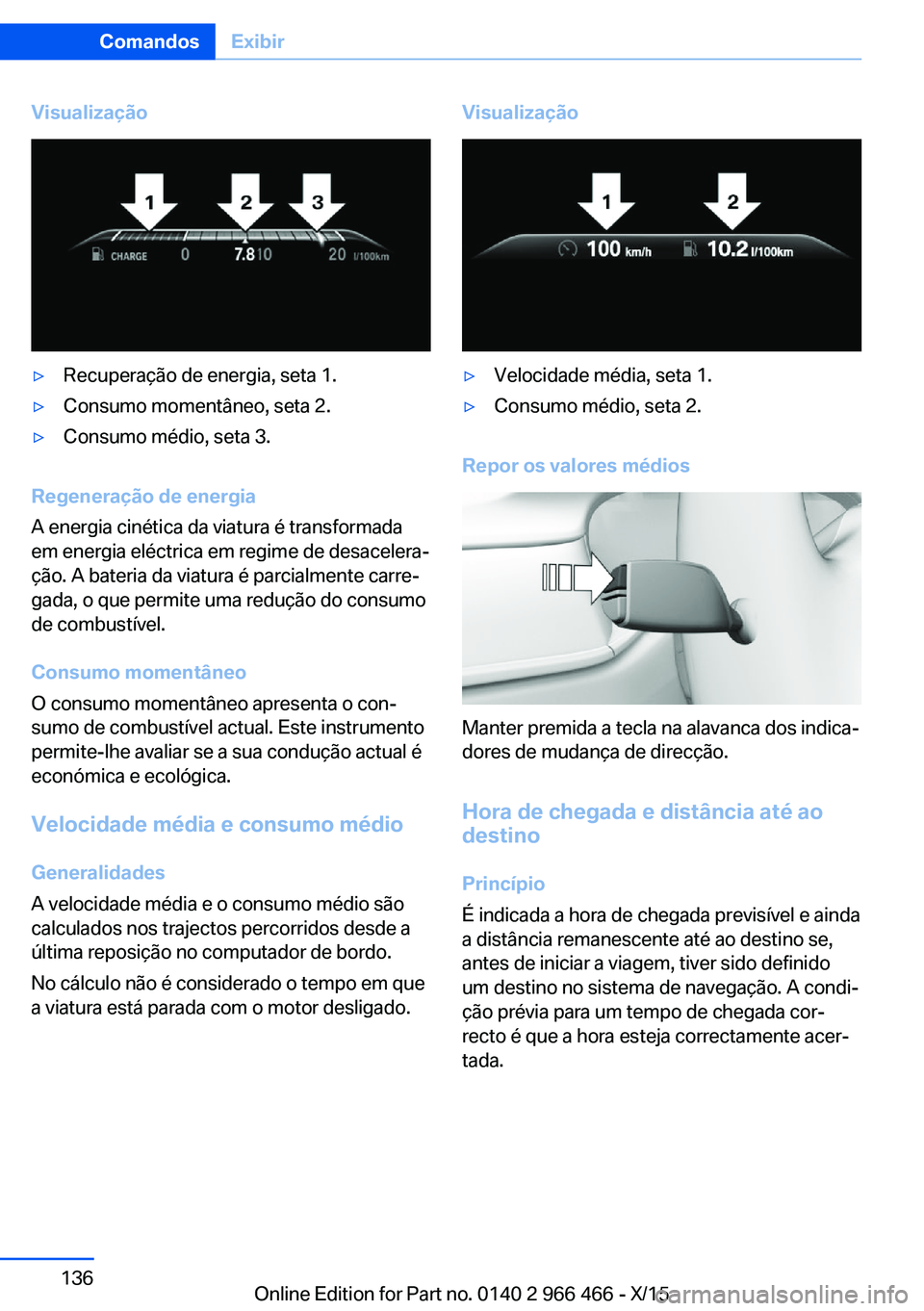

Visualização▷Recuperação de energia, seta 1.▷Consumo momentâneo, seta 2.▷Consumo médio, seta 3.
Regeneração de energia
A energia cinética da viatura é transformada
em energia eléctrica em regime de desacelera‐
ção. A bateria da viatura é parcialmente carre‐
gada, o que permite uma redução do consumo
de combustível.
Consumo momentâneo
O consumo momentâneo apresenta o con‐
sumo de combustível actual. Este instrumento
permite-lhe avaliar se a sua condução actual é
económica e ecológica.
Velocidade média e consumo médio
Generalidades
A velocidade média e o consumo médio são
calculados nos trajectos percorridos desde a
última reposição no computador de bordo.
No cálculo não é considerado o tempo em que
a viatura está parada com o motor desligado.
Visualização▷Velocidade média, seta 1.▷Consumo médio, seta 2.
Repor os valores médios
Manter premida a tecla na alavanca dos indica‐
dores de mudança de direcção.
Hora de chegada e distância até ao
destino
Princípio
É indicada a hora de chegada previsível e ainda
a distância remanescente até ao destino se,
antes de iniciar a viagem, tiver sido definido
um destino no sistema de navegação. A condi‐
ção prévia para um tempo de chegada cor‐
recto é que a hora esteja correctamente acer‐
tada.
Seite 136ComandosExibir136
Online Edition for Part no. 0140 2 966 466 - X/15
