2015 TOYOTA HILUX Betriebsanleitungen (in German)

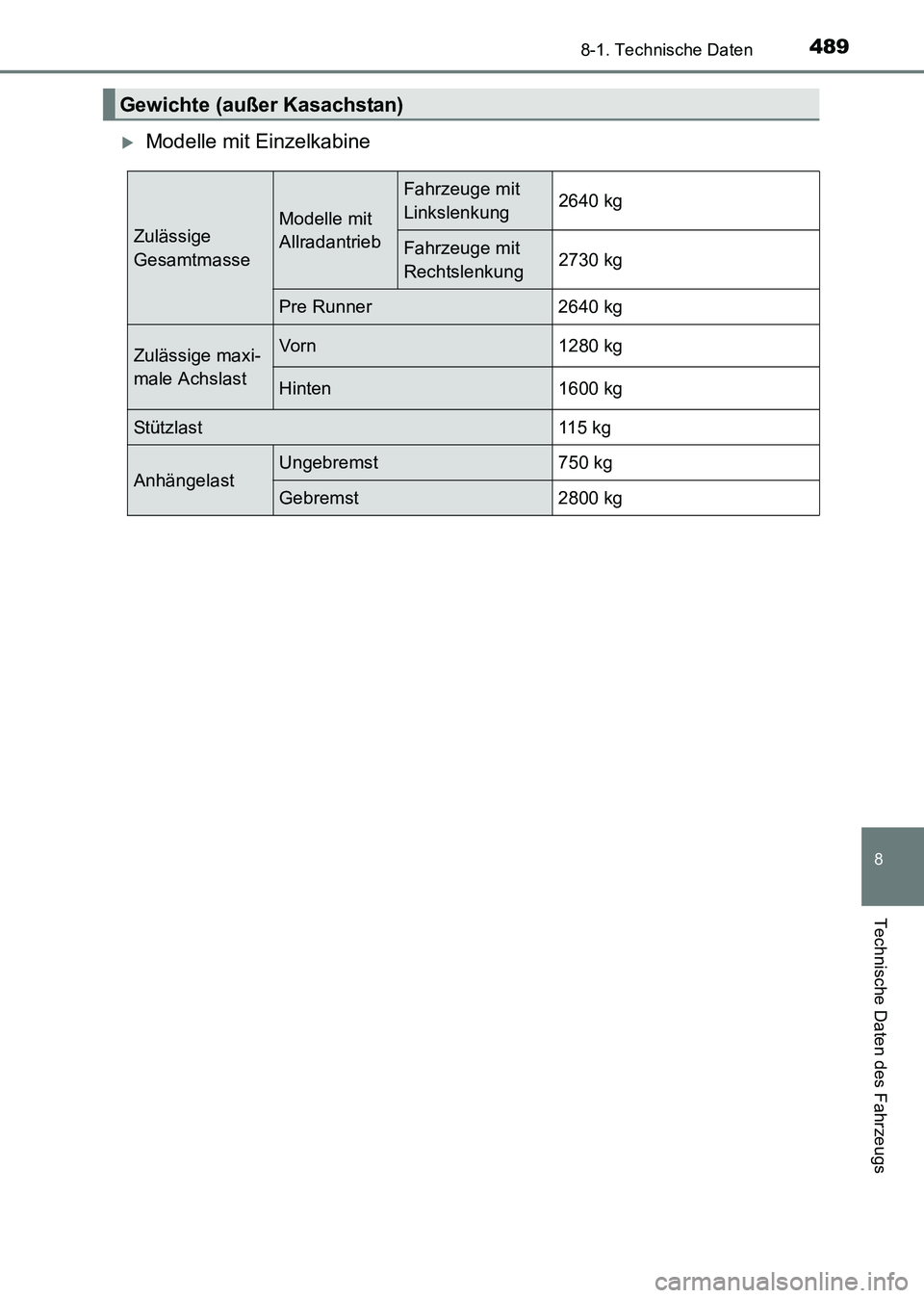

489
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71214M_(EM)
XModelle mit Einzelkabine
Gewichte (außer Kasachstan)
Zulässige
GesamtmasseModelle mit
Allradantrieb
Fahrzeuge mit
Linkslenkung2640 kg
Fahrzeuge mit
Rechtslenkung
2730 kg
Pre Runner 2640 kg
Zulässige maxi-
male AchslastVorn 1280 kg
Hinten 1600 kg
Stützlast 115 kg
AnhängelastUngebremst 750 kg
Gebremst 2800 kg
HILUX_OM_OM71214M_(EM).book Page 489 Friday, May 9, 2014 7:1
6 PM

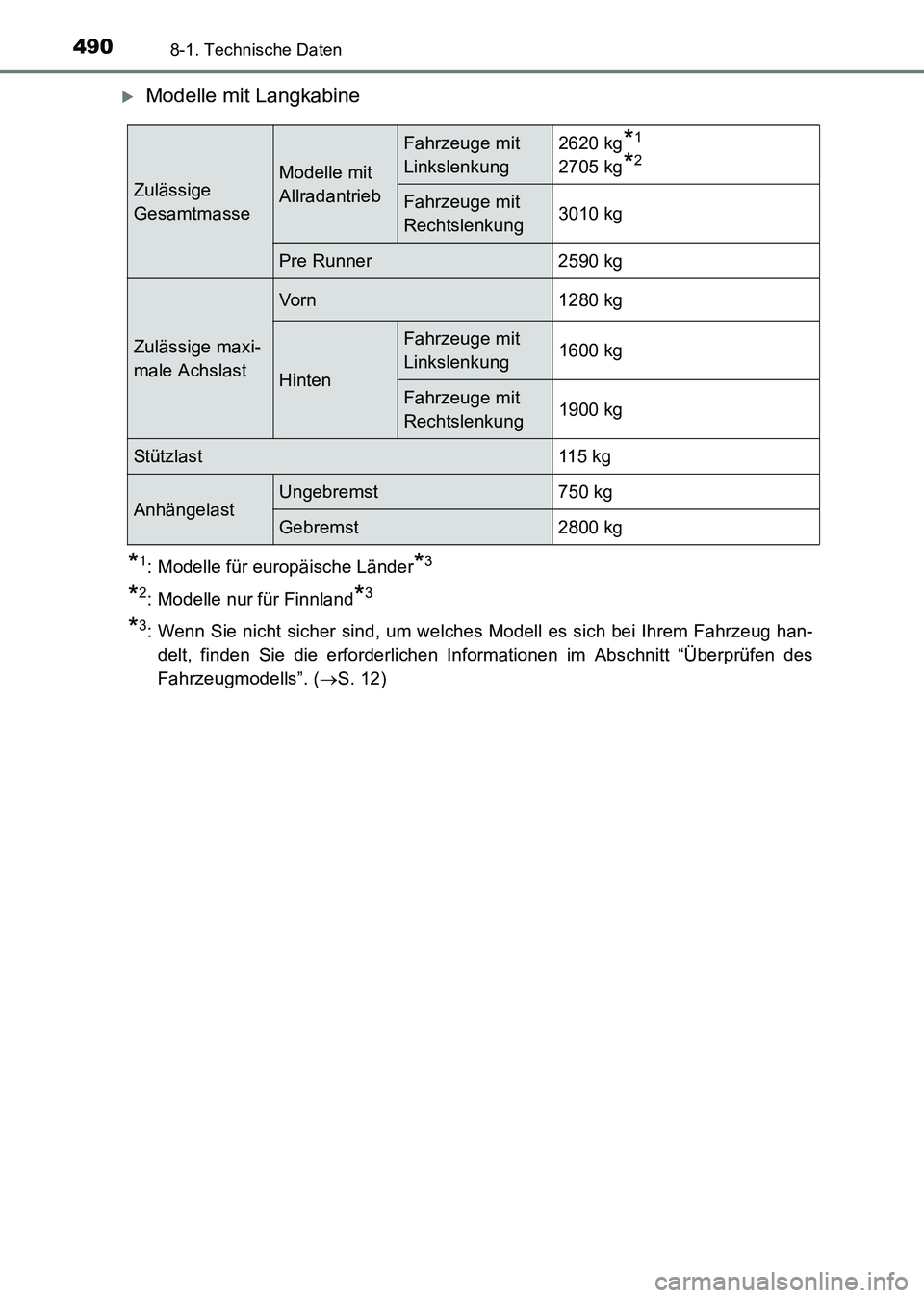

4908-1. Technische Daten
HILUX_OM_OM71214M_(EM)
XModelle mit Langkabine
*1: Modelle für europäische Länder*3
*2: Modelle nur für Finnland*3
*3: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug han-delt, finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des
Fahrzeugmodells”. ( →S. 12)
Zulässige
GesamtmasseModelle mit
Allradantrieb
Fahrzeuge mit
Linkslenkung 2620 kg*1
2705 kg*2
Fahrzeuge mit
Rechtslenkung
3010 kg
Pre Runner 2590 kg
Zulässige maxi-
male Achslast
Vorn 1280 kg
Hinten
Fahrzeuge mit
Linkslenkung
1600 kg
Fahrzeuge mit
Rechtslenkung1900 kg
Stützlast 115 kg
AnhängelastUngebremst 750 kg
Gebremst 2800 kg
HILUX_OM_OM71214M_(EM).book Page 490 Friday, May 9, 2014 7:1
6 PM

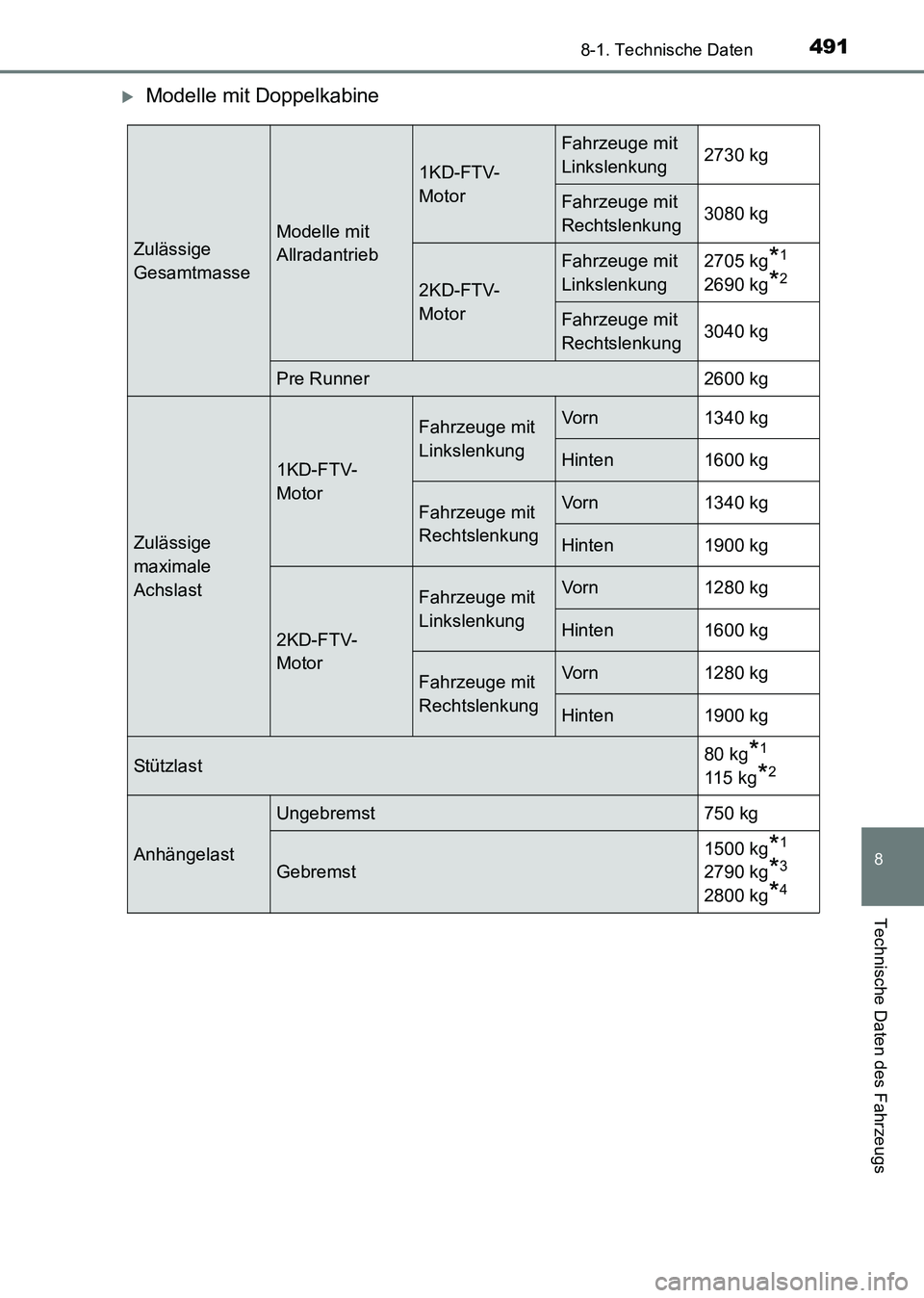

491
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71214M_(EM)
XModelle mit Doppelkabine
Zulässige
GesamtmasseModelle mit
Allradantrieb
1KD-FTV-
Motor
Fahrzeuge mit
Linkslenkung2730 kg
Fahrzeuge mit
Rechtslenkung3080 kg
2KD-FTV-
Motor
Fahrzeuge mit
Linkslenkung2705 kg*1
2690 kg*2
Fahrzeuge mit
Rechtslenkung
3040 kg
Pre Runner 2600 kg
Zulässige
maximale
Achslast
1KD-FTV-
Motor
Fahrzeuge mit
LinkslenkungVorn 1340 kg
Hinten 1600 kg
Fahrzeuge mit
RechtslenkungVorn 1340 kg
Hinten 1900 kg
2KD-FTV-
Motor
Fahrzeuge mit
LinkslenkungVorn 1280 kg
Hinten 1600 kg
Fahrzeuge mit
RechtslenkungVorn 1280 kg
Hinten 1900 kg
Stützlast 80 kg*1
11 5 k g*2
Anhängelast
Ungebremst 750 kg
Gebremst1500 kg
*1
2790 kg*3
2800 kg*4
HILUX_OM_OM71214M_(EM).book Page 491 Friday, May 9, 2014 7:1
6 PM

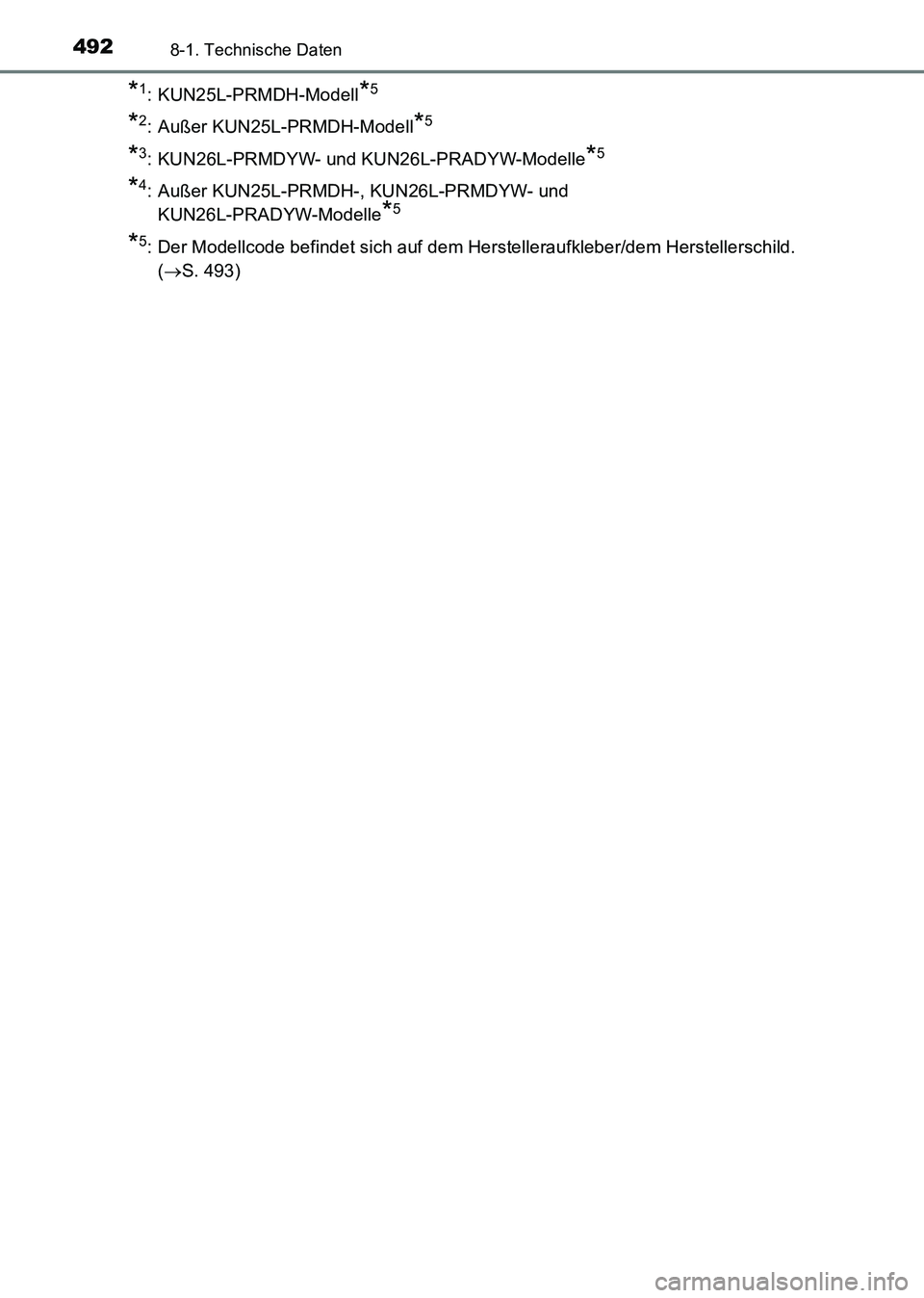

4928-1. Technische Daten
HILUX_OM_OM71214M_(EM)
*1: KUN25L-PRMDH-Modell*5
*2: Außer KUN25L-PRMDH-Modell*5
*3: KUN26L-PRMDYW- und KUN26L-PRADYW-Modelle*5
*4: Außer KUN25L-PRMDH-, KUN26L-PRMDYW- und KUN26L-PRADYW-Modelle
*5
*5: Der Modellcode befindet sich auf dem Herstelleraufkleber/dem Herstellerschild. (→ S. 493)
HILUX_OM_OM71214M_(EM).book Page 492 Friday, May 9, 2014 7:1 6 PM

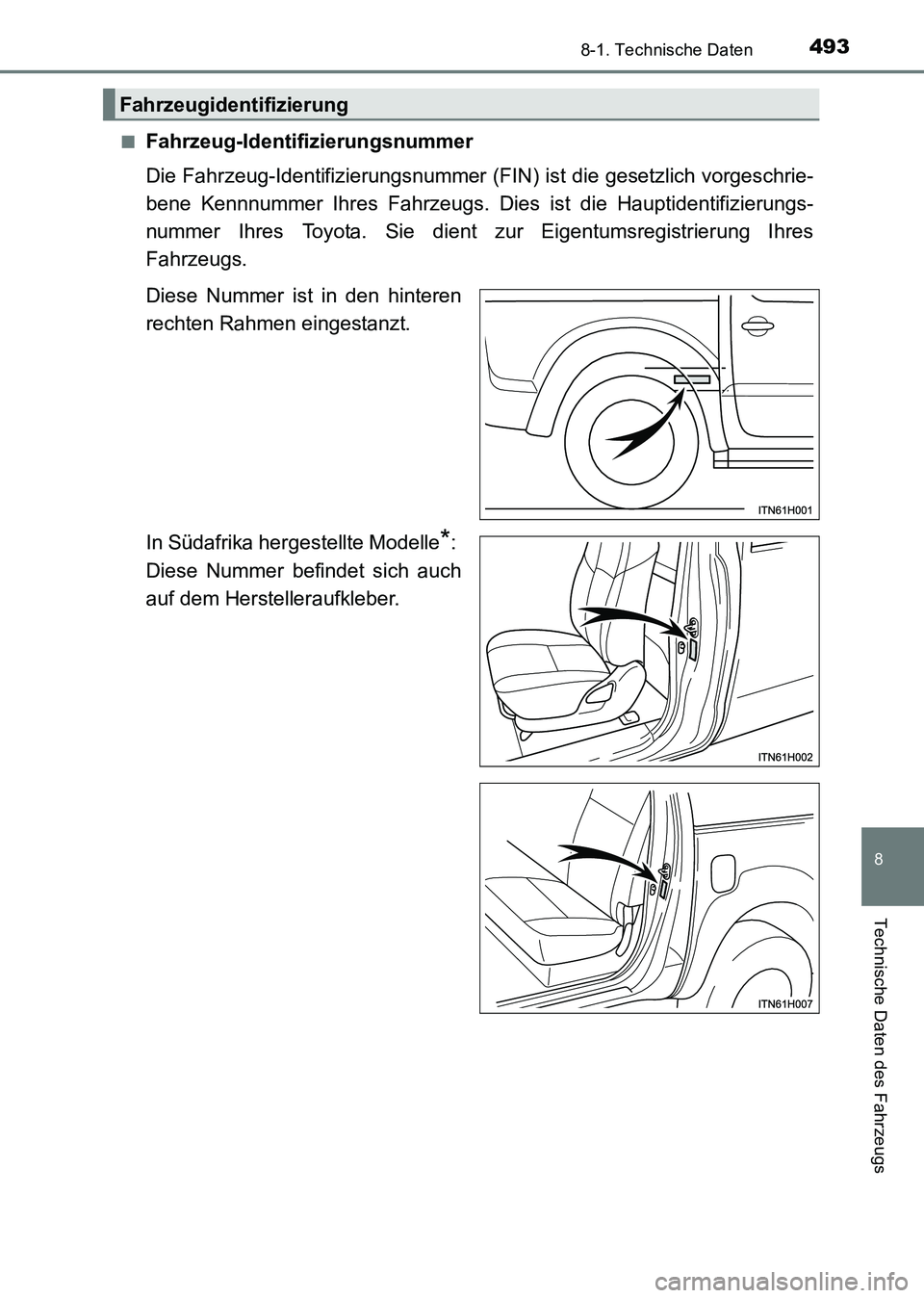

493
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71214M_(EM)■
Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Dies ist die Hauptidentifizierungs-
nummer Ihres Toyota. Sie dient zur Eigentumsregistrierung Ihres
Fahrzeugs.
Diese Nummer ist in den hinteren
rechten Rahmen eingestanzt.
In Südafrika hergestellte Modelle
*:
Diese Nummer befindet sich auch
auf dem Herstelleraufkleber.
Fahrzeugidentifizierung
HILUX_OM_OM71214M_(EM).book Page 493 Friday, May 9, 2014 7:1 6 PM

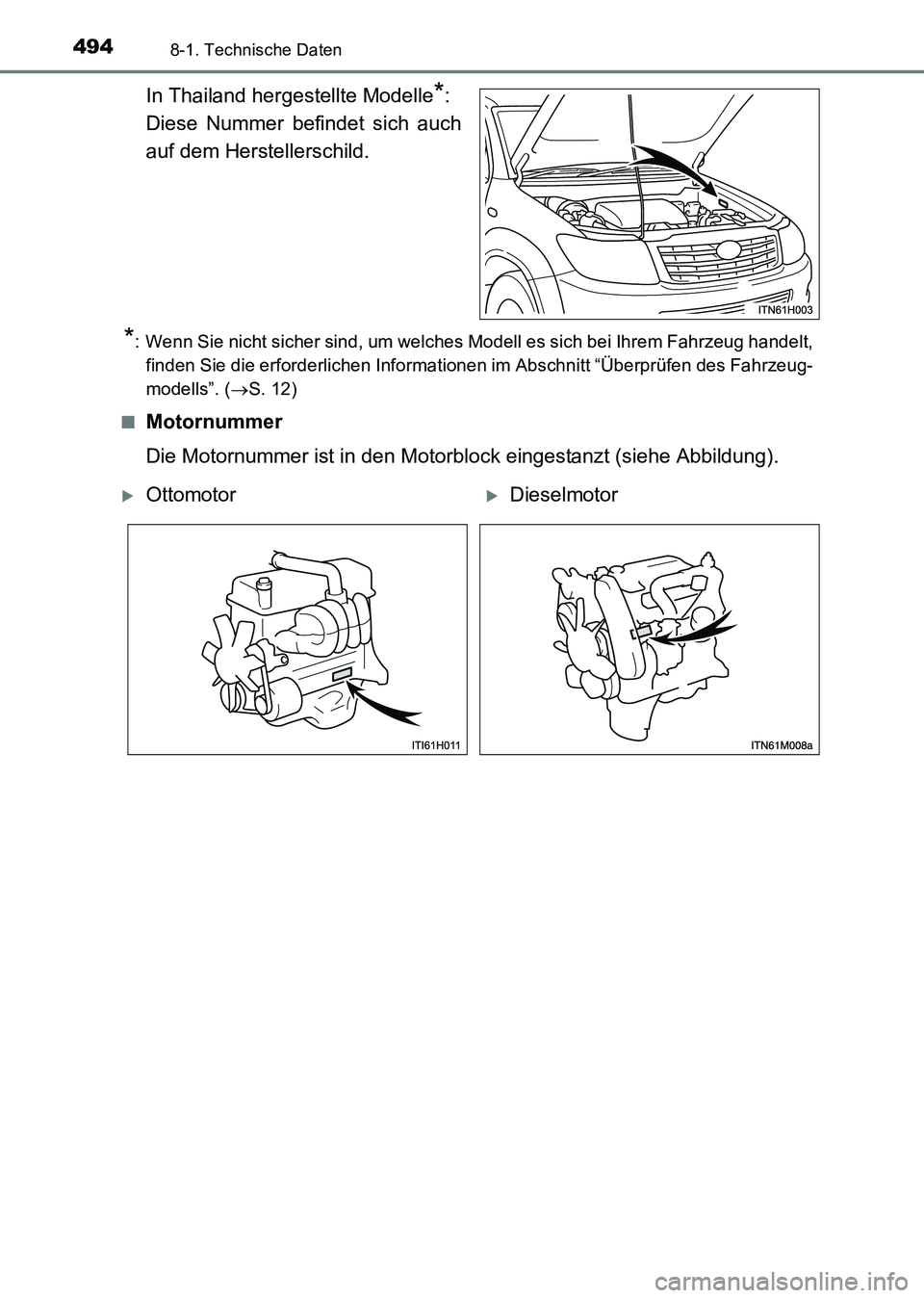

4948-1. Technische Daten
HILUX_OM_OM71214M_(EM)
In Thailand hergestellte Modelle*:
Diese Nummer befindet sich auch
auf dem Herstellerschild.
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt, finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. ( →S. 12)
■
Motornummer
Die Motornummer ist in den Motorblock eingestanzt (siehe Abbildung).
XOttomotorXDieselmotor
HILUX_OM_OM71214M_(EM).book Page 494 Friday, May 9, 2014 7:1 6 PM

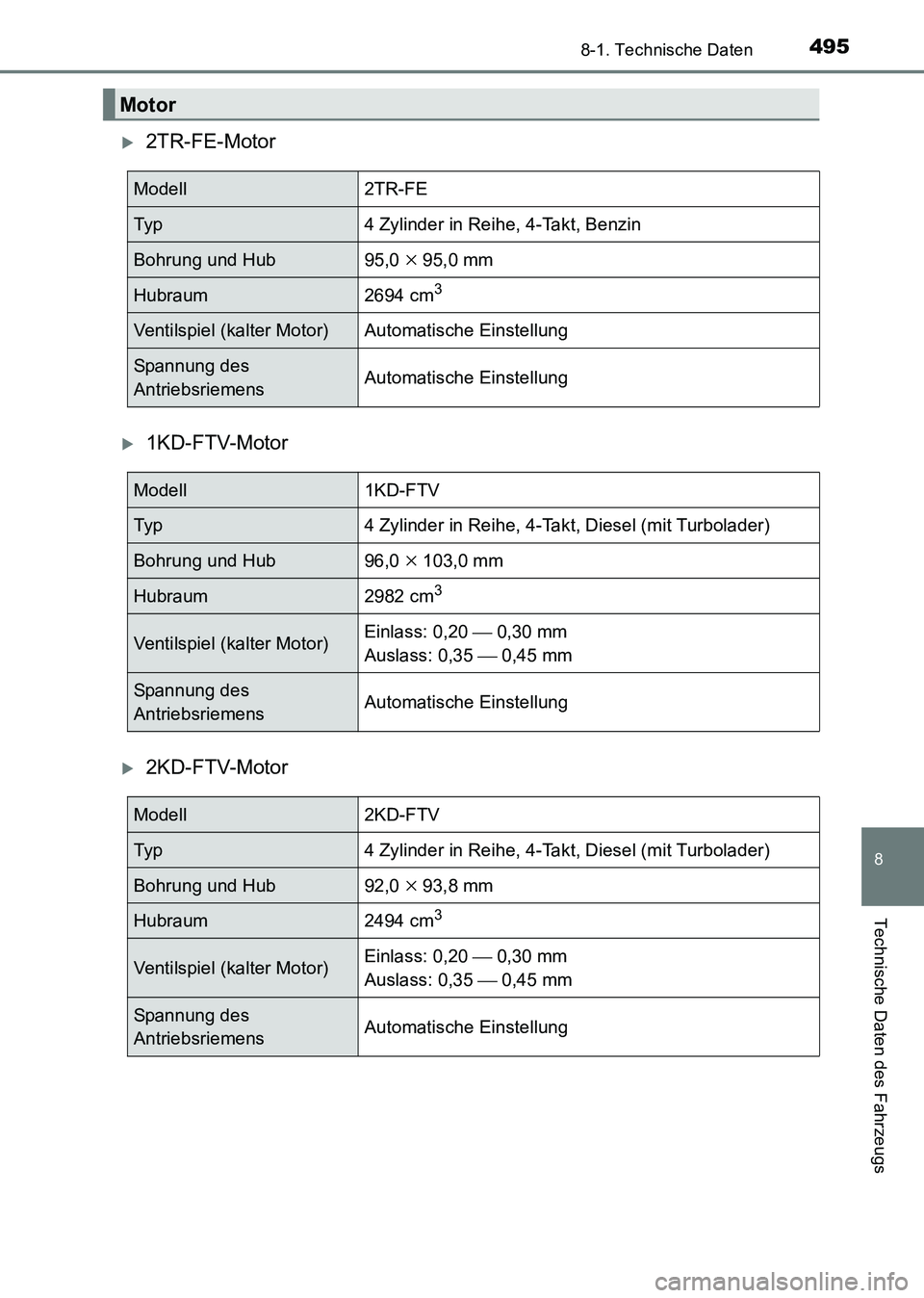

495
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71214M_(EM)
X2TR-FE-Motor
X1KD-FTV-Motor
X2KD-FTV-Motor
Motor
Modell2TR-FE
Typ4 Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub95,0 × 95,0 mm
Hubraum2694 cm3
Ventilspiel (kalter Motor)Automatische Einstellung
Spannung des
AntriebsriemensAutomatische Einstellung
Modell1KD-FTV
Typ4 Zylinder in Reihe, 4-Takt, Diesel (mit Turbolader)
Bohrung und Hub96,0 × 103,0 mm
Hubraum2982 cm3
Ventilspiel (kalter Motor)Einlass: 0,20  0,30 mm
Auslass: 0,35  0,45 mm
Spannung des
AntriebsriemensAutomatische Einstellung
Modell2KD-FTV
Typ4 Zylinder in Reihe, 4-Takt, Diesel (mit Turbolader)
Bohrung und Hub92,0 × 93,8 mm
Hubraum2494 cm3
Ventilspiel (kalter Motor)Einlass: 0,20  0,30 mm
Auslass: 0,35  0,45 mm
Spannung des
AntriebsriemensAutomatische Einstellung
HILUX_OM_OM71214M_(EM).book Page 495 Friday, May 9, 2014 7:1 6 PM

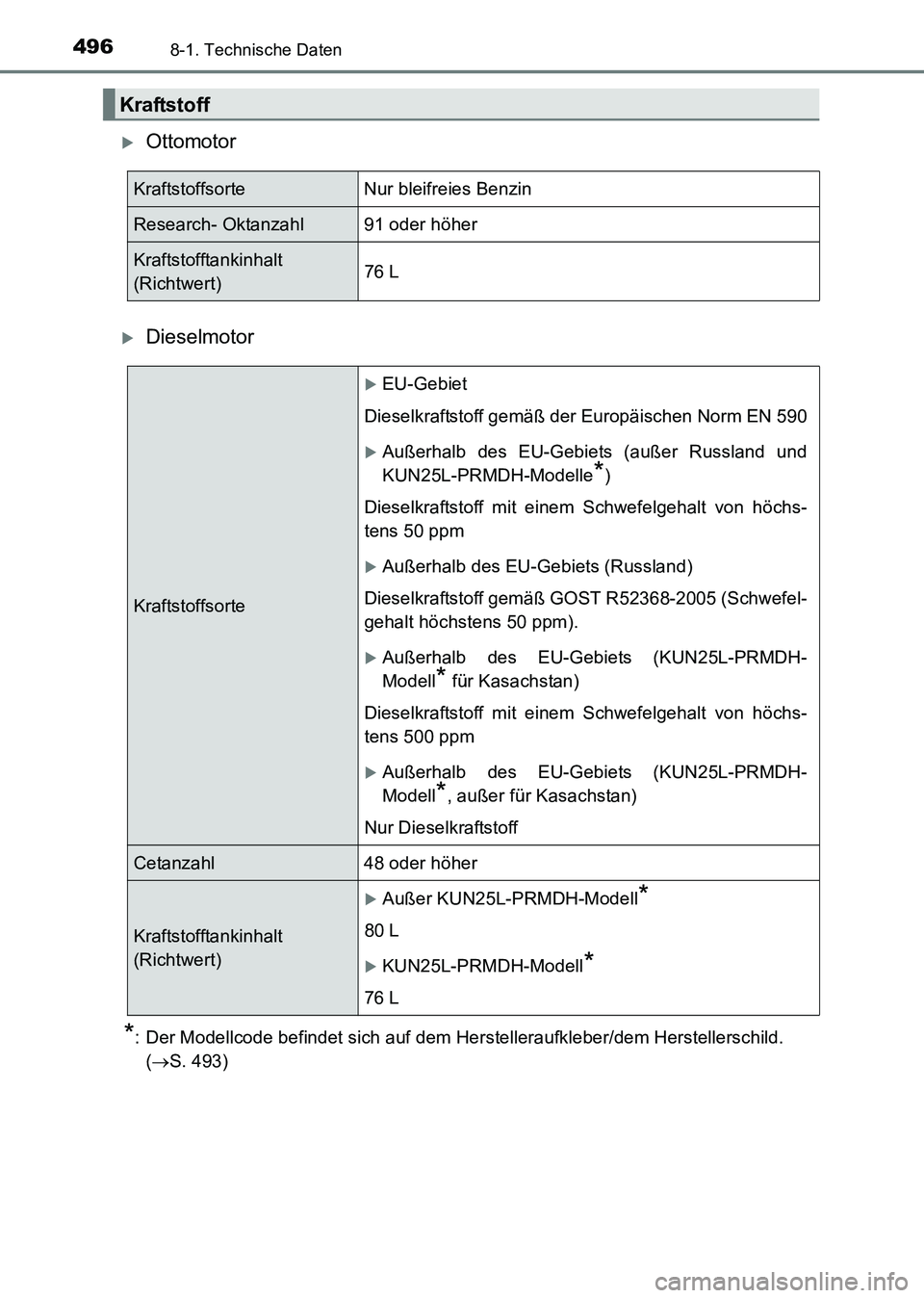

4968-1. Technische Daten
HILUX_OM_OM71214M_(EM)
XOttomotor
XDieselmotor
*: Der Modellcode befindet sich auf dem Herstelleraufkleber/dem Herstellerschild. (→ S. 493)
Kraftstoff
Kraftstoffsorte Nur bleifreies Benzin
Research- Oktanzahl 91 oder höher
Kraftstofftankinhalt
(Richtwert)76 L
Kraftstoffsorte
XEU-Gebiet
Dieselkraftstoff gemäß der Europäischen Norm EN 590
XAußerhalb des EU-Gebiets (außer Russland und
KUN25L-PRMDH-Modelle
*)
Dieselkraftstoff mit einem Schwefelgehalt von höchs-
tens 50 ppm
XAußerhalb des EU-Gebiets (Russland)
Dieselkraftstoff gemäß GOST R52368-2005 (Schwefel-
gehalt höchstens 50 ppm).
XAußerhalb des EU-Gebiets (KUN25L-PRMDH-
Modell
* für Kasachstan)
Dieselkraftstoff mit einem Schwefelgehalt von höchs-
tens 500 ppm
XAußerhalb des EU-Gebiets (KUN25L-PRMDH-
Modell
*, außer für Kasachstan)
Nur Dieselkraftstoff
Cetanzahl 48 oder höher
Kraftstofftankinhalt
(Richtwert)
XAußer KUN25L-PRMDH-Modell*
80 L
XKUN25L-PRMDH-Modell*
76 L
HILUX_OM_OM71214M_(EM).book Page 496 Friday, May 9, 2014 7:1 6 PM
