2015 TOYOTA HILUX Betriebsanleitungen (in German)

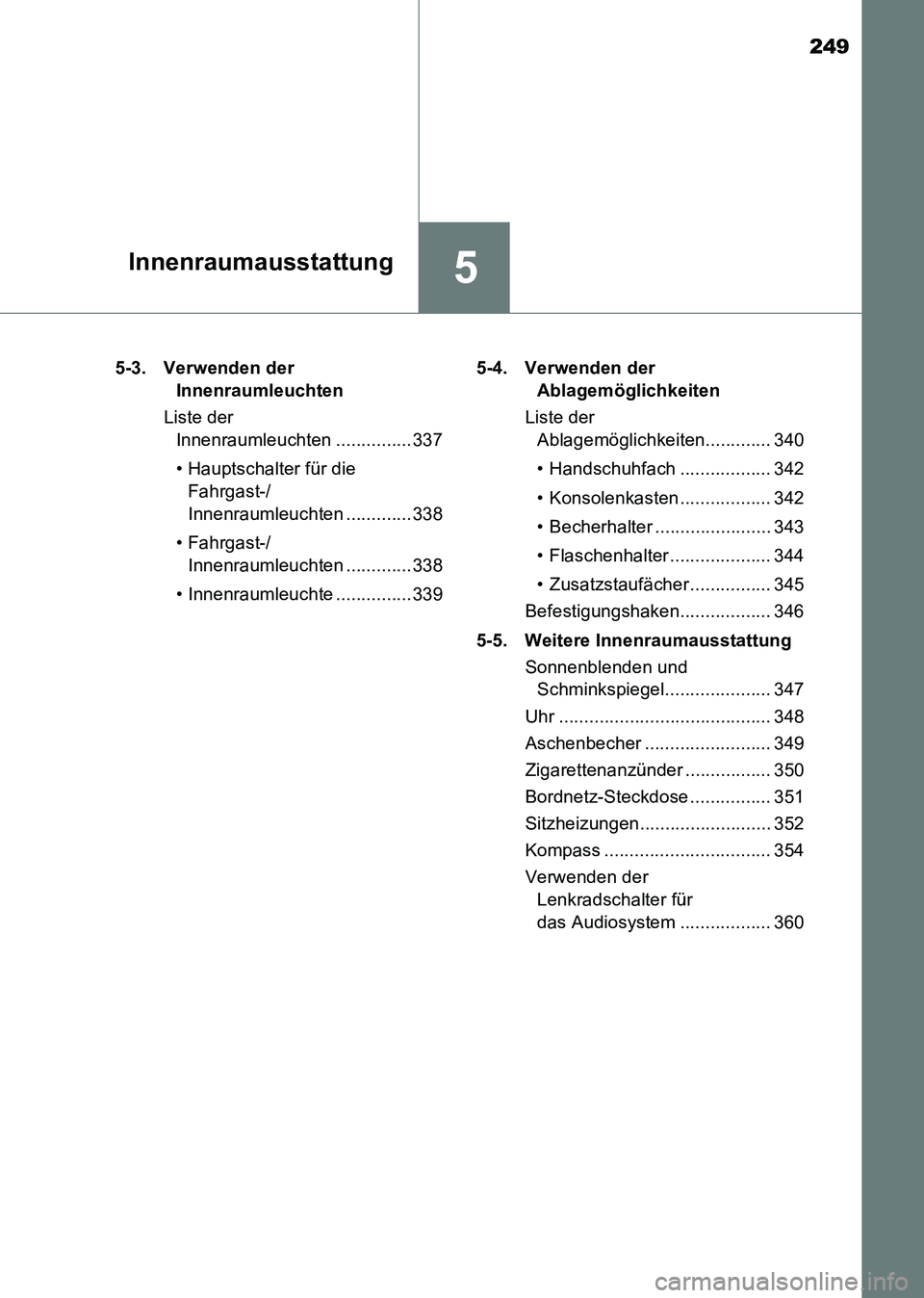

249
5Innenraumausstattung
HILUX_OM_OM71214M_(EM)5-3. Verwenden der
Innenraumleuchten
Liste der Innenraumleuchten ...............337
• Hauptschalter für die Fahrgast-/
Innenraumleuchten .............338
• Fahrgast-/ Innenraumleuchten .............338
• Innenraumleuchte ...............339 5-4. Verwenden der
Ablagemöglichkeiten
Liste der Ablagemöglichkeiten............. 340
• Handschuhfach .................. 342
• Konsolenkasten.................. 342
• Becherhalter ....................... 343
• Flaschenhalter .................... 344
• Zusatzstaufächer................ 345
Befestigungshaken.................. 346
5-5. Weitere Innenraumausstattung Sonnenblenden und Schminkspiegel..................... 347
Uhr .......................................... 348
Aschenbecher ......................... 349
Zigarettenanzünder ................. 350
Bordnetz-Steckdose ................ 351
Sitzheizungen.......................... 352
Kompass ................................. 354
Verwenden der Lenkradschalter für
das Audiosystem .................. 360
HILUX_OM_OM71214M_(EM).book Page 249 Friday, May 9, 2014 7:1 6 PM

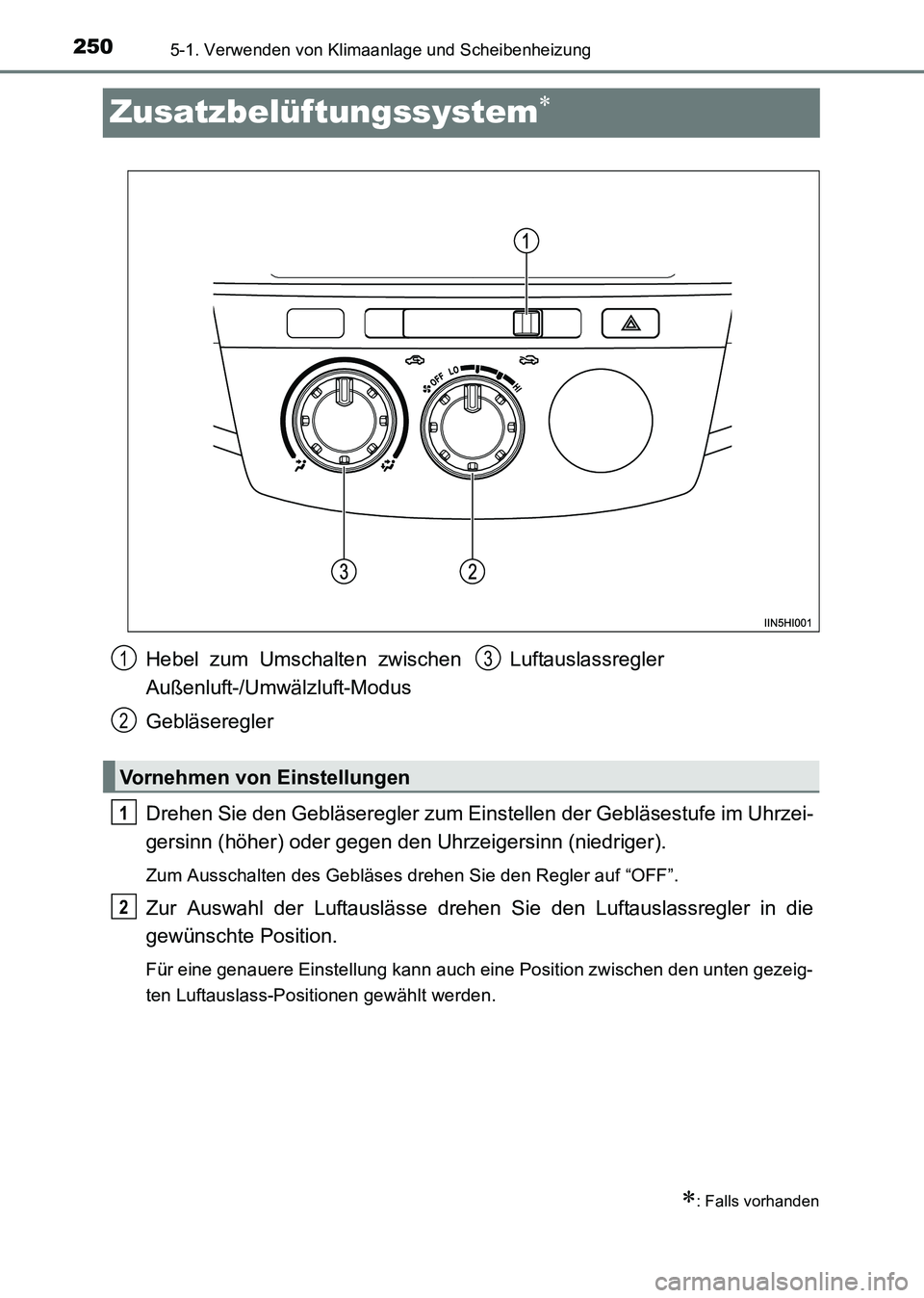

2505-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71214M_(EM)
Zusatzbelüftungssystem∗
Drehen Sie den Gebläseregler zum Einstellen der Gebläsestufe im Uhrzei-
gersinn (höher) oder gegen den Uhrzeigersinn (niedriger).
Zum Ausschalten des Gebläses drehen Sie den Regler auf “OFF”.
Zur Auswahl der Luftauslässe drehen Sie den Luftauslassregler in die
gewünschte Position.
Für eine genauere Einstellung kann auch eine Position zwischen den unten gezeig-
ten Luftauslass-Positionen gewählt werden.
∗: Falls vorhanden
Hebel zum Umschalten zwischen
Außenluft-/Umwälzluft-Modus
GebläsereglerLuftauslassregler
Vornehmen von Einstellungen
1
2
3
1
2
HILUX_OM_OM71214M_(EM).book Page 250 Friday, May 9, 2014 7:1
6 PM

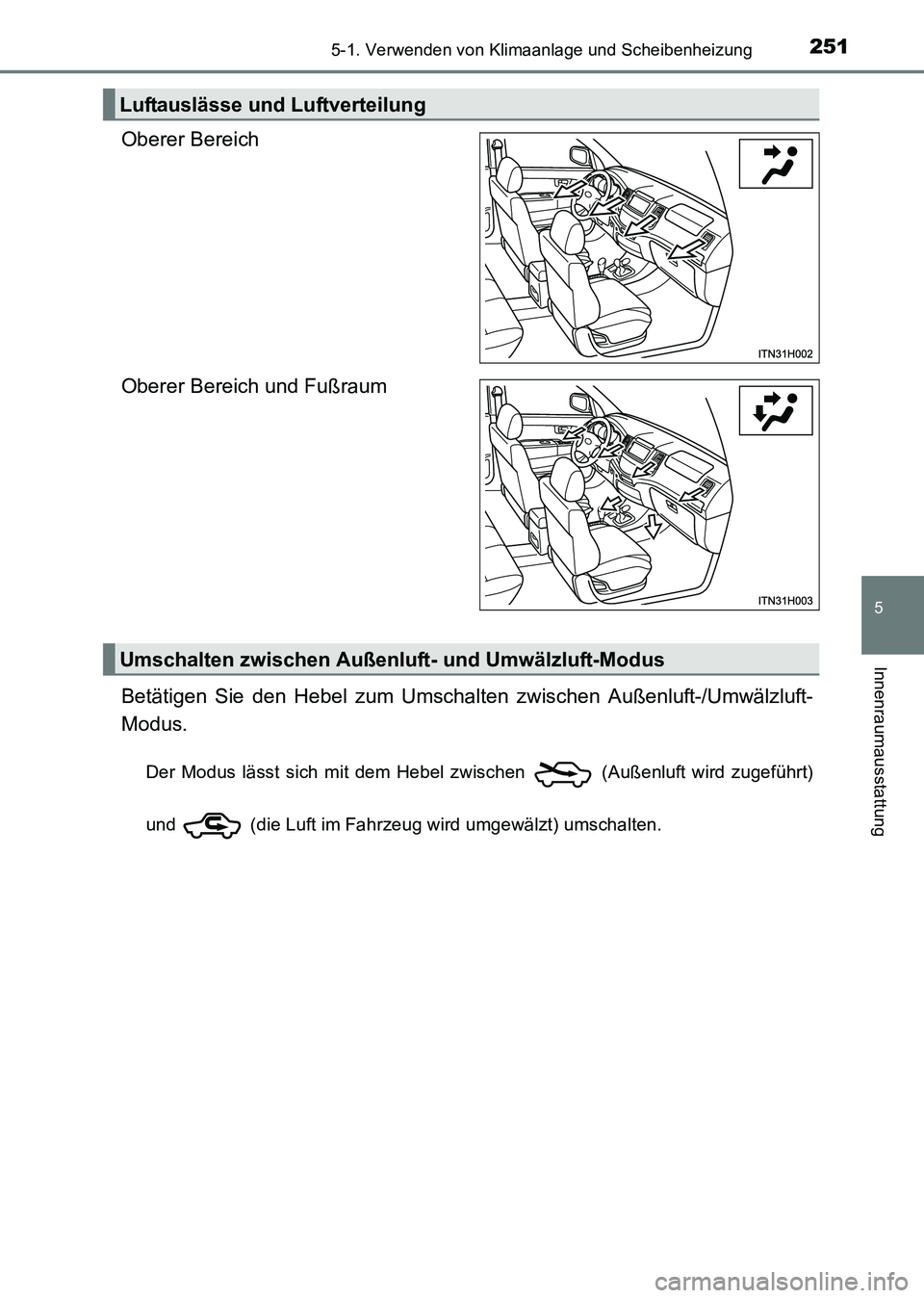

2515-1. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
HILUX_OM_OM71214M_(EM)
Oberer Bereich
Oberer Bereich und Fußraum
Betätigen Sie den Hebel zum Umschalten zwischen Außenluft-/Umwälzluft-
Modus.
Der Modus lässt sich mit dem Hebel zwischen (Außenluft wird zugeführt)
und (die Luft im Fahrzeug wird umgewälzt) umschalten.
Luftauslässe und Luftverteilung
Umschalten zwischen Außenluft- und Umwälzluft-Modus
HILUX_OM_OM71214M_(EM).book Page 251 Friday, May 9, 2014 7:16 PM

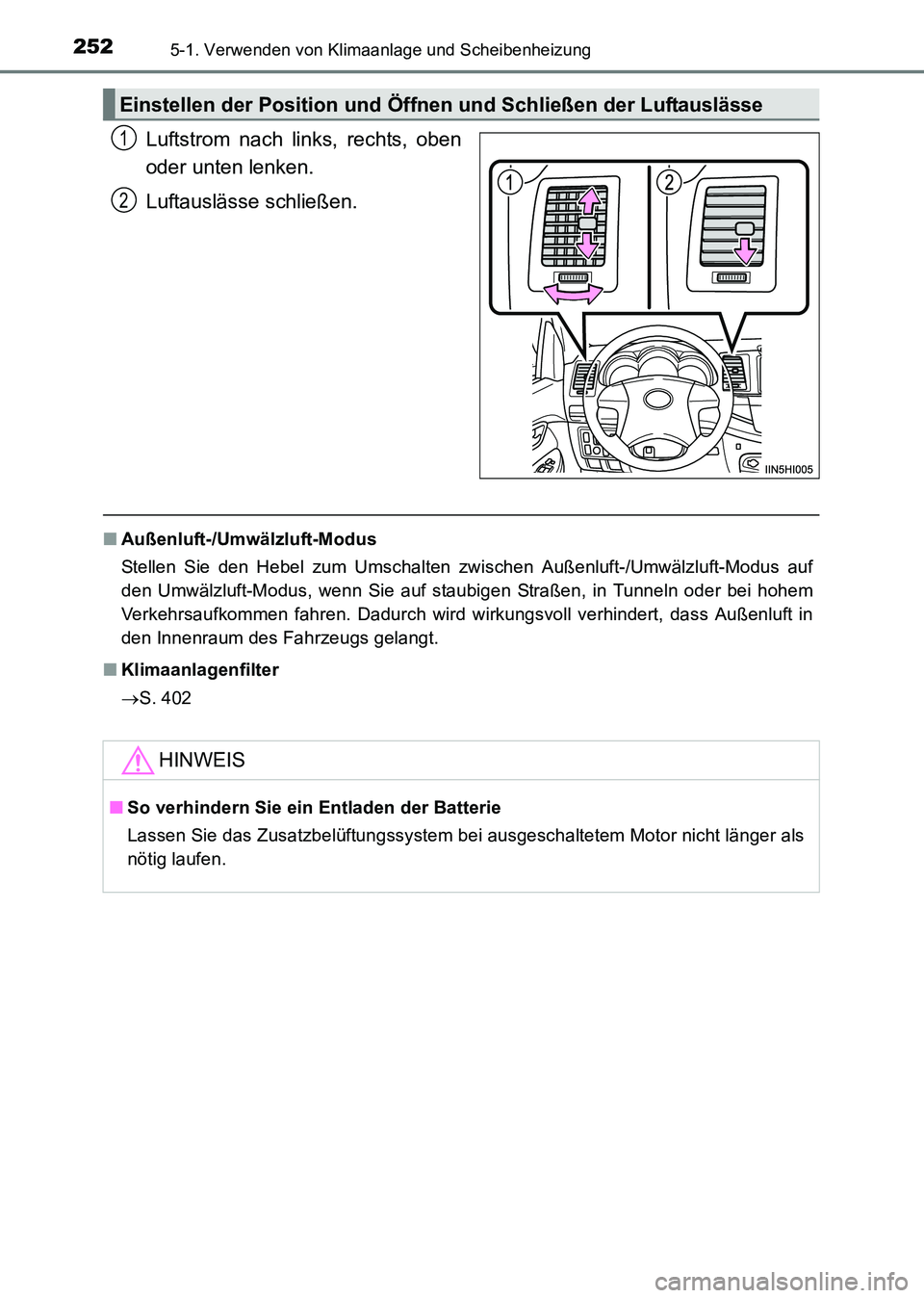

2525-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71214M_(EM)
Luftstrom nach links, rechts, oben
oder unten lenken.
Luftauslässe schließen.
■Außenluft-/Umwälzluft-Modus
Stellen Sie den Hebel zum Umschalten zwischen Außenluft-/Umwälzluft-Modus auf
den Umwälzluft-Modus, wenn Sie auf staubigen Straßen, in Tunneln oder bei hohem
Verkehrsaufkommen fahren. Dadurch wird wirkungsvoll verhindert, dass Außenluft in
den Innenraum des Fahrzeugs gelangt.
■ Klimaanlagenfilter
→S. 402
Einstellen der Position und Öffnen und Schließen der Luftauslässe
1
2
HINWEIS
■ So verhindern Sie ein Entladen der Batterie
Lassen Sie das Zusatzbelüftungssystem bei ausgeschaltetem Motor nicht länger als
nötig laufen.
HILUX_OM_OM71214M_(EM).book Page 252 Friday, May 9, 2014 7:1 6 PM

253
5

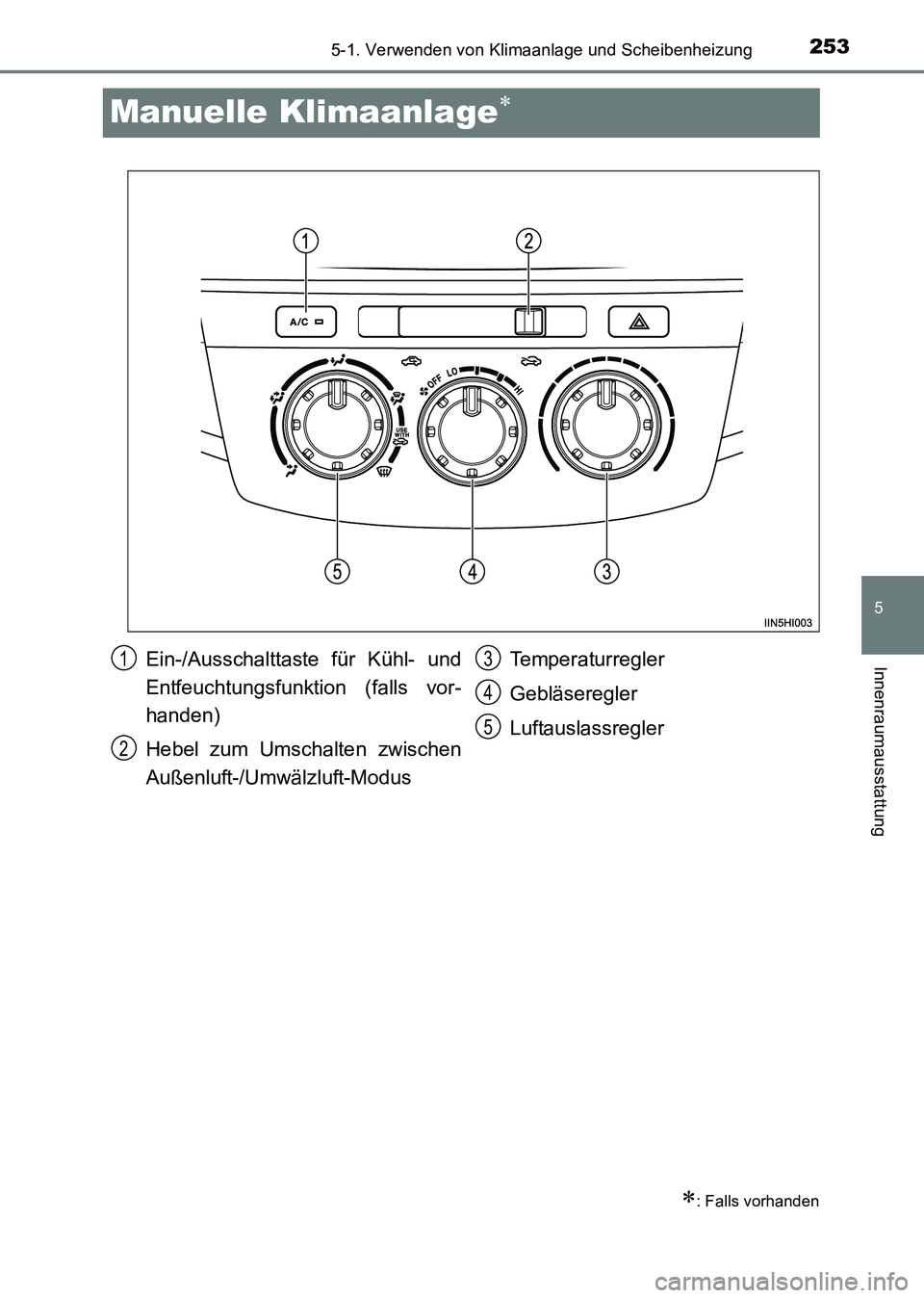

5-1. Verwenden von Klimaanlage und Scheibenheizung
Innenraumausstattung
HILUX_OM_OM71214M_(EM)
Manuelle Klimaanlage∗
∗: Falls vorhanden
Ein-/Ausschalttaste für Kühl- und
Entfeuchtungsfunktion (falls vor-
handen)
Hebel zum Umschalten zwischen
Außenluft-/Umwälzluft-ModusTemperaturregler
Gebläseregler
Luftauslassregler1
2
3
4
5
HILUX_OM_OM71214M_(EM).book Page 253 Friday, May 9, 2014 7:1
6 PM

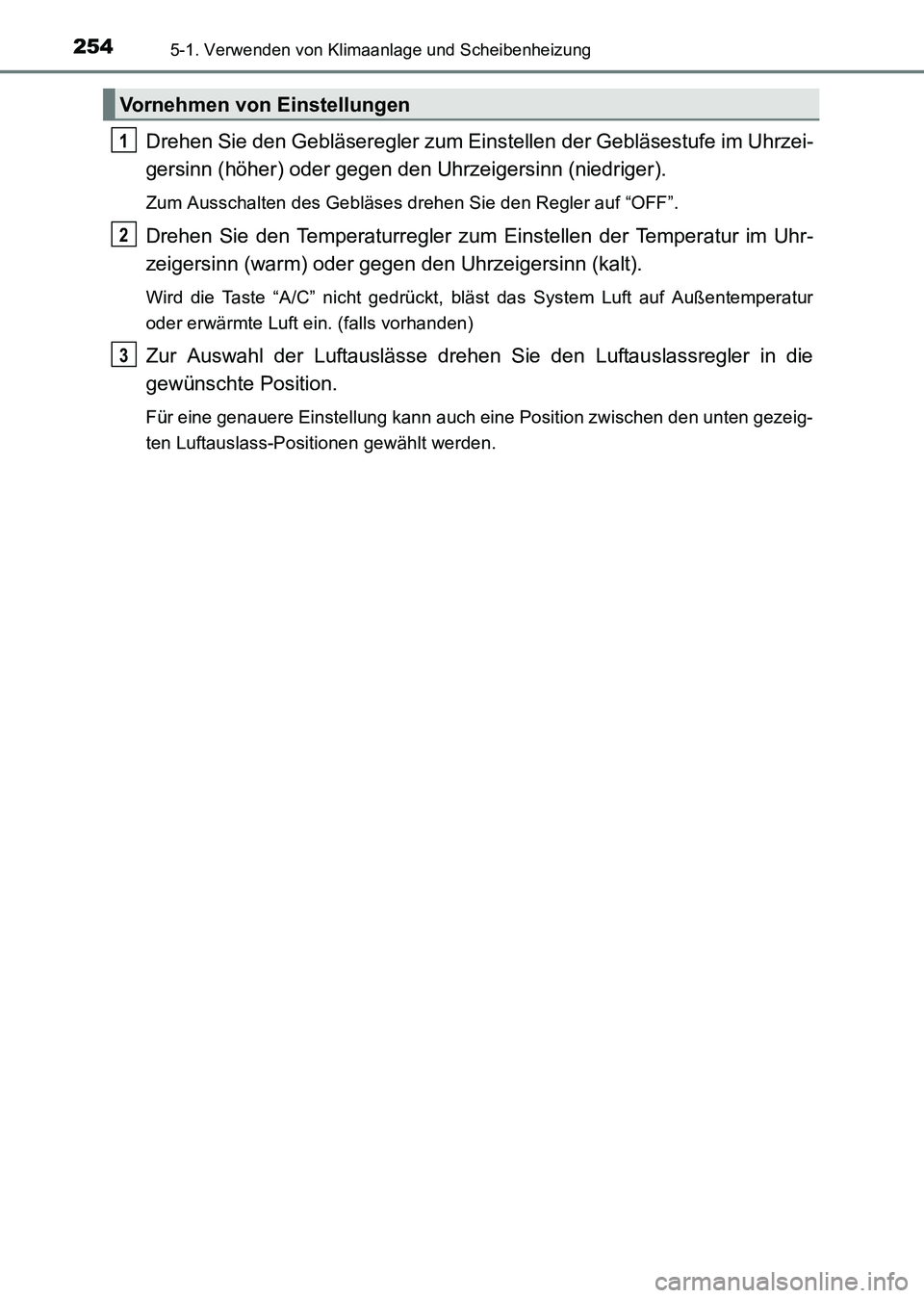

2545-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71214M_(EM)
Drehen Sie den Gebläseregler zum Einstellen der Gebläsestufe im Uhrzei-
gersinn (höher) oder gegen den Uhrzeigersinn (niedriger).
Zum Ausschalten des Gebläses drehen Sie den Regler auf “OFF”.
Drehen Sie den Temperaturregler zum Einstellen der Temperatur im Uhr-
zeigersinn (warm) oder gegen den Uhrzeigersinn (kalt).
Wird die Taste “A/C” nicht gedrückt, bläst das System Luft auf Außentemperatur
oder erwärmte Luft ein. (falls vorhanden)
Zur Auswahl der Luftauslässe drehen Sie den Luftauslassregler in die
gewünschte Position.
Für eine genauere Einstellung kann auch eine Position zwischen den unten gezeig-
ten Luftauslass-Positionen gewählt werden.
Vornehmen von Einstellungen
1
2
3
HILUX_OM_OM71214M_(EM).book Page 254 Friday, May 9, 2014 7:16 PM

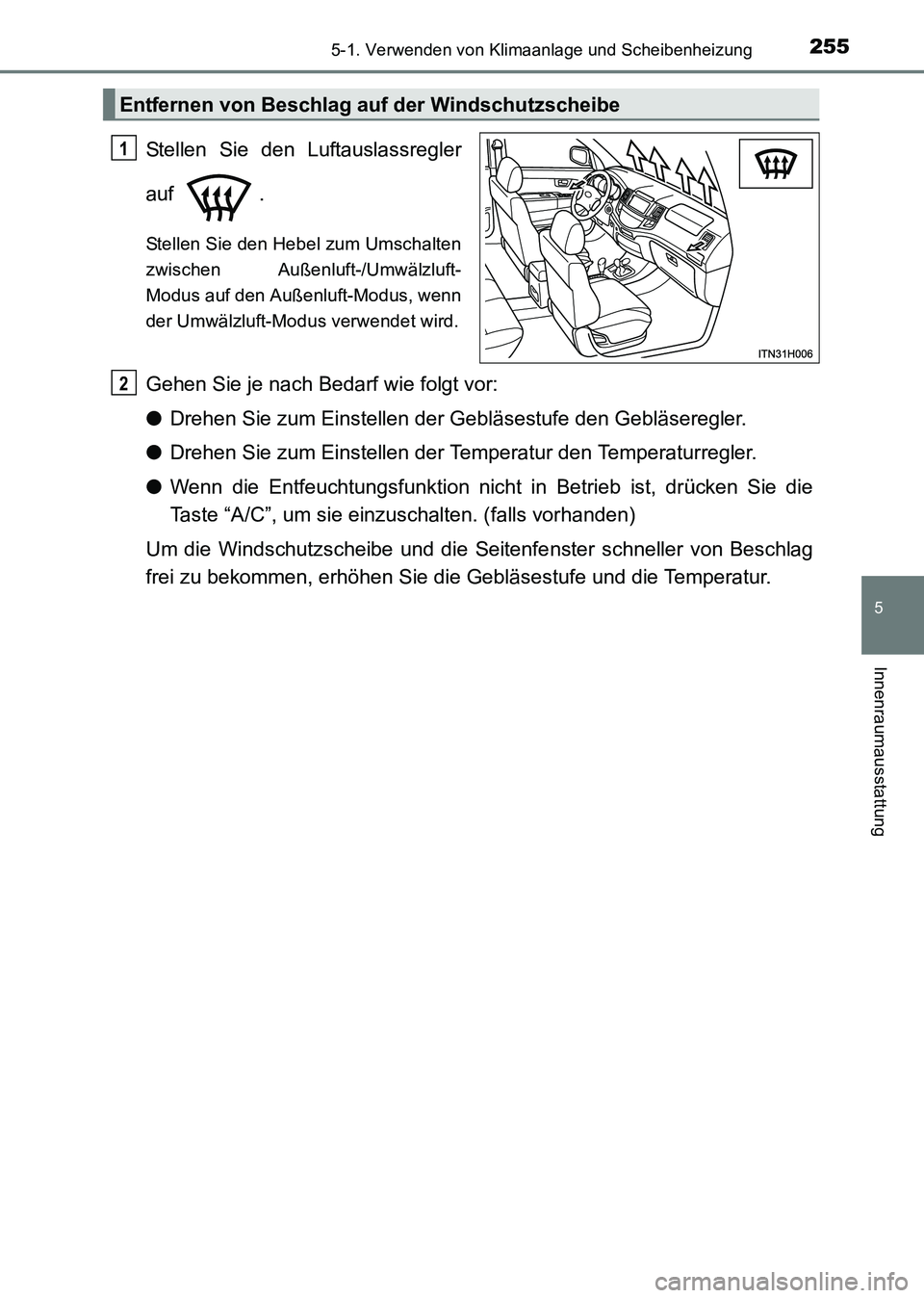

2555-1. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
HILUX_OM_OM71214M_(EM)
Stellen Sie den Luftauslassregler
auf .
Stellen Sie den Hebel zum Umschalten
zwischen Außenluft-/Umwälzluft-
Modus auf den Außenluft-Modus, wenn
der Umwälzluft-Modus verwendet wird.
Gehen Sie je nach Bedarf wie folgt vor:
●Drehen Sie zum Einstellen der Gebläsestufe den Gebläseregler.
● Drehen Sie zum Einstellen der Temperatur den Temperaturregler.
● Wenn die Entfeuchtungsfunktion nicht in Betrieb ist, drücken Sie die
Taste “A/C”, um sie einzuschalten. (falls vorhanden)
Um die Windschutzscheibe und die Seitenfenster schneller von Beschlag
frei zu bekommen, erhöhen Sie die Gebläsestufe und die Temperatur.
Entfernen von Beschlag auf der Windschutzscheibe
1
2
HILUX_OM_OM71214M_(EM).book Page 255 Friday, May 9, 2014 7:1 6 PM

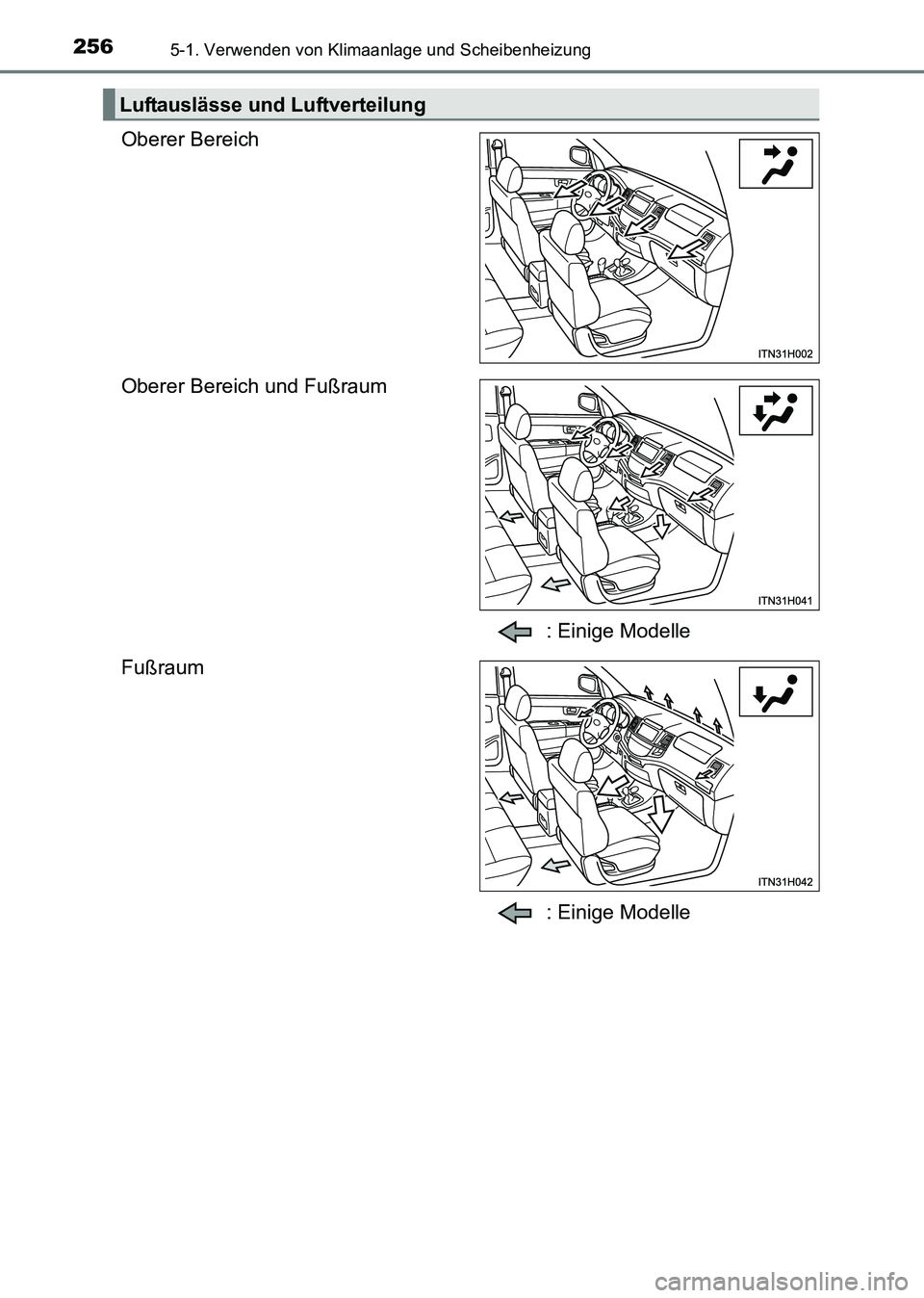

2565-1. Verwenden von Klimaanlage und Scheibenheizung
HILUX_OM_OM71214M_(EM)
Oberer Bereich
Oberer Bereich und Fußraum: Einige Modelle
Fußraum
: Einige Modelle
Luftauslässe und Luftverteilung
HILUX_OM_OM71214M_(EM).book Page 256 Friday, May 9, 2014 7:1 6 PM
