4176-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

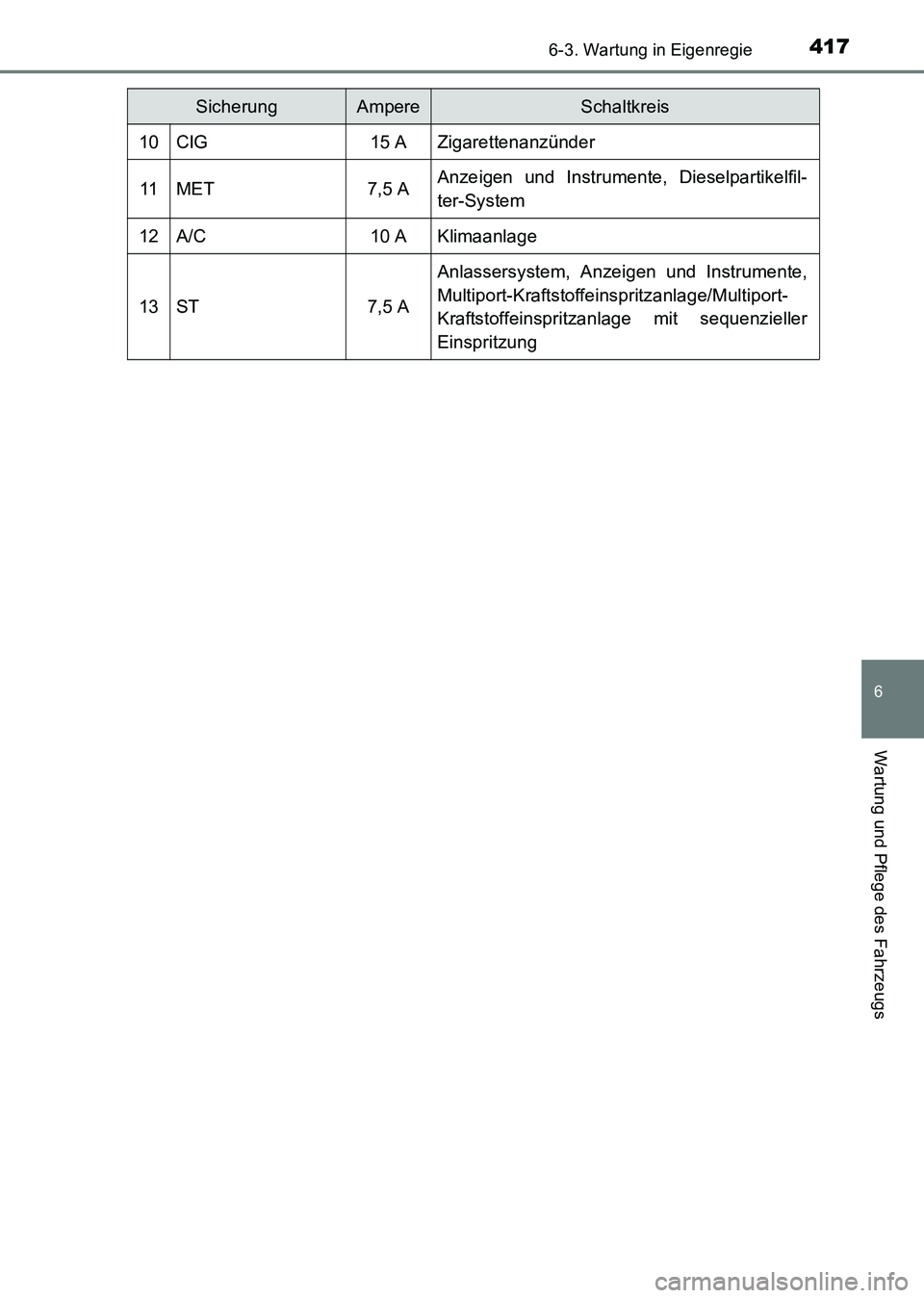

10CIG15 AZigarettenanzünder
11MET7,5 AAnzeigen und Instrumente, Dieselpartikelfil-
ter-System
12A/C10 AKlimaanlage
13ST7,5 A
Anlassersystem, Anzeigen und Instrumente,
Multiport-Kraftstoffeinspritzanlage/Multiport-
Kraftstoffeinspritzanlage mit sequenzieller
Einspritzung
SicherungAmpereSchaltkreis
HILUX_OM_OM71214M_(EM).book Page 417 Friday, May 9, 2014 7:16 PM

4186-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)

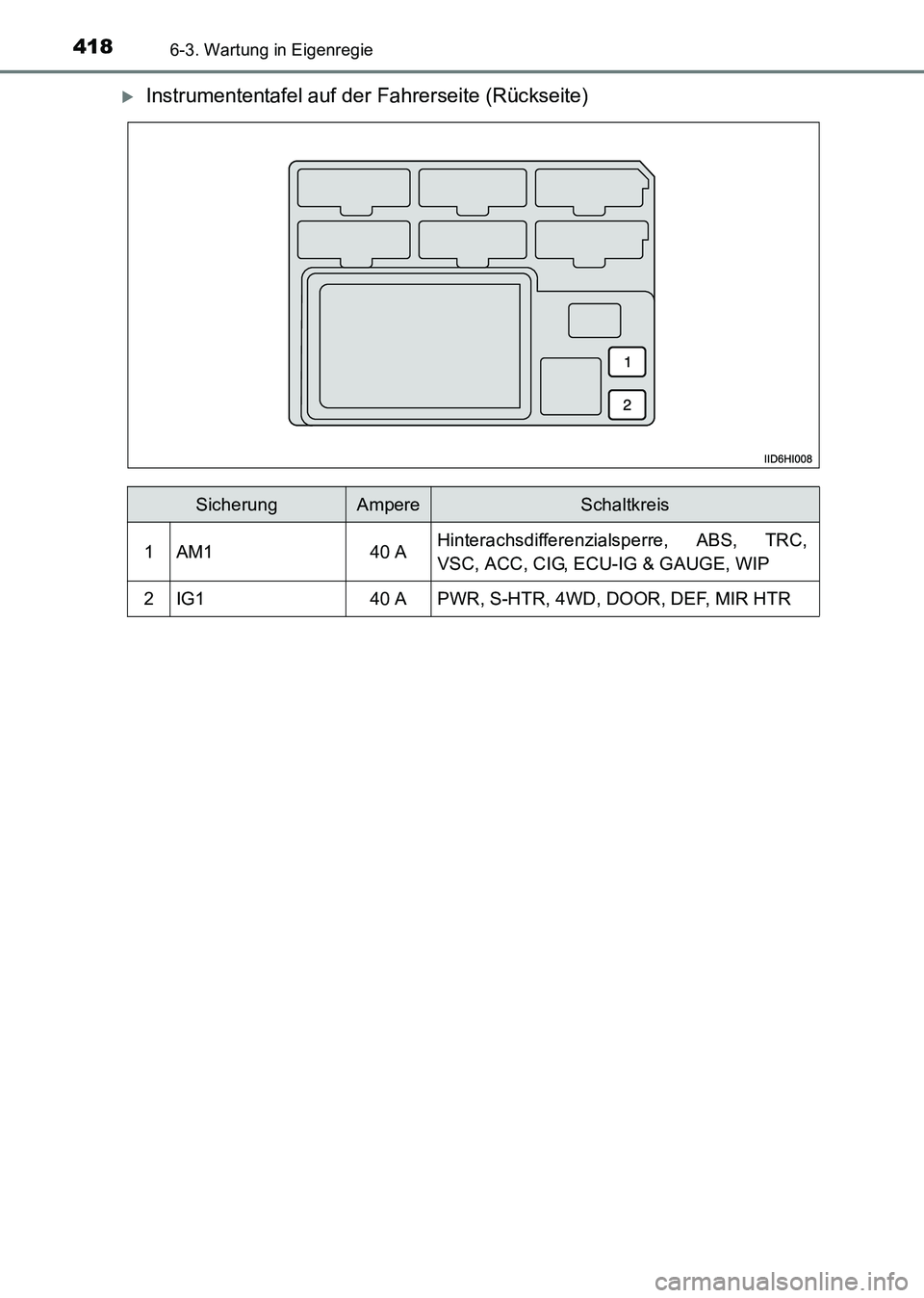

XInstrumententafel auf der Fahrerseite (Rückseite)
SicherungAmpereSchaltkreis
1AM140 AHinterachsdifferenzialsperre, ABS, TRC,
VSC, ACC, CIG, ECU-IG & GAUGE, WIP
2IG140 APWR, S-HTR, 4WD, DOOR, DEF, MIR HTR
HILUX_OM_OM71214M_(EM).book Page 418 Friday, May 9, 2014 7:16 PM

4196-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

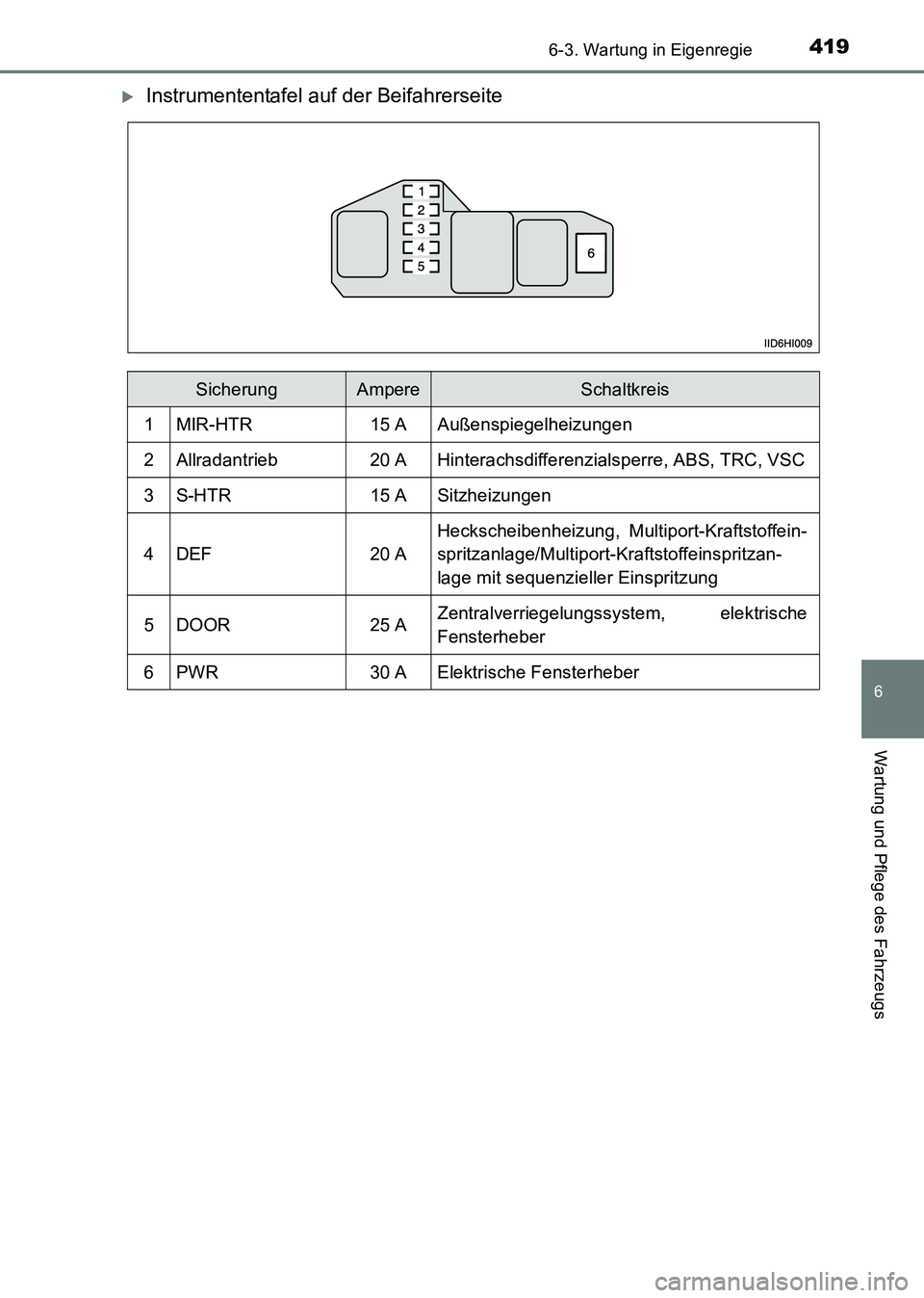

XInstrumententafel auf der Beifahrerseite
SicherungAmpereSchaltkreis
1MIR-HTR15 AAußenspiegelheizungen
2Allradantrieb20 AHinterachsdifferenzialsperre, ABS, TRC, VSC
3S-HTR15 ASitzheizungen
4DEF20 A
Heckscheibenheizung, Multiport-Kraftstoffein-
spritzanlage/Multiport-Kraftstoffeinspritzan-
lage mit sequenzieller Einspritzung
5DOOR25 AZentralverriegelungssystem, elektrische
Fensterheber
6PWR30 AElektrische Fensterheber
HILUX_OM_OM71214M_(EM).book Page 419 Friday, May 9, 2014 7:16 PM

4206-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)

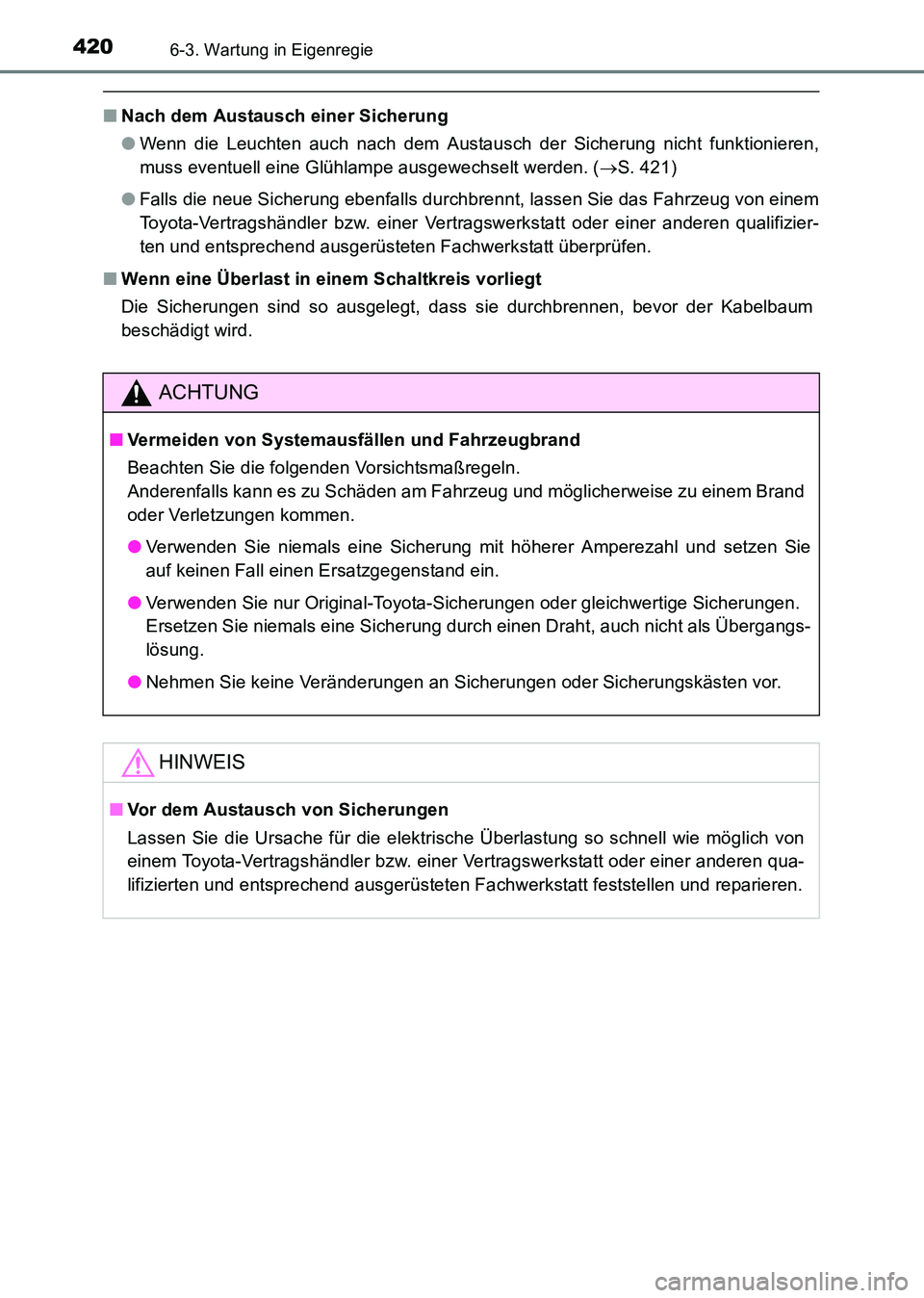

■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss eventuell eine Glühlampe ausgewechselt werden. ( →S. 421)
● Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
■ Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum
beschädigt wird.
ACHTUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand
oder Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit höherer Amperezahl und setzen Sie
auf keinen Fall einen Ersatzgegenstand ein.
● Verwenden Sie nur Original-Toyota-Sicherungen oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangs-
lösung.
● Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Überlastung so schnell wie möglich von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.
HILUX_OM_OM71214M_(EM).book Page 420 Friday, May 9, 2014 7:1 6 PM

421
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

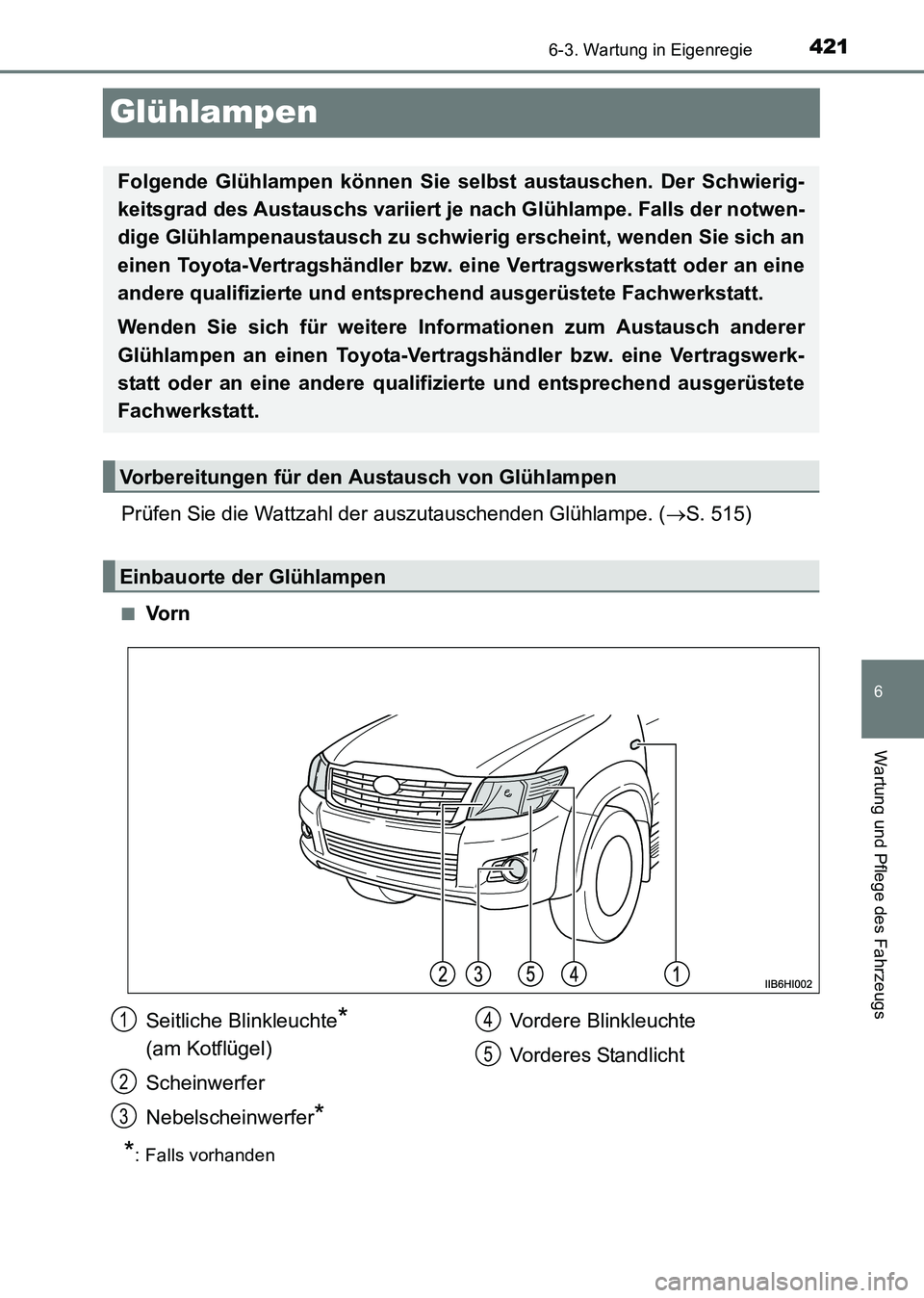

Glühlampen
Prüfen Sie die Wattzahl der auszutauschenden Glühlampe. (→S. 515)
■Vo r n
*: Falls vorhanden
Folgende Glühlampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Glühlampe. Falls der notwen-
dige Glühlampenaustausch zu schwier ig erscheint, wenden Sie sich an
einen Toyota-Vertragshändler bzw. ei ne Vertragswerkstatt oder an eine
andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Wenden Sie sich für weitere Info rmationen zum Austausch anderer
Glühlampen an einen Toyota-Vertragsh ändler bzw. eine Vertragswerk-
statt oder an eine andere qualifi zierte und entsprechend ausgerüstete
Fachwerkstatt.
Vorbereitungen für den Austausch von Glühlampen
Einbauorte der Glühlampen
Seitliche Blinkleuchte*
(am Kotflügel)
Scheinwerfer
Nebelscheinwerfer
*
Vordere Blinkleuchte
Vorderes Standlicht1
2
3
4
5
HILUX_OM_OM71214M_(EM).book Page 421 Friday, May 9, 2014 7:1 6 PM

4226-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)■

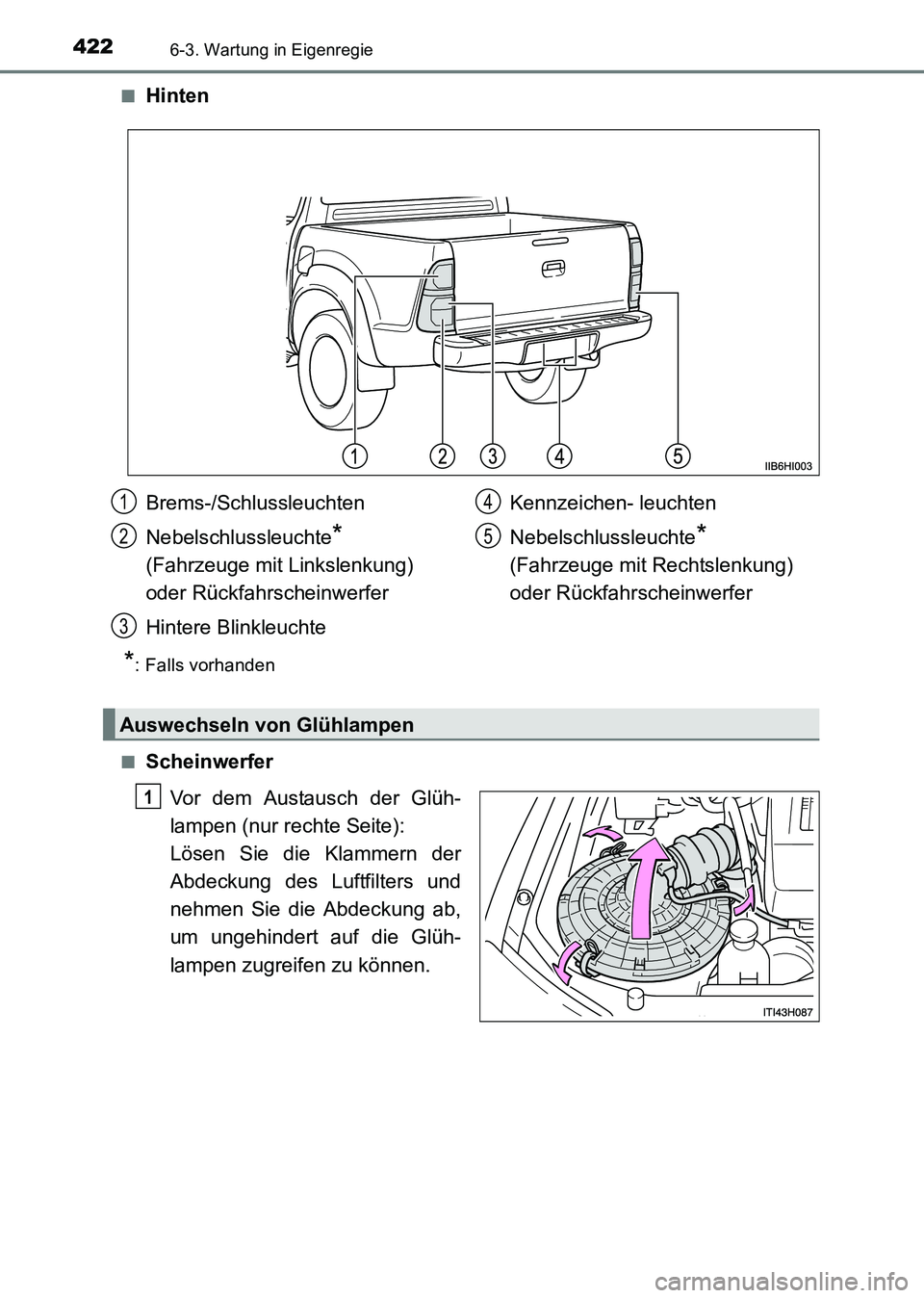

Hinten
*: Falls vorhanden
■
Scheinwerfer Vor dem Austausch der Glüh-
lampen (nur rechte Seite):
Lösen Sie die Klammern der
Abdeckung des Luftfilters und
nehmen Sie die Abdeckung ab,
um ungehindert auf die Glüh-
lampen zugreifen zu können.
Brems-/Schlussleuchten
Nebelschlussleuchte
*
(Fahrzeuge mit Linkslenkung)
oder Rückfahrscheinwerfer
Hintere Blinkleuchte Kennzeichen- leuchten
Nebelschlussleuchte*
(Fahrzeuge mit Rechtslenkung)
oder Rückfahrscheinwerfer
1
2
3
4
5
Auswechseln von Glühlampen
1
HILUX_OM_OM71214M_(EM).book Page 422 Friday, May 9, 2014 7:1 6 PM

4236-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

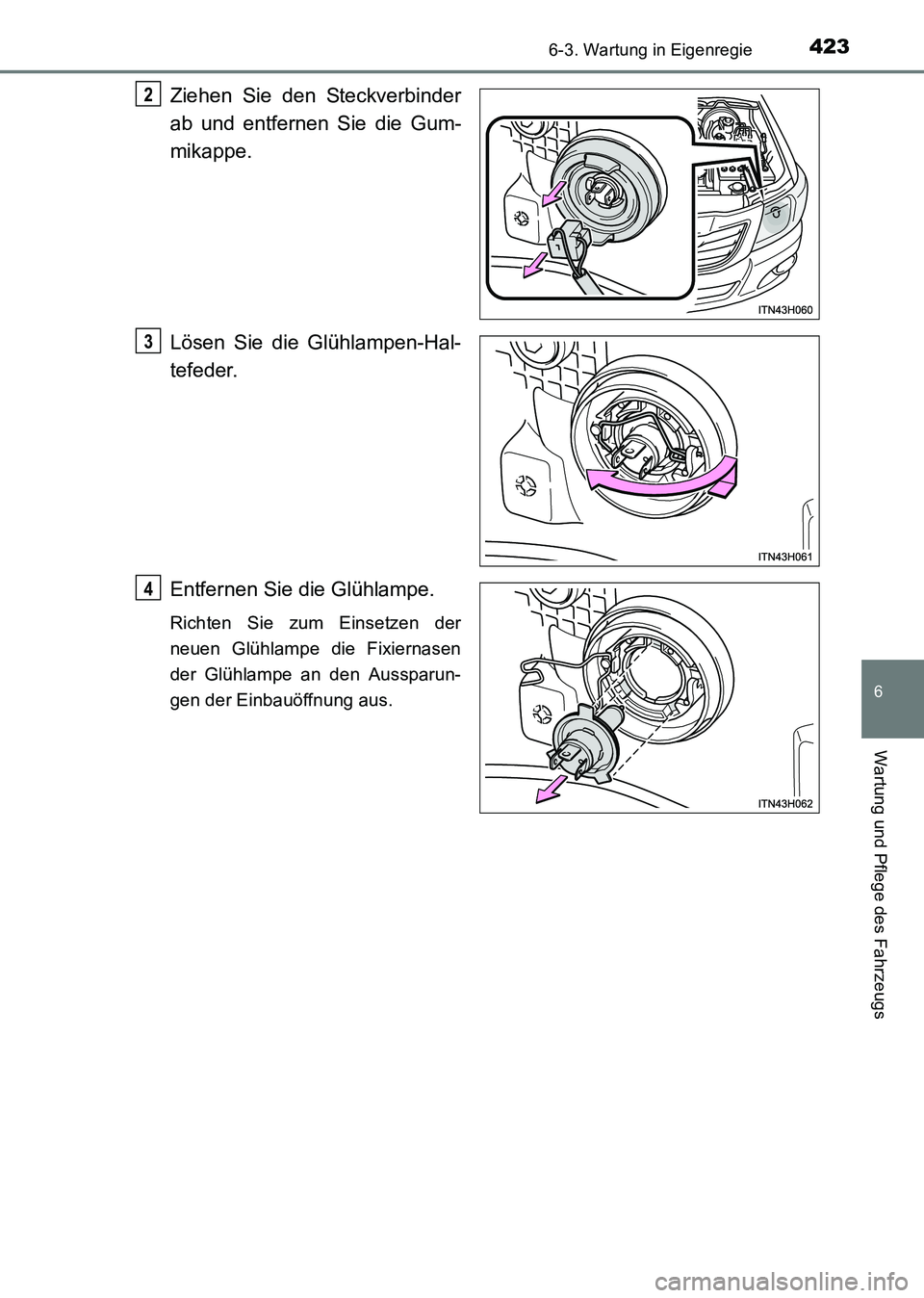

Ziehen Sie den Steckverbinder
ab und entfernen Sie die Gum-
mikappe.
Lösen Sie die Glühlampen-Hal-
tefeder.
Entfernen Sie die Glühlampe.
Richten Sie zum Einsetzen der
neuen Glühlampe die Fixiernasen
der Glühlampe an den Aussparun-
gen der Einbauöffnung aus.
2
3
4
HILUX_OM_OM71214M_(EM).book Page 423 Friday, May 9, 2014 7:16 PM

4246-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)■

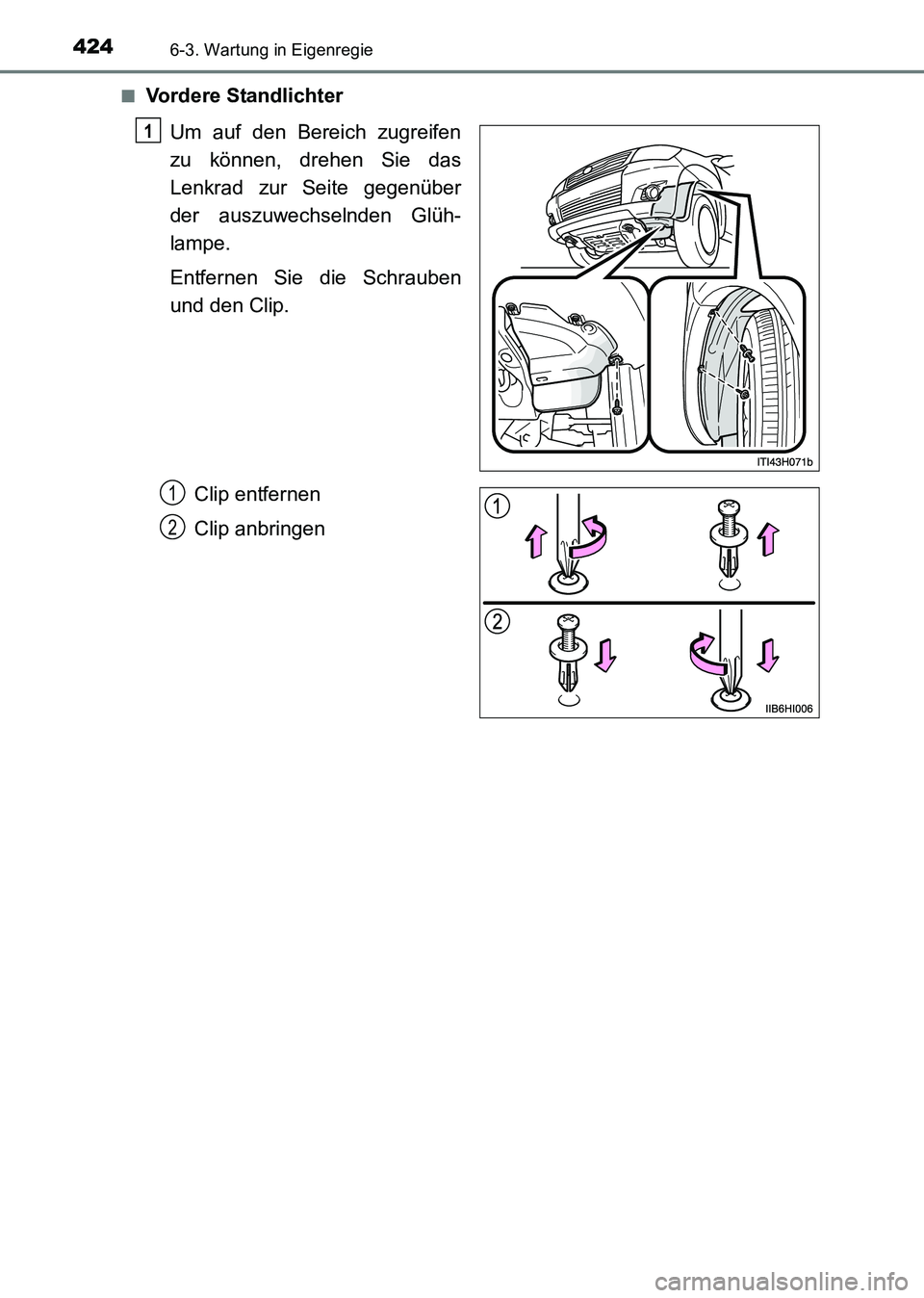

Vordere Standlichter
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
der auszuwechselnden Glüh-
lampe.
Entfernen Sie die Schrauben
und den Clip.
Clip entfernen
Clip anbringen
1
1
2
