2015 TOYOTA HILUX Betriebsanleitungen (in German)

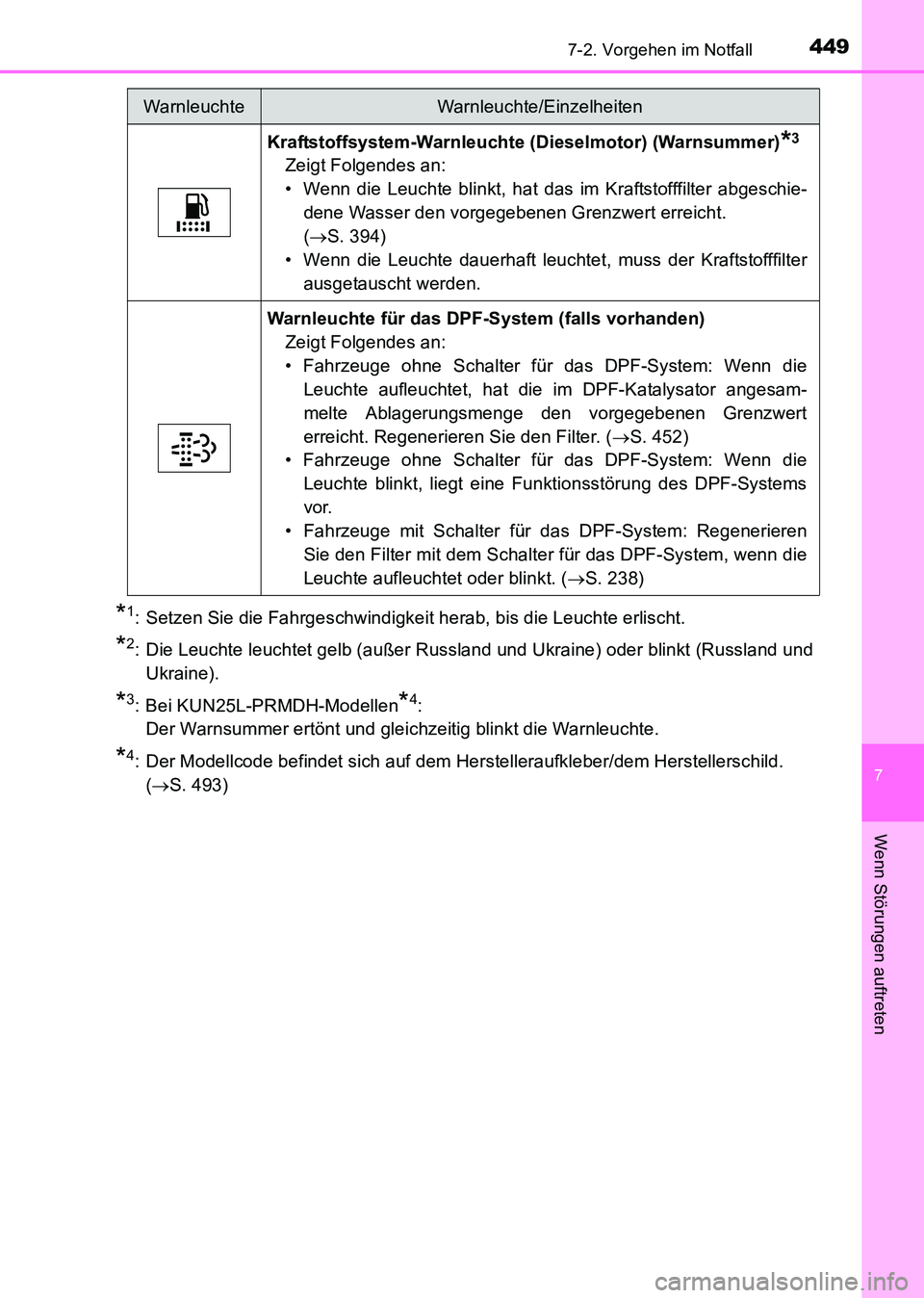

4497-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
HILUX_OM_OM71214M_(EM)
*1: Setzen Sie die Fahrgeschwindigkeit herab, bis die Leuchte erlischt.
*2: Die Leuchte leuchtet gelb (außer Russland und Ukraine) oder blinkt (Russland undUkraine).
*3: Bei KUN25L-PRMDH-Modellen*4:
Der Warnsummer ertönt und gleichzeitig blinkt die Warnleuchte.
*4: Der Modellcode befindet sich auf dem Herstelleraufkleber/dem Herstellerschild.
(→ S. 493)
Kraftstoffsystem-Warnleuchte (Dieselmotor) (Warnsummer)*3
Zeigt Folgendes an:
• Wenn die Leuchte blinkt, hat das im Kraftstofffilter abgeschie-
dene Wasser den vorgegebenen Grenzwert erreicht.
(→ S. 394)
• Wenn die Leuchte dauerhaft leuchtet, muss der Kraftstofffilter ausgetauscht werden.
Warnleuchte für das DPF-System (falls vorhanden)Zeigt Folgendes an:
• Fahrzeuge ohne Schalter für das DPF-System: Wenn dieLeuchte aufleuchtet, hat die im DPF-Katalysator angesam-
melte Ablagerungsmenge den vorgegebenen Grenzwert
erreicht. Regenerieren Sie den Filter. ( →S. 452)
• Fahrzeuge ohne Schalter für das DPF-System: Wenn die
Leuchte blinkt, liegt eine Funktionsstörung des DPF-Systems
vor.
• Fahrzeuge mit Schalter für das DPF-System: Regenerieren
Sie den Filter mit dem Schalter für das DPF-System, wenn die
Leuchte aufleuchtet oder blinkt. ( →S. 238)
WarnleuchteWarnleuchte/Einzelheiten
HILUX_OM_OM71214M_(EM).book Page 449 Friday, May 9, 2014 7:1 6 PM

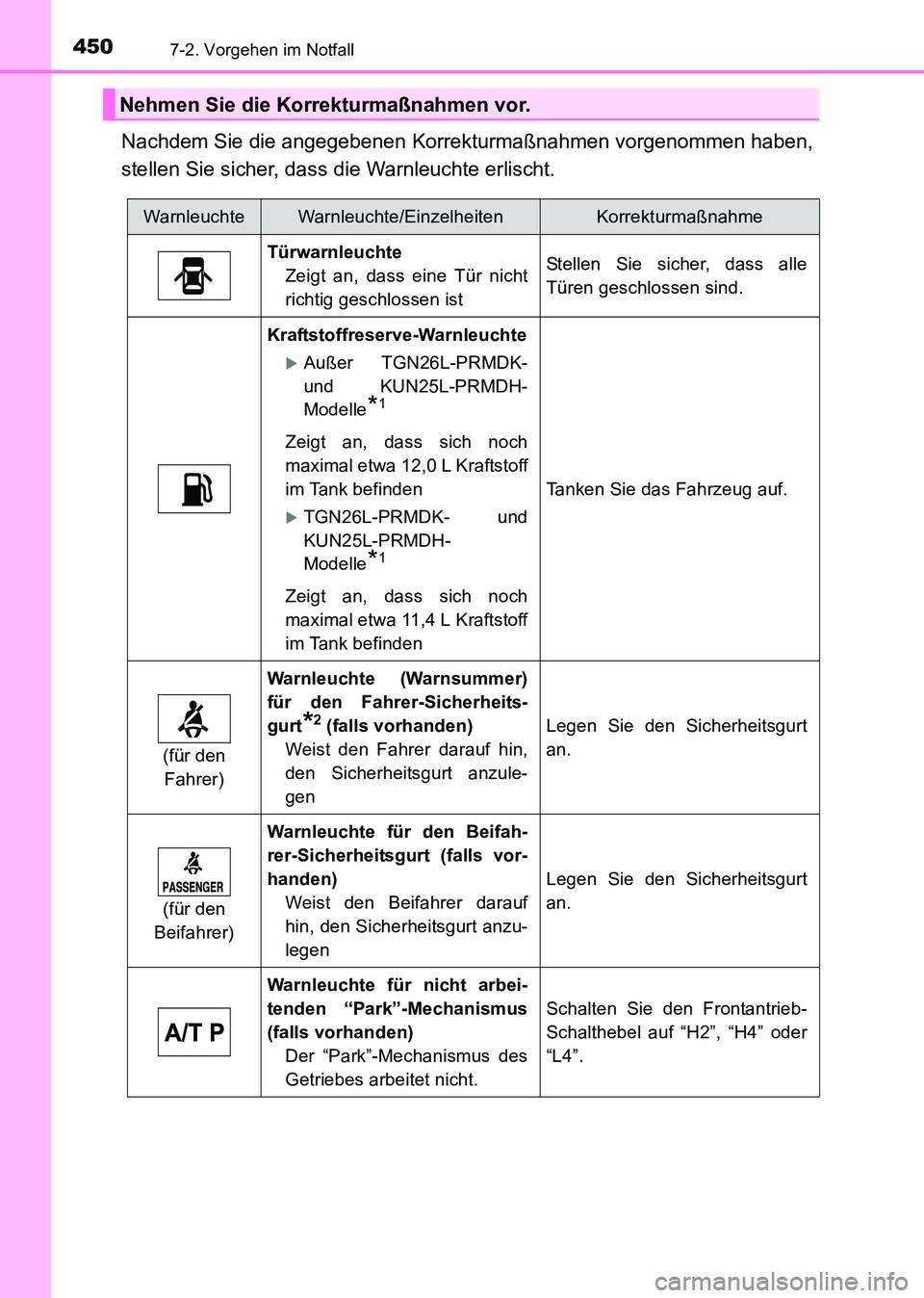

4507-2. Vorgehen im Notfall
HILUX_OM_OM71214M_(EM)
Nachdem Sie die angegebenen Korrekturmaßnahmen vorgenommen haben,
stellen Sie sicher, dass die Warnleuchte erlischt.
Nehmen Sie die Korrekturmaßnahmen vor.
WarnleuchteWarnleuchte/EinzelheitenKorrekturmaßnahme
TürwarnleuchteZeigt an, dass eine Tür nicht
richtig geschlossen istStellen Sie sicher, dass alle
Türen geschlossen sind.
Kraftstoffreserve-Warnleuchte
XAußer TGN26L-PRMDK-
und KUN25L-PRMDH-
Modelle
*1
Zeigt an, dass sich noch
maximal etwa 12,0 L Kraftstoff
im Tank befinden
XTGN26L-PRMDK- und
KUN25L-PRMDH-
Modelle
*1
Zeigt an, dass sich noch
maximal etwa 11,4 L Kraftstoff
im Tank befinden
Tanken Sie das Fahrzeug auf.
(für den Fahrer)
Warnleuchte (Warnsummer)
für den Fahrer-Sicherheits-
gurt
*2 (falls vorhanden)
Weist den Fahrer darauf hin,
den Sicherheitsgurt anzule-
genLegen Sie den Sicherheitsgurt
an.
(für den
Beifahrer)
Warnleuchte für den Beifah-
rer-Sicherheitsgurt (falls vor-
handen) Weist den Beifahrer darauf
hin, den Sicherheitsgurt anzu-
legen
Legen Sie den Sicherheitsgurt
an.
Warnleuchte für nicht arbei-
tenden “Park”-Mechanismus
(falls vorhanden)
Der “Park”-Mechanismus des
Getriebes arbeitet nicht.
Schalten Sie den Frontantrieb-
Schalthebel auf “H2”, “H4” oder
“L4”.
HILUX_OM_OM71214M_(EM).book Page 450 Friday, May 9, 2014 7:1 6 PM

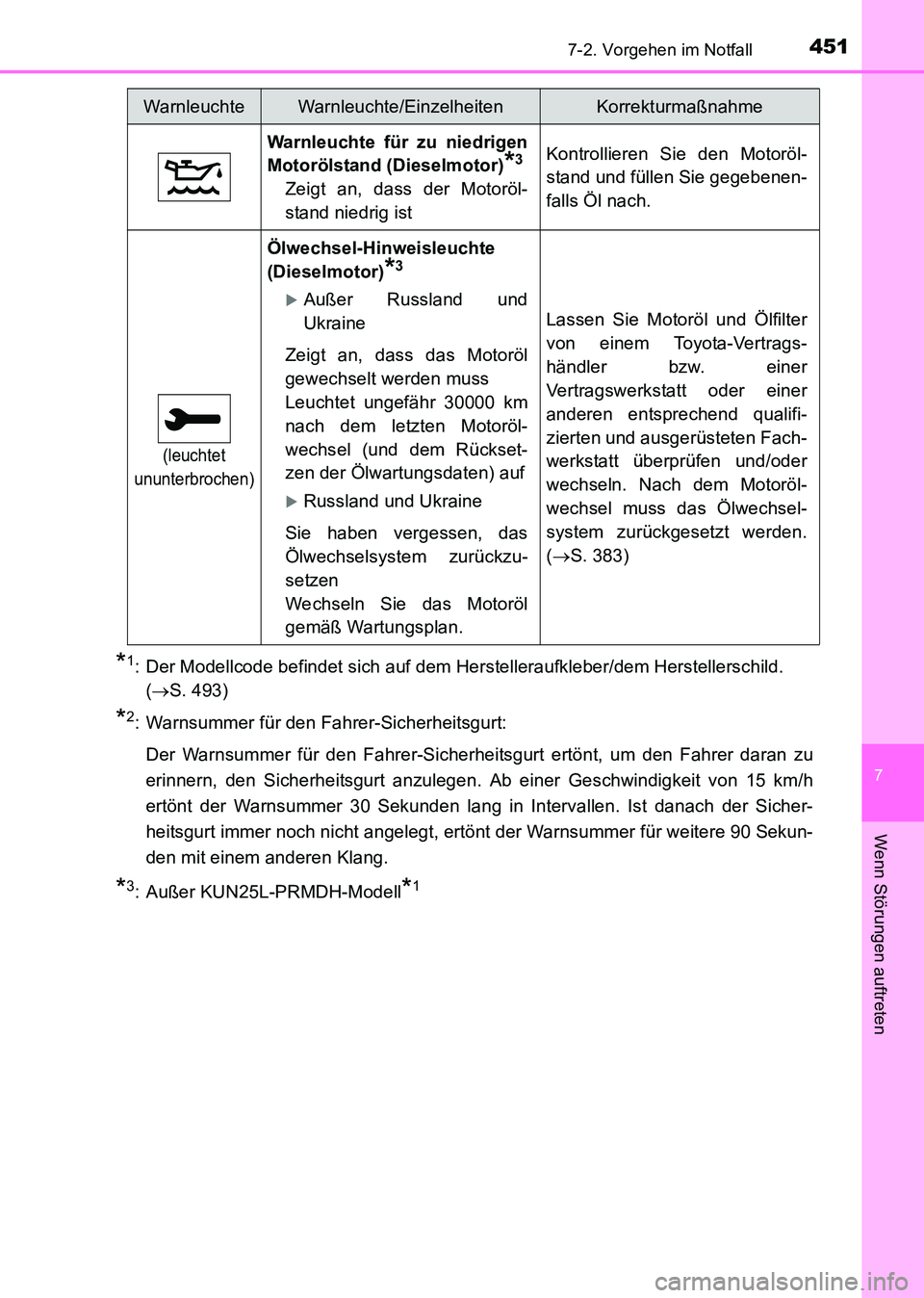

4517-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
HILUX_OM_OM71214M_(EM)
*1: Der Modellcode befindet sich auf dem Herstelleraufkleber/dem Herstellerschild. (→ S. 493)
*2: Warnsummer für den Fahrer-Sicherheitsgurt:
Der Warnsummer für den Fahrer-Sicherheitsgurt ertönt, um den Fahrer daran zu
erinnern, den Sicherheitsgurt anzulegen. Ab einer Geschwindigkeit von 15 km/h
ertönt der Warnsummer 30 Sekunden lang in Intervallen. Ist danach der Sicher-
heitsgurt immer noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekun-
den mit einem anderen Klang.
*3: Außer KUN25L-PRMDH-Modell*1
Warnleuchte für zu niedrigen
Motorölstand (Dieselmotor)
*3
Zeigt an, dass der Motoröl-
stand niedrig ist
Kontrollieren Sie den Motoröl-
stand und füllen Sie gegebenen-
falls Öl nach.
(leuchtet
ununterbrochen)
Ölwechsel-Hinweisleuchte
(Dieselmotor)
*3
XAußer Russland und
Ukraine
Zeigt an, dass das Motoröl
gewechselt werden muss
Leuchtet ungefähr 30000 km
nach dem letzten Motoröl-
wechsel (und dem Rückset-
zen der Ölwartungsdaten) auf
XRussland und Ukraine
Sie haben vergessen, das
Ölwechselsystem zurückzu-
setzen
Wechseln Sie das Motoröl
gemäß Wartungsplan.
Lassen Sie Motoröl und Ölfilter
von einem Toyota-Vertrags-
händler bzw. einer
Vertragswerkstatt oder einer
anderen entsprechend qualifi-
zierten und ausgerüsteten Fach-
werkstatt überprüfen und/oder
wechseln. Nach dem Motoröl-
wechsel muss das Ölwechsel-
system zurückgesetzt werden.
( → S. 383)
WarnleuchteWarnleuchte/EinzelheitenKorrekturmaßnahme
HILUX_OM_OM71214M_(EM).book Page 451 Friday, May 9, 2014 7:1 6 PM

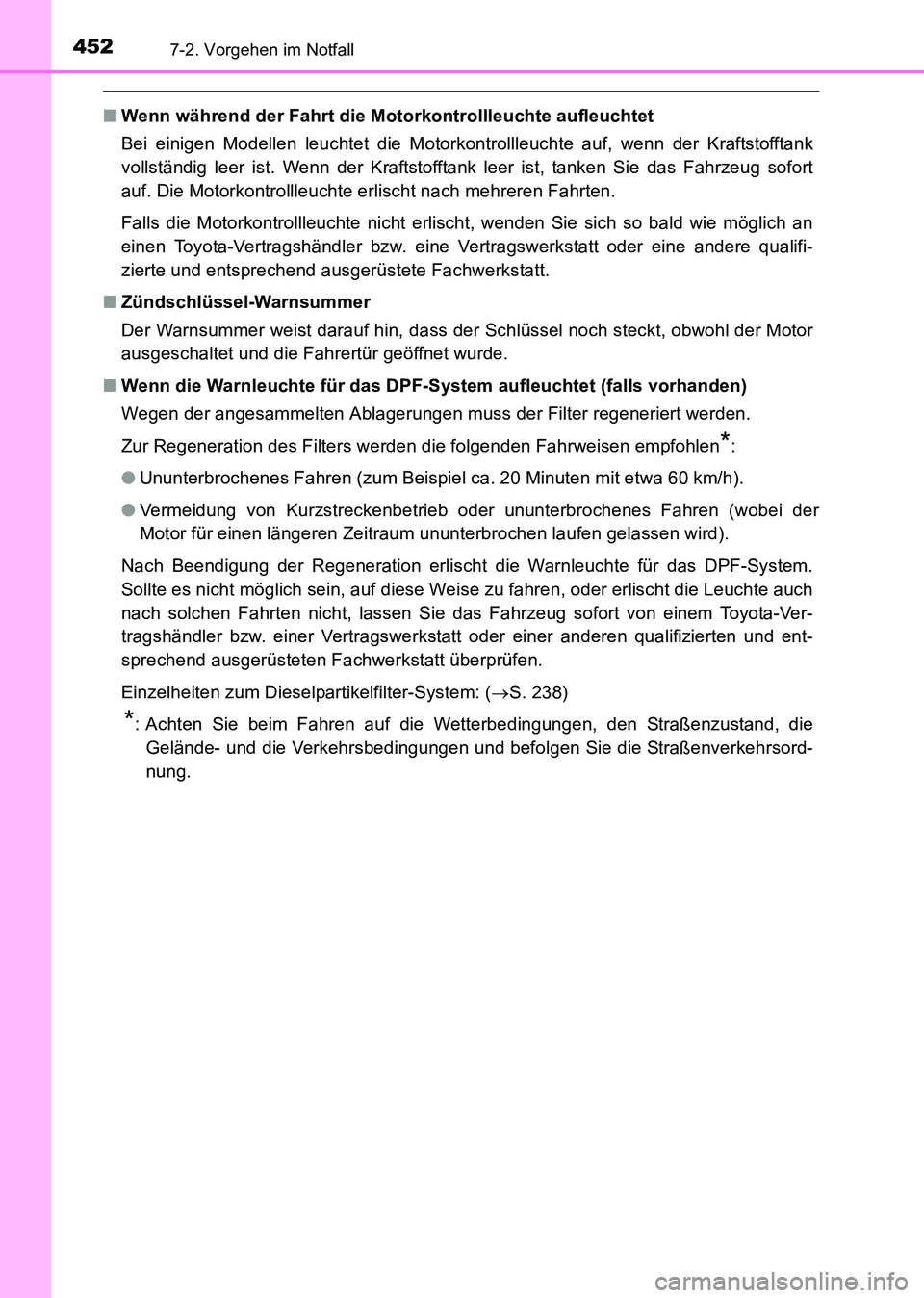

4527-2. Vorgehen im Notfall
HILUX_OM_OM71214M_(EM)
■Wenn während der Fahrt die Motorkontrollleuchte aufleuchtet
Bei einigen Modellen leuchtet die Motorkontrollleuchte auf, wenn der Kraftstofftank
vollständig leer ist. Wenn der Kraftstofftank leer ist, tanken Sie das Fahrzeug sofort
auf. Die Motorkontrollleuchte erlischt nach mehreren Fahrten.
Falls die Motorkontrollleuchte nicht erlischt, wenden Sie sich so bald wie möglich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.
■ Zündschlüssel-Warnsummer
Der Warnsummer weist darauf hin, dass der Schlüssel noch steckt, obwohl der Motor
ausgeschaltet und die Fahrertür geöffnet wurde.
■ Wenn die Warnleuchte für das DPF-System aufleuchtet (falls vorhanden)
Wegen der angesammelten Ablagerungen muss der Filter regeneriert werden.
Zur Regeneration des Filters werden die folgenden Fahrweisen empfohlen
*:
● Ununterbrochenes Fahren (zum Beispiel ca. 20 Minuten mit etwa 60 km/h).
● Vermeidung von Kurzstreckenbetrieb oder ununterbrochenes Fahren (wobei der
Motor für einen längeren Zeitraum ununterbrochen laufen gelassen wird).
Nach Beendigung der Regeneration erlischt die Warnleuchte für das DPF-System.
Sollte es nicht möglich sein, auf diese Weise zu fahren, oder erlischt die Leuchte auch
nach solchen Fahrten nicht, lassen Sie das Fahrzeug sofort von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
Einzelheiten zum Dieselpartikelfilter-System: ( →S. 238)
*: Achten Sie beim Fahren auf die Wetterbedingungen, den Straßenzustand, die
Gelände- und die Verkehrsbedingungen und befolgen Sie die Straßenverkehrsord-
nung.
HILUX_OM_OM71214M_(EM).book Page 452 Friday, May 9, 2014 7:1 6 PM

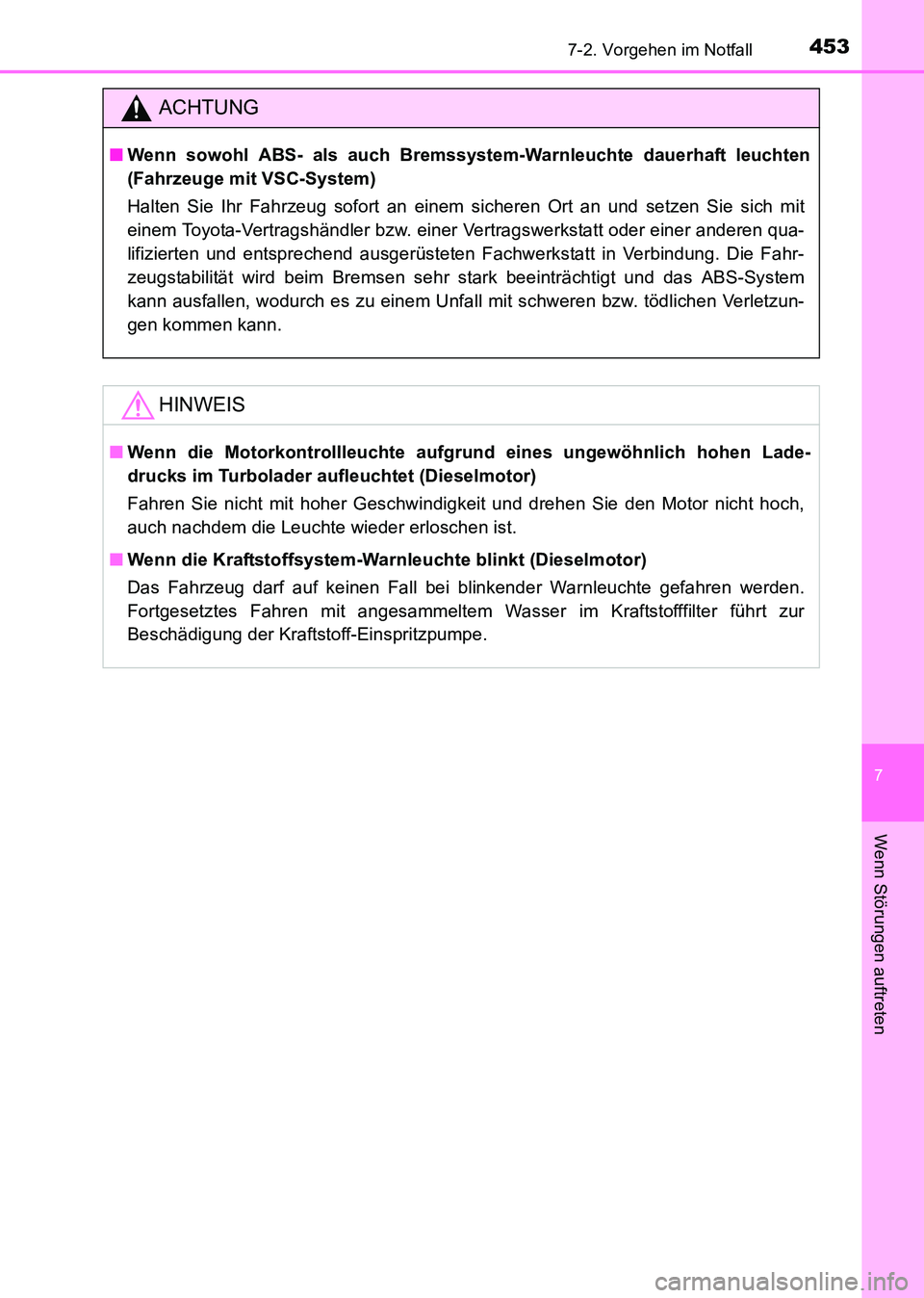

4537-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
HILUX_OM_OM71214M_(EM)
ACHTUNG
■Wenn sowohl ABS- als auch Bremssystem-Warnleuchte dauerhaft leuchten
(Fahrzeuge mit VSC-System)
Halten Sie Ihr Fahrzeug sofort an einem sicheren Ort an und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qua-
lifizierten und entsprechend ausgerüsteten Fachwerkstatt in Verbindung. Die Fahr-
zeugstabilität wird beim Bremsen sehr stark beeinträchtigt und das ABS-System
kann ausfallen, wodurch es zu einem Unfall mit schweren bzw. tödlichen Verletzun-
gen kommen kann.
HINWEIS
■Wenn die Motorkontrollleuchte aufgrund eines ungewöhnlich hohen Lade-
drucks im Turbolader aufleuchtet (Dieselmotor)
Fahren Sie nicht mit hoher Geschwindigkeit und drehen Sie den Motor nicht hoch,
auch nachdem die Leuchte wieder erloschen ist.
■ Wenn die Kraftstoffsystem-Warnleuchte blinkt (Dieselmotor)
Das Fahrzeug darf auf keinen Fall bei blinkender Warnleuchte gefahren werden.
Fortgesetztes Fahren mit angesammeltem Wasser im Kraftstofffilter führt zur
Beschädigung der Kraftstoff-Einspritzpumpe.
HILUX_OM_OM71214M_(EM).book Page 453 Friday, May 9, 2014 7:1 6 PM

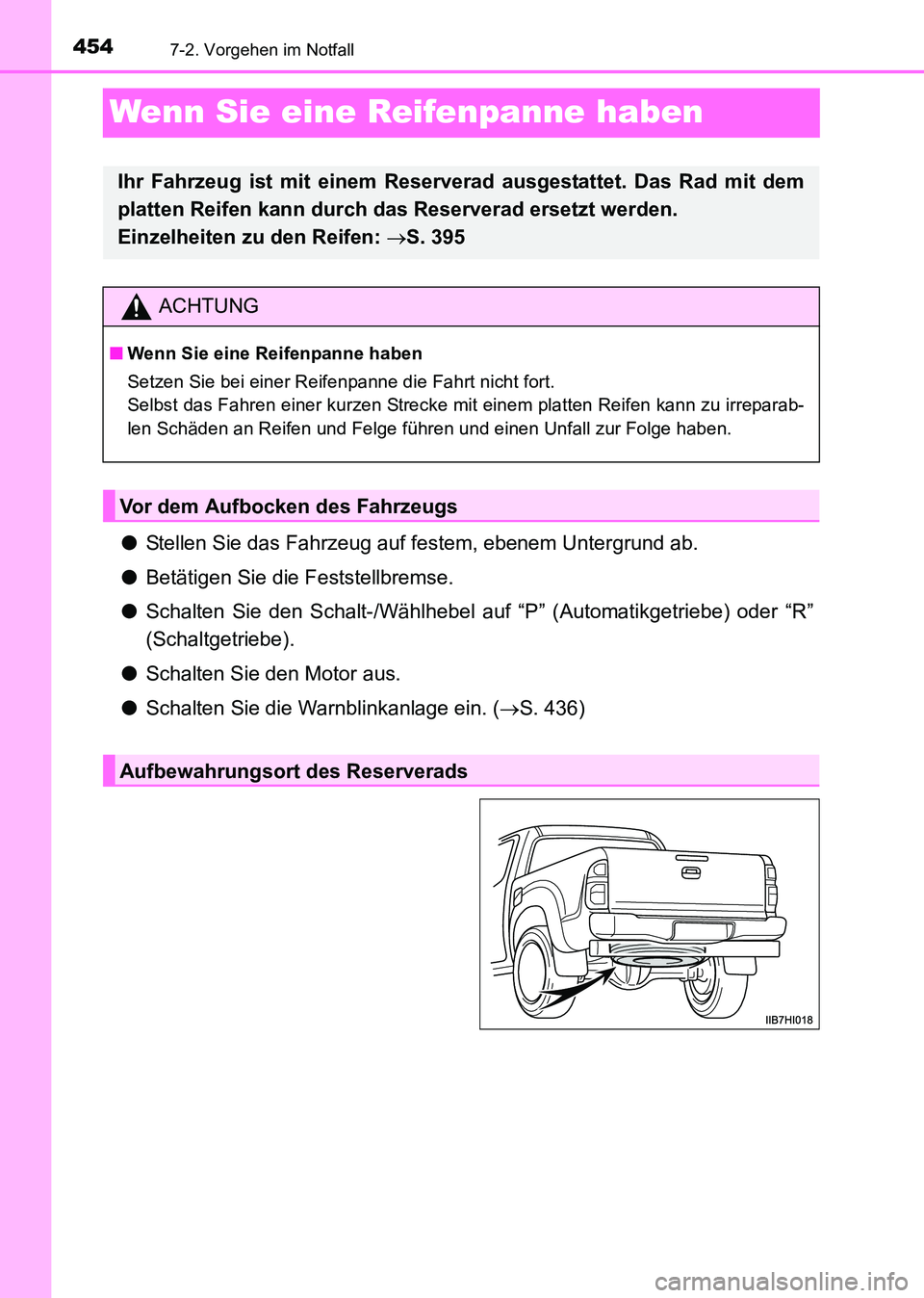

4547-2. Vorgehen im Notfall
HILUX_OM_OM71214M_(EM)
Wenn Sie eine Reifenpanne haben
●Stellen Sie das Fahrzeug auf festem, ebenem Untergrund ab.
● Betätigen Sie die Feststellbremse.
● Schalten Sie den Schalt-/Wählhebel auf “P” (Automatikgetriebe) oder “R”
(Schaltgetriebe).
● Schalten Sie den Motor aus.
● Schalten Sie die Warnblinkanlage ein. ( →S. 436)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem
platten Reifen kann durch d as Reserverad ersetzt werden.
Einzelheiten zu den Reifen: →S. 395
ACHTUNG
■ Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparab-
len Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs
Aufbewahrungsort des Reserverads
HILUX_OM_OM71214M_(EM).book Page 454 Friday, May 9, 2014 7:1 6 PM

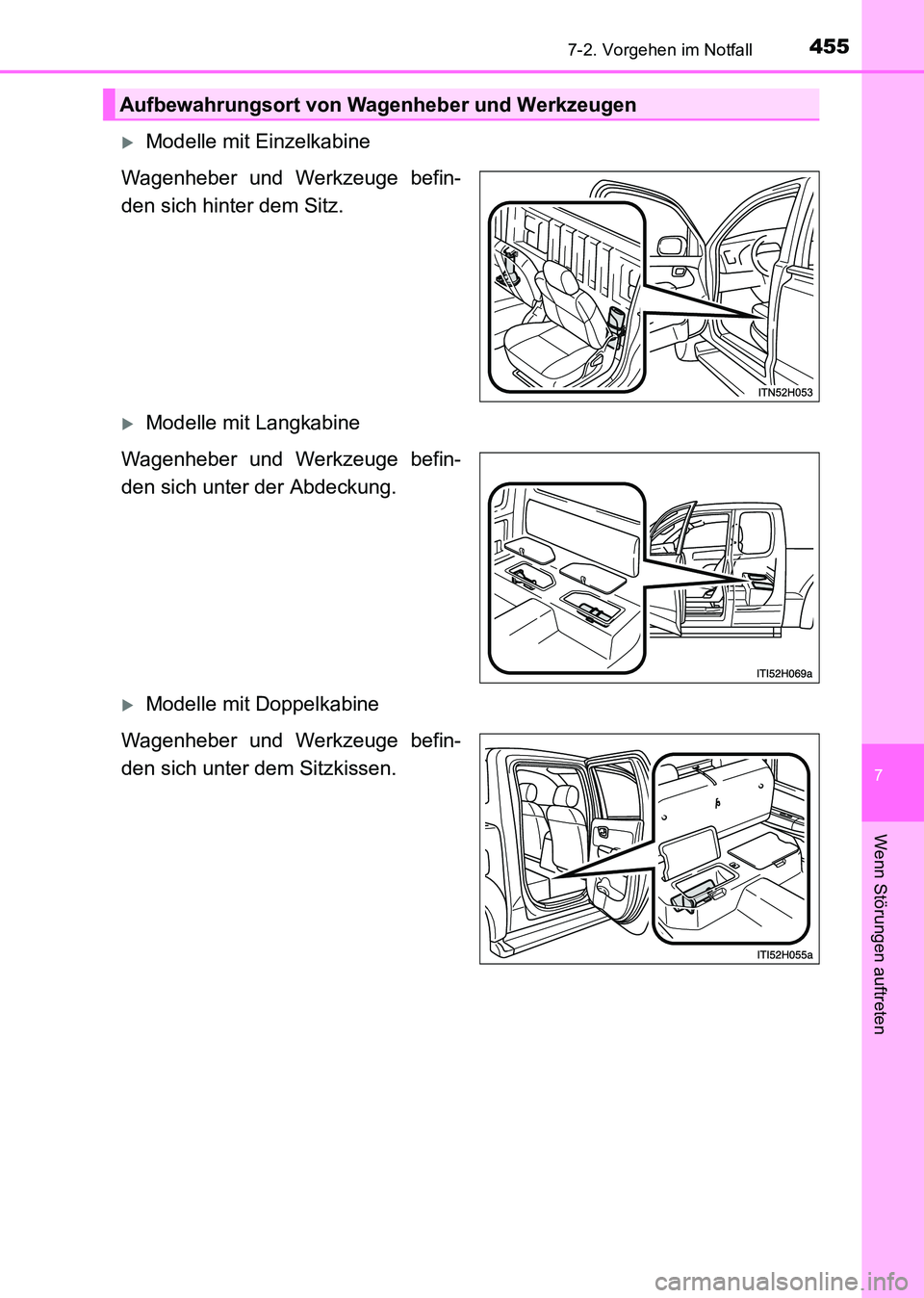

4557-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
HILUX_OM_OM71214M_(EM)
XModelle mit Einzelkabine
Wagenheber und Werkzeuge befin-
den sich hinter dem Sitz.
XModelle mit Langkabine
Wagenheber und Werkzeuge befin-
den sich unter der Abdeckung.
XModelle mit Doppelkabine
Wagenheber und Werkzeuge befin-
den sich unter dem Sitzkissen.
Aufbewahrungsort von Wagenheber und Werkzeugen
HILUX_OM_OM71214M_(EM).book Page 455 Friday, May 9, 2014 7:1 6 PM

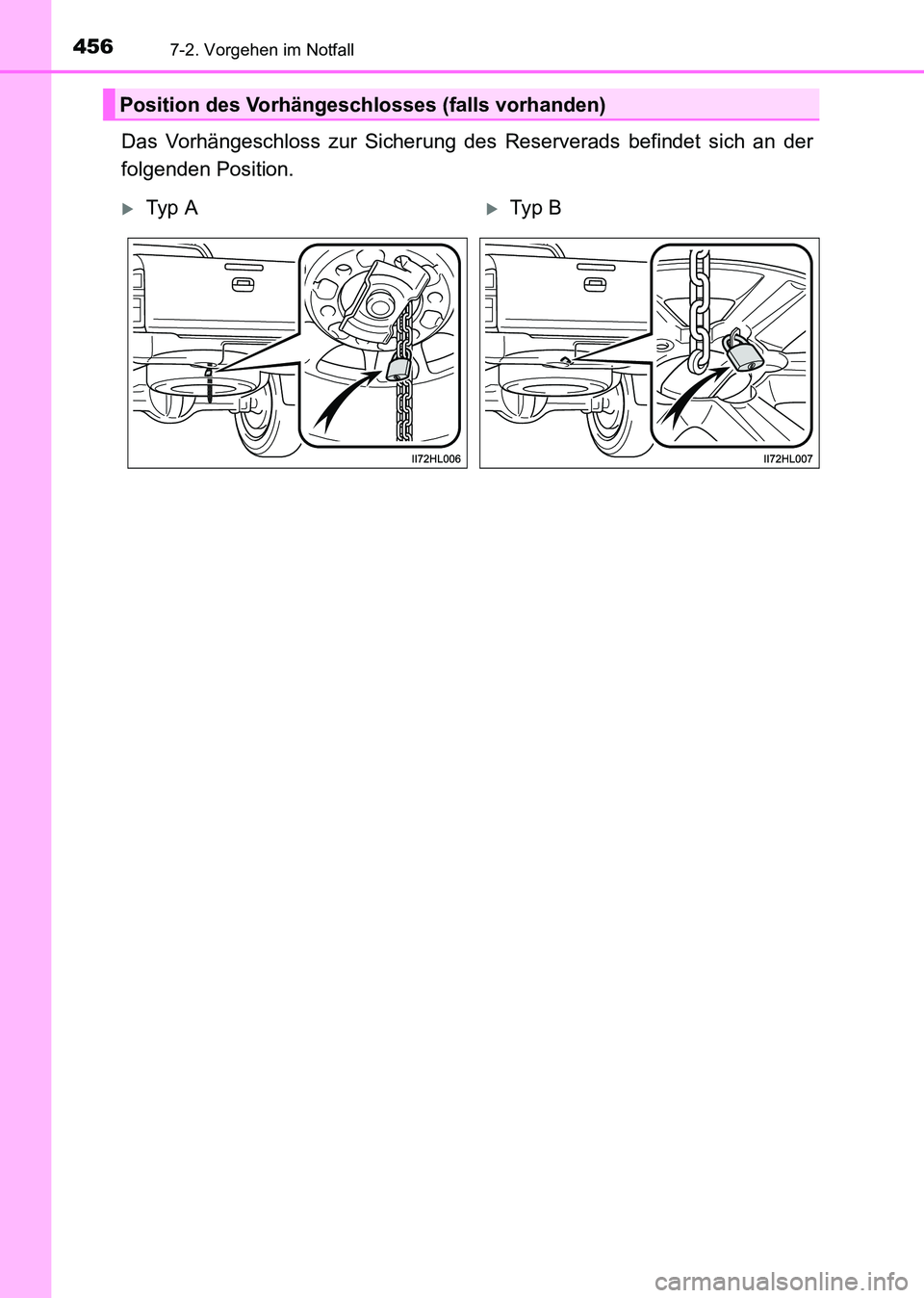

4567-2. Vorgehen im Notfall
HILUX_OM_OM71214M_(EM)
Das Vorhängeschloss zur Sicherung des Reserverads befindet sich an der
folgenden Position.
Position des Vorhängeschlosses (falls vorhanden)
XTy p AXTyp B
