2015 TOYOTA HILUX Betriebsanleitungen (in German)

1774-1. Vor Fahrtantritt
4
Fahren
HILUX_OM_OM71214M_(EM)

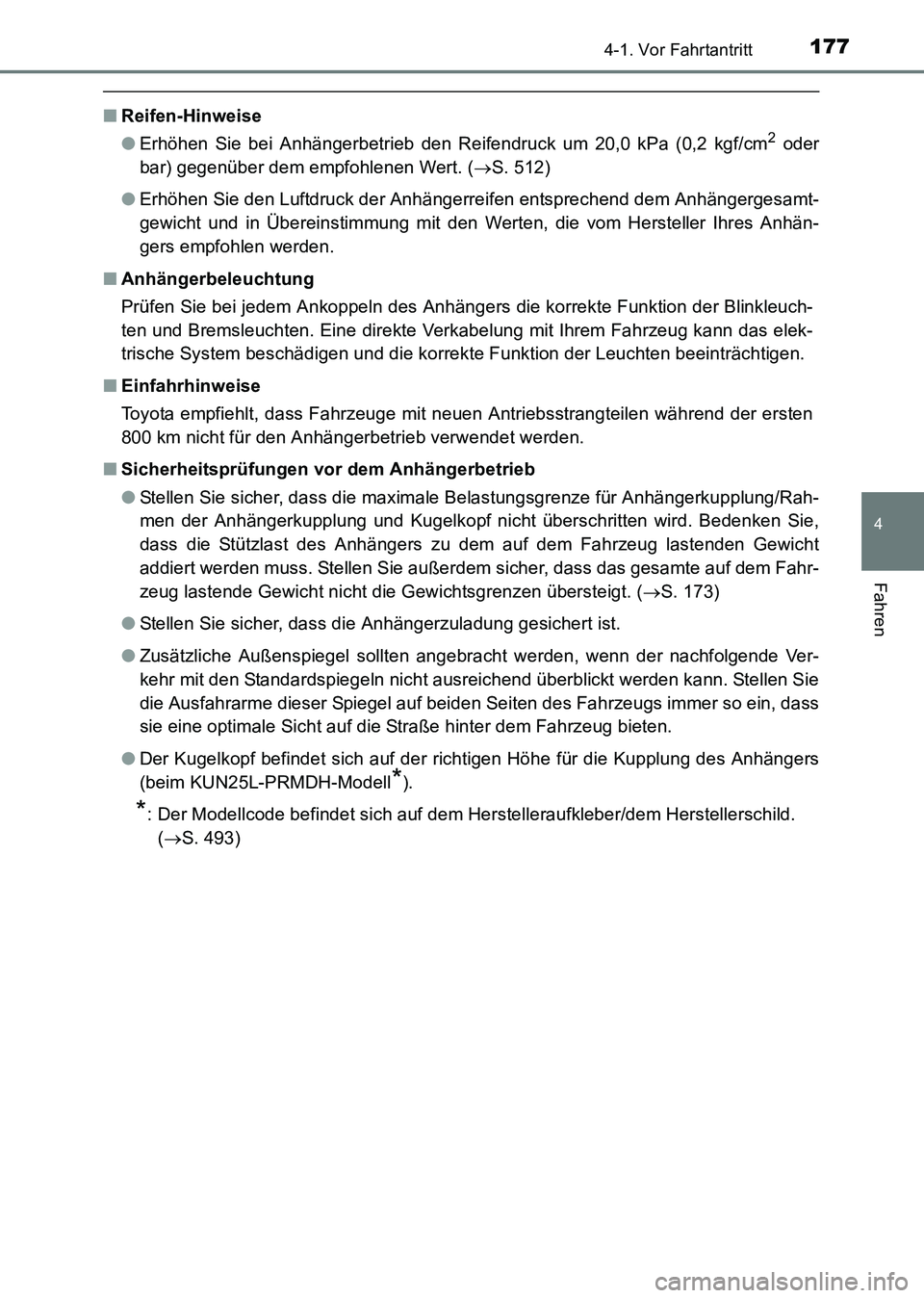

■Reifen-Hinweise
●Erhöhen Sie bei Anhängerbetrieb den Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder
bar) gegenüber dem empfohlenen Wert. ( →S. 512)
● Erhöhen Sie den Luftdruck der Anhängerreifen entsprechend dem Anhängergesamt-
gewicht und in Übereinstimmung mit den Werten, die vom Hersteller Ihres Anhän-
gers empfohlen werden.
■ Anhängerbeleuchtung
Prüfen Sie bei jedem Ankoppeln des Anhängers die korrekte Funktion der Blinkleuch-
ten und Bremsleuchten. Eine direkte Verkabelung mit Ihrem Fahrzeug kann das elek-
trische System beschädigen und die korrekte Funktion der Leuchten beeinträchtigen.
■ Einfahrhinweise
Toyota empfiehlt, dass Fahrzeuge mit neuen Antriebsstrangteilen während der ersten
800 km nicht für den Anhängerbetrieb verwendet werden.
■ Sicherheitsprüfungen vor dem Anhängerbetrieb
●Stellen Sie sicher, dass die maximale Belastungsgrenze für Anhängerkupplung/Rah-
men der Anhängerkupplung und Kugelkopf nicht überschritten wird. Bedenken Sie,
dass die Stützlast des Anhängers zu dem auf dem Fahrzeug lastenden Gewicht
addiert werden muss. Stellen Sie außerdem sicher, dass das gesamte auf dem Fahr-
zeug lastende Gewicht nicht die Gewichtsgrenzen übersteigt. ( →S. 173)
● Stellen Sie sicher, dass die Anhängerzuladung gesichert ist.
● Zusätzliche Außenspiegel sollten angebracht werden, wenn der nachfolgende Ver-
kehr mit den Standardspiegeln nicht ausreichend überblickt werden kann. Stellen Sie
die Ausfahrarme dieser Spiegel auf beiden Seiten des Fahrzeugs immer so ein, dass
sie eine optimale Sicht auf die Straße hinter dem Fahrzeug bieten.
● Der Kugelkopf befindet sich auf der richtigen Höhe für die Kupplung des Anhängers
(beim KUN25L-PRMDH-Modell
*).
*: Der Modellcode befindet sich auf dem Herstelleraufkleber/dem Herstellerschild.
(→ S. 493)
HILUX_OM_OM71214M_(EM).book Page 177 Friday, May 9, 2014 7:1 6 PM

1784-1. Vor Fahrtantritt
HILUX_OM_OM71214M_(EM)■

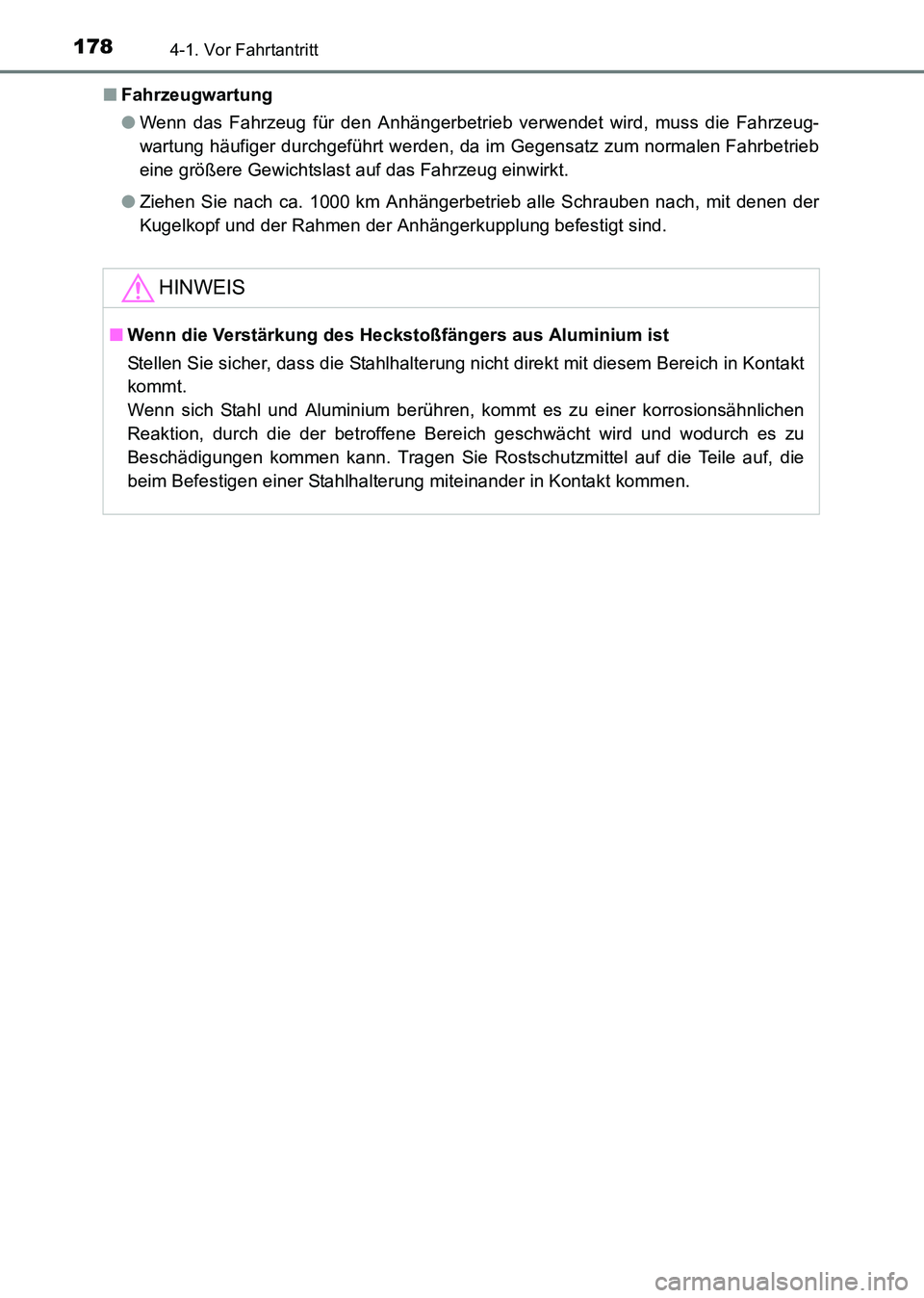

Fahrzeugwartung
●Wenn das Fahrzeug für den Anhängerbetrieb verwendet wird, muss die Fahrzeug-
wartung häufiger durchgeführt werden, da im Gegensatz zum normalen Fahrbetrieb
eine größere Gewichtslast auf das Fahrzeug einwirkt.
● Ziehen Sie nach ca. 1000 km Anhängerbetrieb alle Schrauben nach, mit denen der
Kugelkopf und der Rahmen der Anhängerkupplung befestigt sind.
HINWEIS
■Wenn die Verstärkung des Heckstoßfängers aus Aluminium ist
Stellen Sie sicher, dass die Stahlhalterung nicht direkt mit diesem Bereich in Kontakt
kommt.
Wenn sich Stahl und Aluminium berühren, kommt es zu einer korrosionsähnlichen
Reaktion, durch die der betroffene Bereich geschwächt wird und wodurch es zu
Beschädigungen kommen kann. Tragen Sie Rostschutzmittel auf die Teile auf, die
beim Befestigen einer Stahlhalterung miteinander in Kontakt kommen.
HILUX_OM_OM71214M_(EM).book Page 178 Friday, May 9, 2014 7:1 6 PM

1794-1. Vor Fahrtantritt
4
Fahren
HILUX_OM_OM71214M_(EM)

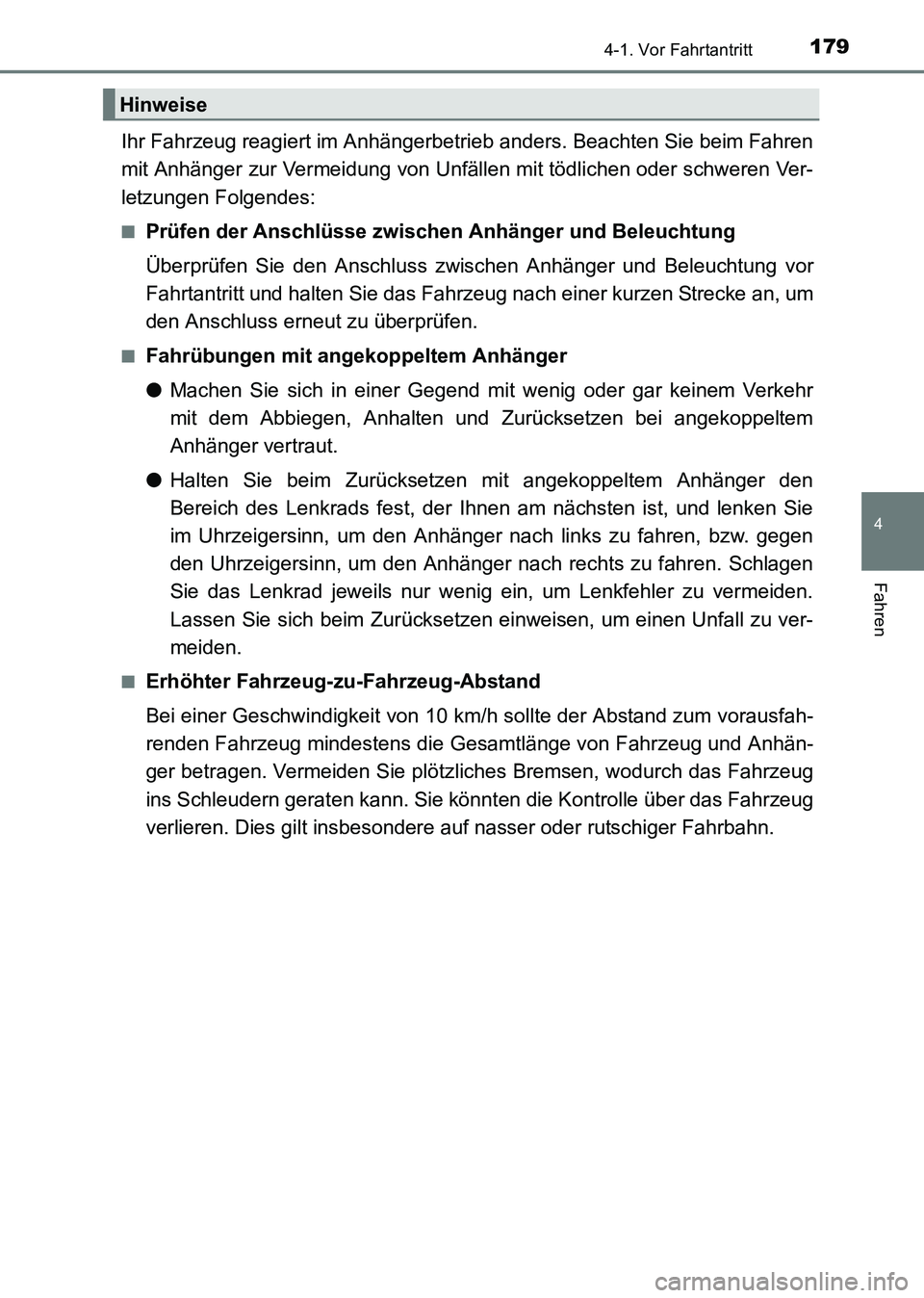

Ihr Fahrzeug reagiert im Anhängerbetrieb anders. Beachten Sie beim Fahren
mit Anhänger zur Vermeidung von Unfällen mit tödlichen oder schweren Ver-
letzungen Folgendes:
■Prüfen der Anschlüsse zwischen Anhänger und Beleuchtung
Überprüfen Sie den Anschluss zwischen Anhänger und Beleuchtung vor
Fahrtantritt und halten Sie das Fahrzeug nach einer kurzen Strecke an, um
den Anschluss erneut zu überprüfen.
■Fahrübungen mit angekoppeltem Anhänger
● Machen Sie sich in einer Gegend mit wenig oder gar keinem Verkehr
mit dem Abbiegen, Anhalten und Zurücksetzen bei angekoppeltem
Anhänger vertraut.
● Halten Sie beim Zurücksetzen mit angekoppeltem Anhänger den
Bereich des Lenkrads fest, der Ihnen am nächsten ist, und lenken Sie
im Uhrzeigersinn, um den Anhänger nach links zu fahren, bzw. gegen
den Uhrzeigersinn, um den Anhänger nach rechts zu fahren. Schlagen
Sie das Lenkrad jeweils nur wenig ein, um Lenkfehler zu vermeiden.
Lassen Sie sich beim Zurücksetzen einweisen, um einen Unfall zu ver-
meiden.
■Erhöhter Fahrzeug-zu-Fahrzeug-Abstand
Bei einer Geschwindigkeit von 10 km/h sollte der Abstand zum vorausfah-
renden Fahrzeug mindestens die Gesamtlänge von Fahrzeug und Anhän-
ger betragen. Vermeiden Sie plötzliches Bremsen, wodurch das Fahrzeug
ins Schleudern geraten kann. Sie könnt en die Kontrolle über das Fahrzeug
verlieren. Dies gilt insbesondere auf nasser oder rutschiger Fahrbahn.
Hinweise
HILUX_OM_OM71214M_(EM).book Page 179 Friday, May 9, 2014 7:1 6 PM

1804-1. Vor Fahrtantritt
HILUX_OM_OM71214M_(EM)■

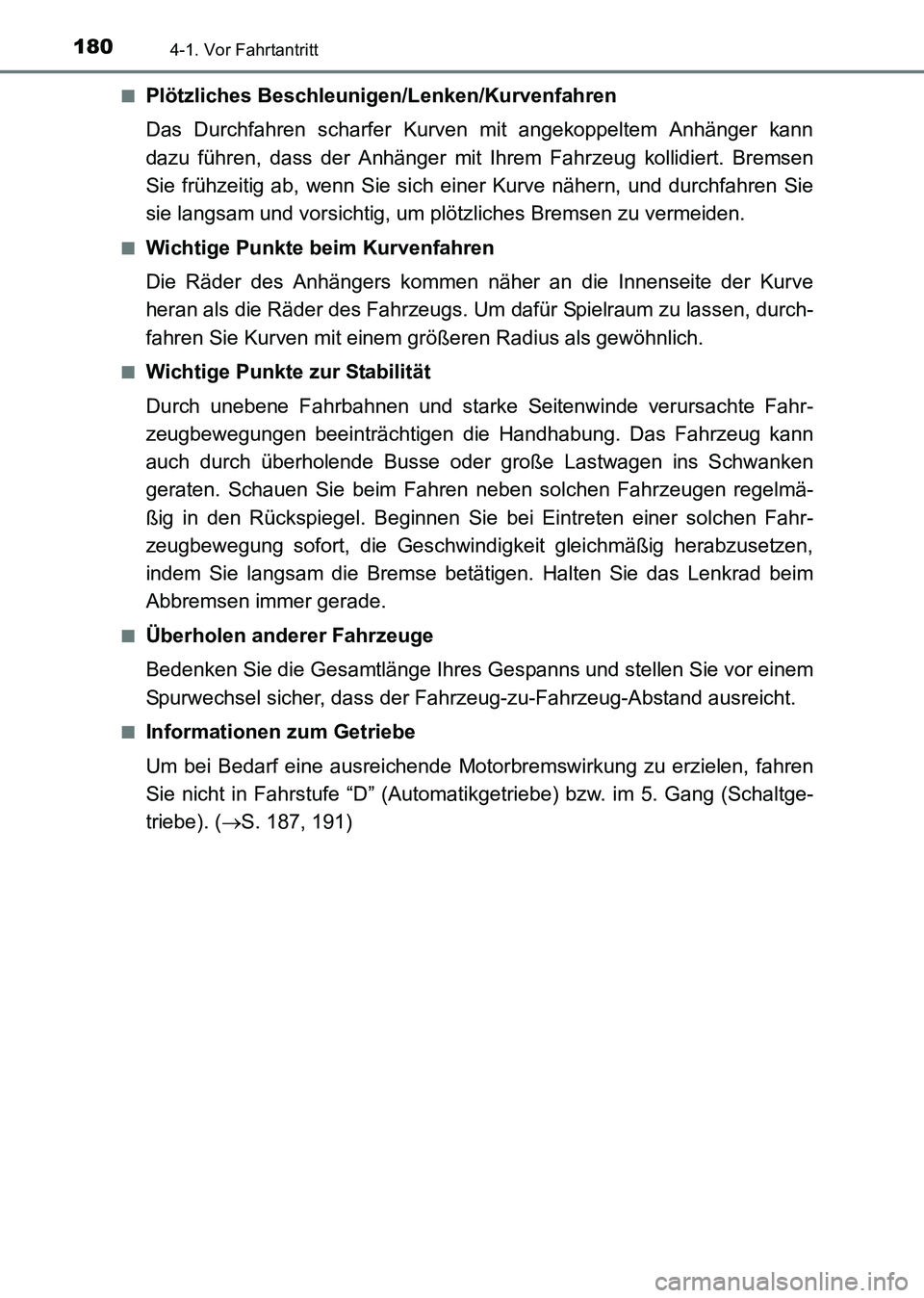

Plötzliches Beschleunigen/Lenken/Kurvenfahren
Das Durchfahren scharfer Kurven mit angekoppeltem Anhänger kann
dazu führen, dass der Anhänger mit Ihrem Fahrzeug kollidiert. Bremsen
Sie frühzeitig ab, wenn Sie sich einer Kurve nähern, und durchfahren Sie
sie langsam und vorsichtig, um plötzliches Bremsen zu vermeiden.
■Wichtige Punkte beim Kurvenfahren
Die Räder des Anhängers kommen näher an die Innenseite der Kurve
heran als die Räder des Fahrzeugs. Um
dafür Spielraum zu lassen, durch-
fahren Sie Kurven mit einem größeren Radius als gewöhnlich.
■Wichtige Punkte zur Stabilität
Durch unebene Fahrbahnen und starke Seitenwinde verursachte Fahr-
zeugbewegungen beeinträchtigen die Handhabung. Das Fahrzeug kann
auch durch überholende Busse oder große Lastwagen ins Schwanken
geraten. Schauen Sie beim Fahren neben solchen Fahrzeugen regelmä-
ßig in den Rückspiegel. Beginnen Sie bei Eintreten einer solchen Fahr-
zeugbewegung sofort, die Geschwindigkeit gleichmäßig herabzusetzen,
indem Sie langsam die Bremse betätigen. Halten Sie das Lenkrad beim
Abbremsen immer gerade.
■Überholen anderer Fahrzeuge
Bedenken Sie die Gesamtlänge Ihres Gespanns und stellen Sie vor einem
Spurwechsel sicher, dass der Fahrzeug-zu-Fahrzeug-Abstand ausreicht.
■Informationen zum Getriebe
Um bei Bedarf eine ausreichende Motorbremswirkung zu erzielen, fahren
Sie nicht in Fahrstufe “D” (Automatikgetriebe) bzw. im 5. Gang (Schaltge-
triebe). ( →S. 187, 191)
HILUX_OM_OM71214M_(EM).book Page 180 Friday, May 9, 2014 7:1 6 PM

1814-1. Vor Fahrtantritt
4
Fahren
HILUX_OM_OM71214M_(EM)■

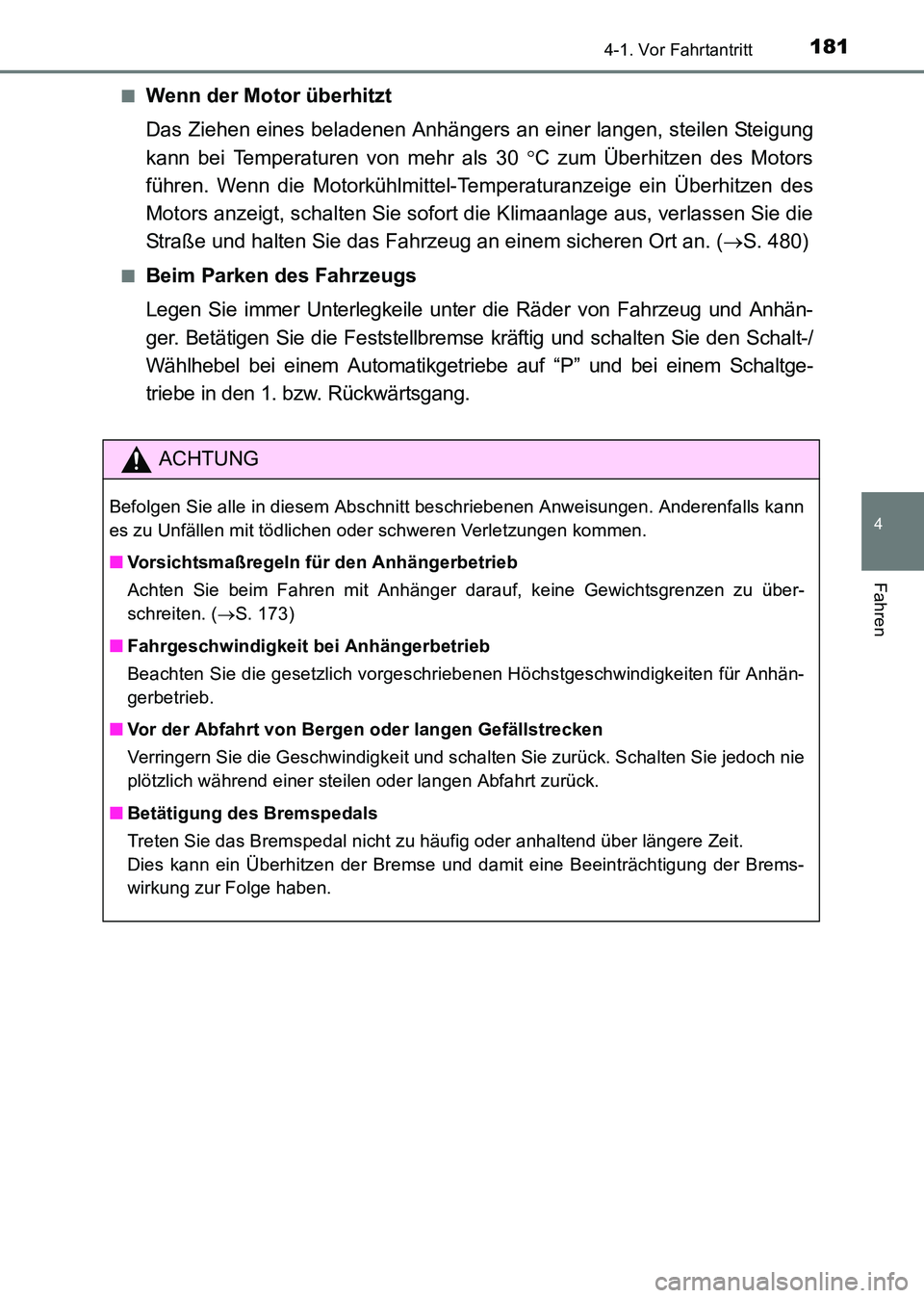

Wenn der Motor überhitzt
Das Ziehen eines beladenen Anhängers an einer langen, steilen Steigung
kann bei Temperaturen von mehr als 30
°C zum Überhitzen des Motors
führen. Wenn die Motorkühlmittel-T emperaturanzeige ein Überhitzen des
Motors anzeigt, schalten Sie sofort die Klimaanlage aus, verlassen Sie die
Straße und halten Sie das Fahrzeug an einem sicheren Ort an. ( →S. 480)
■Beim Parken des Fahrzeugs
Legen Sie immer Unterlegkeile unter die Räder von Fahrzeug und Anhän-
ger. Betätigen Sie die Feststellbremse kräftig und schalten Sie den Schalt-/
Wählhebel bei einem Automatikgetri ebe auf “P” und bei einem Schaltge-
triebe in den 1. bzw. Rückwärtsgang.
ACHTUNG
Befolgen Sie alle in diesem Abschnitt beschriebenen Anweisungen. Anderenfalls kann
es zu Unfällen mit tödlichen oder schweren Verletzungen kommen.
■ Vorsichtsmaßregeln für den Anhängerbetrieb
Achten Sie beim Fahren mit Anhänger darauf, keine Gewichtsgrenzen zu über-
schreiten. ( →S. 173)
■ Fahrgeschwindigkeit bei Anhängerbetrieb
Beachten Sie die gesetzlich vorgeschriebenen Höchstgeschwindigkeiten für Anhän-
gerbetrieb.
■ Vor der Abfahrt von Bergen oder langen Gefällstrecken
Verringern Sie die Geschwindigkeit und schalten Sie zurück. Schalten Sie jedoch nie
plötzlich während einer steilen oder langen Abfahrt zurück.
■ Betätigung des Bremspedals
Treten Sie das Bremspedal nicht zu häufig oder anhaltend über längere Zeit.
Dies kann ein Überhitzen der Bremse und damit eine Beeinträchtigung der Brems-
wirkung zur Folge haben.
HILUX_OM_OM71214M_(EM).book Page 181 Friday, May 9, 2014 7:1 6 PM

1824-1. Vor Fahrtantritt
HILUX_OM_OM71214M_(EM)
ACHTUNG

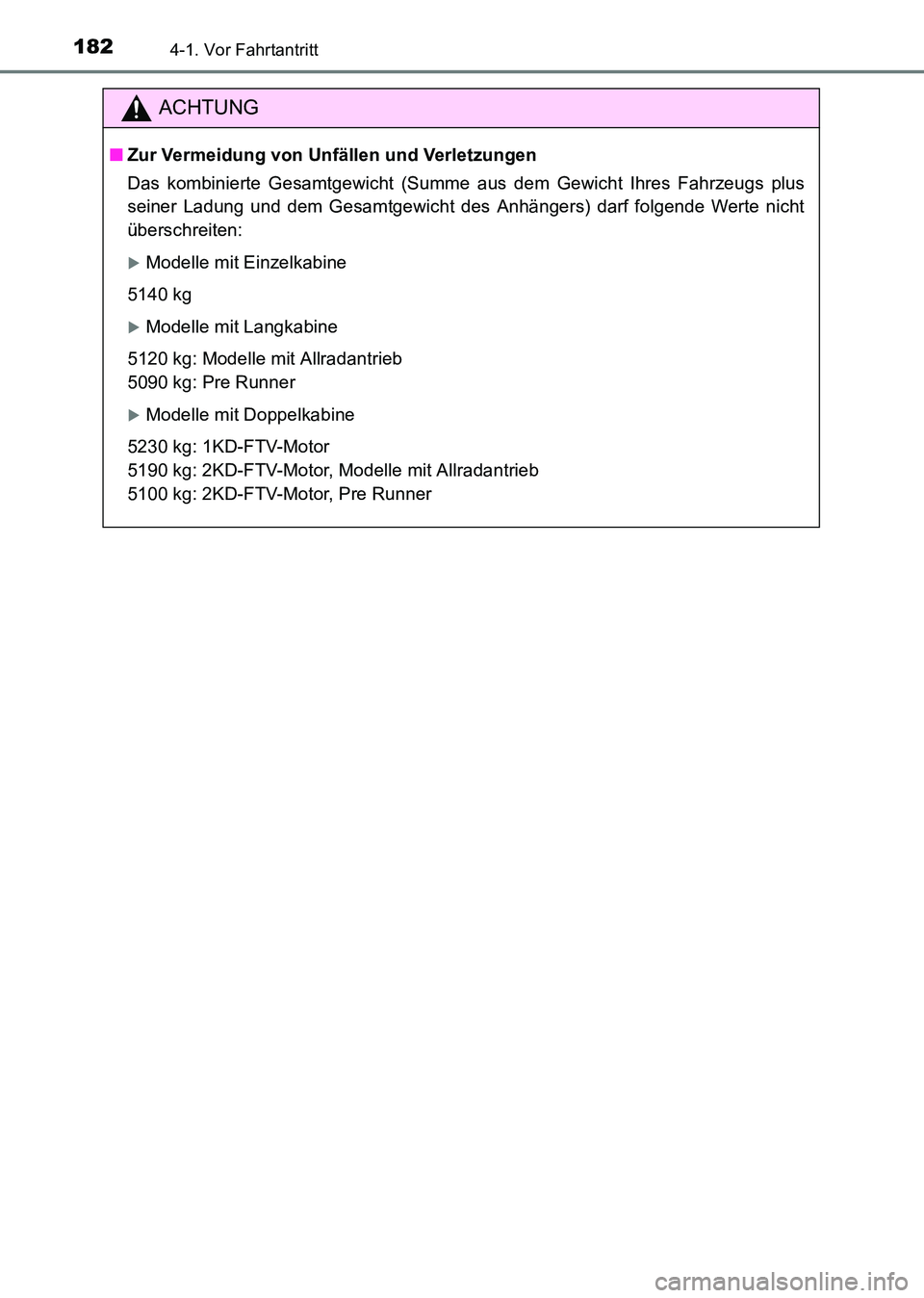

■Zur Vermeidung von Unfällen und Verletzungen
Das kombinierte Gesamtgewicht (Summe aus dem Gewicht Ihres Fahrzeugs plus
seiner Ladung und dem Gesamtgewicht des Anhängers) darf folgende Werte nicht
überschreiten:
XModelle mit Einzelkabine
5140 kg
XModelle mit Langkabine
5120 kg: Modelle mit Allradantrieb
5090 kg: Pre Runner
XModelle mit Doppelkabine
5230 kg: 1KD-FTV-Motor
5190 kg: 2KD-FTV-Motor, Modelle mit Allradantrieb
5100 kg: 2KD-FTV-Motor, Pre Runner
HILUX_OM_OM71214M_(EM).book Page 182 Friday, May 9, 2014 7:1 6 PM

183
4
4-2. Fahrvorgänge
Fahren
HILUX_OM_OM71214M_(EM)

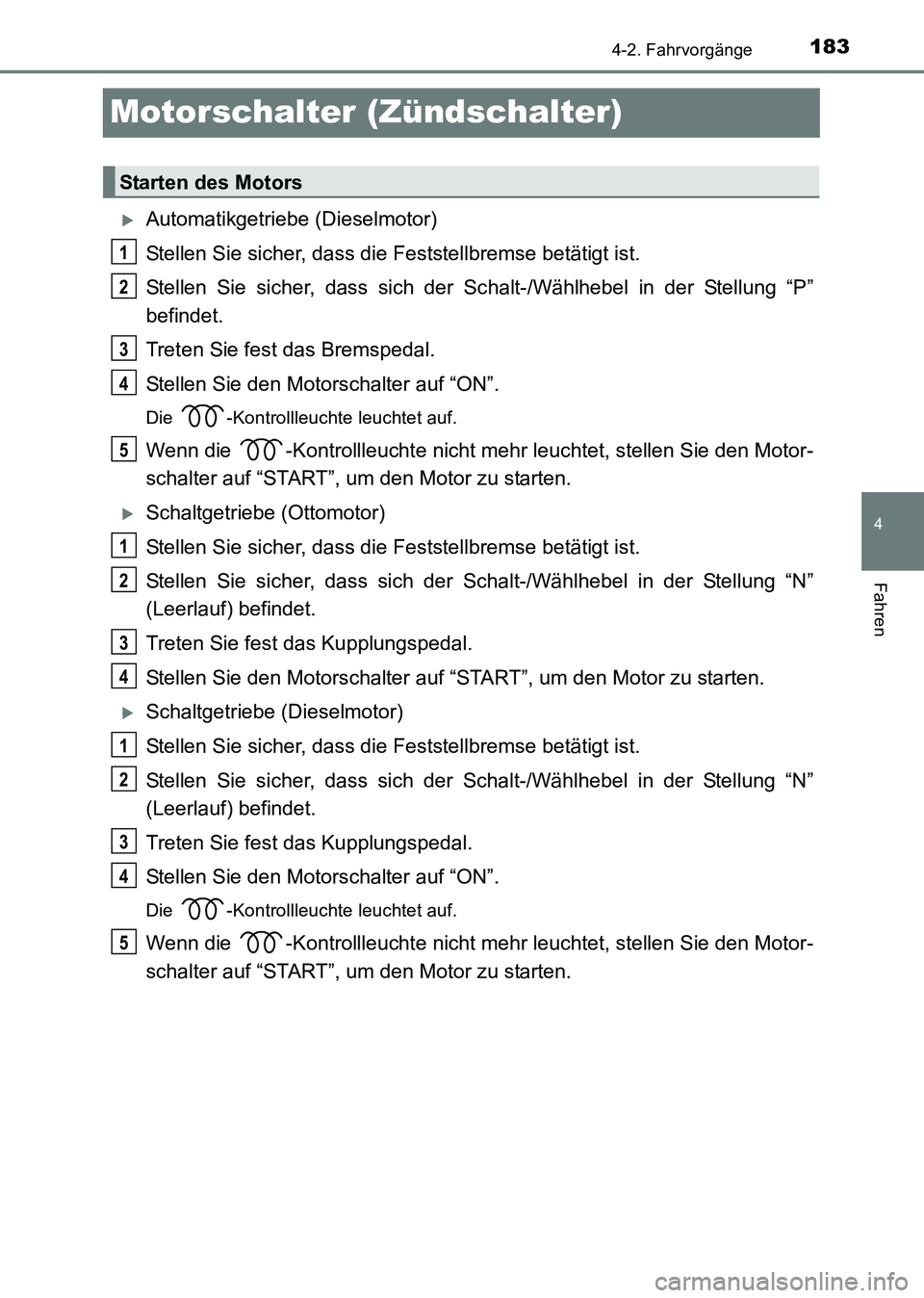

Motorschalter (Zündschalter)
XAutomatikgetriebe (Dieselmotor)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in der Stellung “P”
befindet.
Treten Sie fest das Bremspedal.
Stellen Sie den Motorschalter auf “ON”.
Die -Kontrollleuchte leuchtet auf.
Wenn die -Kontrollleuchte nicht mehr leuchtet, stellen Sie den Motor-
schalter auf “START”, um den Motor zu starten.
XSchaltgetriebe (Ottomotor)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in der Stellung “N”
(Leerlauf) befindet.
Treten Sie fest das Kupplungspedal.
Stellen Sie den Motorschalter auf “START”, um den Motor zu starten.
XSchaltgetriebe (Dieselmotor)
Stellen Sie sicher, dass die Feststellbremse betätigt ist.
Stellen Sie sicher, dass sich der Schalt-/Wählhebel in der Stellung “N”
(Leerlauf) befindet.
Treten Sie fest das Kupplungspedal.
Stellen Sie den Motorschalter auf “ON”.
Die -Kontrollleuchte leuchtet auf.
Wenn die -Kontrollleuchte nicht mehr leuchtet, stellen Sie den Motor-
schalter auf “START”, um den Motor zu starten.
Starten des Motors
1
2
3
4
5
1
2
3
4
1
2
3
4
5
HILUX_OM_OM71214M_(EM).book Page 183 Friday, May 9, 2014 7:1 6 PM

1844-2. Fahrvorgänge
HILUX_OM_OM71214M_(EM)

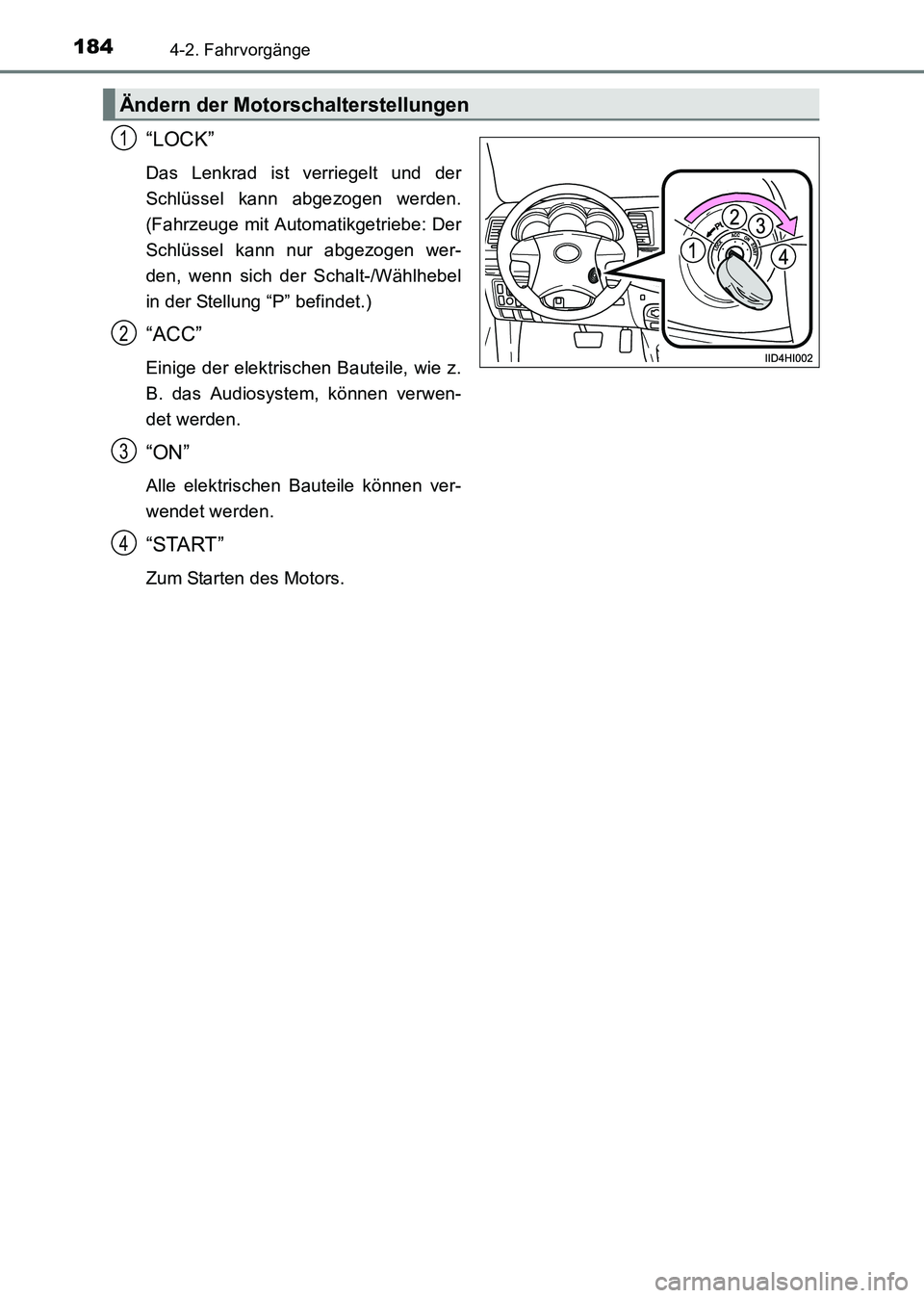

“LOCK”
Das Lenkrad ist verriegelt und der
Schlüssel kann abgezogen werden.
(Fahrzeuge mit Automatikgetriebe: Der
Schlüssel kann nur abgezogen wer-
den, wenn sich der Schalt-/Wählhebel
in der Stellung “P” befindet.)
“ACC”
Einige der elektrischen Bauteile, wie z.
B. das Audiosystem, können verwen-
det werden.
“ON”
Alle elektrischen Bauteile können ver-
wendet werden.
“START”
Zum Starten des Motors.
Ändern der Motorschalterstellungen
1
2
3
4
HILUX_OM_OM71214M_(EM).book Page 184 Friday, May 9, 2014 7:16 PM
