2015 TOYOTA HILUX Betriebsanleitungen (in German)

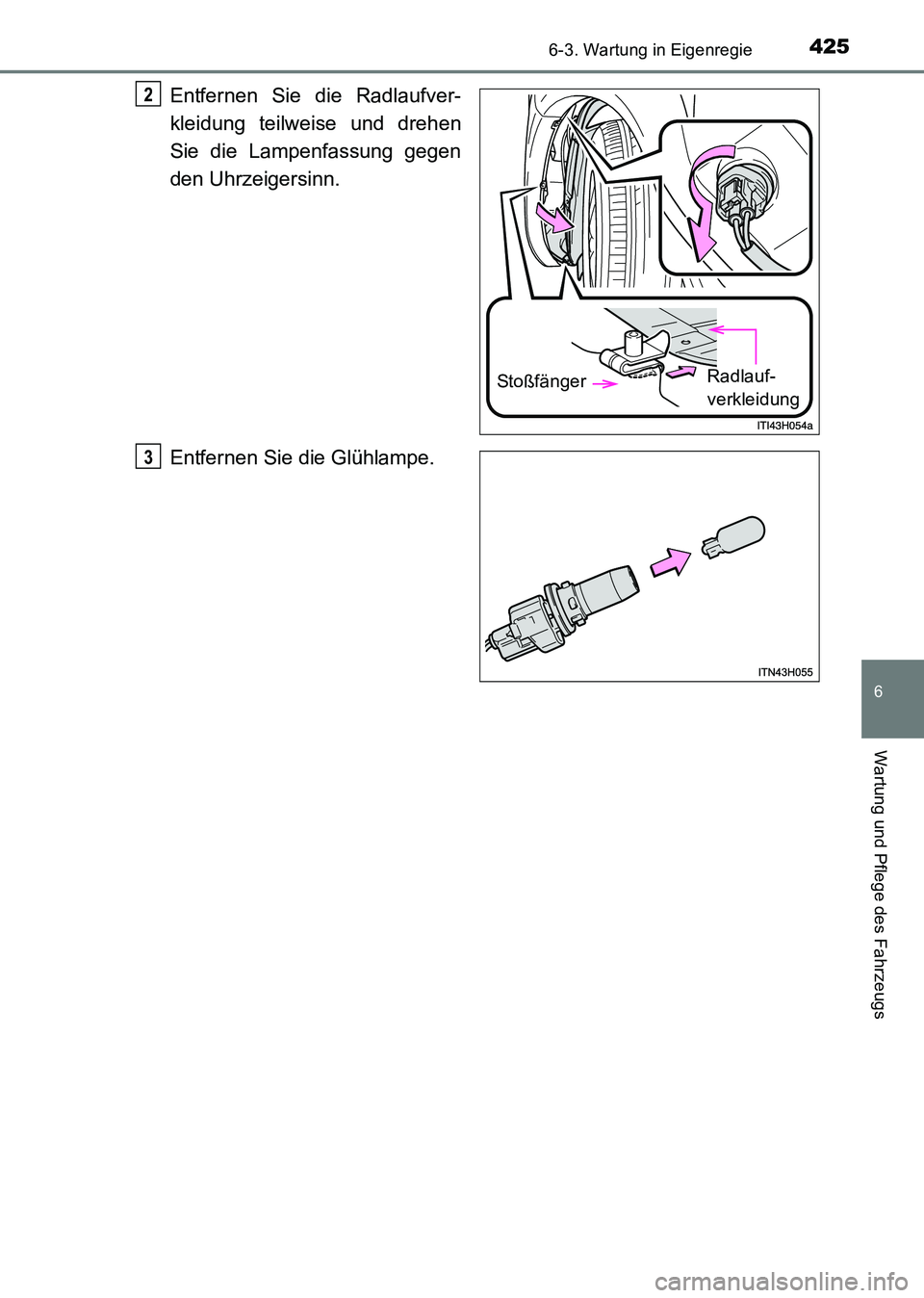

4256-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)
Entfernen Sie die Radlaufver-
kleidung teilweise und drehen
Sie die Lampenfassung gegen
den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
StoßfängerRadlauf-
verkleidung
2
3
HILUX_OM_OM71214M_(EM).book Page 425 Friday, May 9, 2014 7:16 PM

4266-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)■

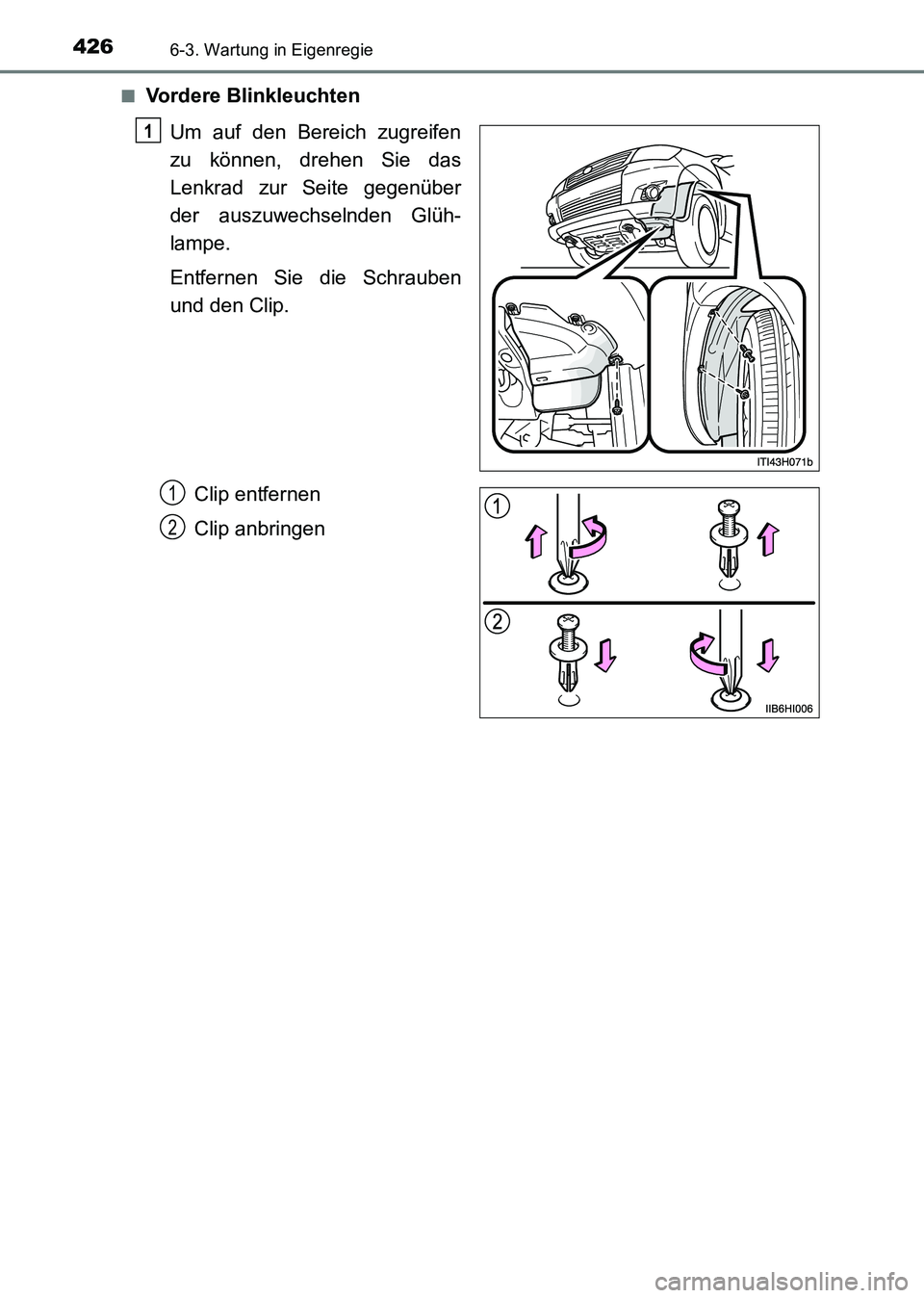

Vordere Blinkleuchten
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
der auszuwechselnden Glüh-
lampe.
Entfernen Sie die Schrauben
und den Clip.
Clip entfernen
Clip anbringen
1
1
2
HILUX_OM_OM71214M_(EM).book Page 426 Friday, May 9, 2014 7:1 6 PM

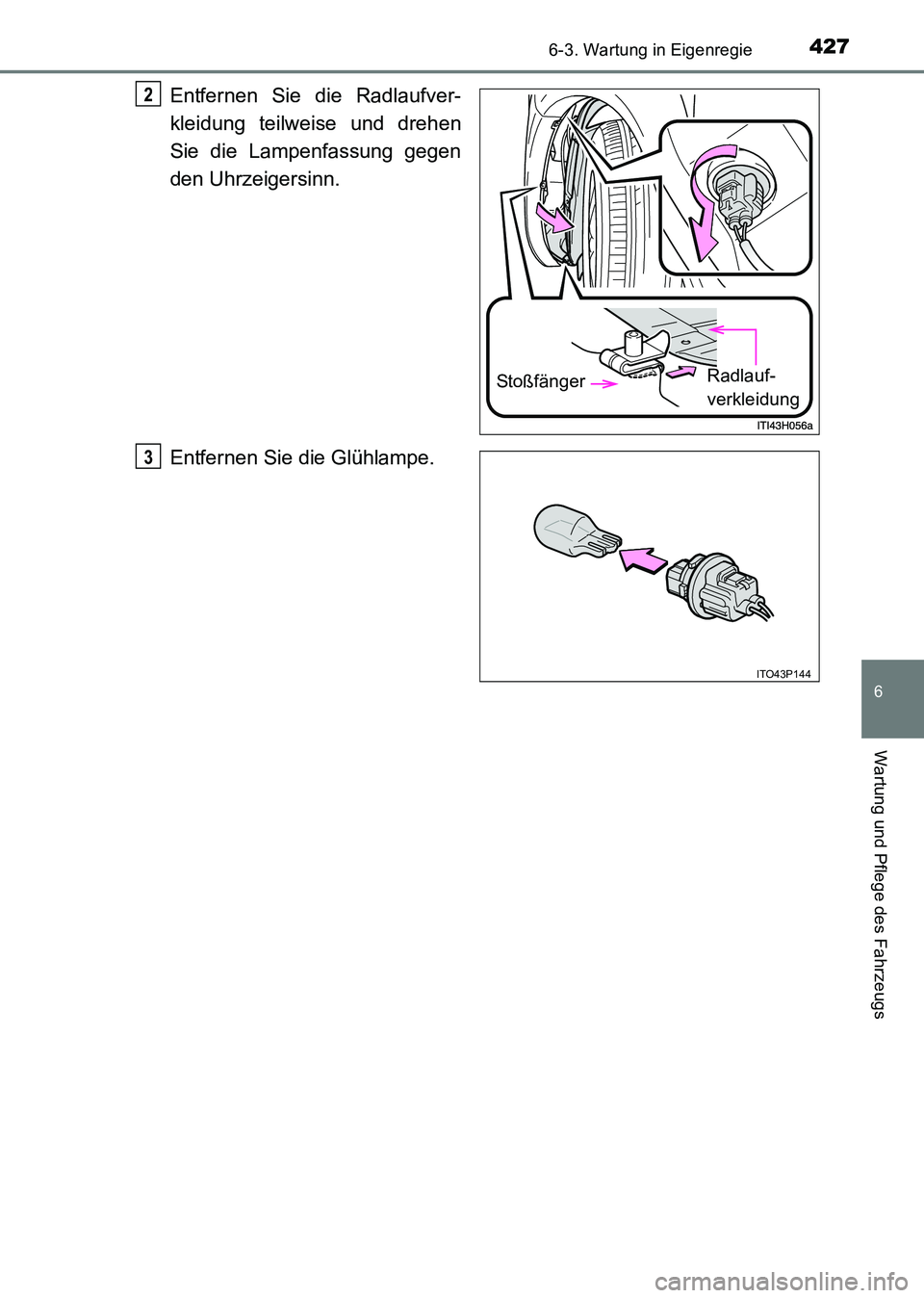

4276-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)
Entfernen Sie die Radlaufver-
kleidung teilweise und drehen
Sie die Lampenfassung gegen
den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
StoßfängerRadlauf-
verkleidung
2
ITO43P144
3
HILUX_OM_OM71214M_(EM).book Page 427 Friday, May 9, 2014 7:16 PM

4286-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)■

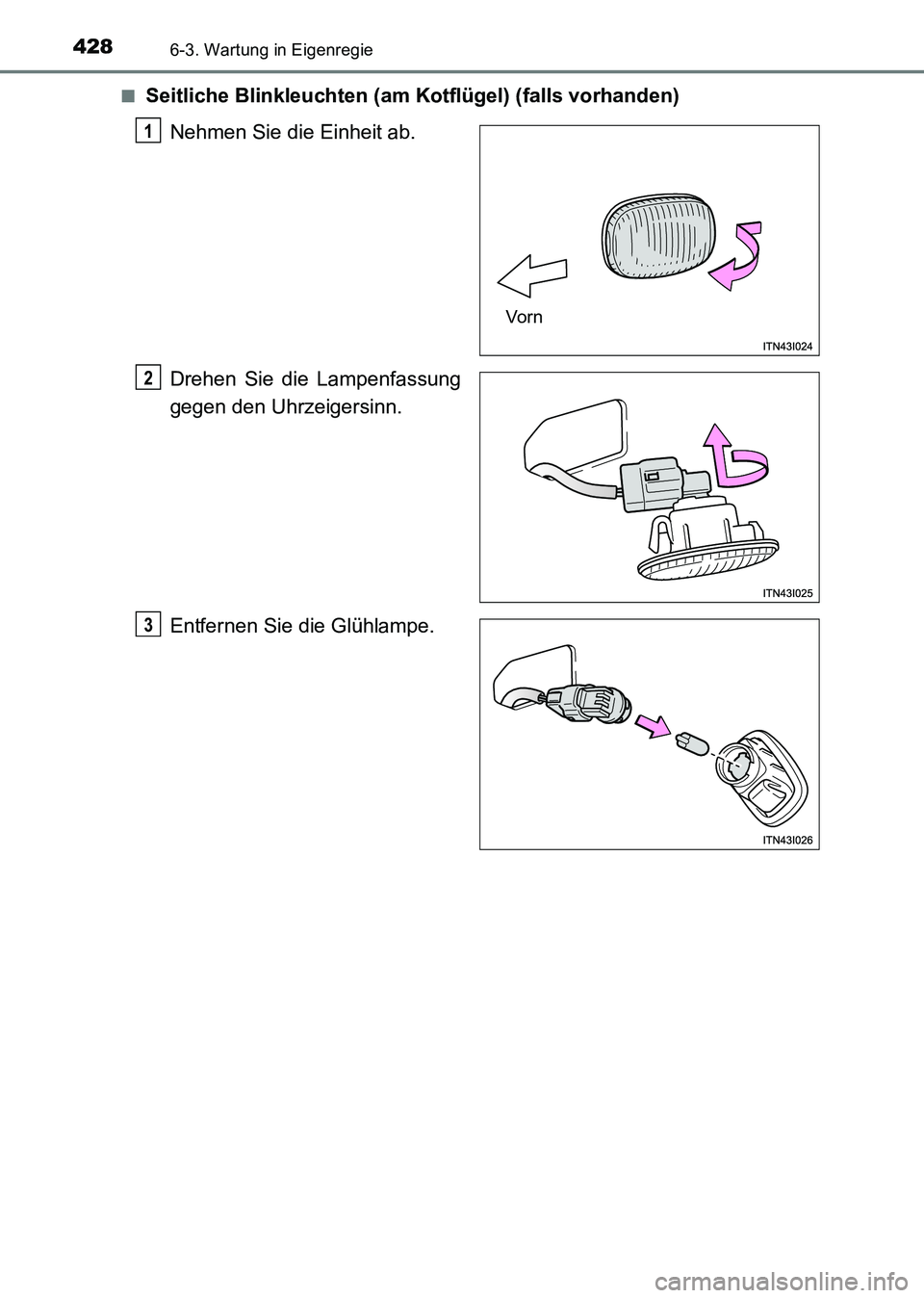

Seitliche Blinkleuchten (am Kotflügel) (falls vorhanden)
Nehmen Sie die Einheit ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Vo rn
1
2
3
HILUX_OM_OM71214M_(EM).book Page 428 Friday, May 9, 2014 7:1 6 PM

4296-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)■

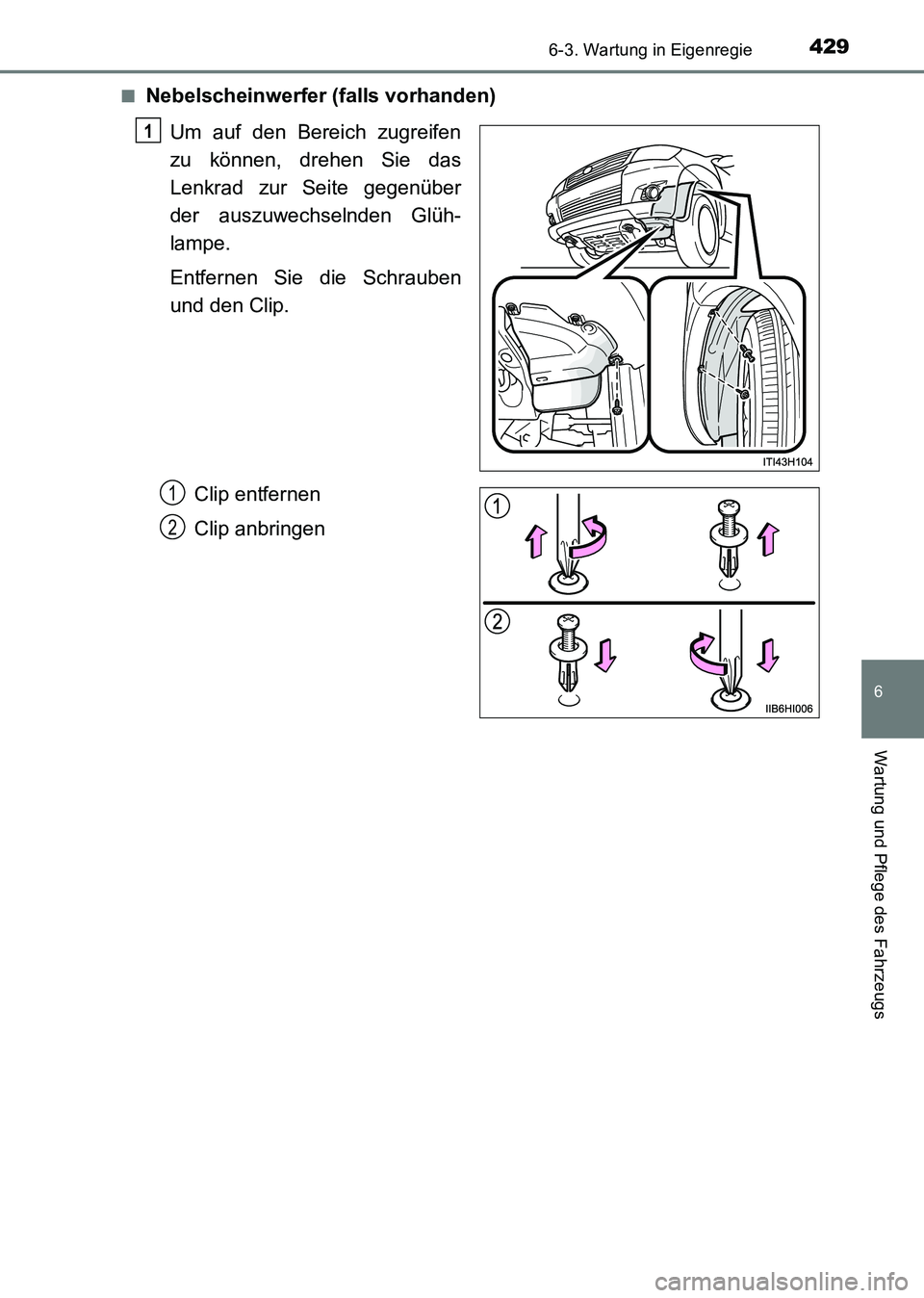

Nebelscheinwerfer (falls vorhanden)
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
der auszuwechselnden Glüh-
lampe.
Entfernen Sie die Schrauben
und den Clip.
Clip entfernen
Clip anbringen
1
1
2
HILUX_OM_OM71214M_(EM).book Page 429 Friday, May 9, 2014 7:1 6 PM

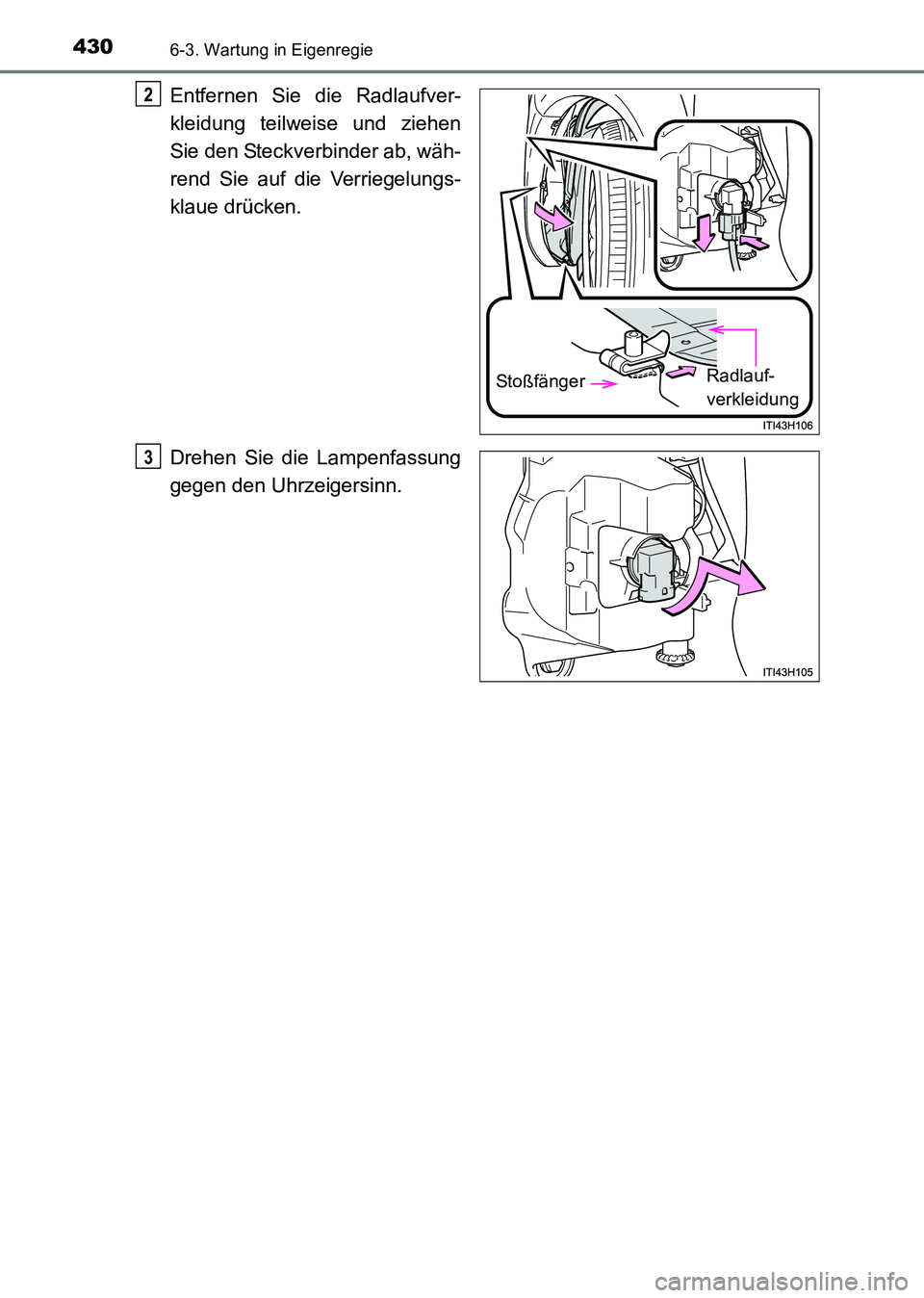

4306-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)
Entfernen Sie die Radlaufver-
kleidung teilweise und ziehen
Sie den Steckverbinder ab, wäh-
rend Sie auf die Verriegelungs-
klaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
StoßfängerRadlauf-
verkleidung
2
3
HILUX_OM_OM71214M_(EM).book Page 430 Friday, May 9, 2014 7:16 PM

4316-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)■
Brems-/Schlussleuchten, hintere
Blinkleuchten und Rückfahrschein-
werfer oder Nebelschlussleu chte (falls vorhanden)
Entfernen Sie die Befestigungs-
schrauben und nehmen Sie die
Einheit ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn. Brems-/Schlussleuchte
Hintere Blinkleuchte
Rückfahrscheinwerfer oder
Nebelschlussleuchte
Entfernen Sie die Glühlampe. Brems-/Schlussleuchte
Hintere Blinkleuchte
Rückfahrscheinwerfer oder
Nebelschlussleuchte
1
2
1
2
3
3
1
2
3
HILUX_OM_OM71214M_(EM).book Page 431 Friday, May 9, 2014 7:1 6 PM

4326-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)■

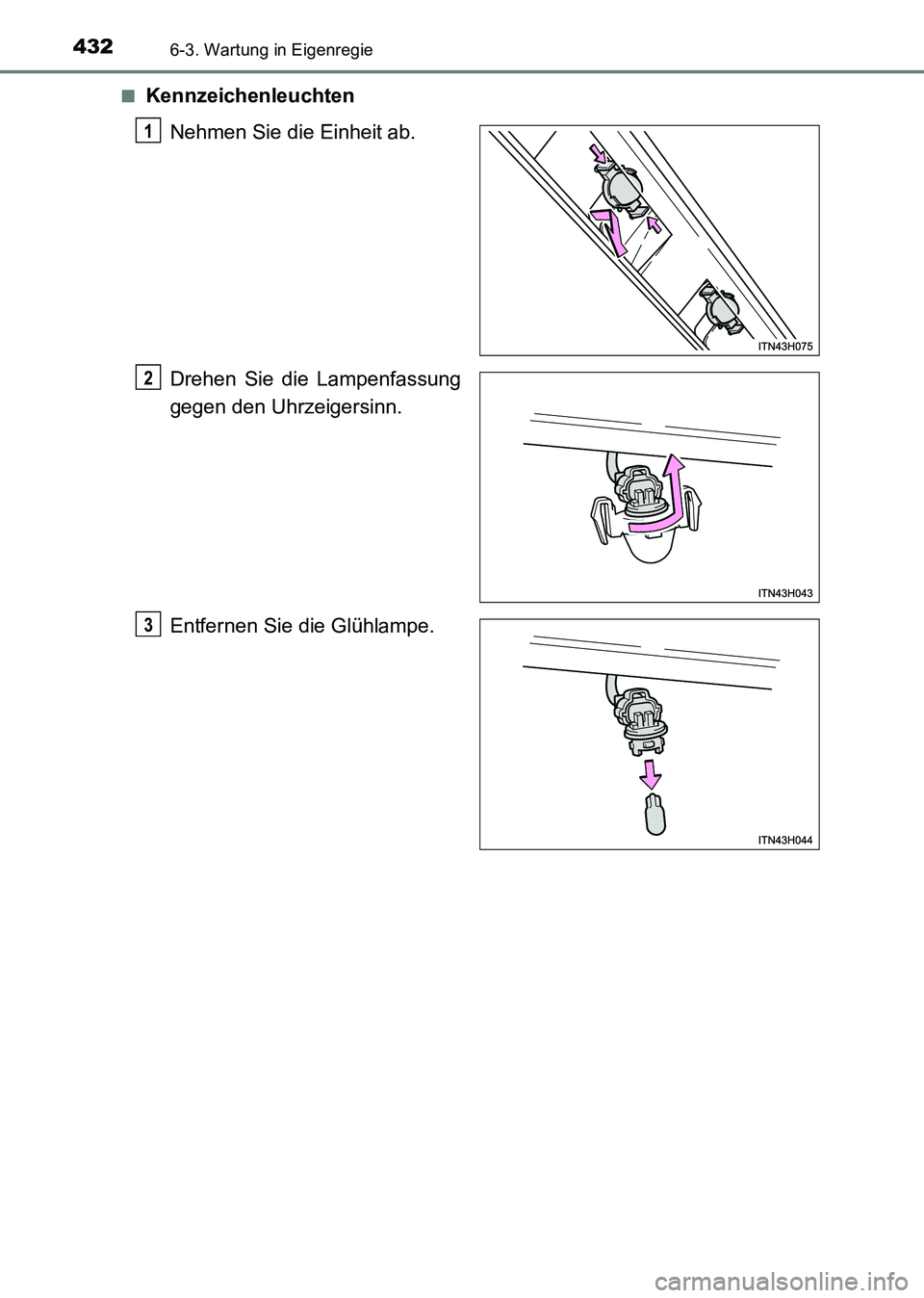

Kennzeichenleuchten
Nehmen Sie die Einheit ab.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
1
2
3
HILUX_OM_OM71214M_(EM).book Page 432 Friday, May 9, 2014 7:1 6 PM
