2015 TOYOTA HILUX Betriebsanleitungen (in German)

1373-3. Einstellen der Sitze
3
Bedienung der einzelnen Elemente
HILUX_OM_OM71214M_(EM)

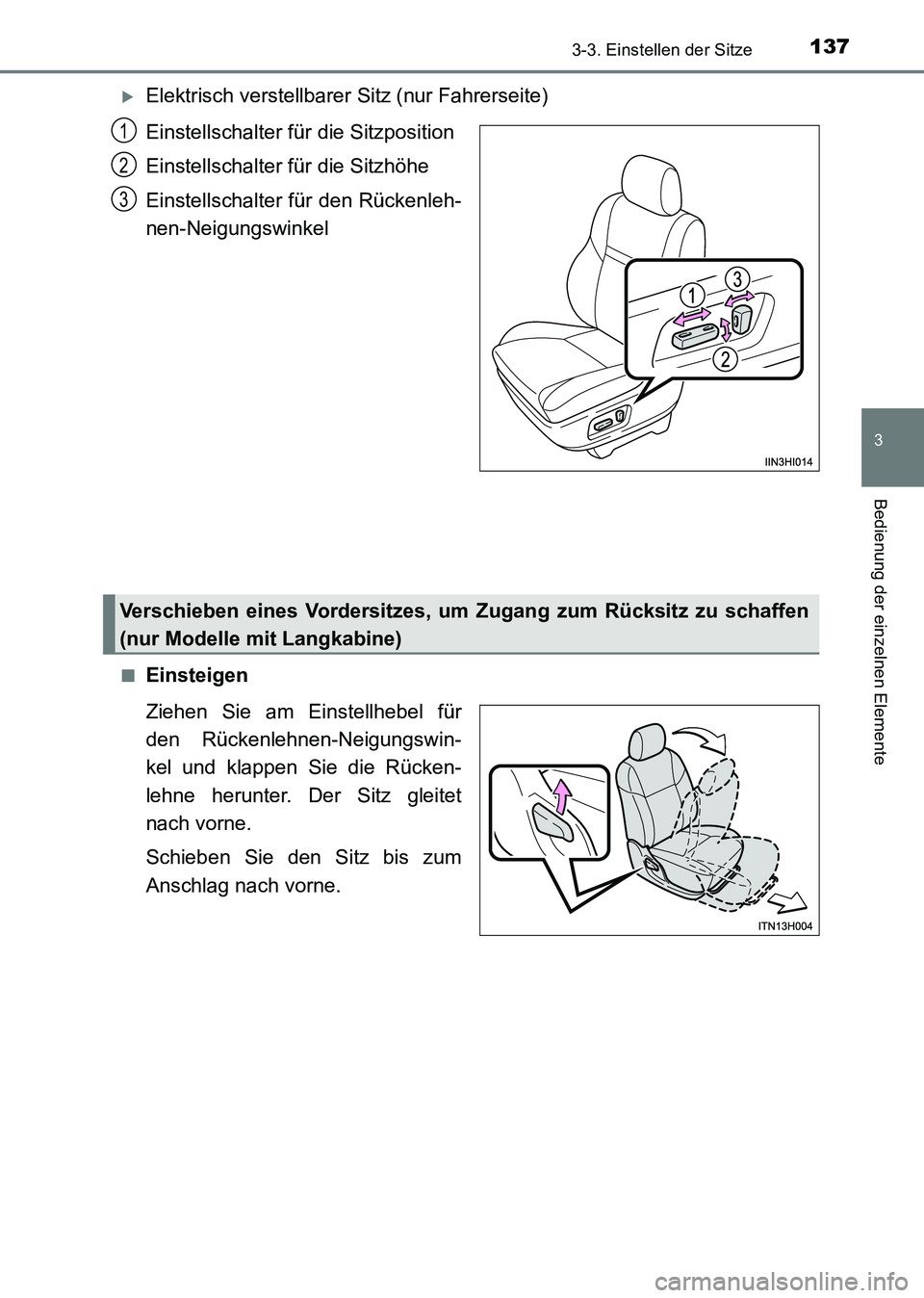

XElektrisch verstellbarer Sitz (nur Fahrerseite)
Einstellschalter für die Sitzposition
Einstellschalter für die Sitzhöhe
Einstellschalter für den Rückenleh-
nen-Neigungswinkel
■Einsteigen
Ziehen Sie am Einstellhebel für
den Rückenlehnen-Neigungswin-
kel und klappen Sie die Rücken-
lehne herunter. Der Sitz gleitet
nach vorne.
Schieben Sie den Sitz bis zum
Anschlag nach vorne.
1
2
3
Verschieben eines Vordersitzes, um Zugang zum Rücksitz zu schaffen
(nur Modelle mit Langkabine)
HILUX_OM_OM71214M_(EM).book Page 137 Friday, May 9, 2014 7:16 PM

1383-3. Einstellen der Sitze
HILUX_OM_OM71214M_(EM)■

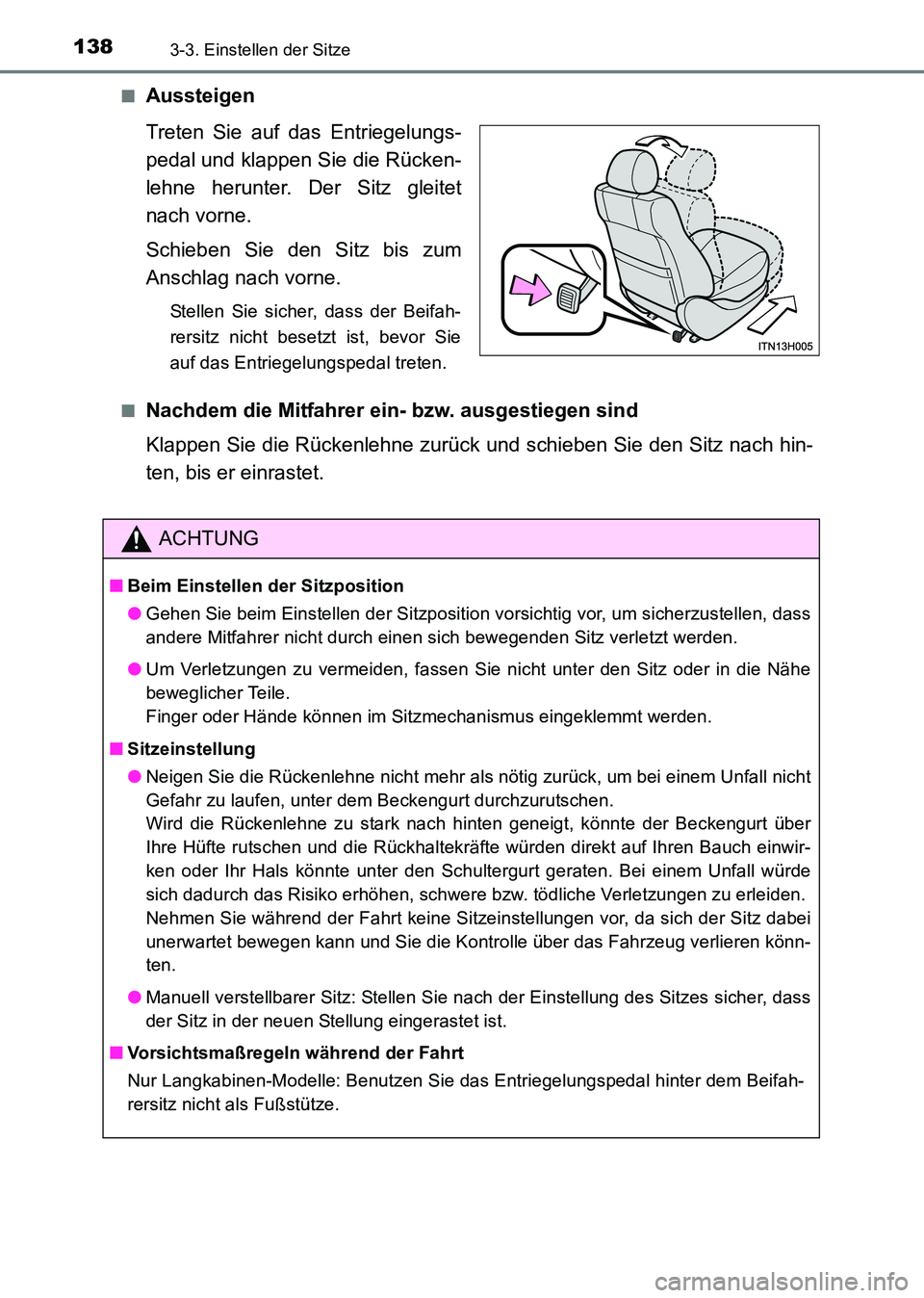

Aussteigen
Treten Sie auf das Entriegelungs-
pedal und klappen Sie die Rücken-
lehne herunter. Der Sitz gleitet
nach vorne.
Schieben Sie den Sitz bis zum
Anschlag nach vorne.
Stellen Sie sicher, dass der Beifah-
rersitz nicht besetzt ist, bevor Sie
auf das Entriegelungspedal treten.
■
Nachdem die Mitfahrer ein- bzw. ausgestiegen sind
Klappen Sie die Rückenlehne zurück und schieben Sie den Sitz nach hin-
ten, bis er einrastet.
ACHTUNG
■ Beim Einstellen der Sitzposition
●Gehen Sie beim Einstellen der Sitzposition vorsichtig vor, um sicherzustellen, dass
andere Mitfahrer nicht durch einen sich bewegenden Sitz verletzt werden.
● Um Verletzungen zu vermeiden, fassen Sie nicht unter den Sitz oder in die Nähe
beweglicher Teile.
Finger oder Hände können im Sitzmechanismus eingeklemmt werden.
■ Sitzeinstellung
●Neigen Sie die Rückenlehne nicht mehr als nötig zurück, um bei einem Unfall nicht
Gefahr zu laufen, unter dem Beckengurt durchzurutschen.
Wird die Rückenlehne zu stark nach hinten geneigt, könnte der Beckengurt über
Ihre Hüfte rutschen und die Rückhaltekräfte würden direkt auf Ihren Bauch einwir-
ken oder Ihr Hals könnte unter den Schultergurt geraten. Bei einem Unfall würde
sich dadurch das Risiko erhöhen, schwere bzw. tödliche Verletzungen zu erleiden.
Nehmen Sie während der Fahrt keine Sitzeinstellungen vor, da sich der Sitz dabei
unerwartet bewegen kann und Sie die Kontrolle über das Fahrzeug verlieren könn-
ten.
● Manuell verstellbarer Sitz: Stellen Sie nach der Einstellung des Sitzes sicher, dass
der Sitz in der neuen Stellung eingerastet ist.
■ Vorsichtsmaßregeln während der Fahrt
Nur Langkabinen-Modelle: Benutzen Sie das Entriegelungspedal hinter dem Beifah-
rersitz nicht als Fußstütze.
HILUX_OM_OM71214M_(EM).book Page 138 Friday, May 9, 2014 7:1 6 PM

139
3
3-3. Einstellen der Sitze
Bedienung der einzelnen Elemente
HILUX_OM_OM71214M_(EM)

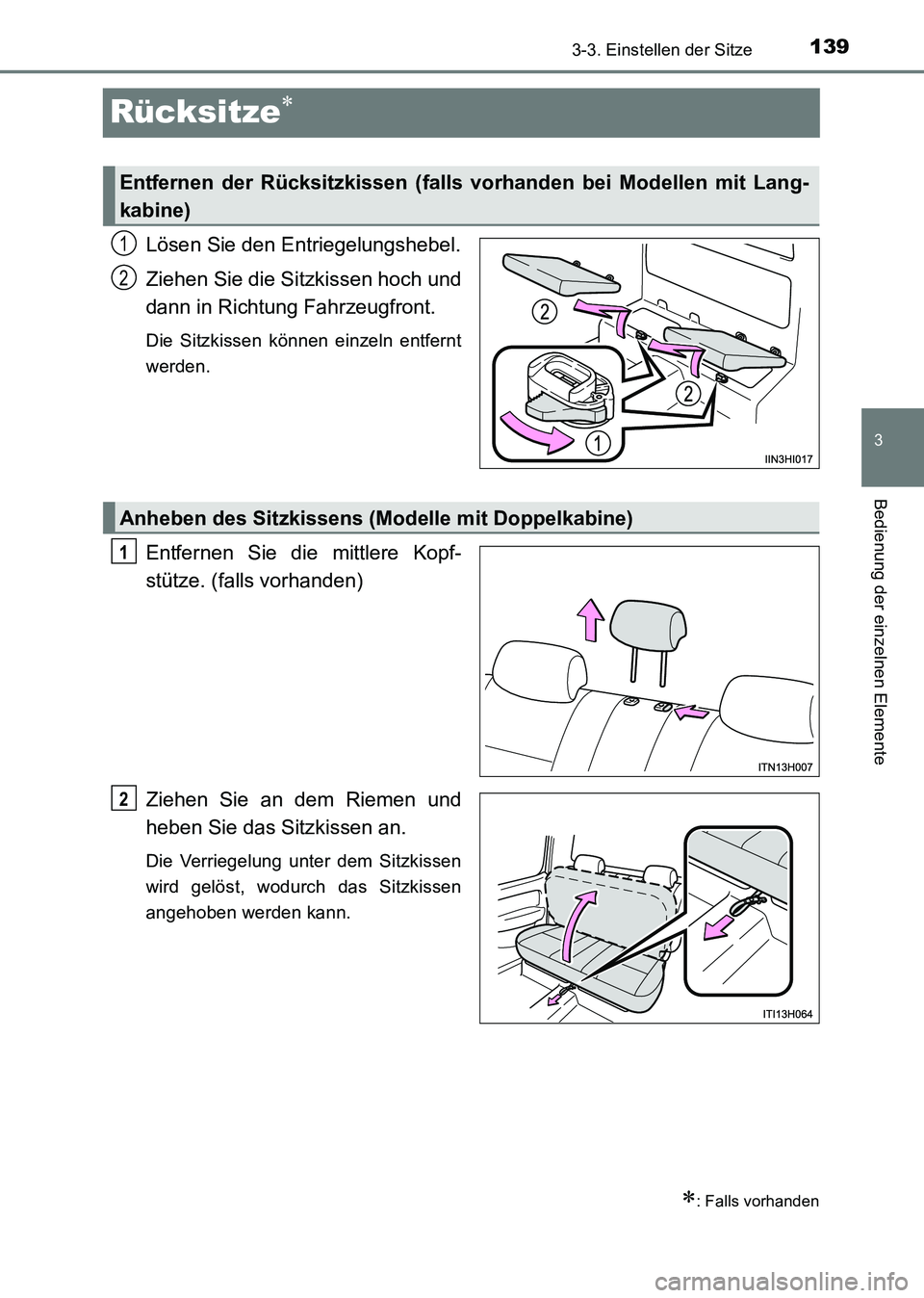

Rücksitze∗
Lösen Sie den Entriegelungshebel.
Ziehen Sie die Sitzkissen hoch und
dann in Richtung Fahrzeugfront.
Die Sitzkissen können einzeln entfernt
werden.
Entfernen Sie die mittlere Kopf-
stütze. (falls vorhanden)
Ziehen Sie an dem Riemen und
heben Sie das Sitzkissen an.
Die Verriegelung unter dem Sitzkissen
wird gelöst, wodurch das Sitzkissen
angehoben werden kann.
∗: Falls vorhanden
Entfernen der Rücksitzkissen (falls vorhanden bei Modellen mit Lang-
kabine)
1
2
Anheben des Sitzkissens (Modelle mit Doppelkabine)
1
2
HILUX_OM_OM71214M_(EM).book Page 139 Friday, May 9, 2014 7:16 PM

1403-3. Einstellen der Sitze
HILUX_OM_OM71214M_(EM)

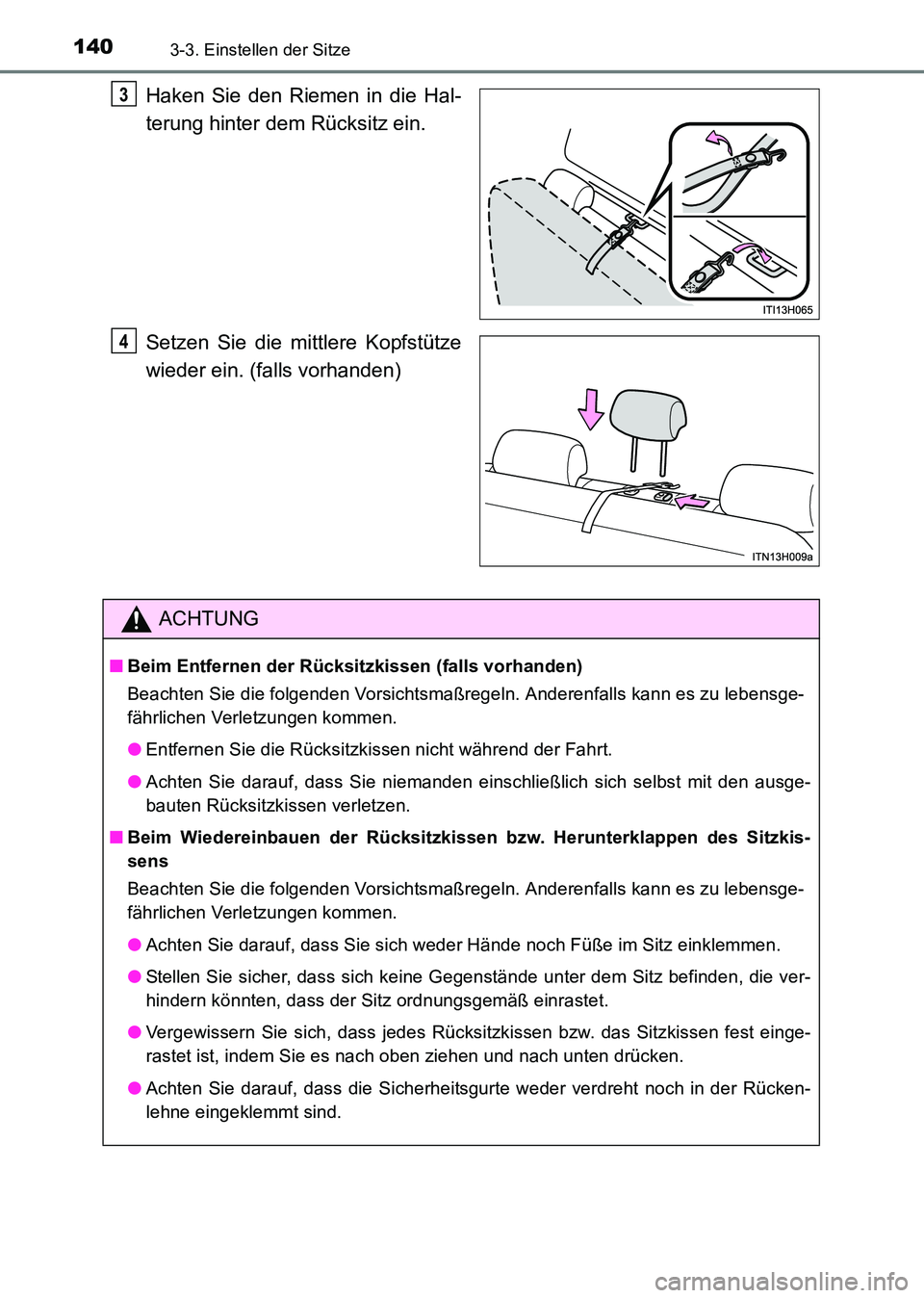

Haken Sie den Riemen in die Hal-
terung hinter dem Rücksitz ein.
Setzen Sie die mittlere Kopfstütze
wieder ein. (falls vorhanden)3
4
ACHTUNG
■Beim Entfernen der Rücksitzkissen (falls vorhanden)
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu lebensge-
fährlichen Verletzungen kommen.
●Entfernen Sie die Rücksitzkissen nicht während der Fahrt.
● Achten Sie darauf, dass Sie niemanden einschließlich sich selbst mit den ausge-
bauten Rücksitzkissen verletzen.
■ Beim Wiedereinbauen der Rücksitzkissen bzw. Herunterklappen des Sitzkis-
sens
Beachten Sie die folgenden Vorsichtsmaßregeln. Anderenfalls kann es zu lebensge-
fährlichen Verletzungen kommen.
●Achten Sie darauf, dass Sie sich weder Hände noch Füße im Sitz einklemmen.
● Stellen Sie sicher, dass sich keine Gegenstände unter dem Sitz befinden, die ver-
hindern könnten, dass der Sitz ordnungsgemäß einrastet.
● Vergewissern Sie sich, dass jedes Rücksitzkissen bzw. das Sitzkissen fest einge-
rastet ist, indem Sie es nach oben ziehen und nach unten drücken.
● Achten Sie darauf, dass die Sicherheitsgurte weder verdreht noch in der Rücken-
lehne eingeklemmt sind.
HILUX_OM_OM71214M_(EM).book Page 140 Friday, May 9, 2014 7:1 6 PM

141
3
3-3. Einstellen der Sitze
Bedienung der einzelnen Elemente
HILUX_OM_OM71214M_(EM)

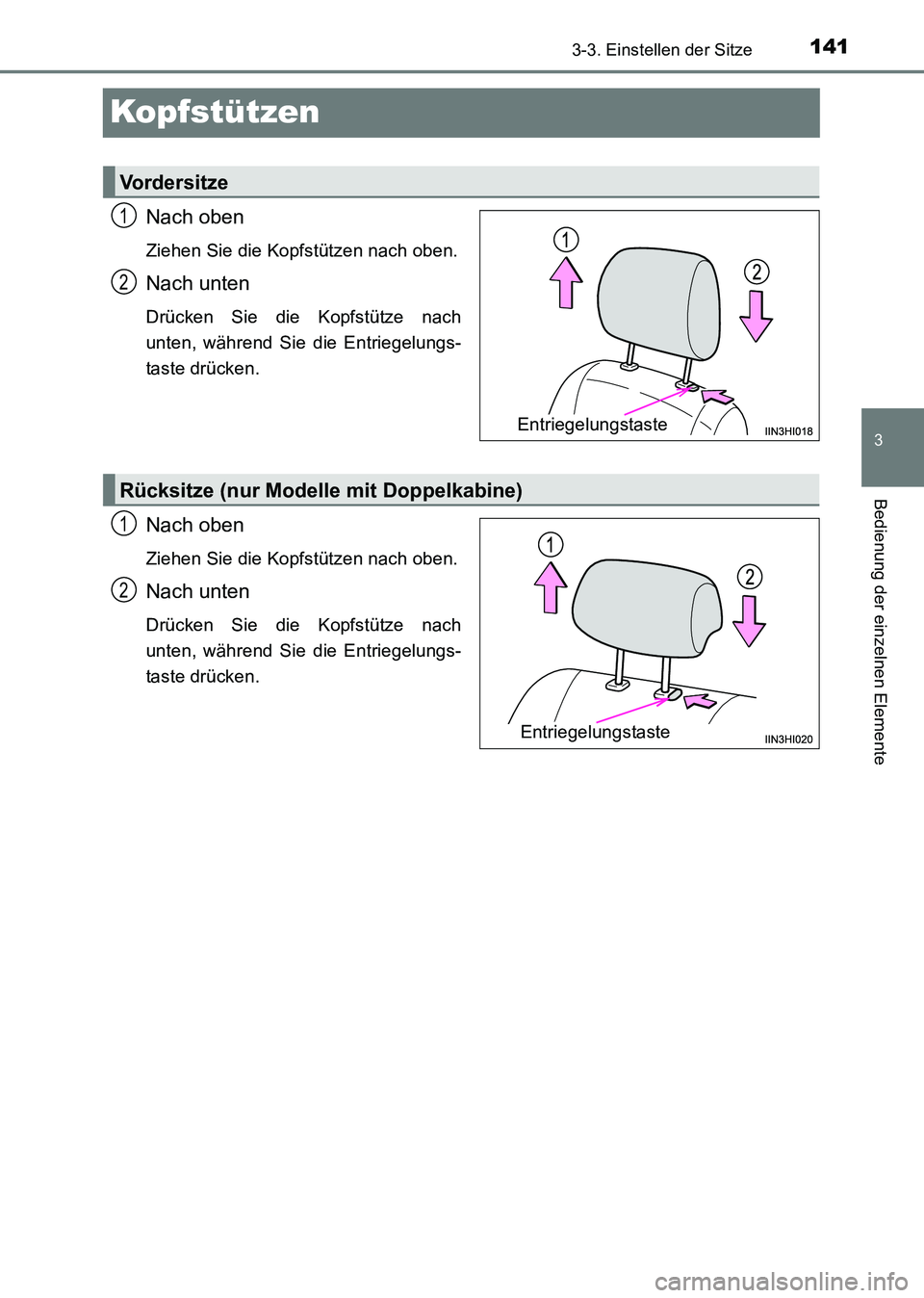

Kopfstützen
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Nach oben
Ziehen Sie die Kopfstützen nach oben.
Nach unten
Drücken Sie die Kopfstütze nach
unten, während Sie die Entriegelungs-
taste drücken.
Vordersitze
Entriegelungstaste
1
2
Rücksitze (nur Modelle mit Doppelkabine)
Entriegelungstaste
1
2
HILUX_OM_OM71214M_(EM).book Page 141 Friday, May 9, 2014 7:16 PM

1423-3. Einstellen der Sitze
HILUX_OM_OM71214M_(EM)

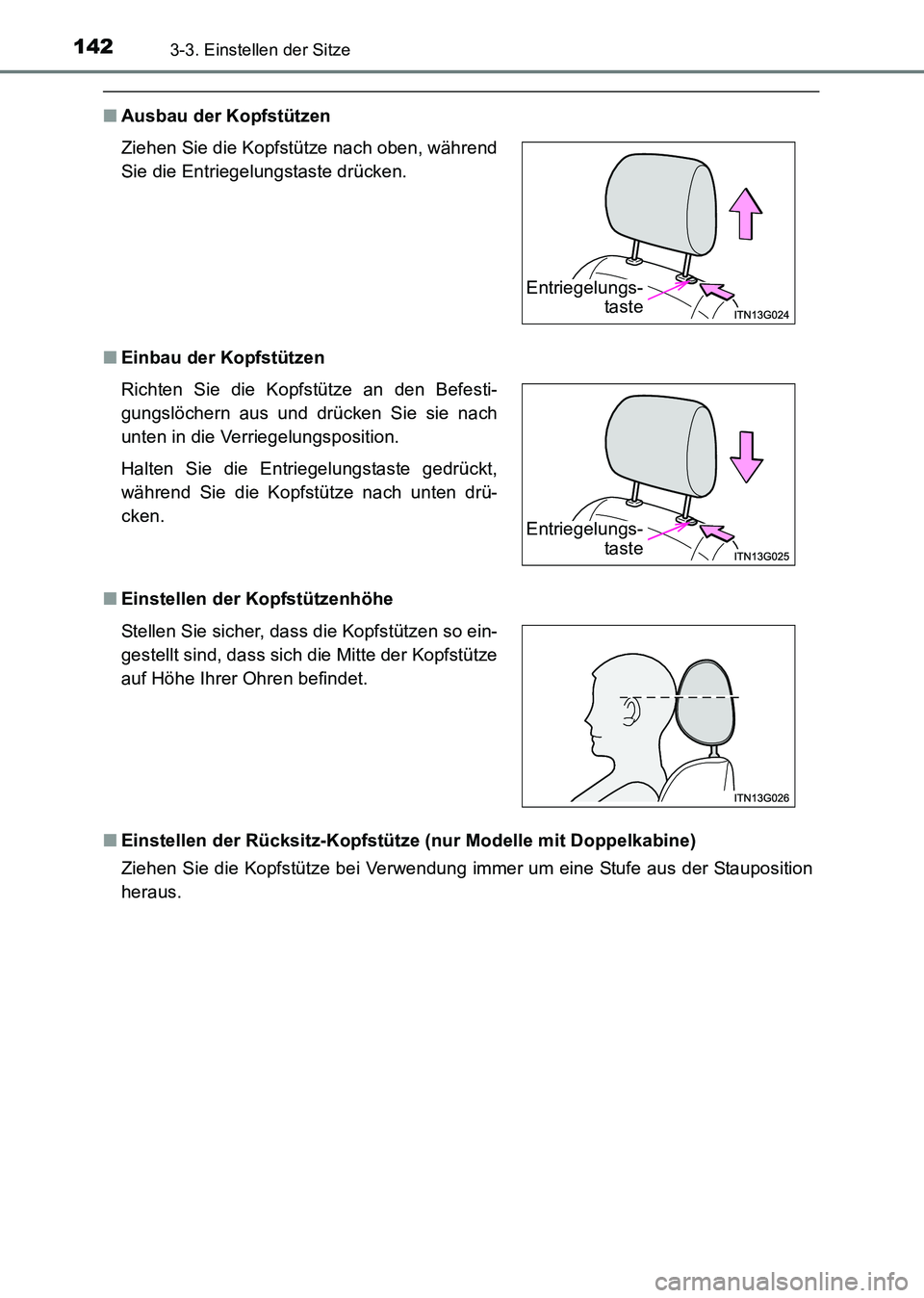

■Ausbau der Kopfstützen
■ Einbau der Kopfstützen
■ Einstellen der Kopfstützenhöhe
■ Einstellen der Rücksitz-Kopfstütze (nur Modelle mit Doppelkabine)
Ziehen Sie die Kopfstütze bei Verwendung immer um eine Stufe aus der Stauposition
heraus. Ziehen Sie die Kopfstütze nach oben, während
Sie die Entriegelungstaste drücken.
Richten Sie die Kopfstütze an den Befesti-
gungslöchern aus und drücken Sie sie nach
unten in die Verriegelungsposition.
Halten Sie die Entriegelungstaste gedrückt,
während Sie die Kopfstütze nach unten drü-
cken.
Stellen Sie sicher, dass die Kopfstützen so ein-
gestellt sind, dass sich die Mitte der Kopfstütze
auf Höhe Ihrer Ohren befindet.
Entriegelungs-
taste
Entriegelungs-taste
HILUX_OM_OM71214M_(EM).book Page 142 Friday, May 9, 2014 7:1 6 PM

1433-3. Einstellen der Sitze
3
Bedienung der einzelnen Elemente
HILUX_OM_OM71214M_(EM)

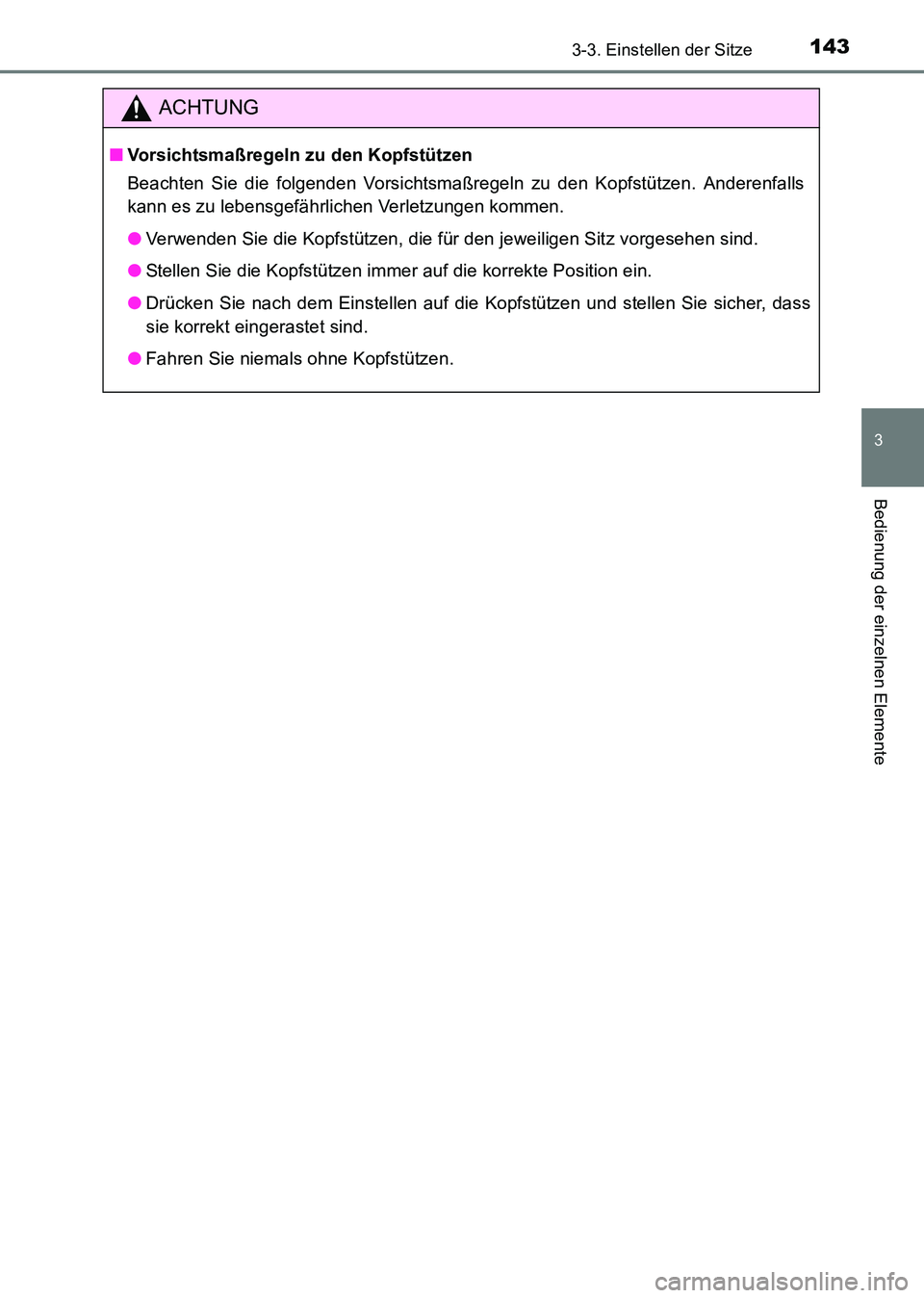

ACHTUNG
■Vorsichtsmaßregeln zu den Kopfstützen
Beachten Sie die folgenden Vorsichtsmaßregeln zu den Kopfstützen. Anderenfalls
kann es zu lebensgefährlichen Verletzungen kommen.
●Verwenden Sie die Kopfstützen, die für den jeweiligen Sitz vorgesehen sind.
● Stellen Sie die Kopfstützen immer auf die korrekte Position ein.
● Drücken Sie nach dem Einstellen auf die Kopfstützen und stellen Sie sicher, dass
sie korrekt eingerastet sind.
● Fahren Sie niemals ohne Kopfstützen.
HILUX_OM_OM71214M_(EM).book Page 143 Friday, May 9, 2014 7:1 6 PM

1443-4. Einstellen von Lenkrad und Spiegeln
HILUX_OM_OM71214M_(EM)

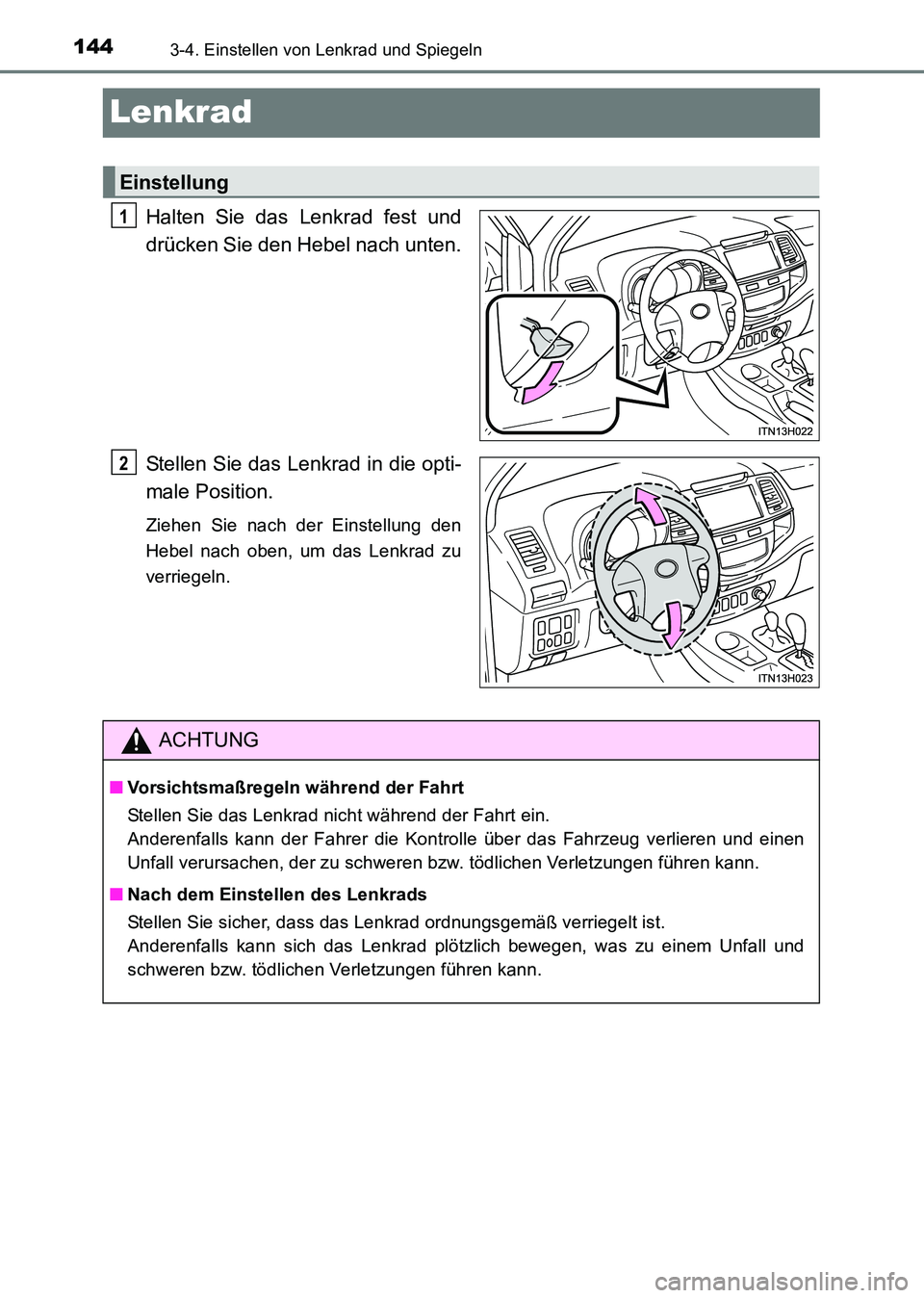

Lenkrad
Halten Sie das Lenkrad fest und
drücken Sie den Hebel nach unten.
Stellen Sie das Lenkrad in die opti-
male Position.
Ziehen Sie nach der Einstellung den
Hebel nach oben, um das Lenkrad zu
verriegeln.
Einstellung
1
2
ACHTUNG
■Vorsichtsmaßregeln während der Fahrt
Stellen Sie das Lenkrad nicht während der Fahrt ein.
Anderenfalls kann der Fahrer die Kontrolle über das Fahrzeug verlieren und einen
Unfall verursachen, der zu schweren bzw. tödlichen Verletzungen führen kann.
■ Nach dem Einstellen des Lenkrads
Stellen Sie sicher, dass das Lenkrad ordnungsgemäß verriegelt ist.
Anderenfalls kann sich das Lenkrad plötzlich bewegen, was zu einem Unfall und
schweren bzw. tödlichen Verletzungen führen kann.
