2015 TOYOTA HILUX Betriebsanleitungen (in German)

972. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71214M_(EM)

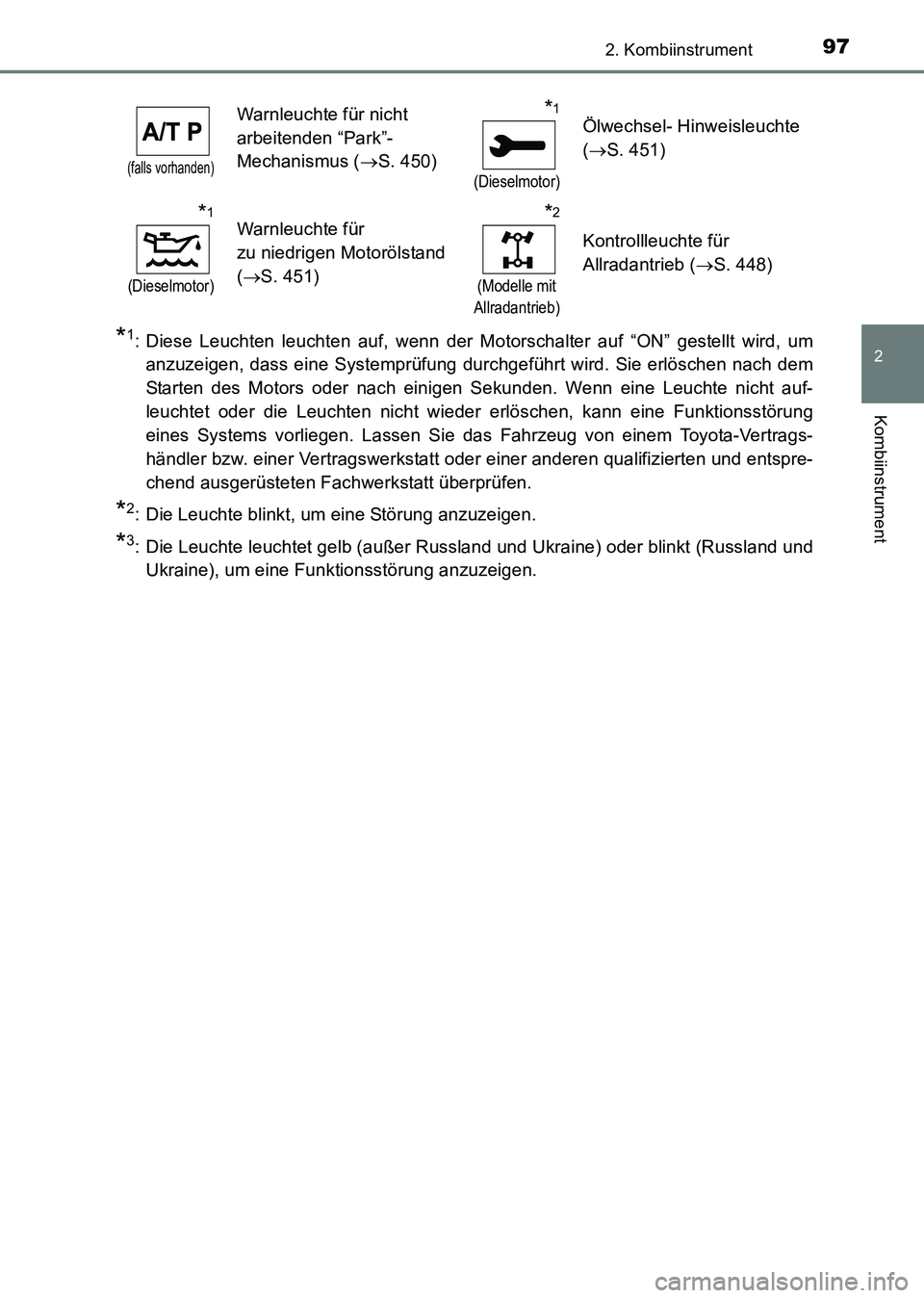

*1: Diese Leuchten leuchten auf, wenn der Motorschalter auf “ON” gestellt wird, umanzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem
Starten des Motors oder nach einigen Sekunden. Wenn eine Leuchte nicht auf-
leuchtet oder die Leuchten nicht wieder erlöschen, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte blinkt, um eine Störung anzuzeigen.
*3: Die Leuchte leuchtet gelb (außer Russland und Ukraine) oder blinkt (Russland undUkraine), um eine Funktionsstörung anzuzeigen.
(falls vorhanden)
Warnleuchte für nicht
arbeitenden “Park”-
Mechanismus ( →S. 450)*1
(Dieselmotor)
Ölwechsel- Hinweisleuchte
(→ S. 451)
*1
(Dieselmotor)
Warnleuchte für
zu niedrigen Motorölstand
(→ S. 451)*2
(Modelle mit
Allradantrieb)
Kontrollleuchte für
Allradantrieb ( →S. 448)
HILUX_OM_OM71214M_(EM).book Page 97 Friday, May 9, 2014 7:16 PM

982. Kombiinstrument
HILUX_OM_OM71214M_(EM)

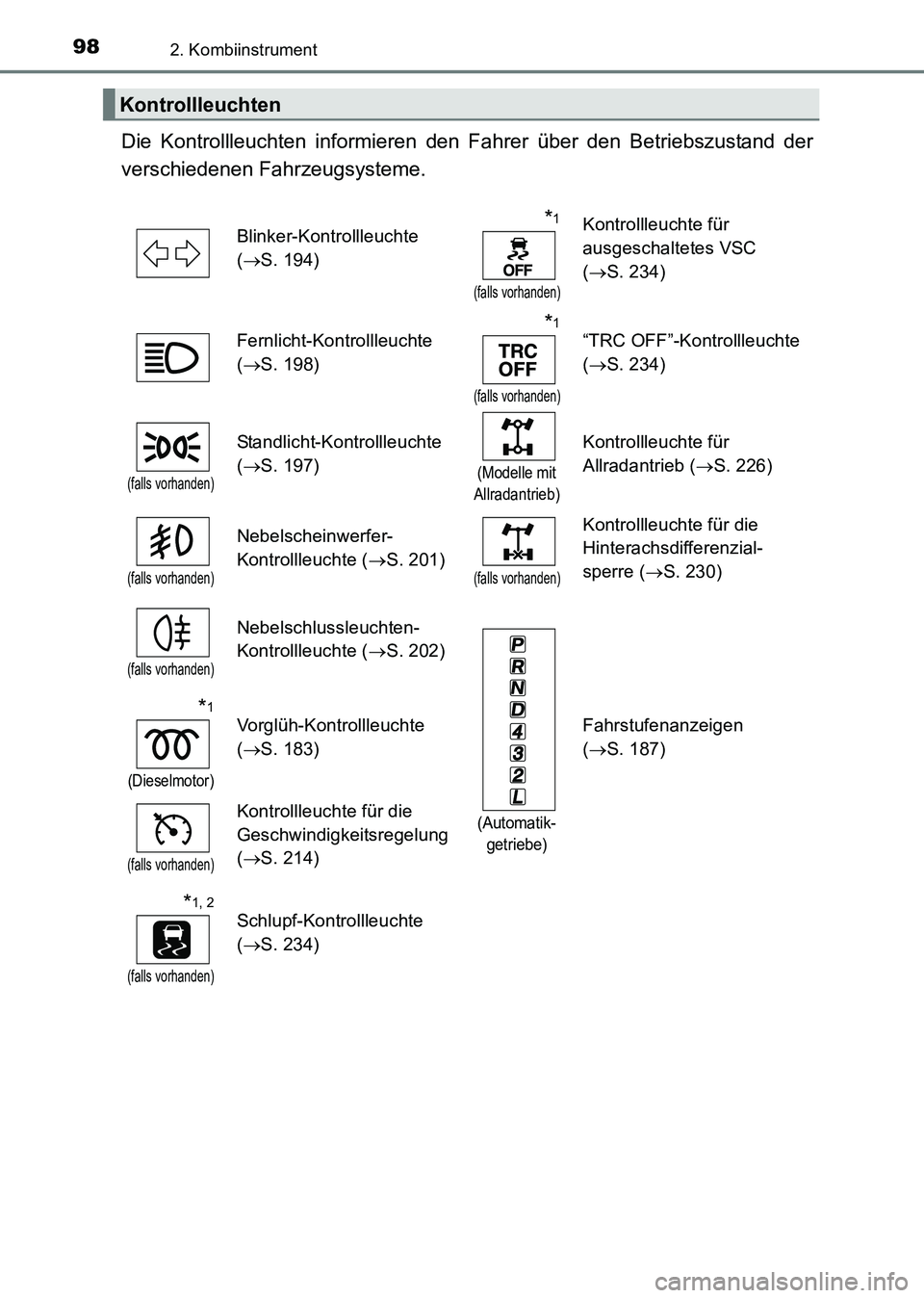

Die Kontrollleuchten informieren den Fahrer über den Betriebszustand der
verschiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte
( → S. 194)*1
(falls vorhanden)
Kontrollleuchte für
ausgeschaltetes VSC
(→ S. 234)
Fernlicht-Kontrollleuchte
( → S. 198)
*1
(falls vorhanden)
“TRC OFF”-Kontrollleuchte
(→ S. 234)
(falls vorhanden)
Standlicht-Kontrollleuchte
(→ S. 197)
(Modelle mit
Allradantrieb)
Kontrollleuchte für
Allradantrieb ( →S. 226)
(falls vorhanden)
Nebelscheinwerfer-
Kontrollleuchte ( →S. 201)
(falls vorhanden)
Kontrollleuchte für die
Hinterachsdifferenzial-
sperre ( →S. 230)
(falls vorhanden)
Nebelschlussleuchten-
Kontrollleuchte ( →S. 202)
(Automatik-
getriebe)
Fahrstufenanzeigen
(→ S. 187)*1
(Dieselmotor)
Vorglüh-Kontrollleuchte
(→ S. 183)
(falls vorhanden)
Kontrollleuchte für die
Geschwindigkeitsregelung
(→ S. 214)
*1, 2
(falls vorhanden)
Schlupf-Kontrollleuchte
(→ S. 234)
HILUX_OM_OM71214M_(EM).book Page 98 Friday, May 9, 2014 7:16 PM

992. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71214M_(EM)

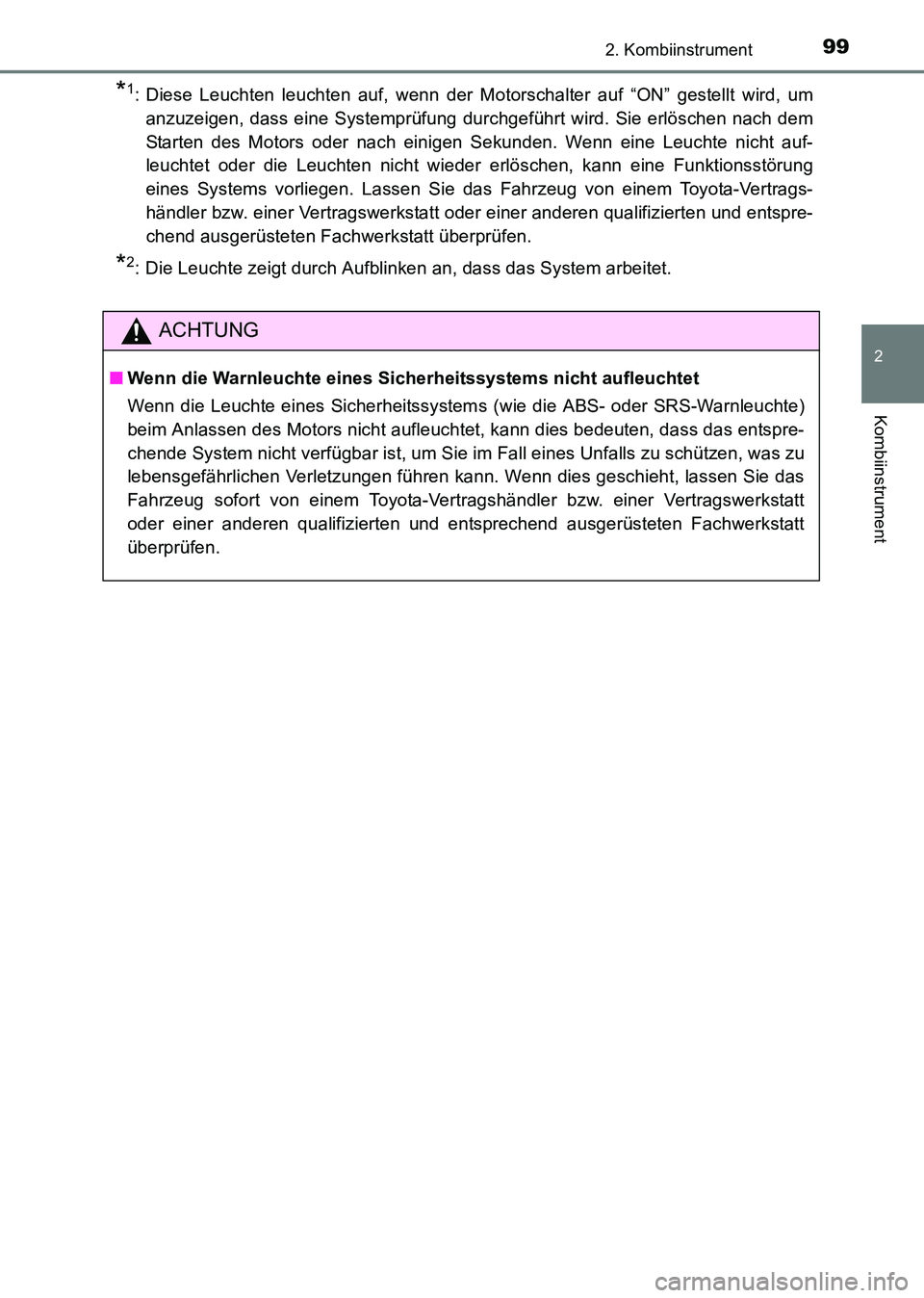

*1: Diese Leuchten leuchten auf, wenn der Motorschalter auf “ON” gestellt wird, umanzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen nach dem
Starten des Motors oder nach einigen Sekunden. Wenn eine Leuchte nicht auf-
leuchtet oder die Leuchten nicht wieder erlöschen, kann eine Funktionsstörung
eines Systems vorliegen. Lassen Sie das Fahrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt überprüfen.
*2: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
ACHTUNG
■ Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Leuchte eines Sicherheitssystem s (wie die ABS- oder SRS-Warnleuchte)
beim Anlassen des Motors nicht aufleuchtet, kann dies bedeuten, dass das entspre-
chende System nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu
lebensgefährlichen Verletzungen führen kann. Wenn dies geschieht, lassen Sie das
Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt
überprüfen.
HILUX_OM_OM71214M_(EM).book Page 99 Friday, May 9, 2014 7:16 PM

1002. Kombiinstrument
HILUX_OM_OM71214M_(EM)

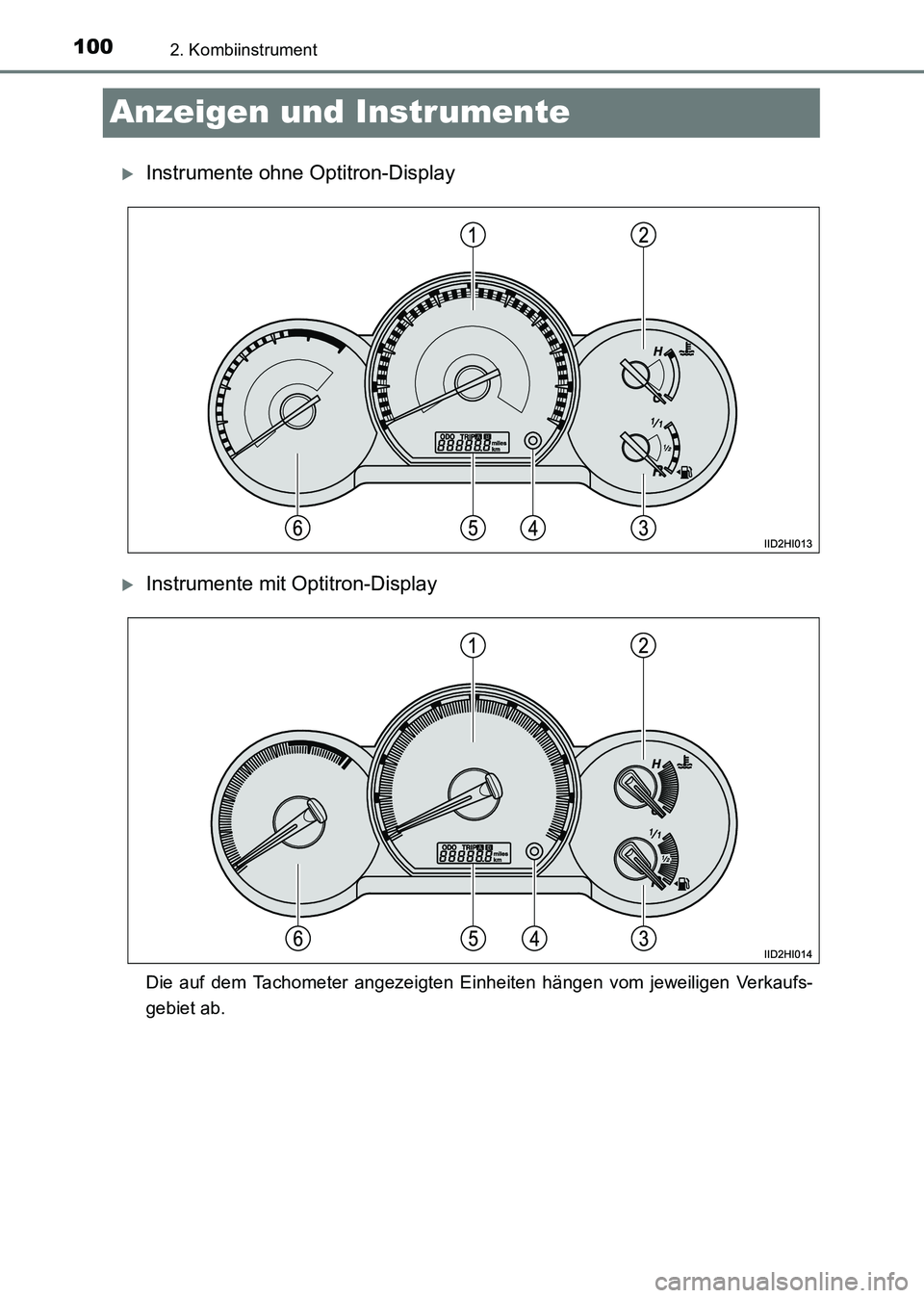

Anzeigen und Instrumente
XInstrumente ohne Optitron-Display
XInstrumente mit Optitron-Display
Die auf dem Tachometer angezeigten Einheiten hängen vom jeweiligen Verkaufs-
gebiet ab.
HILUX_OM_OM71214M_(EM).book Page 100 Friday, May 9, 2014 7:16 PM

1012. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71214M_(EM)

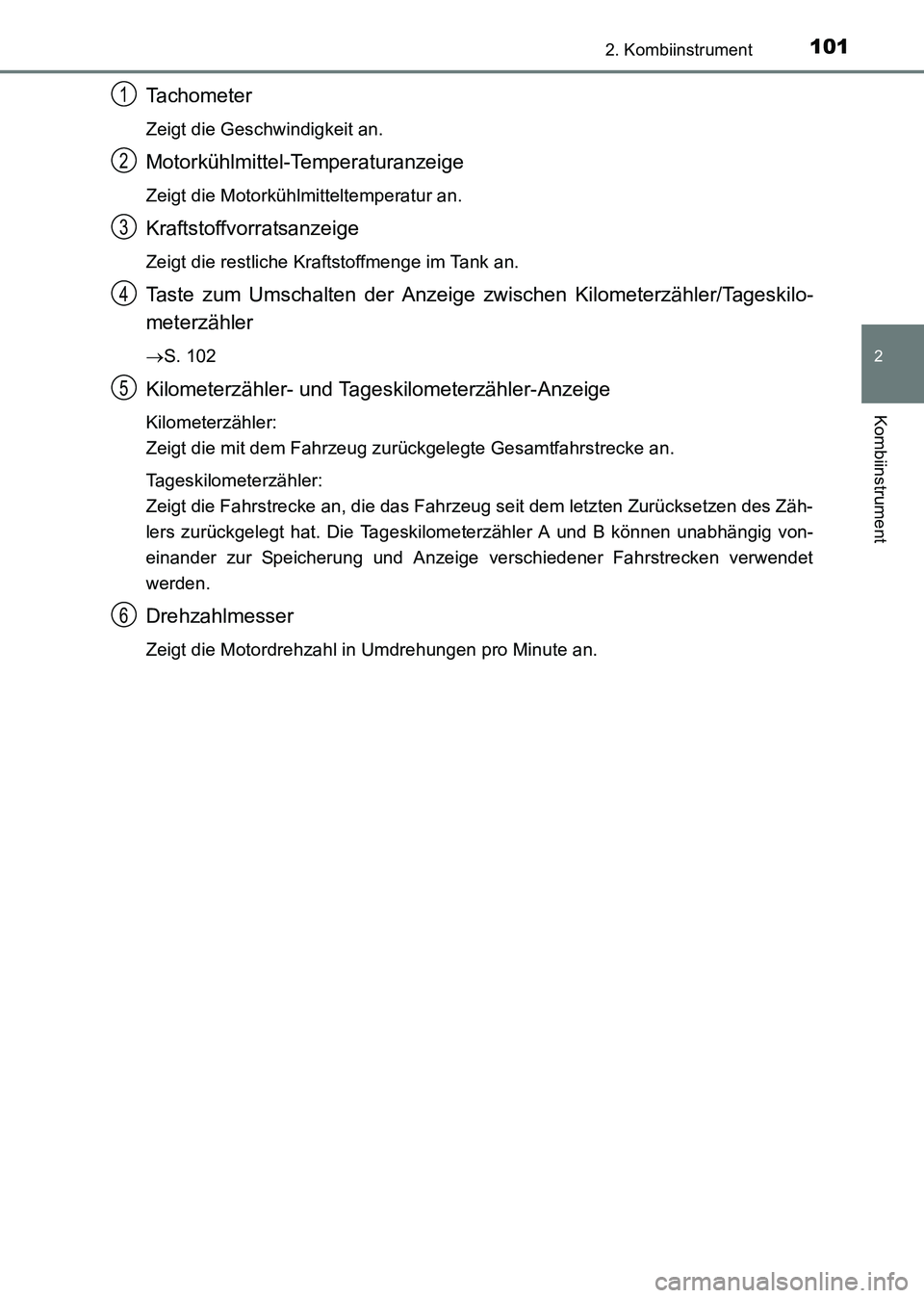

Tachometer
Zeigt die Geschwindigkeit an.
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an.
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an.
Taste zum Umschalten der Anzeige zwischen Kilometerzähler/Tageskilo-
meterzähler
→S. 102
Kilometerzähler- und Tageskilometerzähler-Anzeige
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an.
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit dem letzten Zurücksetzen des Zäh-
lers zurückgelegt hat. Die Tageskilometerzähler A und B können unabhängig von-
einander zur Speicherung und Anzeige verschiedener Fahrstrecken verwendet
werden.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
1
2
3
4
5
6
HILUX_OM_OM71214M_(EM).book Page 101 Friday, May 9, 2014 7:1 6 PM

1022. Kombiinstrument
HILUX_OM_OM71214M_(EM)

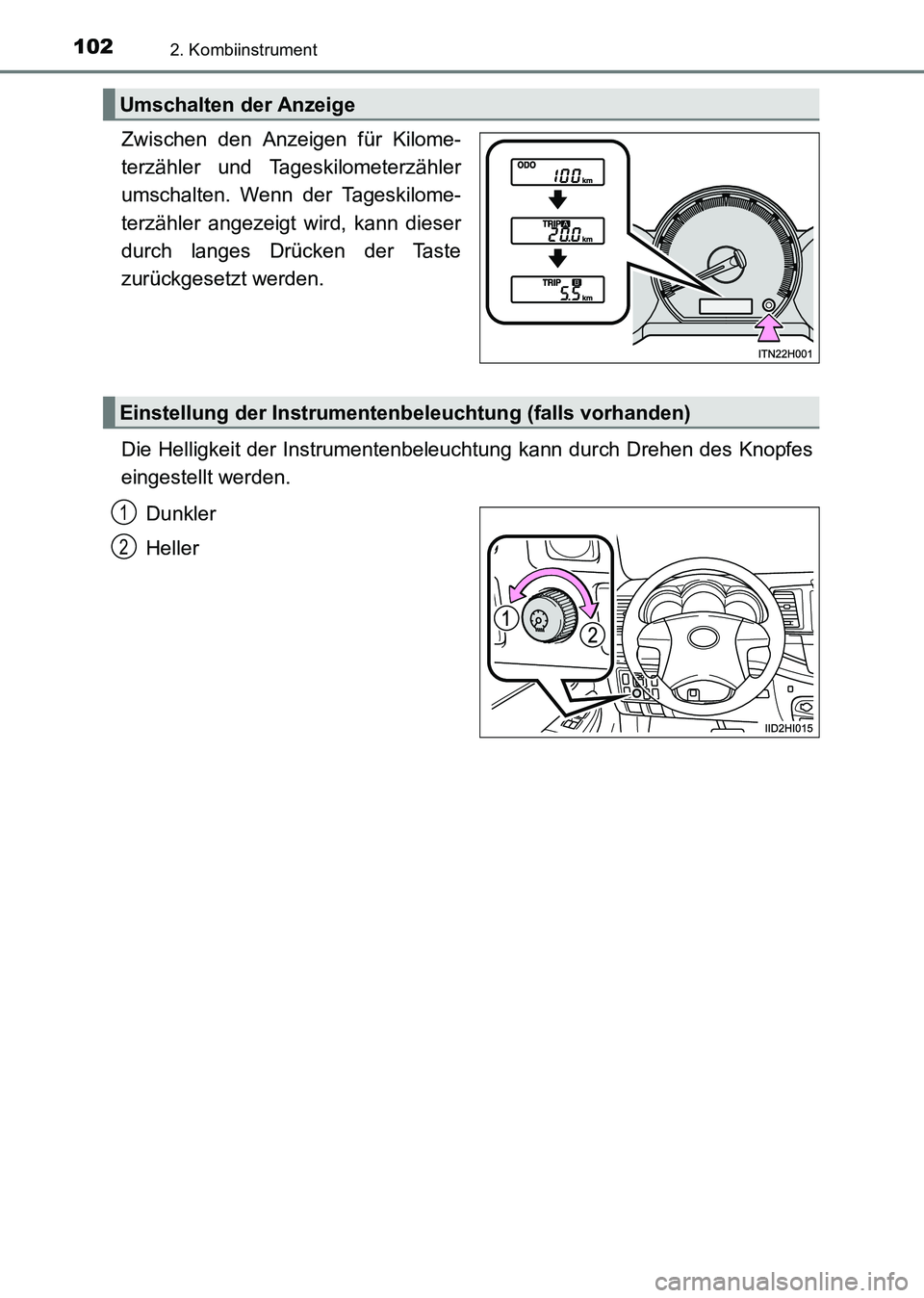

Zwischen den Anzeigen für Kilome-
terzähler und Tageskilometerzähler
umschalten. Wenn der Tageskilome-
terzähler angezeigt wird, kann dieser
durch langes Drücken der Taste
zurückgesetzt werden.
Die Helligkeit der Instrumentenbeleuchtung kann durch Drehen des Knopfes
eingestellt werden.Dunkler
Heller
Umschalten der Anzeige
Einstellung der Instrumentenbeleuchtung (falls vorhanden)
1
2
HILUX_OM_OM71214M_(EM).book Page 102 Friday, May 9, 2014 7:1 6 PM

1032. Kombiinstrument
2
Kombiinstrument
HILUX_OM_OM71214M_(EM)

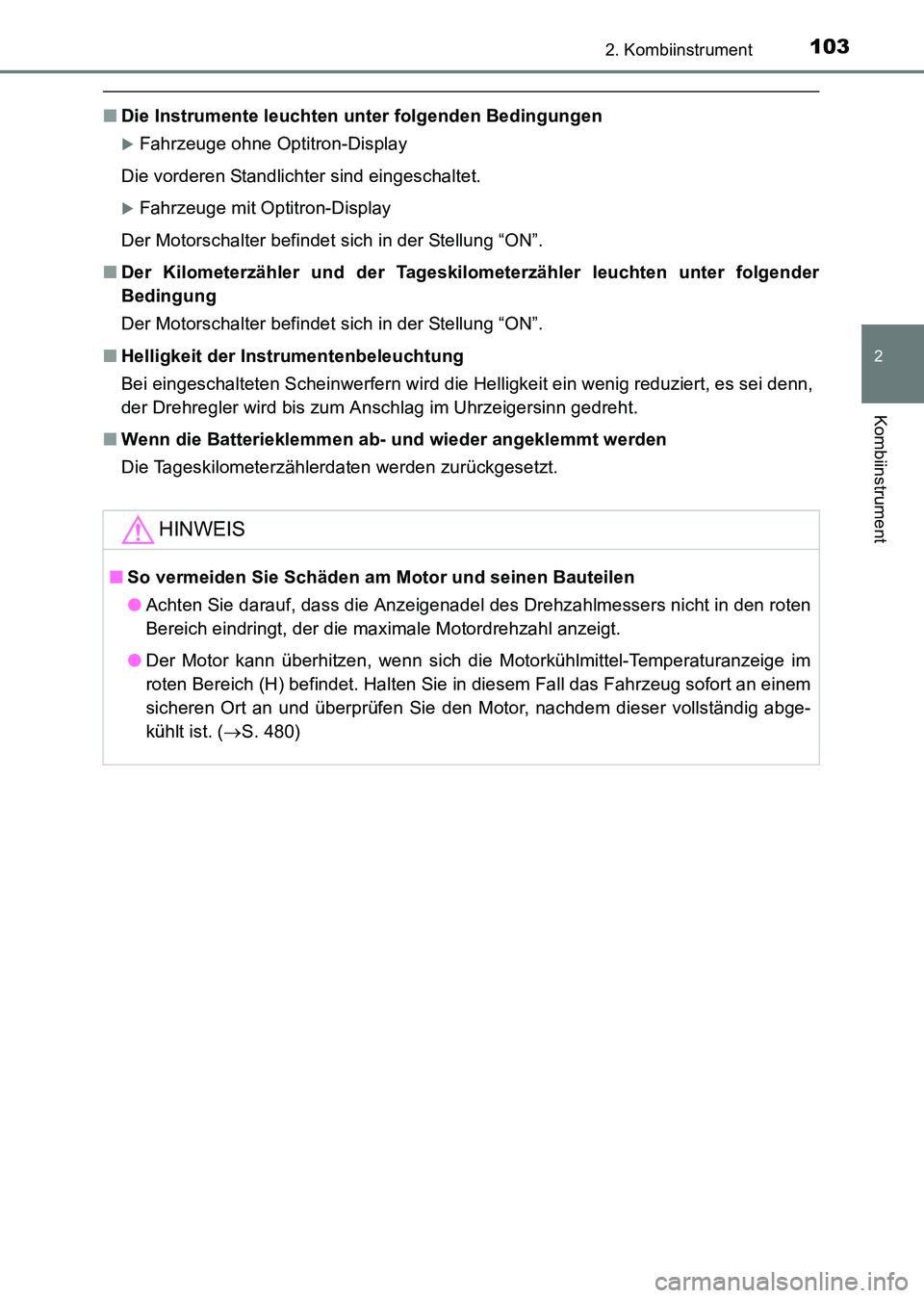

■Die Instrumente leuchten unter folgenden Bedingungen
XFahrzeuge ohne Optitron-Display
Die vorderen Standlichter sind eingeschaltet.
XFahrzeuge mit Optitron-Display
Der Motorschalter befindet sich in der Stellung “ON”.
■ Der Kilometerzähler und der Tageskilometerzähler leuchten unter folgender
Bedingung
Der Motorschalter befindet sich in der Stellung “ON”.
■ Helligkeit der Instrumentenbeleuchtung
Bei eingeschalteten Scheinwerfern wird die Helligkeit ein wenig reduziert, es sei denn,
der Drehregler wird bis zum Anschlag im Uhrzeigersinn gedreht.
■ Wenn die Batterieklemmen ab- und wieder angeklemmt werden
Die Tageskilometerzählerdaten werden zurückgesetzt.
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
●Achten Sie darauf, dass die Anzeigenadel des Drehzahlmessers nicht in den roten
Bereich eindringt, der die maximale Motordrehzahl anzeigt.
● Der Motor kann überhitzen, wenn sich die Motorkühlmittel-Temperaturanzeige im
roten Bereich (H) befindet. Halten Sie in diesem Fall das Fahrzeug sofort an einem
sicheren Ort an und überprüfen Sie den Motor, nachdem dieser vollständig abge-
kühlt ist. ( →S. 480)
HILUX_OM_OM71214M_(EM).book Page 103 Friday, May 9, 2014 7:1 6 PM

1042. Kombiinstrument
HILUX_OM_OM71214M_(EM)

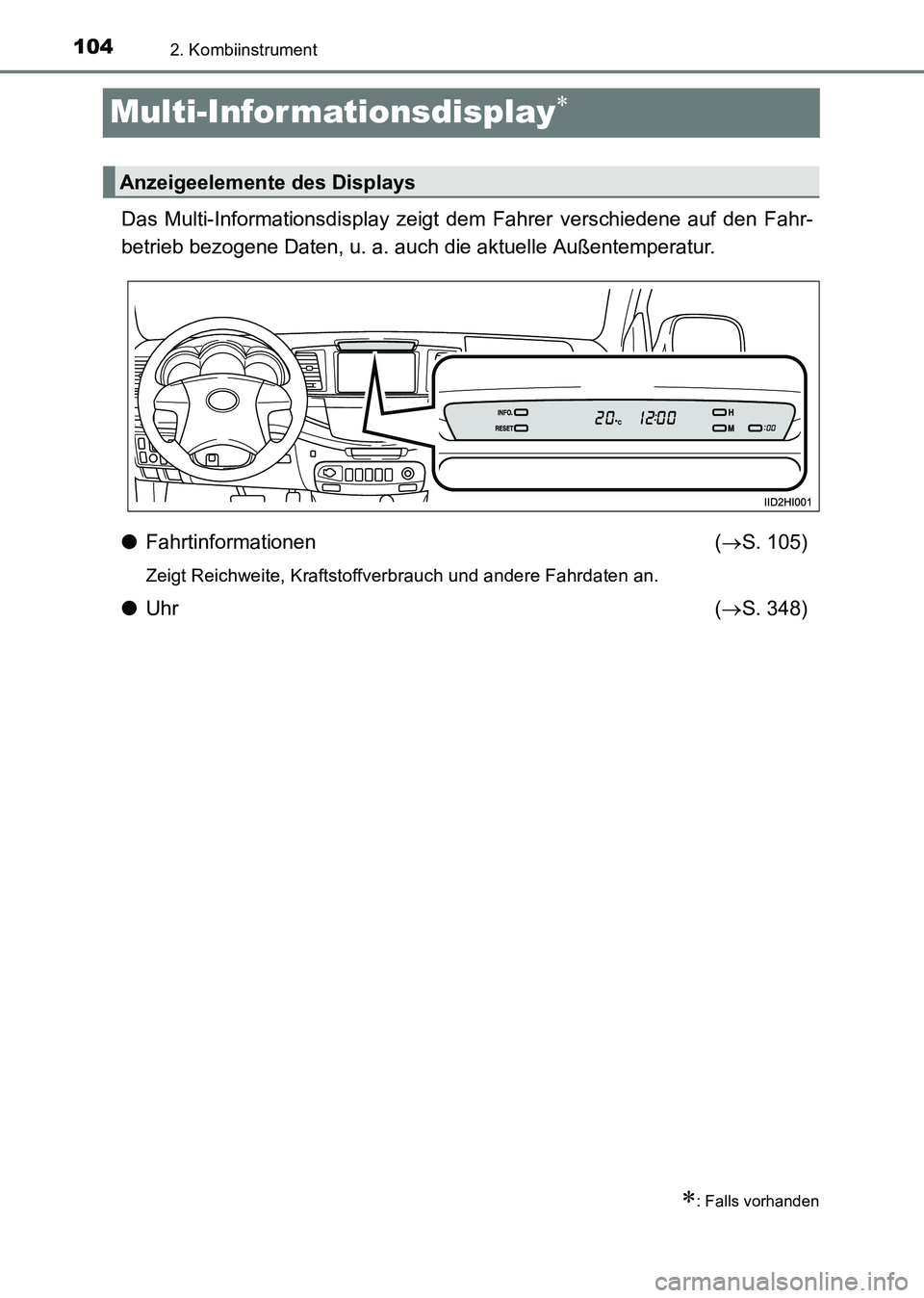

Multi-Informationsdisplay∗
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene auf den Fahr-
betrieb bezogene Daten, u. a. auch die aktuelle Außentemperatur.
●Fahrtinformationen ( →S. 105)
Zeigt Reichweite, Kraftstoffverbrauch und andere Fahrdaten an.
● Uhr ( →S. 348)
∗: Falls vorhanden
Anzeigeelemente des Displays
