2015 TOYOTA HILUX Betriebsanleitungen (in German)

3936-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

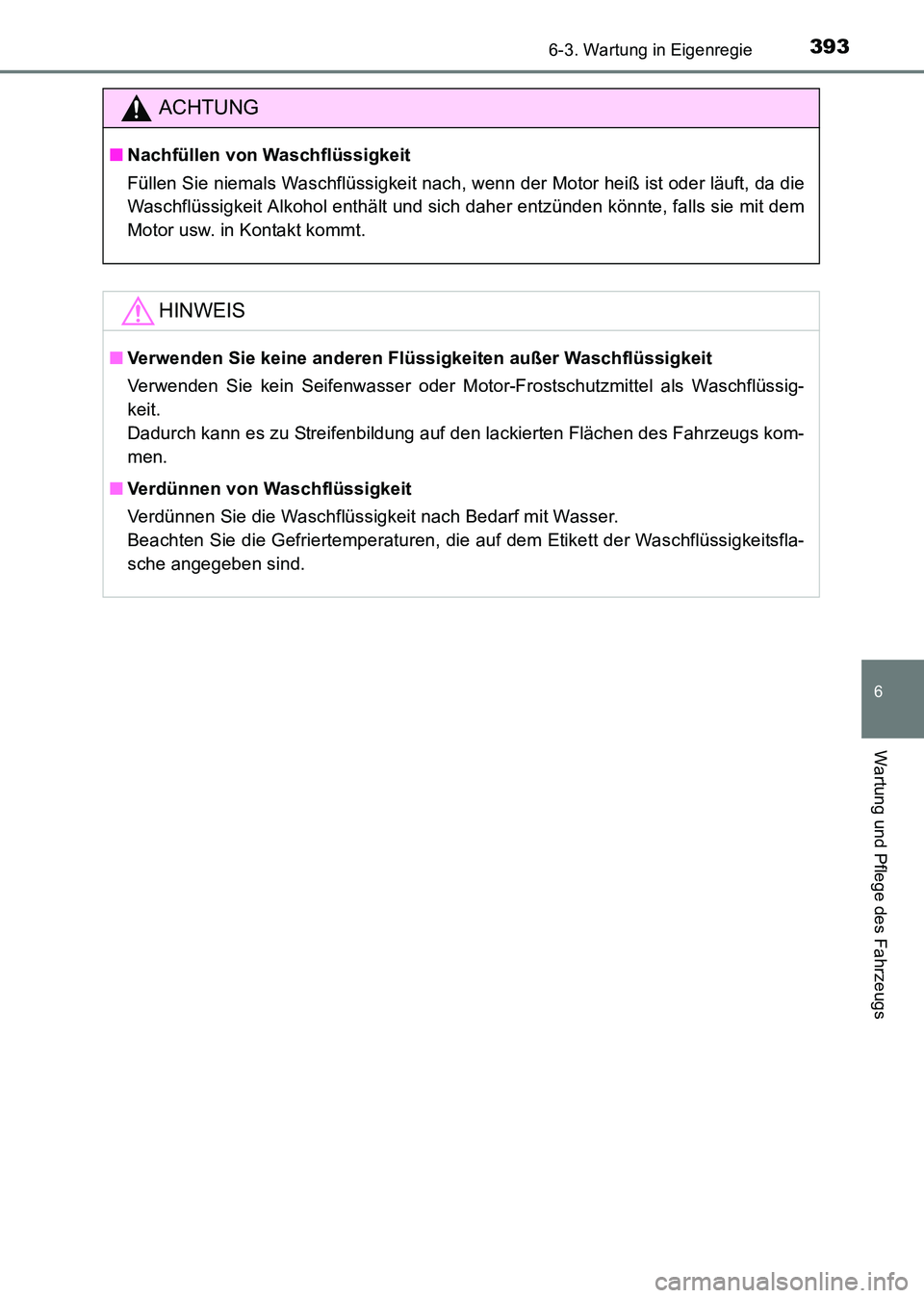

ACHTUNG
■Nachfüllen von Waschflüssigkeit
Füllen Sie niemals Waschflüssigkeit nach, wenn der Motor heiß ist oder läuft, da die
Waschflüssigkeit Alkohol enthält und sich daher entzünden könnte, falls sie mit dem
Motor usw. in Kontakt kommt.
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten außer Waschflüssigkeit
Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel als Waschflüssig-
keit.
Dadurch kann es zu Streifenbildung auf den lackierten Flächen des Fahrzeugs kom-
men.
■ Verdünnen von Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Beachten Sie die Gefriertemperaturen, die auf dem Etikett der Waschflüssigkeitsfla-
sche angegeben sind.
HILUX_OM_OM71214M_(EM).book Page 393 Friday, May 9, 2014 7:1 6 PM

3946-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)

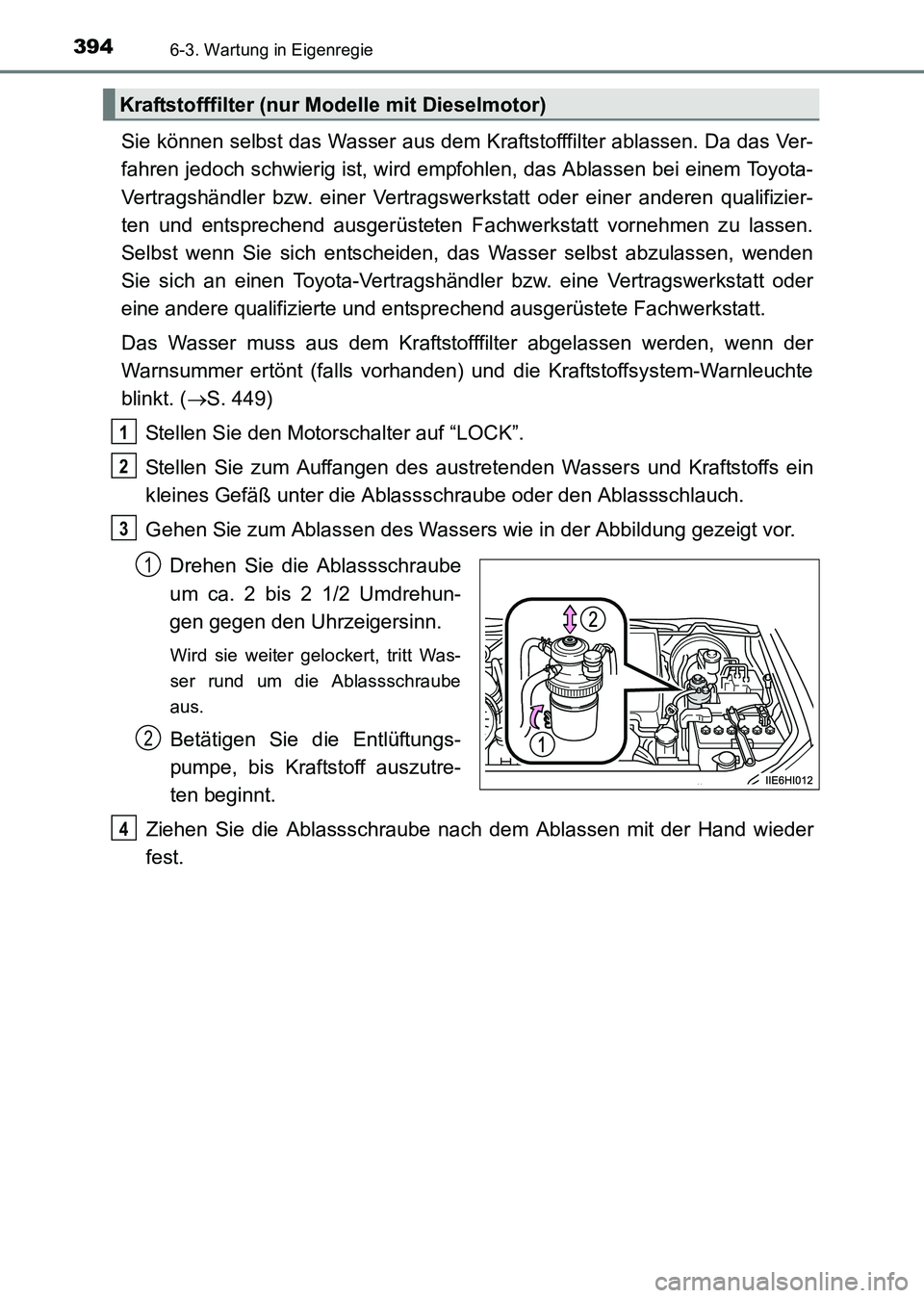

Sie können selbst das Wasser aus dem Kraftstofffilter ablassen. Da das Ver-
fahren jedoch schwierig ist, wird empfohlen, das Ablassen bei einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt vornehmen zu lassen.
Selbst wenn Sie sich entscheiden, das Wasser selbst abzulassen, wenden
Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Das Wasser muss aus dem Kraftstofffilter abgelassen werden, wenn der
Warnsummer ertönt (falls vorhanden) und die Kraftstoffsystem-Warnleuchte
blinkt. ( →S. 449)
Stellen Sie den Motorschalter auf “LOCK”.
Stellen Sie zum Auffangen des austretenden Wassers und Kraftstoffs ein
kleines Gefäß unter die Ablassschraube oder den Ablassschlauch.
Gehen Sie zum Ablassen des Wassers wie in der Abbildung gezeigt vor.
Drehen Sie die Ablassschraube
um ca. 2 bis 2 1/2 Umdrehun-
gen gegen den Uhrzeigersinn.
Wird sie weiter gelockert, tritt Was-
ser rund um die Ablassschraube
aus.
Betätigen Sie die Entlüftungs-
pumpe, bis Kraftstoff auszutre-
ten beginnt.
Ziehen Sie die Ablassschraube nach dem Ablassen mit der Hand wieder
fest.
Kraftstofffilter (nur Modelle mit Dieselmotor)
1
2
3
1
2
4
HILUX_OM_OM71214M_(EM).book Page 394 Friday, May 9, 2014 7:1 6 PM

395
6
6-3. Wartung in Eigenregie
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

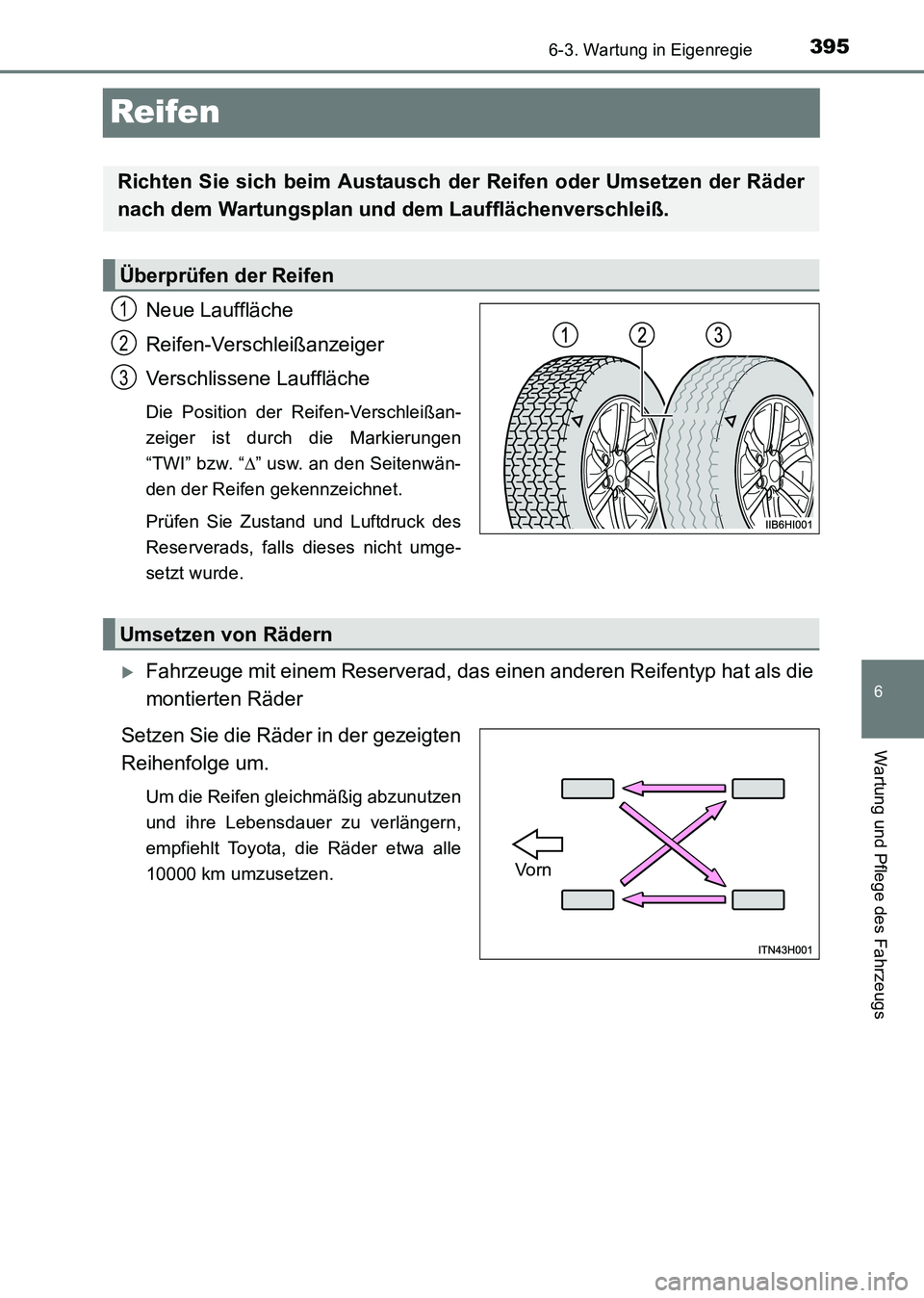

Reifen
Neue Lauffläche
Reifen-Verschleißanzeiger
Verschlissene Lauffläche
Die Position der Reifen-Verschleißan-
zeiger ist durch die Markierungen
“TWI” bzw. “∆” usw. an den Seitenwän-
den der Reifen gekennzeichnet.
Prüfen Sie Zustand und Luftdruck des
Reserverads, falls dieses nicht umge-
setzt wurde.
XFahrzeuge mit einem Reserverad, das einen anderen Reifentyp hat als die
montierten Räder
Setzen Sie die Räder in der gezeigten
Reihenfolge um.
Um die Reifen gleichmäßig abzunutzen
und ihre Lebensdauer zu verlängern,
empfiehlt Toyota, die Räder etwa alle
10000 km umzusetzen.
Richten Sie sich beim Austausch de r Reifen oder Umsetzen der Räder
nach dem Wartungsplan und dem Laufflächenverschleiß.
Überprüfen der Reifen
1
2
3
Umsetzen von Rädern
Vo rn
HILUX_OM_OM71214M_(EM).book Page 395 Friday, May 9, 2014 7:1 6 PM

3966-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)

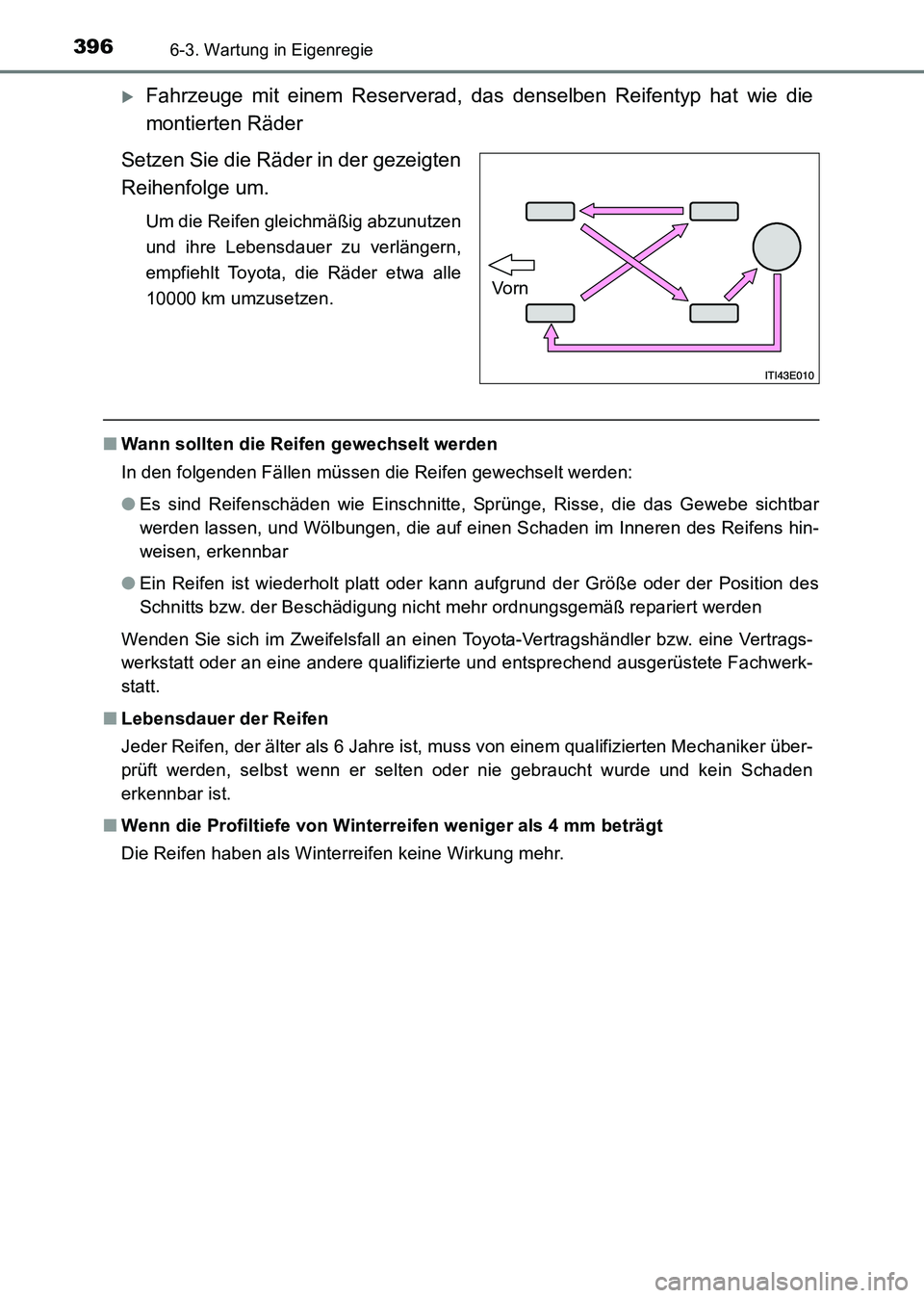

XFahrzeuge mit einem Reserverad, das denselben Reifentyp hat wie die
montierten Räder
Setzen Sie die Räder in der gezeigten
Reihenfolge um.
Um die Reifen gleichmäßig abzunutzen
und ihre Lebensdauer zu verlängern,
empfiehlt Toyota, die Räder etwa alle
10000 km umzusetzen.
■ Wann sollten die Reifen gewechselt werden
In den folgenden Fällen müssen die Reifen gewechselt werden:
●Es sind Reifenschäden wie Einschnitte, Sprünge, Risse, die das Gewebe sichtbar
werden lassen, und Wölbungen, die auf einen Schaden im Inneren des Reifens hin-
weisen, erkennbar
● Ein Reifen ist wiederholt platt oder kann aufgrund der Größe oder der Position des
Schnitts bzw. der Beschädigung nicht mehr ordnungsgemäß repariert werden
Wenden Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete Fachwerk-
statt.
■ Lebensdauer der Reifen
Jeder Reifen, der älter als 6 Jahre ist, muss von einem qualifizierten Mechaniker über-
prüft werden, selbst wenn er selten oder nie gebraucht wurde und kein Schaden
erkennbar ist.
■ Wenn die Profiltiefe von Winterreifen weniger als 4 mm beträgt
Die Reifen haben als Winterreifen keine Wirkung mehr.
Vo rn
HILUX_OM_OM71214M_(EM).book Page 396 Friday, May 9, 2014 7:1 6 PM

3976-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

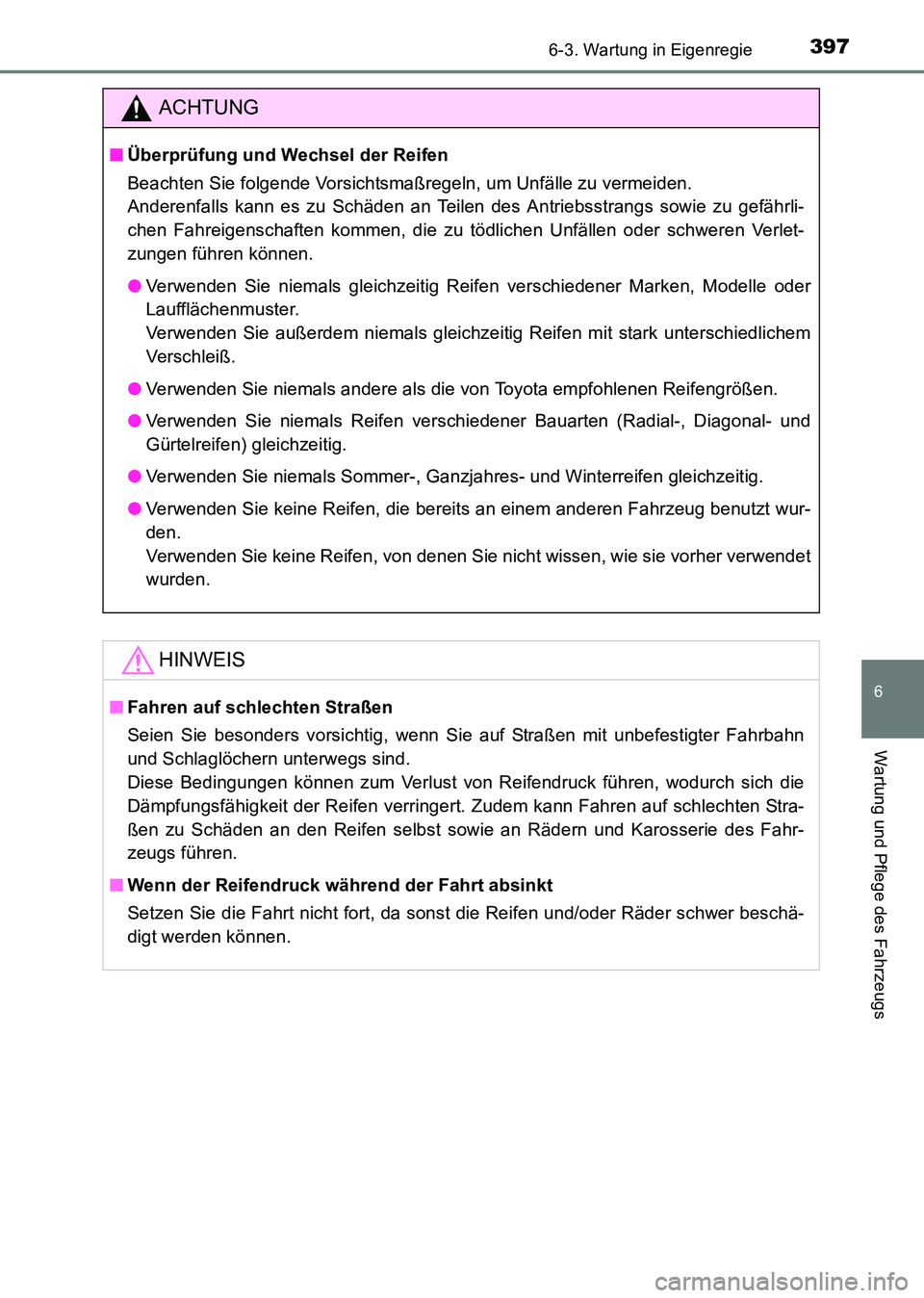

ACHTUNG
■Überprüfung und Wechsel der Reifen
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden.
Anderenfalls kann es zu Schäden an Teilen des Antriebsstrangs sowie zu gefährli-
chen Fahreigenschaften kommen, die zu tödlichen Unfällen oder schweren Verlet-
zungen führen können.
●Verwenden Sie niemals gleichzeitig Reifen verschiedener Marken, Modelle oder
Laufflächenmuster.
Verwenden Sie außerdem niemals gleichzeitig Reifen mit stark unterschiedlichem
Verschleiß.
● Verwenden Sie niemals andere als die von Toyota empfohlenen Reifengrößen.
● Verwenden Sie niemals Reifen verschiedener Bauarten (Radial-, Diagonal- und
Gürtelreifen) gleichzeitig.
● Verwenden Sie niemals Sommer-, Ganzjahres- und Winterreifen gleichzeitig.
● Verwenden Sie keine Reifen, die bereits an einem anderen Fahrzeug benutzt wur-
den.
Verwenden Sie keine Reifen, von denen Sie nicht wissen, wie sie vorher verwendet
wurden.
HINWEIS
■Fahren auf schlechten Straßen
Seien Sie besonders vorsichtig, wenn Sie auf Straßen mit unbefestigter Fahrbahn
und Schlaglöchern unterwegs sind.
Diese Bedingungen können zum Verlust von Reifendruck führen, wodurch sich die
Dämpfungsfähigkeit der Reifen verringert. Zudem kann Fahren auf schlechten Stra-
ßen zu Schäden an den Reifen selbst sowie an Rädern und Karosserie des Fahr-
zeugs führen.
■ Wenn der Reifendruck während der Fahrt absinkt
Setzen Sie die Fahrt nicht fort, da sonst die Reifen und/oder Räder schwer beschä-
digt werden können.
HILUX_OM_OM71214M_(EM).book Page 397 Friday, May 9, 2014 7:1 6 PM

3986-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)

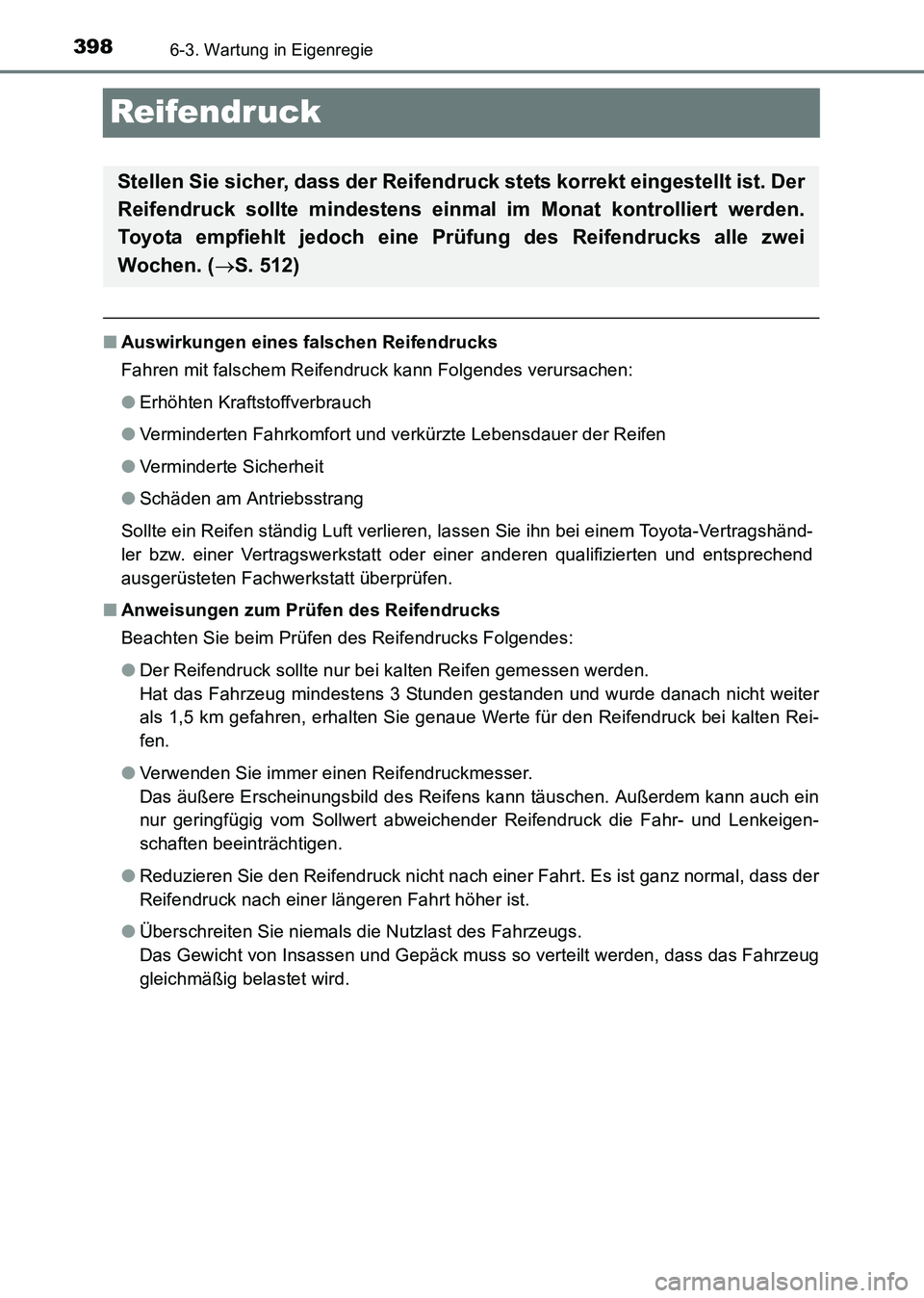

Reifendruck
■Auswirkungen eines falschen Reifendrucks
Fahren mit falschem Reifendruck kann Folgendes verursachen:
●Erhöhten Kraftstoffverbrauch
● Verminderten Fahrkomfort und verkürzte Lebensdauer der Reifen
● Verminderte Sicherheit
● Schäden am Antriebsstrang
Sollte ein Reifen ständig Luft verlieren, lassen Sie ihn bei einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
■ Anweisungen zum Prüfen des Reifendrucks
Beachten Sie beim Prüfen des Reifendrucks Folgendes:
●Der Reifendruck sollte nur bei kalten Reifen gemessen werden.
Hat das Fahrzeug mindestens 3 Stunden gestanden und wurde danach nicht weiter
als 1,5 km gefahren, erhalten Sie genaue Werte für den Reifendruck bei kalten Rei-
fen.
● Verwenden Sie immer einen Reifendruckmesser.
Das äußere Erscheinungsbild des Reifens kann täuschen. Außerdem kann auch ein
nur geringfügig vom Sollwert abweichender Reifendruck die Fahr- und Lenkeigen-
schaften beeinträchtigen.
● Reduzieren Sie den Reifendruck nicht nach einer Fahrt. Es ist ganz normal, dass der
Reifendruck nach einer längeren Fahrt höher ist.
● Überschreiten Sie niemals die Nutzlast des Fahrzeugs.
Das Gewicht von Insassen und Gepäck muss so verteilt werden, dass das Fahrzeug
gleichmäßig belastet wird.
Stellen Sie sicher, dass der Reifendru ck stets korrekt eingestellt ist. Der
Reifendruck sollte mindestens einm al im Monat kontrolliert werden.
Toyota empfiehlt jedoch eine Prüfung des Reifendrucks alle zwei
Wochen. ( →S. 512)
HILUX_OM_OM71214M_(EM).book Page 398 Friday, May 9, 2014 7:1 6 PM

3996-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
HILUX_OM_OM71214M_(EM)

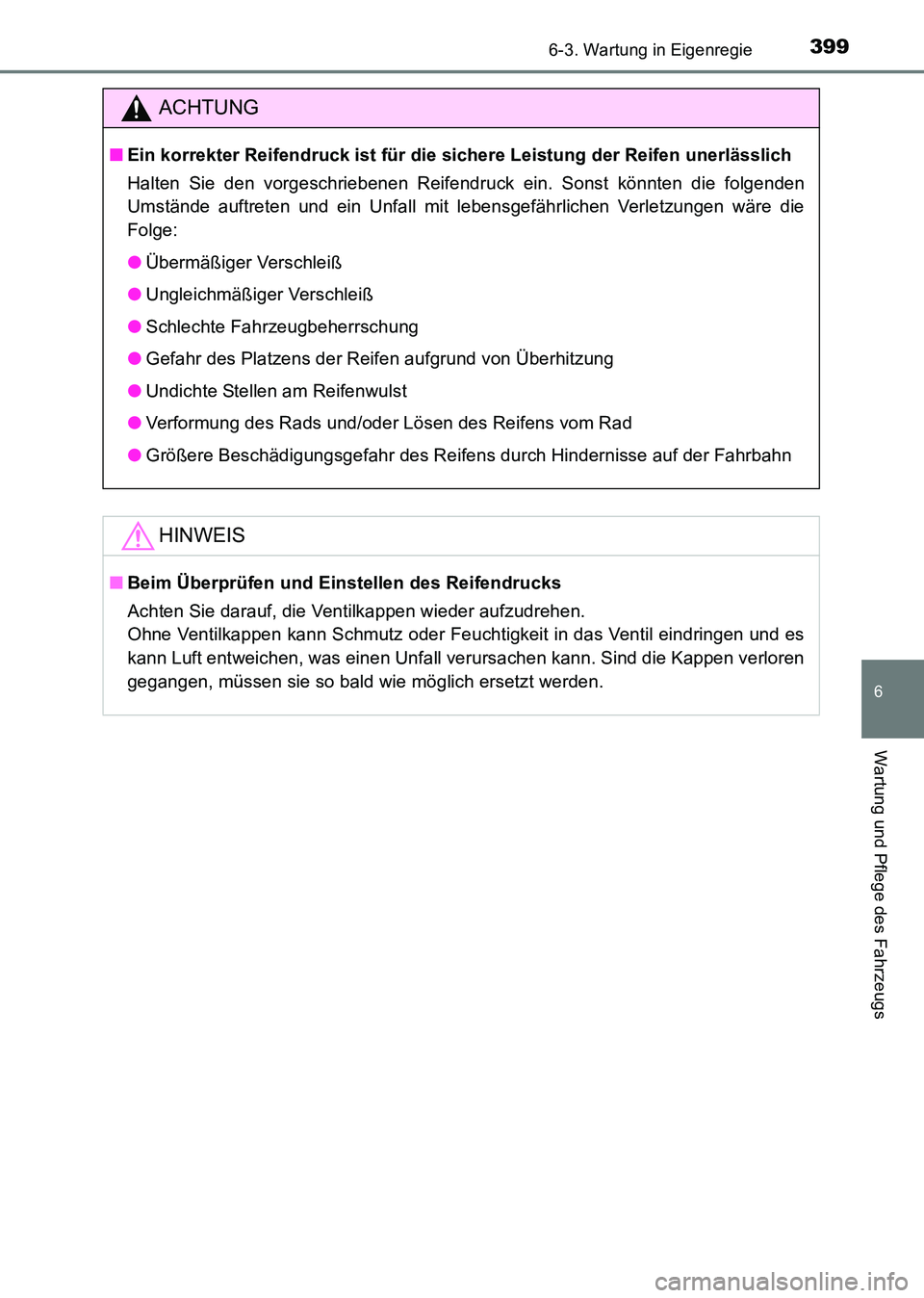

ACHTUNG
■Ein korrekter Reifendruck ist für die sichere Leistung der Reifen unerlässlich
Halten Sie den vorgeschriebenen Reifendruck ein. Sonst könnten die folgenden
Umstände auftreten und ein Unfall mit lebensgefährlichen Verletzungen wäre die
Folge:
●Übermäßiger Verschleiß
● Ungleichmäßiger Verschleiß
● Schlechte Fahrzeugbeherrschung
● Gefahr des Platzens der Reifen aufgrund von Überhitzung
● Undichte Stellen am Reifenwulst
● Verformung des Rads und/oder Lösen des Reifens vom Rad
● Größere Beschädigungsgefahr des Reifens durch Hindernisse auf der Fahrbahn
HINWEIS
■Beim Überprüfen und Einstellen des Reifendrucks
Achten Sie darauf, die Ventilkappen wieder aufzudrehen.
Ohne Ventilkappen kann Schmutz oder Feuchtigkeit in das Ventil eindringen und es
kann Luft entweichen, was einen Unfall verursachen kann. Sind die Kappen verloren
gegangen, müssen sie so bald wie möglich ersetzt werden.
HILUX_OM_OM71214M_(EM).book Page 399 Friday, May 9, 2014 7:1 6 PM

4006-3. Wartung in Eigenregie
HILUX_OM_OM71214M_(EM)

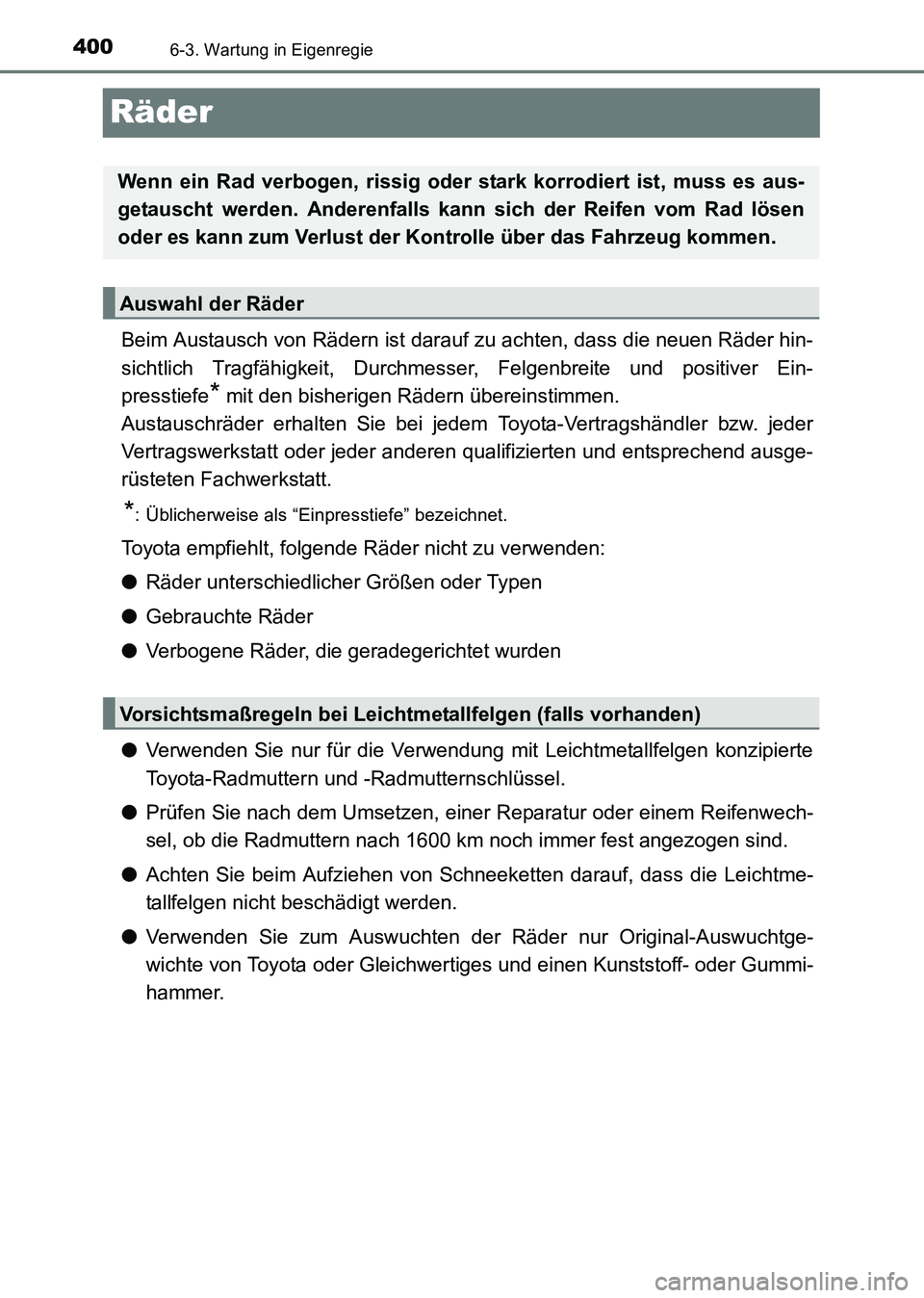

Räder
Beim Austausch von Rädern ist darauf zu achten, dass die neuen Räder hin-
sichtlich Tragfähigkeit, Durchmesser, Felgenbreite und positiver Ein-
presstiefe
* mit den bisherigen Rädern übereinstimmen.
Austauschräder erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder
Vertragswerkstatt oder jeder anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt.
*: Üblicherweise als “Einpresstiefe” bezeichnet.
Toyota empfiehlt, folgende Räder nicht zu verwenden:
● Räder unterschiedlicher Größen oder Typen
● Gebrauchte Räder
● Verbogene Räder, die geradegerichtet wurden
● Verwenden Sie nur für die Verwendung mit Leichtmetallfelgen konzipierte
Toyota-Radmuttern und -Radmutternschlüssel.
● Prüfen Sie nach dem Umsetzen, einer Reparatur oder einem Reifenwech-
sel, ob die Radmuttern nach 1600 km noch immer fest angezogen sind.
● Achten Sie beim Aufziehen von Schneeketten darauf, dass die Leichtme-
tallfelgen nicht beschädigt werden.
● Verwenden Sie zum Auswuchten der Räder nur Original-Auswuchtge-
wichte von Toyota oder Gleichwertiges und einen Kunststoff- oder Gummi-
hammer.
Wenn ein Rad verbogen, rissig oder stark korrodiert ist, muss es aus-
getauscht werden. Anderenfalls kann sich der Reifen vom Rad lösen
oder es kann zum Verlust der Kontrolle über das Fahrzeug kommen.
Auswahl der Räder
Vorsichtsmaßregeln bei Leichtmetallfelgen (falls vorhanden)
HILUX_OM_OM71214M_(EM).book Page 400 Friday, May 9, 2014 7:1 6 PM
