2015 MAZDA MODEL CX-5 Betriebsanleitung (in German)

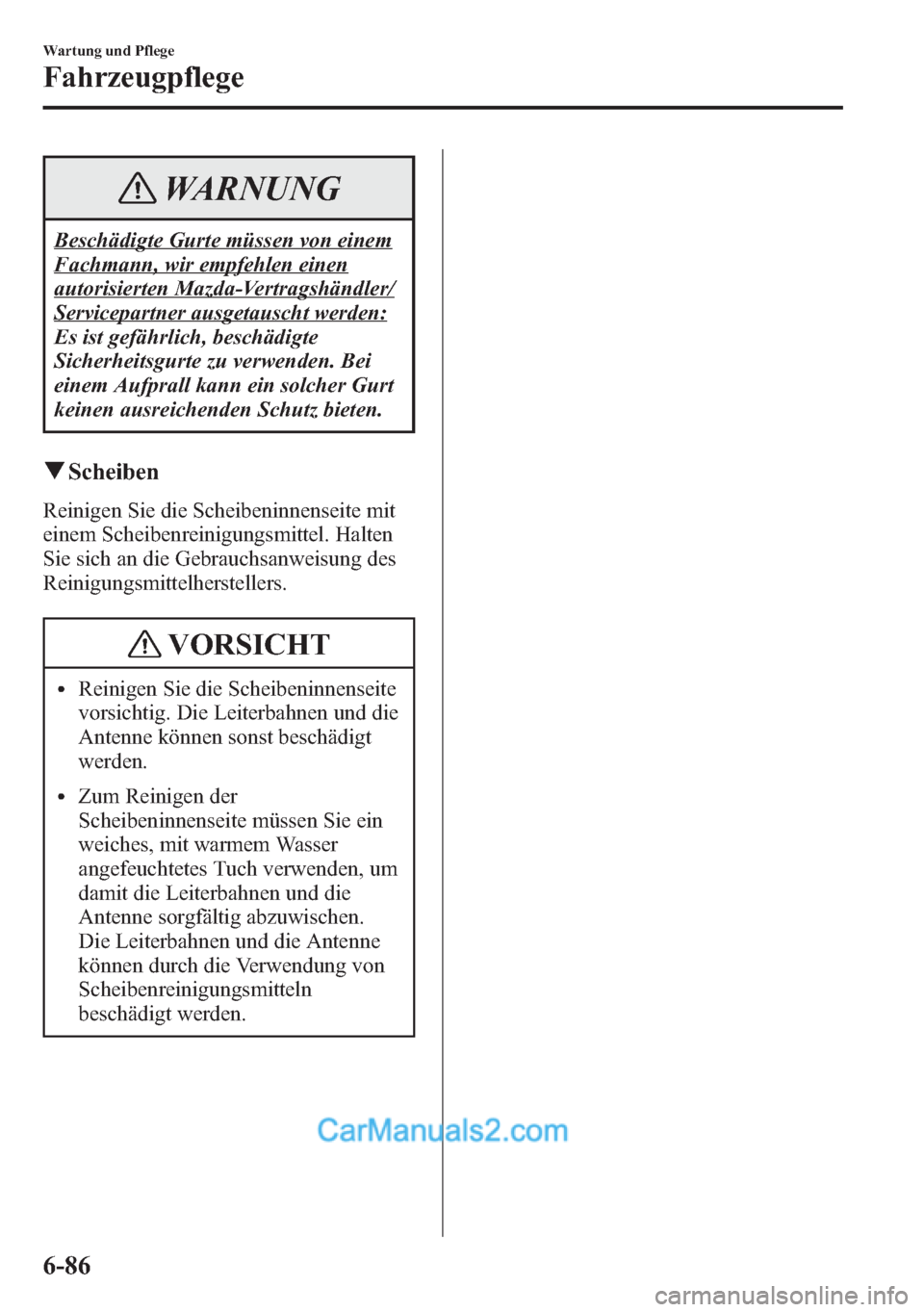

WARNUNG
Beschädigte Gurte müssen von einem
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner ausgetauscht werden:
Es ist gefährlich, beschädigte
Sicherheitsgurte zu verwenden. Bei
einem Aufprall kann ein solcher Gurt
keinen ausreichenden Schutz bieten.
qScheiben
Reinigen Sie die Scheibeninnenseite mit
einem Scheibenreinigungsmittel. Halten
Sie sich an die Gebrauchsanweisung des
Reinigungsmittelherstellers.
VORSICHT
lReinigen Sie die Scheibeninnenseite
vorsichtig. Die Leiterbahnen und die
Antenne können sonst beschädigt
werden.
lZum Reinigen der
Scheibeninnenseite müssen Sie ein
weiches, mit warmem Wasser
angefeuchtetes Tuch verwenden, um
damit die Leiterbahnen und die
Antenne sorgfältig abzuwischen.
Die Leiterbahnen und die Antenne
können durch die Verwendung von
Scheibenreinigungsmitteln
beschädigt werden.
6-86
Wartung und Pflege
Fahrzeugpflege

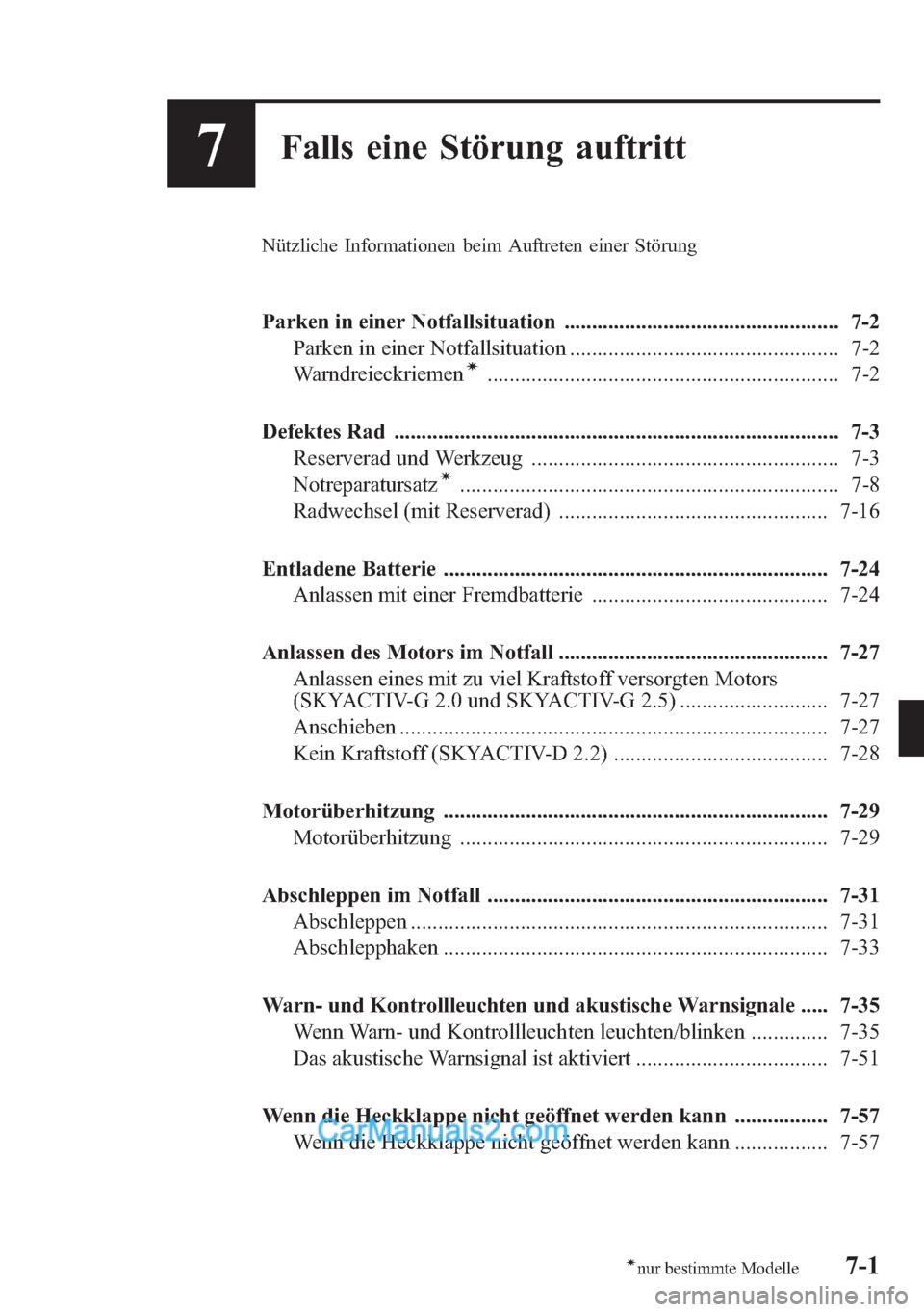

7Falls eine Störung auftritt
Nützliche Informationen beim Auftreten einer Störung
Parken in einer Notfallsituation .................................................. 7-2
Parken in einer Notfallsituation ................................................. 7-2
Warndreieckriemen
í................................................................ 7-2
Defektes Rad ................................................................................. 7-3
Reserverad und Werkzeug ........................................................ 7-3
Notreparatursatz
í..................................................................... 7-8
Radwechsel (mit Reserverad) ................................................. 7-16
Entladene Batterie ...................................................................... 7-24
Anlassen mit einer Fremdbatterie ........................................... 7-24
Anlassen des Motors im Notfall ................................................. 7-27
Anlassen eines mit zu viel Kraftstoff versorgten Motors
(SKYACTIV-G 2.0 und SKYACTIV-G 2.5) ........................... 7-27
Anschieben .............................................................................. 7-27
Kein Kraftstoff (SKYACTIV-D 2.2) ....................................... 7-28
Motorüberhitzung ...................................................................... 7-29
Motorüberhitzung ................................................................... 7-29
Abschleppen im Notfall .............................................................. 7-31
Abschleppen ............................................................................ 7-31
Abschlepphaken ...................................................................... 7-33
Warn- und Kontrollleuchten und akustische Warnsignale ..... 7-35
Wenn Warn- und Kontrollleuchten leuchten/blinken .............. 7-35
Das akustische Warnsignal ist aktiviert ................................... 7-51
Wenn die Heckklappe nicht geöffnet werden kann ................. 7-57
Wenn die Heckklappe nicht geöffnet werden kann ................. 7-57
7-1ínur bestimmte Modelle

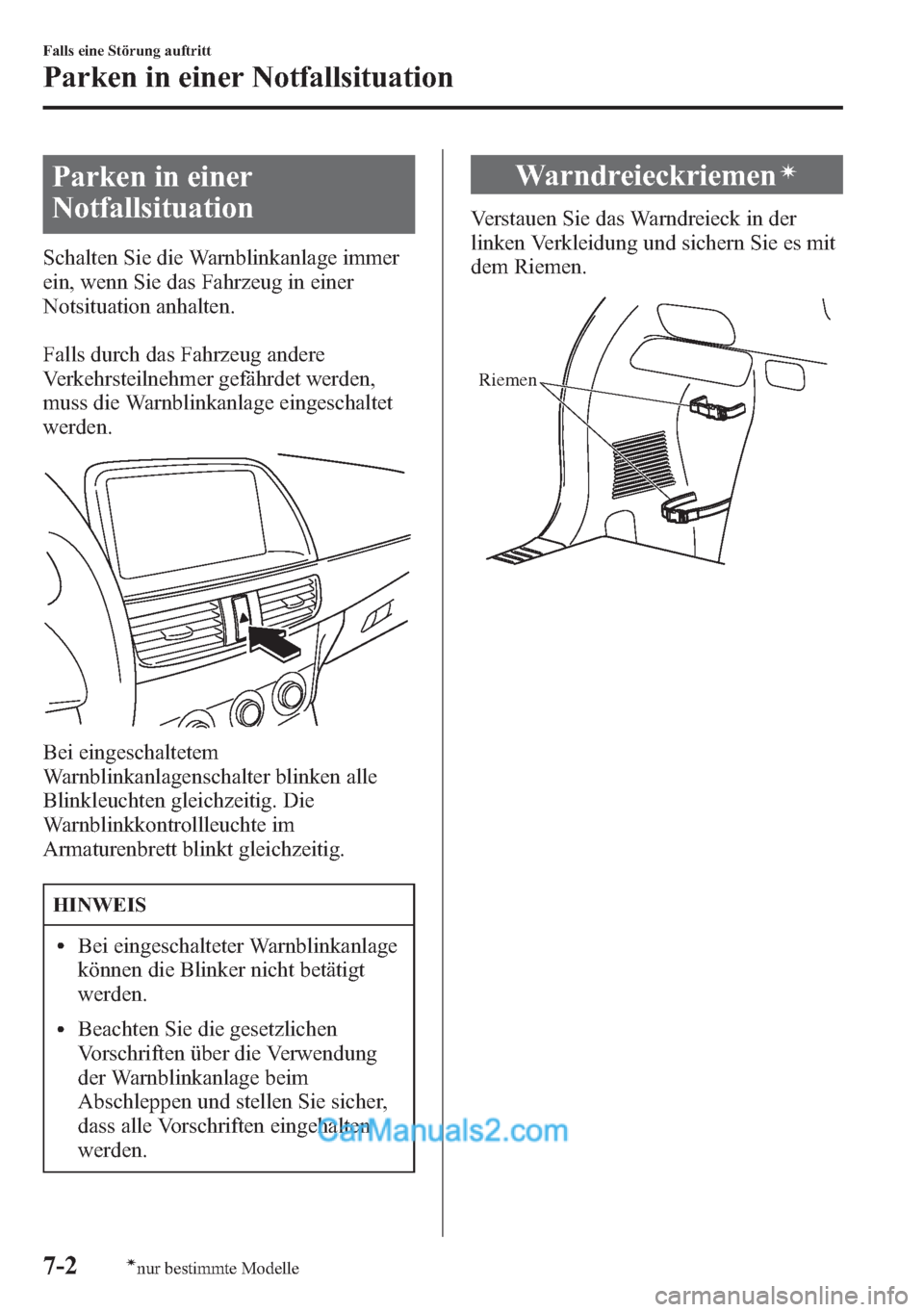

Parken in einer
Notfallsituation
Schalten Sie die Warnblinkanlage immer
ein, wenn Sie das Fahrzeug in einer
Notsituation anhalten.
Falls durch das Fahrzeug andere
Verkehrsteilnehmer gefährdet werden,
muss die Warnblinkanlage eingeschaltet
werden.
Bei eingeschaltetem
Warnblinkanlagenschalter blinken alle
Blinkleuchten gleichzeitig. Die
Warnblinkkontrollleuchte im
Armaturenbrett blinkt gleichzeitig.
HINWEIS
lBei eingeschalteter Warnblinkanlage
können die Blinker nicht betätigt
werden.
lBeachten Sie die gesetzlichen
Vorschriften über die Verwendung
der Warnblinkanlage beim
Abschleppen und stellen Sie sicher,
dass alle Vorschriften eingehalten
werden.
Warndreieckriemení
Verstauen Sie das Warndreieck in der
linken Verkleidung und sichern Sie es mit
dem Riemen.
Riemen
7-2
Falls eine Störung auftritt
ínur bestimmte Modelle
Parken in einer Notfallsituation

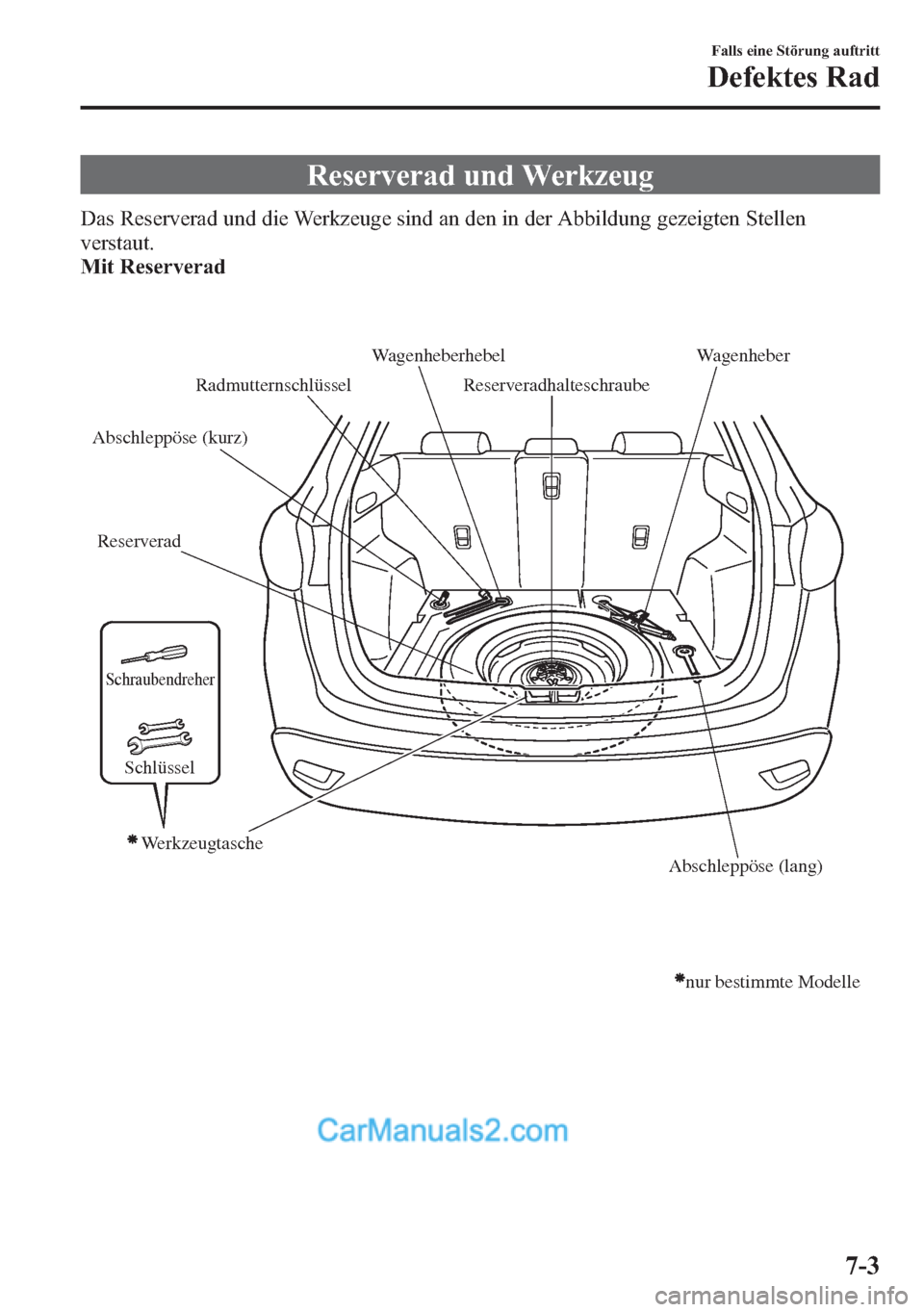

Reserverad und Werkzeug
Das Reserverad und die Werkzeuge sind an den in der Abbildung gezeigten Stellen
verstaut.
Mit Reserverad
ReserveradReserveradhalteschraubeWagenheber
RadmutternschlüsselWagenheberhebel
Abschleppöse (kurz)
Abschleppöse (lang)
nur bestimmte Modelle
Werkzeugtasche
Schraubendreher
Schlüssel
Falls eine Störung auftritt
Defektes Rad
7-3

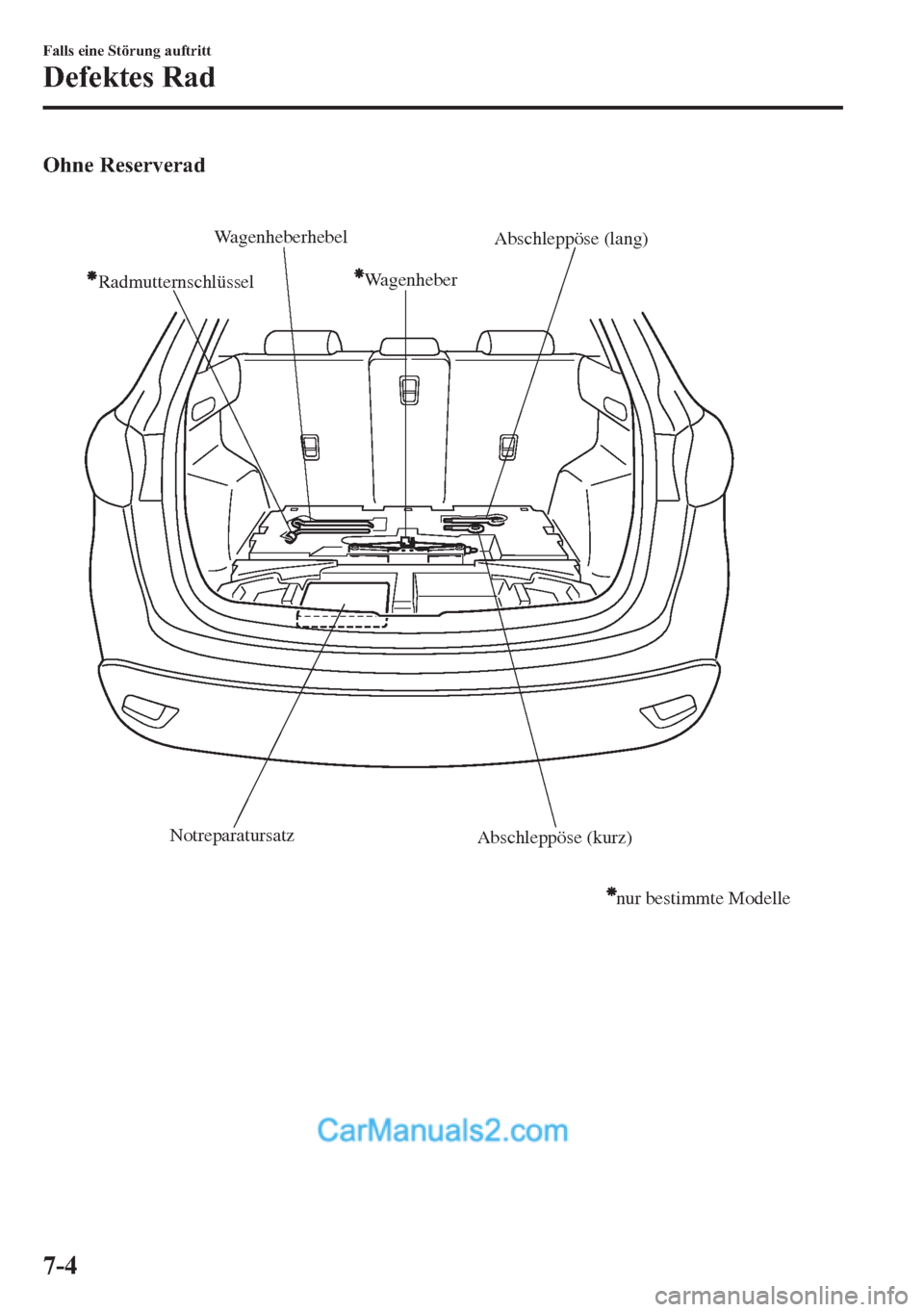

Ohne Reserverad
Wagenheber
RadmutternschlüsselWagenheberhebel
Abschleppöse (lang)
Abschleppöse (kurz) Notreparatursatz
nur bestimmte Modelle
7-4
Falls eine Störung auftritt
Defektes Rad

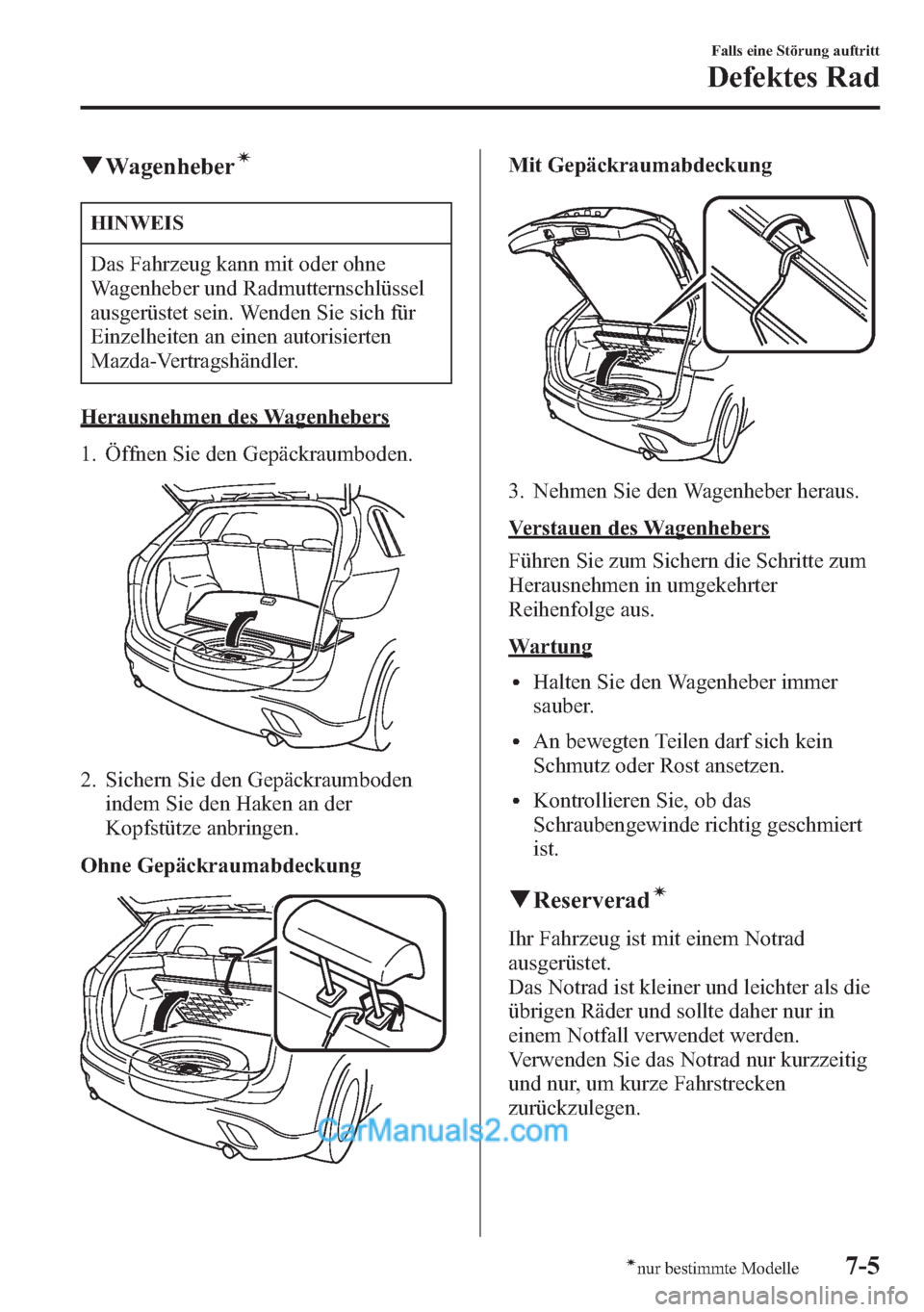

qWagenheberí
HINWEIS
Das Fahrzeug kann mit oder ohne
Wagenheber und Radmutternschlüssel
ausgerüstet sein. Wenden Sie sich für
Einzelheiten an einen autorisierten
Mazda-Vertragshändler.
Herausnehmen des Wagenhebers
1. Öffnen Sie den Gepäckraumboden.
2. Sichern Sie den Gepäckraumboden
indem Sie den Haken an der
Kopfstütze anbringen.
Ohne Gepäckraumabdeckung
Mit Gepäckraumabdeckung
3. Nehmen Sie den Wagenheber heraus.
Verstauen des Wagenhebers
Führen Sie zum Sichern die Schritte zum
Herausnehmen in umgekehrter
Reihenfolge aus.
Wartung
lHalten Sie den Wagenheber immer
sauber.
lAn bewegten Teilen darf sich kein
Schmutz oder Rost ansetzen.
lKontrollieren Sie, ob das
Schraubengewinde richtig geschmiert
ist.
qReserveradí
Ihr Fahrzeug ist mit einem Notrad
ausgerüstet.
Das Notrad ist kleiner und leichter als die
übrigen Räder und sollte daher nur in
einem Notfall verwendet werden.
Verwenden Sie das Notrad nur kurzzeitig
und nur, um kurze Fahrstrecken
zurückzulegen.
Falls eine Störung auftritt
Defektes Rad
7-5ínur bestimmte Modelle

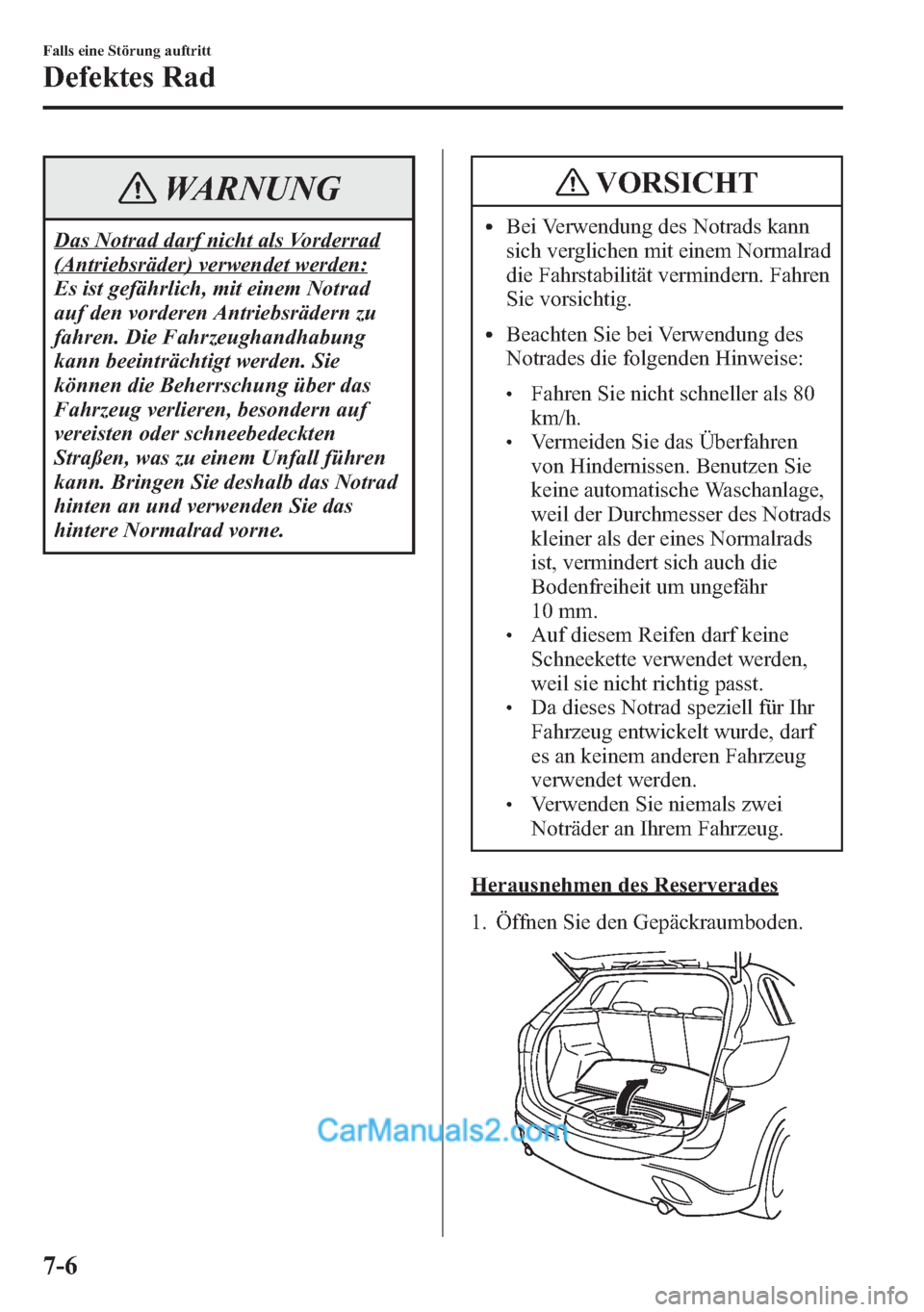

WARNUNG
Das Notrad darf nicht als Vorderrad
(Antriebsräder) verwendet werden:
Es ist gefährlich, mit einem Notrad
auf den vorderen Antriebsrädern zu
fahren. Die Fahrzeughandhabung
kann beeinträchtigt werden. Sie
können die Beherrschung über das
Fahrzeug verlieren, besondern auf
vereisten oder schneebedeckten
Straßen, was zu einem Unfall führen
kann. Bringen Sie deshalb das Notrad
hinten an und verwenden Sie das
hintere Normalrad vorne.
VORSICHT
lBei Verwendung des Notrads kann
sich verglichen mit einem Normalrad
die Fahrstabilität vermindern. Fahren
Sie vorsichtig.
lBeachten Sie bei Verwendung des
Notrades die folgenden Hinweise:
lFahren Sie nicht schneller als 80
km/h.
lVermeiden Sie das Überfahren
von Hindernissen. Benutzen Sie
keine automatische Waschanlage,
weil der Durchmesser des Notrads
kleiner als der eines Normalrads
ist, vermindert sich auch die
Bodenfreiheit um ungefähr
10 mm.
lAuf diesem Reifen darf keine
Schneekette verwendet werden,
weil sie nicht richtig passt.
lDa dieses Notrad speziell für Ihr
Fahrzeug entwickelt wurde, darf
es an keinem anderen Fahrzeug
verwendet werden.
lVerwenden Sie niemals zwei
Noträder an Ihrem Fahrzeug.
Herausnehmen des Reserverades
1. Öffnen Sie den Gepäckraumboden.
7-6
Falls eine Störung auftritt
Defektes Rad

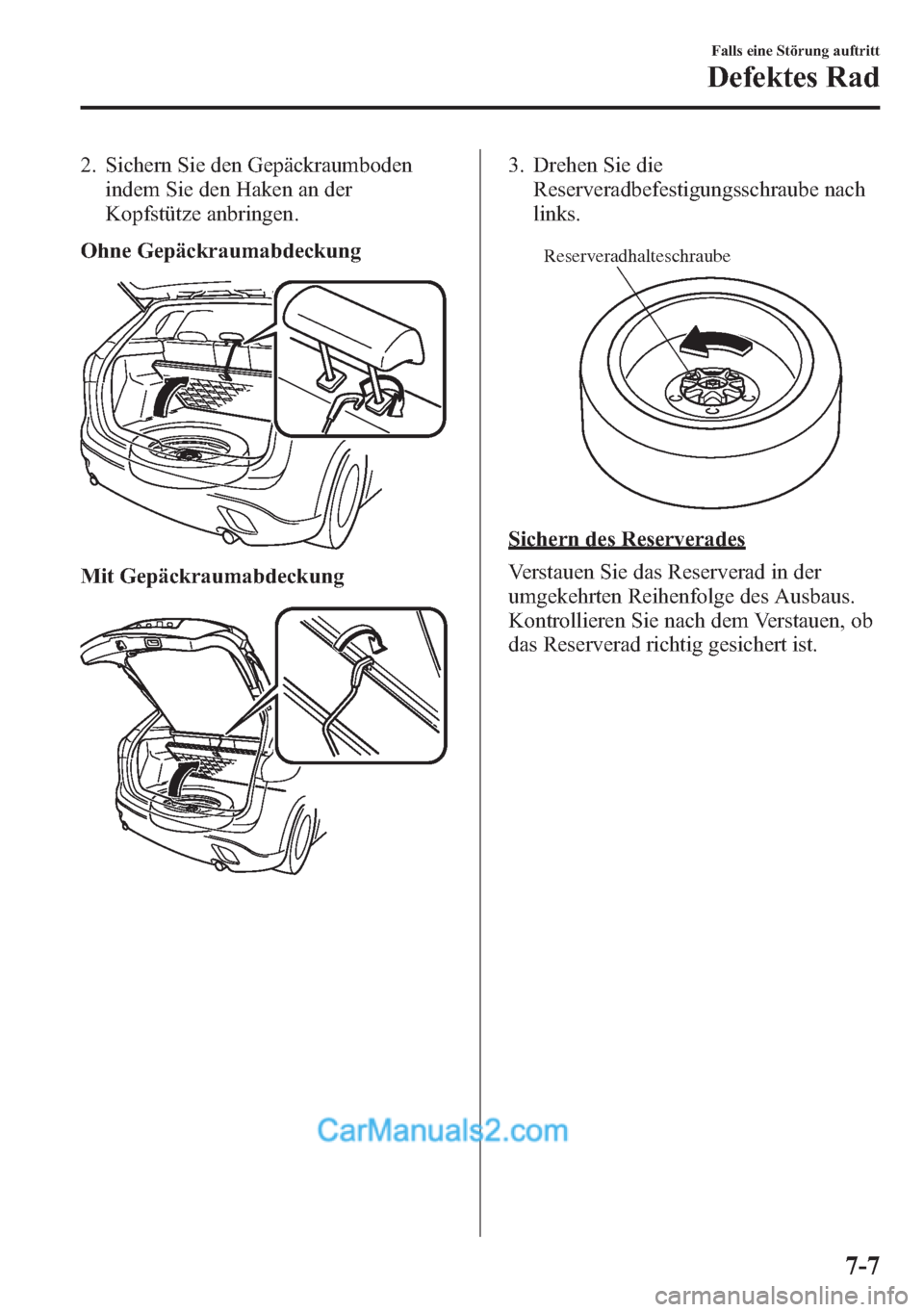

2. Sichern Sie den Gepäckraumboden
indem Sie den Haken an der
Kopfstütze anbringen.
Ohne Gepäckraumabdeckung
Mit Gepäckraumabdeckung
3. Drehen Sie die
Reserveradbefestigungsschraube nach
links.
Reserveradhalteschraube
Sichern des Reserverades
Verstauen Sie das Reserverad in der
umgekehrten Reihenfolge des Ausbaus.
Kontrollieren Sie nach dem Verstauen, ob
das Reserverad richtig gesichert ist.
Falls eine Störung auftritt
Defektes Rad
7-7
